Topdiag  |  SKU: B0178

TopDiag P100 | Kredsløbstester

2 anmeldelser
€51,95 inkl.
€42,93 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

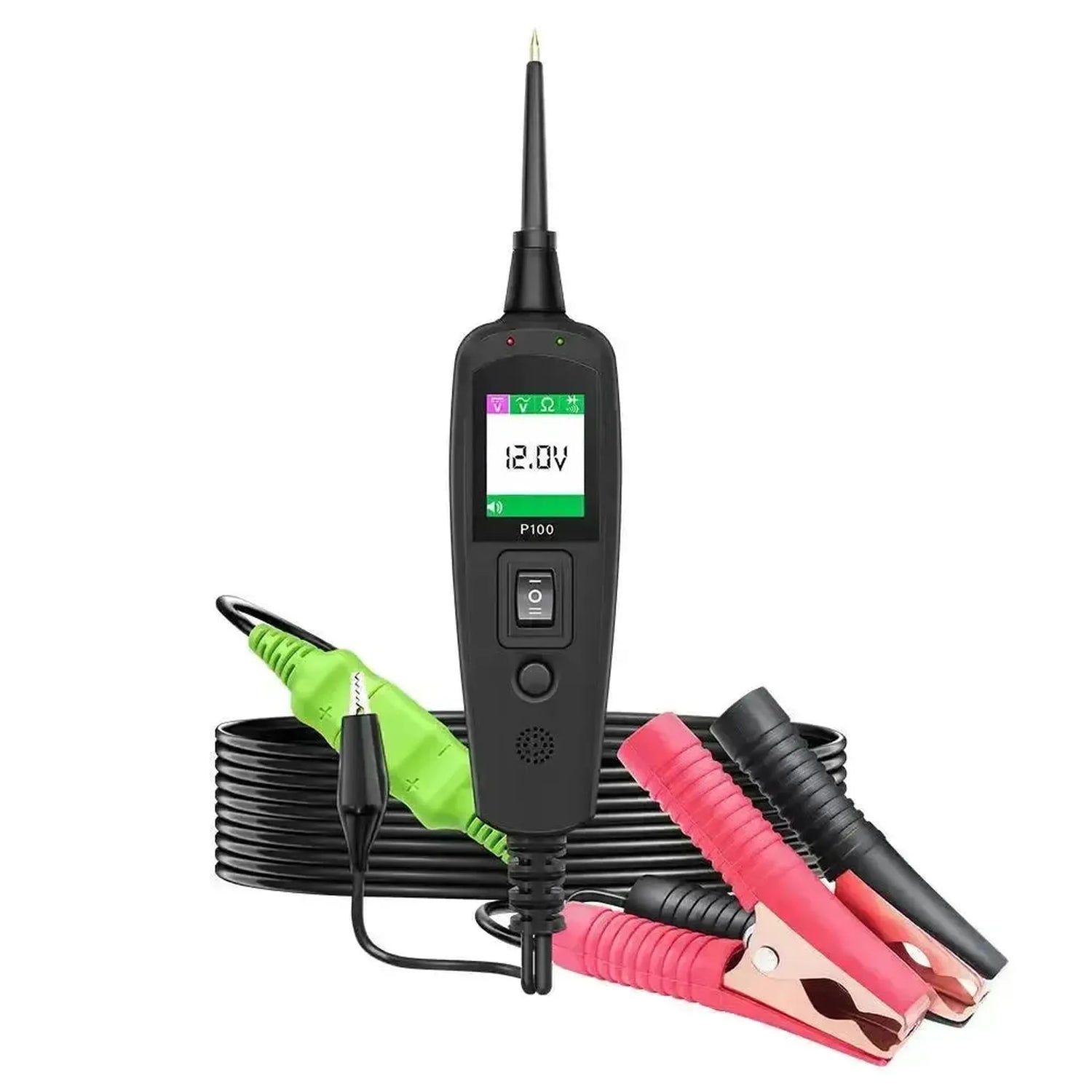

De TopDiag P100 circuittester is ontworpen voor het diagnosticeren van elektrische systemen in voertuigen met een spanningsbereik van 6 tot 30 volt, waardoor deze geschikt is voor zowel 12V-personenauto's als 24V-bedrijfsvoertuigen. Het apparaat wordt rechtstreeks gevoed vanuit de voertuigaccu via de meegeleverde accuklemmen of een 12V-sigarettenaanstekeradapter. De fysieke verbinding met de te testen bedrading of componenten verloopt via de puntige, afneembare testsonde. Binnen de elektrische diagnose wordt deze tester vooral gebruikt voor het ter plekke verifiëren van spanningsniveaus, doorverbinding en de aanwezigheid van plus en massa tijdens het storingzoeken.

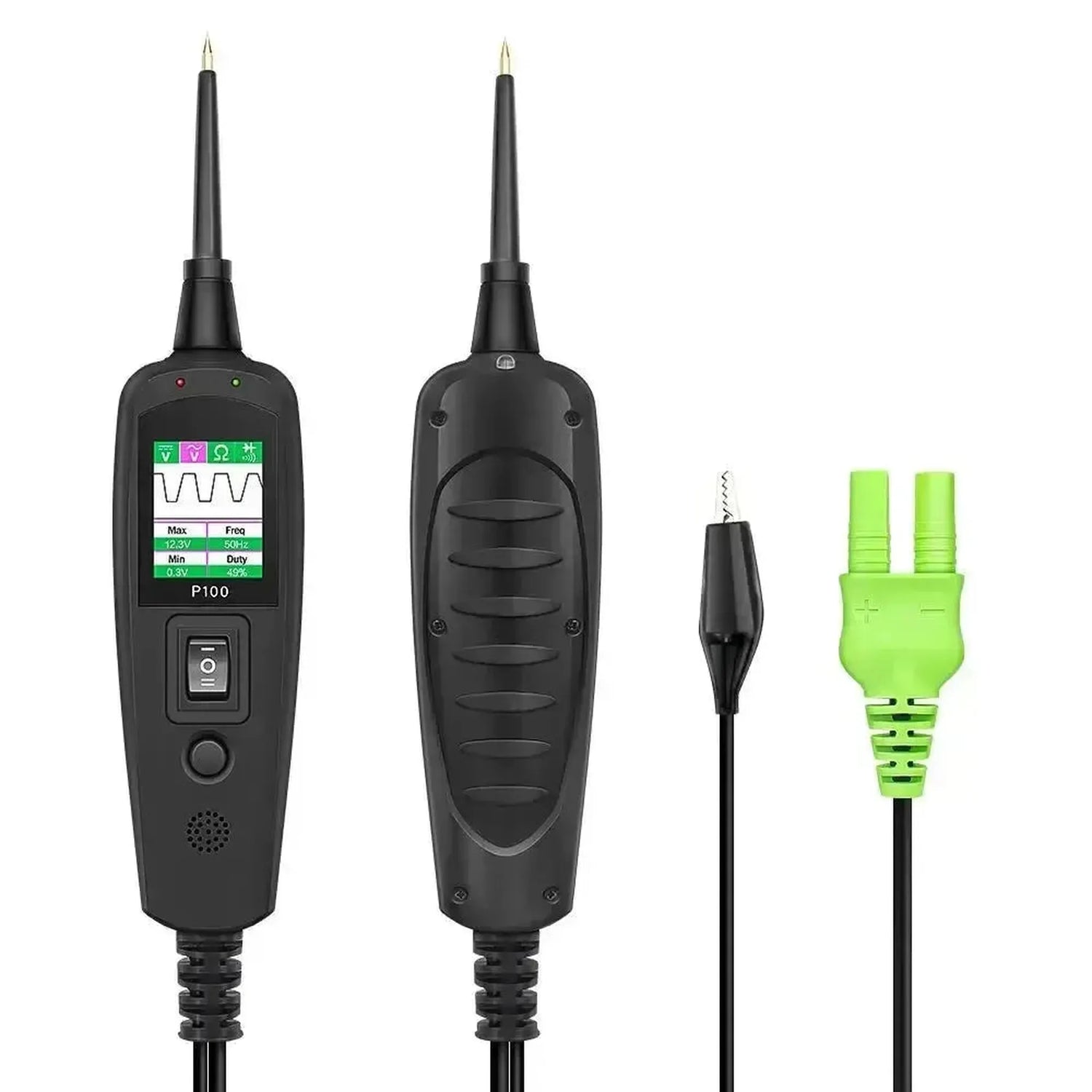

Tijdens gebruik functioneert de tester als een actief diagnosehulpmiddel dat zowel signalen meet als spanning kan leveren. Via het LCD-scherm leest de monteur actuele waarden af van AC/DC-spanning, weerstand en diodes, inclusief parameters als frequentie en duty cycle bij wisselspanning. Met de geïntegreerde tuimelschakelaar zet de tester actief plus of massa op een component, zoals een koelvin, ruitenwissermotor of relais, om de werking te forceren zonder een externe voedingsbron aan te sluiten. Daarnaast detecteert het systeem direct bij het aanraken van een draad of het om plus, massa of een open circuit gaat via gekleurde LED's en een akoestisch signaal, wat het traceren van bedrading en het opsporen van massafouten vereenvoudigt.

PLUSPUNTEN

✔Verlengkabel van 10 meter — Bereikt de volledige voertuiglengte, van motorruimte tot aanhangerstekker, zonder het apparaat te verplaatsen.
✔Componenten aansturen met de tuimelschakelaar — Zet plus of massa rechtstreeks op een verbruiker om de werking te forceren, zonder externe voedingsbron of doorverbindkabels.
✔Werkt vanaf 6V — Breder inzetbaar dan veel circuittesters die pas bij 9V beginnen, en daarmee ook geschikt voor motoren en klassiekers.
✔Ingebouwde werklamp en schakelbare tonen — Verlicht de meetplek en bevestigt metingen akoestisch, zodat u niet steeds op het scherm hoeft te kijken.

AANDACHTSPUNTEN

✕Nooit op stuurapparaten en datalijnen gebruiken — Een onbedoelde directe 12V-voeding op een CAN-buslijn of sensordraad beschadigt een regeleenheid onherstelbaar.
✕Vier meetmodi — Gelijkspanning, wisselspanning, weerstand en diode; voor golfvormanalyse of stroommeting in ampère is ander gereedschap nodig.
✕Bereik van 6V tot 30V — Hoogvoltsystemen in hybride en elektrische voertuigen vallen buiten het toepassingsgebied.
✕Voeding uit het voertuig — Het apparaat werkt niet zelfstandig; bij een lege accu is een externe voedingsbron nodig.

Toepassing en functionaliteit

De TopDiag P100 biedt een reeks meet- en testmodi voor het dagelijkse diagnosewerk aan voertuigelektronica.

  • AC/DC-spanningsmeting: Meet rechtstreeks gelijk- en wisselspanning in het circuit. In de AC-modus worden tevens de frequentie en de duty cycle weergegeven.
  • Weerstands- en diodetest: Controleert de doorverbinding van bedrading, inclusief OL-weergave bij een onderbroken circuit, en verifieert de juiste doorlaatrichting en sperspanning van diodes in het elektrische systeem.
  • Polariteitsdetectie: Herkent direct of een aangeraakte draad plus, massa of geen verbinding voert, ondersteund door een rode of groene LED-indicator op de behuizing.
  • Massa- en contactcontrole: Spoort slechte massaverbindingen op. De tester geeft een waarschuwingssignaal bij een hoge overgangsweerstand naar het chassis, zonder dat een omslachtige spanningsvalmeting nodig is.

Speciale functies en mogelijkheden

Dit model beschikt over actieve testmogelijkheden en geïntegreerde beveiligingen die diagnose en storingzoeken efficiënter maken.

  • Componenten activeren: Maakt het mogelijk om via de tuimelschakelaar rechtstreeks accuspanning of massa op een component te zetten om de werking fysiek te controleren, zowel gemonteerd als gedemonteerd.
  • Kortsluitbeveiliging: Voorzien van een interne automatische stroomonderbreker. Bij het aansturen van een circuit met een kortsluiting schakelt de tester uit om schade aan de interne elektronica en de voertuigbedrading te voorkomen.
  • Kortsluiting traceren en lokaliseren: Stelt de monteur in staat bedrading stap voor stap te controleren en het exacte punt van een sluiting naar massa te vinden, zonder telkens zekeringen te vervangen.
  • Aanhangerverlichting testen: Biedt functionaliteit om pennen en aansluitingen op aanhangerstekkerdozen rechtstreeks te controleren op plus en massa.

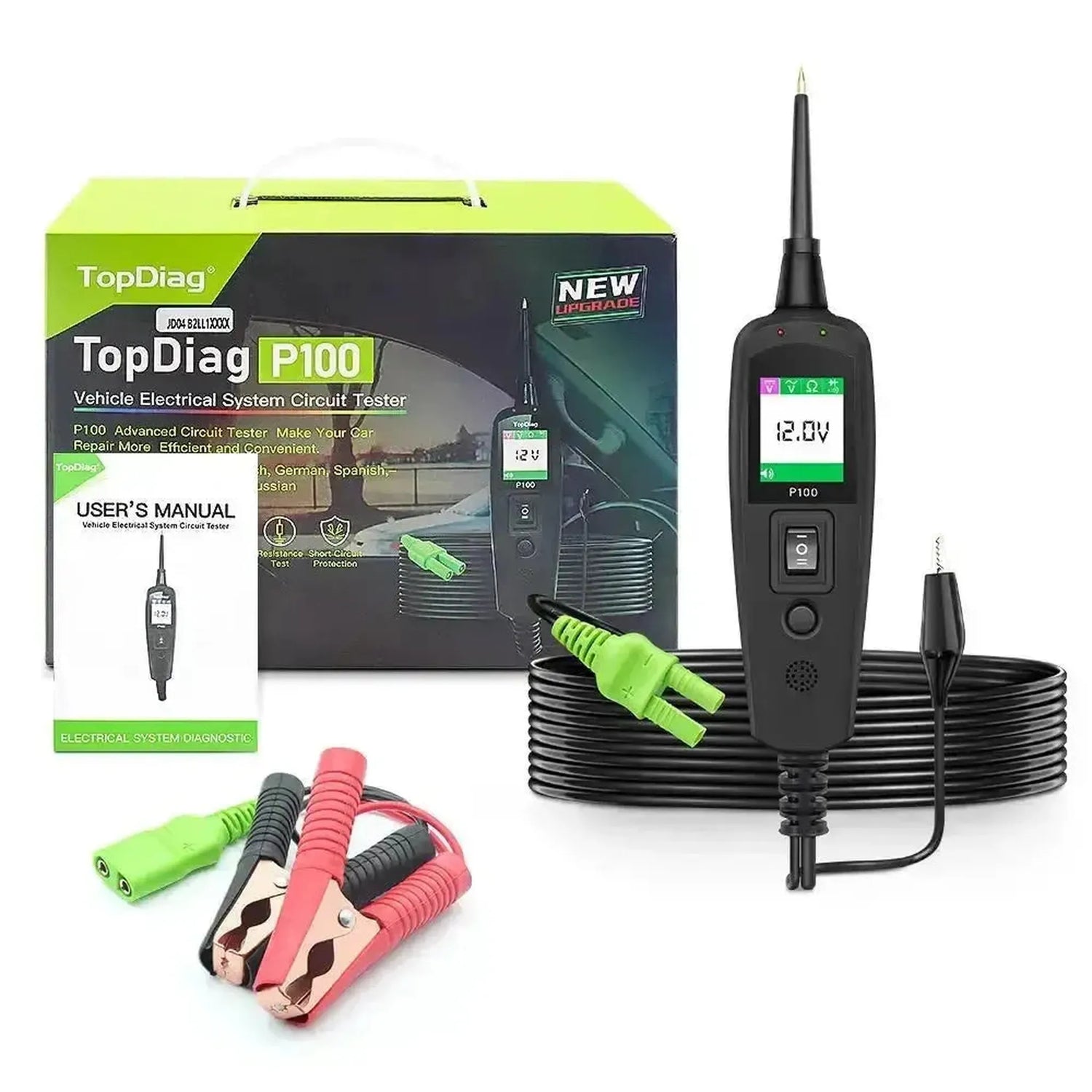

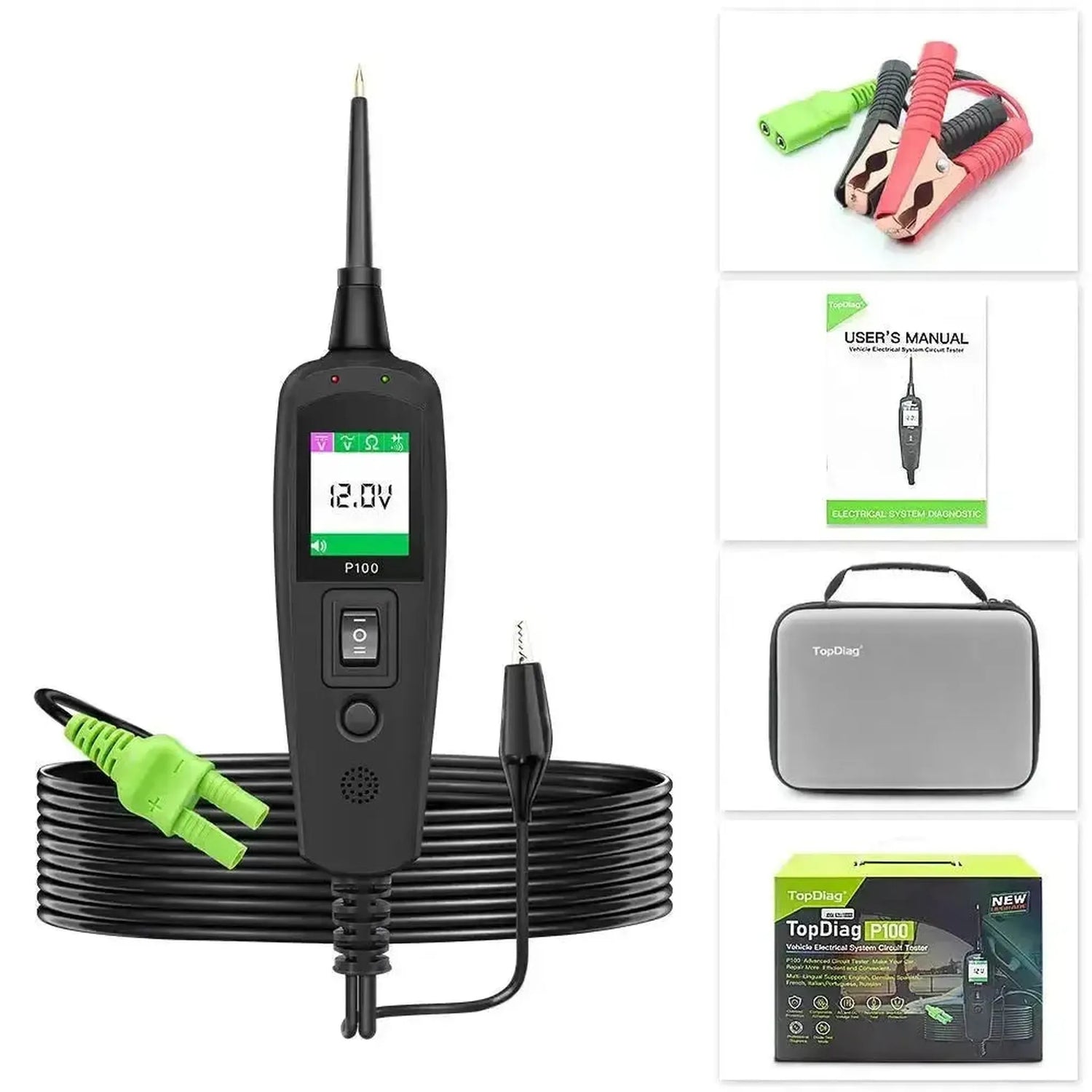

Verpakkingsinhoud

  • 1x TopDiag P100 circuittester

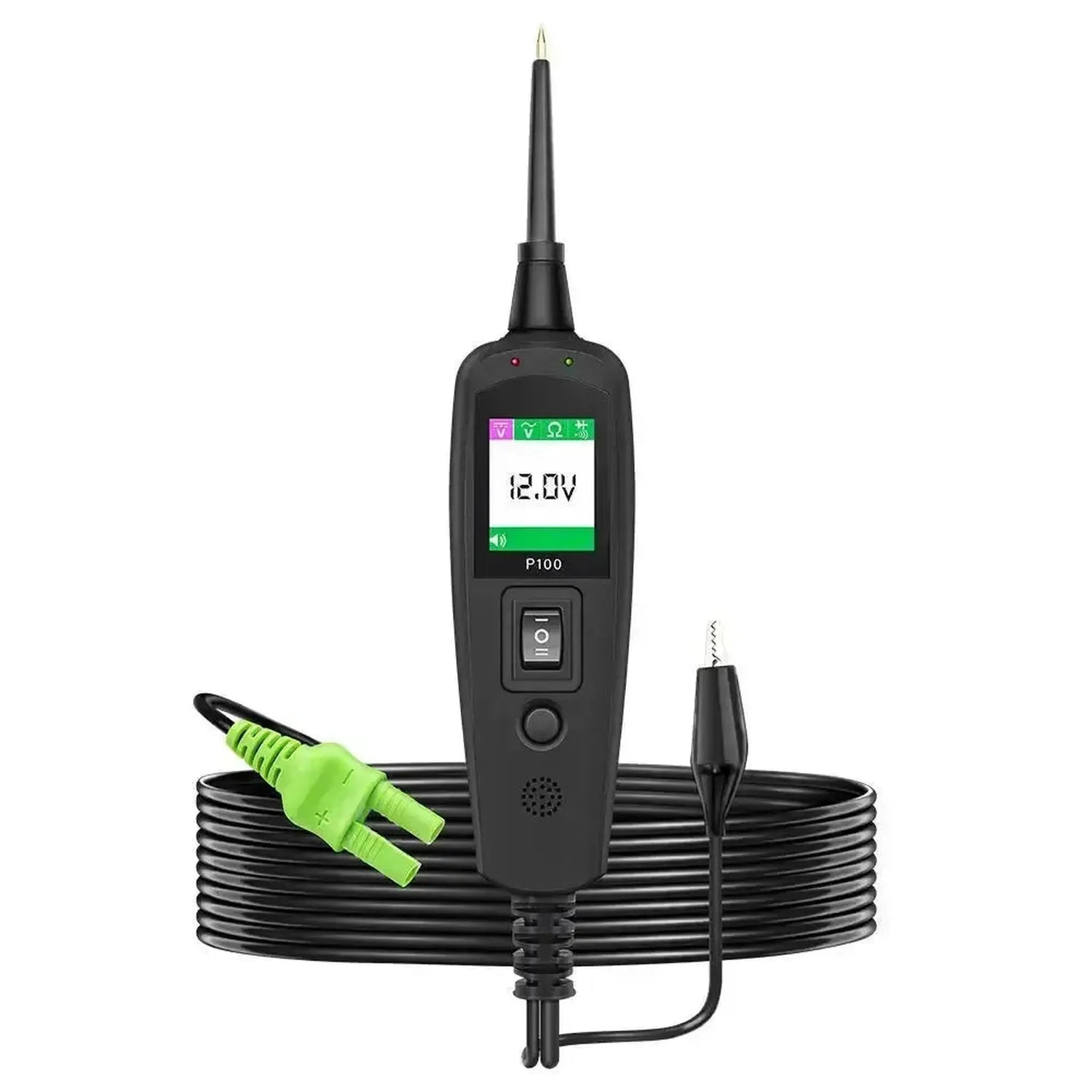

  • 1x Verlengkabel van 10 meter

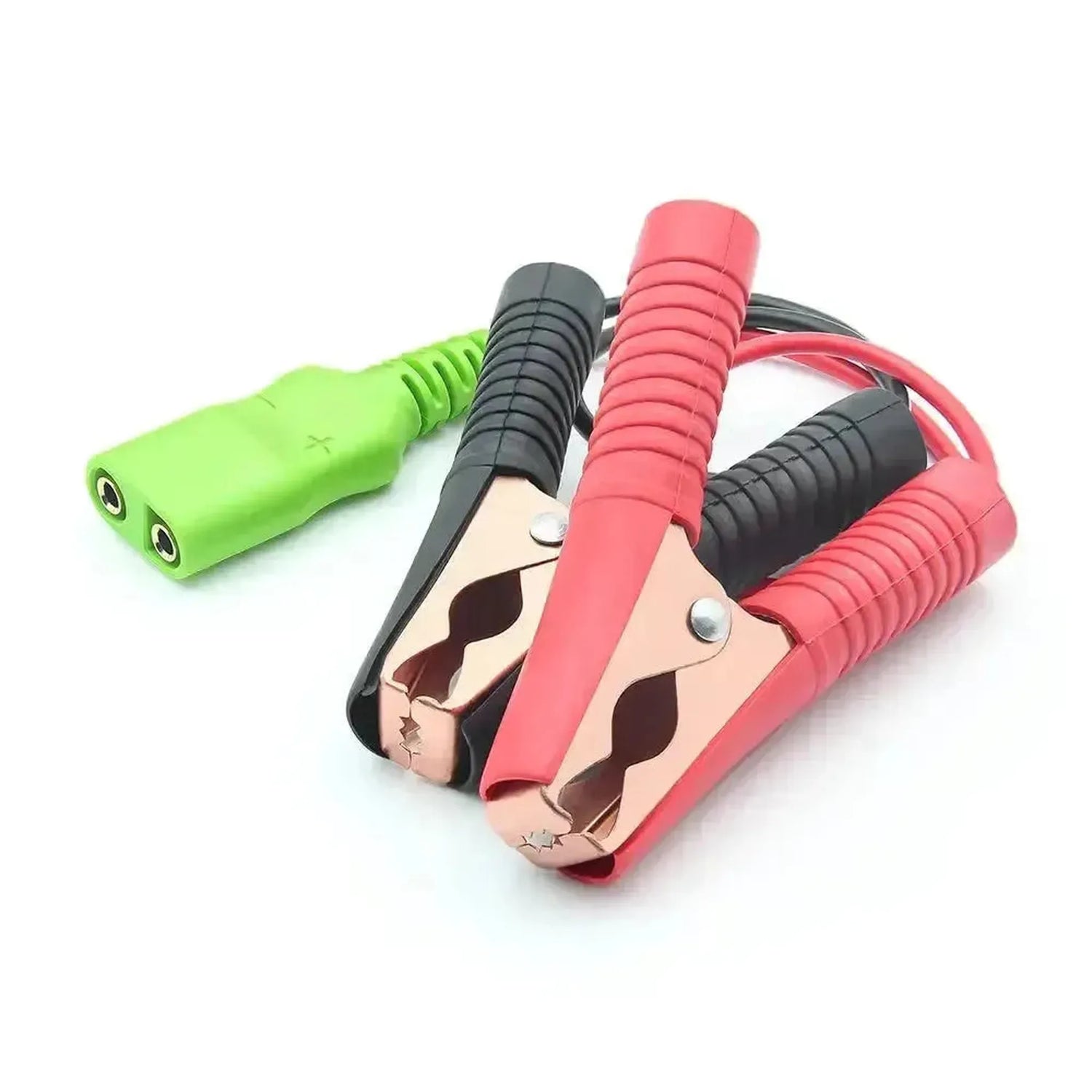

  • 1x Accuklem-adapterkabel
  • 1x Sigarettenaansteker-adapterkabel

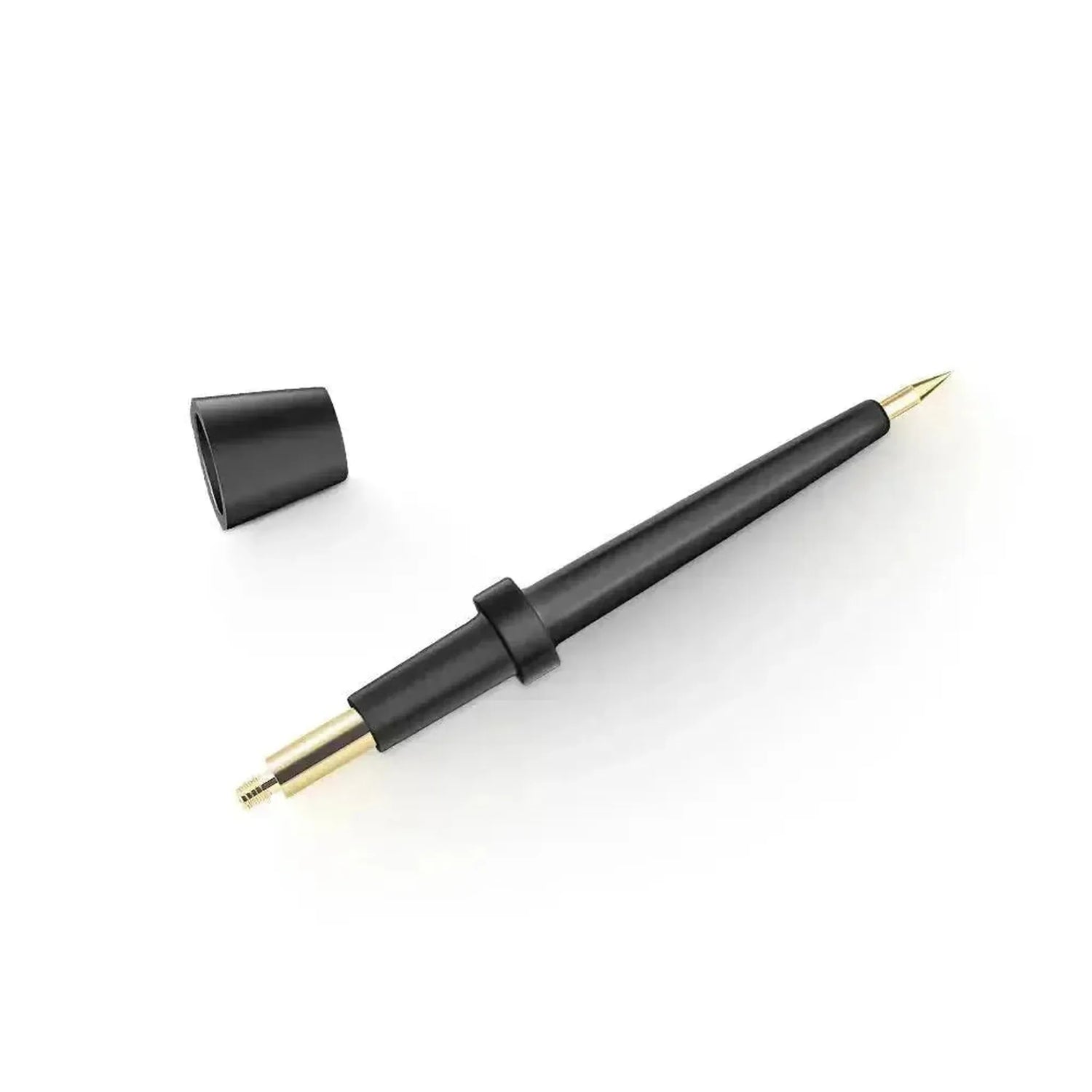

  • 1x Afneembare testsonde

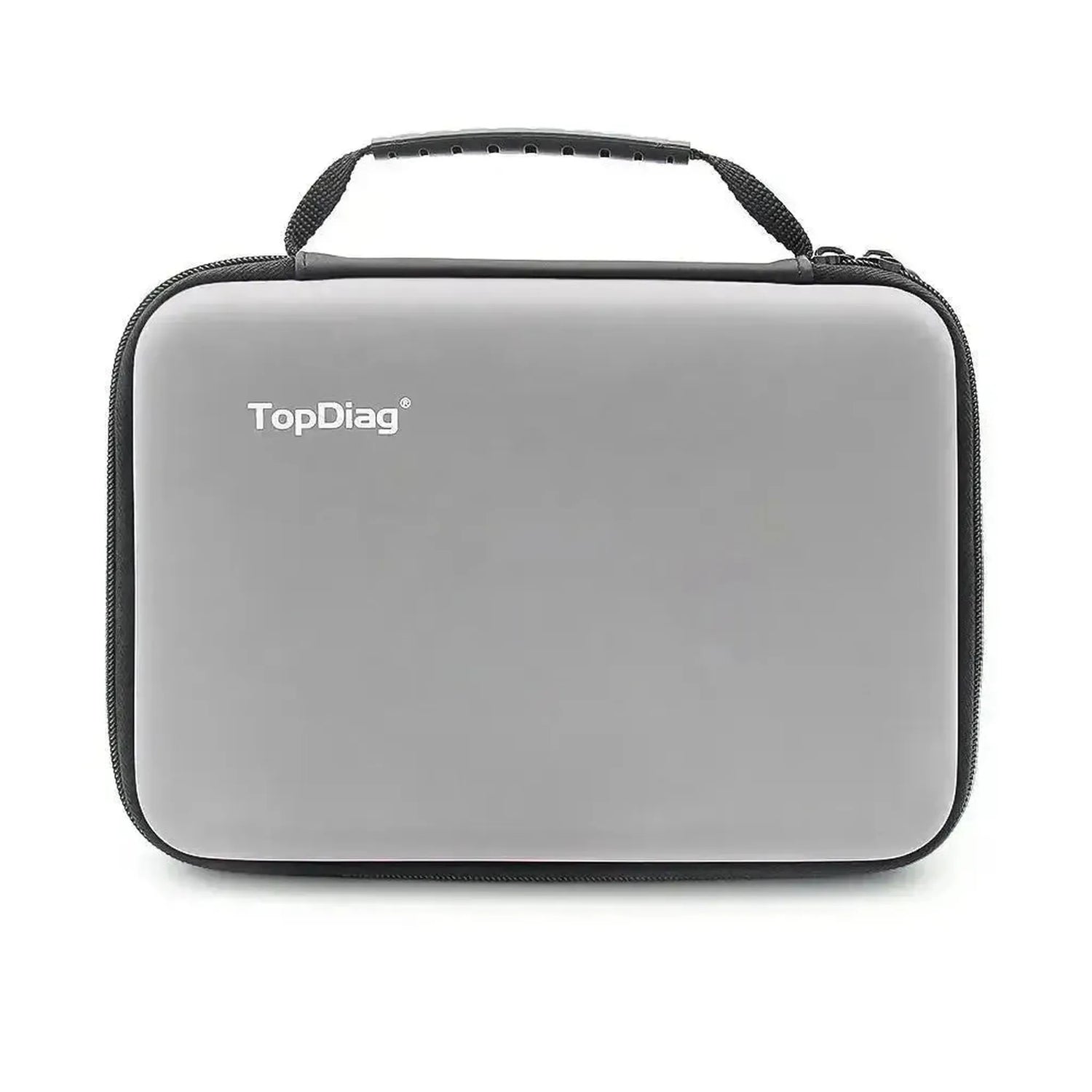

  • 1x Kunststof opbergkoffer
💡
Goed om te weten: Wees uiterst voorzichtig bij het actief voeden van componenten via de tuimelschakelaar wanneer de testsonde zich in de buurt bevindt van gevoelige stuurapparaten, sensordraden of CAN-buscommunicatielijnen. Gebruik deze activeringsfunctie uitsluitend bij actuatoren zoals motoren, zware relais en verlichting. Een onbedoelde directe 12V-voeding op een datalijn kan een elektronische regeleenheid onherstelbaar beschadigen.

Tekniske specifikationer

General

The brand that manufactures the tester.Brand
TopDiag
What type of device it is. A circuit tester checks current and earth; a wire tracer locates cables and short circuits.Type of tester
Circuit tester
The on-board voltage the tester can connect to. For testing lorries as well, 24 V or higher is required.Suitable for system voltage
6 to 30 V
Where the tester draws its power from. Via the vehicle battery or circuit, there is no need to replace batteries.Power supply
Via vehicle battery

Measuring

Whether the tester also measures AC voltage, in addition to DC voltage.AC voltage measurement

Test functions

The tester can supply current to components such as a motor or lamp, so you can see whether they work.Component activation
The tester helps locate the position of a short circuit or broken wire, saving considerable searching.Short circuit and wire break detection
The tester automatically detects whether a point carries positive, earth or nothing. Useful for quick work.Automatic test
Checks whether a wire or connection conducts current.Continuity test
Shows whether a connection is positive or negative.Polarity check
Checks whether a diode conducts current in one direction only.Diode test
Suitable for checking the lights of a trailer or caravan.Trailer light testing

Display and controls

The tester gives a beep or tone, so you do not need to keep looking at the screen.Audible signal
A built-in light to help you see what you are doing in dark areas.Work light

Protection

Which faults the tester protects itself and the vehicle against. This prevents damage from incorrect connection.Protections
  • Overcurrent
  • Short circuit

Dimensions and weight

The length of the test cable. A long cable also allows you to reach the rear of a vehicle.Cable length
10 m

Øvrige specifikationer

Testmodi
Gelijkspanning, wisselspanning, weerstand en diode
Type display
TFT-kleurenscherm
Beveiliging
Ingebouwde stroomonderbreker tegen overbelasting en kortsluiting
Talen
Meertalig menu
Overige kenmerken
Ingebouwde werklamp met LED en schakelbare tonen
