AsTools  |  SKU: A0141-2

Universel ELM327 (CHT340) (HS/MS-CAN Switch) | USB-grænsefladekabel

2 anmeldelser
€14,95 inkl.
€12,36 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

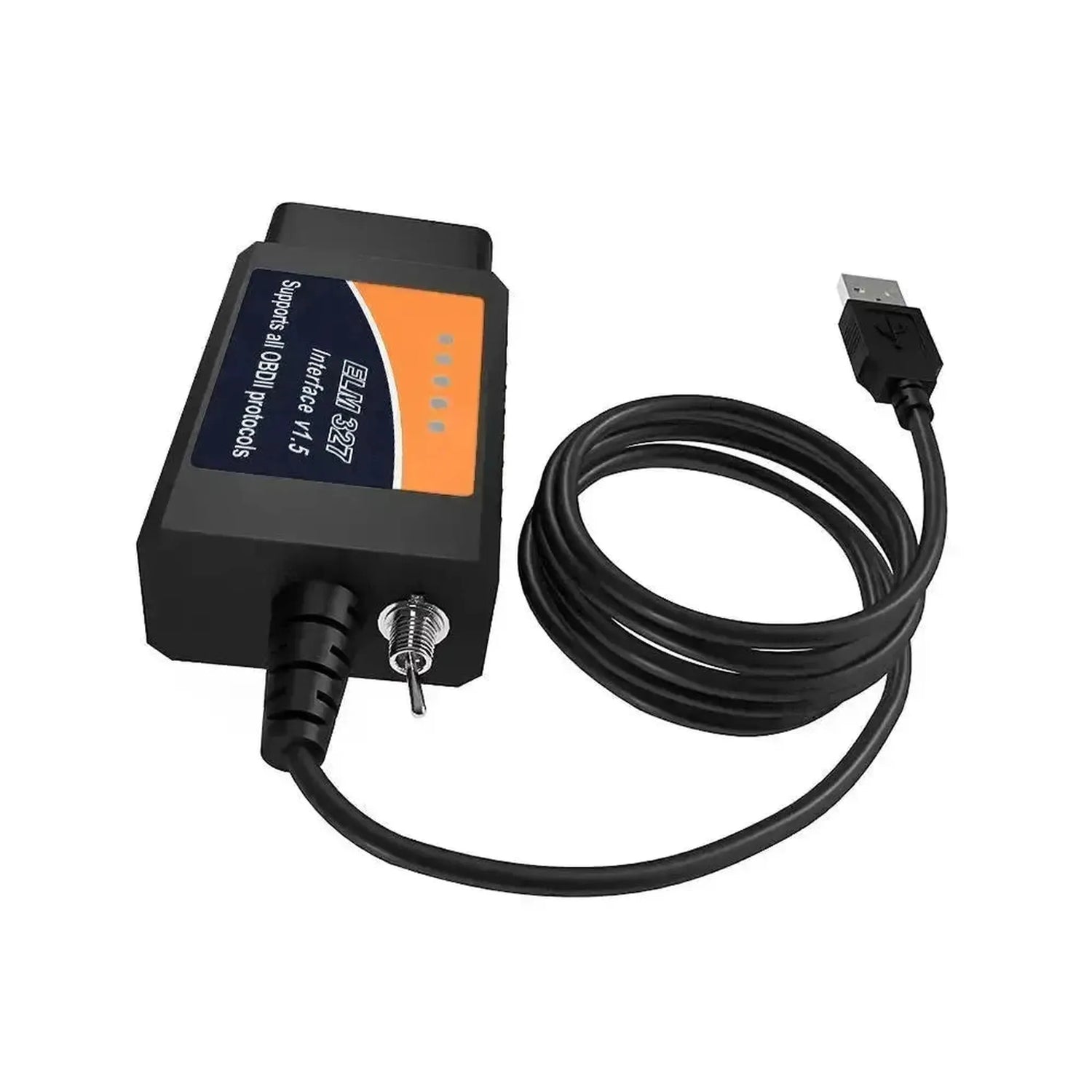

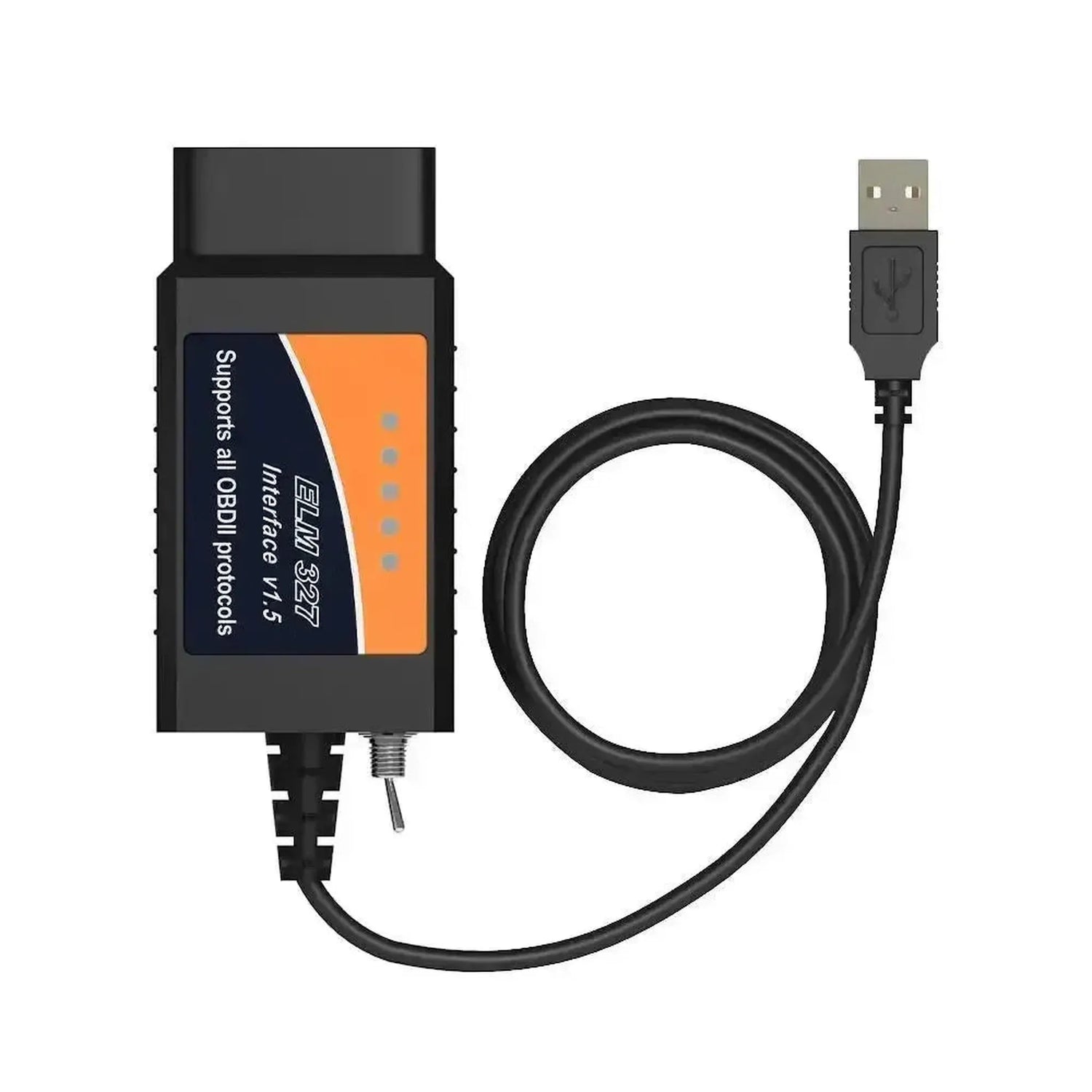

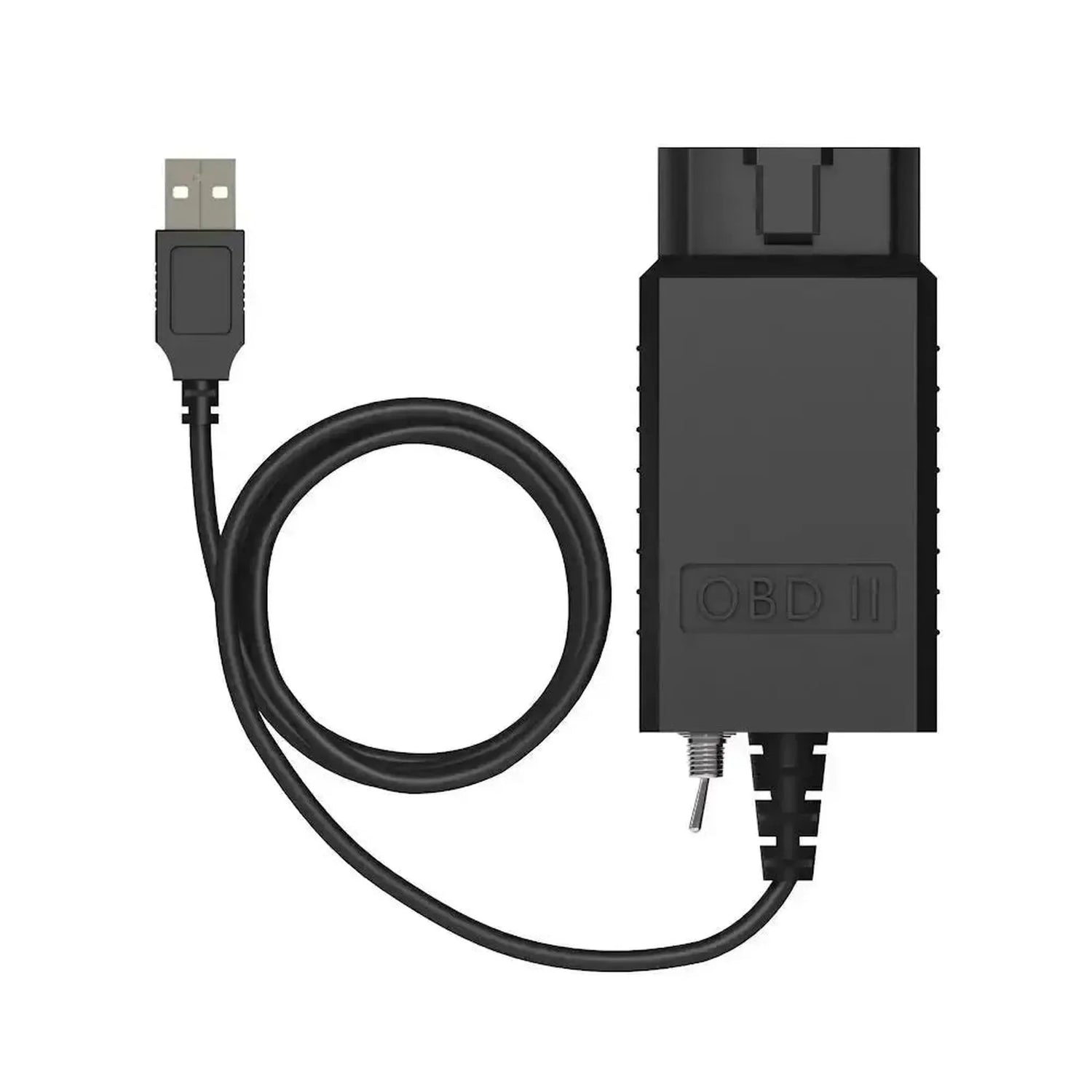

De Universele ELM327 (CHT340) is een bedrade USB-interfacekabel ontworpen voor voertuigdiagnostiek en het aanpassen van complexe voertuigconfiguraties. De kabel maakt gebruik van een standaard OBD2-connector (16-pins) aan de voertuigzijde en een USB-A aansluiting voor communicatie met een externe laptop of pc. Deze interface is uitgerust met een ingebouwde fysieke tuimelschakelaar, waardoor het systeem in staat is om hardwarematig te wisselen tussen de verschillende CAN-bus netwerken die door de voertuigfabrikant worden gebruikt, specifiek gericht op diagnose, coderen en programmeren.

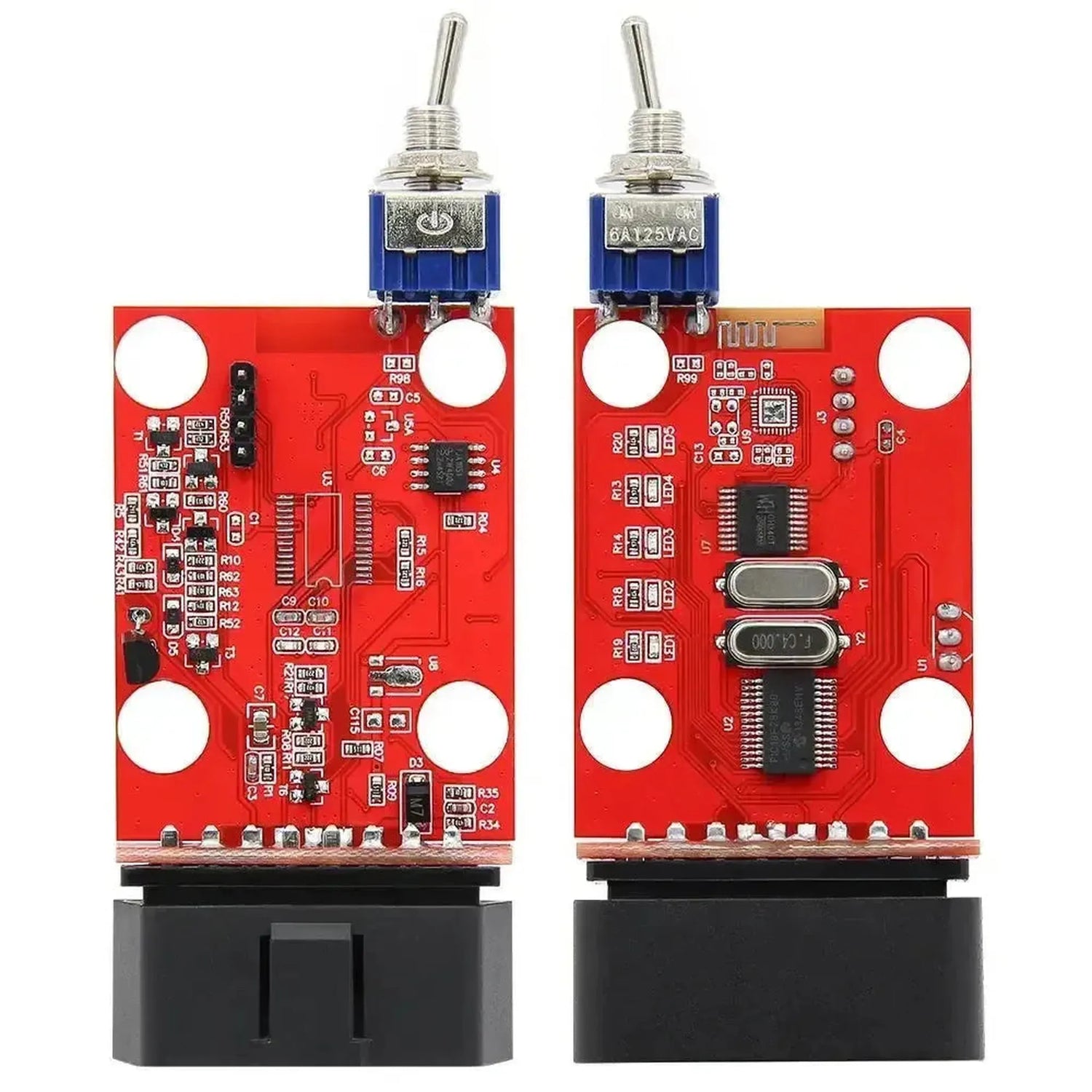

Binnen het voertuignetwerk functioneert de interfacekabel als de seriële brug tussen de voertuigmodules en externe diagnosesoftware. Dankzij de HS/MS-CAN schakelaar kan de gebruiker de datacommunicatie handmatig omleiden tussen High-Speed CAN (standaard op pin 6 en 14) en Medium-Speed CAN (omgeleid naar pin 3 en 11). Dit stelt de interne CH340-chip in staat om datastromen te verwerken van regeleenheden die buiten het bereik van reguliere diagnoseapparatuur vallen, zoals de comfort-, audio- en carrosseriemodules. Zodra de software een protocolwijziging vereist, wordt de schakelaar omgezet om direct en veilig in te grijpen op het geselecteerde subnetwerk, wat nauwkeurige parameterwijzigingen mogelijk maakt.

PLUSPUNTEN

✔ Voorzien van een hardwarematige schakelaar voor directe toegang tot zowel HS-CAN als MS-CAN netwerken.
✔ Maakt gebruik van een CH340-chip voor een stabiele en betrouwbare seriële dataoverdracht via USB.
✔ Volledig geoptimaliseerd voor gespecialiseerde configuratiesoftware zoals FORScan en ELMConfig.
✔ Verleent toegang tot secundaire voertuigmodules die met standaard uitleesapparatuur onzichtbaar blijven.

AANDACHTSPUNTEN

✕ De communicatierouting vereist handmatige bediening van de schakelaar; de software schakelt niet automatisch.
✕ Vereist voorafgaande installatie van specifieke CH340-drivers om herkenning op een Windows-systeem te garanderen.
✕ Functioneert uitsluitend via een vaste USB-verbinding en ondersteunt geen draadloze protocollen.
✕ Wordt geleverd als interface-hardware; de werking is volledig afhankelijk van externe diagnosesoftware.

Toepassingen en functionaliteiten

De interfacekabel faciliteert diagnostische en uitvoerende taken door gerichte seriële data-uitwisseling tussen voertuigregeleenheden (ECU's) en pc-software.

  • Foutcodes (DTC's) uitlezen en wissen: Toegang tot storingen in motor-, transmissie-, ABS- en airbagmodules via reguliere OBD2-protocollen en specifieke CAN-kanalen.
  • Live datastreaming: Real-time monitoren van sensorwaarden zoals inspuitdrukken, inlaatluchttemperaturen en accuspanningen voor dynamische rendementsanalyse.
  • Actuatortesten: Het handmatig elektronisch aansturen van componenten, zoals relais, brandstofpompen en stelmotoren, om de fysieke werking te verifiëren via software-commando's.
  • Service-intervallen resetten: Communicatie met het instrumentenpaneel (IPC) voor het resetten van onderhoudsintervallen, olieservice-indicatoren en inspectiemeldingen.

Speciale functies en mogelijkheden

Dankzij de fysieke hardwaremodificatie (de schakelaar) biedt deze kabel toegang tot diepere architectuurniveaus die normaal zijn voorbehouden aan dealerapparatuur.

  • Dual-Network Toegang: De tuimelschakelaar overbrugt fysiek de OBD2-pinnen, waardoor directe datacommunicatie met het MS-CAN netwerk (Medium-Speed) mogelijk wordt zonder herbedrading.
  • As-Built Data beheer: Maakt het inlezen, back-uppen en wegschrijven van hexadecimale codeblokken (As-Built configuraties) in centrale regeleenheden mogelijk.
  • Module-configuratie (Coderen): Ondersteunt het in- of uitschakelen van verborgen voertuigparameters, zoals automatische portiervergrendeling, bandenspanningsmonitoring (TPMS) of het toevoegen van cruise control.
  • DPF- en inleerfuncties: Faciliteert het initiëren van statische roetfilterregeneraties en het wissen van adaptatiewaarden na het vervangen van motorcomponenten zoals injectoren of gasklephuizen.

Compatibele voertuigen

De interfacekabel ondersteunt standaard OBD2-diagnostiek voor de meeste voertuigen (benzine vanaf 2001, diesel vanaf 2004). De ingebouwde netwerkschakelaar is echter specifiek ontworpen voor voertuigen met een gescheiden HS/MS-CAN infrastructuur:

Ford:

  • Focus / C-Max: Vanaf generatie Mk2.
  • Mondeo / S-Max / Galaxy: Vanaf generatie Mk4.
  • Fiesta / Fusion: Compatibel met modellen voorzien van CAN-bus.
  • Kuga / Transit / Ranger: Modellen met verdeelde module-architectuur.

Mazda / Lincoln / Mercury:

  • Mazda: Mazda 2, 3, 5, 6, CX-5 en CX-7 (modellen gebaseerd op gedeelde netwerkplatformen).
  • Lincoln & Mercury: Diverse modellen voorzien van compatibele CAN-bus componenten.

Compatibele software en besturingssystemen

Deze USB-interfacekabel functioneert als doorgeefluik en is voor de bediening volledig afhankelijk van third-party pc-software.

Compatibele software:

  • FORScan: Uitgebreide diagnose, programmering en As-Built modificaties (sterk aanbevolen voor dit kabeltype).
  • ELMConfig: Gespecialiseerde tool voor configuratie van centrale voertuigmodules in specifieke platformen.
  • Focccus: Software gericht op het wijzigen van centrale configuratieparameters in BCM-modules.
  • ScanMaster-ELM: Geschikt voor standaard generieke OBD2 emissiegerelateerde diagnostiek.

Besturingssystemen:

  • Windows: Compatibel met Windows 7, 8, 10 en 11 (vereist toewijzing van een virtuele COM-poort via Apparaatbeheer).
💡
Goed om te weten: Zorg ervoor dat de baudrate in de apparaatinstellingen van Windows en de diagnosesoftware overeenkomen (vaak 38400 of 500000 kbps) voor een foutloze gegevensoverdracht tijdens het wegschrijven van coderingen.

Verpakkingsinhoud

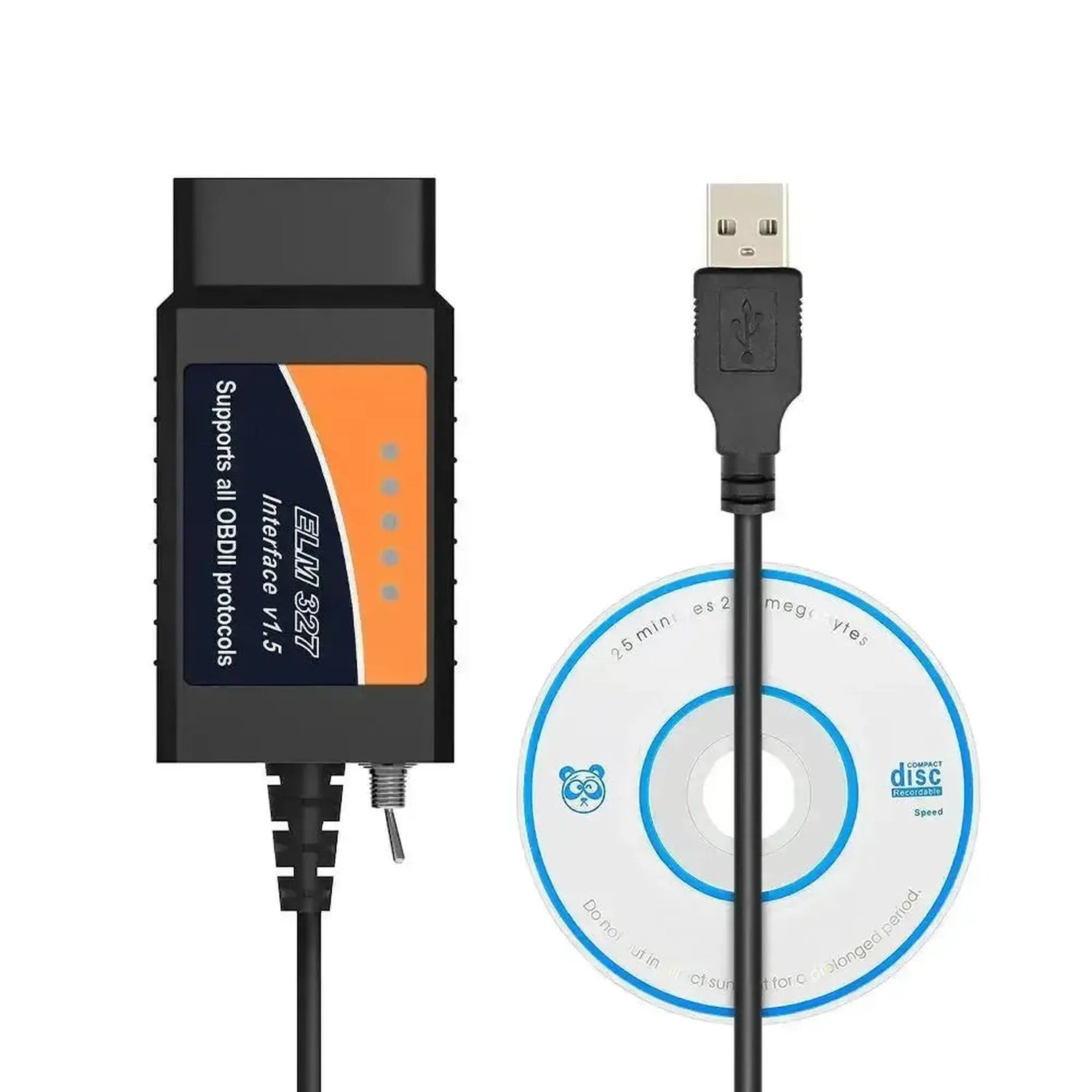

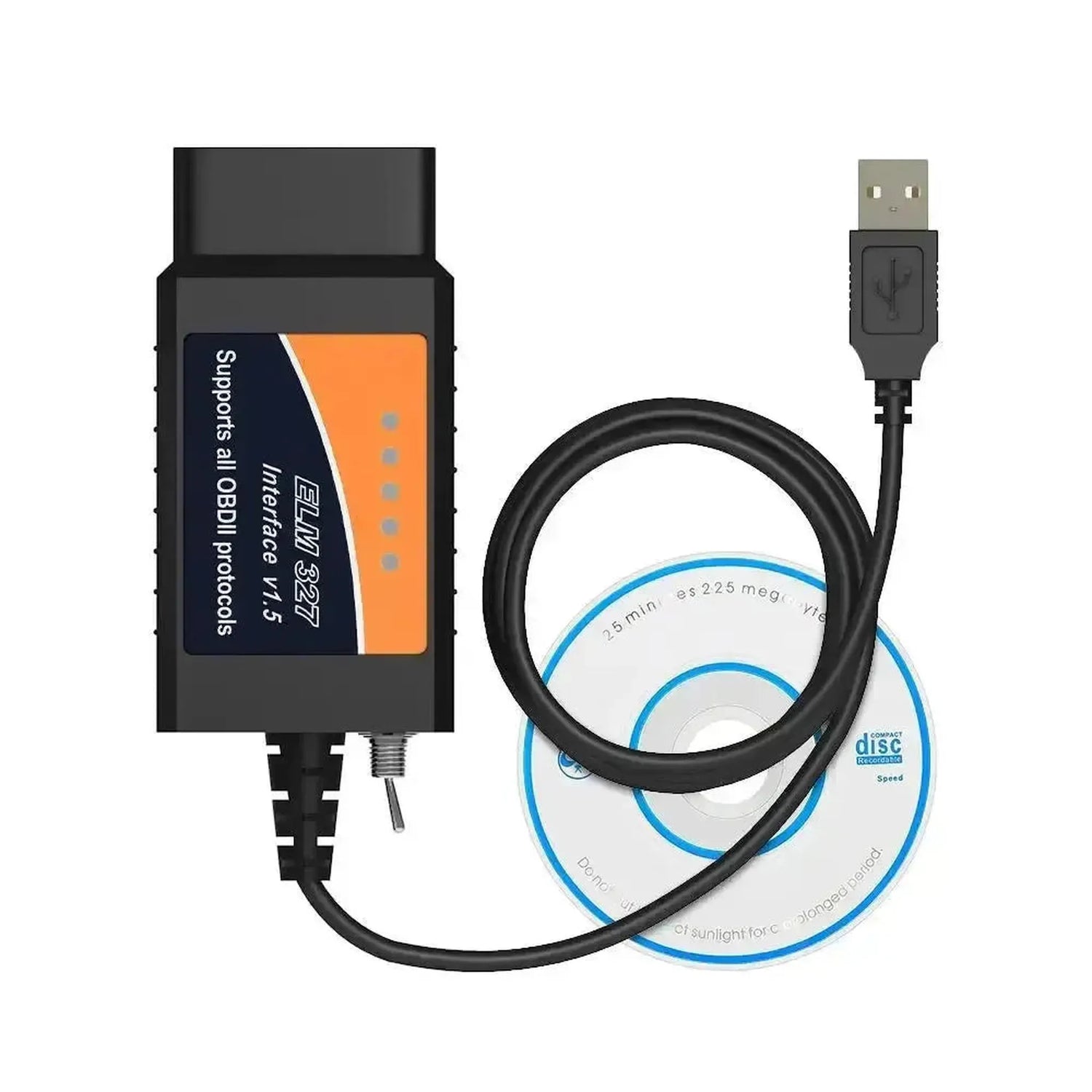

  • 1x Universele ELM327 (CHT340) met HS/MS-CAN Switch | USB-Interfacekabel

Tekniske specifikationer

General

The manufacturer of the interface. Universal indicates an unbranded ELM327 clone.Brand
Universeel
The chip inside the interface. A good chip ensures a stable connection and faster data.Chip
CH340 Seriële USB-controller

Connection

How the interface communicates with your phone, tablet or laptop: wirelessly via Bluetooth or with a USB cable.Connection to phone or PC
USB
The length of the cable. A longer cable makes it easier to place the laptop next to the car.Cable length
1.5 m

Compatibility

Which devices you can use the interface with. Pay particular attention to iOS if you have an iPhone.Operating systems
  • Windows
Which diagnostic apps and programs the interface works with. Some apps offer more, such as coding for BMW or Ford.Compatible apps
  • FORScan
  • ScanMaster-ELM
  • ELMConfig
The communication languages the interface supports. Older and American cars sometimes use protocols not every interface recognises.Protocols
  • SAE J1850 PWM/VPW
  • ISO 9141-2
  • KWP2000
A switch to toggle between two CAN networks. Required to reach all modules on Ford and Mazda with FORScan.HS-CAN and MS-CAN switch

Functions

Adjusting vehicle settings, such as enabling hidden options. Works only with apps like BimmerCode or FORScan.Coding
Resets and learning functions, such as resetting the service interval. This offers more than just reading fault codes.Service resets

Power

The voltage the interface operates on. Most are designed for 12 volt cars, not 24 volt trucks.Supply voltage
12 V

Øvrige specifikationer

Productmodel
ELM327 USB (CH340) met HS/MS Switch
Connectortype voertuig

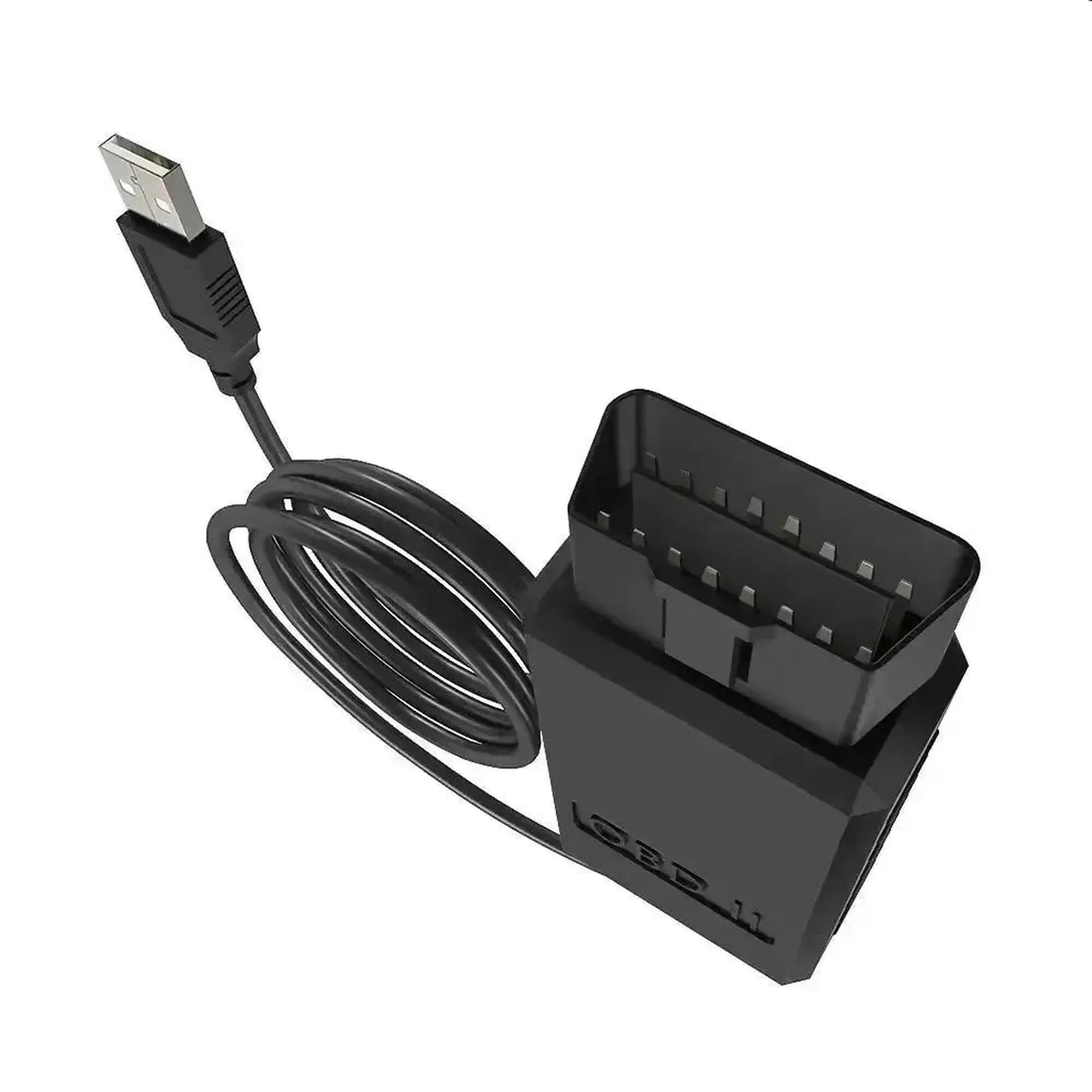

16-pins OBD2 (Mannelijk)
Connectortype systeem
USB-A 2.0
Netwerkschakeling

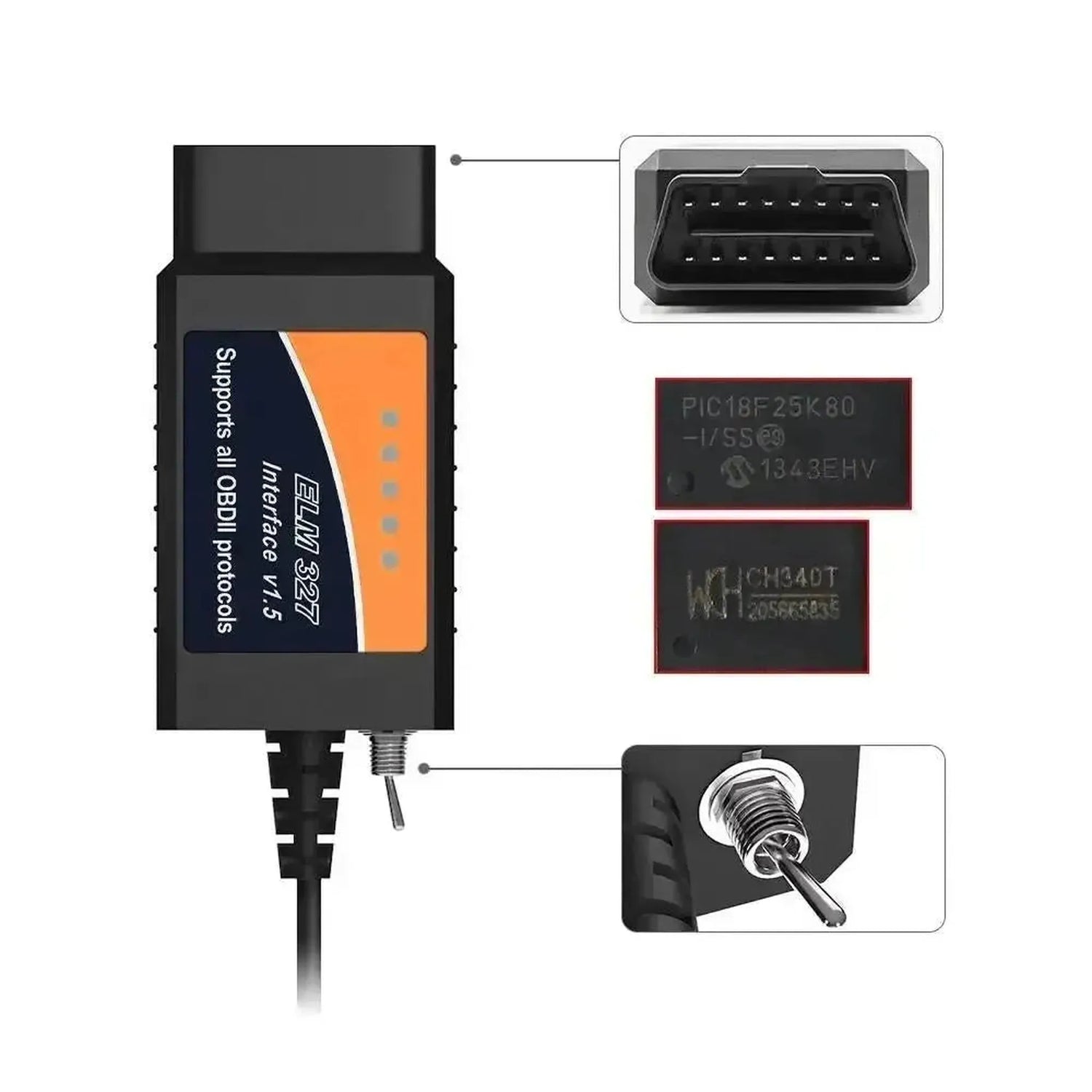

Mechanische tuimelschakelaar (Pin 6/14 voor HS-CAN, Pin 3/11 voor MS-CAN)
Ondersteunde protocollen
ISO15765-4 (CAN), ISO14230-4 (KWP2000), ISO9141-2, J1850 VPW, J1850 PWM
Werkspanning
12V (Gevoed via de OBD2-poort van het voertuig)
