Godiag  |  SKU: HKSF382-B

GoDiag | MQB Data Collector (ELV/TCM-DSG) Gearkassadapter | Tilbehør

€14,95 inkl.
€12,36 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

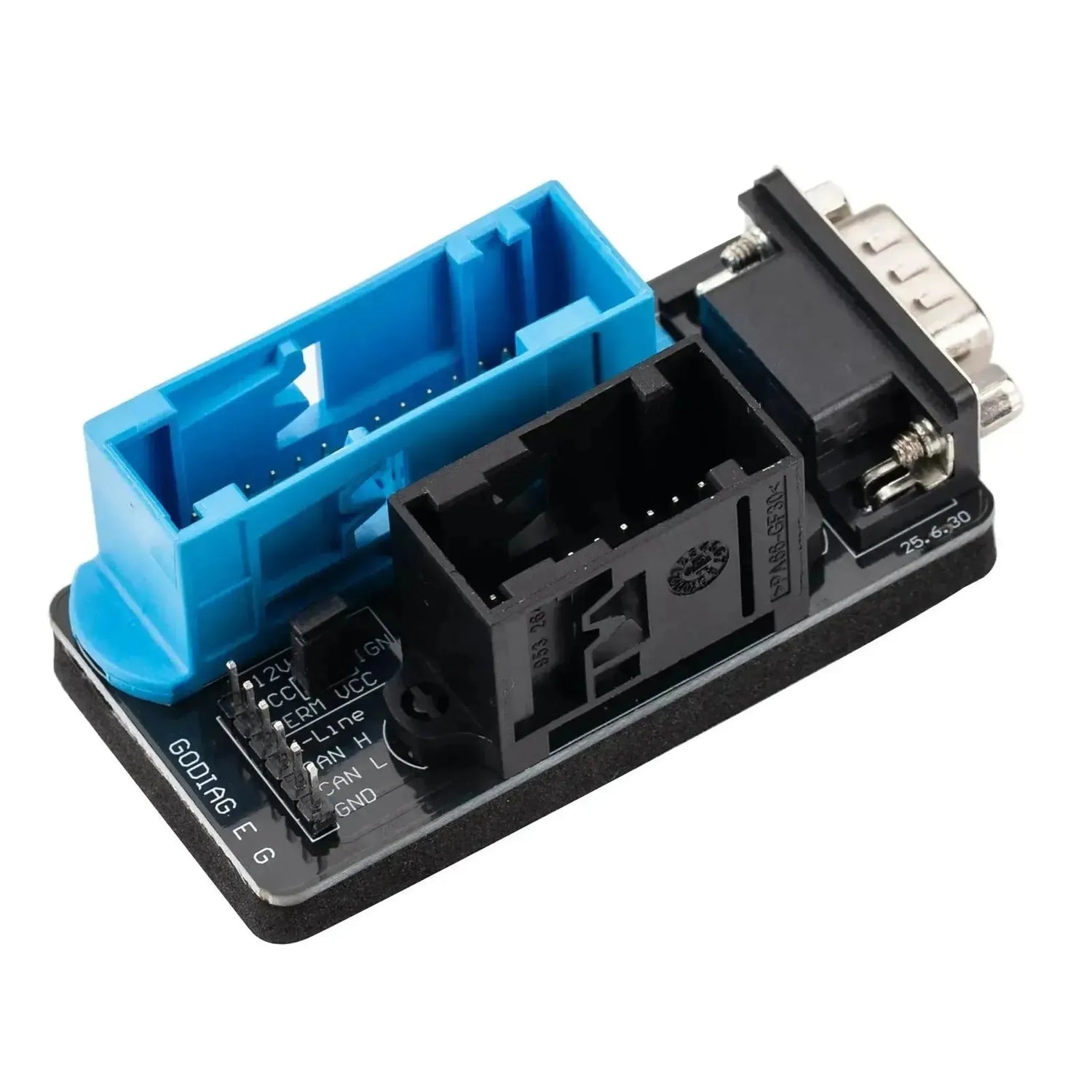

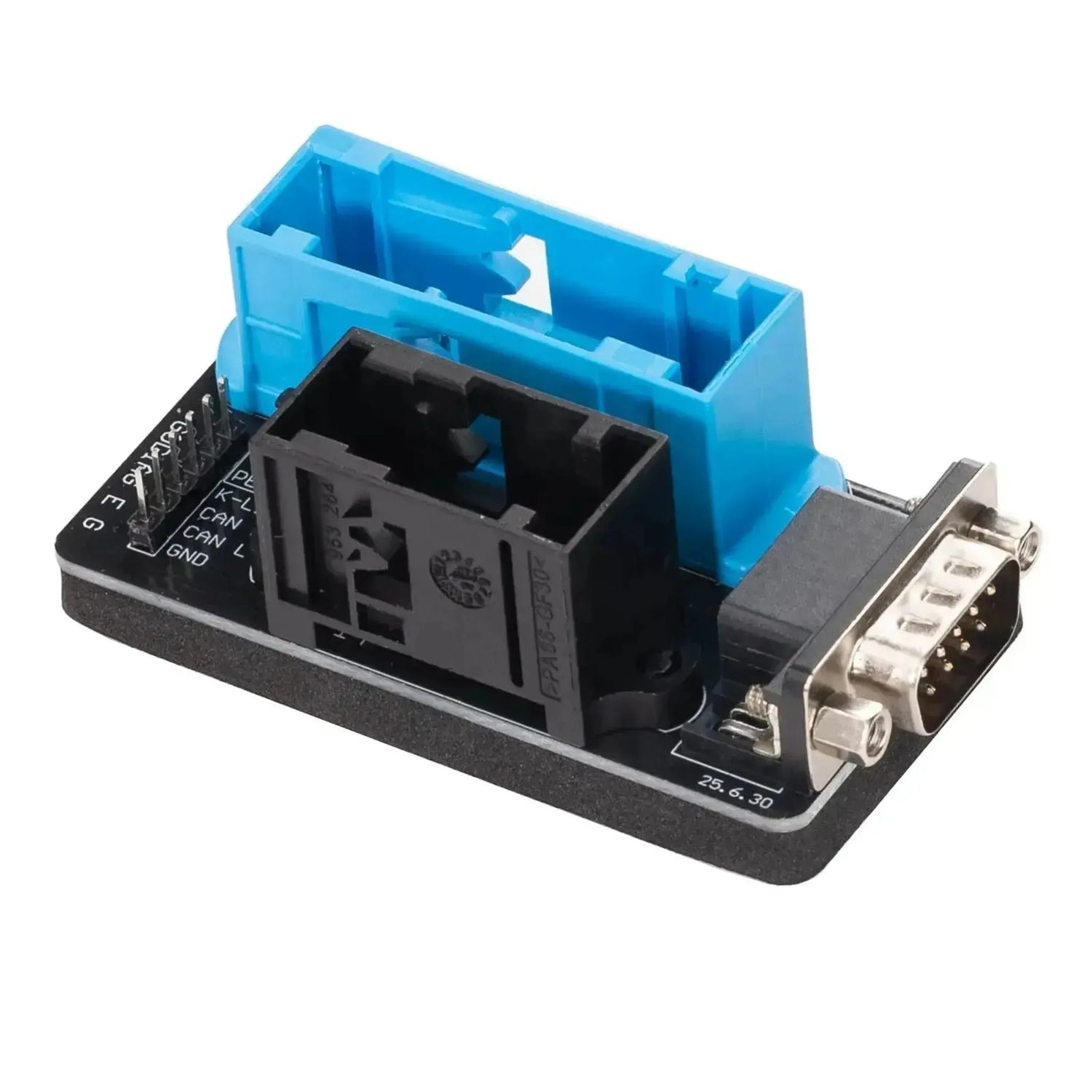

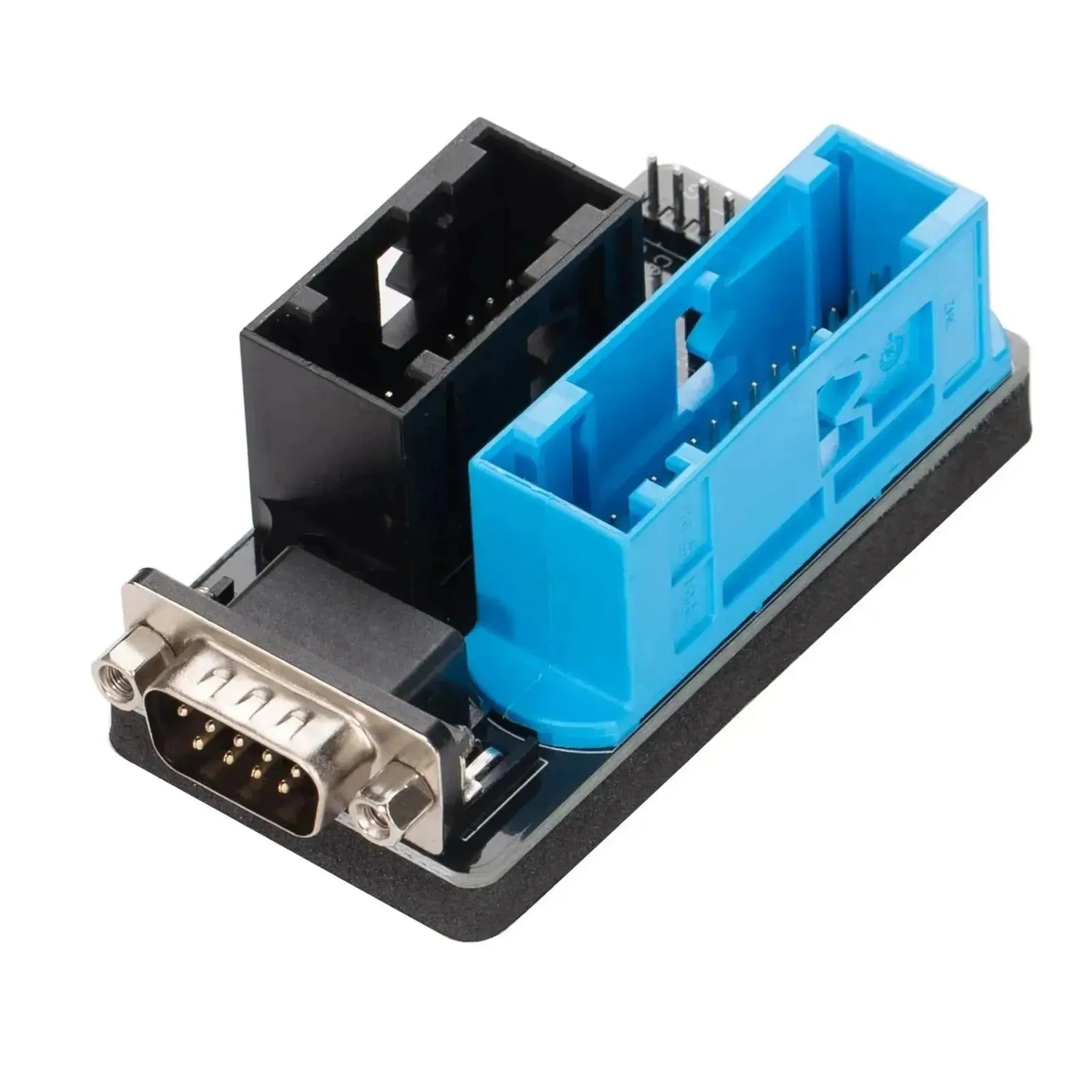

De GoDiag MQB Data Collector (ELV/TCM-DSG) is een gespecialiseerde versnellingsbakadapter ontworpen voor het verzamelen van data en het uitvoeren van diagnoses op VAG-voertuigen. Deze interfacekaart fungeert als een essentiële brug voor diagnosetechnici die werken met MQB-platformen. Het apparaat is specifiek ontwikkeld om data te extraheren van het Elektronische Stuurslot (ELV) en om een stabiele communicatie op te zetten met Transmission Control Modules (TCM) van DSG-versnellingsbakken. De printplaat is voorzien van gestandaardiseerde connectoren, waaronder een DB9-aansluiting en specifieke VAG-stekkerpoorten, waarmee veilige verbindingen worden gerealiseerd zonder de noodzaak om in de originele kabelboom van het voertuig te knippen of te solderen.

Om de adapter correct te laten functioneren, wordt deze in een testopstelling buiten het voertuig of direct via de instrumentenpaneelstekker aangesloten. In combinatie met een compatibel testplatform, zoals de GoDiag GT115 of de GT107+ gearbox adapter, creëert de module een gesimuleerde omgeving voor de ECU. Dit maakt het mogelijk om via de CAN-bus protocollen veilig flashdata te lezen en te schrijven naar de versnellingsbakmodule of de ELV. De toegankelijke meetpinnen voor CAN High, CAN Low, K-Line en voeding (VCC/IGN/GND) zorgen ervoor dat de diagnosetool een correct signaal kan verwerken. Hierdoor kunnen technici comfortabel op een werkbank diagnoses uitvoeren, data klonen of aanpassingen doen, wat de efficiëntie in de werkplaats aanzienlijk verhoogt.

PLUSPUNTEN

✔ Maakt direct lezen en schrijven van TCM- en ELV-data mogelijk buiten het voertuig in een testopstelling.
✔ Voorkomt schade aan de originele voertuigbedrading door het gebruik van plug-and-play connectoren.
✔ Voorzien van duidelijk gemarkeerde externe pinnen voor CAN, K-Line en stroomvoorziening voor signaalcontrole.

AANDACHTSPUNTEN

✕ Vereist aanvullende GoDiag testapparatuur (zoals de GT115 of GT107+) voor het opzetten van een volledige verbinding.
✕ Uitsluitend compatibel met de architectuur van het VAG MQB-platform.

Toepassingen en functionaliteiten

Deze adapter is ontwikkeld voor specifieke diagnosetaken en datamanipulatie op transmissie- en stuurkolommodules binnen het MQB-platform.

  • ELV Data verzameling: Leest en verzamelt beveiligings- en operationele data van de Elektronische Stuurslot (ELV) module door gebruik te maken van de instrumentenpaneelaansluiting.
  • DSG TCM communicatie: Brengt een directe, gestabiliseerde communicatieverbinding tot stand met de Transmission Control Module (TCM) van DSG-versnellingsbakken voor diagnose- en programmeerdoeleinden.
  • Lezen en schrijven van flasheugen: Faciliteert de foutloze overdracht van firmware en calibratiedata naar de ECU of TCM wanneer het bord is gekoppeld aan de juiste diagnosetablet en interface.
  • Bench-testen (Werkbank Diagnose): Maakt het mogelijk om modules los te koppelen van de auto en op een werkbank uit te lezen, wat een gecontroleerde stroomvoorziening garandeert tijdens kritieke programmeeracties.

Speciale functies en mogelijkheden

De module bevat specifieke hardware-eigenschappen die het test- en diagnostische proces voor de monteur inzichtelijker maken.

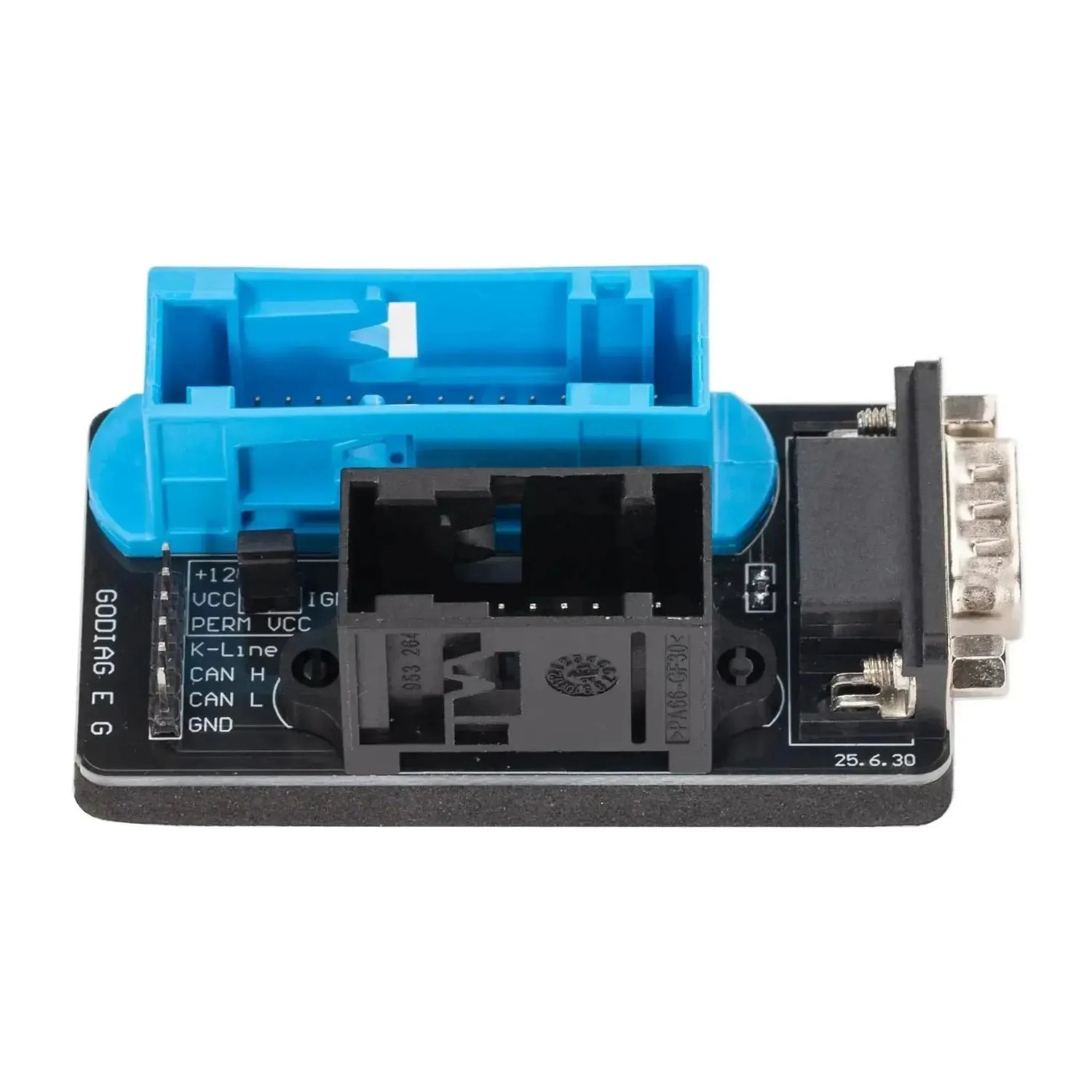

  • Geïntegreerde communicatiepinnen: De printplaat is uitgerust met gesoldeerde aftakkingen voor +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L en GND. Dit stelt de technicus in staat om direct met een oscilloscoop of multimeter signalen te meten tijdens het programmeren.
  • DB9 Serieel interface: Maakt gebruik van een robuuste standaard DB9-connector voor een storingsvrije en naadloze integratie met bestaande GoDiag kabelsets en OBD2-jumpers.

Verpakkingsinhoud

  • 1x GoDiag | MQB Data Collector (ELV/TCM-DSG) Versnellingsbakadapter | Accessoires
💡
Goed om te weten: Zorg ervoor dat u bij het flashen of inleren van DSG- of ELV-modules op een werkbank (bench setup) altijd een hoogwaardige, gestabiliseerde voeding gebruikt op het hoofdtestplatform. Spanningsdips tijdens het overschrijven van data kunnen leiden tot een gecorrumpeerde of onbruikbare module.

Technische specificaties

Specificatie Omschrijving
Productmerk GoDiag
Productmodel MQB Data Collector
Onderdeelnummer (Fabrikant) SF382-B
Ondersteund platform VAG MQB
Compatibele modules ELV (Elektronisch Stuurslot), TCM (DSG Transmissie)
Aansluitingen VAG Instrumentenpaneel plug (blauw), DB9, Multi-pin testconnector
Protocolondersteuning CAN-bus, K-Line
Meetpinnen aan boord +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L, GND
