Jaltest  |  SKU: 70301001

Jaltest (70301001) | MHE Kit Hardware Kompakt Kuffert

€1.601,95 inkl.
€1.323,93 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

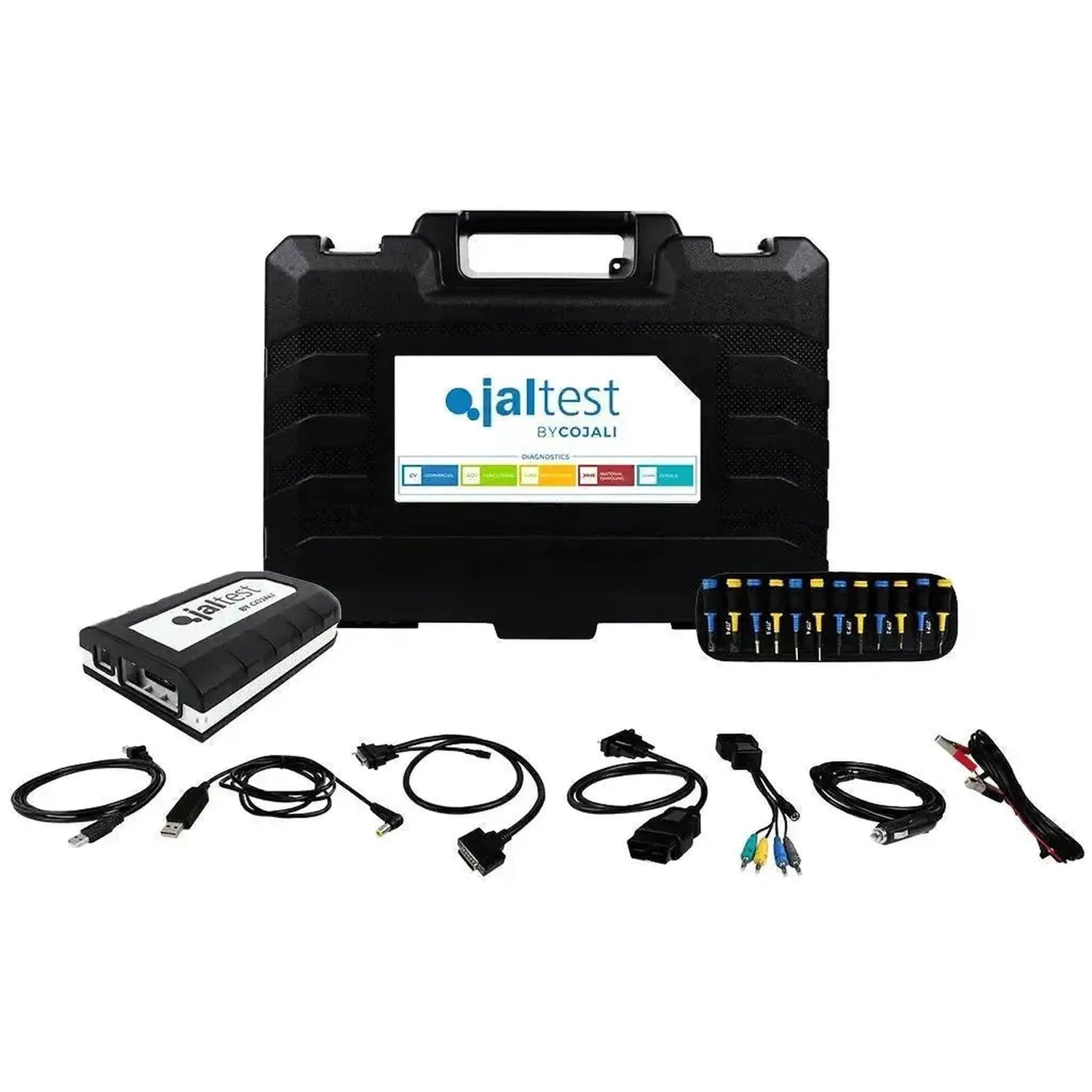

De Jaltest MHE Kit (70301001) is de hardwarebasis voor diagnose op intern transport- en hefmaterieel. In de koffer liggen de Jaltest Link V9 (70001015), de Multipin Kit (70002001), de OBD2-kabel JDC213.9, de aansluitkabel JDC107.9B, de verlengkabel JDC100 van 100 cm en de USB-voedingskabel JDC60AM2. Alles zit in de compacte koffer 70003015 van 505 × 381 × 146 mm.

Die zevende kabel is het verschil met de zusterkoffers — alleen deze uitvoering krijgt de JDC60AM2 mee, die de Jaltest Link V9 van spanning voorziet via een USB-A-poort. Dat is precies wat u nodig hebt bij elektrisch aangedreven heftrucks en hoogwerkers, waar de diagnoseaansluiting zelf vaak geen spanning levert. Verder is de hardware gelijk aan die van 70001052, 70001060 en 70001053; het onderscheid zit in de softwaremodule.

PLUSPUNTEN

✔Als enige van de vier koffers inclusief de JDC60AM2, de USB-voedingskabel die de interface voedt waar de diagnoseaansluiting zelf geen spanning geeft.
✔De Multipin Kit 70002001 bevat twintig multipins (JTP01 t/m JTP10 in blauw en geel), de aansluitkabel JTP101 en de voedingskabels JDC10AM2 en JDC20AM2.
✔Met de JDC213.9 gaat u rechtstreeks op de 16-pins OBD2-aansluiting, die op nieuwere verreikers en hoogwerkers voorkomt.
✔De verlengkabel JDC100 van 100 cm houdt de Jaltest Link V9 uit de weg bij een aansluiting achter de bestuurdersstoel of onder de kap.

AANDACHTSPUNTEN

✕In de koffer zitten geen merkspecifieke verloopkabels; daarvoor zijn losse JDC-kabels of de kabelsets 70002022 en 70002028 nodig.
✕Het is dezelfde Compact Hardcase 70003015 als bij 70001052, 70001060 en 70001053; de JDC60AM2 is het enige extra onderdeel.
✕De hardware werkt niet op zichzelf — de Jaltest-software op een Windows-pc voert de diagnose uit, deze set maakt alleen de verbinding.
✕De compacte koffer is uitgelegd op deze set plus ongeveer twaalf kabels; een grotere kabelverzameling past er niet bij.

Toepassingen en functionaliteiten

Deze set legt de verbinding tussen een Windows-pc met Jaltest-software en de regeleenheden van heftrucks, verreikers en hoogwerkers. De Jaltest Link V9 vertaalt de voertuigbus naar de pc, terwijl de kabels bepalen waar u binnenkomt, op de 16-pins OBD2-poort of via de multipins op een afwijkende connector. Hieronder staat wat er in de koffer ligt en wat u ermee doet.

Wat er in de koffer ligt

  • Jaltest Link V9 (70001015): De diagnose-interface, met 26-pins DB26 naar de kabel en USB-C naar de pc.
  • Multipin Kit (70002001): Twintig multipins JTP01 t/m JTP10 in blauw en geel, de aansluitkabel JTP101 en de voedingskabels JDC10AM2 en JDC20AM2.
  • JDC213.9: Verloopkabel van 26-pins DB26 naar de 16-pins OBD2-aansluiting.
  • JDC107.9B: Aansluitkabel van de Jaltest Link V9 naar de USB-C-poort van de pc.
  • JDC100: Verlengkabel van 100 cm tussen de Jaltest Link V9 en de machinekabel.
  • JDC60AM2: Voedingskabel die de Jaltest Link V9 via een USB-A-poort van spanning voorziet.
  • Compact Hardcase (70003015): Koffer van 505 × 381 × 146 mm met plaats voor deze set en ongeveer twaalf kabels.

Wat u ermee kunt doen

  • Foutcodes lezen en wissen: Op elke regeleenheid die de Jaltest MHE-module dekt.
  • Live data en parameters volgen: Bij diesel, LPG, gas en elektrische aandrijving.
  • Componenten aansturen: Kleppen, relais en actuatoren gericht in werking zetten.
  • Een afwijkende connector aanprikken: Met de multipins bereikt u een aansluiting waarvoor geen kant-en-klare kabel bestaat.
  • De interface los voeden: Met de JDC60AM2 werkt de Jaltest Link V9 ook als de diagnoseaansluiting geen spanning geeft.

Compatibele voertuigen en toepassingen

Bepalend is de softwaremodule, niet de koffer. Deze hardware hoort bij Jaltest MHE, de module voor intern transport- en hefmaterieel. Voor dit materieel is nooit een gestandaardiseerde OBD-aansluiting verplicht geworden, dus de merkeigen connectoren blijven ook op nieuwe machines in gebruik — daar zijn de multipins en de voedingskabels voor.

Intern transport- en hefmaterieel:

  • Heftrucks: Onder meer Hyster, Yale, Linde, Still, Jungheinrich, Toyota en Crown.
  • Verreikers: Telescopische verreikers.
  • Hoogwerkers: Knik- en schaarhoogwerkers, onder meer JLG, Haulotte en Genie.
  • Aandrijvingen en regelaars: Onder meer Zapi en Curtis in elektrisch materieel.
💡
Goed om te weten: De vier compacte hardwarekoffers van Jaltest zien er van buiten precies hetzelfde uit — dezelfde Compact Hardcase 70003015 met hetzelfde label op het deksel. Deze uitvoering herkent u aan de zevende kabel, de JDC60AM2. Werkt u niet op intern transport, kijk dan naar 70001052 voor bedrijfsvoertuigen en grondverzet, 70001060 voor landbouw of 70001053 voor vaartuigen.

Verpakkingsinhoud

  • 1x Jaltest Link V9 interface (70001015)
  • 1x Multipin Kit (70002001)
  • 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
  • 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
  • 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
  • 1x Jaltest (JDC60AM2) | USB-A Voedingskabel | Interface
  • 1x Jaltest (70003015) | Compact Hardcase

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer 70301001
Type Hardwareset voor voertuigdiagnose
Uitvoering Compacte koffer
Aantal onderdelen 7
Inhoud Jaltest Link V9 (70001015), Multipin Kit (70002001), JDC213.9, JDC107.9B, JDC100, JDC60AM2, koffer 70003015
Interface Jaltest Link V9, 26-pins DB26 naar de kabel, USB-C naar de pc
Multipinkit 70002001 — twintig multipins JTP01 t/m JTP10, JTP101, JDC10AM2, JDC20AM2
Verlengkabel JDC100, 100 cm
Voedingskabel JDC60AM2, USB-A
Toepassing Intern transport- en hefmaterieel (MHE)
Segment Hef- en Hijswerktuigen
Onderdeel van Het uitleesapparaat MHE
Afmetingen koffer 505 × 381 × 146 mm
