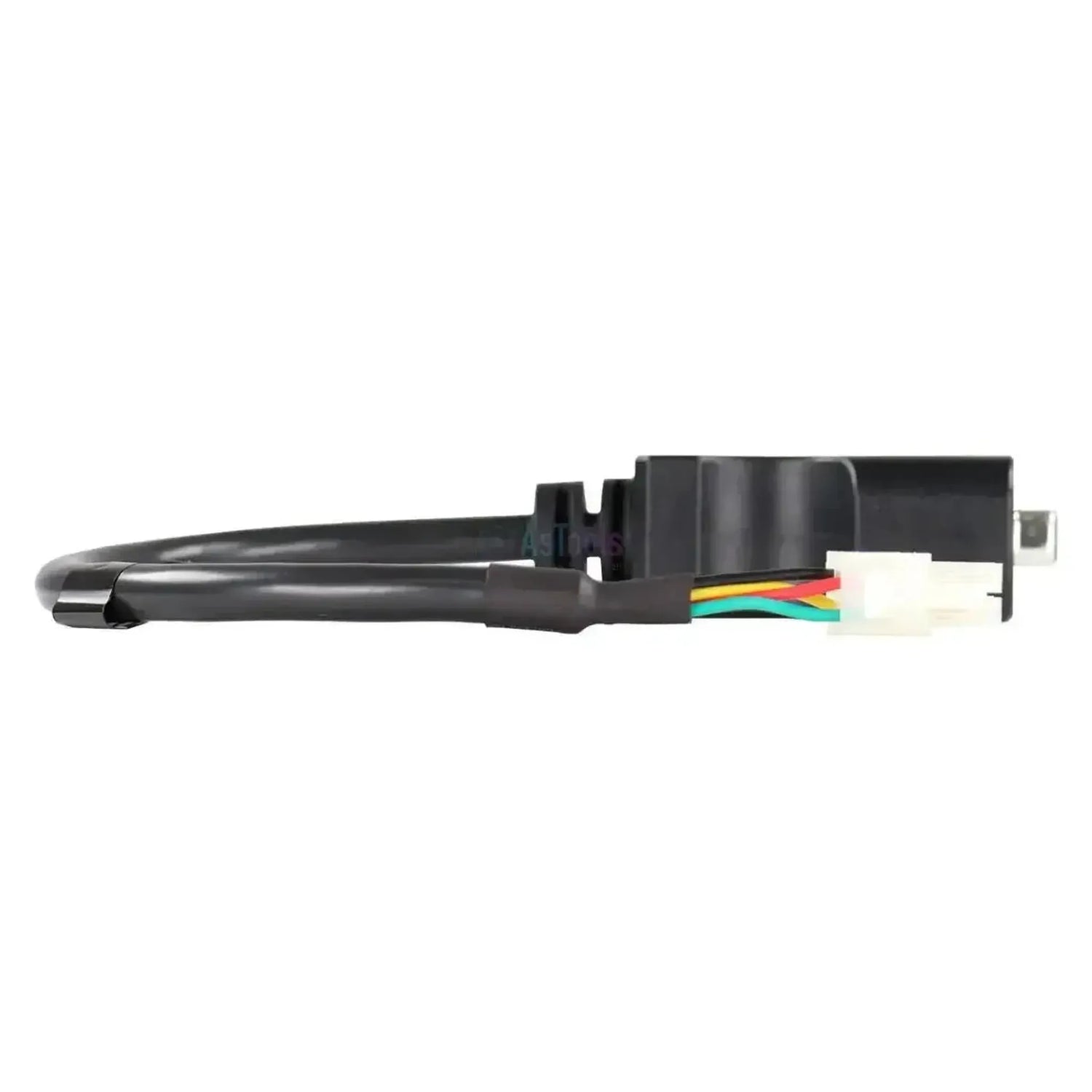

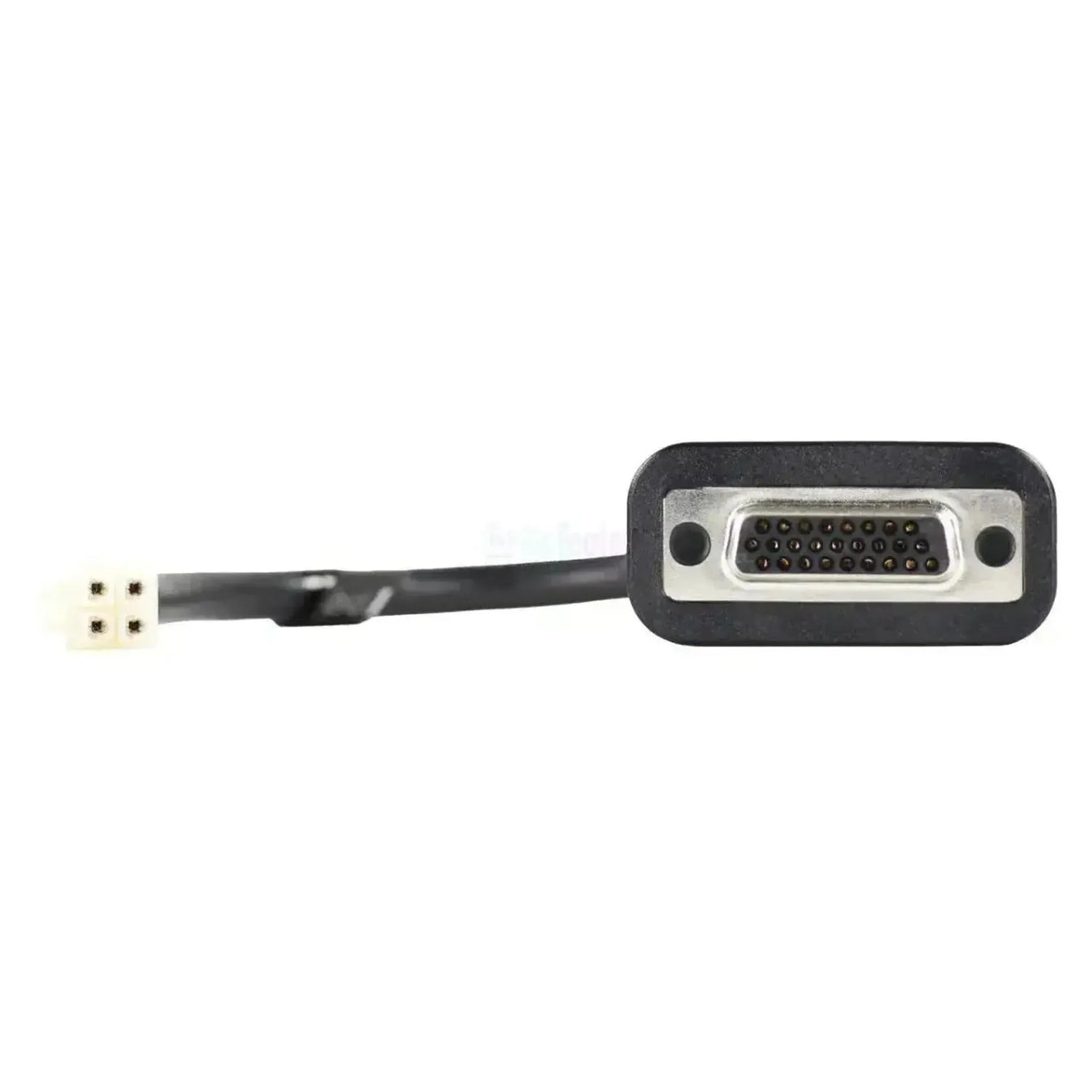

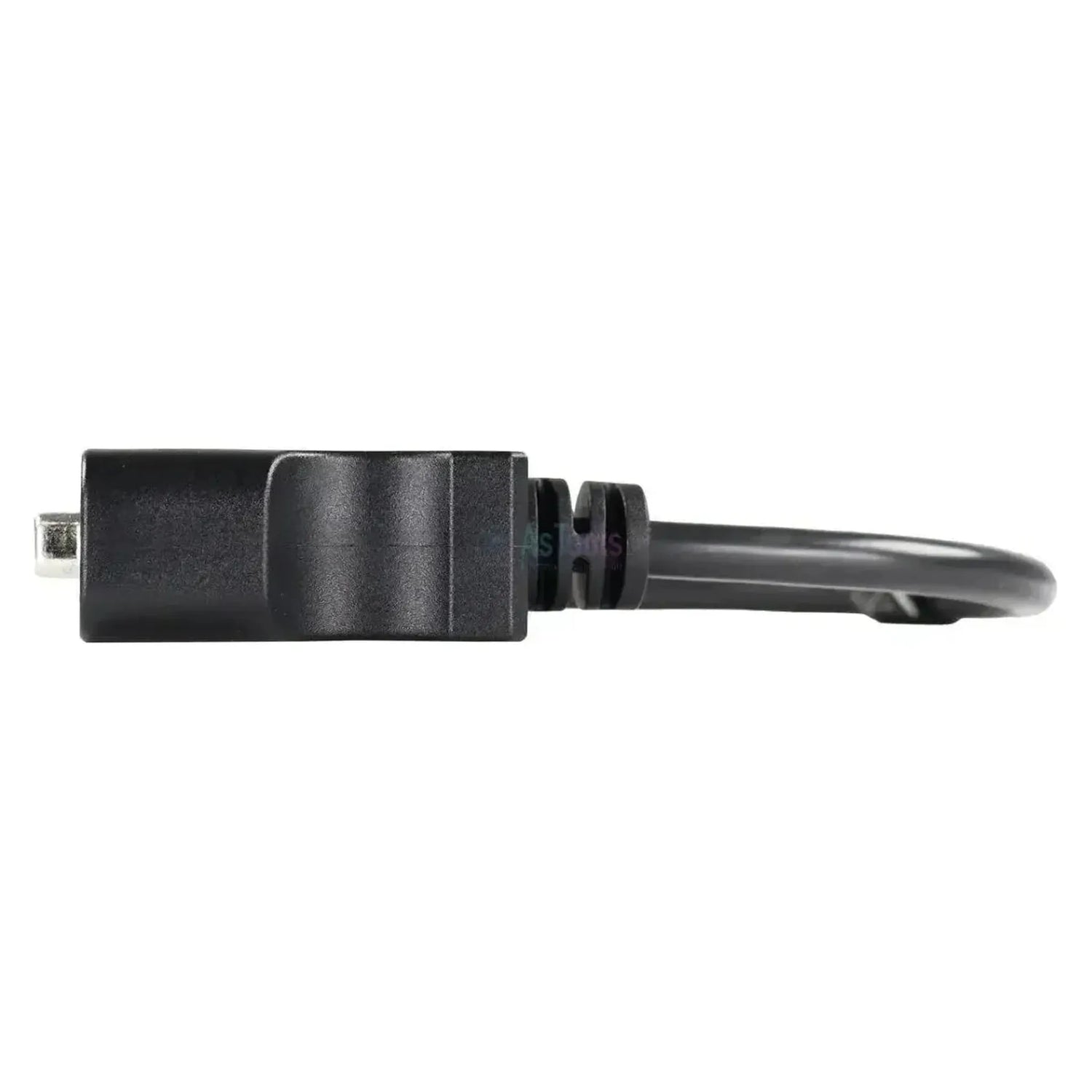

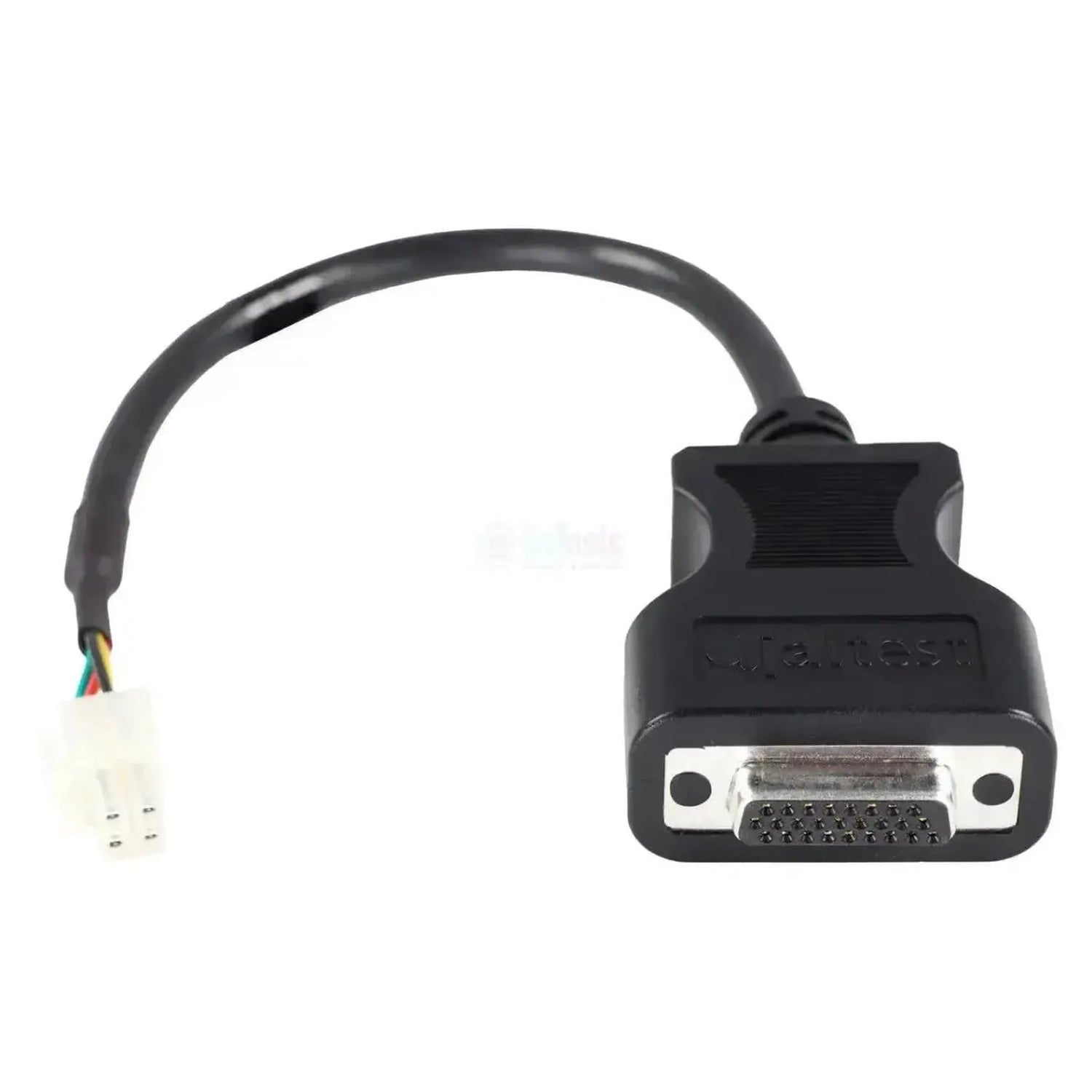

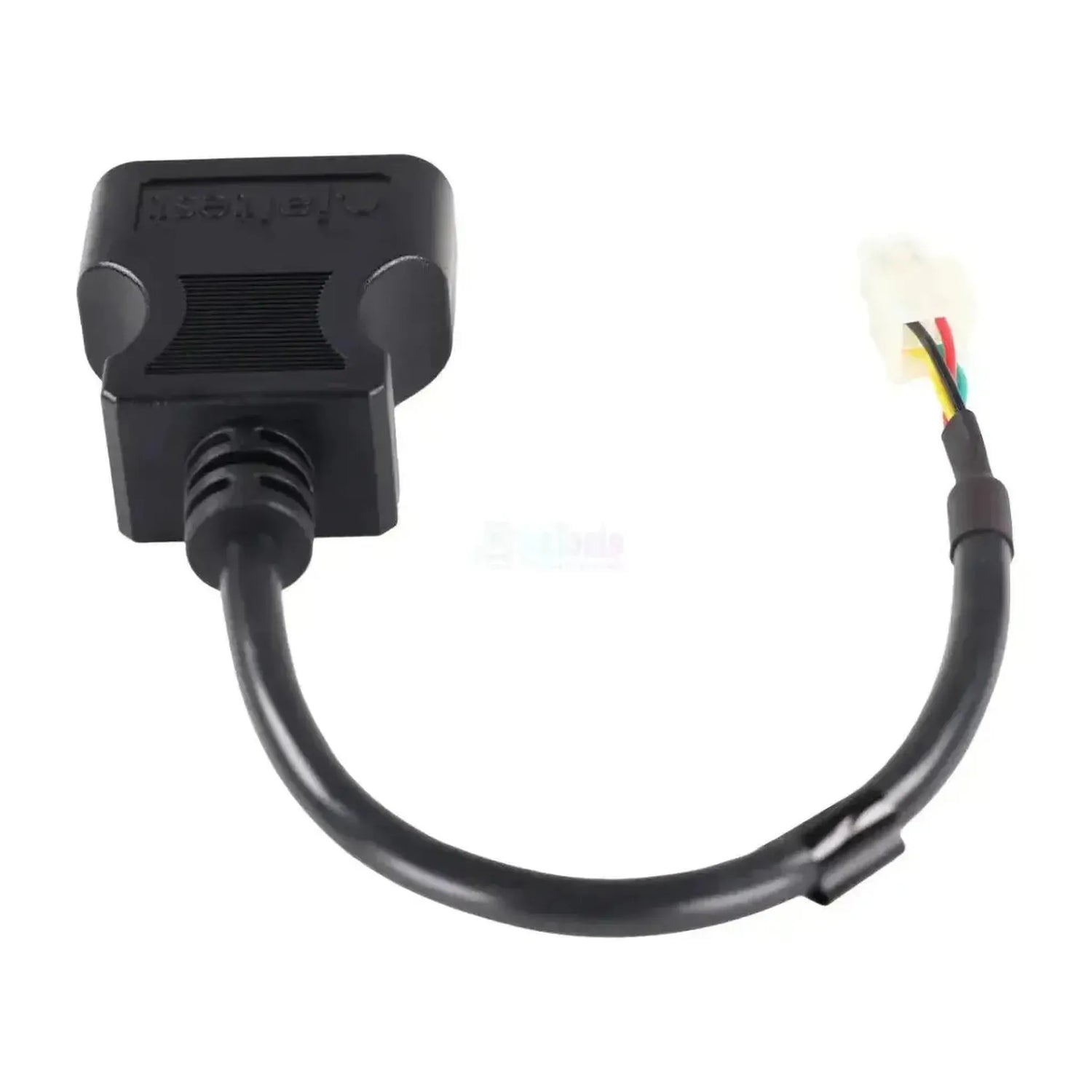

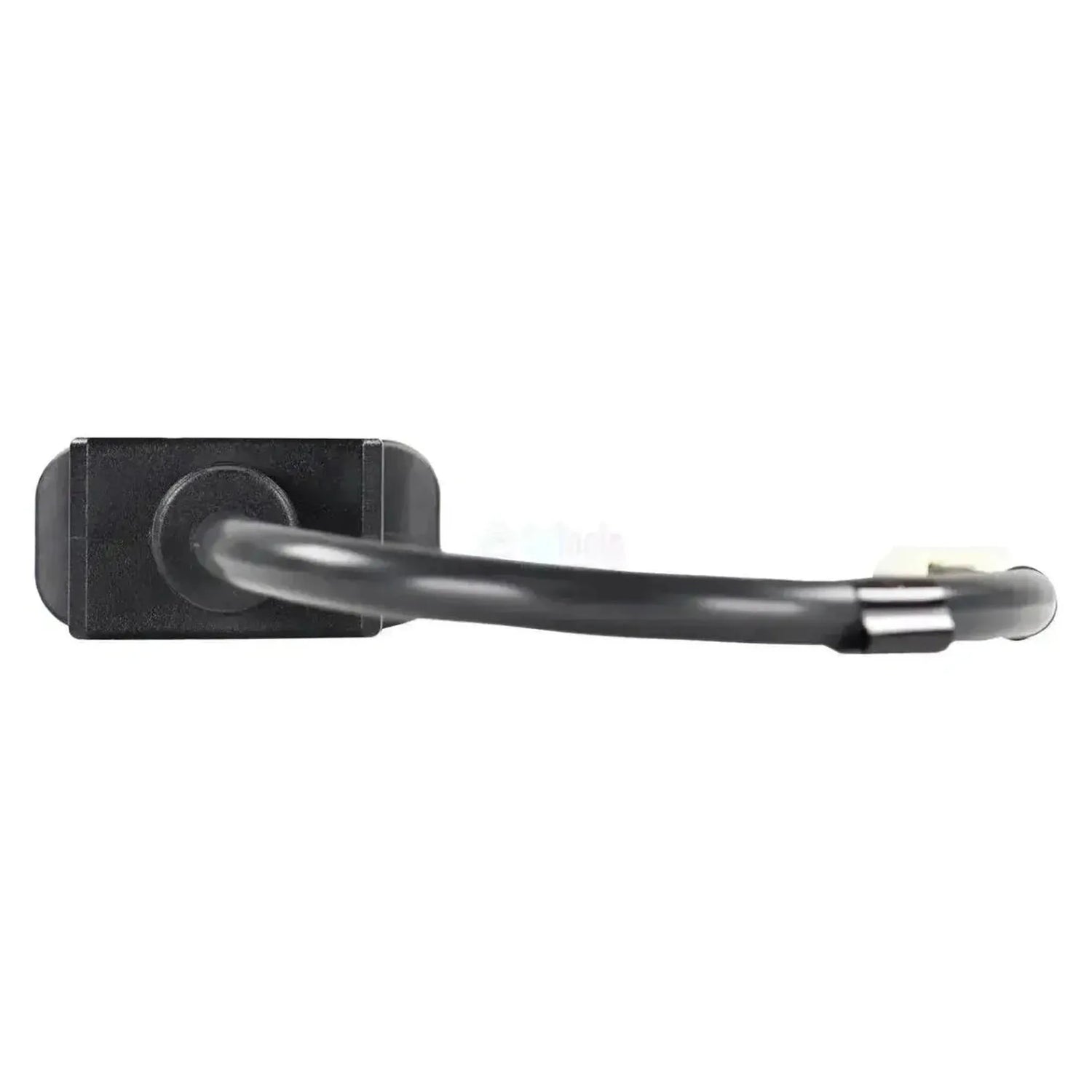

De Jaltest JDC566.9 is de diagnosekabel voor de Curtis-vermogensmodules in elektrisch aangedreven machines; hij koppelt de 4-pins diagnoseaansluiting van de Curtis-controller aan de 26-pins DB26-ingang van de Jaltest Link. Het is een doorlopende kabel van 30 cm zonder kastje en zonder aftakking: Aan de ene kant de DB26-stekker die rechtstreeks de Link in gaat, aan de andere kant een witte 4-pins connector zonder omhullend vergrendelhuis. Op de kabel zit alleen een CE-label.
Zodra de verbinding staat, bereikt de Jaltest-software de motorcontroller die in heftrucks, magazijntrucks en hoogwerkers de rij- en hefmotoren aanstuurt. Jaltest voert die controllers in de MHE-dekking op als Power module (CPM), per serie apart, van de 1212 tot en met de 1243. Officieel heet de kabel Diagnosekabel voor Curtis. Bij de series 1212, 1232 en 1236 staat naast foutcodes en meetwaarden ook het instellen van parameters in de dekking; bij de 1243 wijkt de functieset af. De kabel valt onder Jaltest MHE (Material Handling Equipment).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de Curtis-vermogensmodule van de machine. Jaltest voert elke controllerserie apart op in de dekking.
Regeleenheden die u kunt benaderen
- Power module (CPM), Power module: De Curtis-vermogensmodule zoals Jaltest die in de dekking noemt.
- Curtis 1212, 1220, 1228 en 1230: De series voor de lichtere aandrijvingen en hulpfuncties.
- Curtis 1232, 1236 en 1243: De zwaardere series; bij de 1243 wijkt de functieset af.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de vermogensmodule uitlezen en na reparatie leegmaken.
- Meetwaarden bekijken: De actuele waarden van de sensoren en ingangen van de controller.
- Parameters instellen: Bij onder meer de 1212, 1232 en 1236 staat het uitlezen en aanpassen van de configuratie in de dekking.
- Live datamonitoring: De waarden van de controller tijdens bedrijf volgen in cijfers en grafiek.
Compatibele voertuigen en toepassingen
Bepalend is de controller, niet het machinemerk. Deze kabel hoort bij de Curtis-vermogensmodules met de 4-pins aansluiting in elektrisch aangedreven machines; welke aansluiting er bij u op de controller zit, controleert u ter plekke.
Verschil met de JDC569.9
De JDC566.9 en de JDC569.9 dragen in de Jaltest-documentatie dezelfde omschrijving, maar het zijn twee verschillende kabels. Ze komen aan beide uiteinden overeen: Machinezijde een 4-pins Curtis-connector, interfacezijde de 26-pins DB26 van de Link. Het verschil zit ertussenin. De JDC566.9 is een passieve verloopkabel van 30 cm met een losse witte 4-pins connector. De JDC569.9 heeft halverwege een dichtgelast kastje met elektronica in de streng, draagt de markering 12/24 V ONLY en heeft de 4-pins connector in een zwart vergrendelhuis zitten. Leg die twee vormen naast de aansluiting op uw controller: De vorm van de connector en de aanwezigheid van het kastje wijzen uit welke van de twee erbij hoort.
Toepassing:
- Elektrische heftrucks, magazijntrucks en hoogwerkers met een Curtis-vermogensmodule
- Curtis-series in de Jaltest-dekking: 1212, 1220, 1228, 1230, 1232, 1236 en 1243
- Bouwjaar niet bepalend: Voor intern transport geldt geen verplichte diagnoseaansluiting, dus deze stekker blijft in gebruik
Verpakkingsinhoud
- 1x Jaltest (JDC566.9) | Curtis 4-pins OBD - 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC566.9 |
| Type | Verloopkabel, passief (geen elektronica in de kabel) |
| Toepassing | Curtis vermogensmodules (Power module CPM) |
| Lengte | 30 cm |
| Aansluiting machinezijde | 4-pins Curtis, witte connector zonder vergrendelhuis |
| Aansluiting interfacezijde | 26-pins DB26 |
| Interface | Jaltest Link, rechtstreeks op de 26-pins DB26-poort |
| Regeleenheden | Power module (CPM), series 1212, 1220, 1228, 1230, 1232, 1236 en 1243 |
| Segment | Hef- en Hijswerktuigen |
| Jaltest-module | Jaltest MHE (Material Handling Equipment) |
| Nodig om te gebruiken | Jaltest Link met geldige softwarelicentie |
