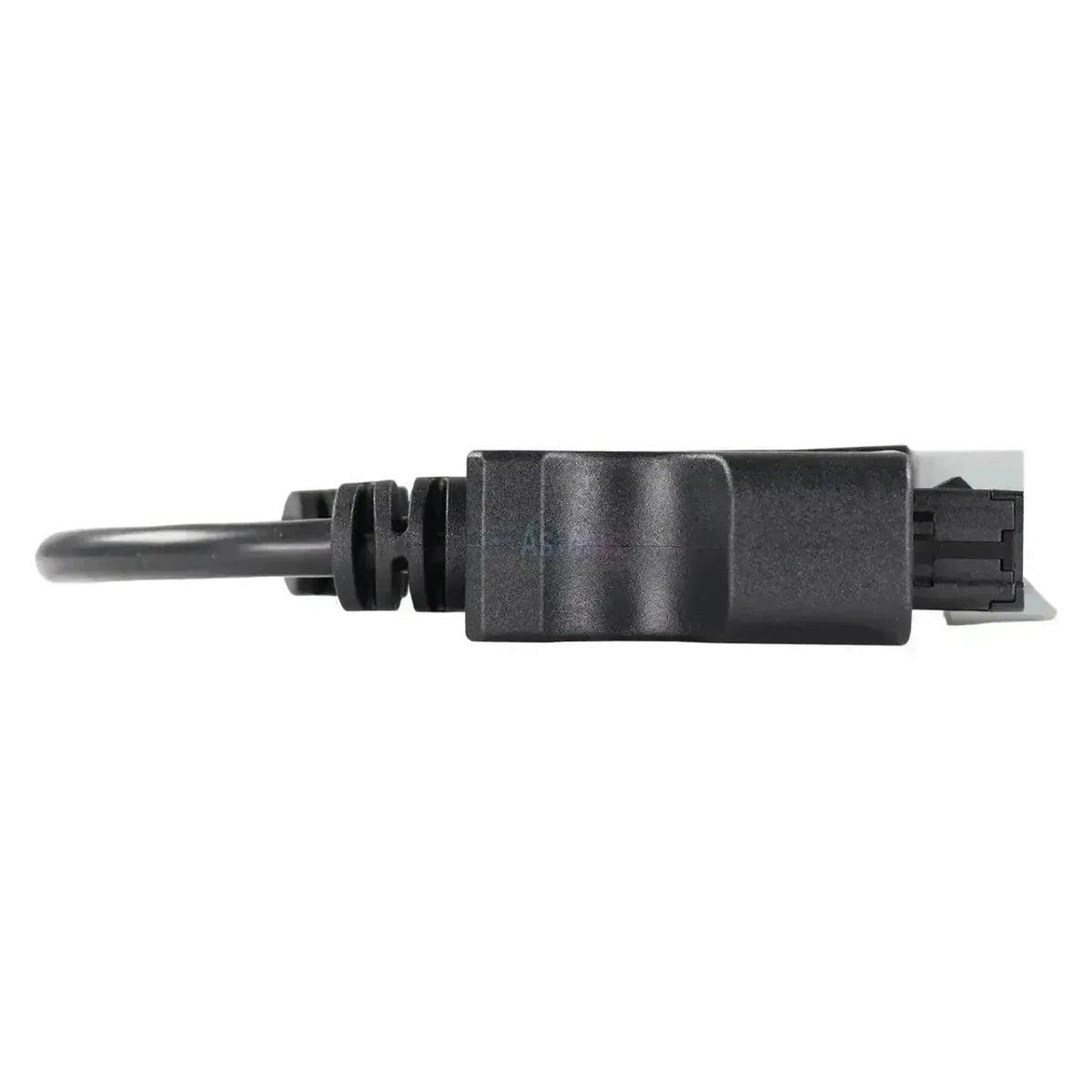

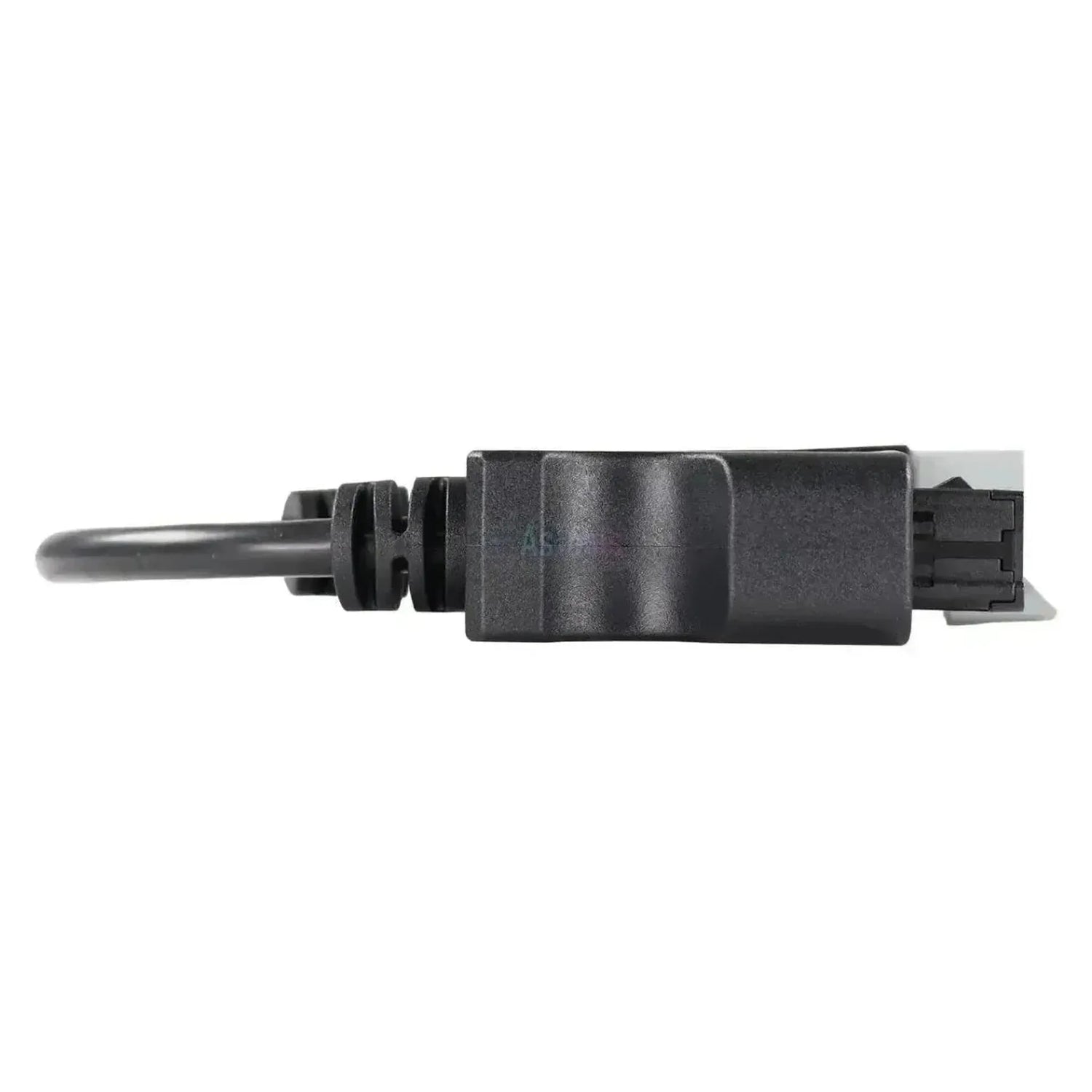

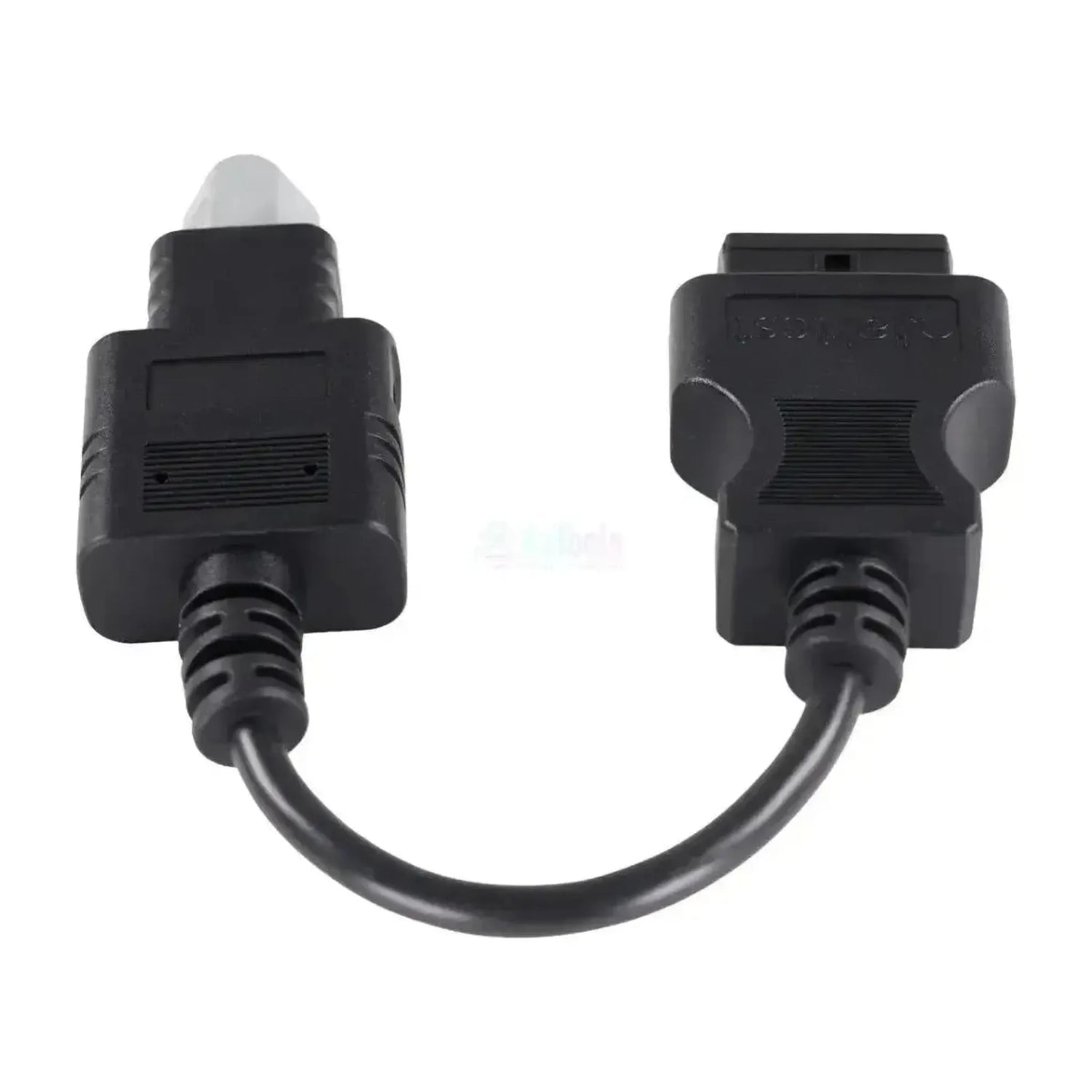

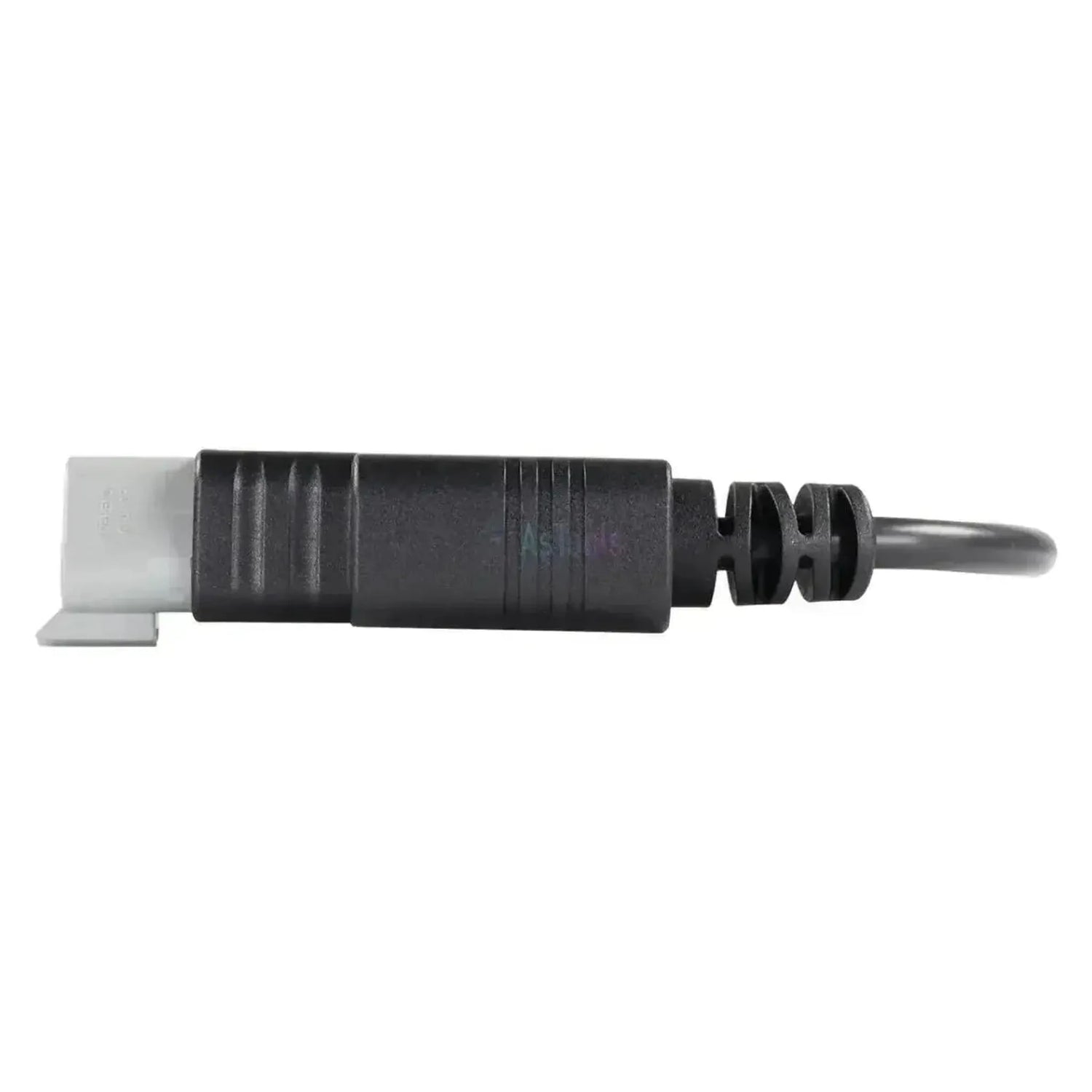

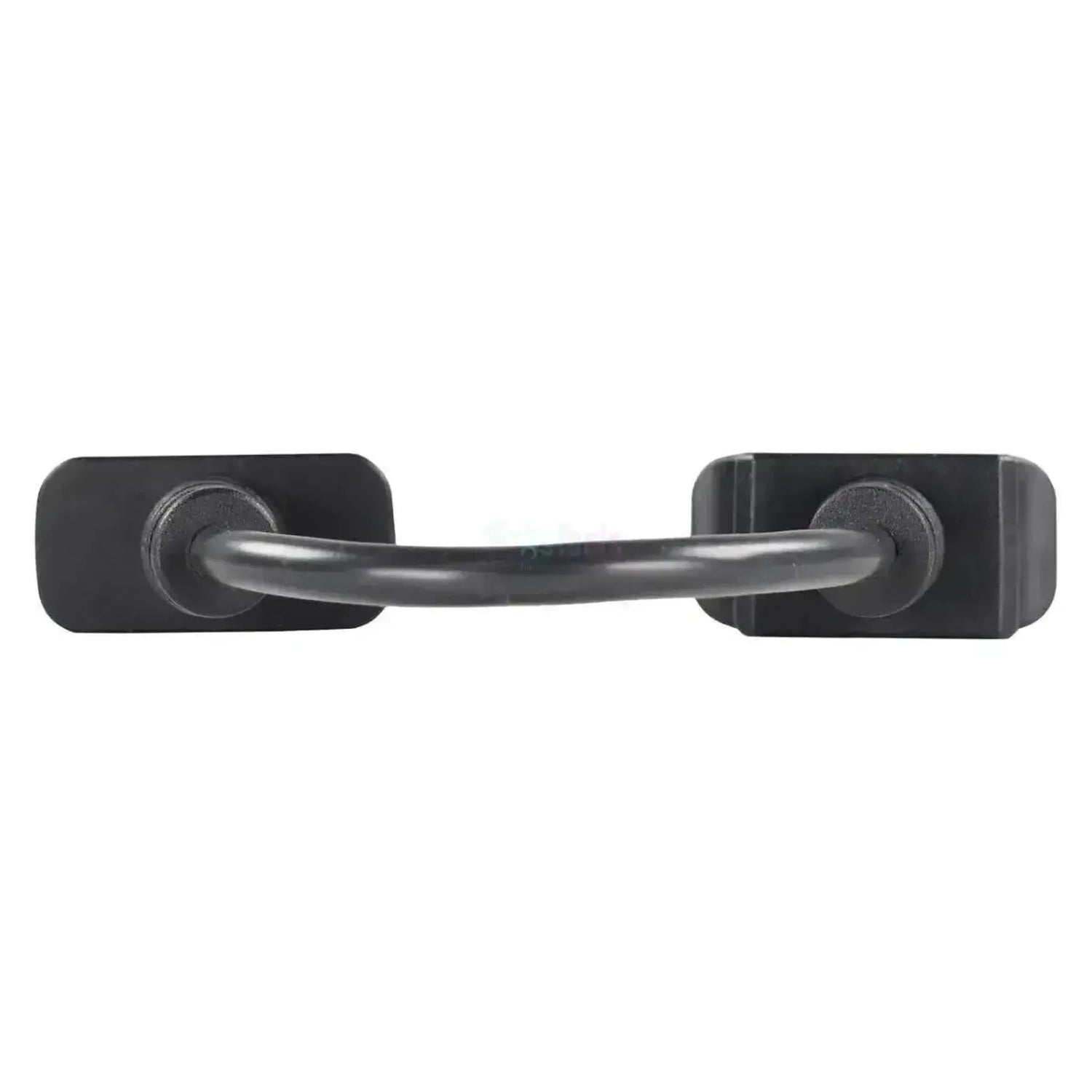

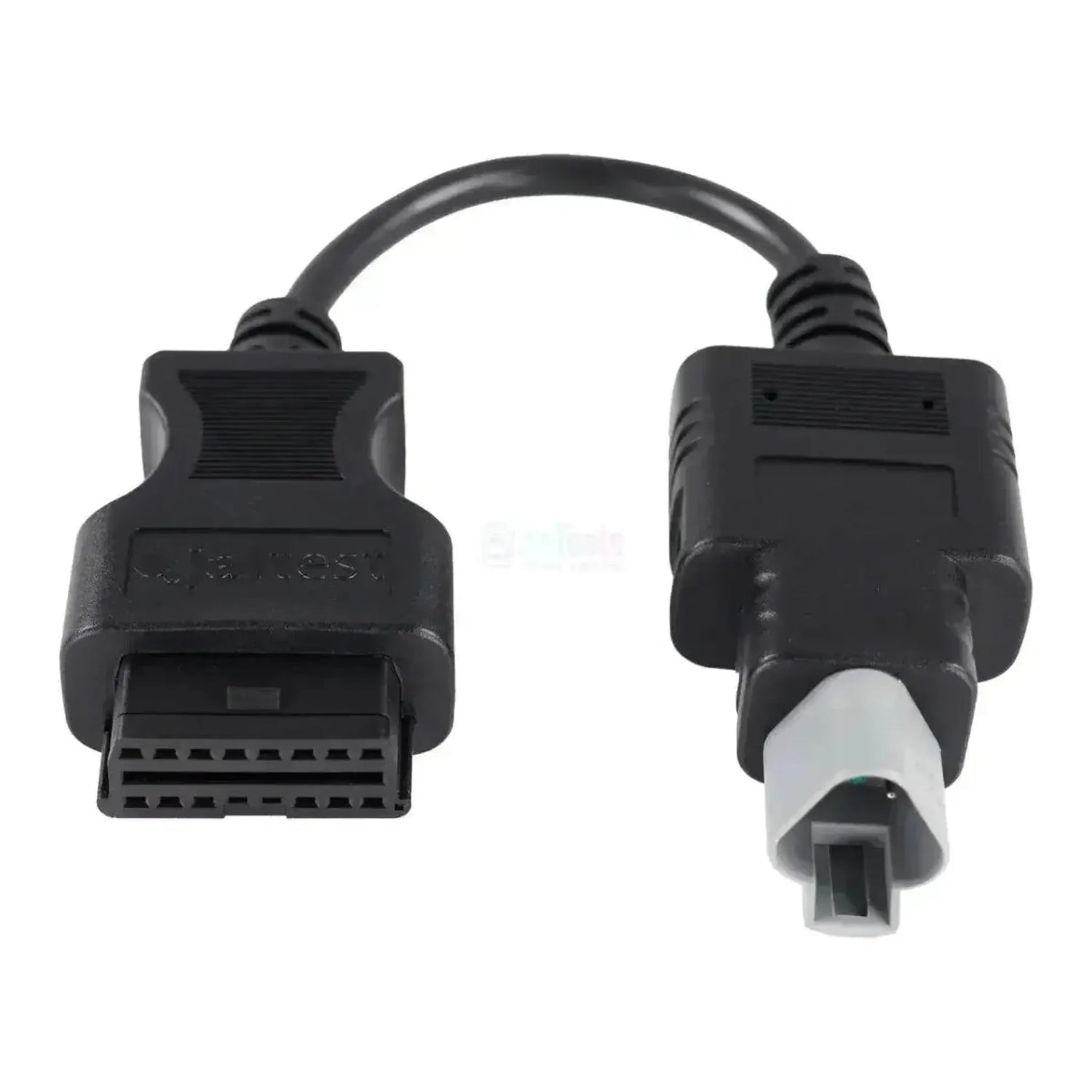

Jaltest JDC609A er diagnosticerkablet til Evinrude-påhængsmotorer med producentens egen 3-polet-stik. På motorsiden sidder en grå 3-polet-stik i et sort fordelingshus; på interfacesiden ender kablet på 16-polet OBD2-koblingen på dit Jaltest-diagnosticerkabel. En særlig egenskab er en separat strømforsyningsgren: Fra samme fordelingshus løber en rød og en sort ledning med batteriklemmer, som du kan bruge til at føde forbindelsen direkte fra bordakkumulatoren.
Med denne forbindelse læser Jaltest-udstyret motorreguleringen og betjeningselektronikken: ECM fra EFI-motorerne fra 1999-2001, EMM fra FICHT RAM- og E-TEC-motorerne, EMM G2 fra E-TEC G2 og EST, gas- og skiftebetjeningen på den samme G2. På motorreguleringerne står den fulde funktionsliste, inklusiv parametre, kalibrering og reset; på EST mangler live-data. Evinrude holdt den samme diagnostiklinje på tværs af tre motorgenerationer, så et enkelt stik er nok. Kablet er omfattet af Jaltest Marine.
FORDELE
VIGTIGE PUNKTER
Anvendelser og funktionaliteter
Via denne forbindelse får du adgang til motorreguleringen på Evinrude-påhængsmotoren med Jaltest-softwaren og, på den nyeste generation, gas- og skiftebetjeningen. Hvilken enhed du møder afhænger af motorgenerationen: ECM på EFI-blokke, EMM på FICHT RAM og E-TEC, EMM G2 på E-TEC G2. Enhederne nedenfor kommer fra Evinrude-dækningen i Jaltest Marine.
Kontrolenheder, du kan få adgang til
- EMM, motorregulering: Motorstyringsmodulet for FICHT RAM- og E-TEC-motorerne, med fejlkoder, målte værdier, komponentbetjening, data fra kontrolenheden, parametre, kalibrering, reset og live-data.
- EMM G2, motorregulering: Det samme modul på E-TEC G2 med den samme brede funktionsliste.
- ECM, motorregulering: Motorreguleringen for EFI-motorerne fra 1999-2001, også med fejlkoder, målte værdier, komponentbetjening, parametre, kalibrering og reset.
- EST, gas- og skiftebetjening: Kontrolenheden for betjeningshåndtagene på E-TEC G2 med fejlkoder, målte værdier, komponentbetjening, data fra kontrolenheden, parametre og kalibrering.
Hvad du kan gøre
- Fejlkoder læses: Læs fejlhukommelsen på motorreguleringen, med beskrivelse af den opdagede fejl.
- Se målværdier og følg med live: De aktuelle sensorværdier, som du kan følge i realtid, mens motoren kører.
- Betjene komponenter: Styre aktuatorer direkte, blandt andet til en cylinderbalancetest.
- Juster parametre og kalibrering: Indstil konfigurationer og udfør kalibreringsprocedurer.
- Nulstille vedligeholdelse: Nulstille tællere og værdier efter en indgreb på motorreguleringerne.
Kompatible køretøjer og anvendelser

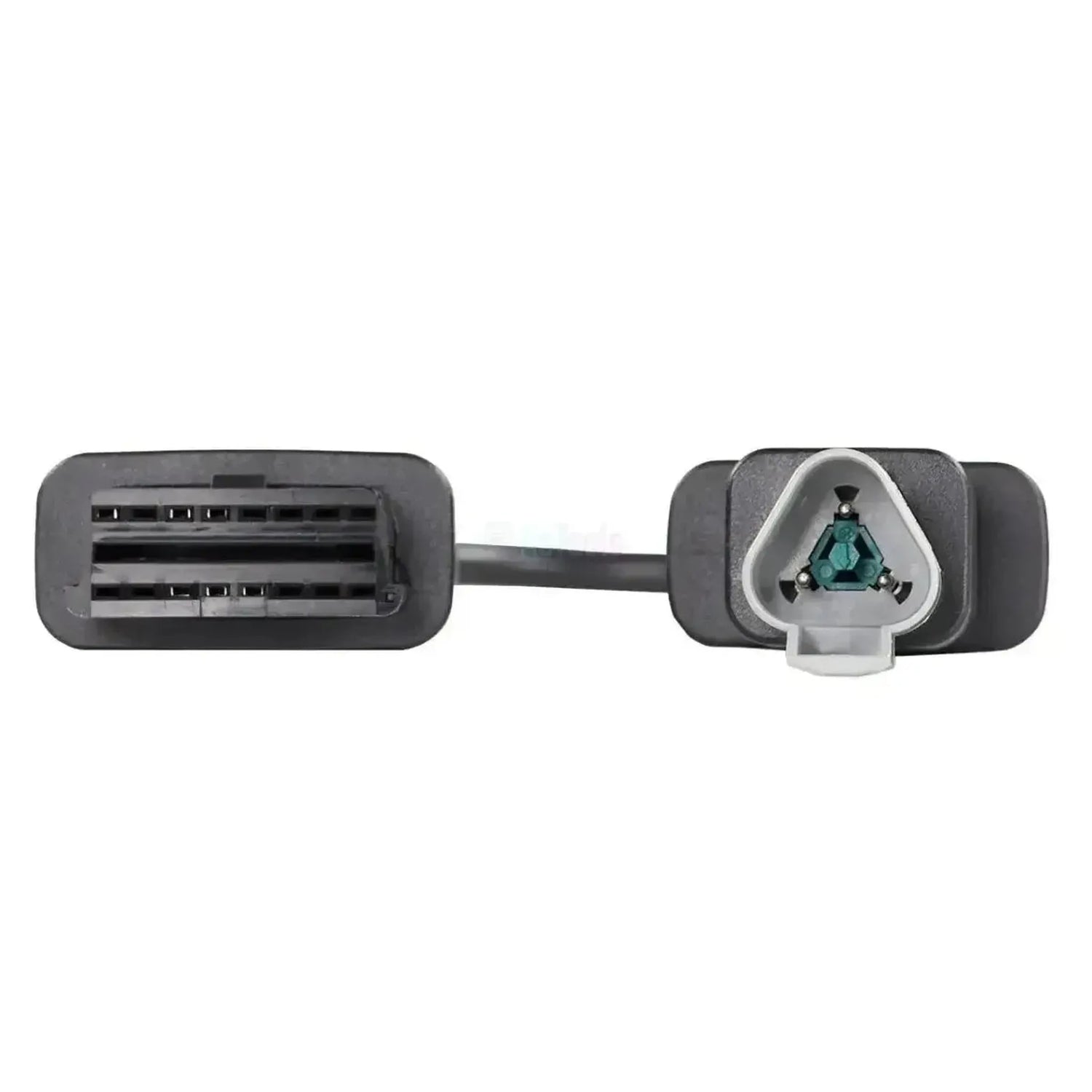

Det afgørende er stikket, ikke modellen. Dette kabel passer til alle Evinrude-påhængsmotorer med 3-polet diagnostiktilslutningen. Evinrude holdt denne linje på tværs af tre motorgenerationer, fra EFI-blokke fra 1999 til E-TEC G2. Det kan genkendes på den grå stik med tre ben i det sorte hus; motorens typnummer siger mindre.
Evinrude:
- EFI-serie: 40 EFI, 50 EFI og 70 EFI [1999-2001]
- FICHT RAM-serie: FICHT RAM 75, 90, 115, 135, 150, 175, 200, 225 og 250
- E-TEC-serie: E-TEC 15 til E-TEC 300, inklusiv HO-udførelserne (15 HO, 90 HO, 115 HO, 135 HO, 150 HO, 200 HO, 225 HO og 250 HO)
- E-TEC G2-serie: E-TEC G2 150 til G2 300, inklusiv HO-udførelserne
Pakkeindhold
- 1x Jaltest (JDC609A) | Evinrude 3-polet OBD – 16-polet OBD2 Adapterkabel | Motorbåd
Tekniske specifikationer
| Specifikation | Beskrivelse |
|---|---|
| Mærke | Jaltest (Cojali) |
| Referencenummer | JDC609A |
| Type | Adapterkabel |
| Anvendelse | Evinrude påhængsudenbordsmotorer med 3-polet diagnostikforbindelse |
| Længde | 28 - 30 cm |
| Interface | Jaltest Link V8.1 |
| Tilslutning motorsiden | 3-polet grå stik i sort fordelingshus med separat strømgren med batteriklemmer |
| Tilslutning interfacesiden | 16-polet OBD2 |
| Kontrolenheder | EMM, EMM G2 og ECM (motorregulering), EST (gas- og koblingsbetjening) |
| Segment | Motorbåd |
| Jaltest-modul | Jaltest Marine |
| Del af kablersæt | Marine-kablersæt fartøj (70002008) og påhængsmotor (70002025) |
| Påkrævet forlængelseskabel | JDC100B (2,5 m SUBD-26) ved brug med Jaltest Link V9 |
