Jaltest  |  SKU: JDC101A

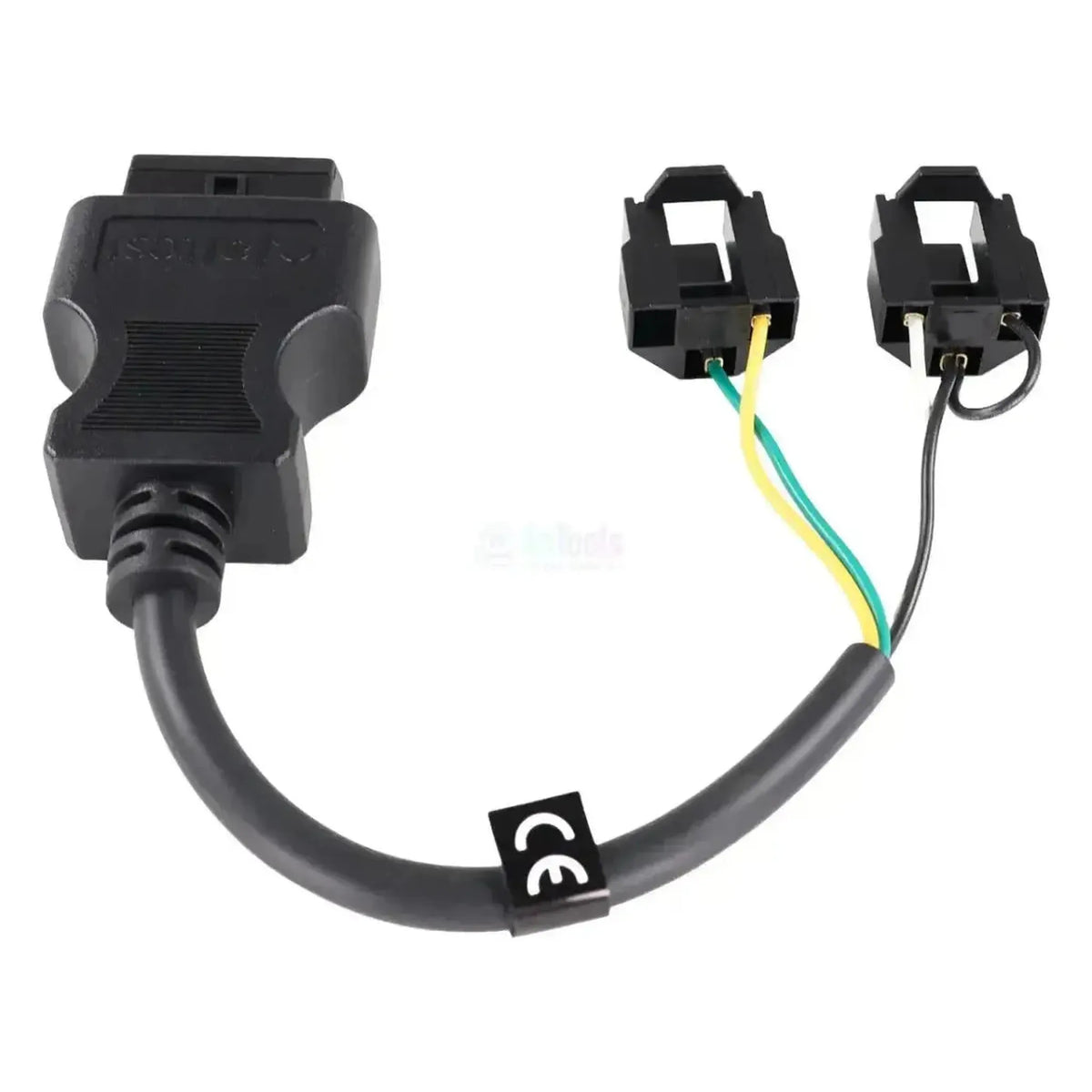

Jaltest (JDC101A) | Haldex Modal (ABS) 3+3-polet OBD – 16-polet OBD2 adapterkabel | Trailer

€72,95 inkl.
€60,29 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

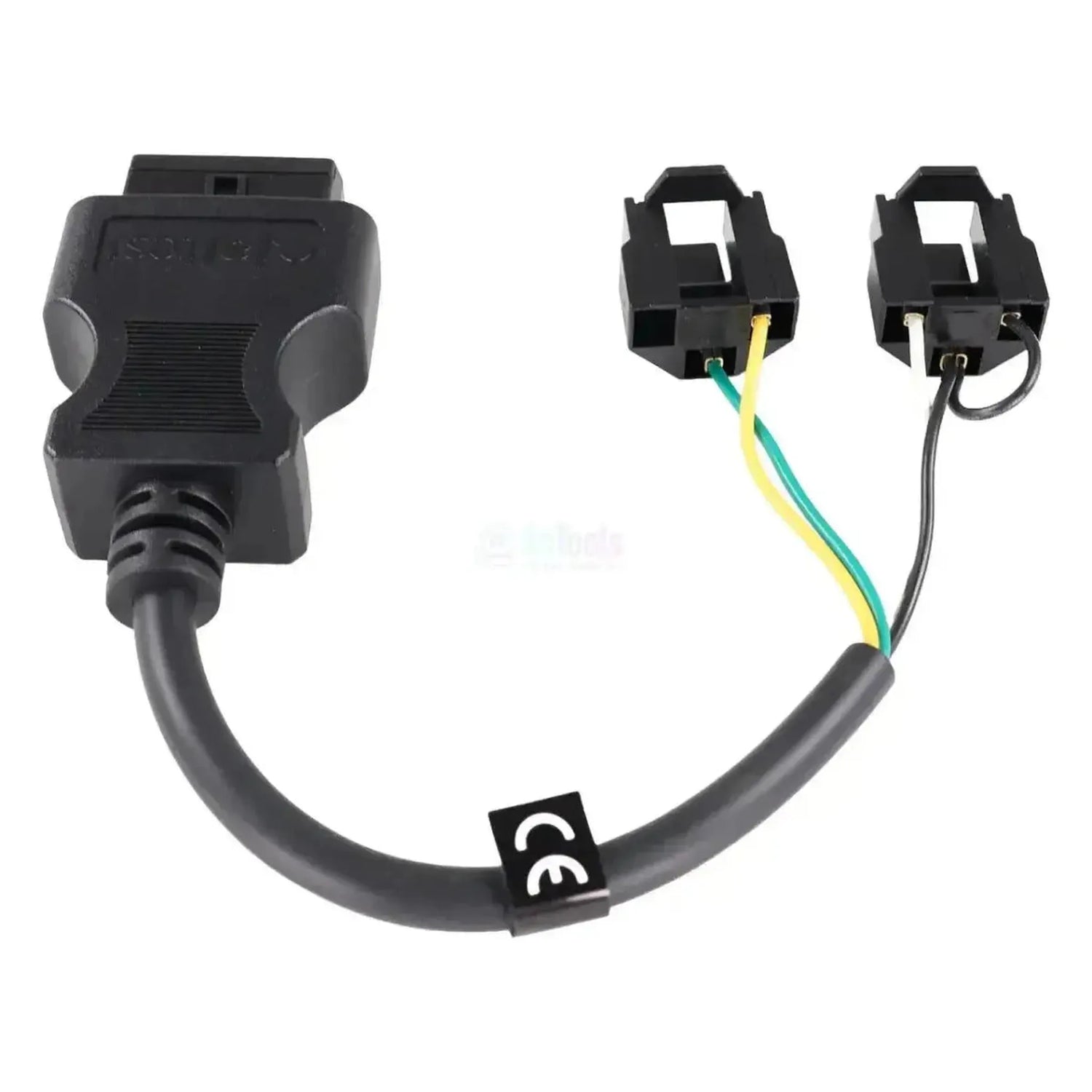

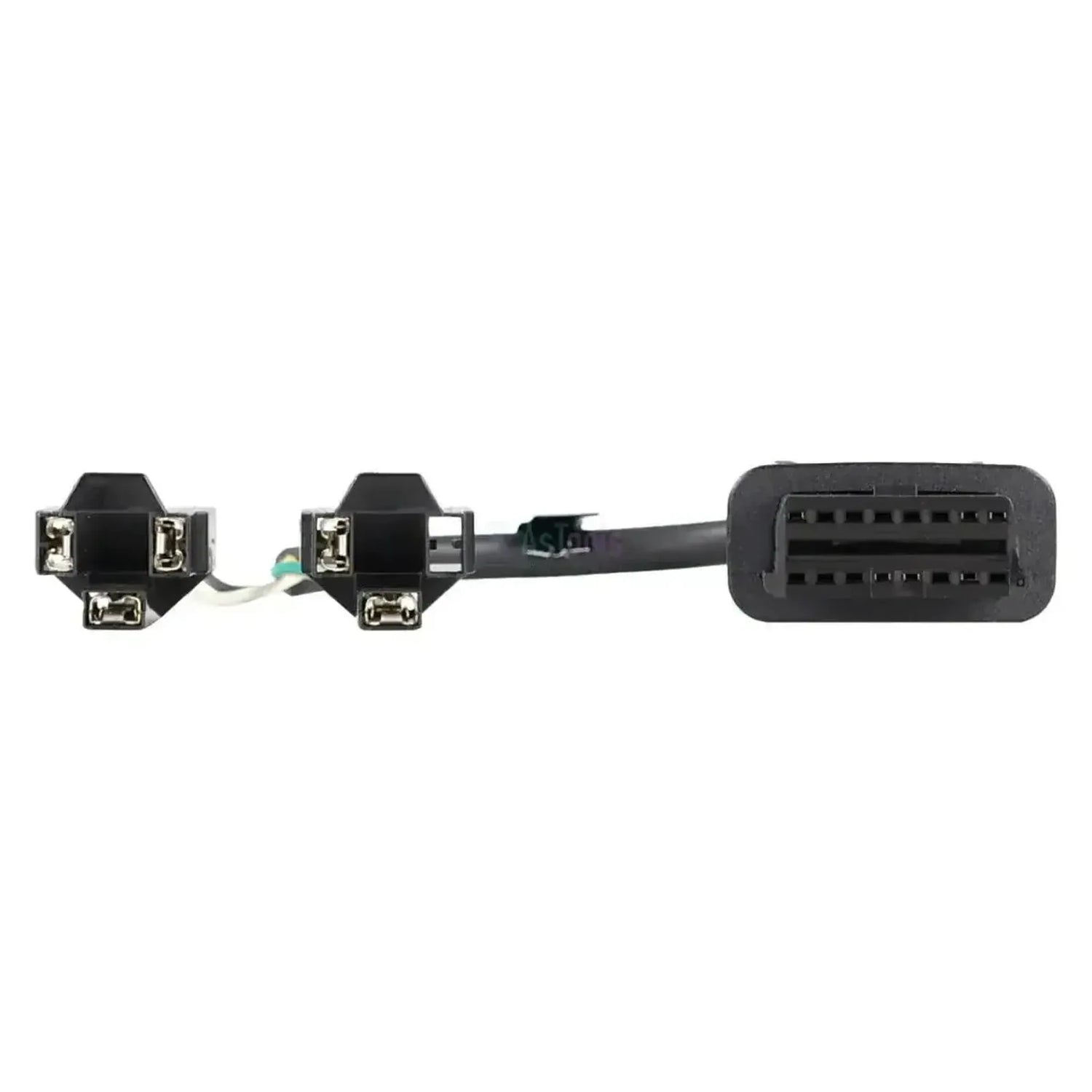

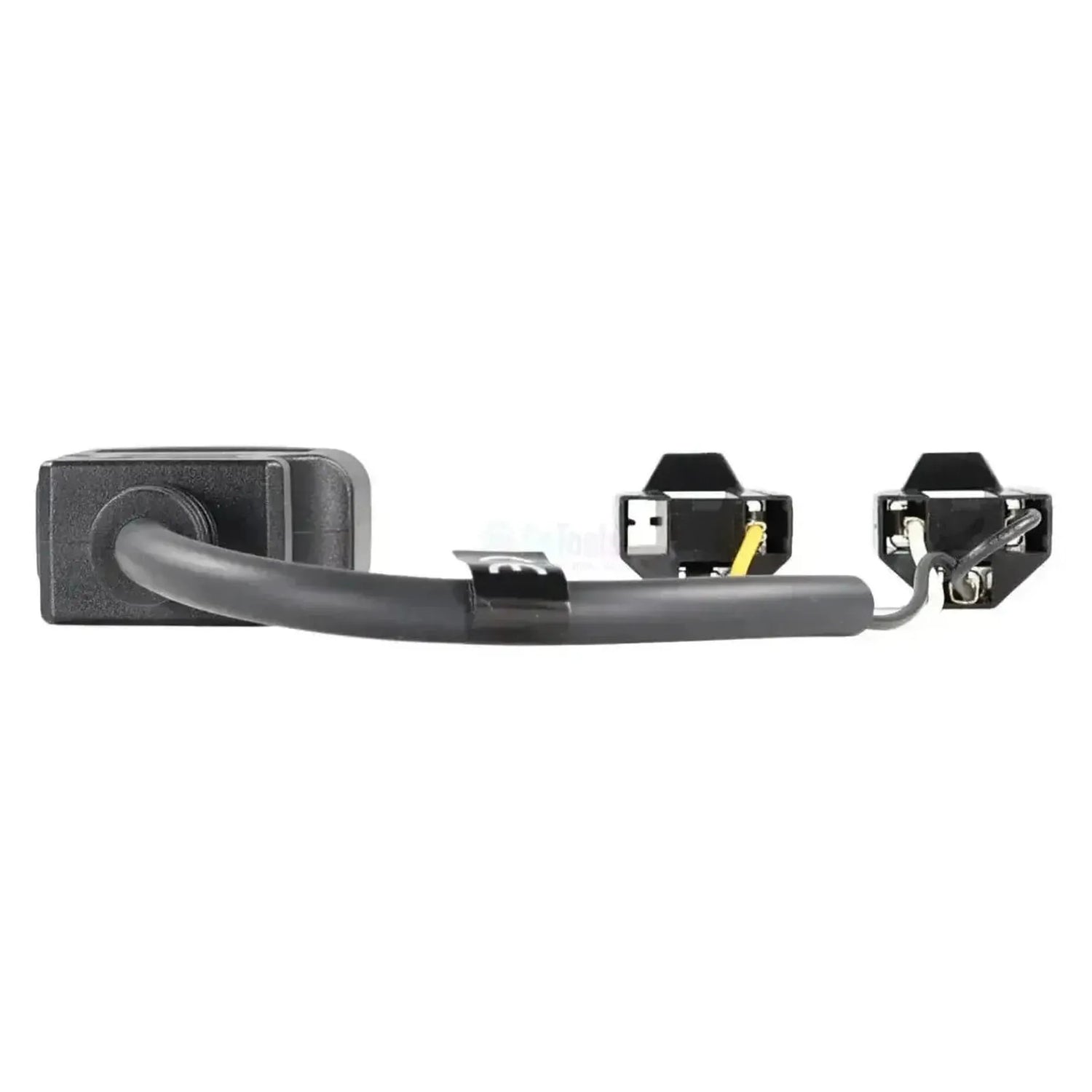

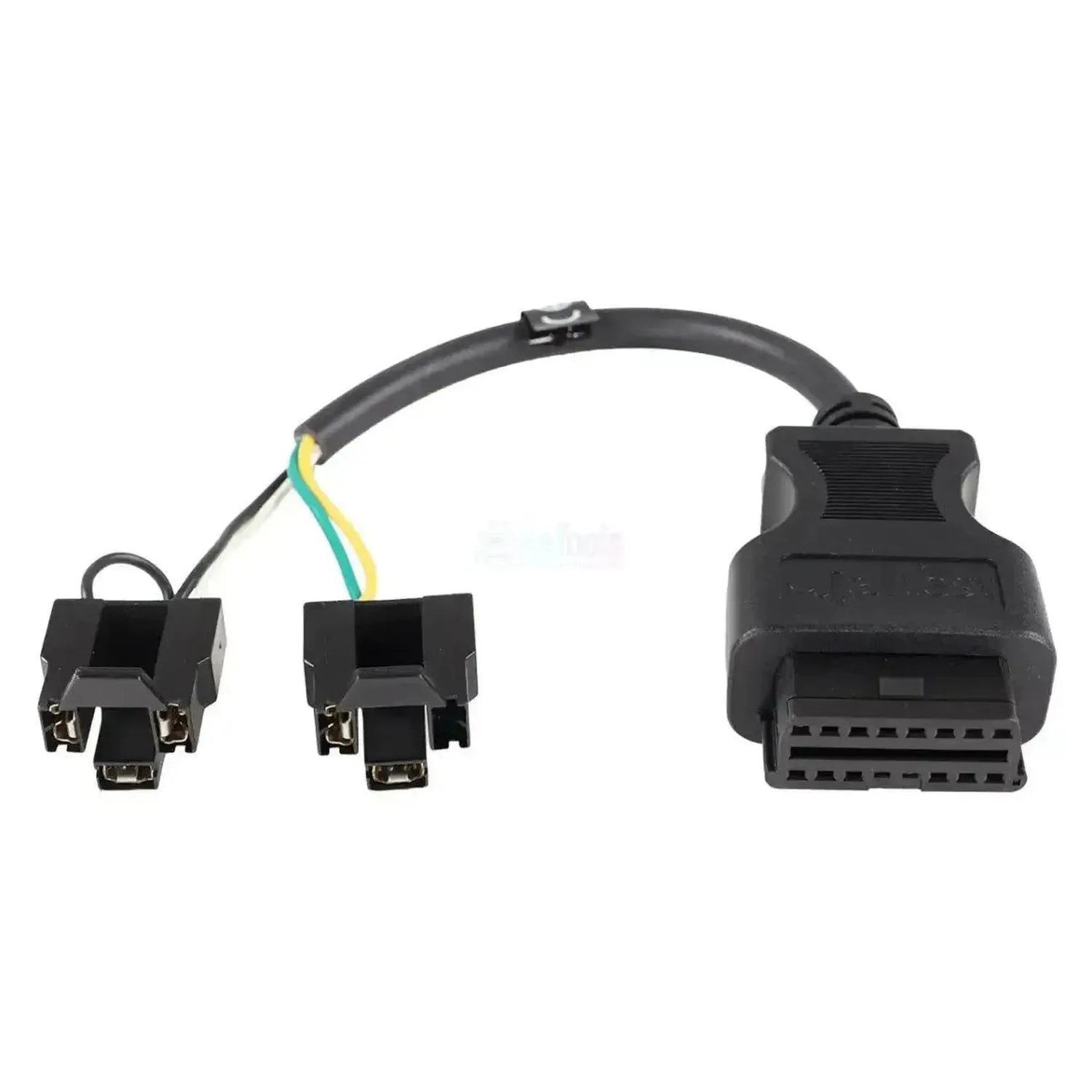

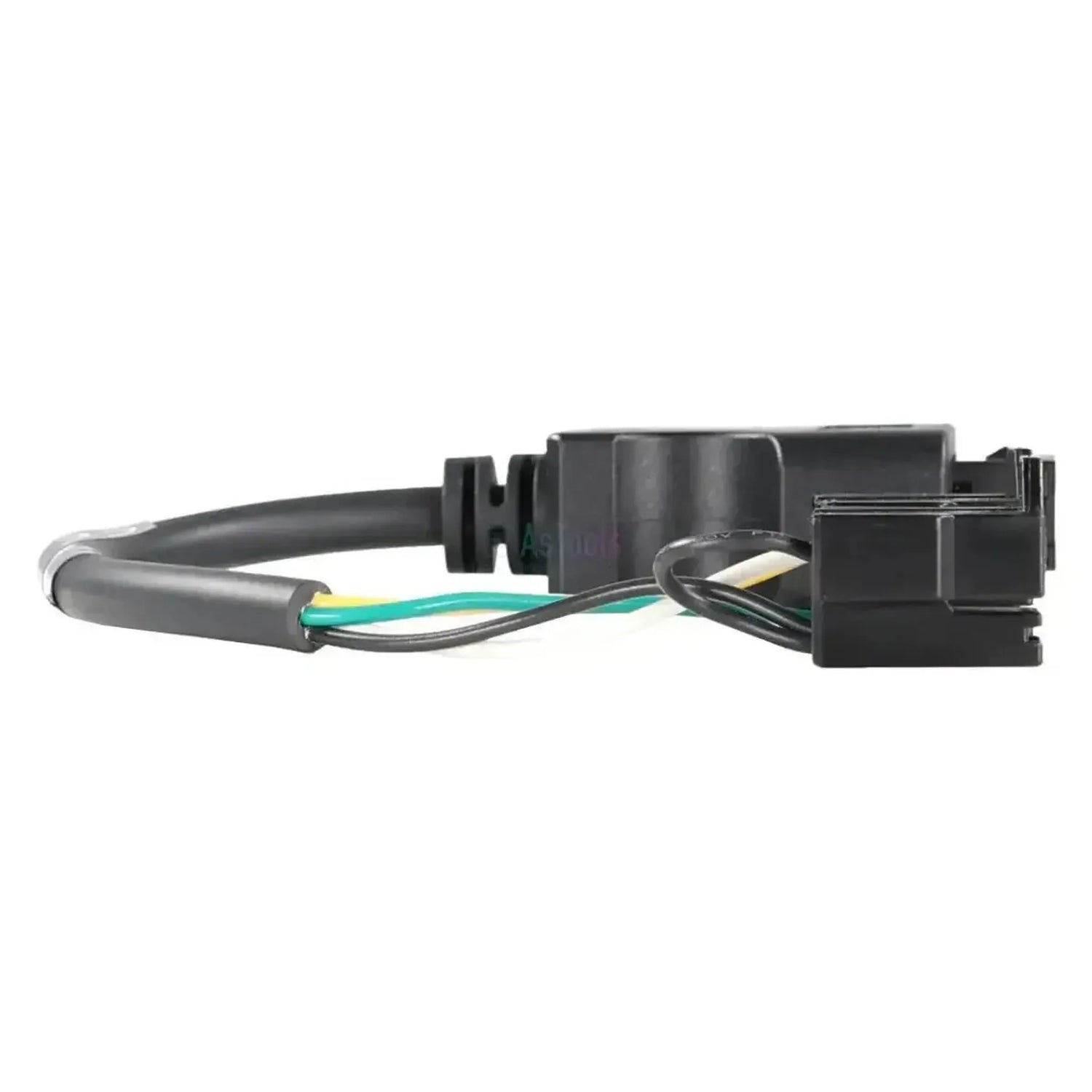

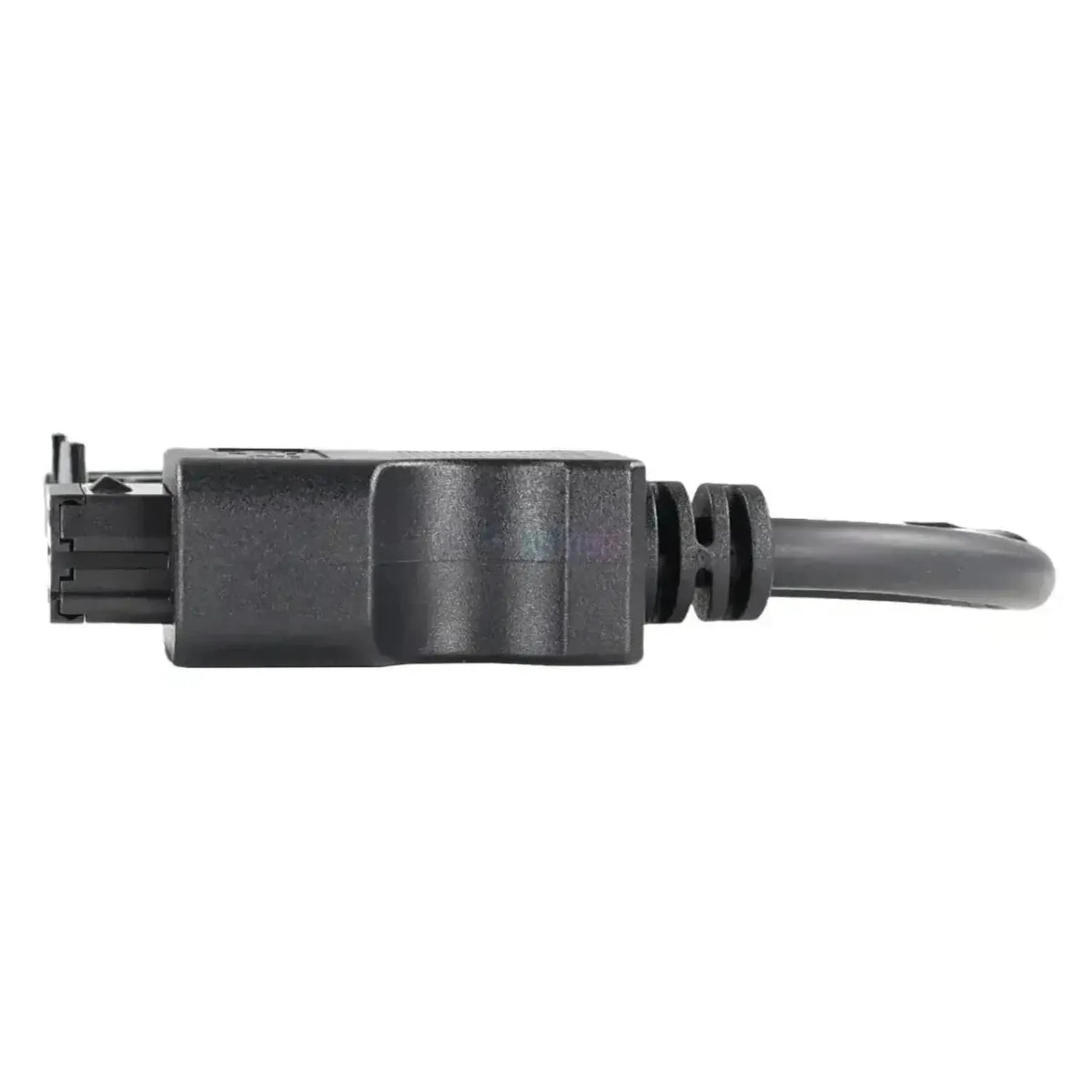

Jaltest JDC101A forbinder 3+3-polet diagnoseфorbindelsen på Haldex Modal-trailerbremseanlægget til 16-polet OBD2-indgangen på din Jaltest-diagnosticeringskabel. Bag OBD2-stikket går et sort kabel, som ender i to identiske sorte stikkerkonnektorer med hver tre kamre. I det ene hus sidder tre messingfarvede fladstiftkontakter, i det andet to, med ét kammer ubeset; de to huse er indbyrdes forbundet med en hvid og en grøn leder. Begge huse har kontakter og danner således ikke et kompatibelt par: De går hver på en egen stiftblok på Modal-enheden. Kablet er 28 til 30 cm langt.

Bag denne forbindelse når Jaltest-softwaren ABS MODAL, antiblokkeringssystemet for påhængsvogne og anhængere. Fra denne enhed læser du fejlkoder, målværdier, ECU-data og vedligeholdelsedata; komponenterstyring og parameterindstilling dækkes ikke for dette system. Fordi Haldex-enheden på chassiset er afgørende og ikke påhængsvognens fabrikant, fungerer det samme kabel på forskellige trailermærker. Kablet fungerer med Jaltest Link V8.1 og V9 og falder under modulet Jaltest CV.

FORDELE

✔Begge 3-polige stikkerkonnektorer sidder på ét kabel, så du tilslutter Modal-enheden i ét træk.
✔ABS MODAL dækkes med fejlkoder, målværdier, ECU-data og vedligeholdelsedata.
✔Afgørende er Haldex-enheden på chassiset og ikke påhængsvognens mærke, hvilket betyder, at det samme kabel passer på forskellige trailere.
✔Kan bruges med Jaltest Link V8.1 og V9, således både med den ældre og den nuværende interfacegenerering.

VIGTIGE BEMÆRKNINGER

✕Kun til 3+3-polet Modal-forbindelsen. Modular-udførelsen har én rund 4-polet stikker og dækkes af JDC102A.
✕Med ABS MODAL er dækningen begrænset til aflæsning: Komponenterstyring og parameterindstilling dækkes ikke for dette system.
✕De øvrige Haldex-systemer — MODULAR/PLC, PLC Select, ITCM, MGX, U-ABS, EB+/TRS og EPV, EB+-generationerne og dæktrykovervågning (TPMS) — dækkes som separate systemer, hver med sin egen forbindelse.
✕Med 28 til 30 cm er kablet kort, så du arbejder tæt på kontrolenheden på chassiset.

Anvendelser og funktionaliteter

Via denne forbindelse benytter du Jaltest-softwaren til at få adgang til bremsestyringen på påhængsvognen eller anhængeren, det vil sige antiblokkeringssystemet, og ikke traktorens. Hvilken Haldex-enhed du møder, bestemmes af systemgeneringen på chassiset og ikke trailermærket. Enheden nedenfor kommer fra Haldex-dækningen i Jaltest, med de funktioner, der er tilgængelige for dette system.

Kontrolenheder du kan få adgang til

  • ABS MODAL, antiblokkeringssystem trailer: Bremsestyringen, som dette kabel er lavet til, med fejlkoder, målværdier, ECU-data og vedligeholdelsedata.

Hvad du kan gøre

  • Aflæs fejlkoder: Anmod om fejlhukommelsen fra kontrolenheden, med beskrivelse af den gemte fejl.
  • Vis målværdier: De aktuelle værdier fra de tilsluttede sensorer, med en meddelelse når en værdi er uden for området.
  • Rådfør vedligeholdelsedata: Se systemets vedligeholdelses intervaller og udarbej en servicerapport.

Kompatible køretøjer og anvendelser

Stikkeren afgør det, ikke modellen. Dette kabel passer på enhver påhængsvogn eller anhænger, hvor Haldex Modal-enheden med to 3-polige forbindelser sidder på chassiset. For trailere har der aldrig været foreskrevet en standardiseret diagnoseverbindelse, hvorfor denne opsætning også forbliver i brug på nyere påhængsvogne. Trailere med én rund 4-polet Haldex-stikker hører under JDC102A eller JDC108A.

Haldex (afgrænsning):

  • ABS MODAL: Antiblokkeringssystemet for påhængsvogne og anhængere, som dette kabel er lavet til.
  • Chassismærke: Ikke afgørende; kablet følger Haldex-enheden på chassiset.
  • Årgang: Ikke afgørende; for trailere gælder der ingen obligatorisk diagnoseverbindelse.
💡
Godt at vide: De to stikkerkonnektorer har begge kontakter og passer således ikke på hinanden: De går hver på en egen stiftblok på Modal-enheden. Kontroller på traileren selv, hvordan forbindelsen på chassiset er udført, før du bestiller.

Pakkeindhold

  • 1x Jaltest (JDC101A) | Haldex Modal (ABS) 3+3-polet OBD – 16-polet OBD2 adapterkabel | Trailer

Tekniske specifikationer

Specifikation Beskrivelse
Mærke Jaltest (Cojali)
Referencenummer JDC101A
Type Adapterkabel
Anvendelse Haldex Modal trailerbremseanlæg (ABS MODAL)
Længde 28 til 30 cm
Grænseflade Jaltest Link V8.1 og V9
Køretøjsside tilslutning 3+3-polet OBD (to sorte 3-polige stik med kontakter)
Grænsefladeside tilslutning 16-polet OBD2
Kontrolenheder ABS MODAL (antiblokkeringssystem for trailer)
Segment Trailer
Jaltest-modul Jaltest CV (erhvervskøretøjer)
