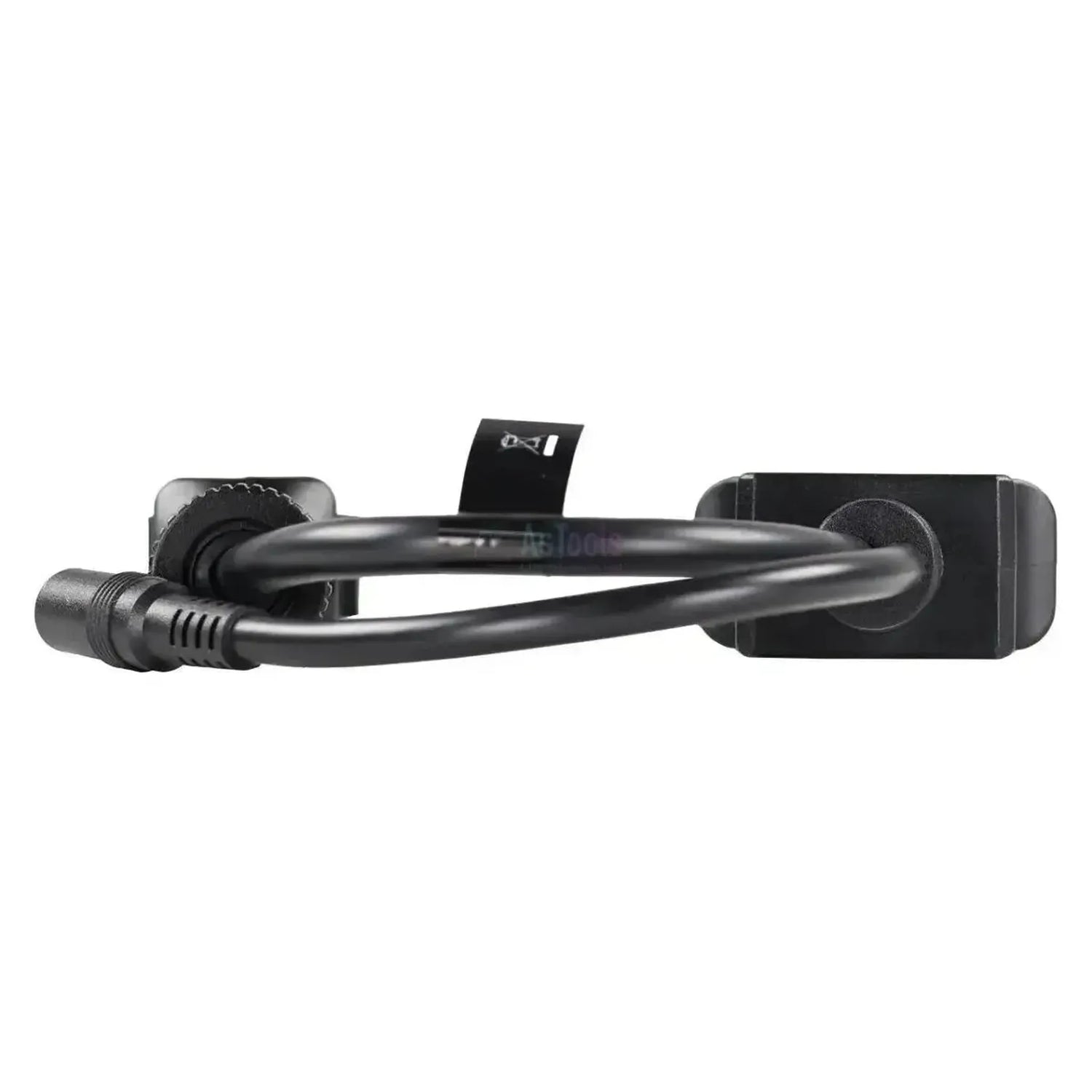

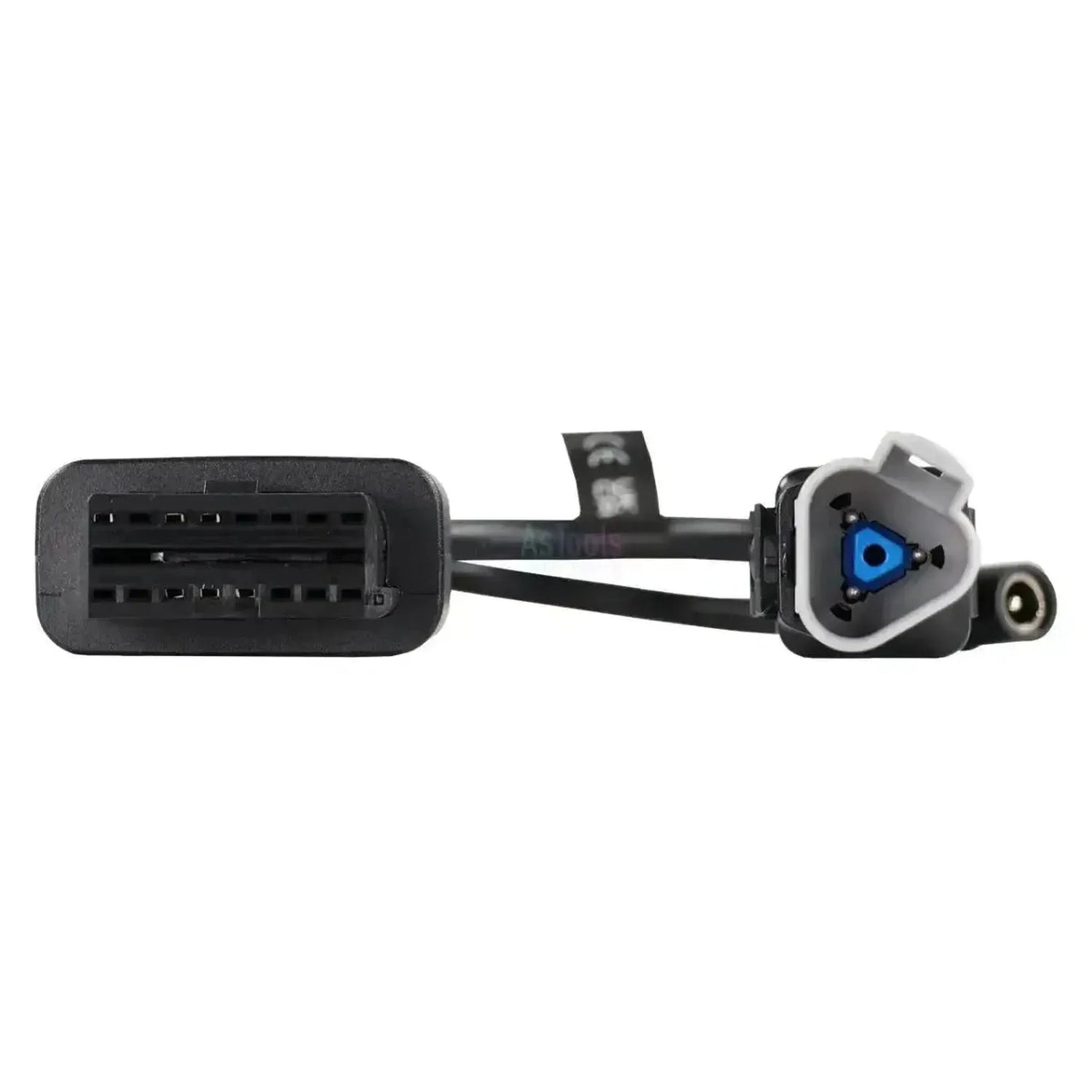

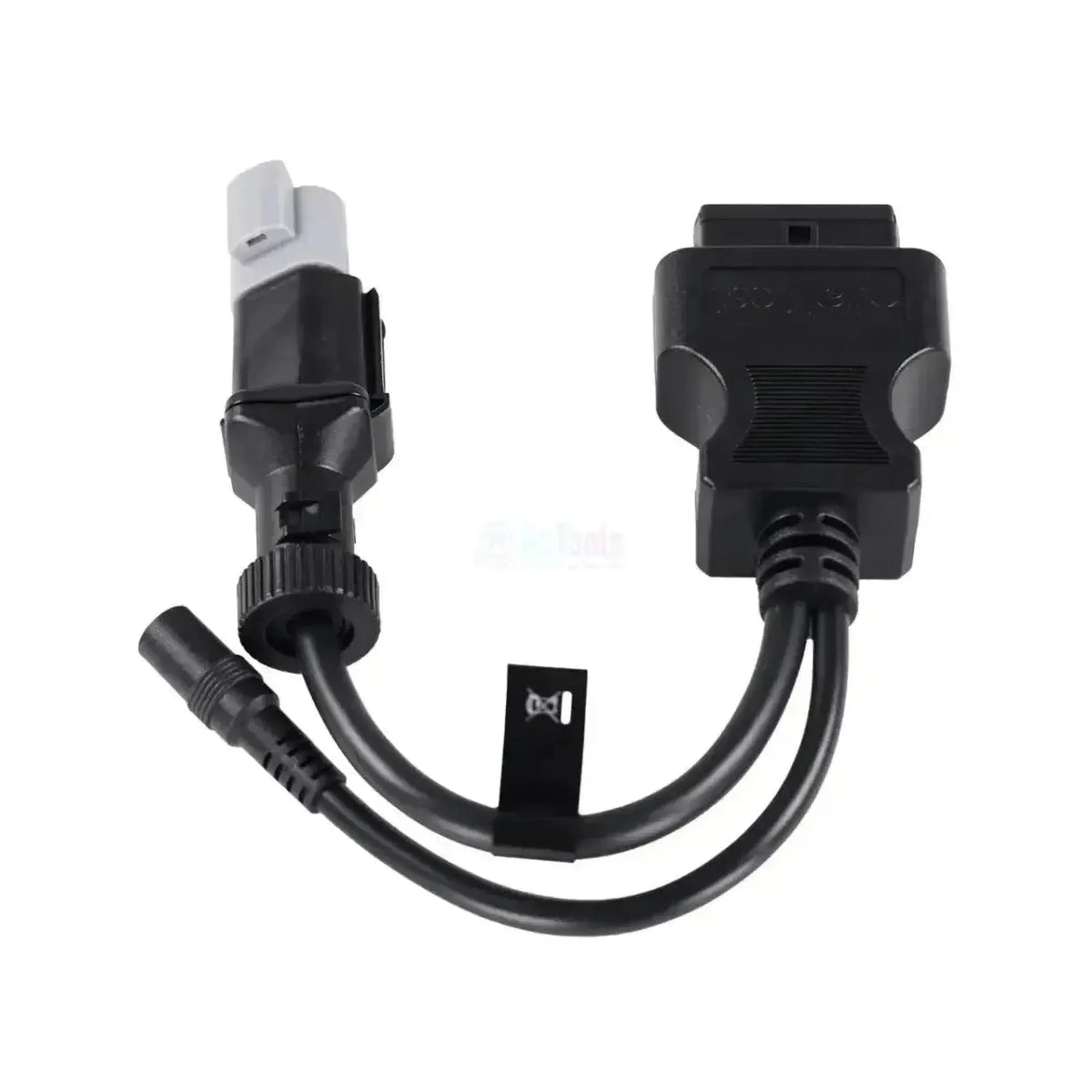

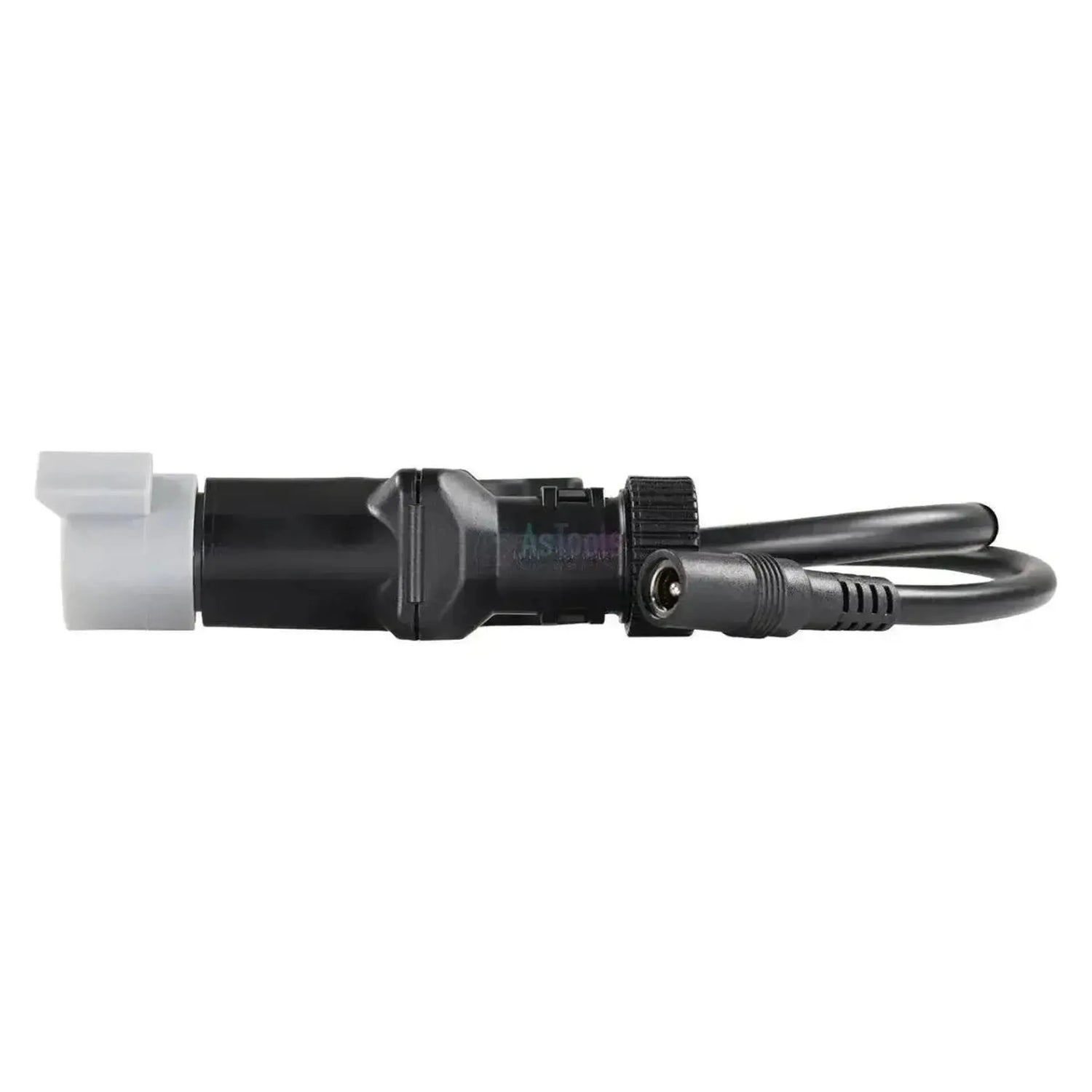

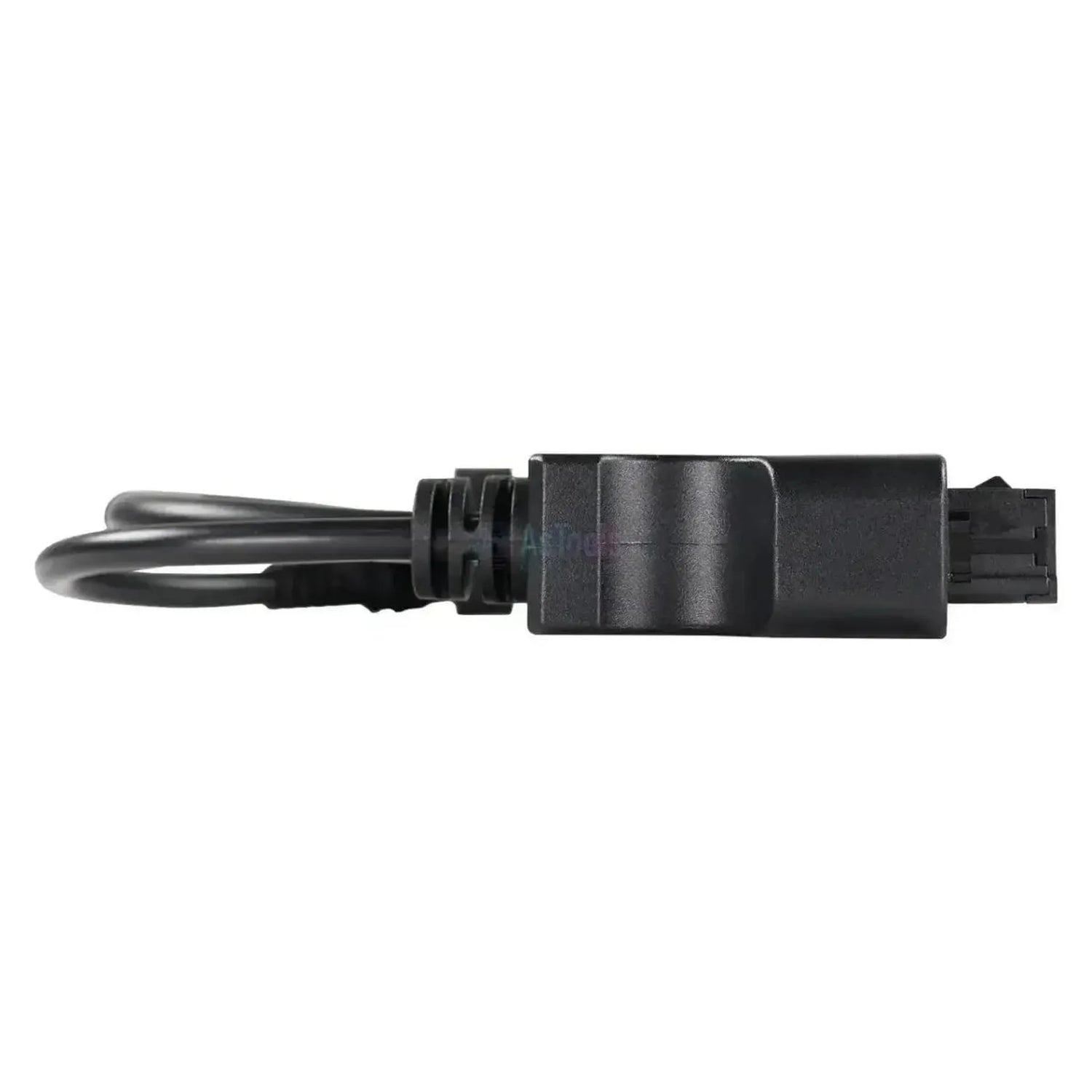

De Jaltest JDC557A9 sluit de 3-pins diagnoseaansluiting van Hyster- en Yale-heftrucks aan op de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. De machinestekker is rond: een zwarte kartelring over een grijze contacthouder met drie posities — een blauw gemerkte ronde, een kleine ronde en een vierkante — met een zwarte borgclip aan de bovenzijde. Achter de OBD2-koppeling splitst het snoer bovendien in twee takken: naast de 3-pins machinestekker loopt een dunner snoer dat eindigt op een ronde zwarte koppeling met haakse snoerinvoer.
Hyster en Yale horen tot dezelfde fabrikantengroep en delen hun elektronica, waardoor één kabel beide merken bedient. Op de verbrandingstrucks komt u bij de machinecomputer VSM, de module HLM en de motorregeling EDC Yanmar; op de elektrische XN-series bij de machinecomputer MC, de vermogensmodules LMC en RMC van de tractie- en hefaandrijving, de hydraulieksturing HPC en E-HYDRAULICS en het display DCU. Let bij het bestellen op de interfacegeneratie: deze kabel werkt uitsluitend met Jaltest Link V9, en het cijfer 9 achter de referentie hoort bij die uitvoering.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. Welke systemen aanwezig zijn, verschilt sterk per aandrijving: de verbrandingstrucks hebben een motorregeling, de elektrische XN-series in plaats daarvan vermogensmodules voor tractie en hefwerk. Onderstaande eenheden komen uit de MHE-dekking van Jaltest.
Regeleenheden die u kunt benaderen
- VSM, machinecomputer: De centrale machinecomputer van de Hyster- en Yale-verbrandingstrucks.
- HLM, elektronische module: De module die op die trucks de bediening verzorgt.
- MC, machinecomputer: De machinecomputer van de elektrische XN-series.
- LMC en RMC, vermogensmodules: De vermogensmodules van de elektrische tractie- en hefaandrijving.
- HPC en E-HYDRAULICS, hydraulieksturing: De sturing van de hef- en kantelfuncties.
- DCU, display: Het instrumentendisplay van de elektrische trucks.
- EDC Yanmar, dieselmotorregeling: De motorregeling van de dieseluitvoeringen.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en in grafiek.
- Onderhoud bijhouden: De onderhoudsintervallen en uitgevoerde werkzaamheden, met een servicerapport.
- Aanvullende acties uitvoeren: De extra procedures die Jaltest per regeleenheid aanbiedt, voor zover die voor het systeem beschikbaar zijn.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Hyster- of Yale-truck met de ronde 3-pins diagnoseaansluiting bij de bestuurdersplaats. Onderstaande series voert Jaltest in de MHE-dekking; voor heftrucks geldt geen OBD-verplichting, dus deze stekker komt ook op recentere trucks nog voor. Het bouwjaar is hier dus niet bepalend.
Hyster:
- H-serie verbrandingsheftrucks: H1.6FT tot en met H16XM-12EC.
- S-serie verbrandingsheftrucks: S2.0FT tot en met S120FT.
- E-serie elektrische heftrucks: E1.6XN tot en met E80XN-120XN.
Yale:
- GDP- en GLP-serie: GDP16VX tot en met GLP190VX.
- GC- en GLC-serie: GC30VX tot en met GLC155VX.
- ERC- en ERP-serie: Elektrische heftrucks.
Verpakkingsinhoud
- 1x Jaltest (JDC557A9) | Hyster/Yale 3-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC557A9 |
| Type | Verloopkabel |
| Toepassing | Hyster- en Yale-heftrucks en magazijntrucks |
| Lengte | 30 cm |
| Interface | Jaltest Link V9 |
| Aansluiting machinezijde | 3-pins OBD (rond), plus een tweede tak met een ronde koppeling |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | VSM, HLM, MC, LMC, RMC, HPC, E-HYDRAULICS, DCU en EDC Yanmar |
| Segment | Hef- en Hijswerktuigen |
| Jaltest-module | Jaltest MHE (intern transport- en hijsmaterieel) |
