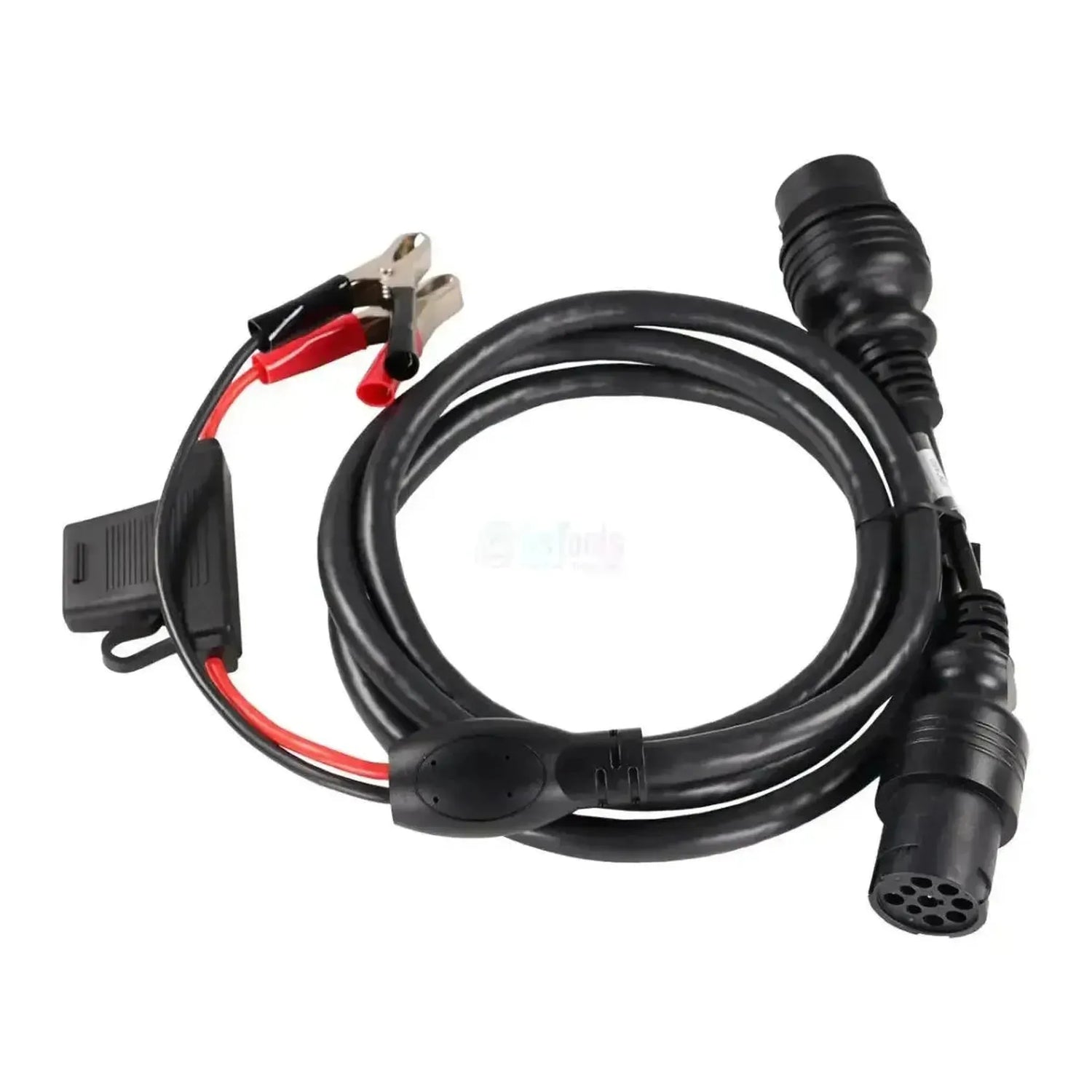

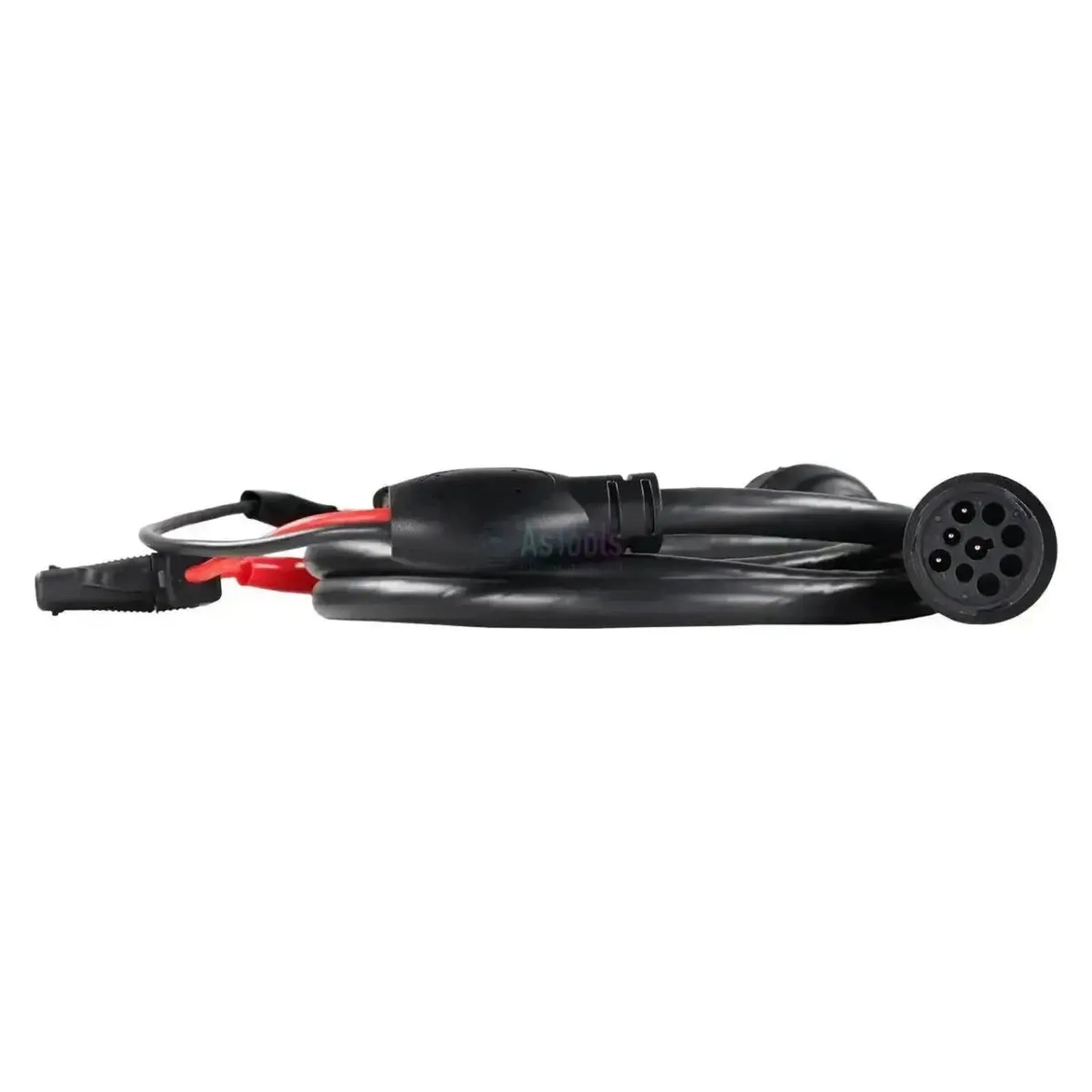

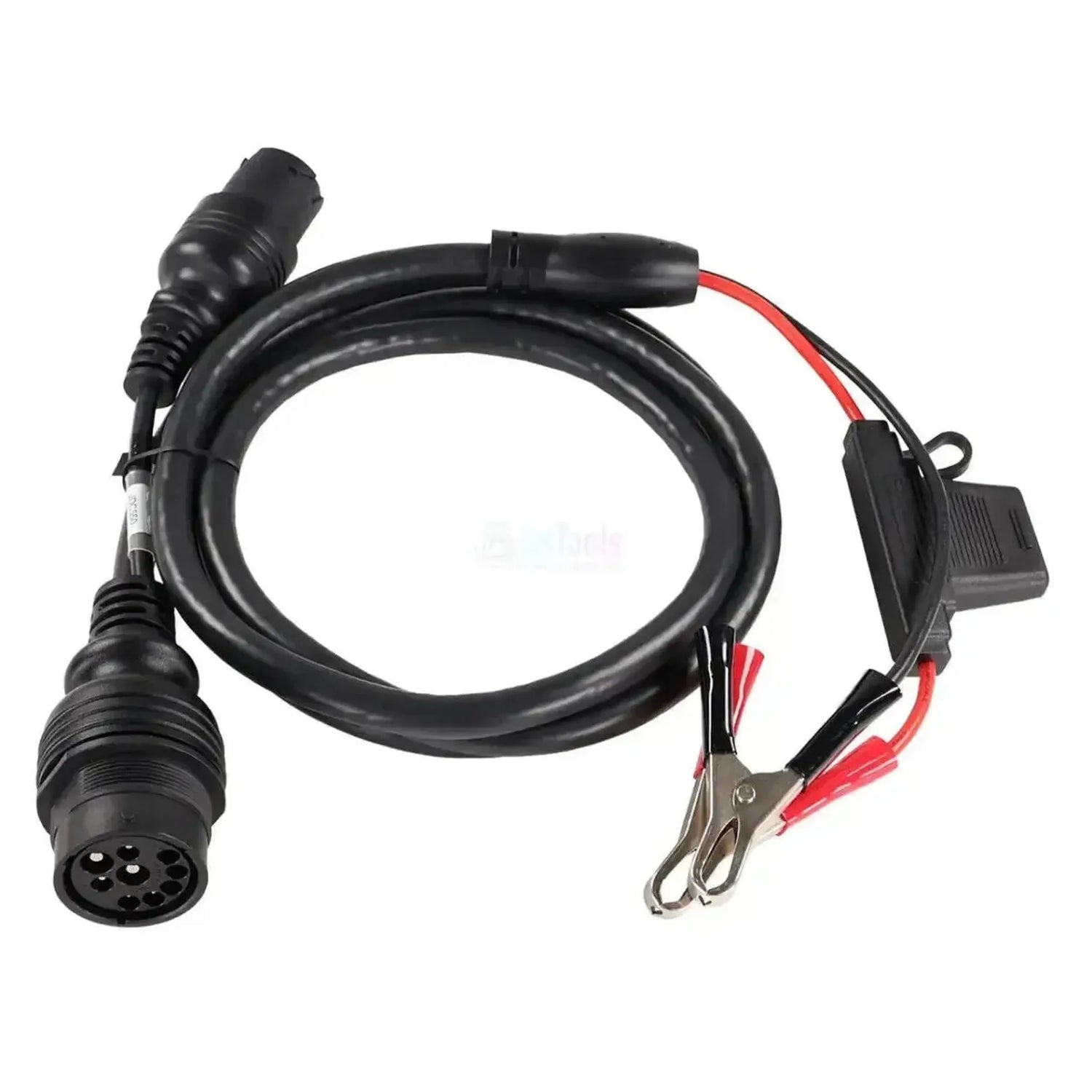

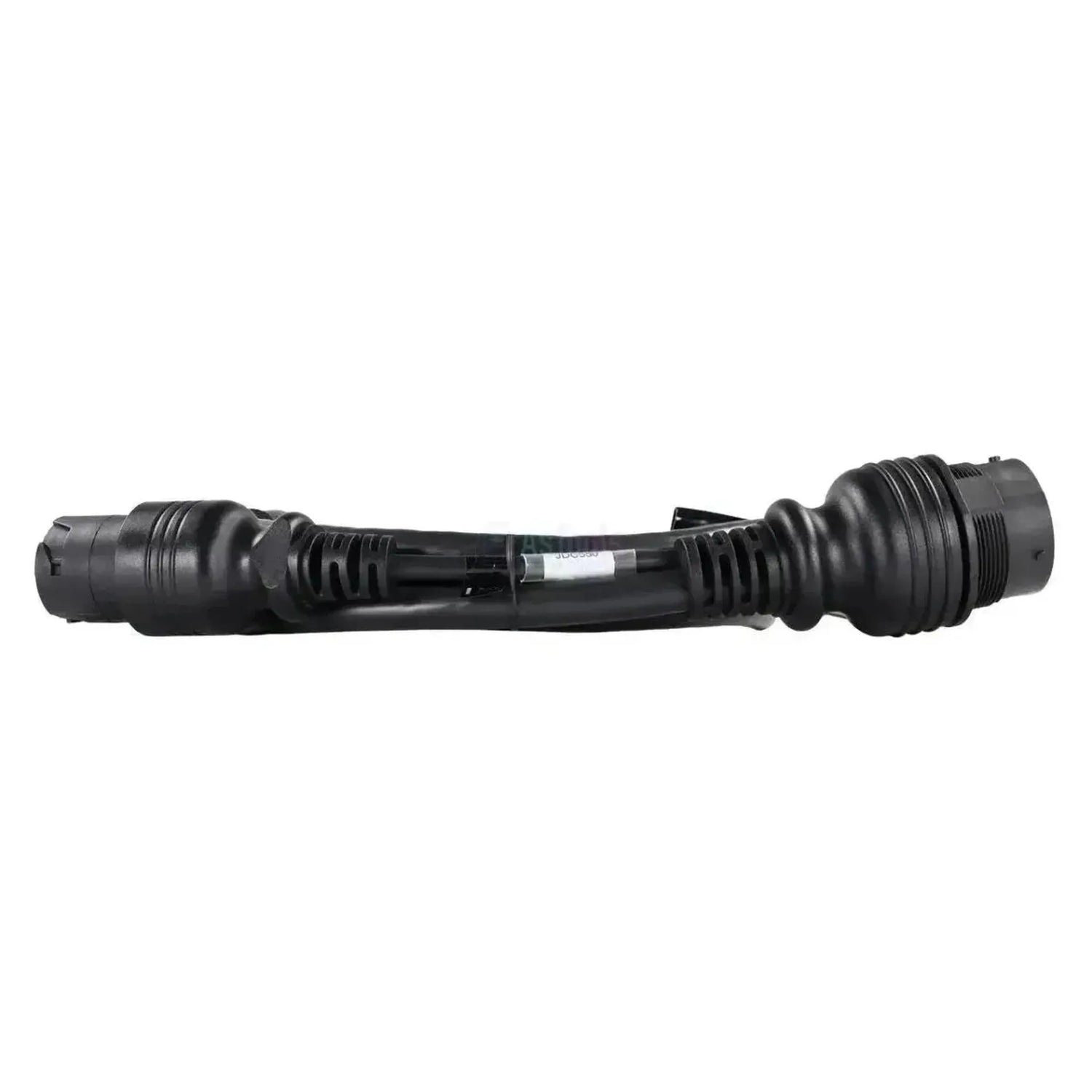

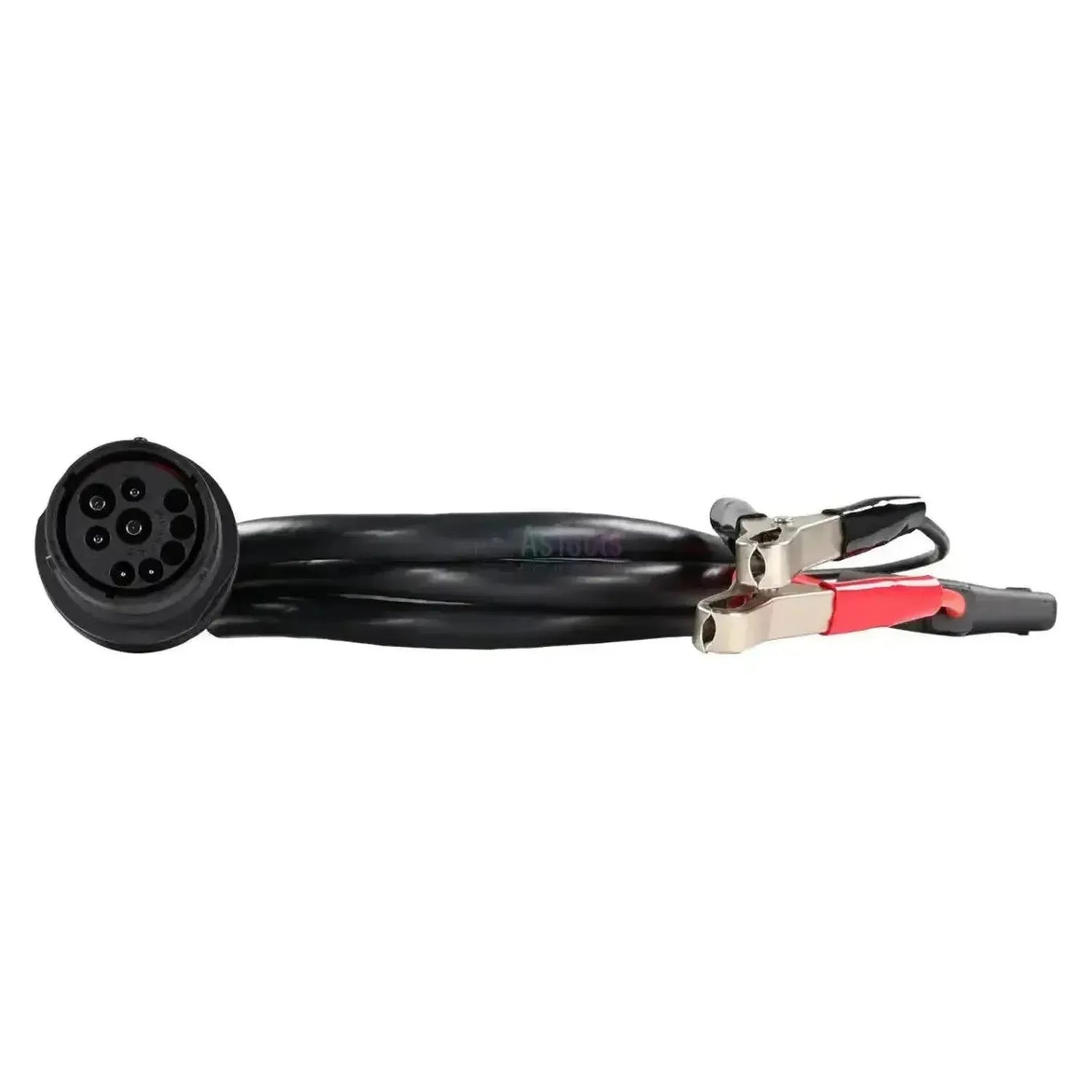

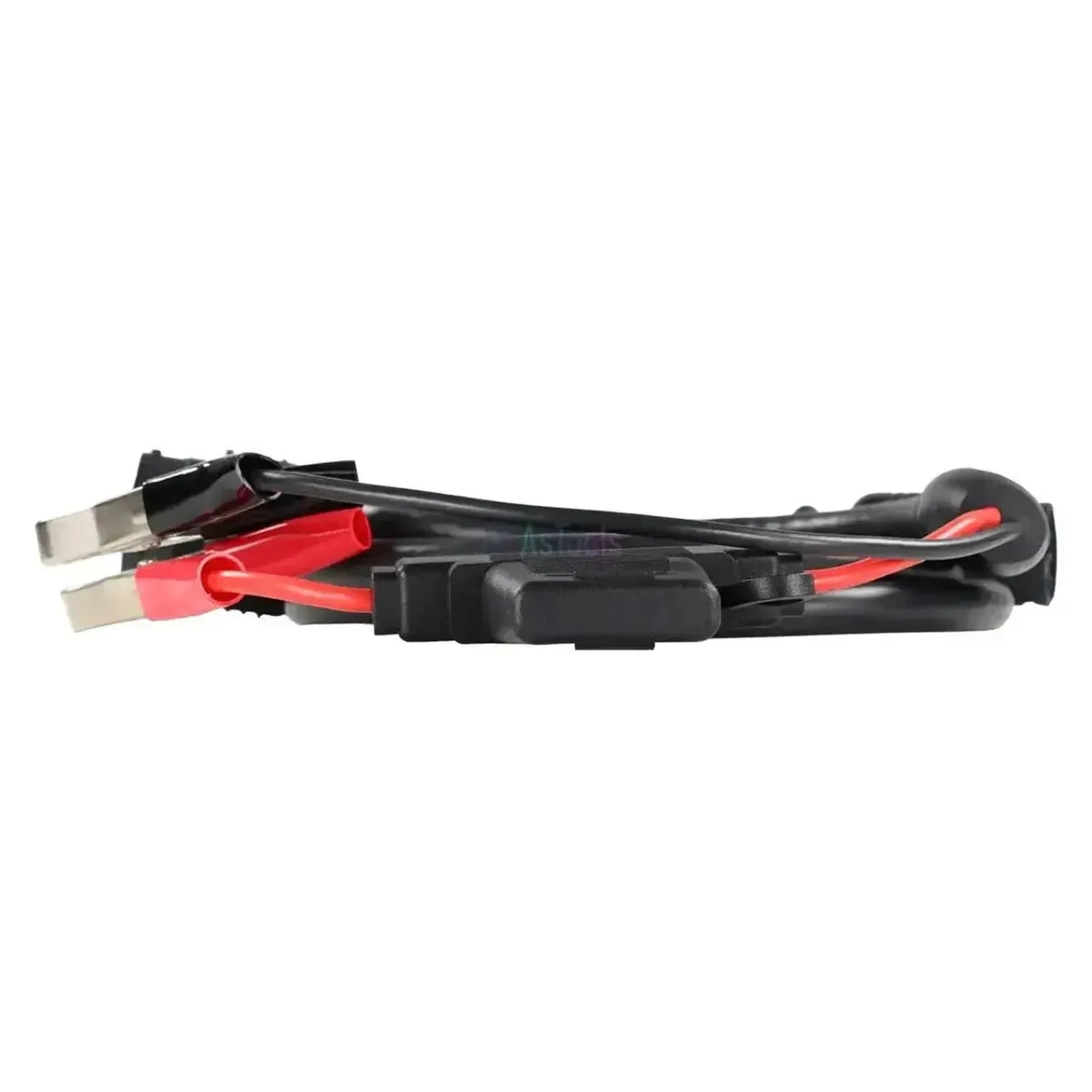

De Jaltest JDC550 is de diagnosekabel voor de gestandaardiseerde 9-polige ISOBUS-aansluiting op landbouwvoertuigen en aanbouwwerktuigen. Aan de machinezijde zit een ronde stekker met een metalen huls en een zwarte houder met negen posities; aan de interfacezijde zit een ronde bajonetkoppeling waarop de Jaltest-diagnosekabel valt. Halverwege loopt een aftakking naar twee accuklemmen, rood voor de plus en zwart voor de min, die de voedingsspanning rechtstreeks van de accu halen. Met 230 cm is dit een lange kabel, en hij is opgegeven voor Jaltest Link V8.1 en V9.
ISOBUS is de in ISO 11783 vastgelegde afspraak waarmee een trekker en een aanbouwwerktuig met elkaar praten: Zelfde stekker, zelfde bedrading en zelfde berichten, zodat een werktuig van de ene fabrikant op een trekker van de andere werkt en op het scherm in de cabine bediend kan worden. Daarom vindt u deze aansluiting terug op machines van uiteenlopende merken, en is niet het merk maar de ISOBUS-stekker bepalend voor deze kabel. Via de verbinding leest de Jaltest-apparatuur de ISOBUS-lijn mee, leest zij de foutcodes en meetwaarden van de aangesloten ISOBUS-eenheden uit en stelt zij vast of trekker en werktuig elkaar goed verstaan. De kabel valt onder Jaltest AGV (landbouwvoertuigen).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding beschikt u in de Jaltest-software over de ISOBUS-diagnose van de machine en het aangekoppelde werktuig. U kijkt mee op dezelfde lijn waarover trekker en werktuig hun berichten uitwisselen. Wat er te zien is, hangt af van de eenheden die op die lijn zijn aangesloten en dus van het werktuig en het bouwjaar.
Regeleenheden die u kunt benaderen
- ISOBUS-eenheden van het werktuig: De regeleenheden van de pers, spuit, strooier of ander aanbouwwerktuig die zich op de ISOBUS-lijn melden.
- ISOBUS-eenheden van de trekker: De eenheden aan trekkerzijde die op dezelfde lijn zijn aangesloten, waaronder de bediening op het scherm in de cabine.
- De ISOBUS-verbinding zelf: De berichtenstroom tussen trekker en werktuig, waarmee u nagaat of beide elkaar goed verstaan.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de aangesloten ISOBUS-eenheden uitlezen, met de omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden die over de ISOBUS-lijn worden verstuurd, in cijfers en grafiek.
- De verbinding controleren: Nagaan of trekker en werktuig elkaar herkennen en of de berichten volledig doorkomen.
- Componenten aansturen en procedures uitvoeren: Bij de werktuigen waarvoor Jaltest die stappen aanbiedt.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het merk. Deze kabel past op elk landbouwvoertuig en elk aanbouwwerktuig met de 9-polige ISOBUS-aansluiting. Die aansluiting is juist bedoeld om machines van verschillende fabrikanten te laten samenwerken, dus u selecteert deze kabel op de aanwezigheid van de ronde ISOBUS-stekker en niet op het merk van de trekker.
Toepassing:
- Trekkers met ISOBUS: De ronde 9-polige aansluiting zit meestal aan de achterzijde, bij de werktuigkoppeling.
- Aanbouwwerktuigen met ISOBUS: Persen, spuiten, strooiers en andere werktuigen die via de ISOBUS-lijn met de trekker praten.
- Merk niet bepalend: De aansluiting en de berichten zijn vastgelegd in ISO 11783 en daarmee gelijk over de fabrikanten heen.
Verpakkingsinhoud
- 1x Jaltest (JDC550) | ISOBUS 9-pins OBD Verloopkabel | Landbouwvoertuig
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC550 |
| Type | Verloopkabel (ISOBUS-diagnosekabel) |
| Toepassing | Landbouwvoertuigen en aanbouwwerktuigen met een 9-polige ISOBUS-aansluiting |
| Lengte | 230 cm |
| Interface | Jaltest Link V8.1 en V9 |
| Aansluiting machinezijde | 9-pins ISOBUS (rond, metalen huls, ISO 11783) |
| Aansluiting interfacezijde | Ronde bajonetkoppeling naar de Jaltest-diagnosekabel |
| Voeding | Twee accuklemmen, rood voor de plus en zwart voor de min |
| Regeleenheden | De ISOBUS-eenheden van trekker en aanbouwwerktuig |
| Segment | Landbouwvoertuig |
| Jaltest-module | Jaltest AGV (landbouwvoertuigen) |
