Jaltest  |  SKU: JDC632A

Jaltest (JDC632A) | Mercury/Tohatsu 6-polet OBD - 16-polet OBD2 Adapterkabel | Motorbåd

€169,95 inkl.
€140,45 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

De Jaltest JDC632A is de verloopkabel die de 6-pins diagnoseaansluiting van de kleine Mercury- en Tohatsu-buitenboordmotoren verbindt met een standaard 16-pins OBD2-interface. Die 6-pins aansluiting zit onder de motorkap; aan de interfacezijde past de kabel rechtstreeks op de 16-pins OBD2-kabel van de Jaltest Link, zonder extra SubD-26-verlengkabel. Mercury en Tohatsu delen in de vermogensklasse 10-20 pk dezelfde motorregeling en daarmee dezelfde 6-pins aansluiting.

Deze kabel brengt de communicatielijnen door naar de Jaltest Link, waardoor rechtstreekse communicatie met de motorregeling tot stand komt. Hierdoor verkrijgt de diagnoseapparatuur toegang tot de Engine Control Module, die in de dekking onder de Mercury-modellen als ECM by Tohatsu staat en onder de Tohatsu-modelnamen als ECM, in beide gevallen met dezelfde functieset. Die functieset is een uitleesset: Foutcodes, meetwaarden, live data en componenttests staan erin, parameters, kalibratie en onderhoudsreset niet. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Speciaal voor de 10-20 pk-klasse van Mercury en Tohatsu, die dezelfde motorregeling deelt.
✔Werkt met de standaard 16-pins OBD2-kabel van de Jaltest Link, dus zonder extra SubD-26-verlengkabel.
✔Bereikt naast foutcodes en meetwaarden ook componenttests en live data van de motorregeling.
✔Dekt met één kabel twee merken: De Mercury 15 en 20 FourStroke en de Tohatsu MFS-modellen uit dezelfde klasse.

AANDACHTSPUNTEN

✕Alleen de 10-20 pk-modellen: Heeft u een Tohatsu uit de 40-60 pk-klasse, dan is de JDC633A de juiste 6-pins kabel.
✕Geen parameters, kalibratie of onderhoudsreset op deze motorregeling — u leest uit, meet en test, maar stelt niets in.
✕Alleen voor de 6-pins aansluiting; zwaardere Mercury- en Tohatsu-buitenboordmotoren hebben een andere diagnosestekker en vragen een andere kabel.
✕Deze uitvoering eindigt in 16-pins OBD2; werkt u vanaf de SubD-26-poort van de Jaltest Link, dan is de JDC632.9 de juiste zusterkabel.

Wat u in handen krijgt

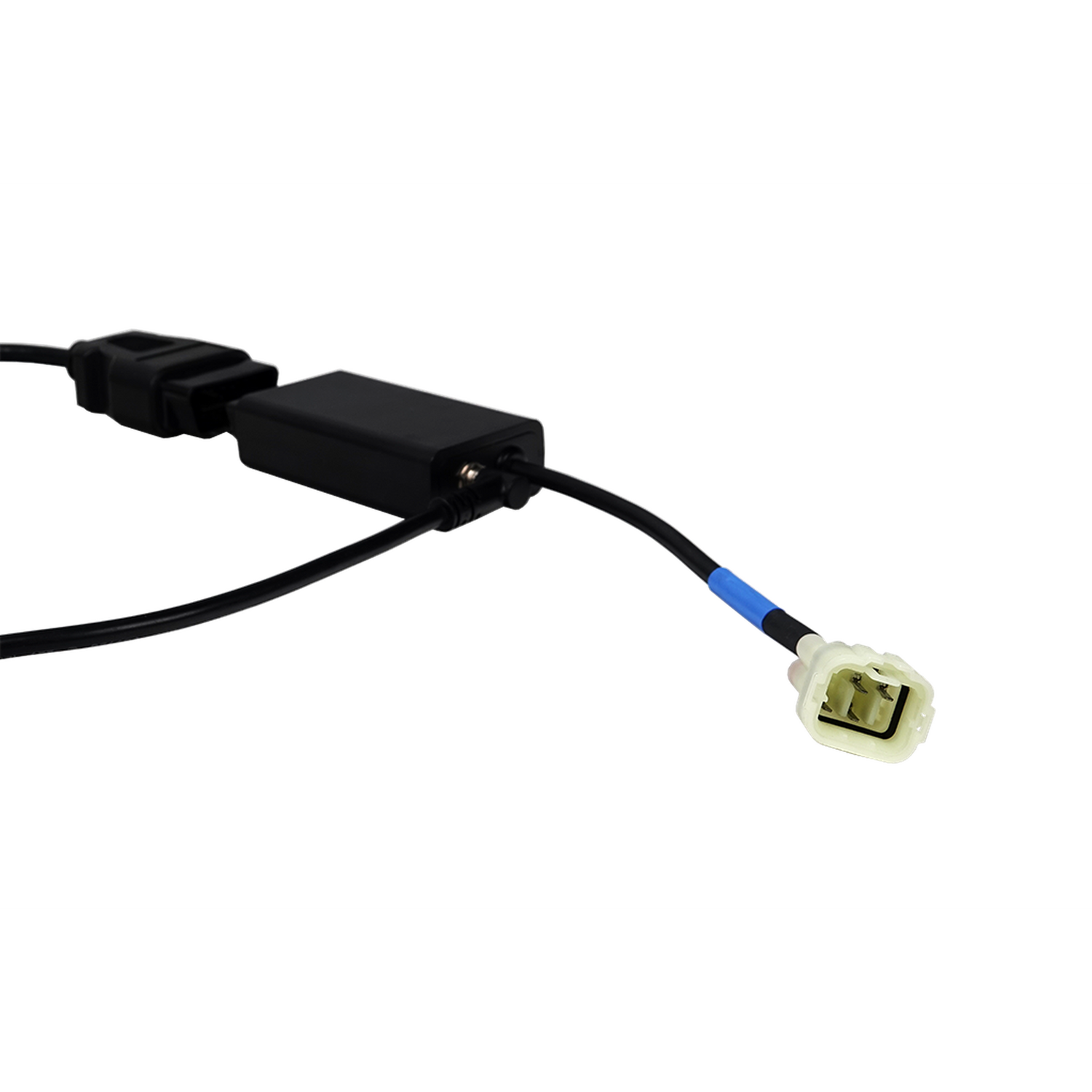

U krijgt één zwarte verloopkabel met aan de interfacezijde een 16-pins OBD2-connector in de bekende trapeziumvorm. Halverwege de kabel zit een zwarte rechthoekige kunststofbehuizing, waaruit de kabel naar de machinezijde verder loopt. Die machinezijde eindigt in de ivoorkleurige 6-pins connector van Mercury en Tohatsu, met zes contactposities in twee rijen en een blauwe markeerring op de mantel vlak voor de stekker.

Toepassingen en functionaliteiten

Met deze kabel legt u de diagnoseverbinding tussen de Jaltest Link en de motorregeling van de kleine Mercury- en Tohatsu-buitenboordmotoren. Die verbinding loopt van de 6-pins aansluiting onder de motorkap naar de 16-pins OBD2-kabel van de Link. Hieronder staat welke regeleenheid u zo bereikt en welke functies de software daarop biedt.

Regeleenheden die u kunt benaderen

  • ECM by Tohatsu, Engine Control Module: Zo staat de motorregeling in de dekking van de Mercury-modellen uit deze vermogensklasse, met foutcodes, meetwaarden, componenten aansturen, live data en de gegevens van de regeleenheid zelf.
  • ECM, Engine Control Module: Dezelfde regeleenheid onder de Tohatsu-modelnamen, met dezelfde functieset.

Wat u kunt doen

  • Foutcodes lezen: Het foutgeheugen van de motorregeling uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren die op de motorregeling zijn aangesloten.
  • Componenten aansturen: Actieve tests op de motorregeling, inclusief directe tests aan de injectie en ontsteking.
  • Live meekijken: Waarden in realtime volgen terwijl de motor draait.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Mercury- of Tohatsu-buitenboordmotor uit de vermogensklasse 10-20 pk met de 6-pins diagnoseaansluiting. Onderstaande modellen voert Jaltest Marine in de dekking; welke aansluiting er bij u onder de motorkap zit, controleert u ter plekke.

Mercury:

  • 15 FourStroke — regeleenheid ECM by Tohatsu
  • 20 FourStroke
  • 15 SeaPro

Tohatsu:

  • MFS 15 — regeleenheid ECM (Engine Control Module)
  • MFS 20
  • MFS 9.9
💡
Goed om te weten: De 6-pins aansluiting zit onder de motorkap. Werkt u met de SubD-26-poort van de Jaltest Link in plaats van de OBD2-kabel, dan is de JDC632.9 de juiste uitvoering. Controleer daarom eerst welke aansluiting op uw buitenboordmotor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC632A) | Mercury/Tohatsu 6-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel
Hvilke typer køretøjer eller maskiner kablet kan bruges til. Det viser hurtigt, om det passer til opgaverne på værkstedet.Køretøjstyper
  • Båd
Hvor mange køretøjsmærker kablet er egnet til. Mange adapterkabler passer kun til ét mærke med eget stik.Antal køretøjsmærker
2 mærker

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • Marine

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
6-bens OBD

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
De kan aktivere komponenter for at teste, om de er defekte. Det sparer tid på fejlsøgning.Aktivering af komponenter

Øvrige specifikationer

Toepassing
Mercury- en Tohatsu-buitenboordmotoren, 10-20 pk
Lengte
Niet opgegeven
Interface
16-pins OBD2
Regeleenheden
ECM by Tohatsu / ECM (Engine Control Module)
Onderdeel van kabelset
Niet van toepassing
