Jaltest  |  SKU: JDC217.9

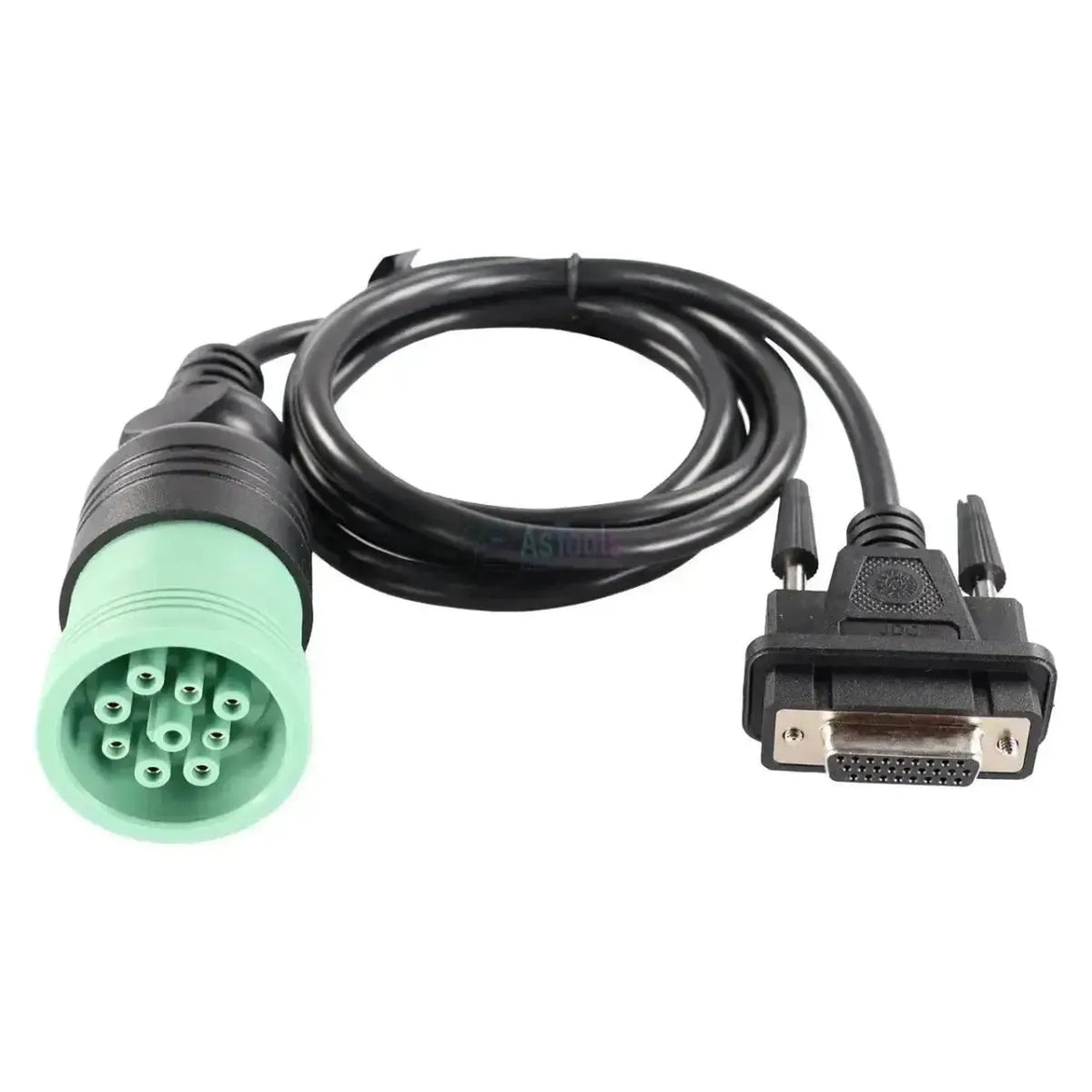

Jaltest (JDC217.9) | 9-polet J1939 - 26-polet DB26 adapterkabel | Arbejds- og driftskøretøjer

€103,95 inkl.
€85,91 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

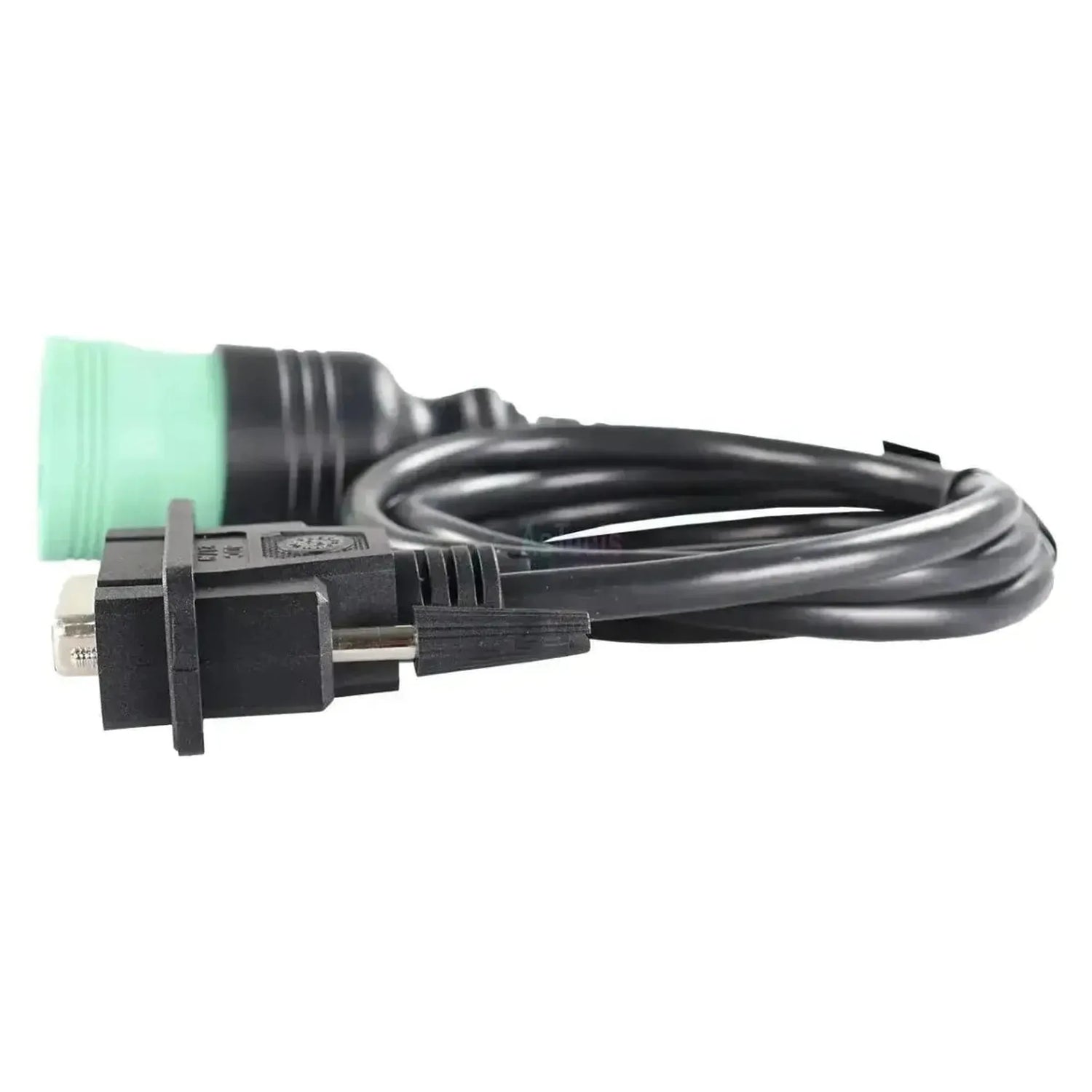

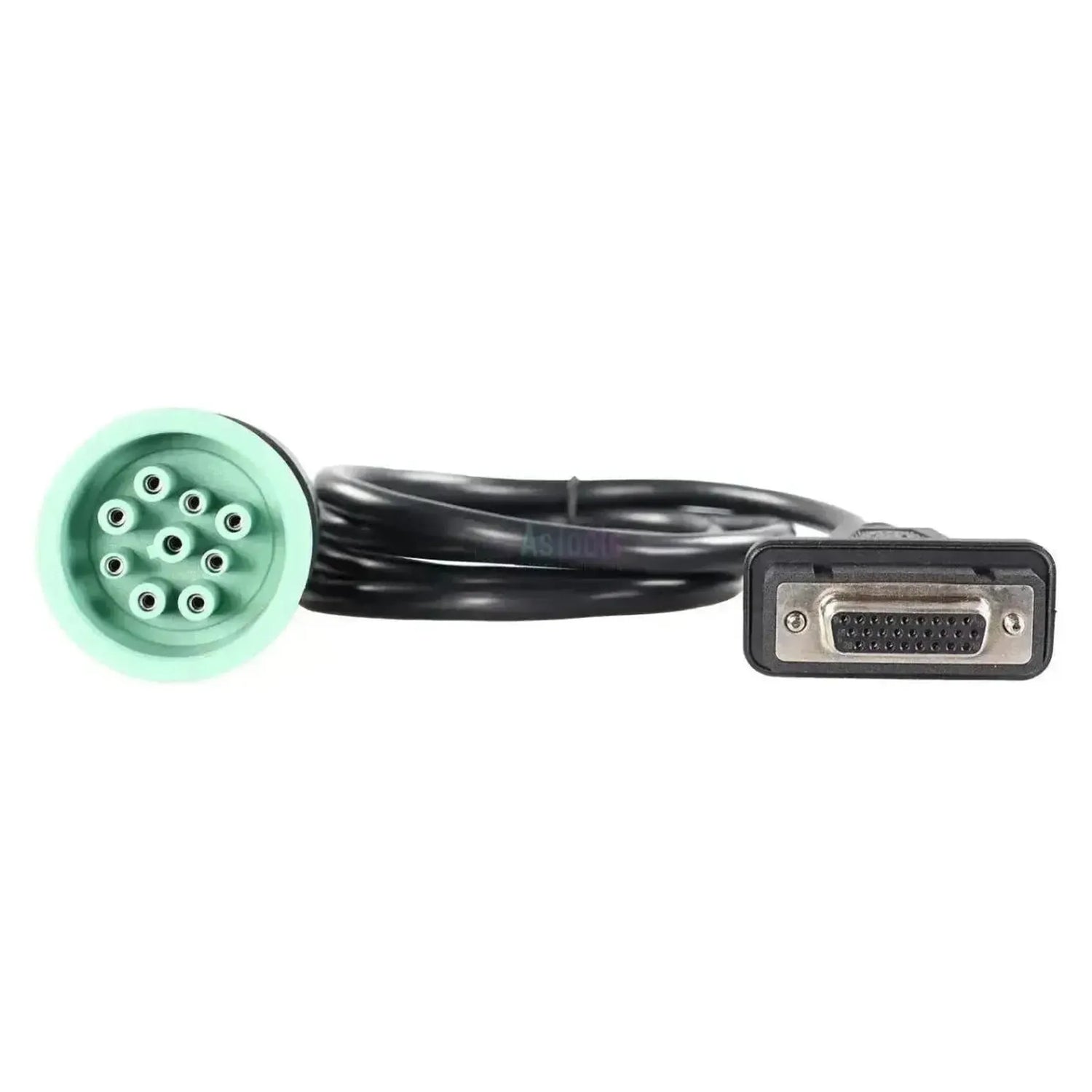

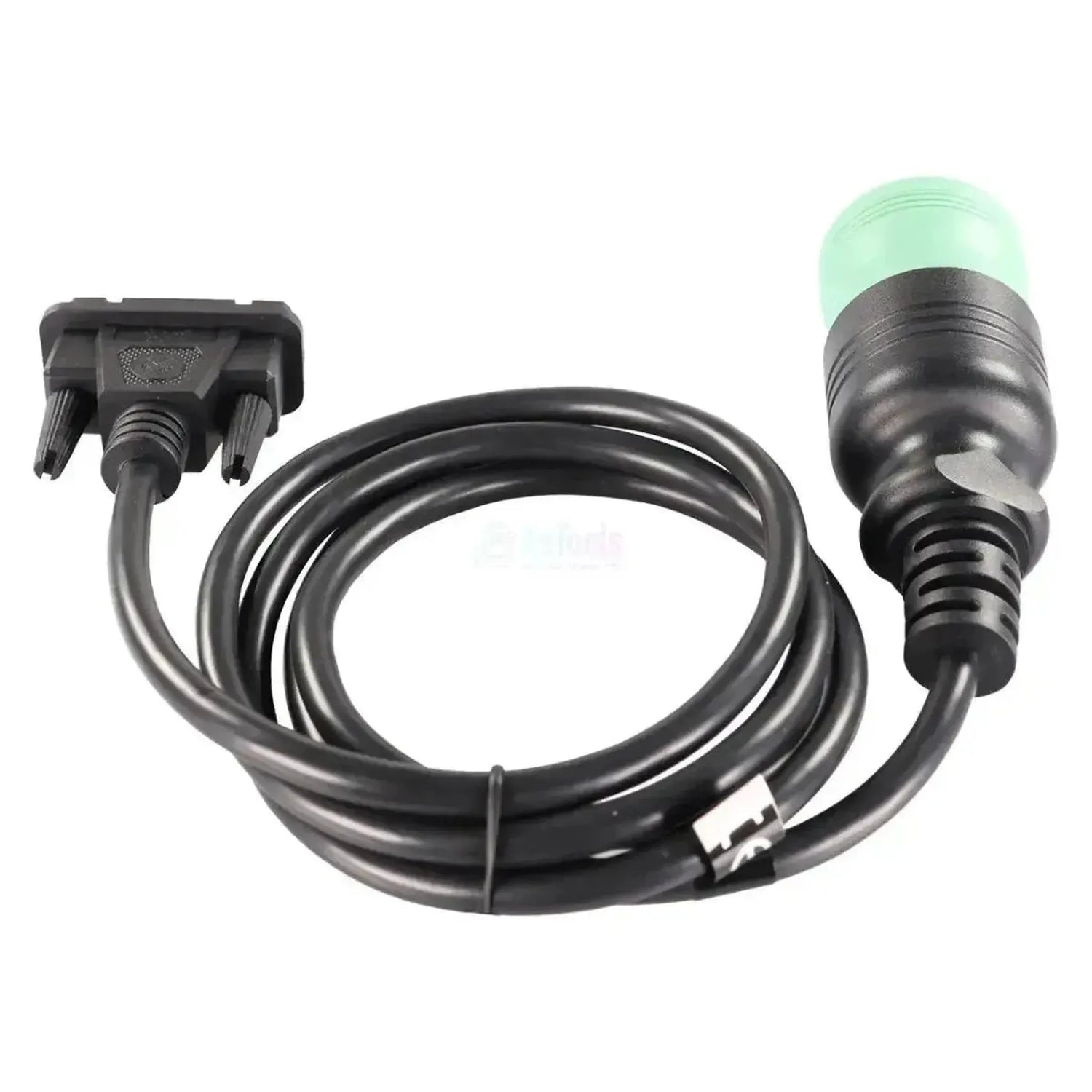

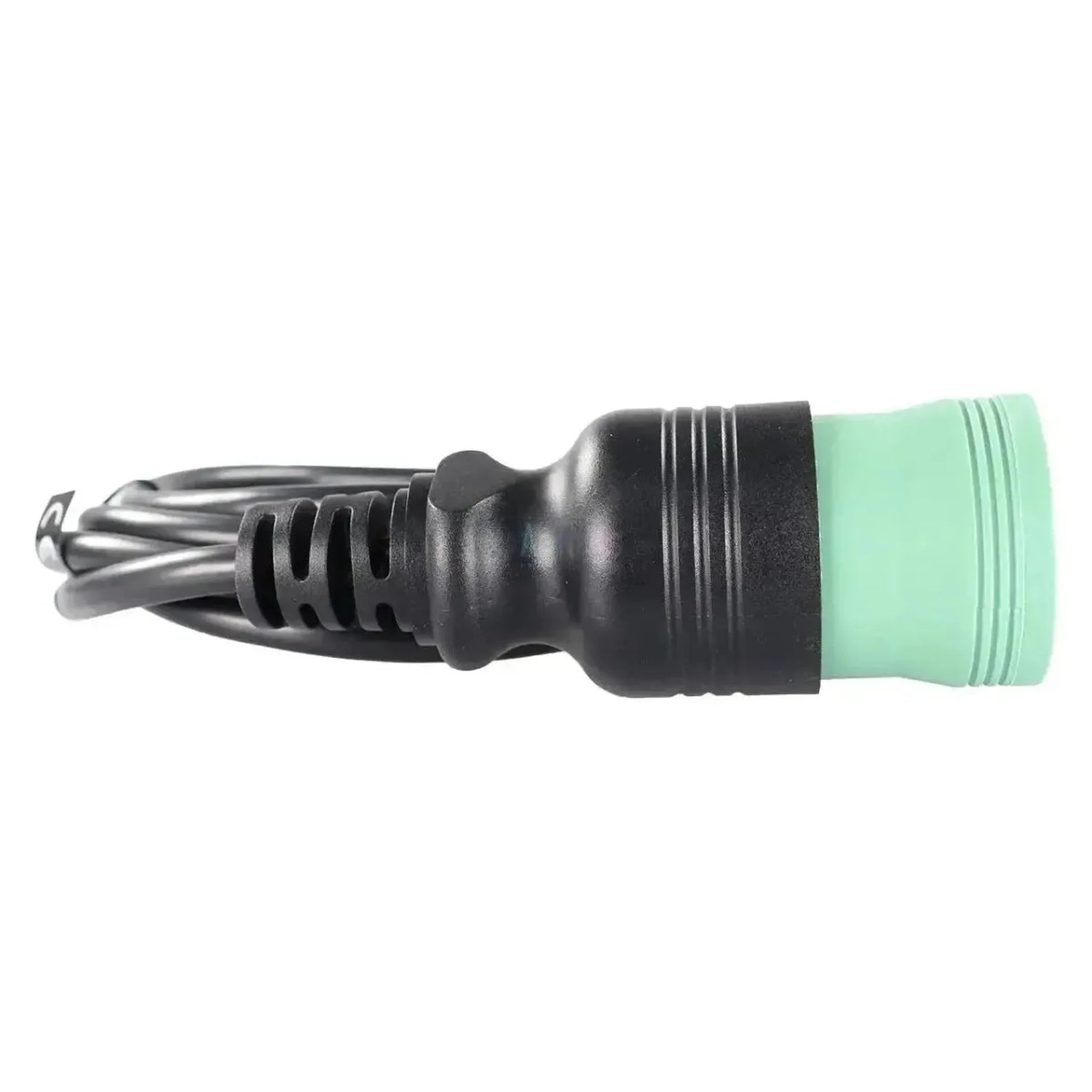

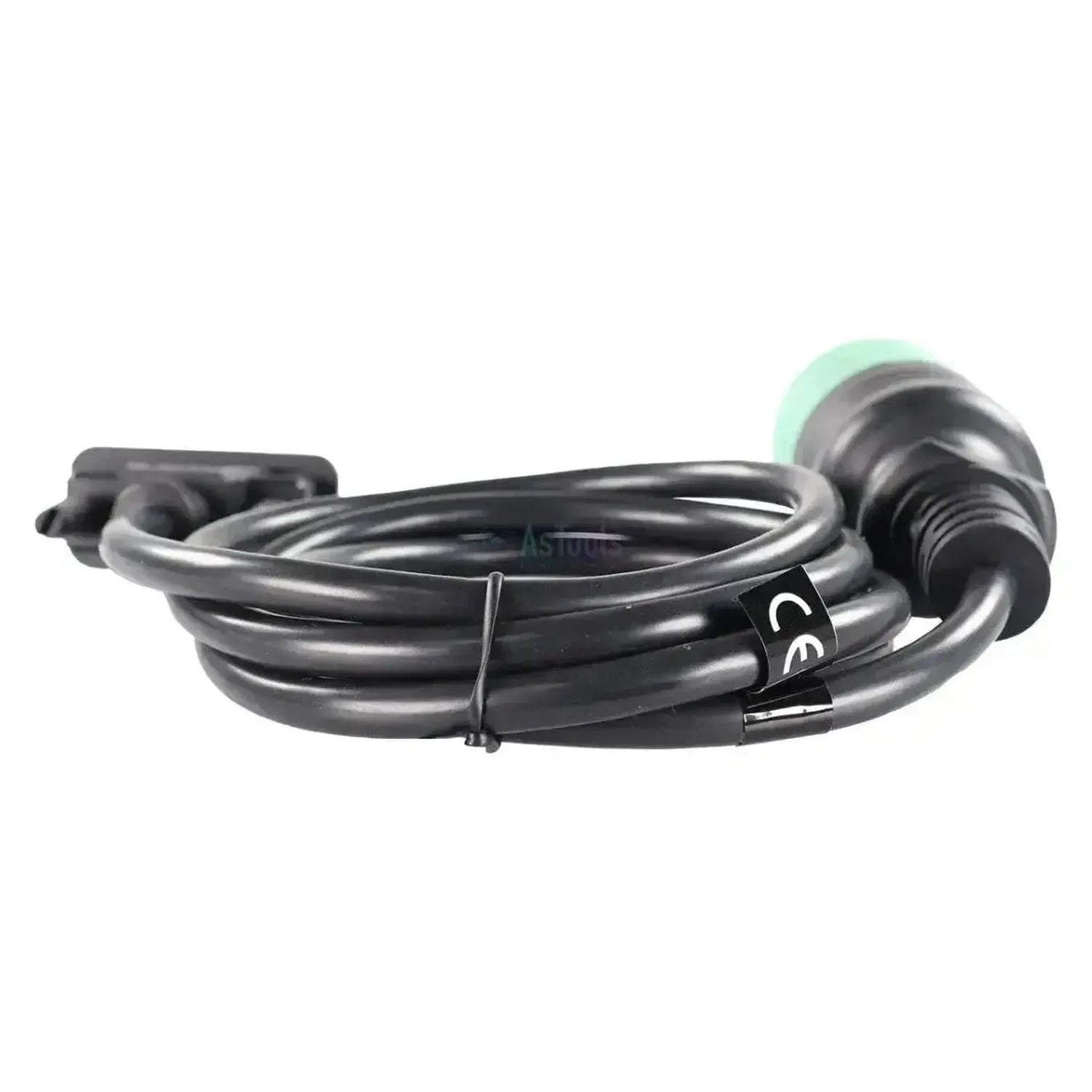

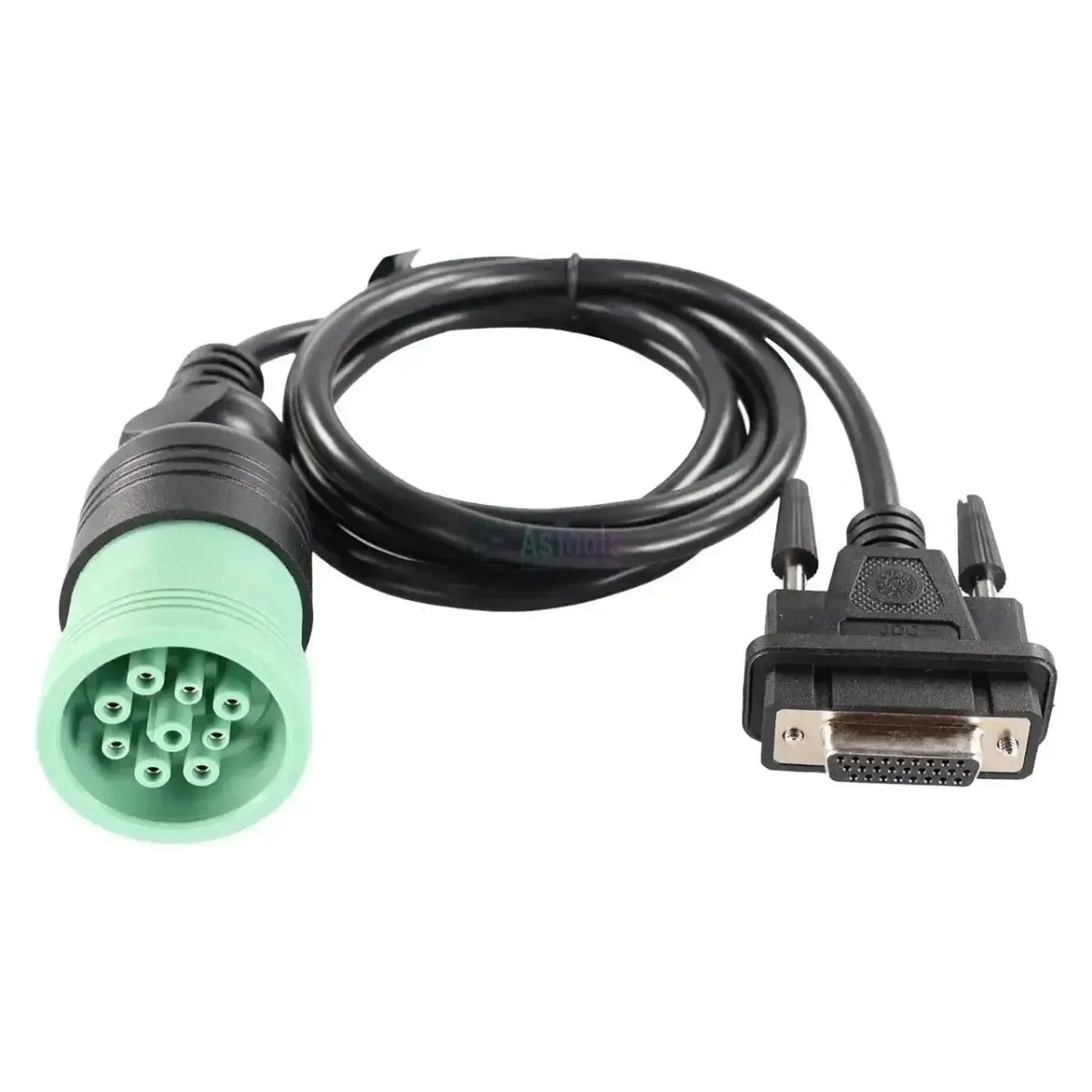

De Jaltest JDC217.9 is de kabel voor machines met de genormeerde 9-polige Deutsch-diagnoseaansluiting type 2. Aan de machinezijde zit een groene ronde stekker met een zwarte koppelring en negen bussen; aan de andere kant zit geen 16-pins OBD2 maar een 26-polige DB26-stekker met schroefflens, die rechtstreeks in de poort van de Jaltest Link V9 gaat. Daardoor heeft u geen OBD2-tussenkabel nodig. Met 147,5 tot 152,5 cm is dit een van de langere kabels uit de reeks, zodat u vanaf de aansluiting comfortabel bij uw apparatuur blijft.

SAE J1939 is de CAN-standaard waarmee zware voertuigen en machines hun regeleenheden laten communiceren; de norm legt zowel de berichtstructuur als de diagnosestekker vast, en daarom draagt deze kabel geen merknaam. Van die stekker bestaan twee uitvoeringen: De zwarte type 1 voor de langzamere bus en de groene type 2 voor de snellere, en dit is de groene. Omdat de aansluiting genormeerd is, werkt dezelfde kabel op landbouwmachines, bouwmachines, intern transport en scheepsmotoren. De kabel valt onder Jaltest AGV, OHW, MHE, Marine en Multi-Purpose Vehicle.

PLUSPUNTEN

✔Sluit met de DB26-stekker rechtstreeks op de Link V9 aan, dus zonder OBD2-tussenkabel.
✔Met 147,5 tot 152,5 cm ruim vier keer zo lang als de gebruikelijke verloopkabel van 30 cm, zodat u niet naast de aansluiting hoeft te blijven staan.
✔Voor de groene type 2-uitvoering van de 9-polige Deutsch-stekker, de snellere van de twee.
✔Breed modulebereik: AGV, OHW, MHE, Marine en Multi-Purpose Vehicle, omdat de aansluiting genormeerd en merkonafhankelijk is.

AANDACHTSPUNTEN

✕Niet voor de zwarte type 1-uitvoering van de 9-polige Deutsch-aansluiting; die vraagt een eigen kabel.
✕Eindigt op 26-pins DB26 en is dus gemaakt voor de Link V9; voor de V8.1 is de kabel niet opgegeven.
✕Welke regeleenheden u bereikt, hangt af van de machine en van de Jaltest-module waaronder die valt.
✕De kabel zit in vier kabelsets tegelijk (70002003, 70002026, 70002030 en 70002006), dus controleer of u hem al in huis heeft.

Toepassingen en functionaliteiten

Via de genormeerde 9-polige Deutsch-aansluiting komt u op het datanet van de machine. Wat daarop zit, is geen vaste lijst: Een tractor draagt andere eenheden dan een graafmachine of een scheepsmotor. Wat u kunt uitvoeren, volgt uit de Jaltest-module waaronder de machine valt.

Regeleenheden die u kunt benaderen

  • De regeleenheden op het datanet van de machine: Welke dat zijn, verschilt per merk en per type; motor- en transmissieregeling zijn de gebruikelijke deelnemers.
  • Per segment verschillend: Landbouw, bouw, intern transport en scheepvaart delen deze stekker maar niet dezelfde regeleenheden.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de aangesloten regeleenheden uitlezen en na reparatie leegmaken.
  • Meetwaarden bekijken: Actuele sensor- en systeemwaarden live volgen.
  • Componenten aansturen: Actuatoren activeren om hun werking te controleren.
  • Parameters, kalibraties en onderhoudsresets: Bij de systemen waarvoor Jaltest die procedures aanbiedt.
  • Let op: Welke van deze functies u ziet, wordt bepaald door de machine en door de Jaltest-module waaronder die valt, en niet door deze kabel.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het merk. De kabel hoort bij de genormeerde 9-polige Deutsch-aansluiting type 2 en niet bij een machinemerk: SAE J1939 schrijft de connector voor, waardoor fabrikanten er niet van afwijken. Voor landbouwmachines, bouwmachines, intern transport en scheepsmotoren is nooit een diagnoseaansluiting wettelijk voorgeschreven, dus deze stekker blijft ook op nieuwe machines in gebruik.

Toepassing:

  • Landbouwmachines (AGV): Met een groene 9-polige Deutsch-aansluiting.
  • Bouw- en terreinmachines (OHW) en intern transport (MHE): Dezelfde genormeerde stekker, ander segment.
  • Scheepsmotoren (Marine) en Multi-Purpose Vehicles: Ook daar schrijft J1939 dezelfde aansluiting voor.
💡
Goed om te weten: Van de 9-polige Deutsch-aansluiting bestaan twee uitvoeringen die er verder identiek uitzien: Zwart is type 1 en groen is type 2. Deze kabel is de groene. De kleur van de stekker op uw machine is dus doorslaggevend; kijk daar naar voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC217.9) | 9-pins J1939 - 26-pins DB26 Verloopkabel | Bedrijfs- en Werkvoertuig

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC217.9
Type Verloopkabel
Toepassing 9-polige Deutsch J1939-diagnoseaansluiting, type 2 (groen)
Lengte 147,5 - 152,5 cm
Interface Jaltest Link V9
Aansluiting voertuigzijde 9-pins Deutsch J1939, type 2 (groen, negen bussen)
Aansluiting interfacezijde 26-pins DB26 (SubD-26) met schroefflens
Regeleenheden De regeleenheden op het datanet van de machine; verschilt per merk en type
Segment Bedrijfs- en Werkvoertuig
Jaltest-module Jaltest AGV, Jaltest OHW, Jaltest MHE, Jaltest Marine en Jaltest Multi-Purpose Vehicle
Onderdeel van kabelset AGV-kabelset (70002003), OHW-kabelset compleet (70002026), OHW-kabelset basis (70002030) en de set voor stationaire motoren (70002006)
