Jaltest  |  SKU: JDC103A

Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-polet OBD - 16-polet OBD2 adapterkabel | Trailer

1 anmeldelse
€129,95 inkl.
€107,40 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

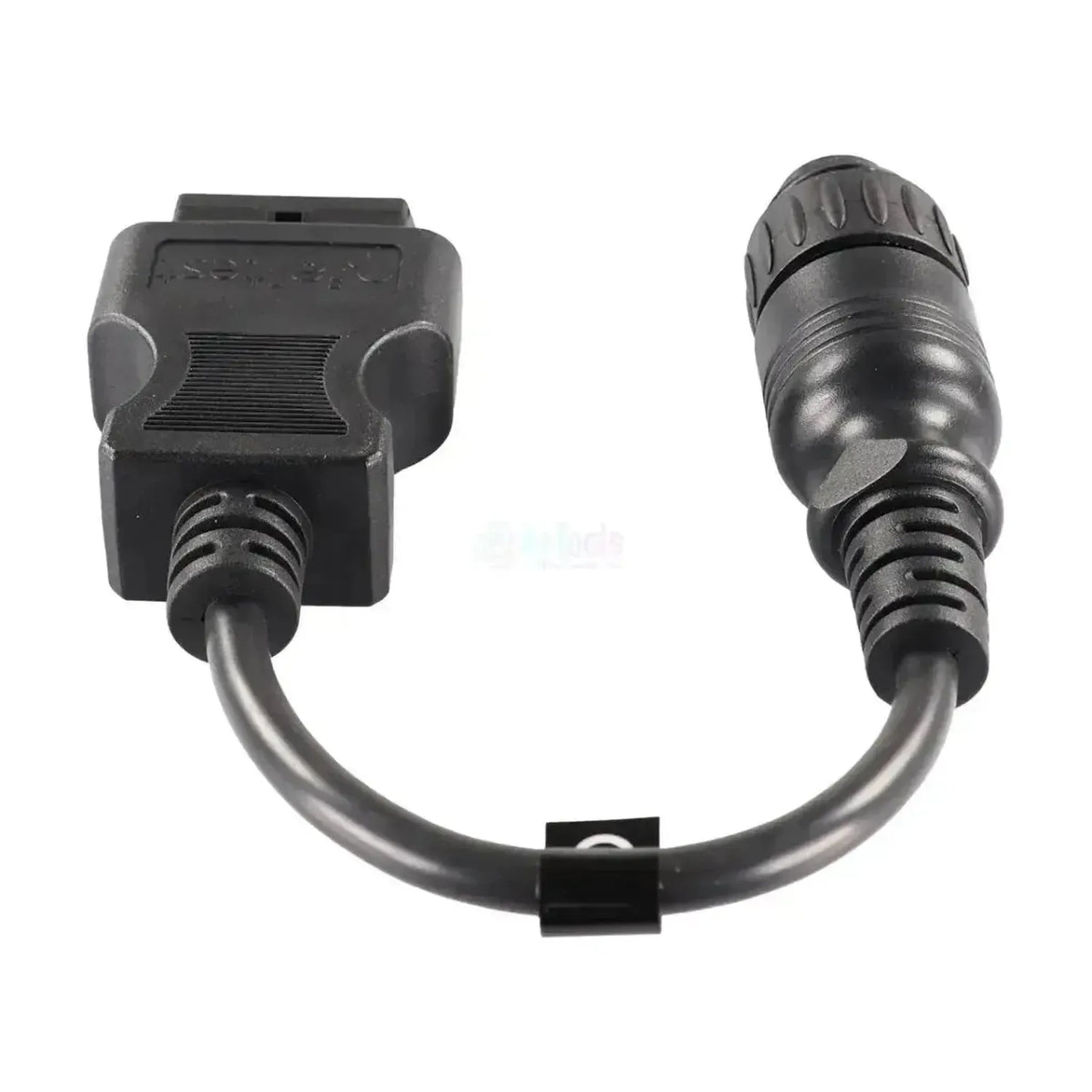

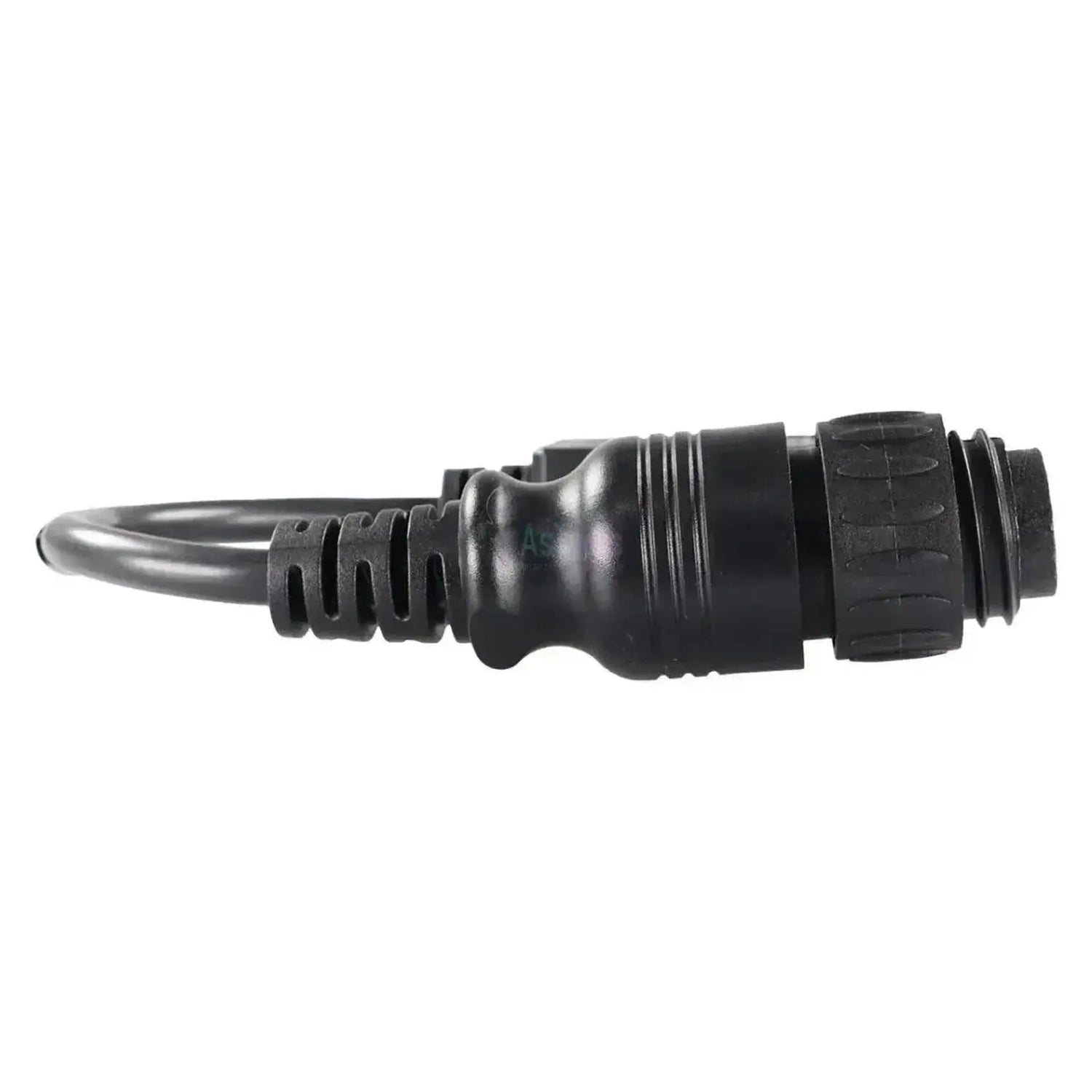

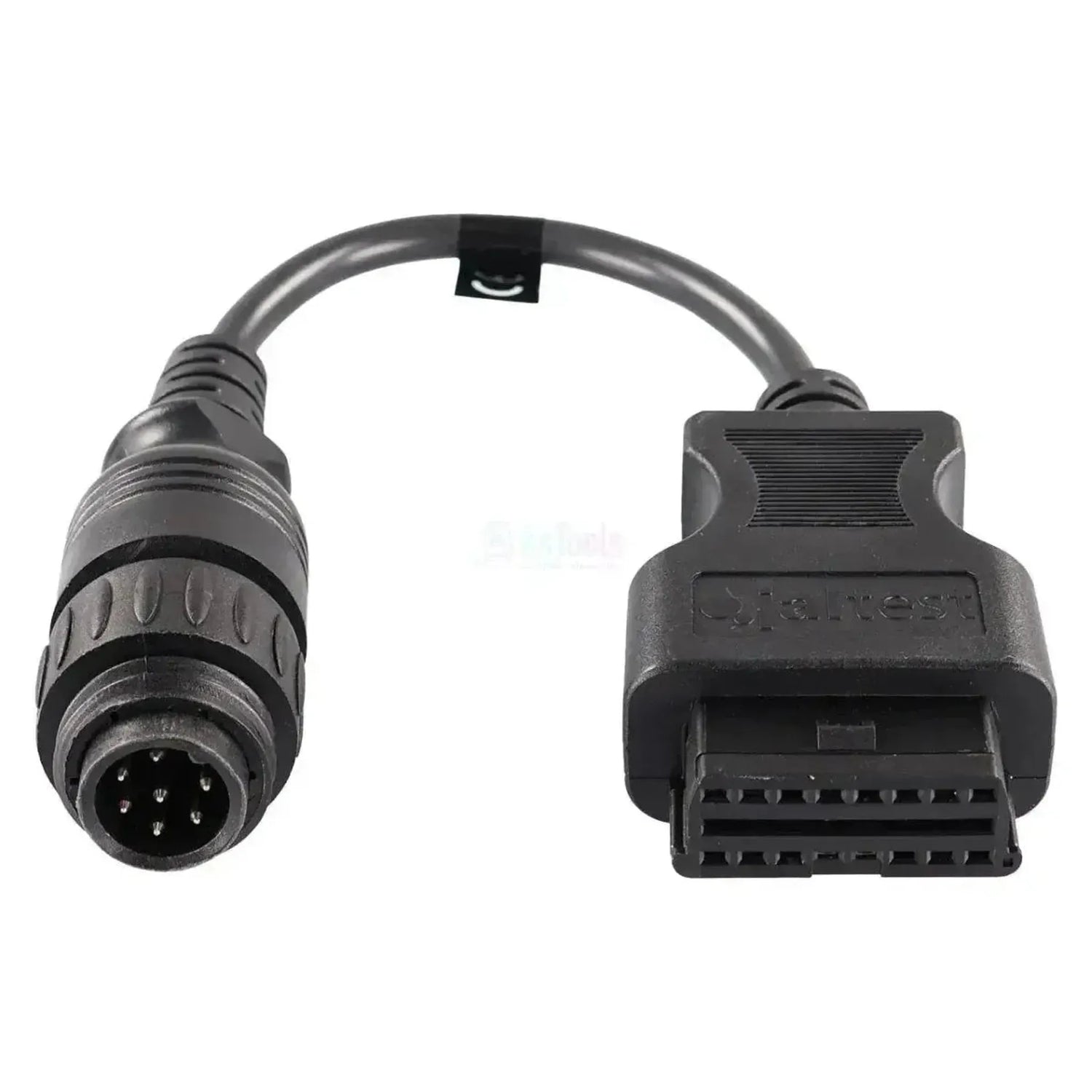

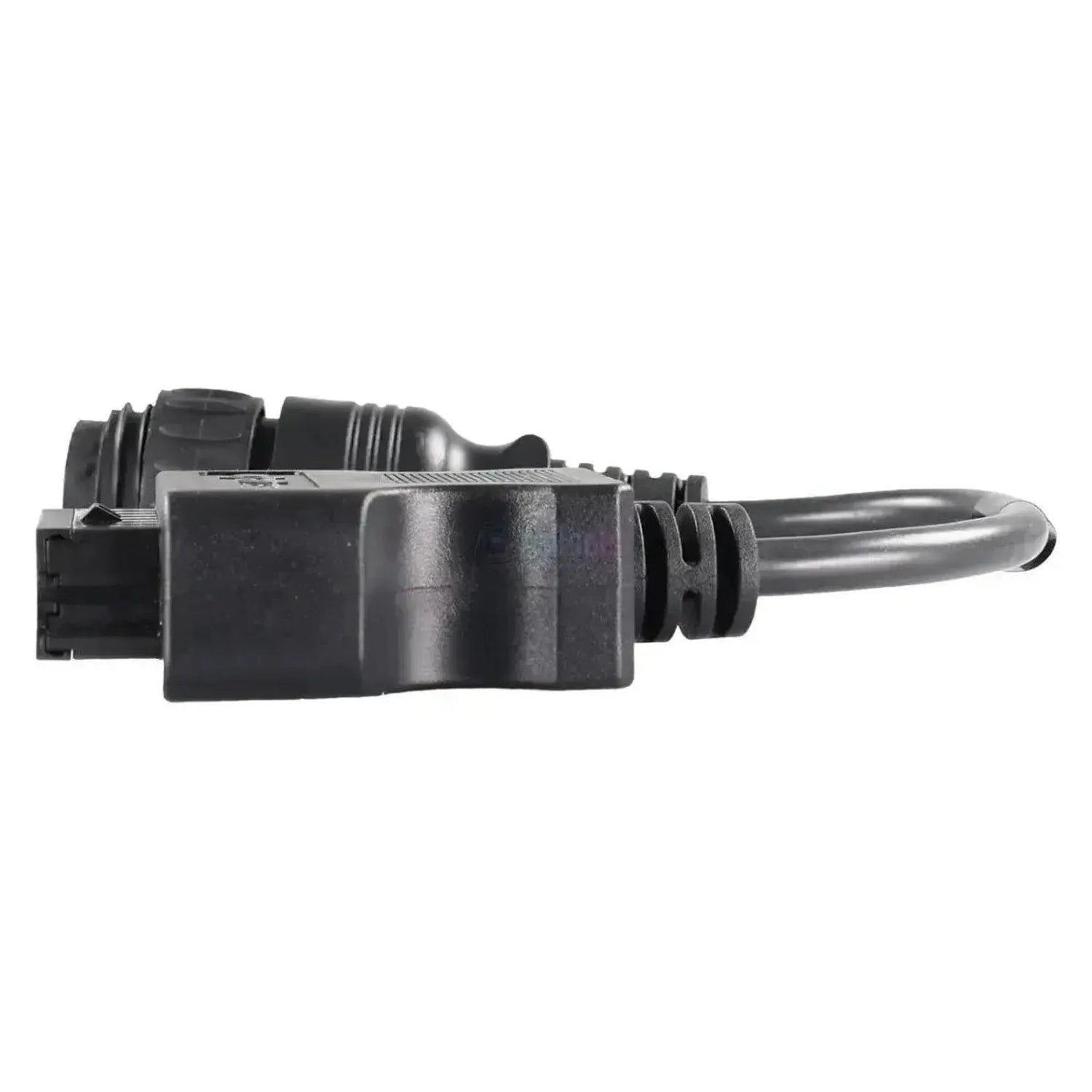

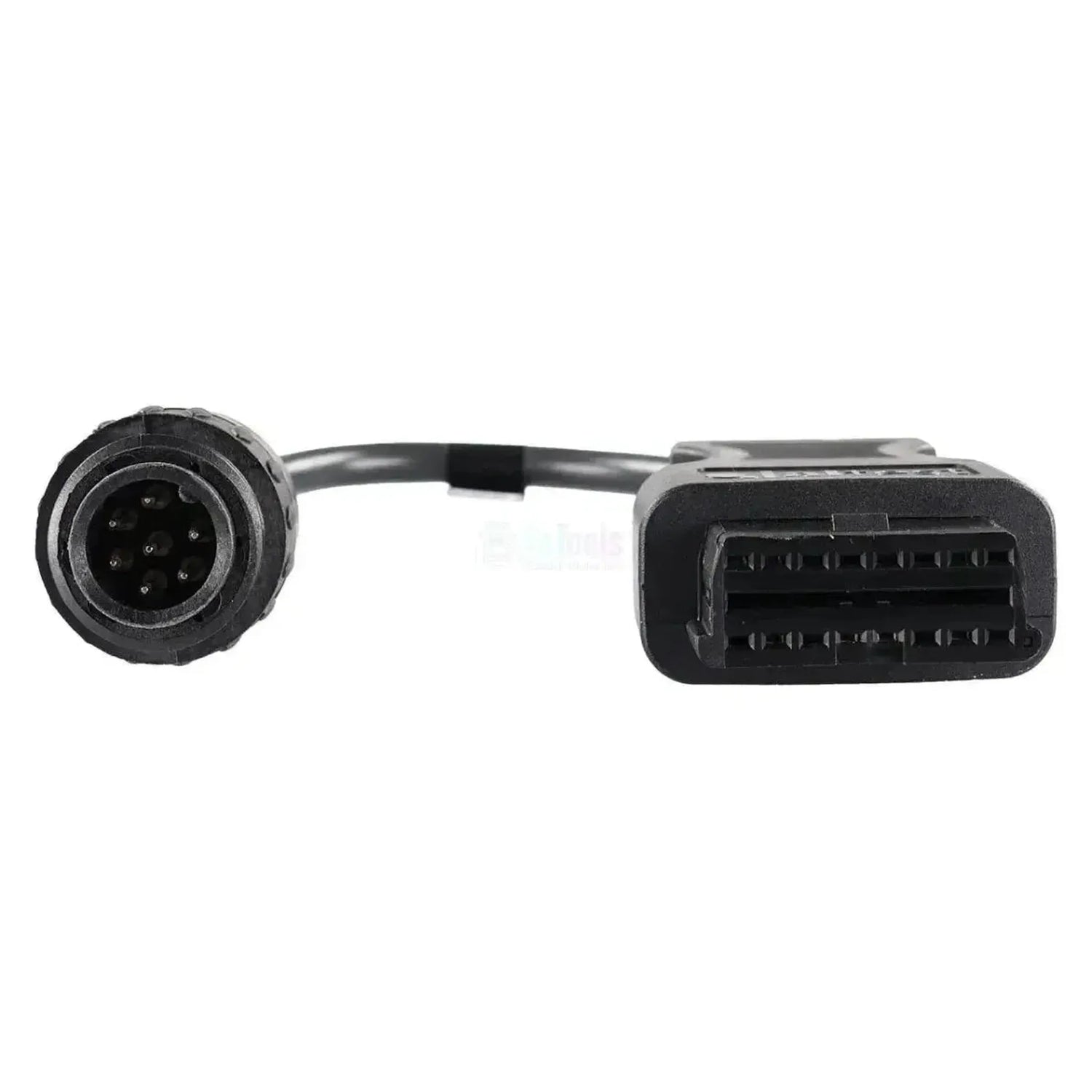

Jaltest JDC103A forbinder 7-polet diagnoseudgangen fra anhængervejbremsereguleringerne fra Wabco og Knorr-Bremse med 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På anhængersiden sidder en rund sort stik med en riflet greb, hvori syv ben sitrer: Seks i en cirkel og én i midten. Alle syv positioner er besat, hvilket skelner denne forbindelse fra den tilsvarende 7-polet JDC111A. Ledningen er 28 til 30 cm lang.

Bag denne forbindelse åbner kablet diagnoselinjerne til anhængerens ABS fra begge fabrikanter: På Wabco-siden Vario C, VCS, VCSII og VCSII CAN, på Knorr-Bremse-siden A18, KB3-TA og KB4-TA. Fra disse reguleringer læser udstyret fejlkoder, målværdier og ECU-data; ved VCS, VCSII og VCSII CAN kommer der vedligeholdelsedata til, og ved VCSII og VCSII CAN yderligere diagnosticeringsmeldinger. En del af Knorr-Bremse-funktionerne bliver tilgængelige med det separate modul Knorr-Bremse Diagnostics (ref. 71502007). Kablet fungerer med Jaltest Link V8.1 og V9 og hører under modulet Jaltest CV.

FORDELE

✔To fabrikanter med ét kabel, fordi Wabco og Knorr-Bremse bruger samme 7-polet stik på disse vejbremsereguleringer.
✔Når Wabco-siden Vario C, VCS, VCSII og VCSII CAN og Knorr-Bremse-siden A18, KB3-TA og KB4-TA.
✔Ved VCS, VCSII og VCSII CAN er der sammen med fejlkoder og målværdier også vedligeholdelsedata i dækningen.
✔Kompatibel med Jaltest Link V8.1 og V9 og medfølger i Trailer-kabelsettet (70002024).

VIGTIGE BEMÆRKNINGER

✕Kun til 7-polet forbindelse med syv ben. KB4-TA-enheden med et 7-polet hus, hvori der kun er fire kontakter, hører til JDC111A.
✕Ved Wabco Vario C angiver dækningen ingen vedligeholdelsedata, kun fejlkoder, målværdier og ECU-data.
✕EBS-enhederne Wabco EBS C, EBS D, EBS D CAN, EBS E og iEBS og Knorr-Bremse TEBS Gen2, TEBS G2.x, TEBS4 og iTEBS X kan du ikke nå med dette kabel; til det formål er ISO 7638-kablet JDC110A beregnet.
✕En del af Knorr-Bremse-funktionerne bliver først tilgængelige med det separate modul Knorr-Bremse Diagnostics (ref. 71502007).

Anvendelser og funktionaliteter

Via denne forbindelse tilgår du med Jaltest-softwaren vejbremsereguleringen på anhængeren, dvs. anti-blokkeringssystemet. Hvilken enhed du møder, bestemmes af generationen af Wabco- eller Knorr-Bremse-reguleringen, ikke af anhængerens mærke. Enhederne nedenfor kommer fra anhængerdækningen i Jaltest, med pr. system de funktioner, der er tilgængelige der.

Regelenheder, som du kan tilgå

  • Wabco anhænger-ABS: Vario C, VCS, VCSII og VCSII CAN, med fejlkoder, målværdier og ECU-data.
  • Knorr-Bremse anhænger-ABS: A18, KB3-TA og KB4-TA, med fejlkoder, målværdier og ECU-data.

Hvad du kan gøre

  • Læse fejlkoder: Anmod om fejlhukommelsen i vejbremsereguleringen, med beskrivelse af den lagrede fejl.
  • Se målværdier: De aktuelle værdier fra de tilsluttede sensorer, med en meddelelse, når en værdi falder uden for området.
  • Konsultere vedligeholdelsedata: Ved VCS, VCSII og VCSII CAN se vedligeholdelsesintervallerne og udarbejde en servicerapport.
  • Se diagnosticeringsmeldinger: Ved VCSII og VCSII CAN giver Jaltest yderligere advarsler i dækningen.

Kompatible køretøjer og anvendelser

Stikket er afgørende, ikke modellen. Dette kabel passer på enhver anhænger med en Wabco- eller Knorr-Bremse-vejbremseregulering, hvis diagnoseudgang er en rund 7-polet stik med syv ben. For anhængere blev der aldrig foreskrevet en standardiseret diagnoseudgang, hvilket betyder at denne stik fortsat bruges på nyere anhængere. EBS-generationerne fra begge mærker går via deres egen udgång.

Wabco (afgrænsning):

  • Vario C: Anti-blokkeringssystem; fejlkoder, målværdier og ECU-data.
  • VCS, VCSII og VCSII CAN: Anti-blokkeringssystem; inkl. vedligeholdelsedata.

Knorr-Bremse (afgrænsning):

  • A18 og KB3-TA: Ældre anhænger-anti-blokkeringssystemer.
  • KB4-TA: Anhænger-anti-blokkeringssystemet, som også kan tilgås via JDC111A.
💡
Godt at vide: Tæl syv ben i den runde forbindelse efter, seks i en cirkel og én i midten. Hvis der i et 7-polet hus rigtigt er kontakter, og kun fire positioner er besat, hører der JDC111A til. Kontroller det på selve anhængeren, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-polet OBD - 16-polet OBD2 adapterkabel | Anhænger

Tekniske specifikationer

Specifikation Beskrivelse
Mærke Jaltest (Cojali)
Referencenummer JDC103A
Type Adapterkabel
Anvendelse Wabco- og Knorr-Bremse opleggerbremsesystemer med 7-polet tilslutning
Længde 28 til 30 cm
Interface Jaltest Link V8.1 og V9
Tilslutning køretøjsside 7-polet OBD (rund sort stik med syv benene)
Tilslutning interfaceside 16-polet OBD2
Kontrolenheder Wabco Vario C, VCS, VCSII og VCSII CAN; Knorr-Bremse A18, KB3-TA og KB4-TA
Segment Oplegger
Jaltest-modul Jaltest CV (erhvervskøretøjer)
Del af kabelsæt Trailer-kabelset (70002024)
Supplerende muligt Knorr-Bremse Diagnostics-modul (ref. 71502007) for det fulde funktionsomfang
