Topdon UltraDiag Moto | Uitleseapparat | Motorcykel

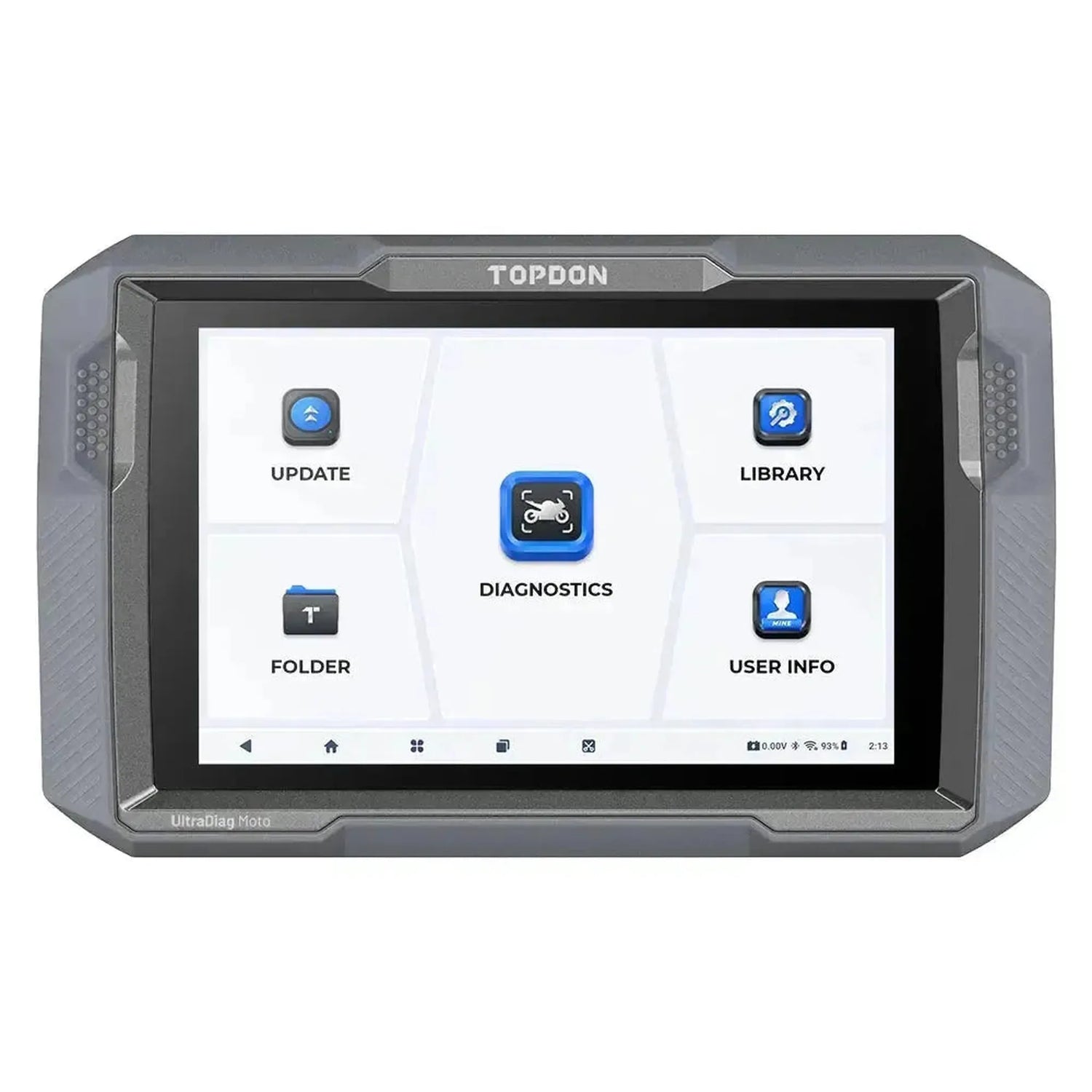

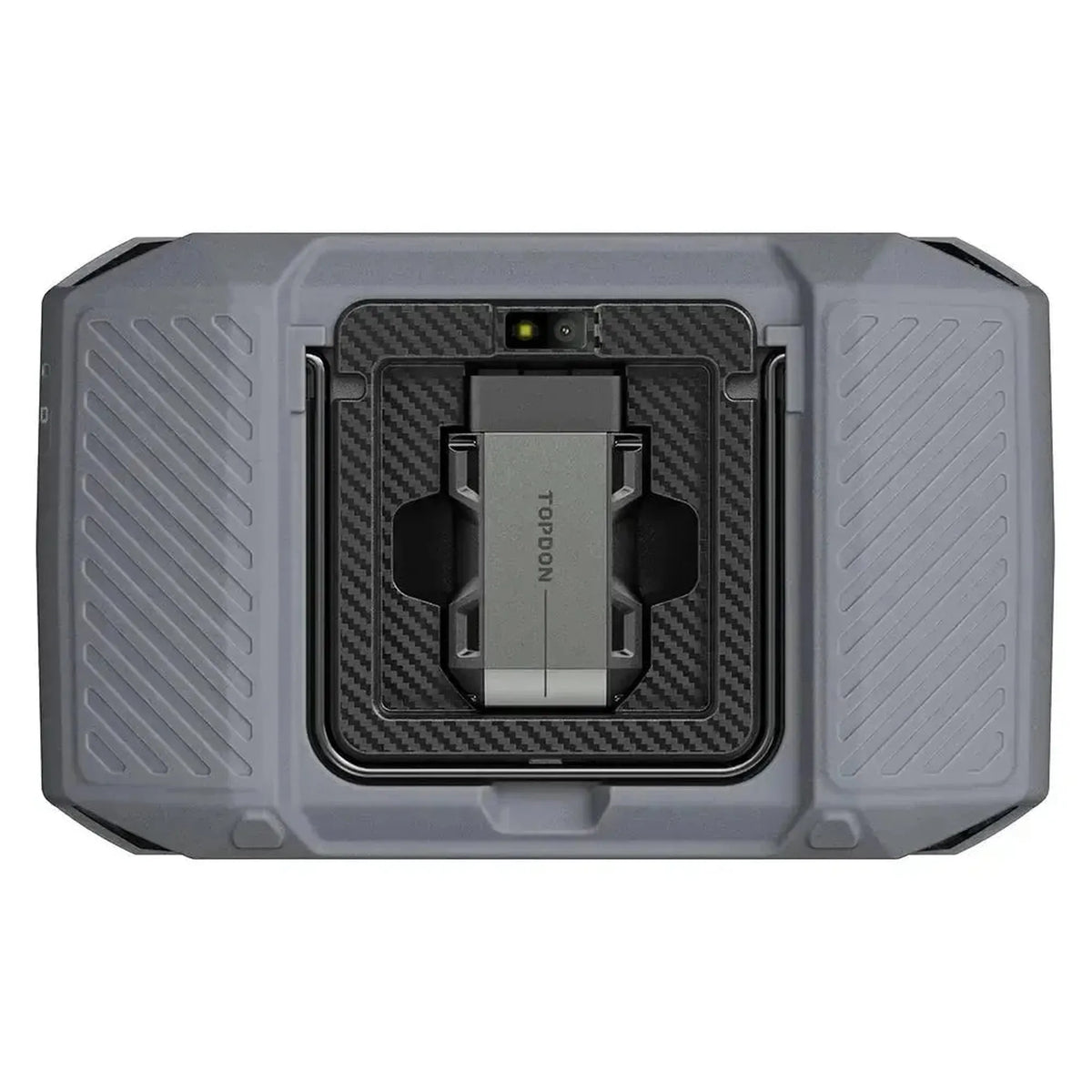

De Topdon UltraDiag Moto is een uitleesapparaat specifiek ontwikkeld voor motorfietsdiagnose. Het systeem, dat draait op Android 11, ondersteunt meer dan 80 merken en communiceert met het voertuig via een Bluetooth VCI. De tablet is voorzien van een 8-inch touchscreen, een 4-core processor en een 10.000 mAh accu. De belangrijkste functionaliteiten omvatten het uitvoeren van een volledige systeemdiagnose, bidirectionele aansturing en diverse servicefuncties. Bij de aankoop is een softwarelicentie voor 1 jaar inbegrepen.

De UltraDiag Moto biedt geavanceerde functies zoals een topologiemap die een visueel overzicht geeft van alle elektronische regeleenheden en hun communicatiestatus. Het apparaat kan live data weergeven in diverse formaten, waaronder grafieken, en ondersteunt AutoVIN voor automatische voertuigidentificatie. De software bevat tevens toegang tot technische servicebulletins (TSB) en een DLC-locatiezoeker om de diagnosepoort van het voertuig snel te lokaliseren.

Diagnosefuncties:

De UltraDiag Moto voert diagnoses uit op alle aanwezige elektronische systemen van de motorfiets, zoals de motor, ABS, transmissie en het instrumentenpaneel.

• Foutcodes lezen en wissen: Leest en verwijdert foutcodes (DTC's) uit alle beschikbare regeleenheden.
• Live data: Toont real-time data van sensoren en componenten in verschillende weergaven, zoals tekst en grafieken.
• Actuatortest: Maakt het mogelijk om specifieke componenten en systemen, zoals injectoren of ventilatoren, direct aan te sturen om de functionaliteit te controleren. Dit wordt ook wel bidirectionele aansturing genoemd.
• AutoVIN: Identificeert de motorfiets automatisch op basis van het voertuigidentificatienummer (VIN).
• ECU-informatie lezen: Vraagt gedetailleerde informatie op van de elektronische regeleenheid, zoals softwareversie en onderdeelnummers.
• Topologiemap: Biedt een grafische weergave van de netwerkstructuur van het voertuig, inclusief de status van alle regeleenheden en hun onderlinge communicatie.

Service- en onderhoudsfuncties:

Dit apparaat ondersteunt meer dan 14 service- en onderhoudsfuncties voor motorfietsen. De beschikbaarheid van specifieke functies kan variëren per merk, model en bouwjaar van het voertuig.

Motor en aandrijflijn:

• Lucht/brandstofverhouding reset (A/F): Stelt de parameters voor de lucht-brandstofmix terug naar de fabrieksinstellingen.
• CO Aanpassing: Kalibreert de koolmonoxide (CO) uitstoot om te voldoen aan de emissienormen en een optimale motorloop te garanderen.
• Stationair toerental aanpassing: Regelt en stabiliseert het toerental van de motor in stationaire toestand.
• Gasklepadaptatie: Herkalibreert de gasklepactuator na vervanging of reiniging om een correcte respons te garanderen.
• Koppeling aanpassing: Voert de initiële instellingen of adaptaties uit voor de koppelingsactuator.

Remmen:

• ABS ontluchten: Voert een geautomatiseerde procedure uit om luchtbellen uit het ABS-remsysteem te verwijderen na onderhoud.

Stuurinrichting:

• Stuurhoeksensor initialiseren (SAS): Kalibreert de sensor die de hoek van het stuur meet, wat nodig is voor systemen zoals tractiecontrole.

Carrosserie en elektronica:

• Accumanagementsysteem reset (BMS): Registreert een nieuwe accu in het voertuigsysteem en reset de laadparameters.
• Bandenspanningscontrolesysteem reset (TPMS): Herleert sensoren en reset waarschuwingen na een bandenwissel of sensorvervanging.
• Kilometerteller reset (ODO): Stelt de kilometerteller in of kalibreert deze na vervanging van het instrumentenpaneel.
• Onderhoudsinterval reset: Zet de servicemelding op het dashboard terug na het uitvoeren van een onderhoudsbeurt.
• Regeleenheid resetten: Herstelt een elektronische regeleenheid (ECU) naar de standaard- of fabrieksinstellingen.
• Voertuigidentificatienummer (VIN): Leest of schrijft het unieke identificatienummer van het voertuig in een regeleenheid.

Overige functies:

• Aanpassen: Maakt het mogelijk om specifieke, door de fabrikant ondersteunde, voertuiginstellingen of voorkeuren aan te passen.

Speciale functies en mogelijkheden:

Het apparaat biedt diverse geavanceerde mogelijkheden voor een efficiënter diagnoseproces.

Cloud- en rapportagefuncties:

• Diagnoserapportage: Genereert gedetailleerde rapporten van de uitgevoerde diagnoses, die kunnen worden opgeslagen of gedeeld.
• Hulp op afstand: Biedt de mogelijkheid voor technische ondersteuning op afstand via de Remote Desktop-functie.

Documentatie en schema’s:

• DLC-locatiezoeker: Helpt bij het lokaliseren van de Data Link Connector (DLC) op de motorfiets.
• Technische Service Bulletins (TSB): Geeft toegang tot officiële servicebulletins en reparatie-informatie van de fabrikant.

Ondersteunde voertuigmerken:

De Topdon UltraDiag Moto ondersteunt een breed scala aan motorfietsmerken uit verschillende regio's, waaronder Europa, Azië, Amerika en China.

• Europees: ADIVA, AGUSTA, AJP, Aprilia, Benelli, BENELLIDSK, BMW, Brixton, Brose, Brough, Derbi, Ducati, Fantic, FBMondi, Generic, Geon, GGTechnik, Gilera, Goes, HM, Husqvarna, Italjet, KL, KSRMOTO, KTM, Lambretta, Lexmoto, Macbor, Malaguti, Mash, MBK, MBP, MH, Minsk, Mitt, Morini, Moto Guzzi, Motron, Mutt, Overbikes, Peugeot, Piaggio, Qooder, Quadro, Rieju, Sherco, Sinnis, Stels, SWM, Triumph, Trmotor, Ural, Vent, Verve, Vespa, Wottan
• Aziatisch: Aeon, Bajaj, Daelim, Enfield, Hartford, Honda, Kawasaki, Kymco, PGO, Suzuki, SYM, TGB, TVS, Yamaha
• Amerikaans: AKT, Arctic Cat, BRP, Coleman, CSC, Dafra, Harley, Indian, Keller, Polaris, RVM, UM, Victory
• Chinees: CFMOTO, Haojue, Hisun, Keeway, Voge, Zeeho

Verpakkingsinhoud:

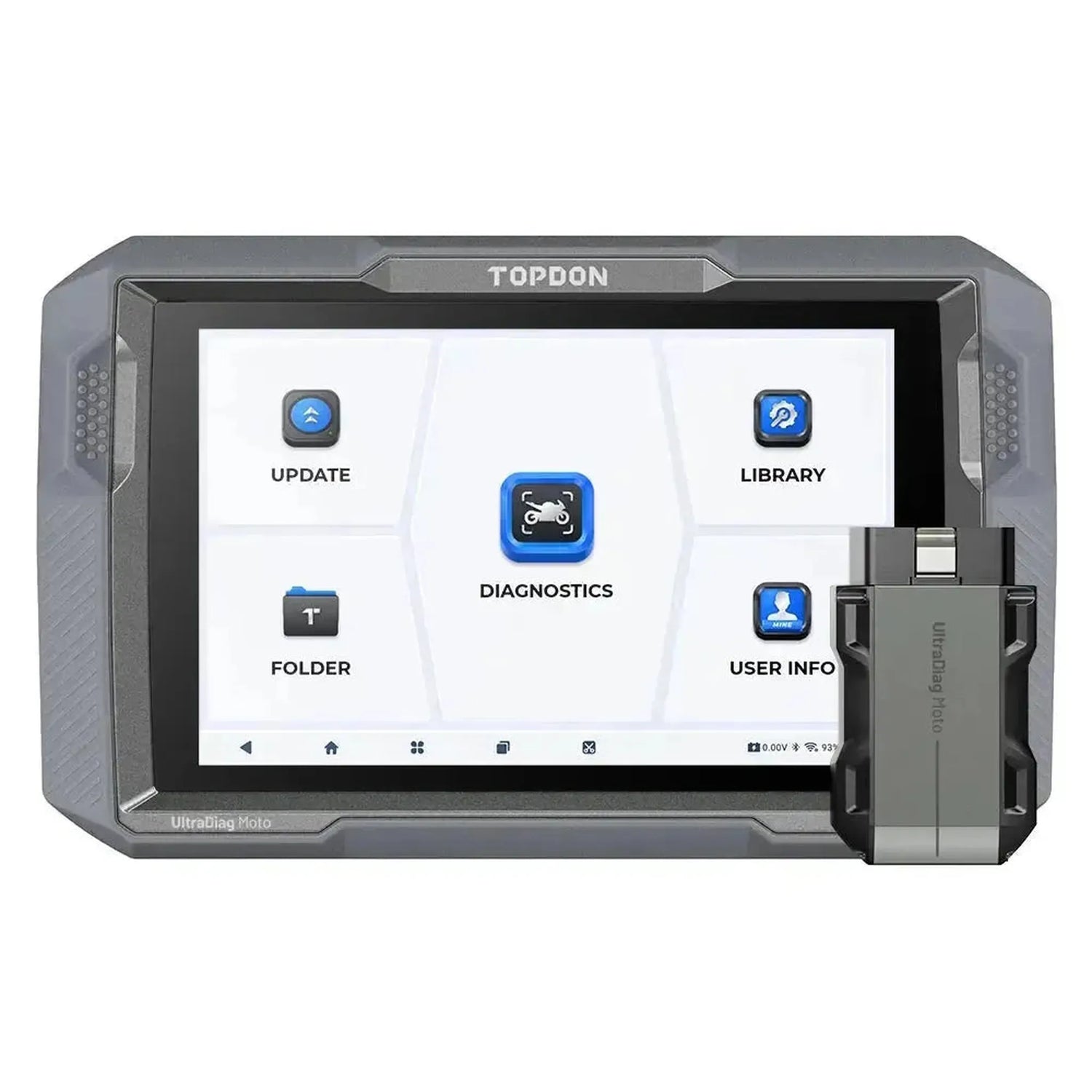

• 1x Topdon UltraDiag Moto tablet
• 1x VCI (Vehicle Communication Interface)
• 1x Set motorfiets diagnosekabels
• 1x Voedingsadapter met meerdere stekkers
• 1x Handleiding
• 1x Opbergkoffer

Licentie-informatie:

• Inclusief 1 jaar updates: Bij aanschaf is een software-updatelicentie voor 12 maanden inbegrepen.

Na afloop van de licentieperiode blijft het apparaat functioneren op basis van de laatst geïnstalleerde softwareversie. Toegang tot nieuwe updates en online functies vereist de aanschaf van een nieuwe licentie.
