AsTools  |  SKU: A0282

Transformatoradapter OBD2 (24V/12V)

€27,95 inkl.
€23,10 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

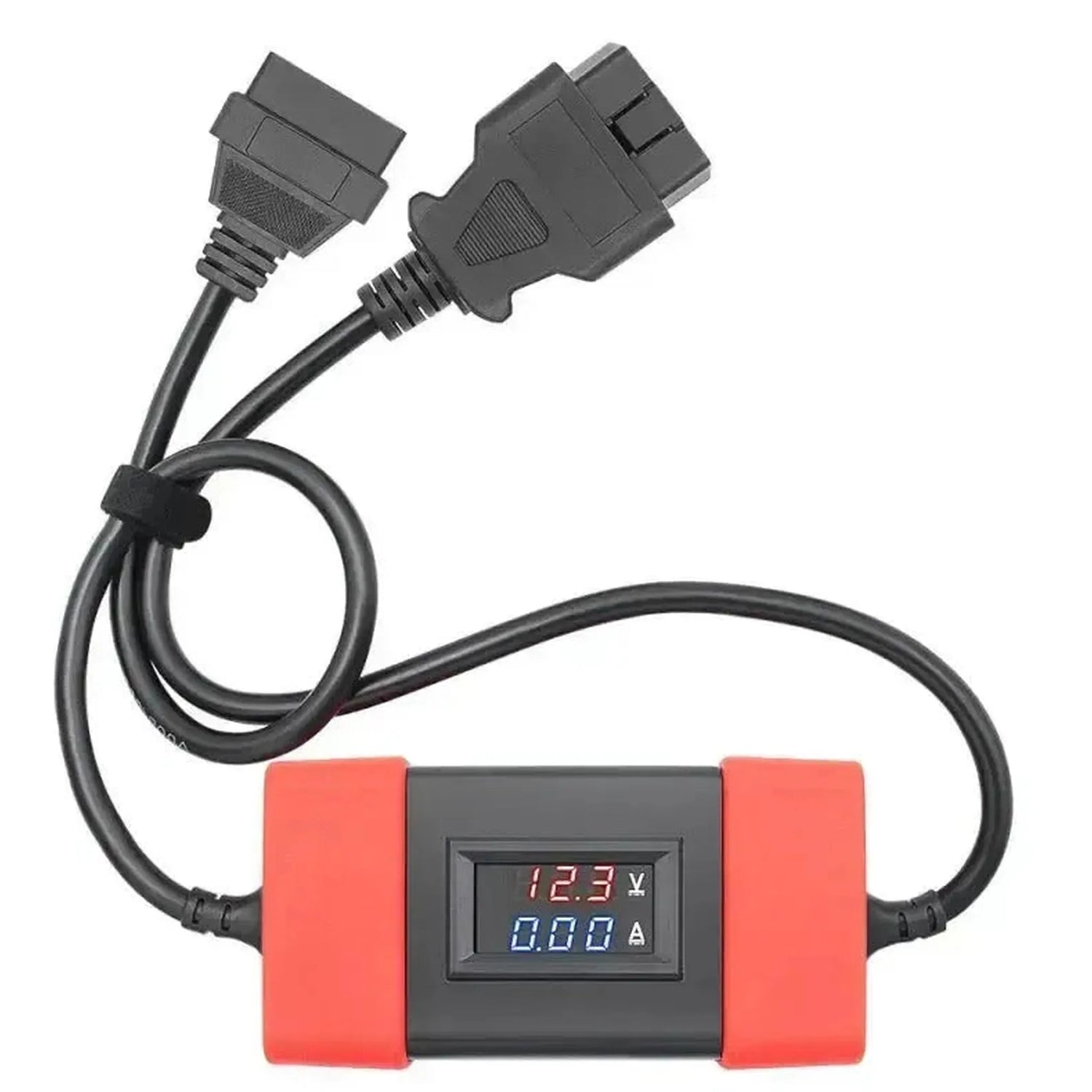

Den universelle Transformatoradapter OBD2 (24V/12V) er en inline spændingsomformer, der er specielt designet til køretøjsdiagnose på tunge erhvervskøretøjer. Denne komponent fungerer som en sikker hardwarebaseret bro mellem et 24V-køretøjsnetværk (såsom lastbiler, busser og byggemaskiner) og standard 12V-diagnoseudstyr. Adapteren reducerer forsyningsspændingen på OBD2-porten (Pin 16) fra 24 volt til en stabil 12 volt uden at påvirke datasignalerne fra kommunikationsprotokoller som CAN eller K-linje. Derved forhindres strukturelt, at følsom 12V-scanere og interfaces bliver beskadiget af overspænding under tilslutning til tunge køretøjers netværk.

Når adapterkablet indsættes i J1962-diagnoseportens stik, aktiveres det integrerede step-down-kredsløb for at regulere spændingen. Enheden leverer øjeblikkelig visuel feedback via de indbyggede digitale LED-displays, hvor både den aktuelle udgangsspænding (i rødt) og strømforbruget (i blåt) vises kontinuerligt og i realtid. Dette gør det muligt for diagnosetekniker at overvåge det aktuelle strømforbrug fra det tilsluttede diagnoseudstyr og verificere, at den leverede forsyningsspænding forbliver inden for enhedens sikre tolerancer. Det eksterne modul er desuden udstyret med en robust kabinet med gummistødkanter for at beskytte den interne elektronik mod fysisk påvirkning i et industrielt værkstedsmiljø.

FORDELE

✔ Beskytter 12V-hardware aktivt mod overspænding fra 24V-køretøjsnetværk.
✔ Udstyret med dobbelt display til direkte spændings- og strømkontrol.
✔ Gennemsigtig data-gennemgang påvirker ikke kommunikationsprotokolerne.
✔ Fleksibel kabelkonfiguration reducerer mekanisk belastning på køretøjsforbindelsen.

VIGTIGE BEMÆRKNINGER

✕ Omdanner kun forsyningen, udfører ingen protokolkonvertering (f.eks. J1939 til OBD2).
✕ Det inline transformatormodul tilføjer ekstra vægt og volumen til kabelbunten.

Anvendelser og funktionaliteter

Denne adapterkabel er designet til værksteder, der arbejder med blandede køretøjssamlinger, og tilbyder følgende kernefunktioner:

  • Spændingsreduktion (Step-down): Konverterer den indgående 24V-forsyning fra pin 16 på køretøjsforbindelsen til et sikkert 12V-output. Dette gør det muligt at bruge standard-læseinstrumenter til personbiler på lastbiler og tungt materiel.
  • Pass-through-kommunikation: Lader alle datalinjer (såsom CAN-High, CAN-Low og K-linje) passere ubesværet og uændret. Adapteren griber kun ind på forsyningsledningen og masseledningen.
  • Live kredsløbsovervågning: Giver teknikeren mulighed for under diagnoseprocessen at verificere, om køretøjets OBD-port leverer stabil forsyning, hvilket er afgørende ved lokalisering af kommunikationsfejl eller ECU-problemer.

Specielle funktioner og muligheder

Det integrerede modul i ledningen indeholder ekstra hardwarekomponenter til forbedring af diagnosticeringssikkerhed:

  • Digitalt voltmeter (Rødt LED): Måler kontinuerligt den reducerede udgangsspænding, der sendes til diagnoseudstyr, så spændingsfald (voltage drops) er direkte visuelt observerbare.
  • Digitalt ammeter (Blåt LED): Viser det aktuelle strømforbrug fra det tilsluttede diagnoseudstyr eller interface i ampere. Dette hjælper med at identificere uventet højt strømforbrug fra en fejl i testeren eller kablet.
  • Integreret stødbestyrkelse: Transformatorkabinettet er forsynet med chokabsorberende hætter, som beskytter de følsomme måleinstrumenter mod fald på værkstedsgulvet.

Pakkeindhold

  • 1x Transformatoradapter OBD2 (24V/12V) med display
💡
Godt at vide: Denne adapter justerer forsyningsspændingen, men oversætter ingen datakommunikation. For at kunne læse lastbiler skal det tilsluttede 12V-diagnoseudstyr selv kunne håndtere heavy-duty-protokoller som J1939 eller J1708. Hvis testeren ikke understøtter dette, etableres der ikke kommunikation med køretøjsmodulerne på trods af den korrekte spænding.

Tekniske specifikationer

Specifikation Beskrivelse
Produktkategori Diagnosekabler og adaptere
Funktion DC step-down-omformer (24V til 12V)
Forbindelse køretøjsside OBD2 / J1962 (16-pin, han)
Forbindelse udstyrside OBD2 / J1962 (16-pin, hun)
Spændingsvisning Digitalt LED (rødt)
Strømvisning Digitalt LED (blåt)
Kompatibilitet datasignaler Pass-through (uhindret gennemgang)
