Jaltest  |  SKU: JDC540A

Jaltest (JDC540A) | Bosch Rexroth 8-polet R232 - 16-polet OBD2 adapterkabel | Arbejdskøretøj

€209,95 inkl.
€173,51 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

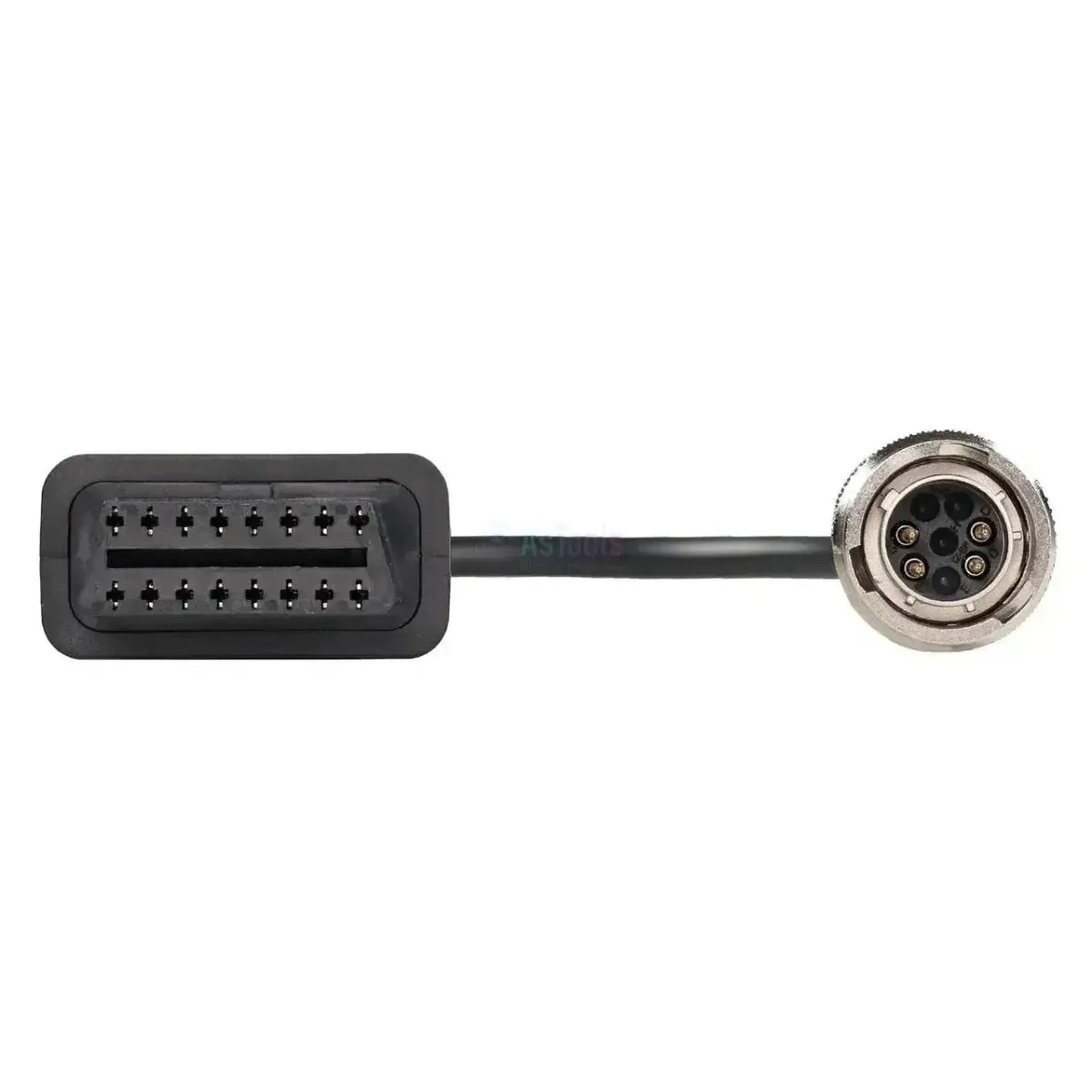

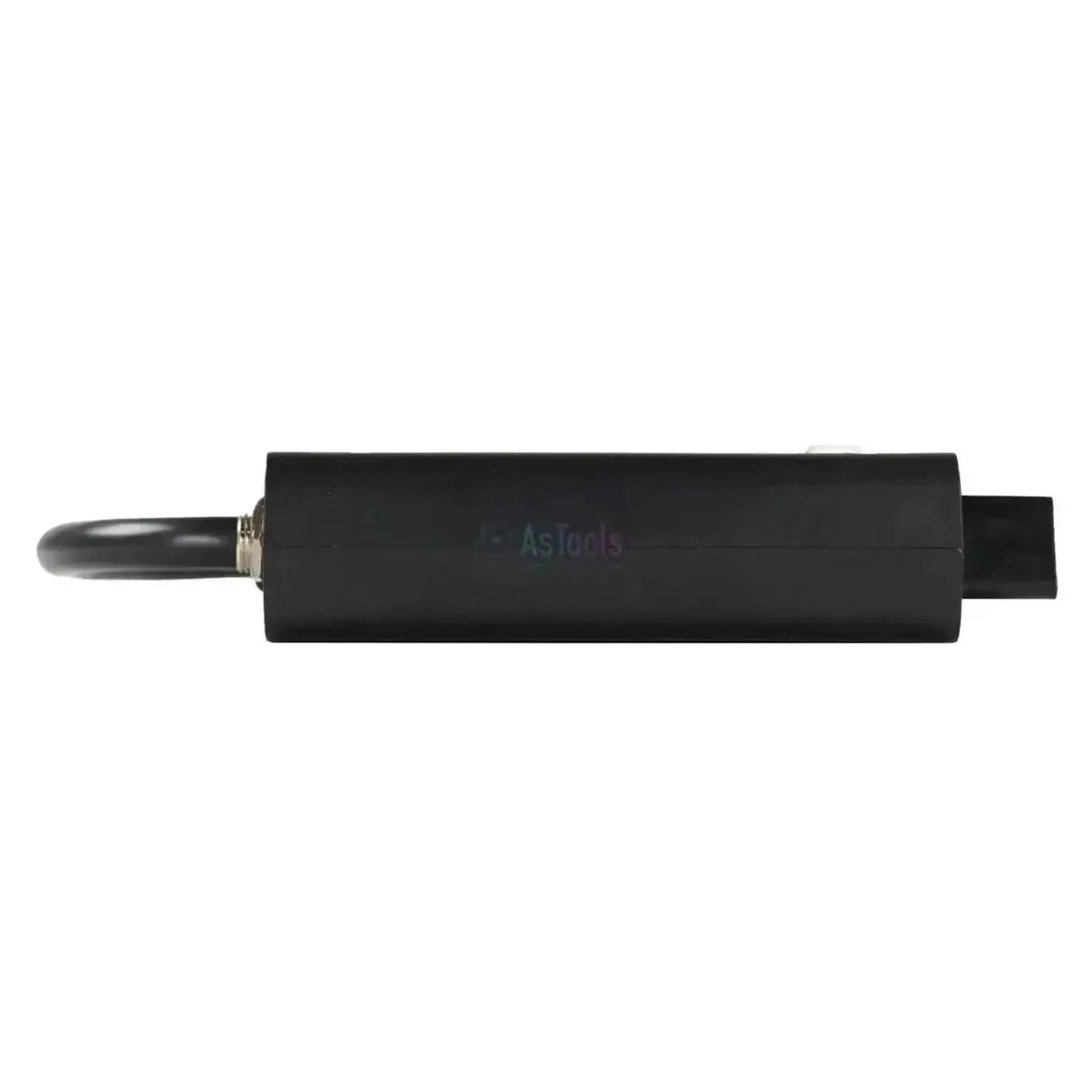

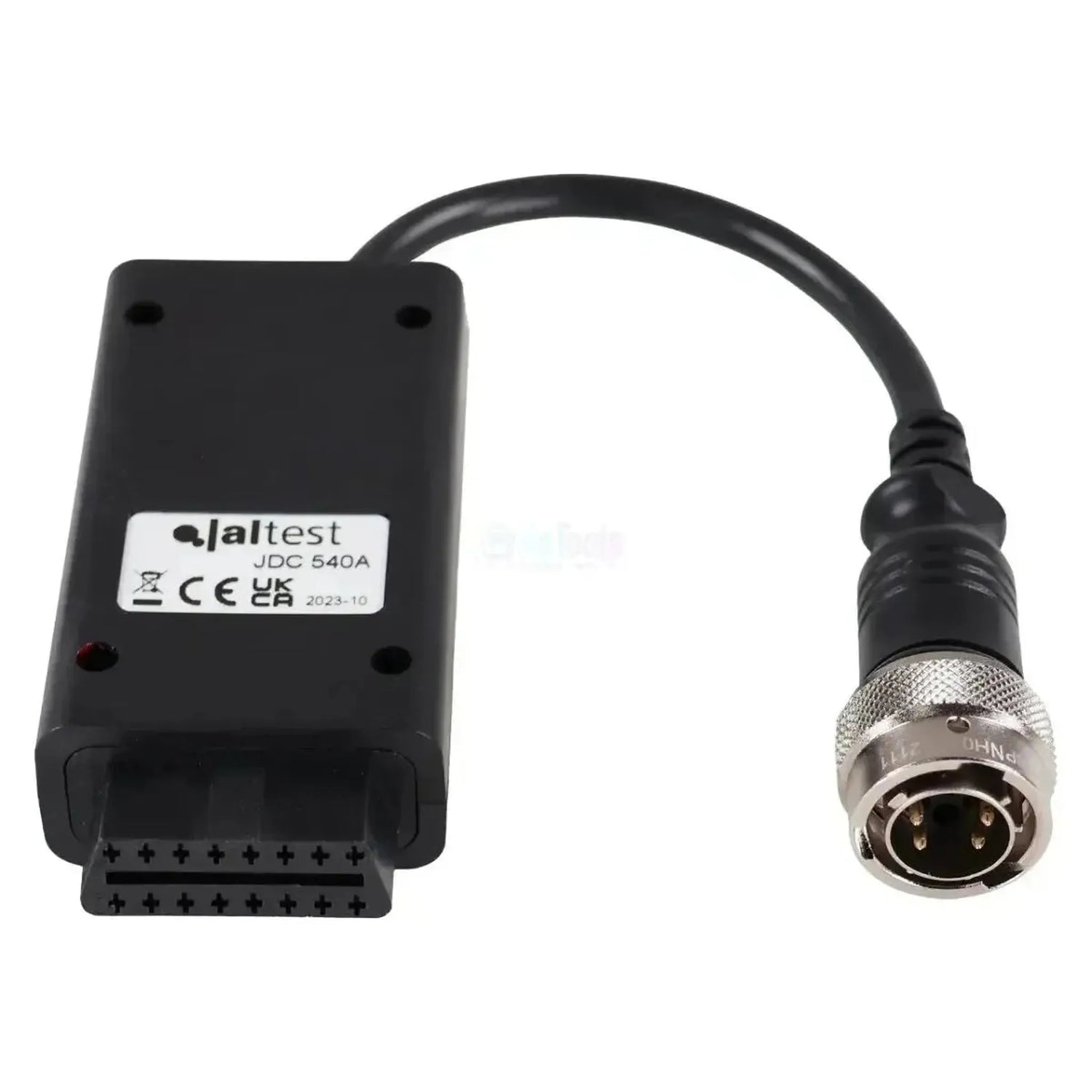

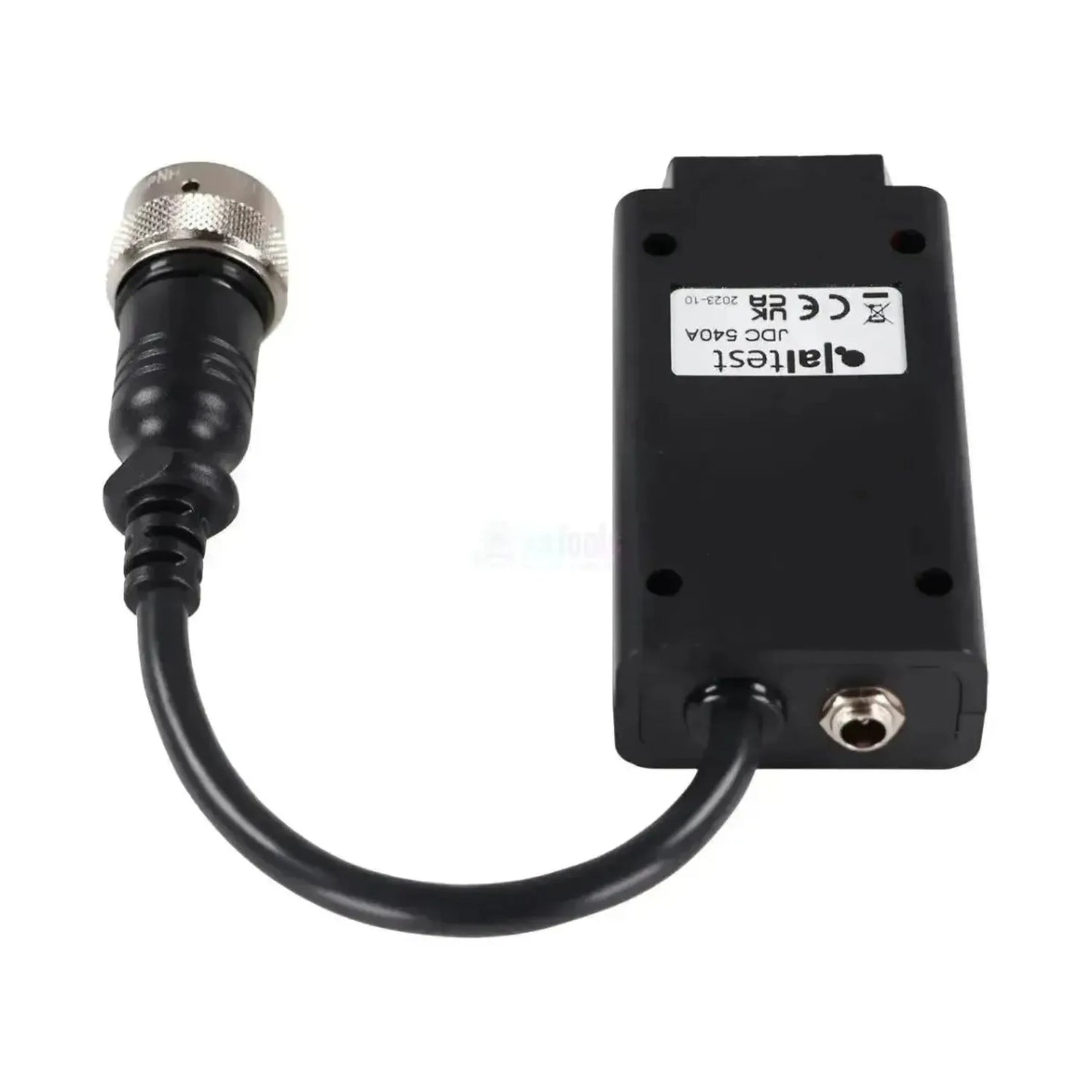

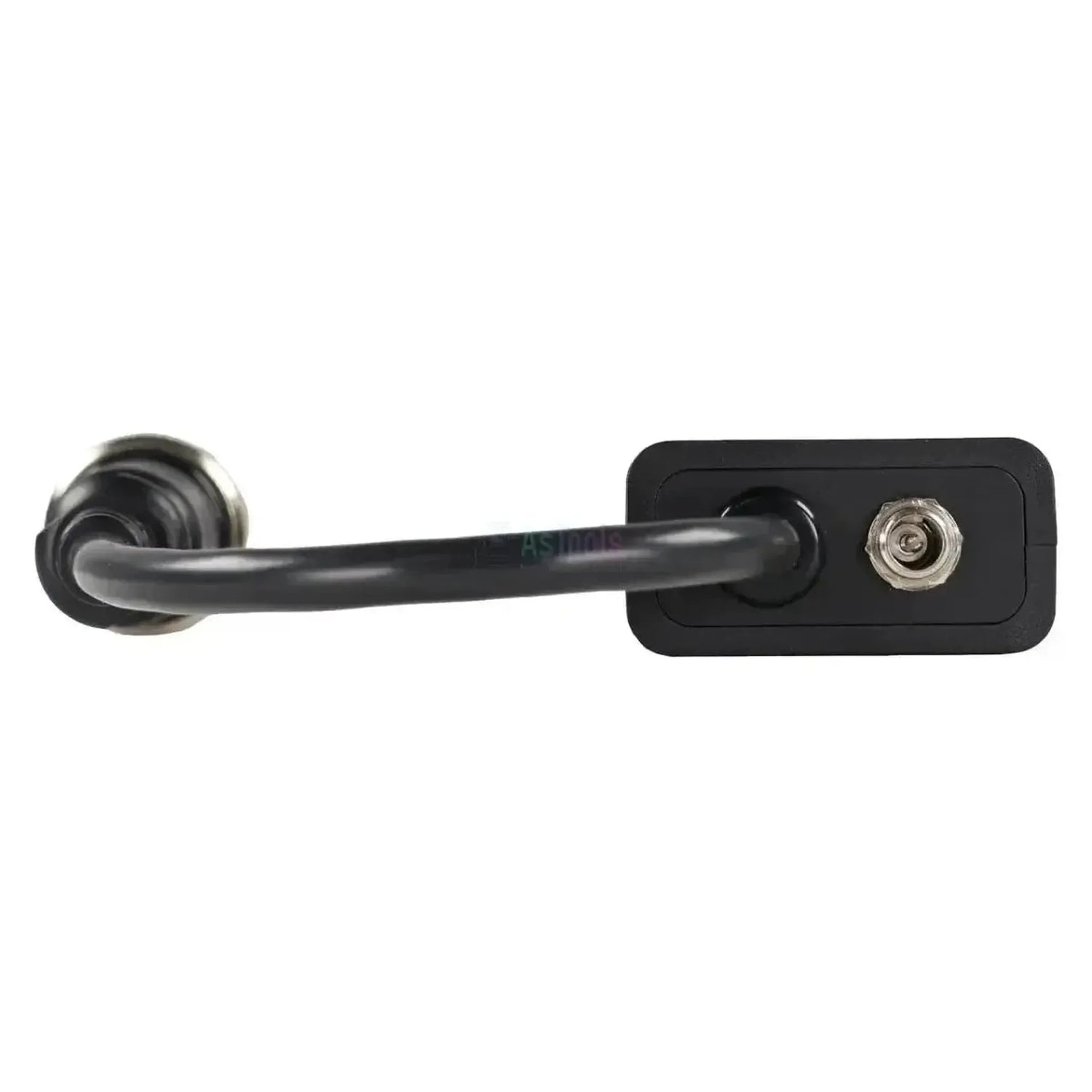

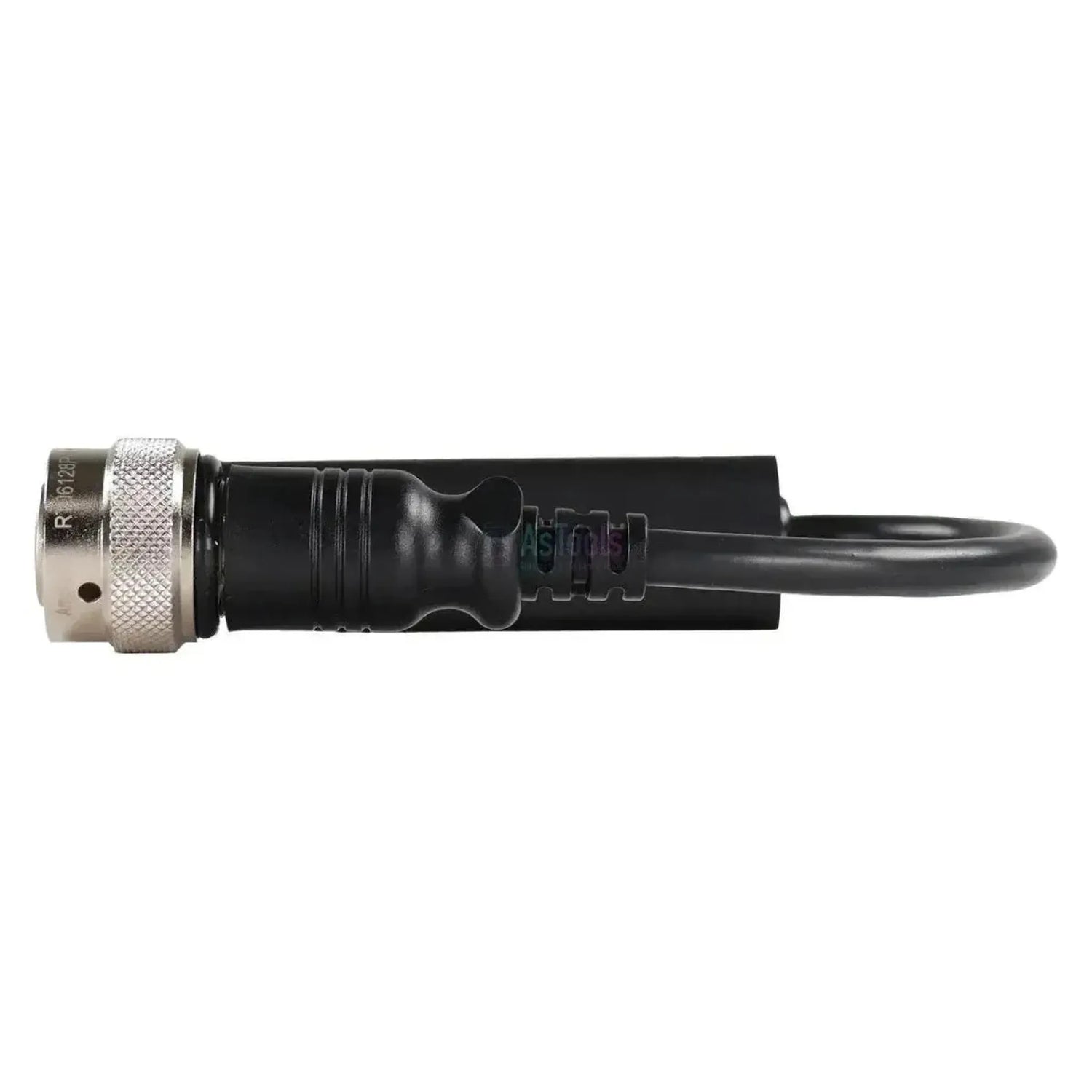

Jaltest JDC540A er RS232-diagnostikcablen til Bosch Rexroth BODAS-kontrolenheder og måler 28 til 30 cm. På køretøjssiden sidder en rund metalstik med en riflet koplingring, som du drejer over tilslutningen. Halvejs gennem kablet sidder et sort plastikmodul med en skruet strømtilslutning, som der er fastsat en vinklet stik på. Kablet har derfor tre grene: 16-polet OBD2-stikken til din Jaltest-diagnostikcabel, den runde 8-polet RS232-stik og strømgrenen.

RS232 er en seriel forbindelse og ingen CAN-bus; modulet i kablet etablerer denne kommunikation og har derfor sin egen strømtilslutning. Med denne forbindelse læser Jaltest-udstyr BODAS RC Series (RS232) af, den programmerbare maskinkontrol, der regulerer den hydrostatiske drivlinje og arbejdsfunktionerne. Ud over fejlkoder omfatter dækningen målværdier, ECU-data, parametre og live dataovervågning. Kablet er angivet til Jaltest Link V8.1 og hører under Jaltest OHW og Jaltest MHE.

FORDELE

✔Når BODAS RC Series (RS232), den programmerbare kontrolenhed med den serielle diagnostikhavn.
✔Det aktive modul i kablet etablerer RS232-forbindelsen, som en almindelig CAN-kabel ikke er tilstrækkelig til.
✔Ud over fejlkoder omfatter dækningen også målværdier, ECU-data, parametre og live dataovervågning.
✔Systemafhængig: Det afgørende er Bosch Rexroth-kontrolenheden i maskinen, ikke maskinens mærke.

VIGTIGE BEMÆRKNINGER

✕Den officielle specifikation nævner kun Jaltest Link V8.1; denne kabel er ikke angivet til Link V9.
✕Modulet har sin egen strømtilslutning, så der skal være en strømforbindelse inden for maskinens rækkevidde.
✕Kun til RS232-udførelsen; CAN-udførelserne (RC Series 20, 21, 22, 30 og 31 og RC Scan) har deres egen tilslutning.
✕Ved BODAS RC Series (RS232) dækkes styring af komponenter, kalibrering og nulstilling ikke.

Anvendelser og funktionaliteter

Via denne forbindelse får du adgang med Jaltest-softwaren til den programmerbare BODAS-maskinkontrol fra Bosch Rexroth. Det handler om serieudførelsen af denne kontrolenhed, som udveksler sine data via en RS232-linje i stedet for over CAN-bussen. Hvad du kan forespørge, er opdelt efter funktion nedenfor.

Kontrolenheder, du kan få adgang til

  • BODAS RC Series (RS232), programmerbar maskinkontrol: Udførelsen, som denne kabel er fremstillet til, med det bredeste funktionssæt i BODAS-familien.

Hvad du kan gøre

  • Læse og slette fejlkoder: Læs fejlhukommelsen i BODAS-kontrolenheden og tøm den efter reparation.
  • Se målværdier: De aktuelle værdier for de sensorer, der er tilsluttet maskinekontrollen.
  • Indstil parametre: Læs og tilpas BODAS-reguleringsindstillingerne.
  • Live dataovervågning: Følg systemværdierne under drift i tal og graf.

Kompatible køretøjer og anvendelser

Kontrolenheden er afgørende, ikke maskinemærket. Denne kabel hører til Bosch Rexroth BODAS RC-kontrolenheden med RS232-diagnostikhavn, og Bosch Rexroth bygger den ind hos forskellige maskinefabrikanter. For arbejdsmaskiner gælder ingen obligatorisk diagnostiktilslutning, så stikket forbliver også i brug på nyere maskiner. Hvilken udførelse der sidder i din maskine, genkender du på den runde stik med riflet koplingring.

Anvendelse:

  • Arbejds- og byggemaskiner: Med en Bosch Rexroth BODAS RC-kontrolenhed med RS232-diagnostik.
  • Maskinemærke ikke afgørende: BODAS bygges ind som kontrolenhed af forskellige maskinefabrikanter.
  • Byggeår ikke afgørende: For arbejdsmaskiner gælder ingen obligatorisk diagnostiktilslutning, så denne stik forbliver i brug.
💡
Godt at vide: Den runde RS232-tilslutning hører til BODAS-kontrolenheden selv og sidder normalt i kabinen eller i kontrolkabinetten ved kontrollen. Husk på, at modulet halvejs gennem kablet har sin egen strømtilslutning. Kontroller derfor først, hvilken tilslutning der sidder på din maskine, før du bestiller.

Pakkeindhold

  • 1x Jaltest (JDC540A) | Bosch Rexroth 8-polet R232 - 16-polet OBD2 adapterkabel | Arbejdskøretøj

Tekniske specifikationer

Specifikation Beskrivelse
Mærke Jaltest (Cojali)
Referencenummer JDC540A
Type Adapterkabel (med modul og strømgrin)
Anvendelse Bosch Rexroth BODAS RC Series med RS232-diagnosepor
Længde 28-30 cm
Interface Jaltest Link V8.1
Forbindelse køretøjsside 8-polet RS232 (rund metalkontakt med riflet koblingsring)
Tilslutning interfaceendeligt 16-polet OBD2
Kontrolenheder BODAS RC Series (RS232), programmerbar maskinestyring
Segment Arbejdskøretøj
Jaltest-modul Jaltest OHW (Off-Highway machines) og Jaltest MHE (Material Handling Equipment)
