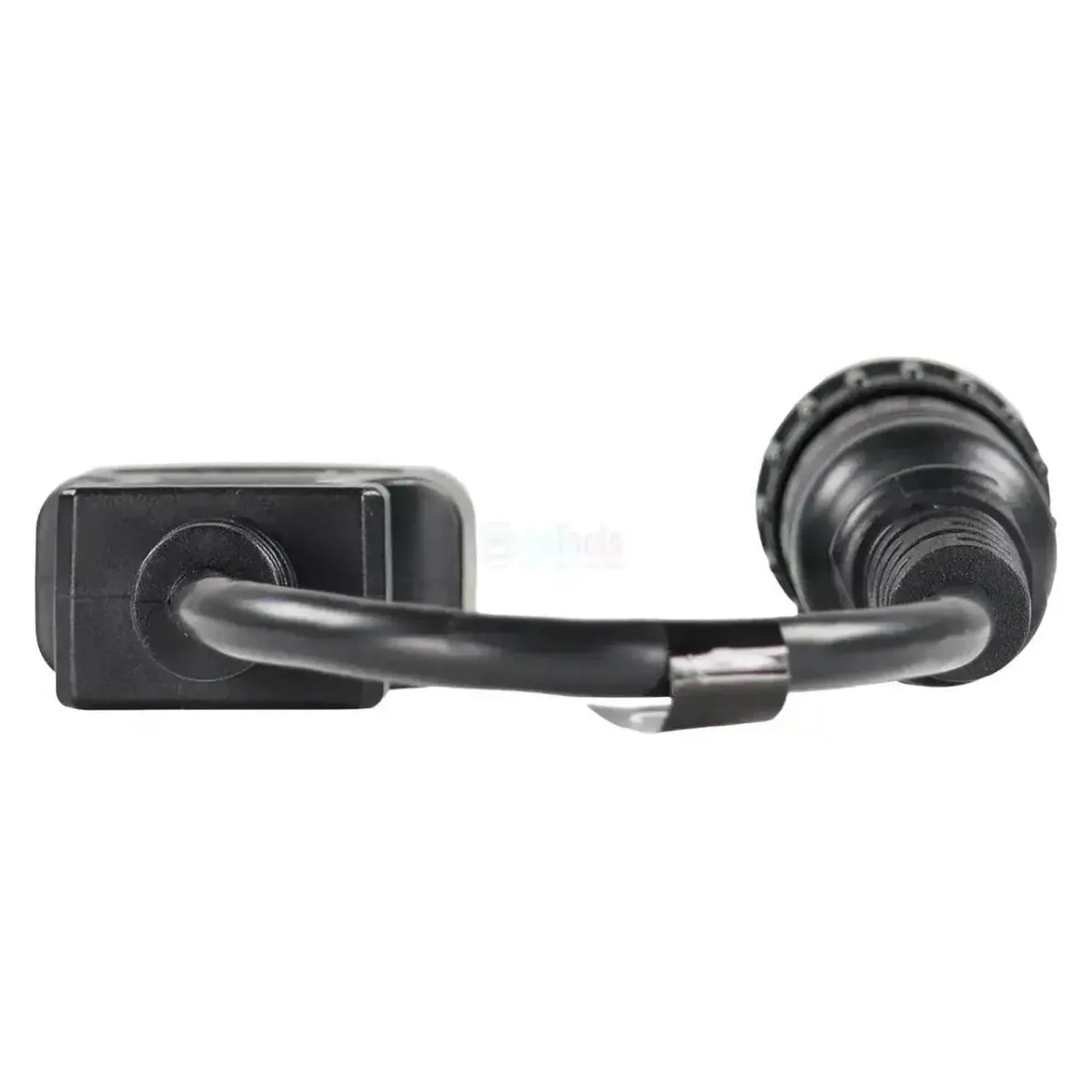

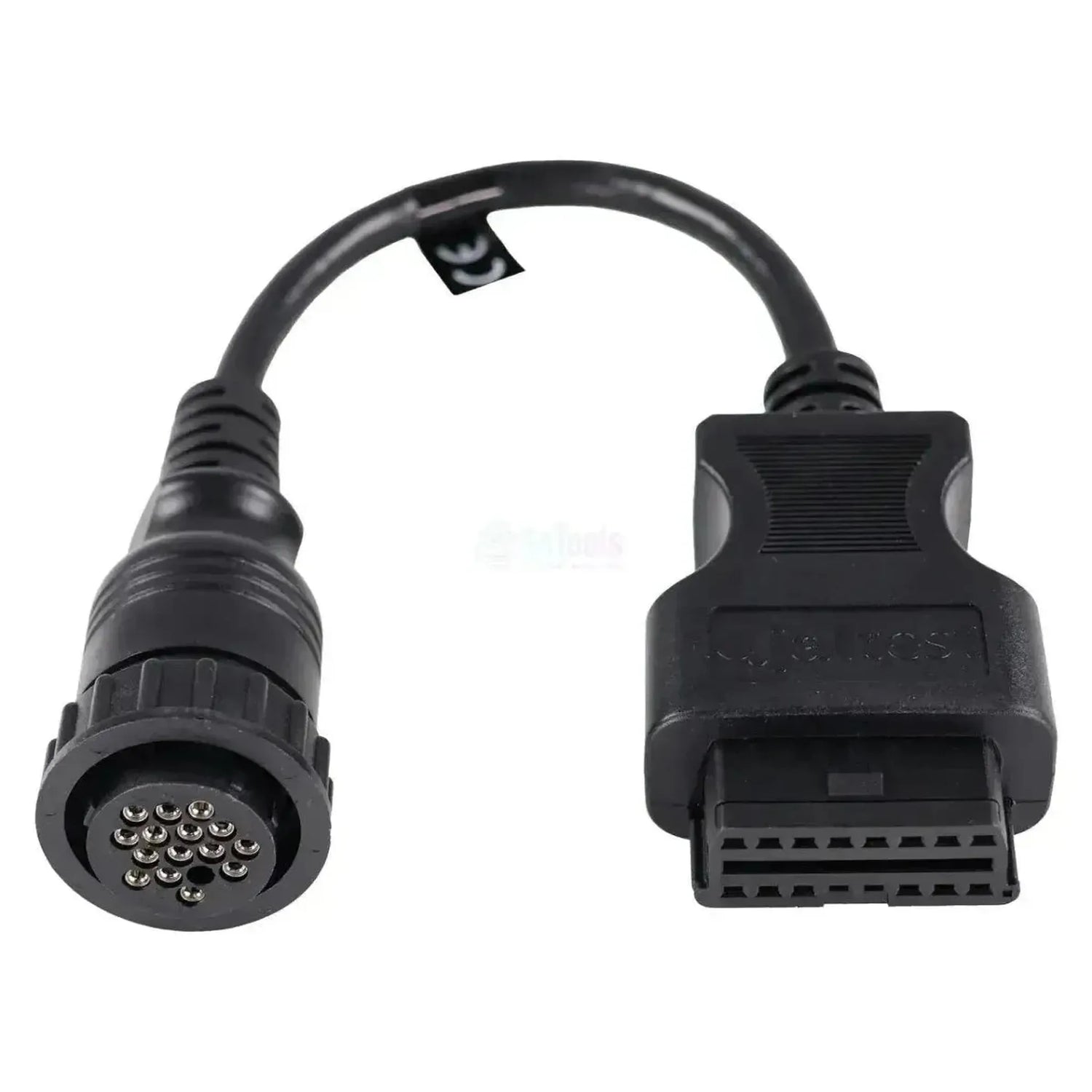

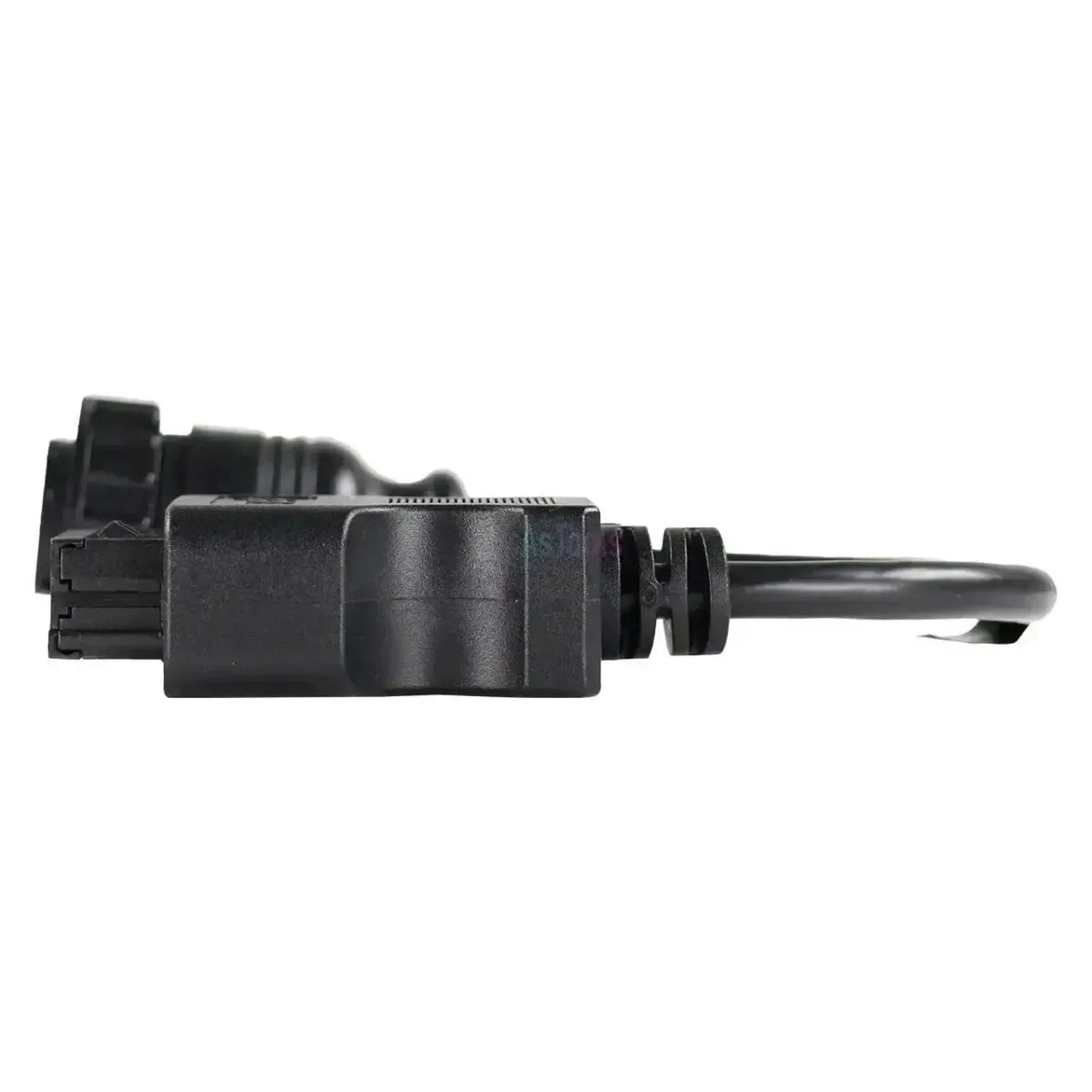

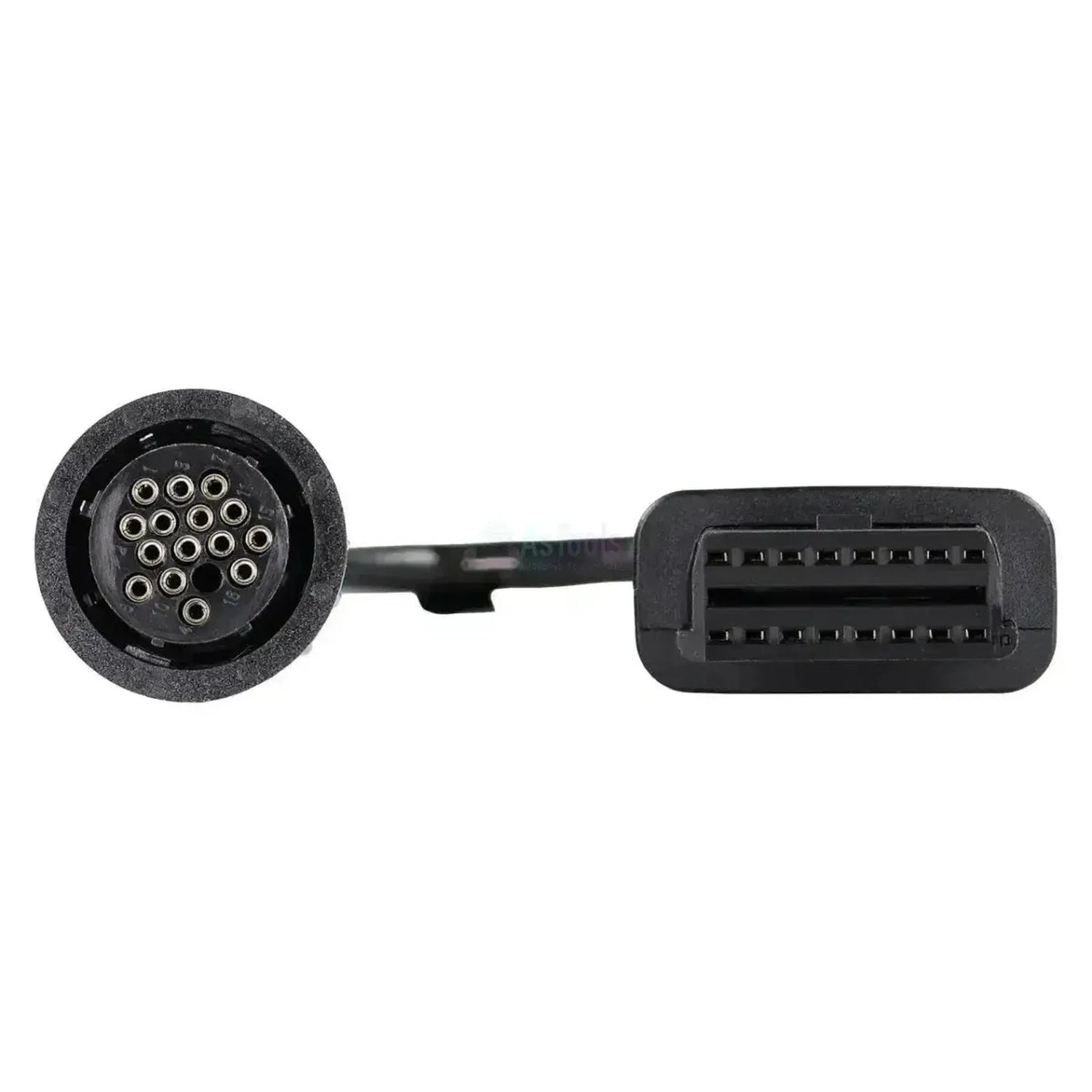

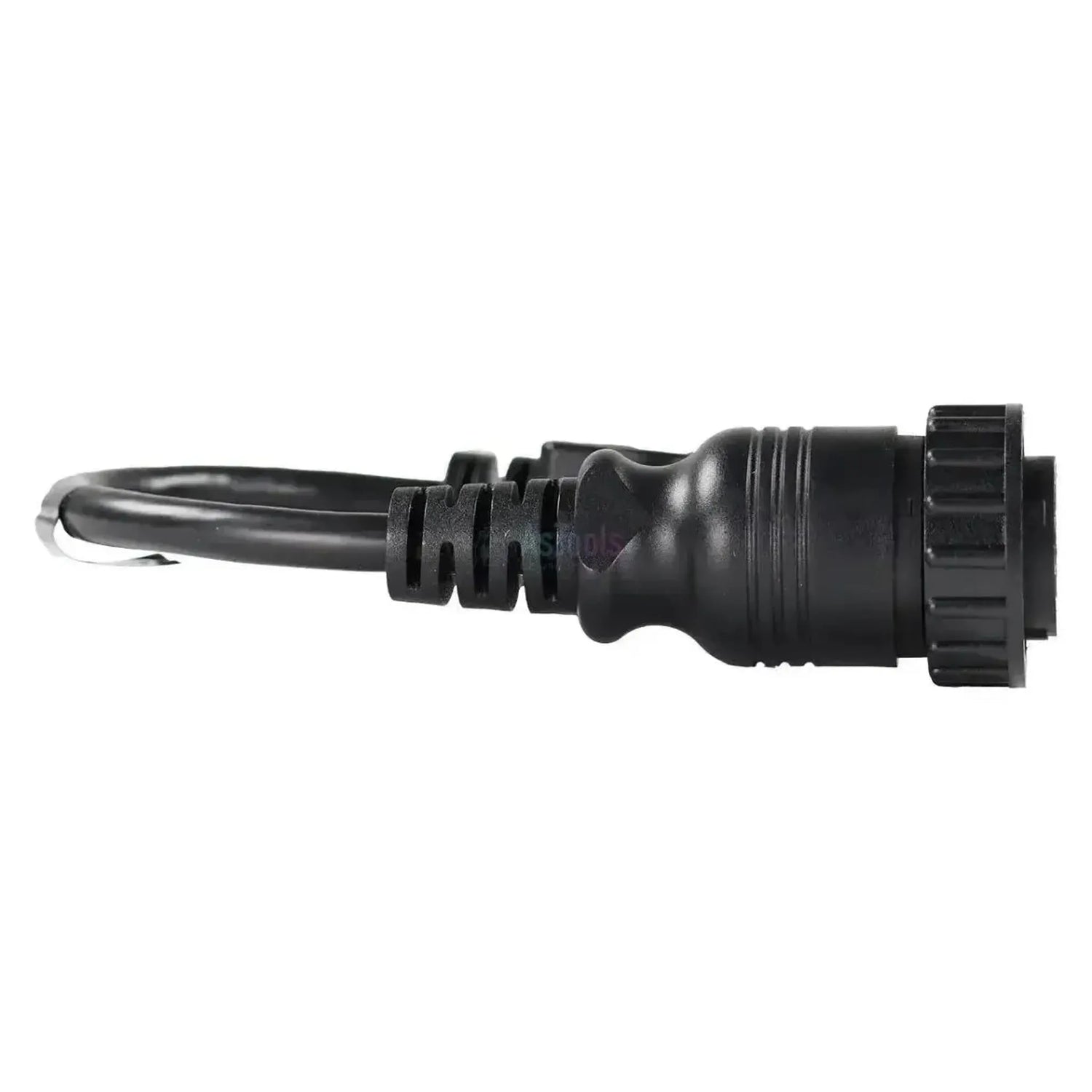

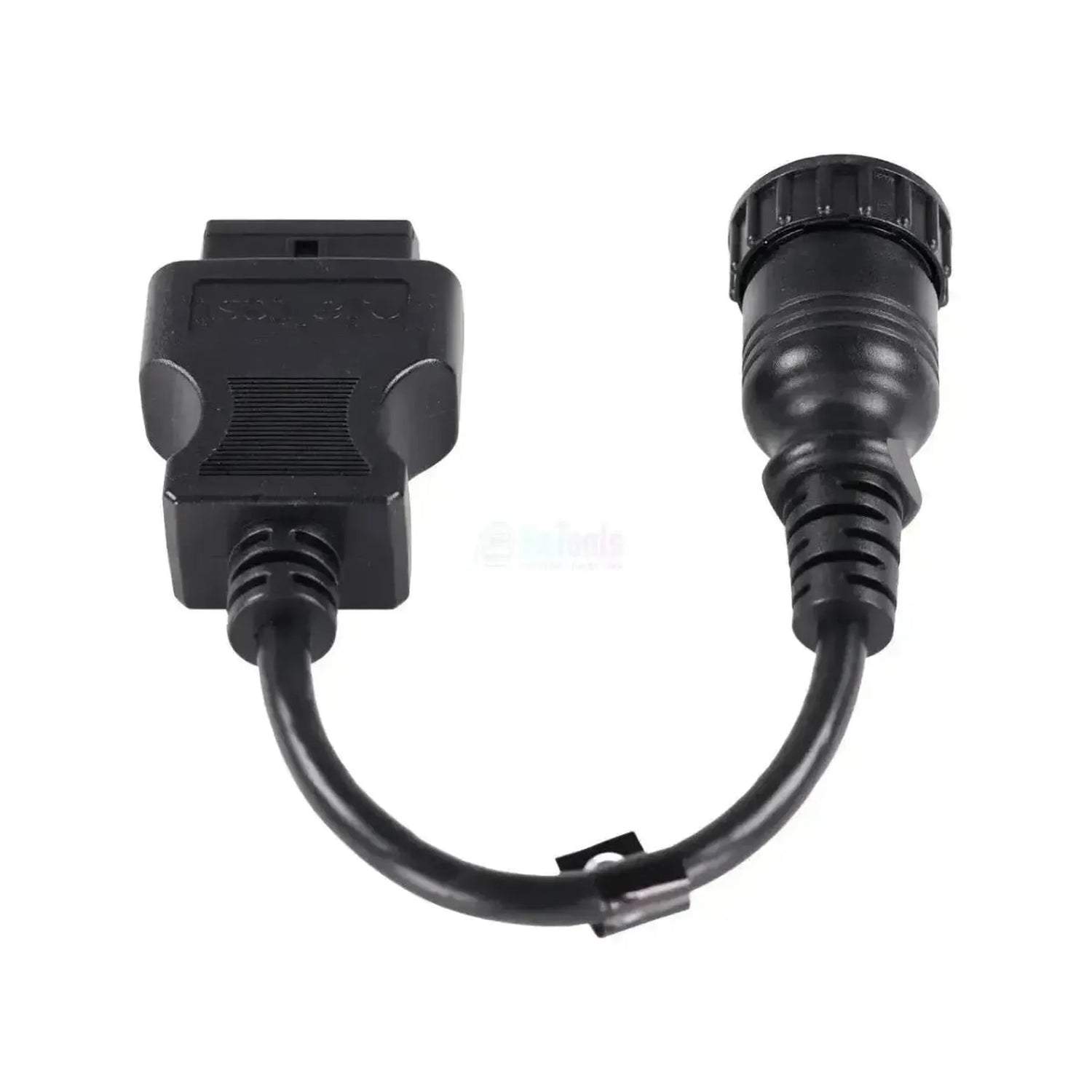

Den Jaltest JDC513A etablerer forbindelsen mellem Massey Fergusons merkeegne 16-polet diagnostikaansluning og 16-polet OBD2-indgangen på din Jaltest-diagnostikabel. På maskinsiden sidder en rund sort stik med seksten kontakter, nummereret fra 1 til 16 i holderen og forsynet med en geribblet koplingring; denne aansluning har en anden belegning end en almindelig OBD2-stik. OBD2-siden er en hunstik med et hvidt label JDC 513A, og kablen er 28 til 30 cm lang.
Kablen åbner diagnostikeroutinen til fem motorstyringsenheder — fra EEM2 med VP30/VP44-fordelingspumpe til ECM 1100D med commonrail-indsprøjtning — til hele Autotronic-familien for gearkasse, lift og ophængning, samt ATC-klimareguleringen og DCC2-instrumentpanelet. Serviceintervaller er kun tilgængelige på motorstyringsenheder; på gearkasse-, lift- og ophængningsenhederne er det kun fejlkoder, målinger og ECU-data. Denne udførelse fungerer med Jaltest Link V8.1 og V9 og falder under Jaltest AGV (landbrugsvoertujer).
FORDELE
VIGTIGE BEMÆRKNINGER
Anvendelser og funktionaliteter
Via denne 16-polet forbindelse tilgår du med Jaltest-softwaren traktorens styringsenheder. Hvilke enheder der er til stede, varierer efter serie, motor og gearkasse. De følgende enheder kommer fra Jaltests Massey Ferguson-dækning inden for AGV.
Styringsenheder du kan tilgå
- Motorledelse EEM2 - VP30/VP44: Motorstyringsenheden med fordelingspumpe-indsprøjtning.
- Motorledelse EEM3 - EDC 7 UC31: Motorstyringsenheden med commonrail-indsprøjtning.
- Motorledelse ECM 1100-serie (PDL), ECM 1100C (Tier 2/Stage II, J1939) og ECM 1100D (Tier 3/Stage IIIA, J1939, commonrail-indsprøjtning): Motorstyringsenheder baseret på Perkins.
- Gearkasse Autotronic 3 - PowerControl: Gearkassestyringsenheden til ældre udførelser.
- Gearkasse Autotronic 4 - Dyna VT: Den trinløse gearkasse til blandt andet 7400-serien.
- Gearkasse Autotronic 5 - Dynashift og Dyna 6: Powershift-udførelserne.
- Hydraulik EHRC, Autotronic 5 - Lifting og Rexroth Valves: Liftanordningen og de eksterne hydrauliske ventiler.
- Ophængning Autotronic 5 - Suspension: Styringen af forakslens ophængning.
- Klimaregulering ATC: Automatisk klimaanlæg.
- Instrumentpanel DCC2: Instrumentbrættet med driftsdata.
Hvad du kan gøre
- Læs og slet fejlkoder: Læs fejlhukommelsen fra kontrolenheden, med beskrivelse af den registrerede fejl.
- Se måleværdier: De aktuelle værdier fra de sensorer som kontrolenheden håndterer, med mulighed for at indstille alarmgrænser.
- Konsultér serviceintervaller: Serviceomgange og arbejde, der skal udføres, med en rapport til værkstedsadministrationen. Hos Massey Ferguson tilgængelig på EEM2- og EEM3-motorstyringsenheder.
Kompatible køretøjer og anvendelser
Massey Ferguson har fastholdt denne merkeegen 16-polet aansluning over en lang række serier. De følgende serier er dækket af Jaltest AGV med de byggeår, der hvor de er fastlagt. Den runde stik med nummererede kontakter angiver, om denne kabel passer.
Stikket er afgørende, ikke modellen. Denne kabel passer til enhver Massey Ferguson-traktor med merkeegen 16-polet diagnostikaansluning.
Massey Ferguson:
- Massey Ferguson 6200-serie: (1999 - 2003)
- Massey Ferguson 6400-serie: (2003 - 2013)
- Massey Ferguson 7400-serie: (2004 - 2012)
- Massey Ferguson 5400-serie: (2004 - 2013)
- Massey Ferguson 4400-serie: (2004 - 2011)
- Massey Ferguson 4200-serie: (1997 - 2001)
- Massey Ferguson 3400-serie: (2005 - 2010)
- Massey Ferguson 8200- og 8400-serie
Pakkeindhold
- 1x Jaltest (JDC513A) | Massey Ferguson 16-polet OBD – 16-polet OBD2 Adapterkabel | Landbrugskøretøj
Tekniske specifikationer
| Specifikation | Beskrivelse |
|---|---|
| Mærke | Jaltest (Cojali) |
| Referencenummer | JDC513A |
| Type | Adapterkabel |
| Anvendelse | Massey Ferguson (16-polet forbindelse) |
| Forbindelse på maskinside | 16-polet OBD, rundt sort stik med nummererede stikben og riflet koplingring |
| Forbindelse på interfaceside | 16-polet OBD2, hun-stik |
| Længde | 28 til 30 cm |
| Interface | Jaltest Link V8.1 og V9 |
| Kontrolenheder | EEM2, EEM3 og ECM 1100/1100C/1100D (motor), Autotronic 3, 4 og 5 (transmission), EHRC, Autotronic 5 Lifting og Rexroth Valves (hydraulik), Autotronic 5 Suspension (affjedering), ATC (klima) og DCC2 (instrumentbræt) |
| Segment | Landbrugskøretøj |
| Jaltest-modul | Jaltest AGV (landbrugskøretøjer) |
| Del af kabelsæt | AGV-kabelsæt (70002003) |
