AsTools  |  SKU: A0080

Adapterset (22-delt) til ECU Programmering | Tilbehør

5,0 ud af 5 stjerner, 1 anmeldelse
Regulær pris
€53,95 inkl.
€44,59 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

Dette 22-delte adaptersæt er beregnet til at udlæse og programmere styreenheder (ECU'er) på værkstedsbænken. Hver adapter passer til kontaktpunkterne på en bestemt ECU-familie, så du i ét hug får kontakt til BDM-, JTAG- eller bootforbindelsen på printet, uden lodning og uden at skulle rette løse prober.

Sættet dækker de almindelige familier fra Bosch (bl.a. Tricore EDC17/MED17), Delphi, Denso, Magneti Marelli, Siemens/Continental (PCR2.1), TRW og Toyota (NEC76F). Adaptrene er grønne printplader på ca. 60 mm i bredden og bruges i en BDM-ramme sammen med en programmør som KESS, K-TAG, FGTech eller et Dimsport-værktøj. Ramme og programmør er ikke inkluderet.

PLUSPUNKTER

✔22 adaptere i ét sæt — De mest almindelige ECU-familier uden separat køb.
✔Uden lodning — Printet på ECU'en forbliver ubeskadiget.
✔BDM, JTAG og boot — Også til Denso boot- og AUD-tilstand og ST10-bootloaderen.
✔Hurtigere montering — Én adapter på printet i stedet for at skulle rette løse prober.

BEMÆRK

✕BDM-ramme påkrævet — Adapterne virker kun i kombination med en BDM-ramme.
✕Programmør ikke inkluderet — KESS, K-TAG, FGTech eller et Dimsport-værktøj skal du selv bruge.
✕Separat forsyning — Ved nogle ECU'er (bl.a. Siemens, Delphi, Marelli) tilslutter du +12 V og jord separat.
✕Faglig viden påkrævet — En forkert adapter eller placering kan beskadige ECU'en.

Anvendelser og funktioner

Adaptersættet er beregnet til chiptunere, ECU-specialister og værksteder, der udlæser, programmerer eller kloner styreenheder uden for køretøjet via en BDM-ramme.

Anvendelser

  • ECU udlæsning: Lav en backup af softwaren på værkstedsbænken.
  • ECU programmering: Skriv tilpasset eller repareret software tilbage.
  • ECU kloning: Overfør data til en erstatnings-styreenhed.
  • Datagendannelse: Udlæs en ECU, som ikke længere reagerer via OBD.

Tilslutningsmetoder

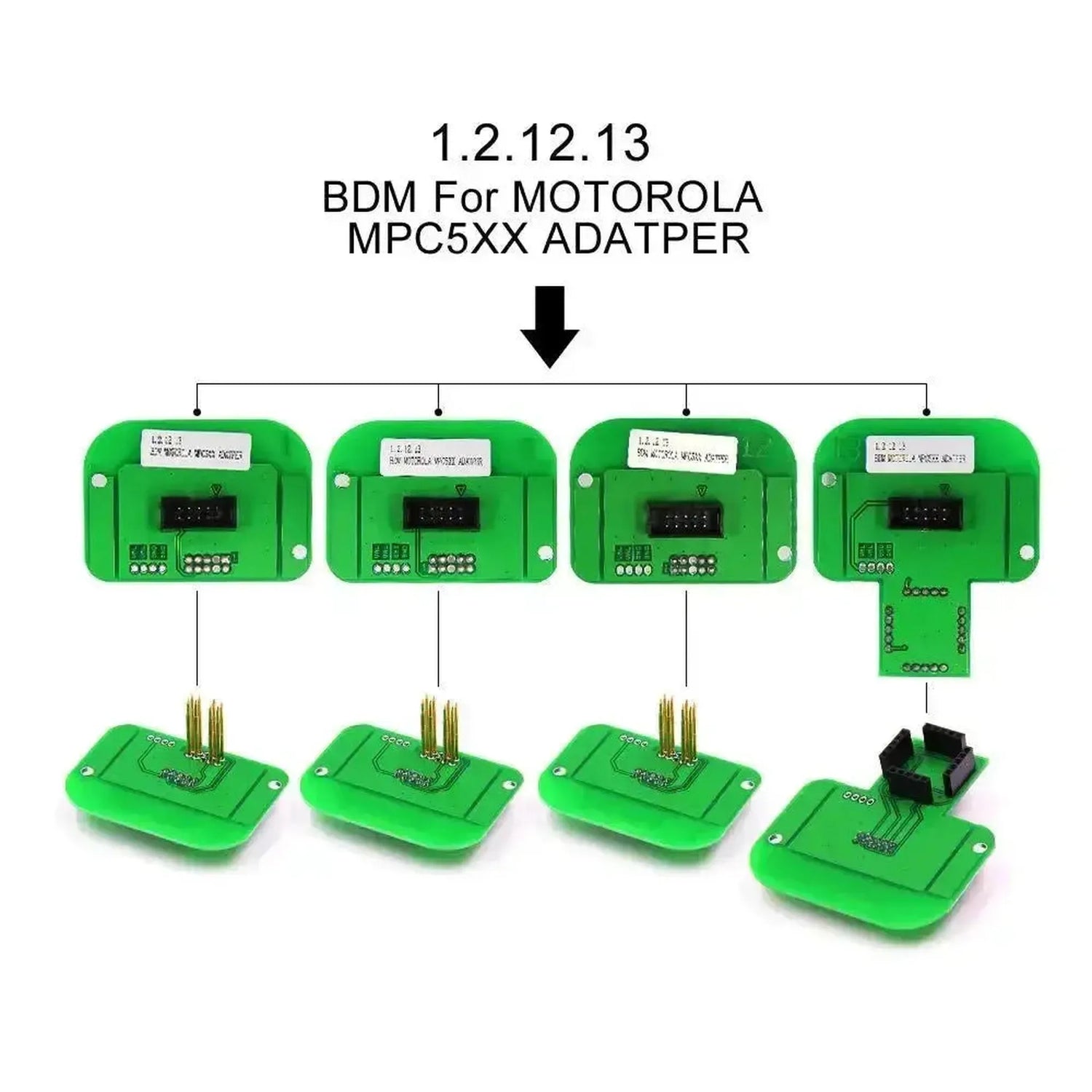

  • BDM: Background Debug Mode, bl.a. Siemens, Marelli og EDC7.

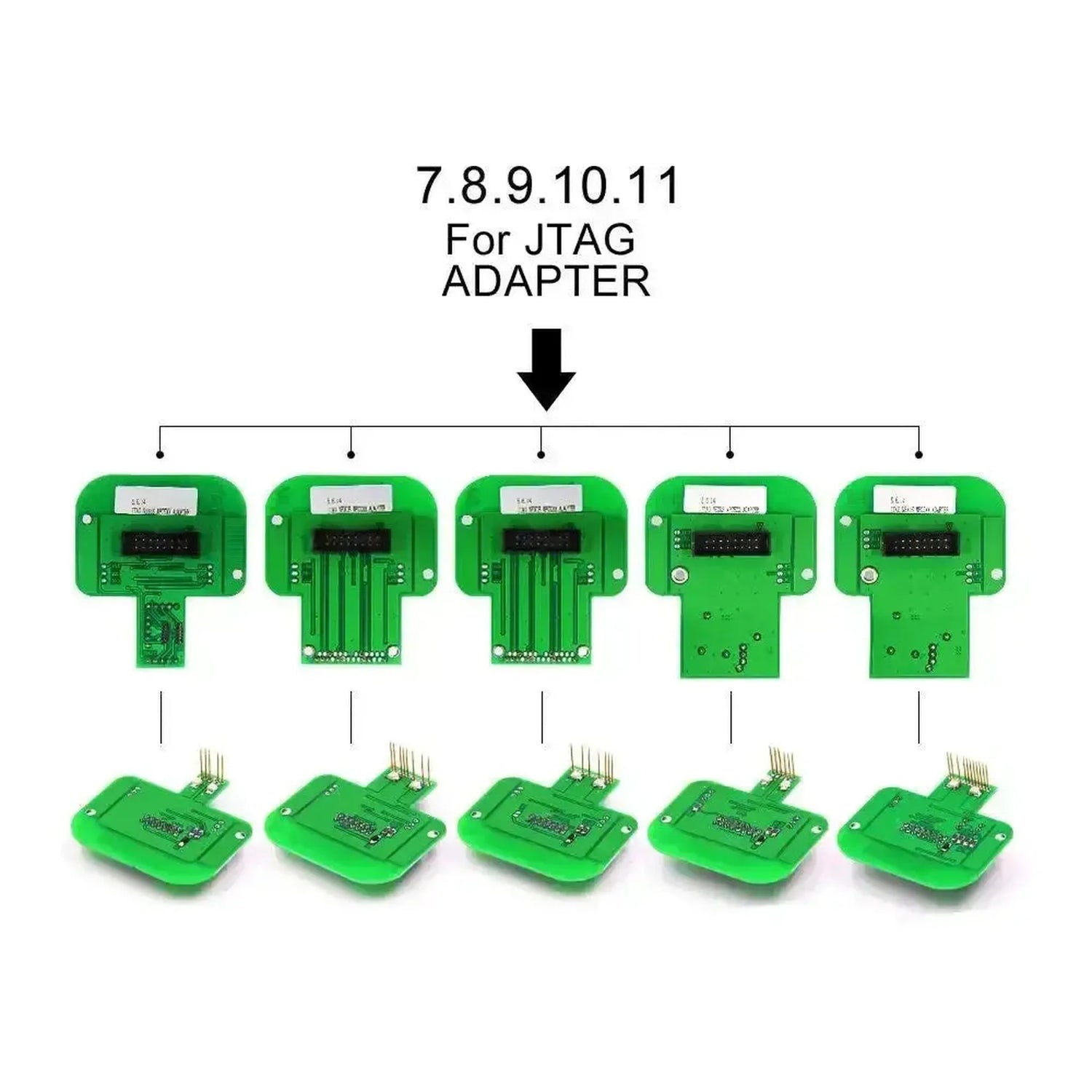

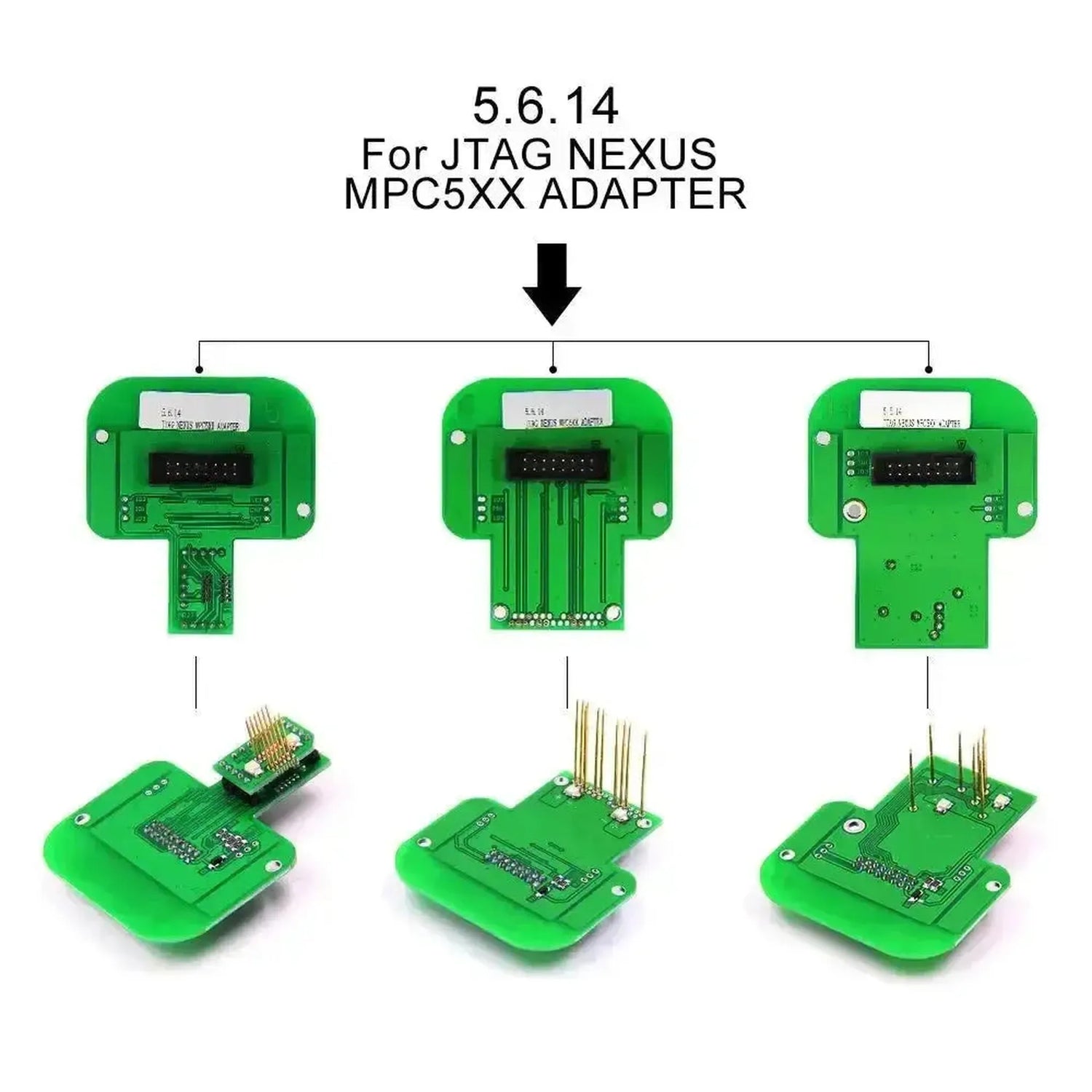

  • JTAG og Nexus: Bl.a. Delphi og Marelli MPC55xx samt TRW MPC5xx.
  • Boot og AUD: Denso CN1 til CN3 samt ST10-bootloaderen.

Sådan bruger du den

  1. Vælg adapter: Vælg den adapter, der hører til ECU-familien og processortypen.
  2. Placer ECU: Læg den åbnede ECU i BDM-rammen.
  3. Sæt adapter på: Placer adapteren på printets kontaktpunkter.
  4. Tilslut forsyning: Tilslut programmøren og, hvor nødvendigt, +12 V og jord separat.
  5. Læs eller skriv: Start udlæsning eller programmering i programmørens software.

Særlige funktioner og muligheder

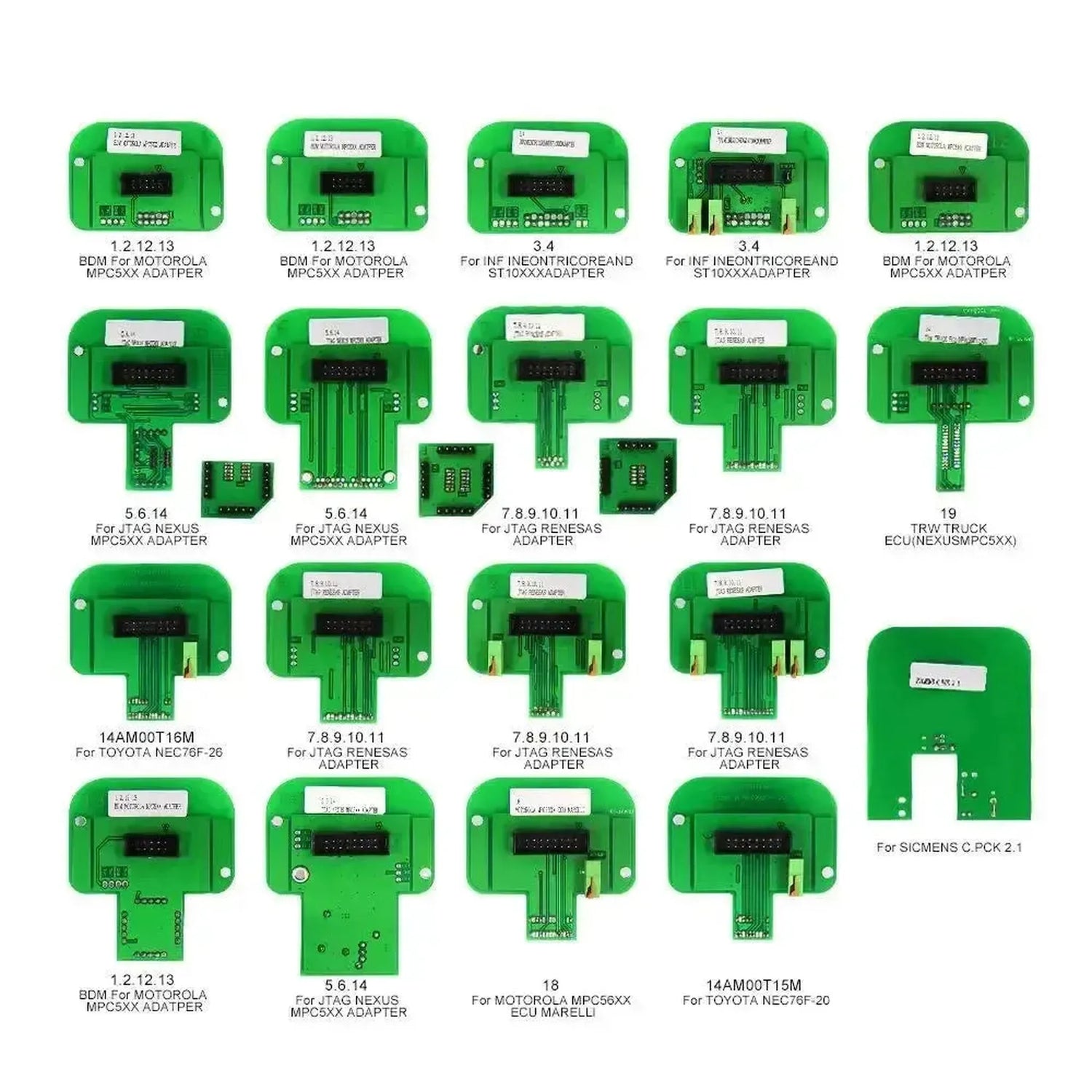

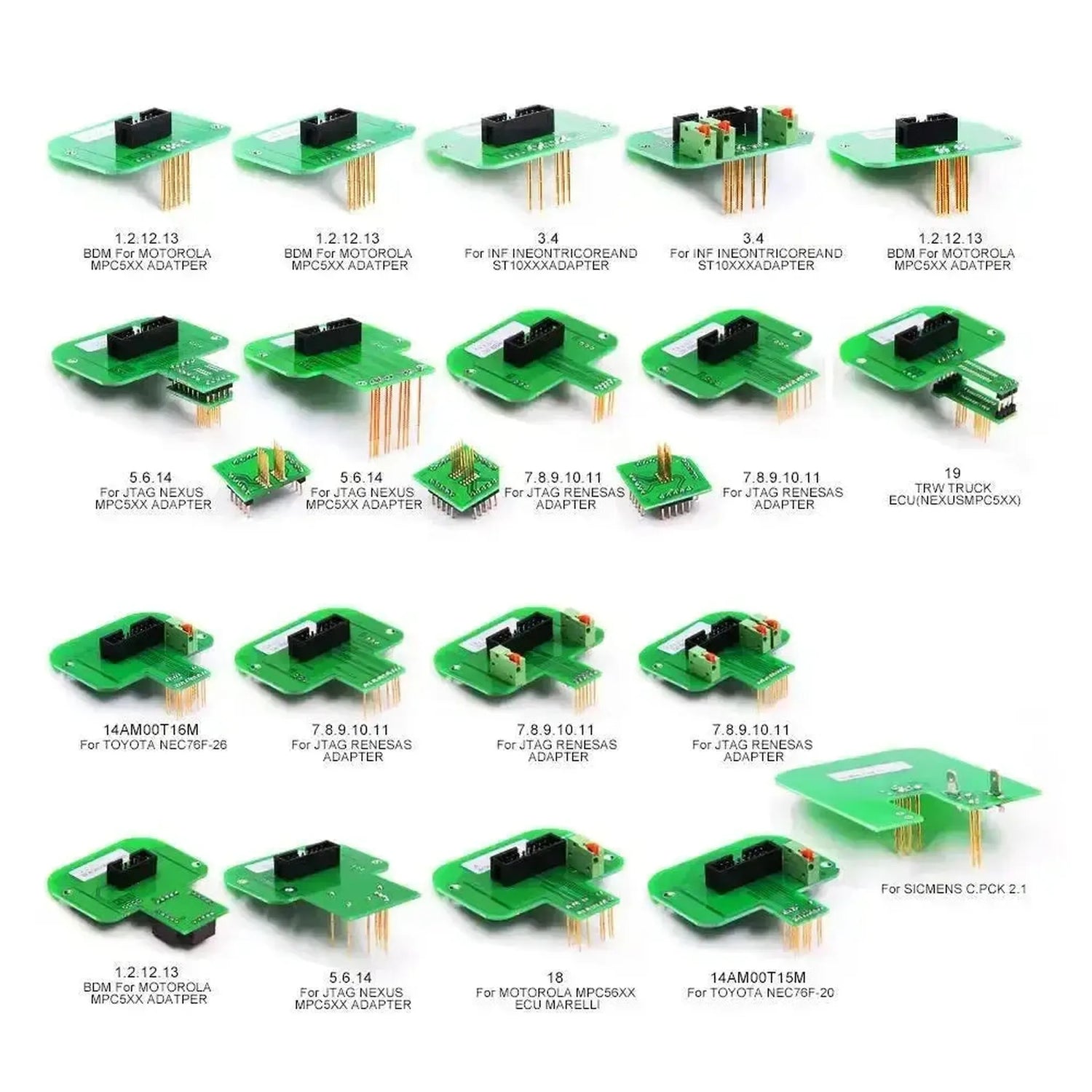

Sættet indeholder adaptere til følgende ECU-familier og tilslutninger:

  • Bosch: Bosch-adapter og Infineon Tricore EDC17/MED17
  • Delphi: DCM, DCI og MPC55xx via JTAG
  • Denso: CN1, CN2 og CN3 i boot-tilstand, CN1 og CN2 i AUD-tilstand
  • Magneti Marelli: MPC55xx via JTAG, MPC/SPC56xx og BDM-indsatsstykke
  • Siemens/Continental: BDM-indsatsstykke og PCR2.1 (VAG 1.6 TDI)
  • EDC7: BDM-indsatsstykke
  • TRW: Nexus MPC5xx
  • Toyota: NEC76F-20 og NEC76F-26
  • ST10xx: Bootloader
  • Lotus: NexusEFI T6
  • Basisadapter: Raster 1,27 mm

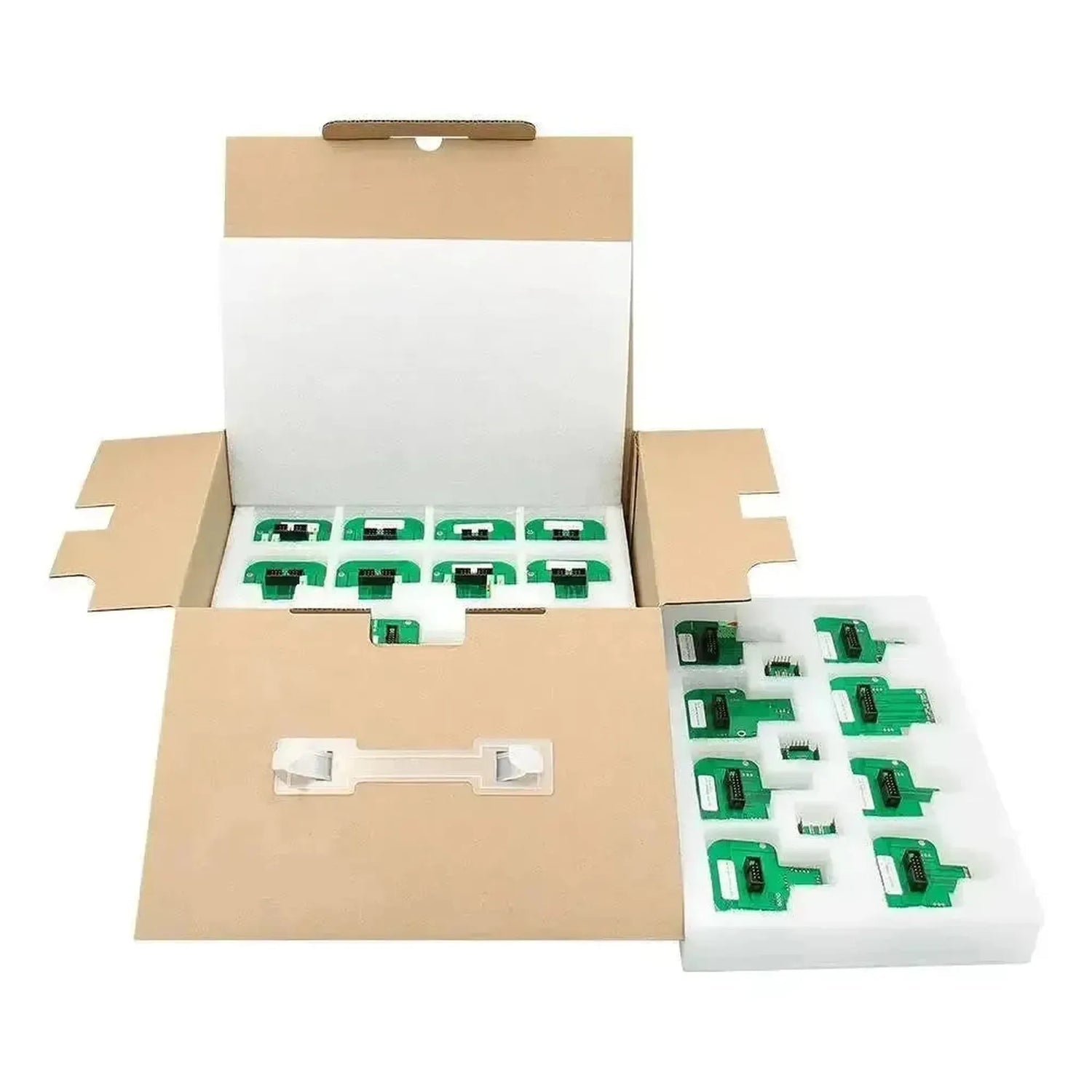

Pakkens indhold

  • 22x BDM-adaptere til ECU-programmering
💡
Godt at vide: Ved Bosch-ECU'er går forsyningen via adapteren. Ved bl.a. Siemens, Delphi og Marelli gør den ikke: tilslut her +12 V og jord separat til ECU'en, ellers starter kommunikationen ikke.

Tekniske specifikationer

Generelt

Producenten af adaptersættet.Mærke
AsTools
Hvilken type adapter eller sæt det er. Her kan De straks se, hvad det er beregnet til.Adaptertype
BDM-adaptersæt
Hvilke ECU-programmeringsenheder adapterne kan bruges med. Kontrollér, at Deres enhed er på listen.Egnet til programmeringsenheder
  • KESS
  • K-TAG
  • FGTech
  • Dimsport
Hvordan adapteren anvendes, for eksempel i en ramme. Her kan De se, om De har brug for ekstra dele.Anvendelse
I en BDM-ramme

Tilslutning

Hvilke metoder styreenheden kan udlæses eller programmeres med. Hver ECU kræver en bestemt metode.Arbejdsmetoder
  • BDM
  • JTAG
  • Nexus
  • Boot
  • AUD
Hvilke producenters styreenheder De kan tilslutte. Kontrollér, at de ECU'er, De arbejder med, er med.ECU-mærker
  • Bosch
  • Delphi
  • Denso
  • Magneti Marelli
  • Siemens Continental
  • Toyota
  • TRW
  • Lotus
Hvor mange adaptere sættet indeholder. Flere adaptere betyder, at De kan tilslutte flere typer styreenheder.Antal adaptere
22 adaptere

Anvendelser

Om data fra en styreenhed kan kopieres til en anden. Praktisk ved udskiftning af en defekt ECU.ECU-kloning
Ja

Øvrige specifikationer

ECU-familier
Bosch (Tricore EDC17/MED17), Delphi, Denso, Magneti Marelli, Siemens/Continental, TRW, Toyota
Udførelse
Grønt printkort, ca. 60 mm bredt, 2 mm tykt
Egnet til
KESS, K-TAG, FGTech, Dimsport og lignende programmeringsenheder
