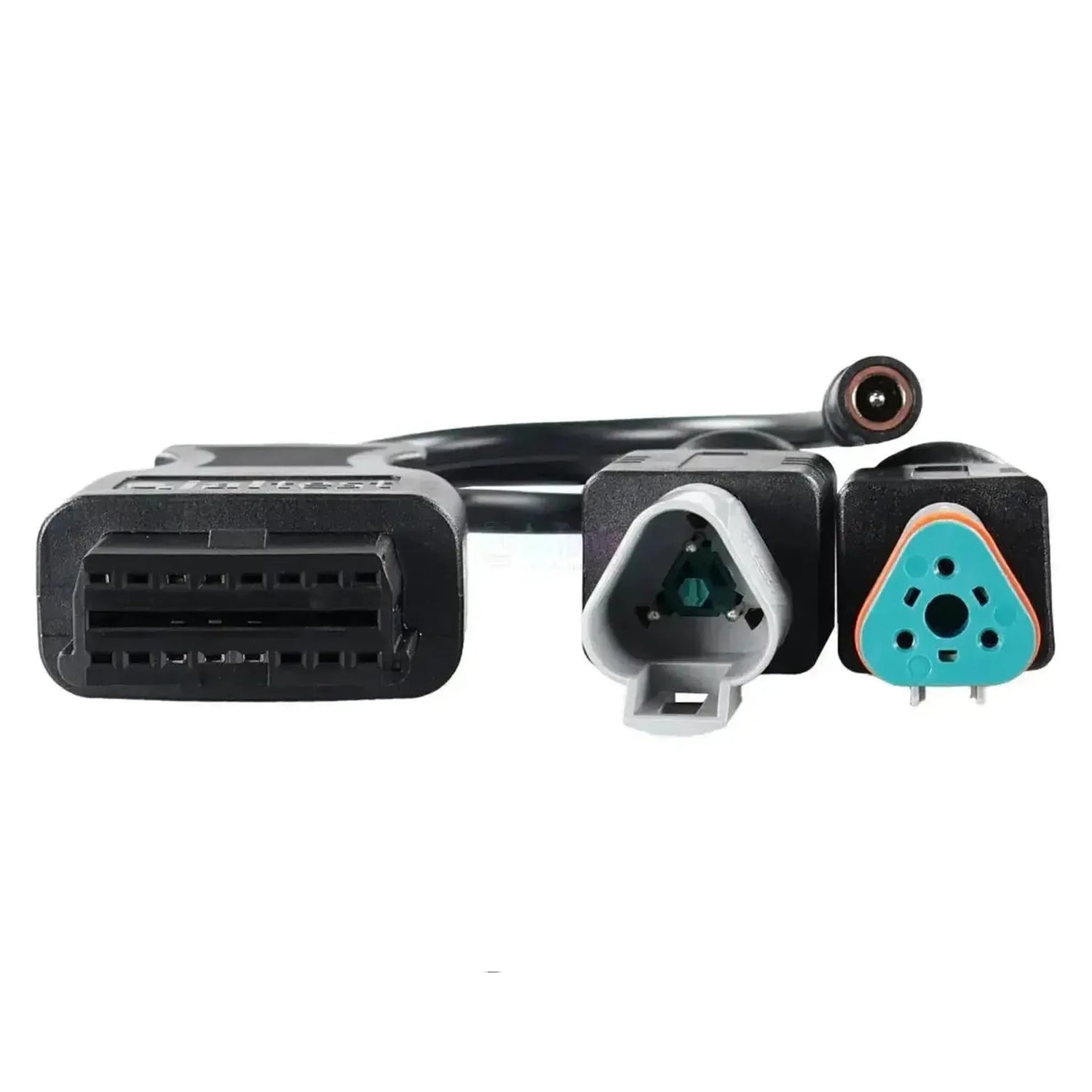

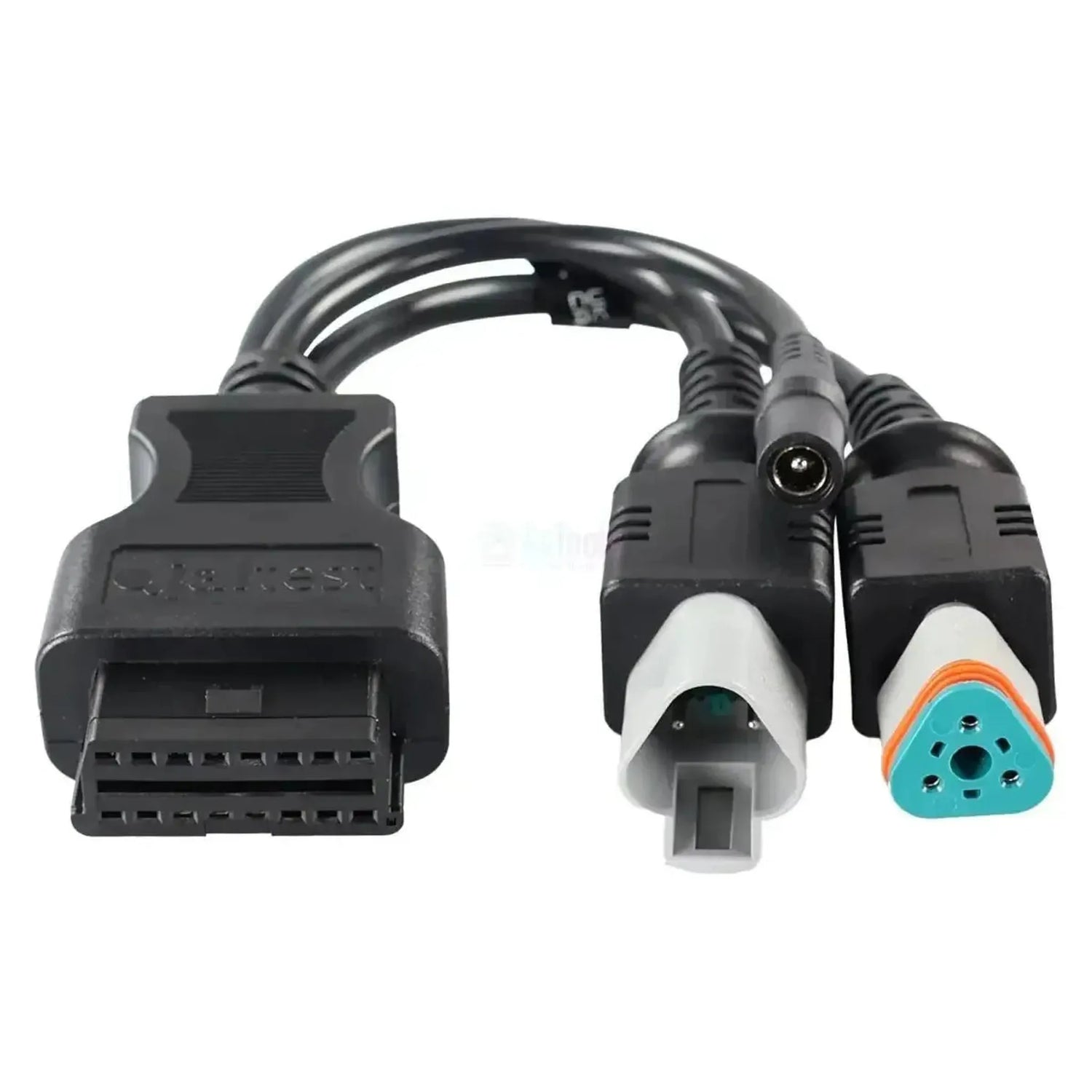

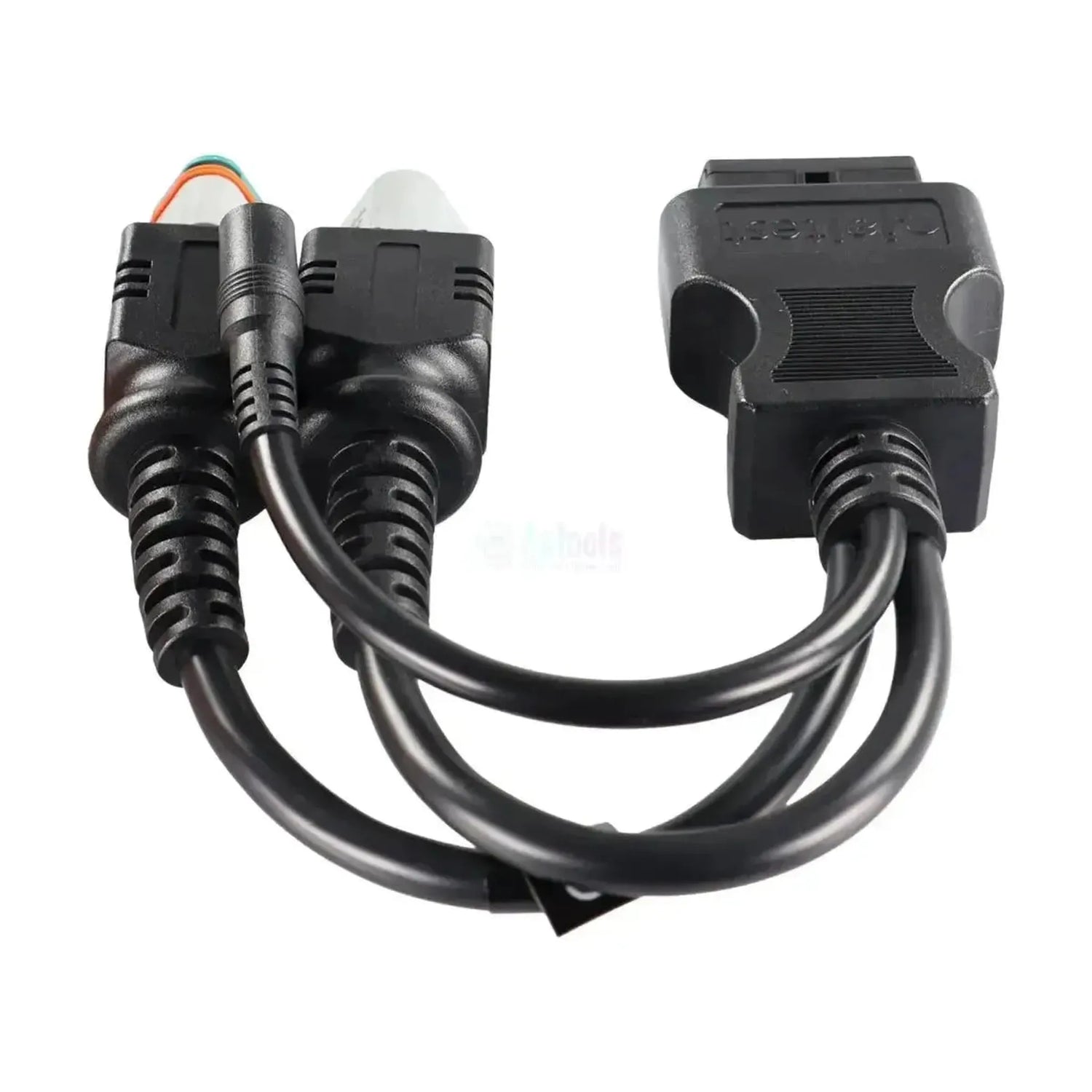

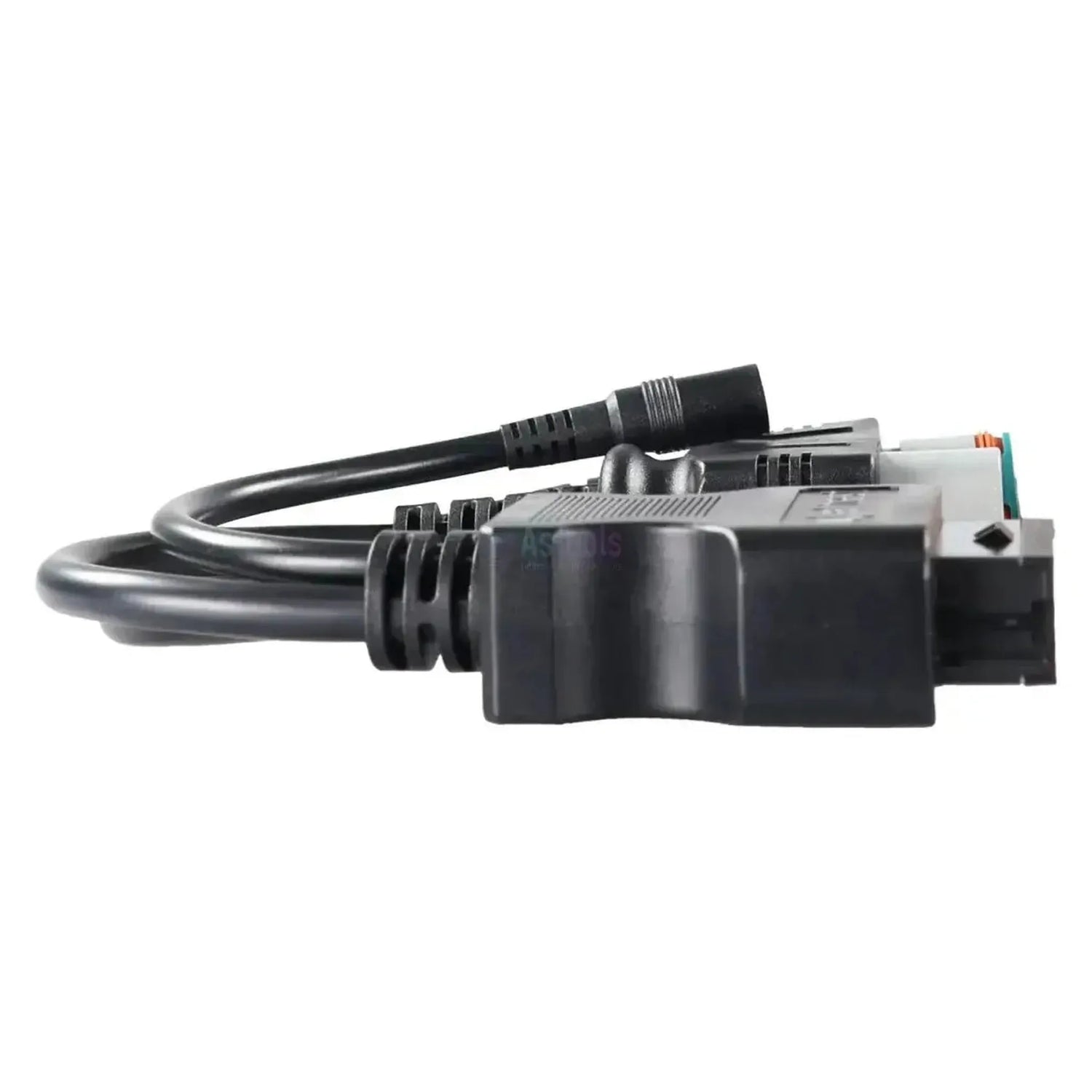

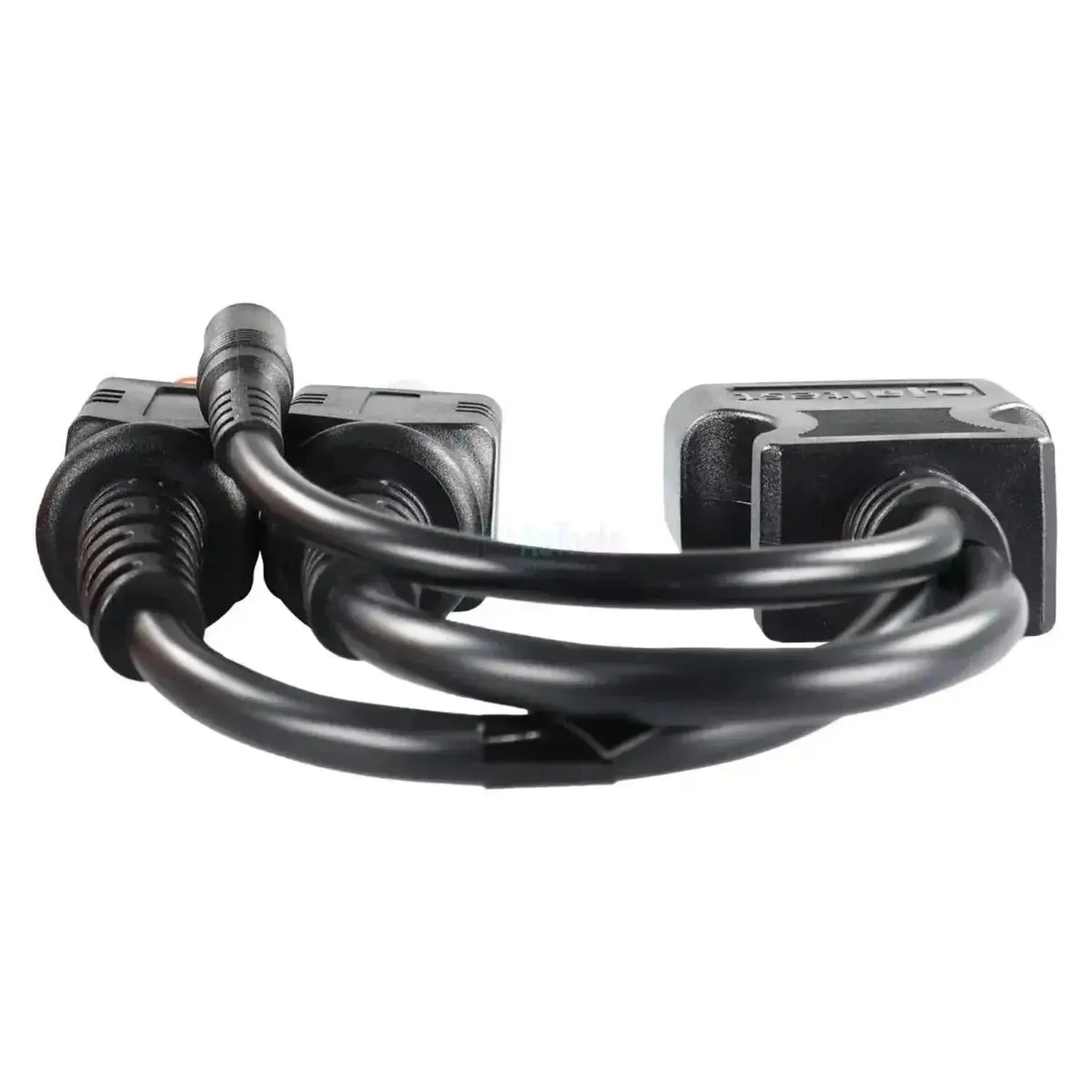

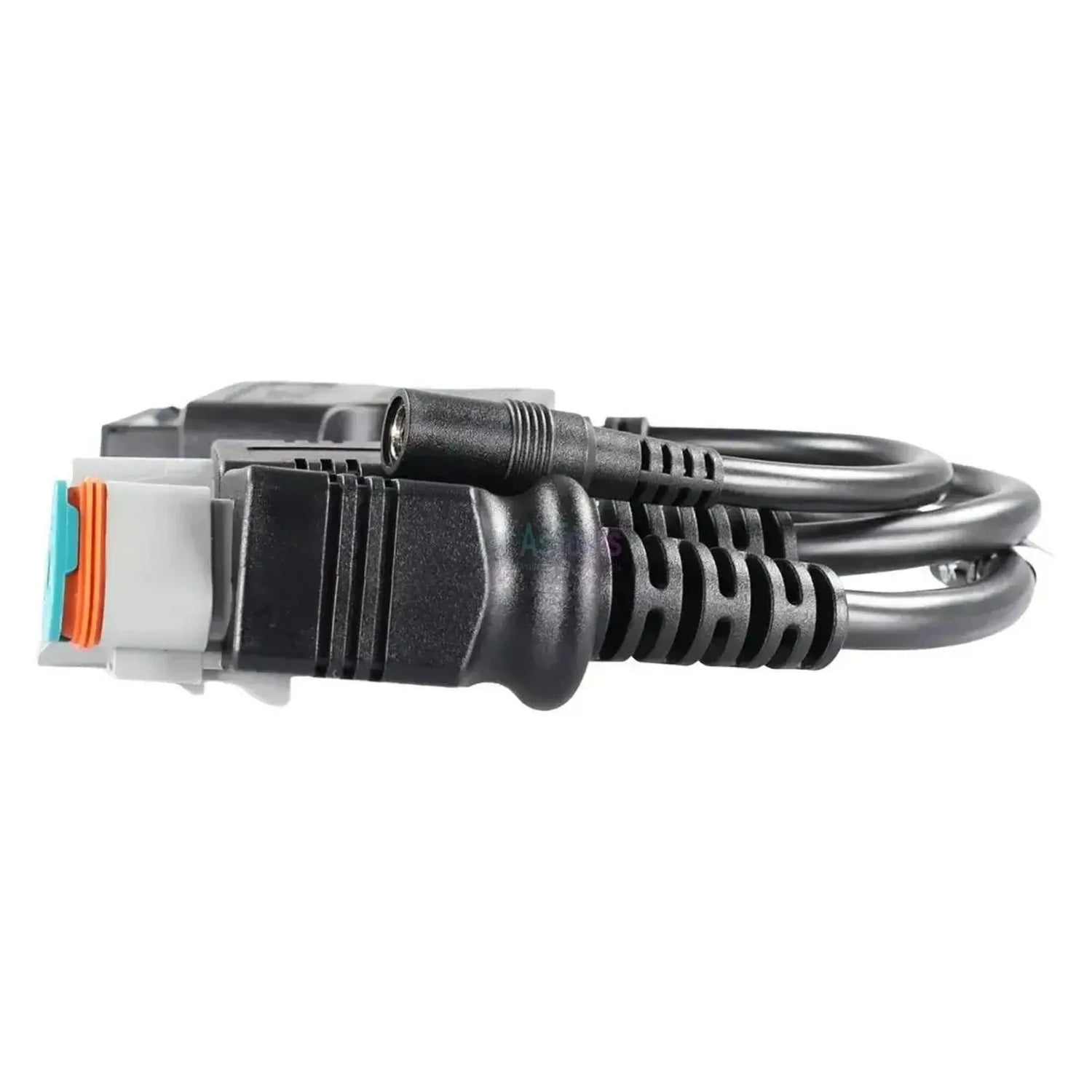

De Jaltest JDC216A9 wordt opgenomen in de doorgaande J1939-backbone van een voertuig en brengt die databus naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Uit het OBD2-huis komen drie takken: Een grijze 3-polige Deutsch-stekker met pennen, een bijbehorende 3-polige bus met turquoise borgwig en een oranje afdichting, en een aparte voedingsplug voor de stroomvoorziening. Doordat de mannelijke en de vrouwelijke helft beide aanwezig zijn, blijft de kabelstreng doorverbonden terwijl u meet. Het snoer meet 28 tot 30 cm.
SAE J1939 is de CAN-standaard waarmee zware voertuigen hun regeleenheden laten communiceren: Motorregeling, remsysteem, transmissie en instrumentenpaneel hangen alle aan dezelfde tweedraads bus en gebruiken dezelfde berichtstructuur. Omdat die structuur en de 3-polige koppelingen in de norm zijn vastgelegd en niet door een fabrikant, is deze adapter merkonafhankelijk. Op machines waar geen aparte diagnosestekker is aangebracht, is de backbone het enige punt waar u de bus binnenkomt. De kabel is gemaakt voor de Jaltest Link V9 en valt onder Jaltest CV (bedrijfsvoertuigen).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via de backbone komt u rechtstreeks op de J1939-bus. Wat u daar aantreft, is geen vaste lijst: Elke fabrikant hangt zijn eigen regeleenheden aan de bus, en het aantal loopt uiteen van een enkele motorregeling tot een compleet netwerk. Wat u kunt uitvoeren, volgt uit de Jaltest-module waaronder de machine valt.
Regeleenheden die u kunt benaderen
- De regeleenheden op de J1939-bus: Welke eenheden meeluisteren, verschilt per machine en per fabrikant; motor-, rem- en transmissieregeling zijn de gebruikelijke deelnemers.
- Meten met de bus intact: De verbinding tussen die regeleenheden blijft tijdens het meten doorverbonden, zodat de machine normaal blijft functioneren.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de aangesloten regeleenheden uitlezen en na reparatie leegmaken.
- Meetwaarden bekijken: Actuele sensor- en systeemwaarden live volgen.
- Componenten aansturen: Actuatoren activeren om hun werking te controleren.
- Parameters, kalibraties en onderhoudsresets: Bij de systemen waarvoor Jaltest die procedures aanbiedt.
- Let op: Welke van deze functies u ziet, wordt bepaald door de machine en door de Jaltest-module waaronder die valt, en niet door deze kabel.
Compatibele voertuigen en toepassingen
Bepalend is de koppeling in de backbone, niet het merk. Deze adapter past op elk bedrijfs- of werkvoertuig waarvan de J1939-backbone met 3-polige Deutsch-koppelingen is opgebouwd. Omdat de norm de connector voorschrijft en niet de fabrikant, past dezelfde adapter over merken heen. Voor zware voertuigen en machines is nooit een diagnoseaansluiting voorgeschreven, waardoor deze opzet ook op nieuwere machines nog voorkomt.
Toepassing:
- Bedrijfs- en werkvoertuigen: Met een J1939-backbone met 3-polige inline-koppelingen.
- Alle fabrikanten die deze open standaard toepassen: De norm legt de bus en de connector vast, niet het merk.
- Machines zonder aparte diagnoseaansluiting: Waar de backbone het enige aanknopingspunt is.
Verpakkingsinhoud
- 1x Jaltest (JDC216A9) | 3+3-pins J1939 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC216A9 |
| Type | Verloopkabel (backbone-adapter) |
| Toepassing | Diagnose via de J1939-backbone van bedrijfs- en werkvoertuigen |
| Lengte | 28 - 30 cm |
| Interface | Jaltest Link V9 |
| Aansluiting voertuigzijde | 3+3-pins J1939 (grijze Deutsch-koppelingen, inline in de backbone) met aparte voedingsplug |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | De regeleenheden op de J1939-bus; welke dat zijn, verschilt per machine en per fabrikant |
| Segment | Bedrijfs- en Werkvoertuig |
| Jaltest-module | Jaltest CV (bedrijfsvoertuigen) |
