Jaltest  |  SKU: JDC40AM2

Jaltest (JDC40AM2) | 7-polet PLC J2497 strømadapter | Trailer

€113,95 inkl.
€94,17 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

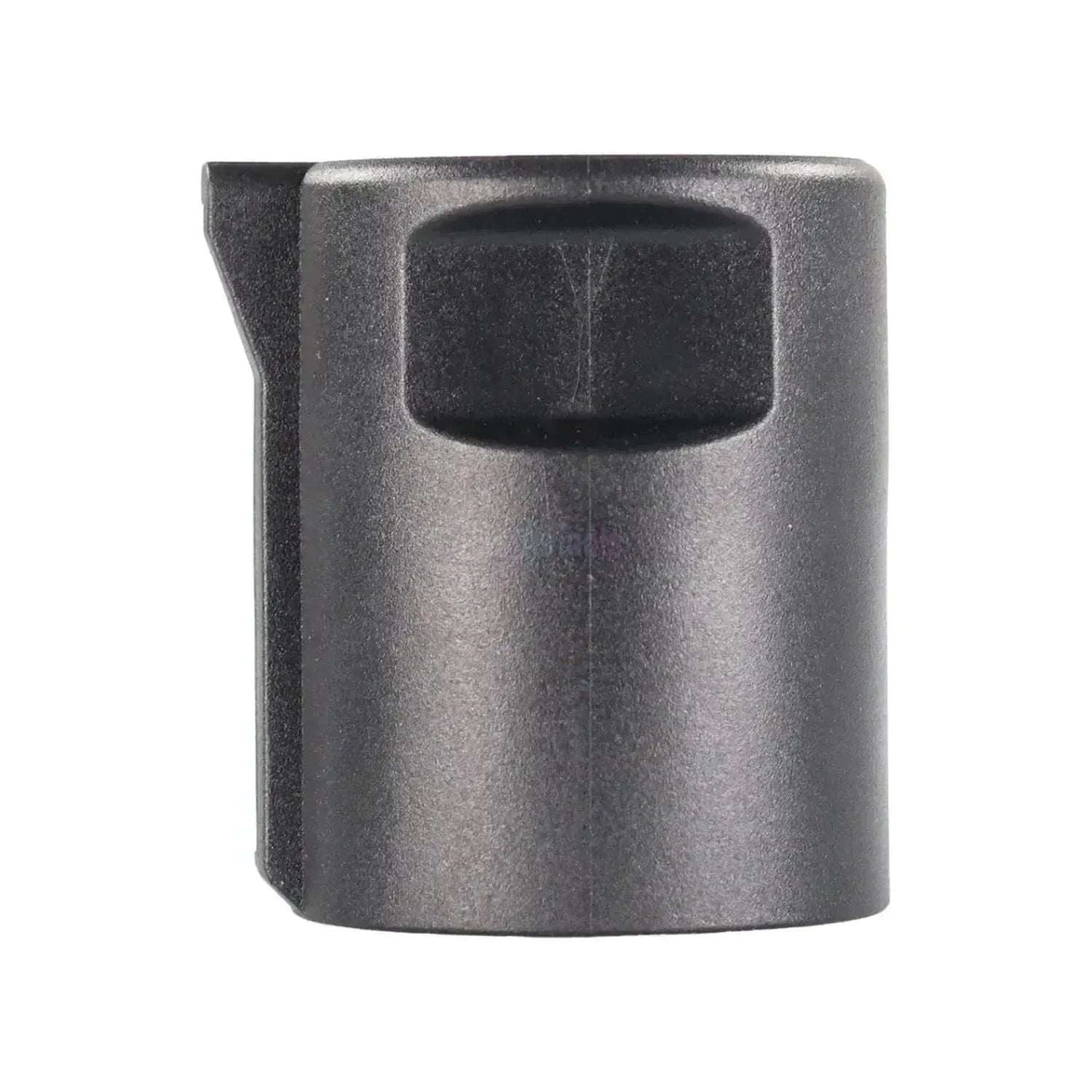

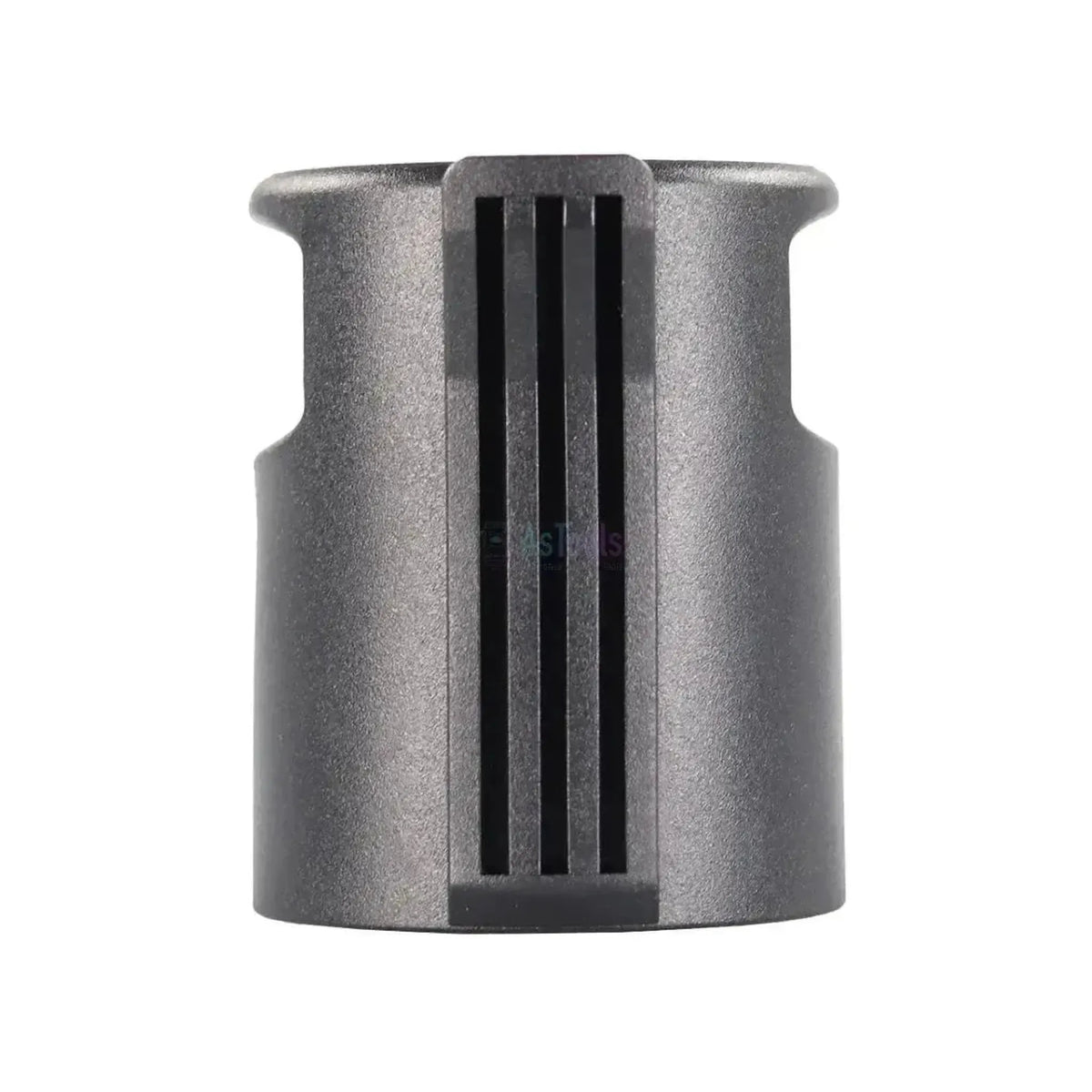

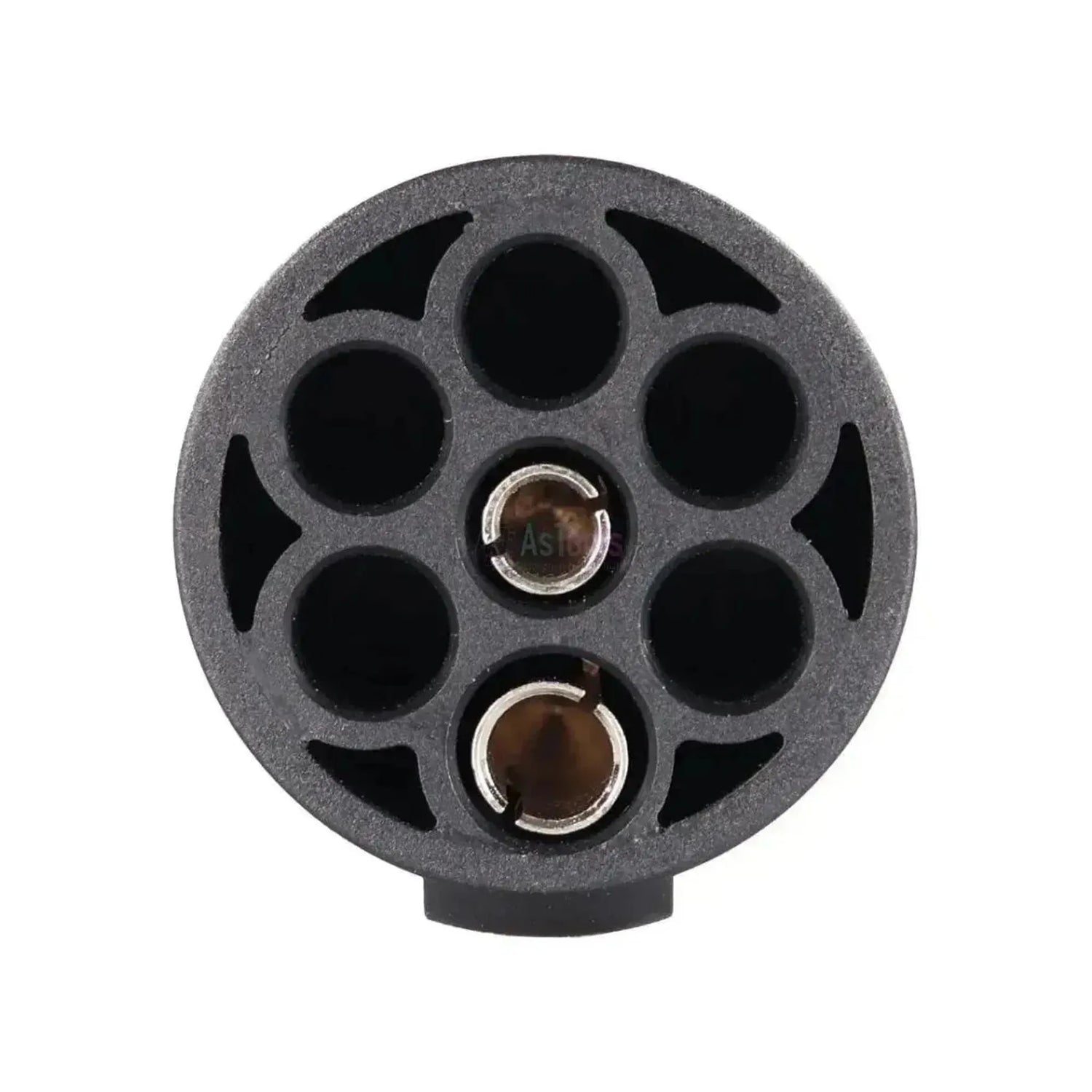

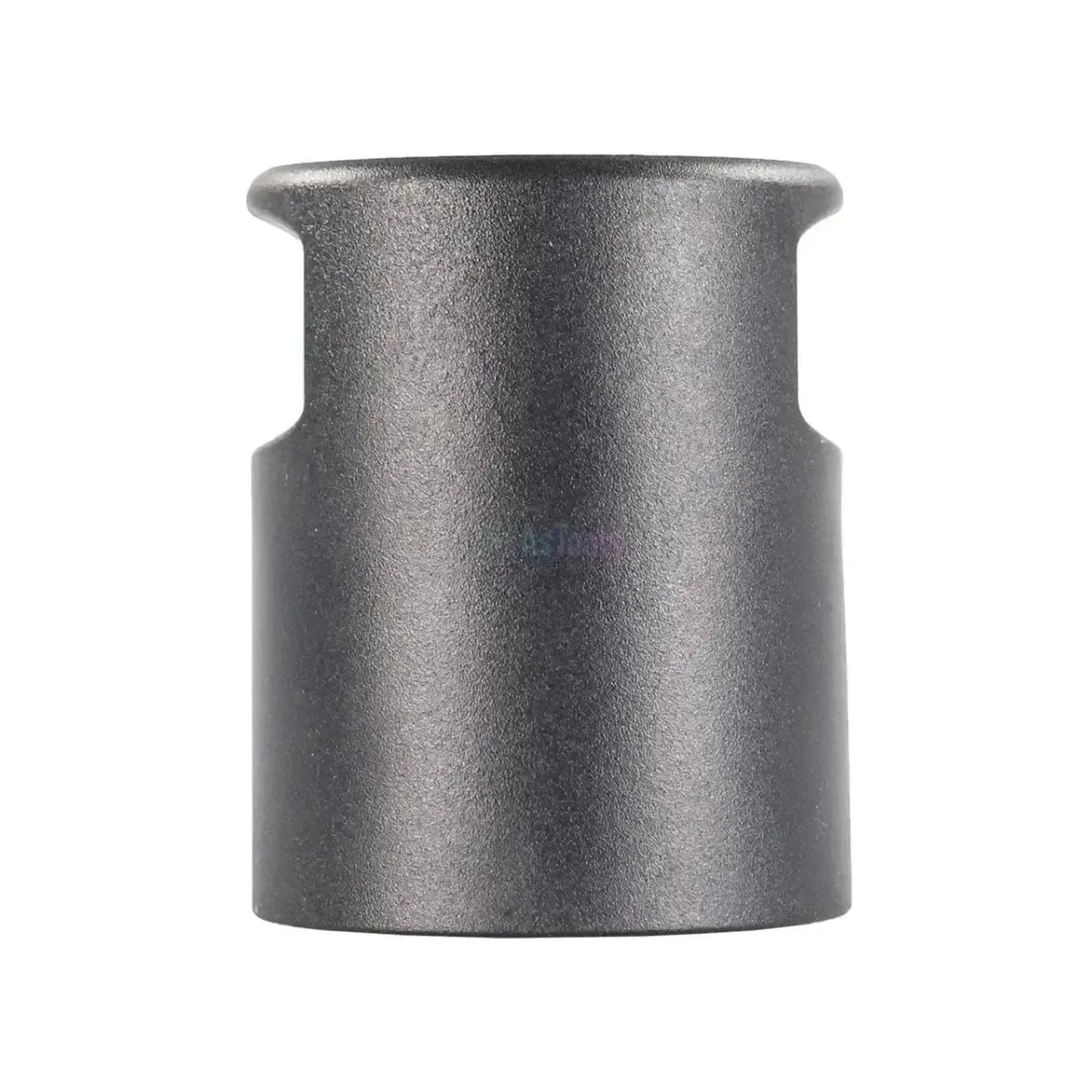

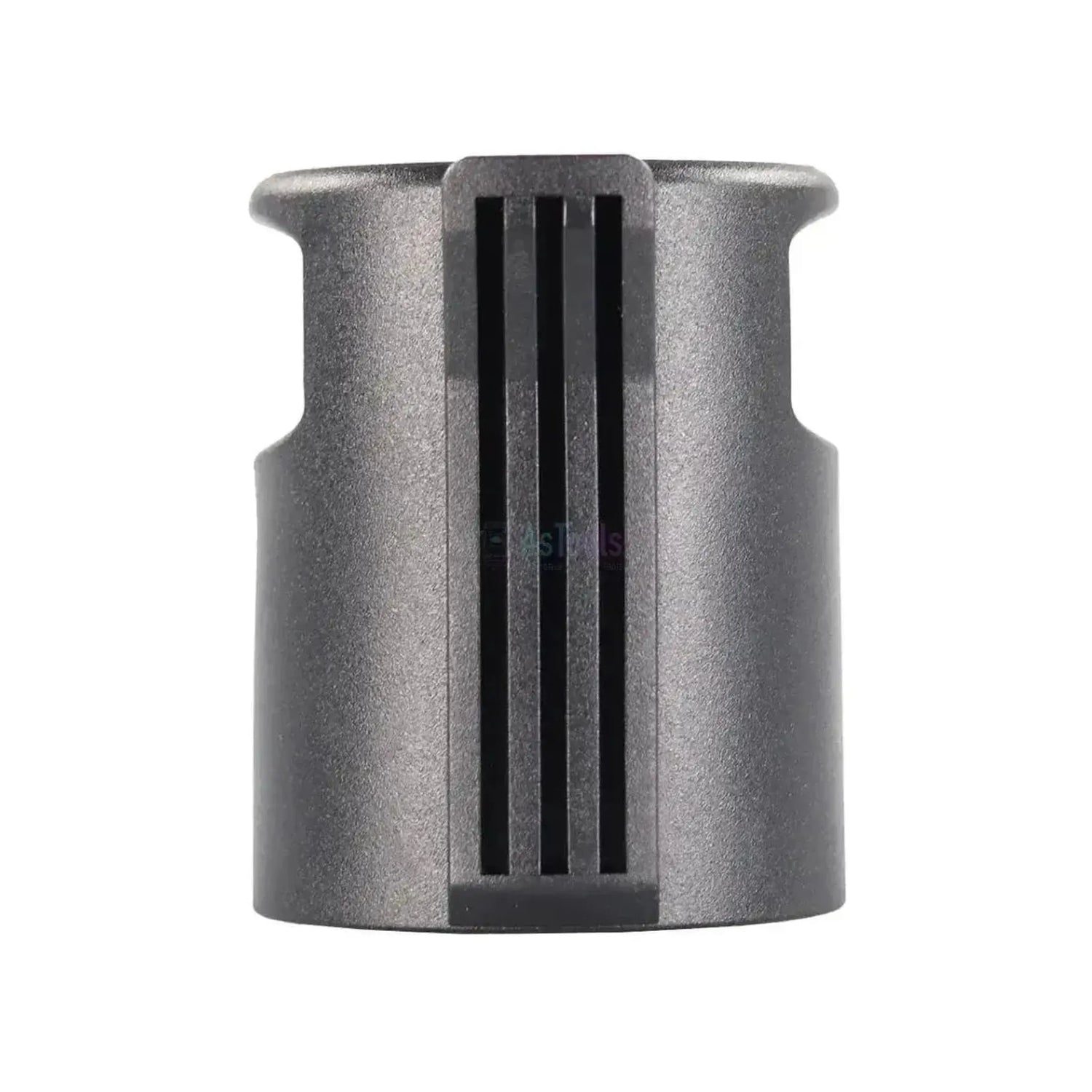

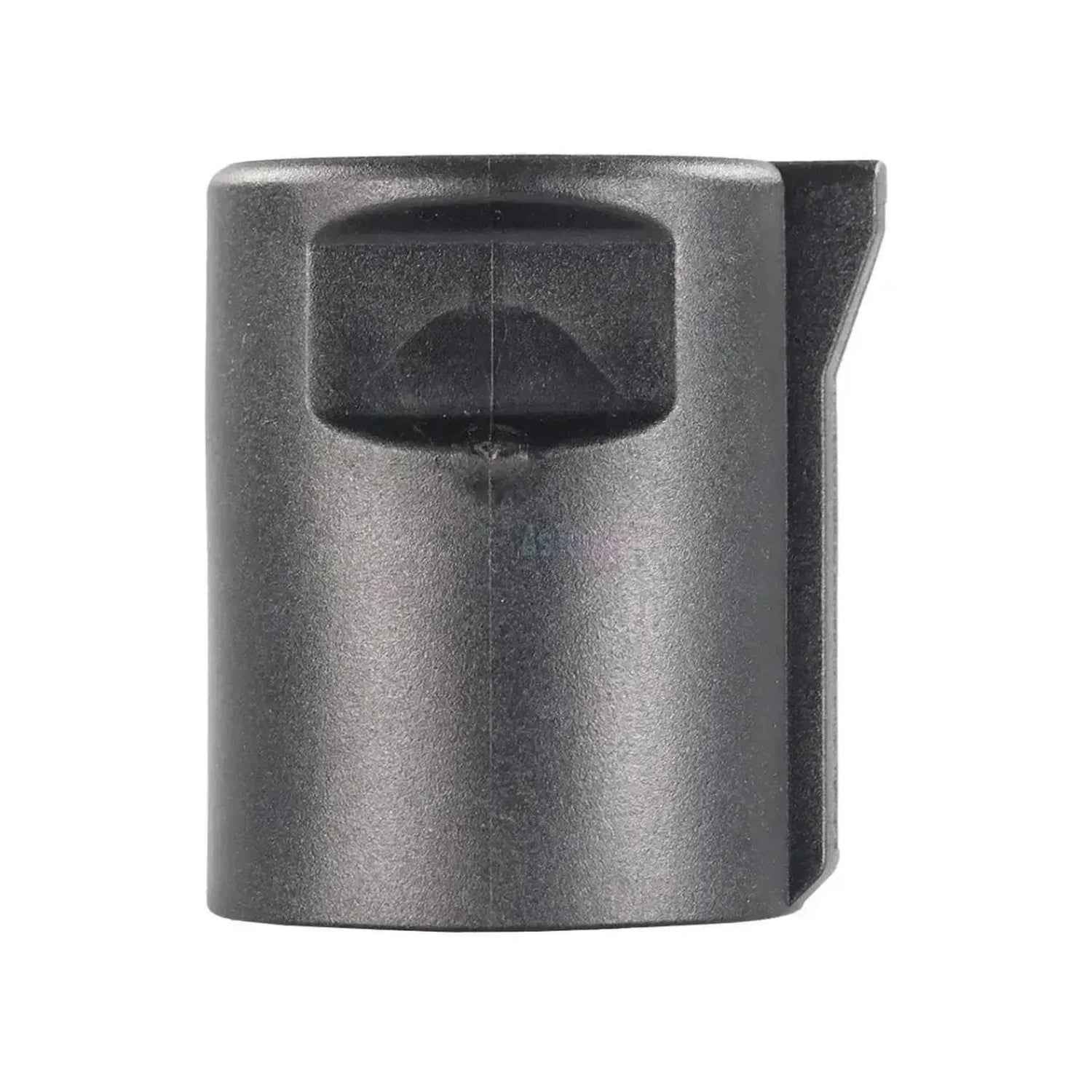

De Jaltest JDC40AM2 is een kort zwart opzetstuk van 4,8 cm dat op de 7-polige PLC-verbinding tussen trekkend voertuig en aanhanger wordt geschoven. Aan de voorzijde zit een ronde houder met zeven posities, waarvan er maar twee een metalen aansluitpunt dragen: Een kleine en een met een duidelijk grotere diameter. De achterzijde is een gesloten, afgeronde behuizing met een geribbelde duimgreep; er zit geen snoer en geen tweede aansluiting aan.

Die twee bezette posities zijn de voedingsaders: De spanning komt uit de 7-polige verbinding zelf, dezelfde verbinding waarover SAE J2497 zijn gegevens stuurt. Het onderdeel maakt dus geen stroom — er zitten geen accuklemmen, geen snoer en geen zekeringhouder aan — maar zet de aanwezige spanning door naar de PLC-opstelling waarmee u de oplegger uitleest. Samen met de JDC112A en een 9-pins Deutsch-diagnosekabel vormt hij die opstelling. Hij is opgegeven voor de Jaltest Link V8.1 en V9 en valt onder Jaltest CV (bedrijfsvoertuigen).

PLUSPUNTEN

✔Verzorgt in de PLC-opstelling de voedingsverbinding, zodat u een oplegger kunt uitlezen.
✔Past op de 7-polige verbinding volgens SAE J2497, dezelfde aansluiting waarop de JDC112A hangt.
✔Met 4,8 cm is het een klein onderdeel dat naast de andere traileradapters in de koffer past.
✔Opgegeven voor zowel de Link V8.1 als de Link V9.

AANDACHTSPUNTEN

✕Dit is een voedingsdeel en geen diagnosekabel: De communicatie met de oplegger loopt via de JDC112A en uw 9-pins Deutsch-diagnosekabel.
✕Er zit geen snoer en geen tweede aansluiting aan; los besteld levert dit onderdeel dus geen werkende opstelling op.
✕Uitsluitend voor de 7-polige PLC-verbinding volgens SAE J2497; opleggers met CAN op ISO 7638-1 horen bij de JDC110A.
✕Van de zeven posities dragen er maar twee een aansluitpunt: De overige aders van de 7-polige verbinding lopen er niet doorheen.

Toepassingen en functionaliteiten

Dit onderdeel brengt de voeding in de opstelling; het uitlezen zelf gebeurt via de PLC-lijn van de aanhanger. Welke regeleenheden u daar aantreft, verschilt per oplegger en per chassisbouwer. Onderstaande opsomming volgt de systemen die op die lijn zijn aangesloten.

Regeleenheden die u kunt benaderen

  • Regeleenheden op de PLC-lijn: Met spanning op de verbinding praat Jaltest via SAE J2497 met de aanhangersystemen die hun gegevens over de voedingsader versturen.
  • Per oplegger verschillend: Welke regeleenheden aanwezig zijn, wordt bepaald door de aanhanger en niet door dit onderdeel.

Wat u kunt doen

  • De opstelling voeden: De spanning uit de 7-polige verbinding doorzetten naar de PLC-opstelling.
  • Foutcodes lezen en wissen: Het foutgeheugen van de aangesloten regeleenheden uitlezen en na reparatie leegmaken.
  • Meetwaarden bekijken: De actuele sensor- en systeemwaarden live volgen.
  • Componenten aansturen: Actuatoren activeren om hun werking te controleren.

Compatibele voertuigen en toepassingen

Bepalend is de aansluiting, niet het merk. Dit onderdeel hoort bij de 7-polige verbinding waarover PLC volgens SAE J2497 loopt, bij de koppeling tussen trekkend voertuig en aanhanger. U herkent het aan het korte zwarte huis met de zeven posities waarvan er twee bezet zijn.

Toepassing:

  • Opleggers en aanhangers met PLC-communicatie volgens SAE J2497
  • Samen met de JDC112A en een 9-pins Deutsch-diagnosekabel
  • Bouwjaar niet bepalend: Voor aanhangers geldt geen OBD-verplichting, dus de aansluiting blijft ook op nieuwe opleggers in gebruik
💡
Goed om te weten: De naam noemt dit een kabel, maar er zit geen snoer aan: Het is een opzetstuk van 4,8 cm met één aansluitzijde. Alleen bestellen is daarom zelden genoeg — de gegevens lopen via de JDC112A en een 9-pins Deutsch-diagnosekabel naar de interface. Controleer aan de oplegger zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC40AM2) | 7-pins PLC J2497 Voedingsadapter | Trailer

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC40AM2
Type Voedingsadapter
Toepassing Voeding voor trailerdiagnose via PLC (SAE J2497)
Aansluiting voertuigzijde 7-polig PLC (SAE J2497): Ronde zwarte houder met zeven posities, waarvan er twee een aansluitpunt dragen
Aansluiting interfacezijde Geen: Gesloten, afgeronde behuizing met geribbelde duimgreep, zonder snoer
Lengte 4,8 cm
Interface Jaltest Link V8.1 en V9
Segment Trailer
Jaltest-module Jaltest CV (bedrijfsvoertuigen)
Aanvullend nodig De JDC112A en een 9-pins Deutsch-diagnosekabel naar de interface
