De Jaltest Adapterkabelsæt 70002030 er grundsættet for Off-Highway-maskiner. Med de syv kabler forbinder du den producentspecifikke diagnosetilslutning på bygge- og terrænmaskiner til dit Jaltest-diagnosekabel. Tyngdepunktet ligger på motorsiden, med kablerne til Deutz, Caterpillar og Perkins, Kubota og Yanmar. Derudover indgår maskinkablet til Volvo Construction Equipment og kablet til den grønne 9-polede Deutsch-tilslutning iht. J1939.

Caterpillar findes to gange, med den 9-polede motortilslutning og den 14-polede maskintilslutning, så du kan komme til begge sider af en Caterpillar. Sammenlignet med det komplette sæt 70002026 mangler fem kabler: Mercedes-Benz og MTU, ZF Ergopower-transmissionen, Komatsu, Hitachi og Liebherr. Kubota, Yanmar og den 14-polede Caterpillar findes netop kun i dette grundsæt. Kablerne hører under Jaltest OHW (Off-Highway machines).

FORDELE

✔Syv kabler med fokus på motorsiden: Deutz, Caterpillar og Perkins, Kubota og Yanmar.
✔Caterpillar findes to gange, med den 9-polede motortilslutning og den 14-polede maskintilslutning.
✔Tre af de syv kabler, Kubota, Yanmar og den 14-polede Caterpillar, findes ikke i det komplette sæt 70002026.
✔JDC217.9 tilsluttes med sin 26-polet DB26 direkte til Jaltest Link V9 uden mellemkabel.

BEMÆRK

✕JDC217.9 er angivet til Jaltest Link V9; de øvrige seks kabler i dette sæt virker også på V8.1.
✕Der er ingen kabler til Hitachi, Komatsu og Liebherr; de findes i det komplette sæt 70002026.
✕Også ZF Ergopower-transmissionen og tilslutningen til Mercedes-Benz- og MTU-motorer mangler i denne udgave.
✕Sammen med Volvo CE-kablet og den 14-polede Caterpillar er dette motortilslutninger. De øvrige maskinstyringer har deres egen stik.

Anvendelser og funktioner

Hvert kabel i dette sæt omsætter en producentspecifik diagnosetilslutning til standardtilslutningen på Jaltest Link. Hvad du kan gøre bagefter, afgøres af Jaltest-softwaren og maskinens dækningstabel, ikke af kablet. Vægten ligger på motorstyringerne på kompakt materiel, suppleret med en maskintilslutning til Volvo CE.

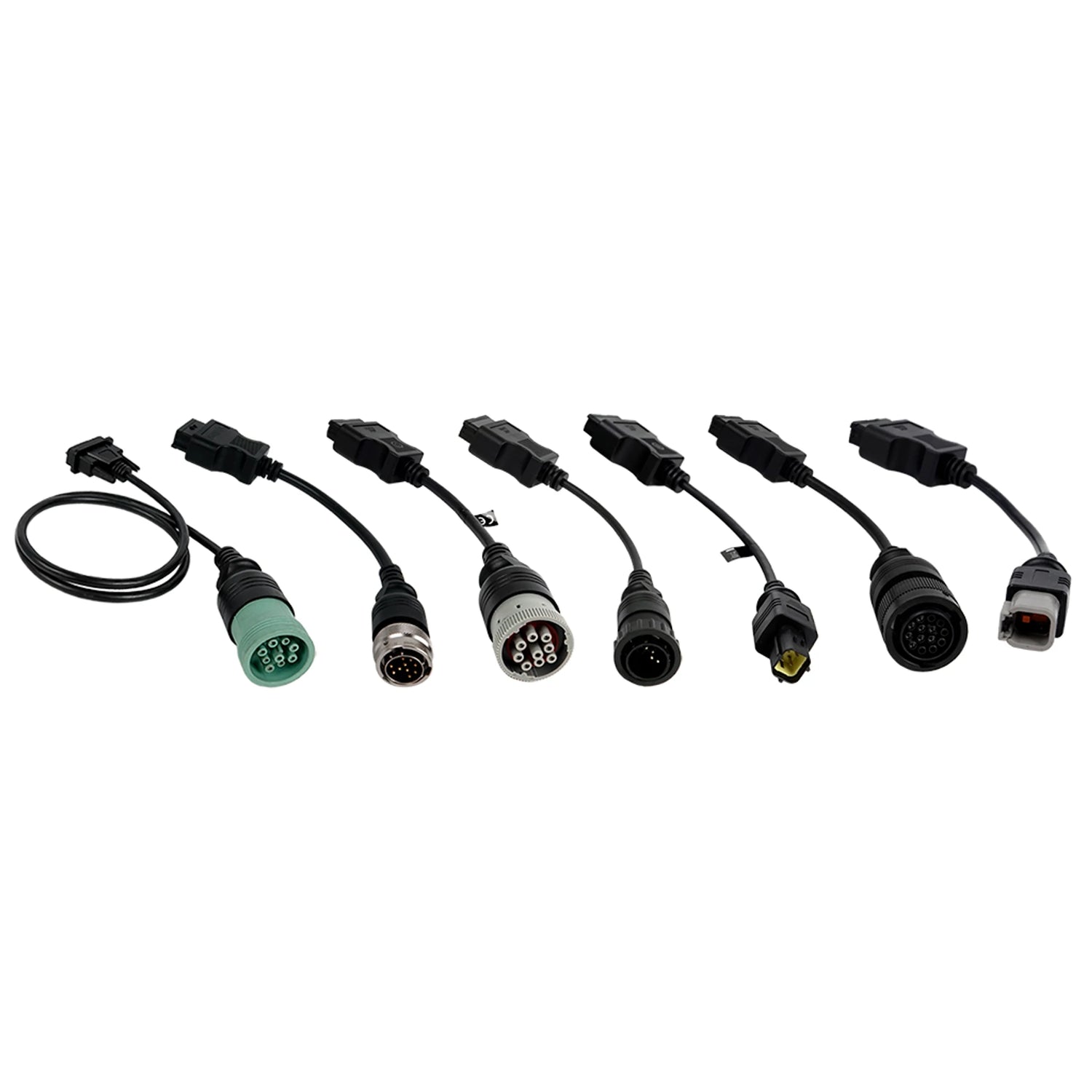

Hvad sættet indeholder

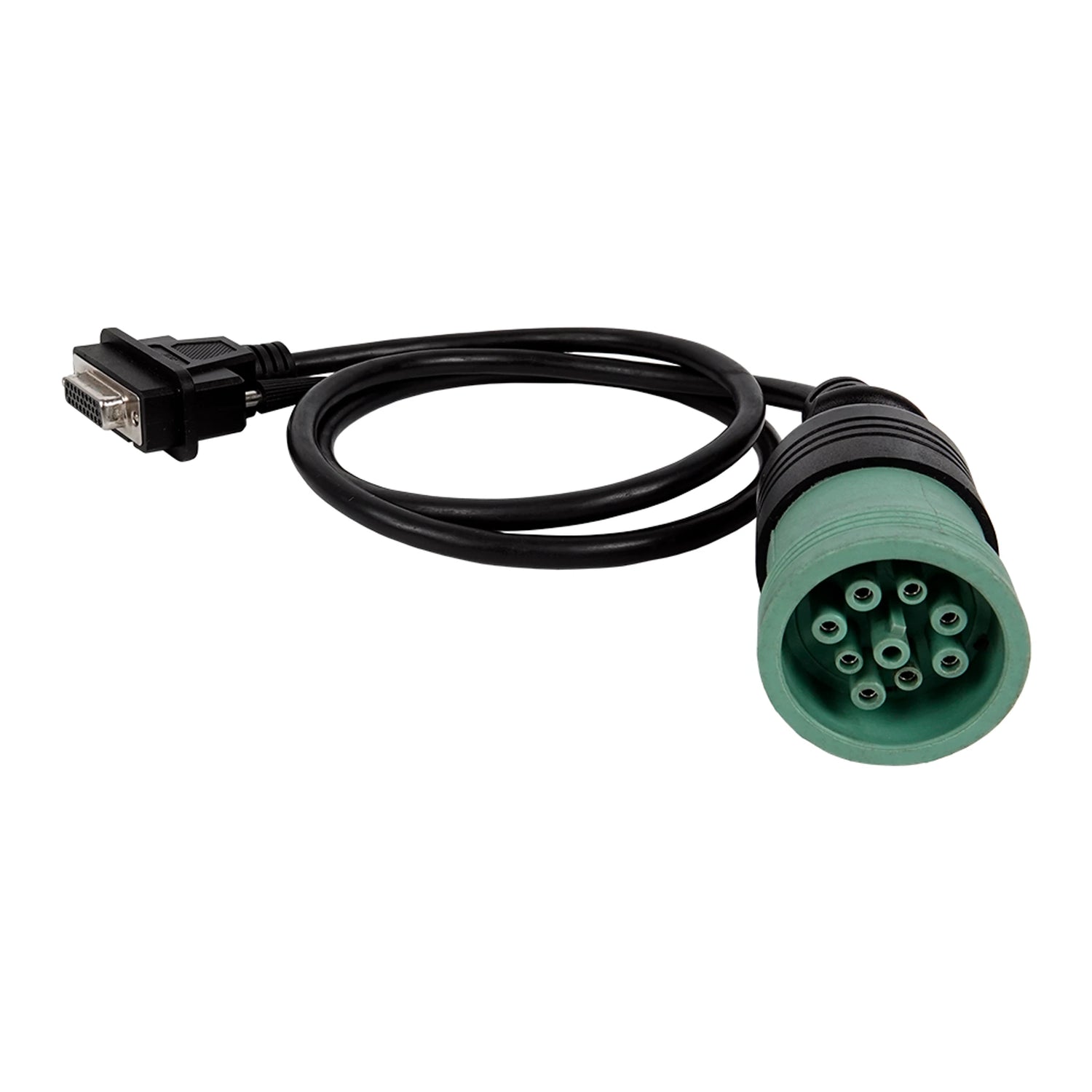

  • JDC217.9: Deutsch 9-polet grøn, til DB26.

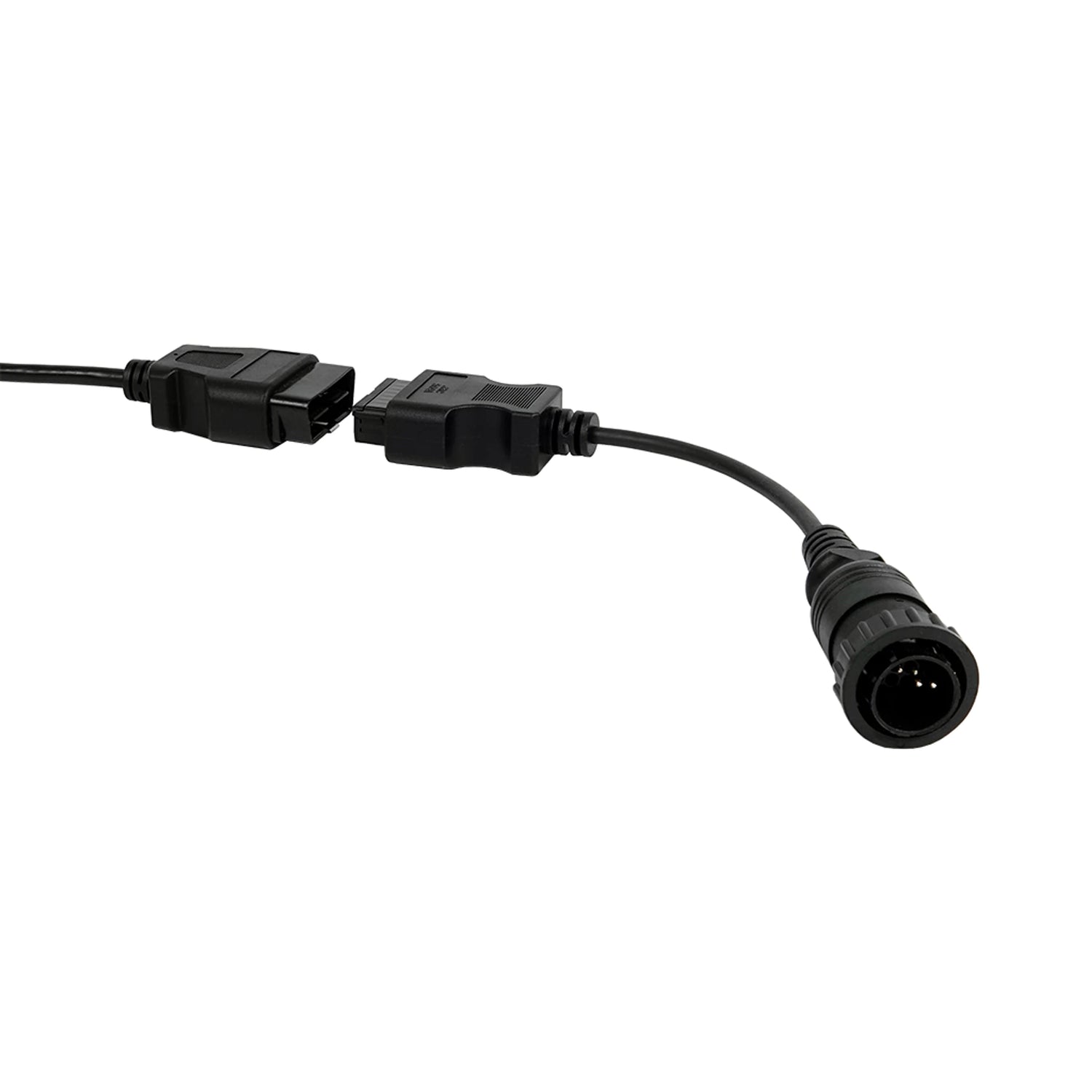

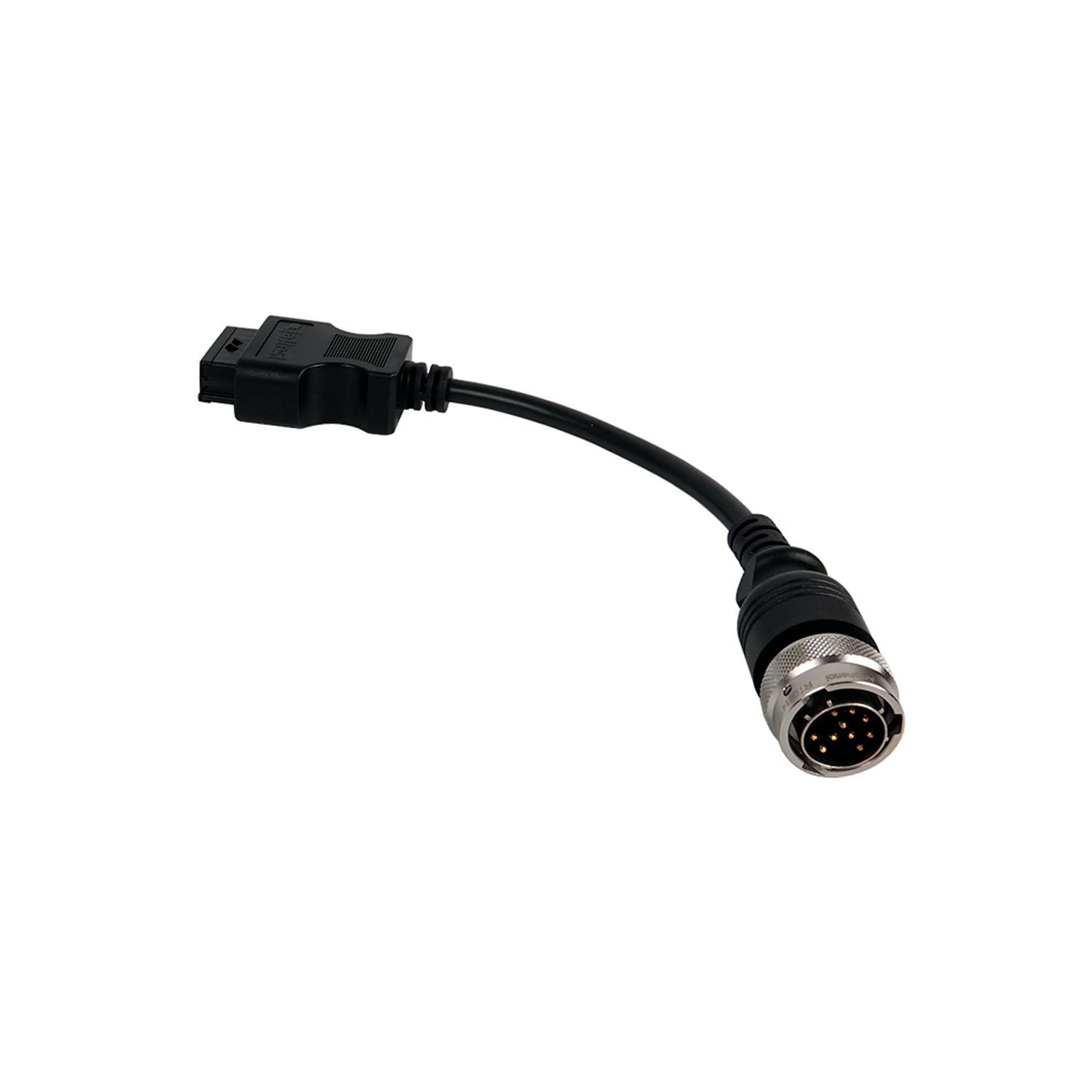

  • JDC504A: Deutz 12-polet rund, til OBD2.

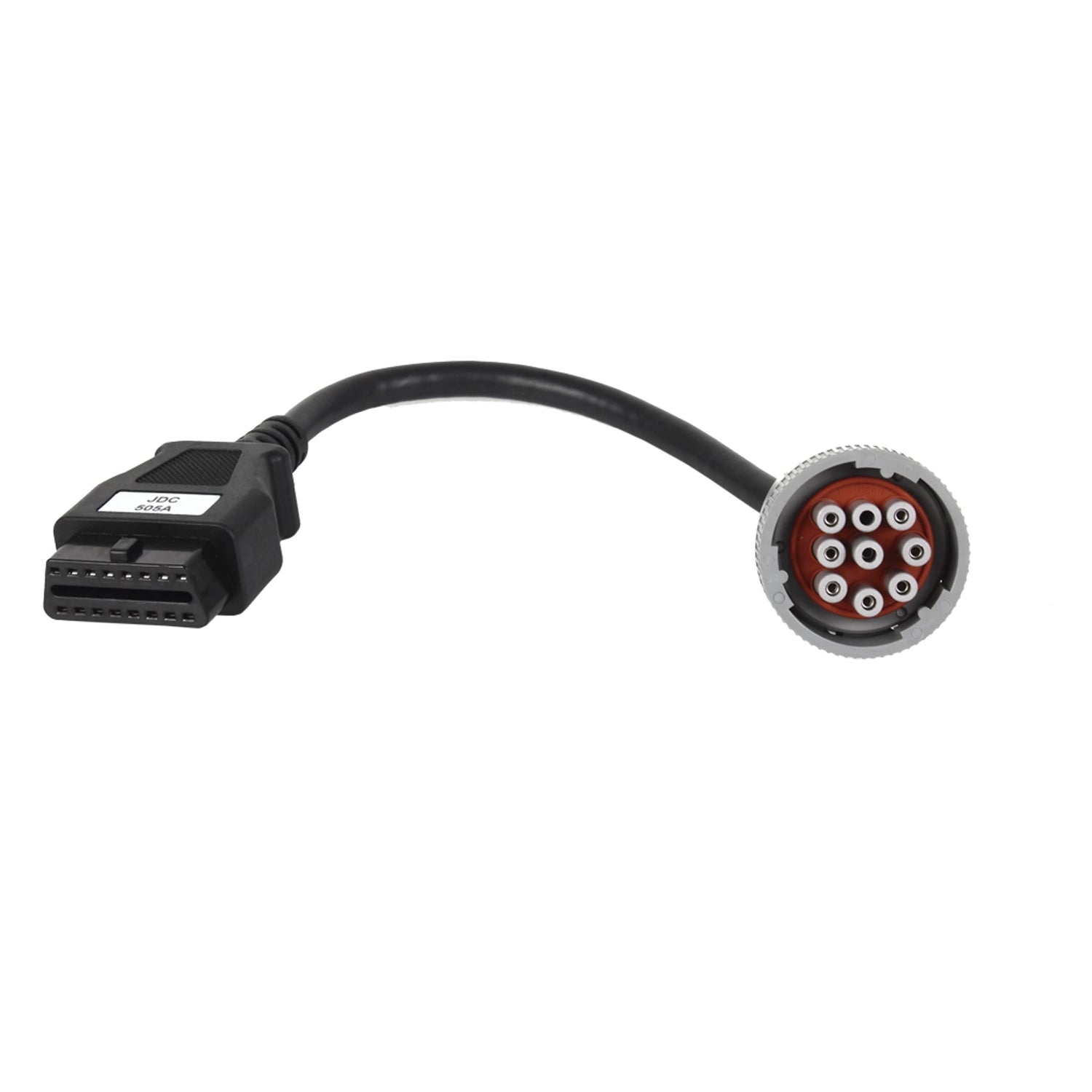

  • JDC505A: Caterpillar/Perkins 9-polet, til OBD2.
  • JDC509A: Volvo CE, til 16-polet OBD2.

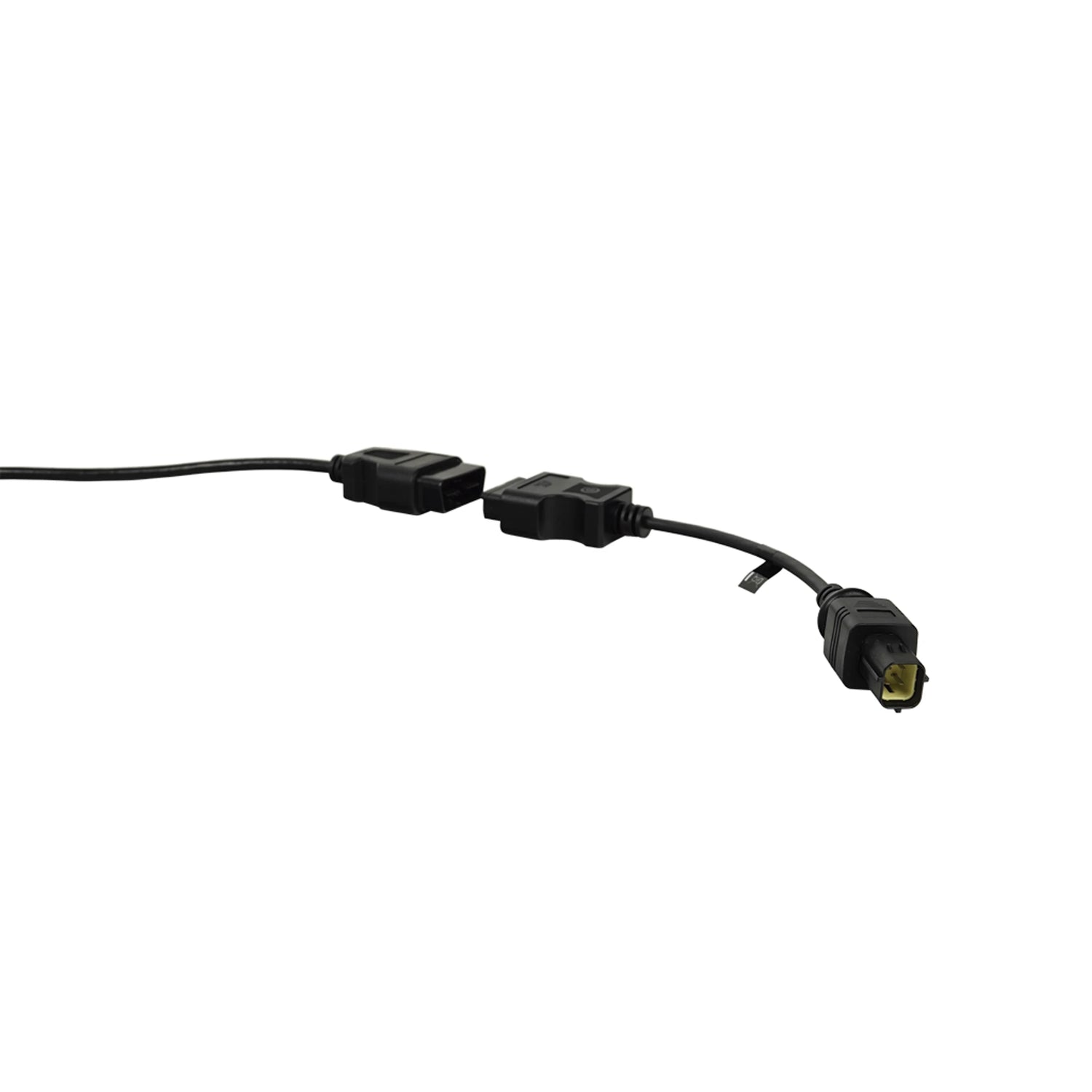

  • JDC523A: Kubota 4-polet, til OBD2.

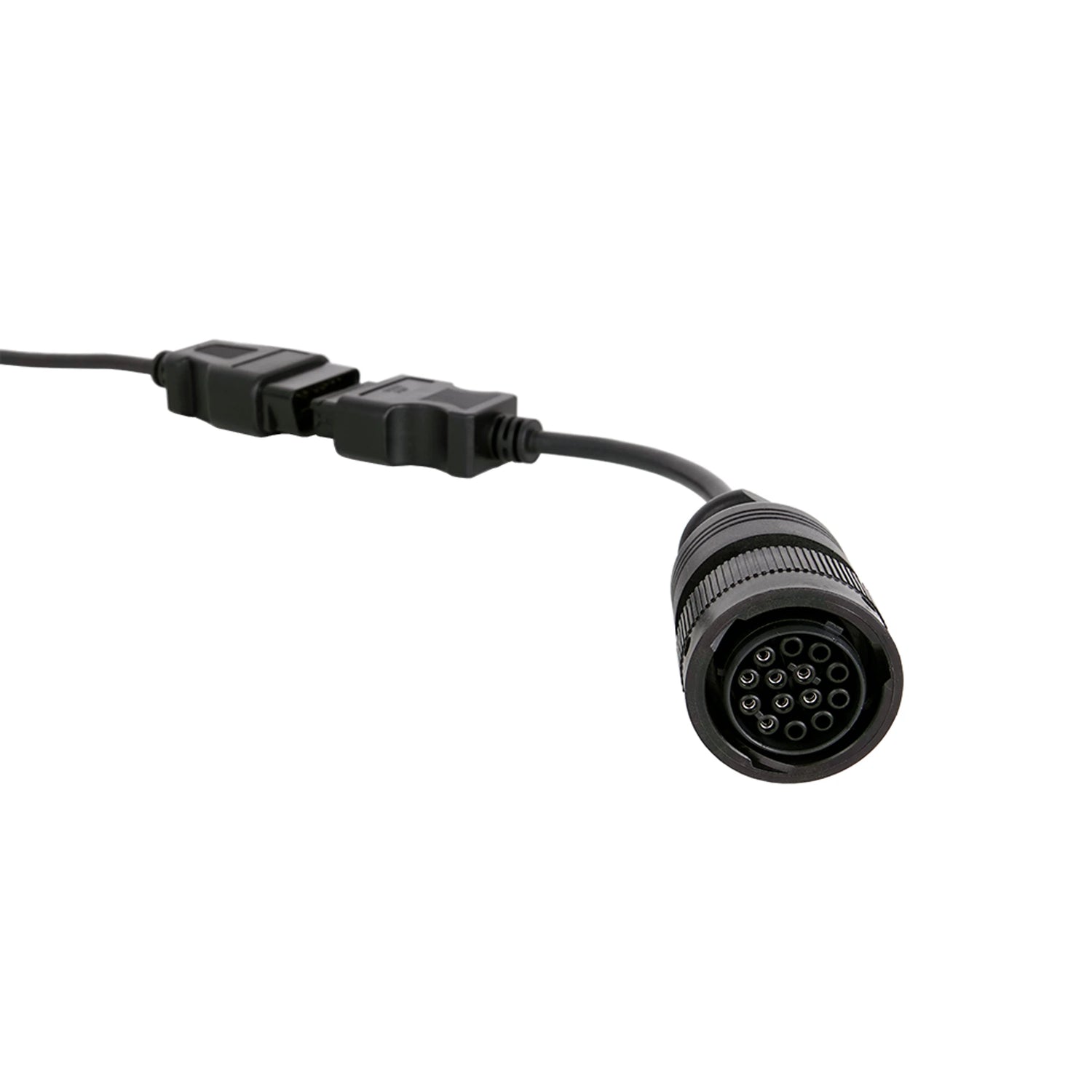

  • JDC533A: Caterpillar 14-polet, til OBD2.

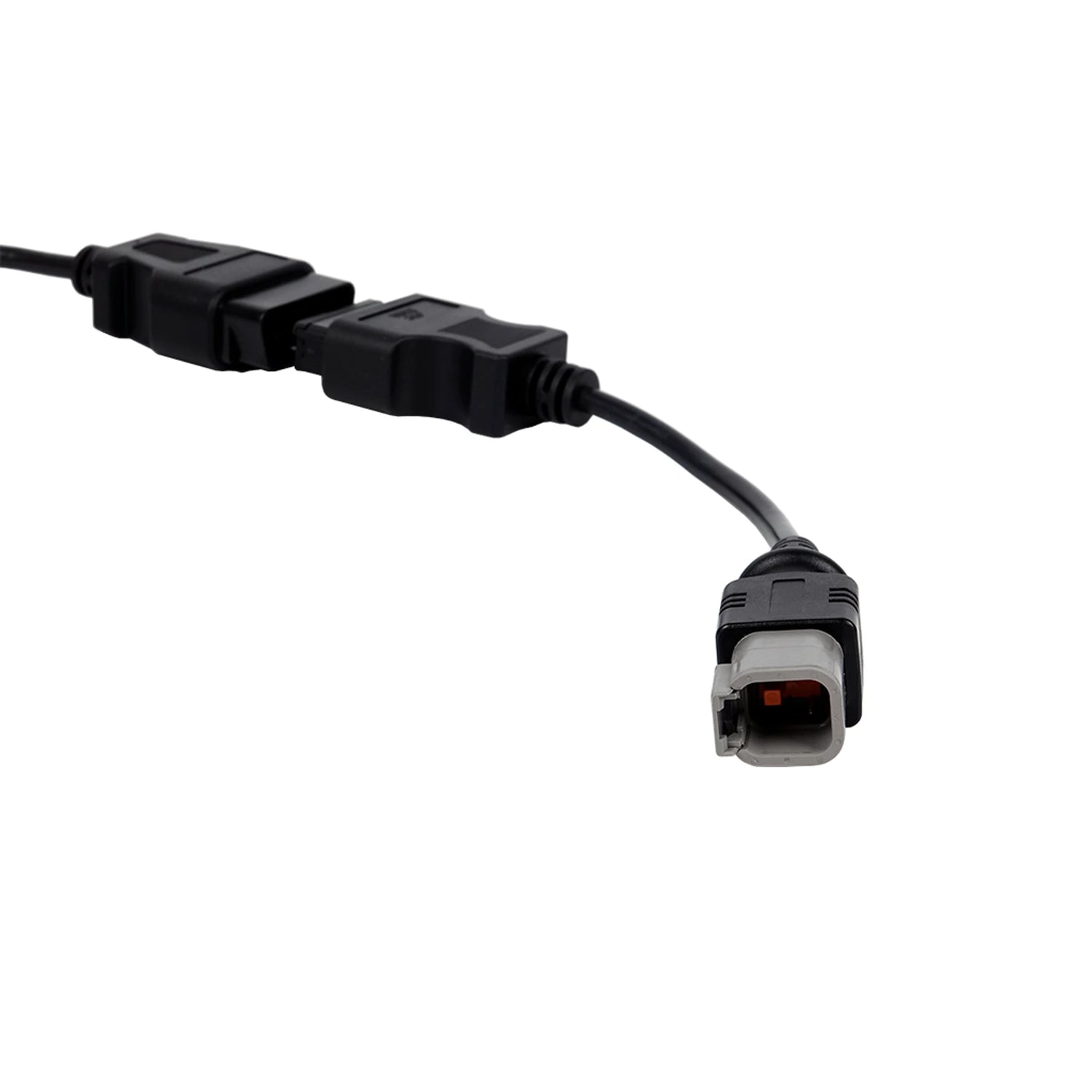

  • JDC538A: Yanmar 6-polet, til OBD2.

Hvad du kan gøre

  • Fejlkoder: Aflæs og slet.
  • Måleværdier: Live som tal og graf.
  • Serviceintervaller: Hvor dækningen understøtter det.
  • Supplerende handlinger: Nulstilling og indstilling pr. styring.

Sådan bruger du den

  1. Find tilslutningen: Find diagnosetilslutningen på maskinen.
  2. Vælg kablet: Vælg det kabel, der passer til stikket.
  3. Tilslut: Tilslut det til dit Jaltest-diagnosekabel.
  4. Start softwaren: Åbn Jaltest OHW på pc'en.
  5. Aflæsning: Vælg mærke og model, og aflæs.

Kompatible køretøjer og anvendelser

Stikket er afgørende, ikke maskinen. Motorer fra Deutz, Caterpillar, Perkins, Kubota og Yanmar monteres som selvstændige drivaggregater, så den samme tilslutning findes i maskiner fra forskellige producenter.

Motorer:

  • Deutz-motorer: Deutz-motorer bruges af snesevis af maskinproducenter. Dette kabel hører også under Jaltest AGV og Jaltest MHE.
  • Caterpillar- og Perkins-motorer: Motorsiden af Caterpillar og Perkins, også når maskinen er af et andet mærke.
  • Kubota-motorer: Kubota-motorer i kompakt materiel, fra minigravere til aggregater.
  • Yanmar-motorer: Yanmar-industrimotorer i kompakte maskiner, løfteudstyr og aggregater.

Maskiner:

  • Volvo Construction Equipment: Gravemaskiner, hjullæssere, dumpere, gradere og valser fra Volvo CE.
  • Caterpillar 14-polet: Maskinsiden af Caterpillar, ved siden af motortilslutningen på JDC505A.

Standardiseret tilslutning:

  • Deutsch 9-polet grøn: Den standardiserede J1939-tilslutning, som på nyere materiel findes uafhængigt af mærke.
💡
Godt at vide: På en maskine sidder der ofte to diagnosetilslutninger, én ved motoren og én ved maskinstyringerne. Dette sæt lægger vægten på motorsiden. Kontroller på selve maskinen, hvilken tilslutning der sidder på, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC217.9) | 9-polet J1939 - 26-polet DB26 adapterkabel | Erhvervs- og arbejdskøretøj
  • 1x Jaltest (JDC504A) | Deutz 12-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor
  • 1x Jaltest (JDC505A) | CAT/Perkins 9-polet OBD - 16-polet OBD2 adapterkabel | Forbrændingsmotor
  • 1x Jaltest (JDC509A) | Volvo 16-pin OBD - 16-pin OBD2 adapterkabel | Terræn- og anlægsmaskine
  • 1x Jaltest (JDC523A) | Kubota 4-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor
  • 1x Jaltest (JDC533A) | Caterpillar 14-polet OBD - 16-polet OBD2 adapterkabel | Forbrændingsmotor
  • 1x Jaltest (JDC538A) | Yanmar 6-polet OBD - 16-polet OBD2 adapterkabel | Forbrændingsmotor

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • OHW bygge- og terrænmaskiner
Hvilke typer køretøjer eller maskiner kablet er beregnet til. Det viser hurtigt, om det passer til opgaverne på Deres værksted.Køretøjstyper
  • Bygge- og terrænmaskine

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder

Anvendelse

Referencenummer
70.002.030

Øvrige specifikationer

Antal kabler
7 stuks
Indhold
JDC217.9, JDC504A, JDC505A, JDC509A, JDC523A, JDC533A og JDC538A
Anvendelse
Producentspecifikke diagnosestik på Off-Highway-maskiner
Interface
Jaltest Link V8.1 og V9; JDC217.9 fungerer kun på V9
Segment
Terræn- og anlægsmaskine
