Jaltest  |  SKU: JDC567A

Jaltest (JDC567A) | AGCO Sisu 4+4-polet OBD - 16-polet OBD2 adapterkabel | Landbrugskøretøj

€137,95 inkl.
€114,01 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

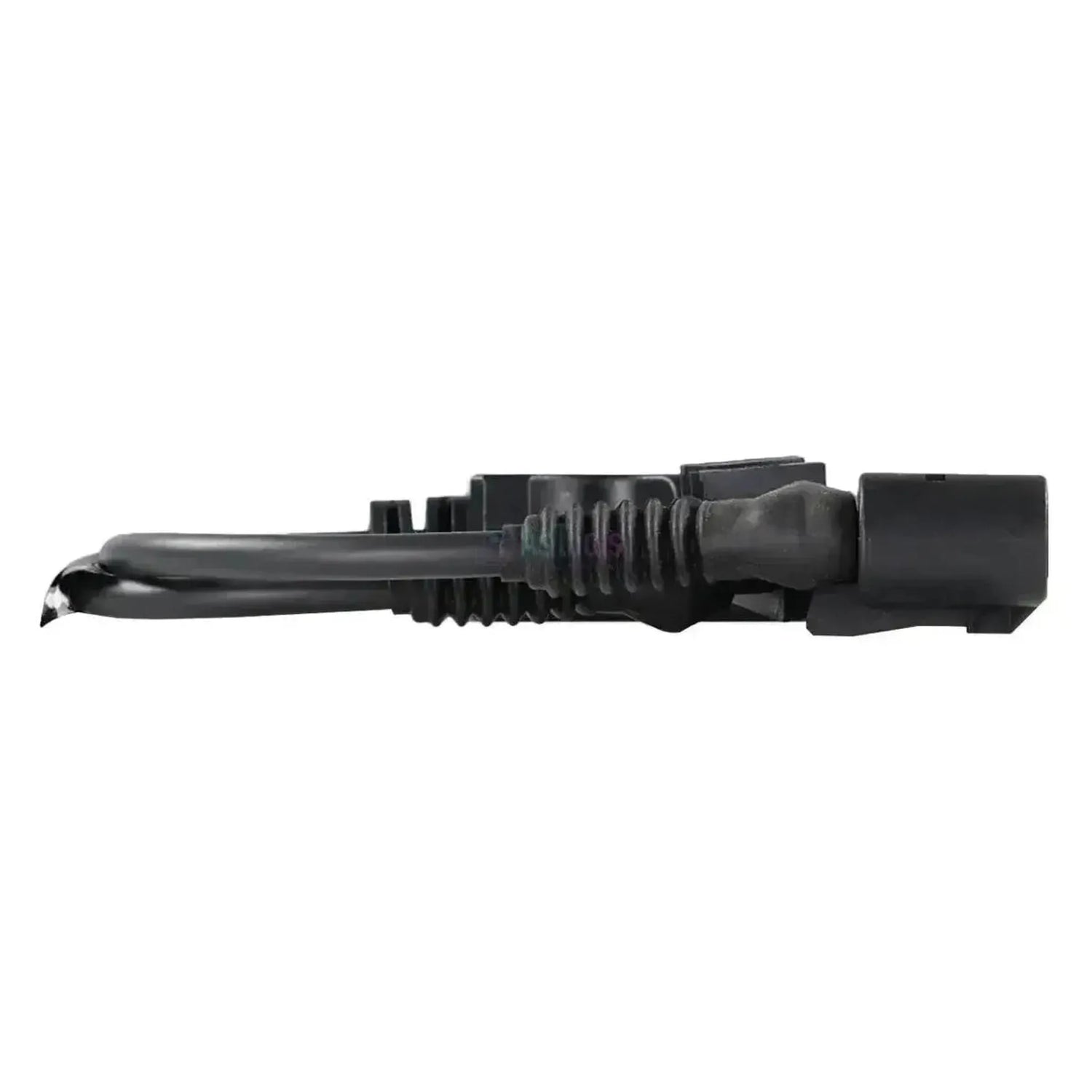

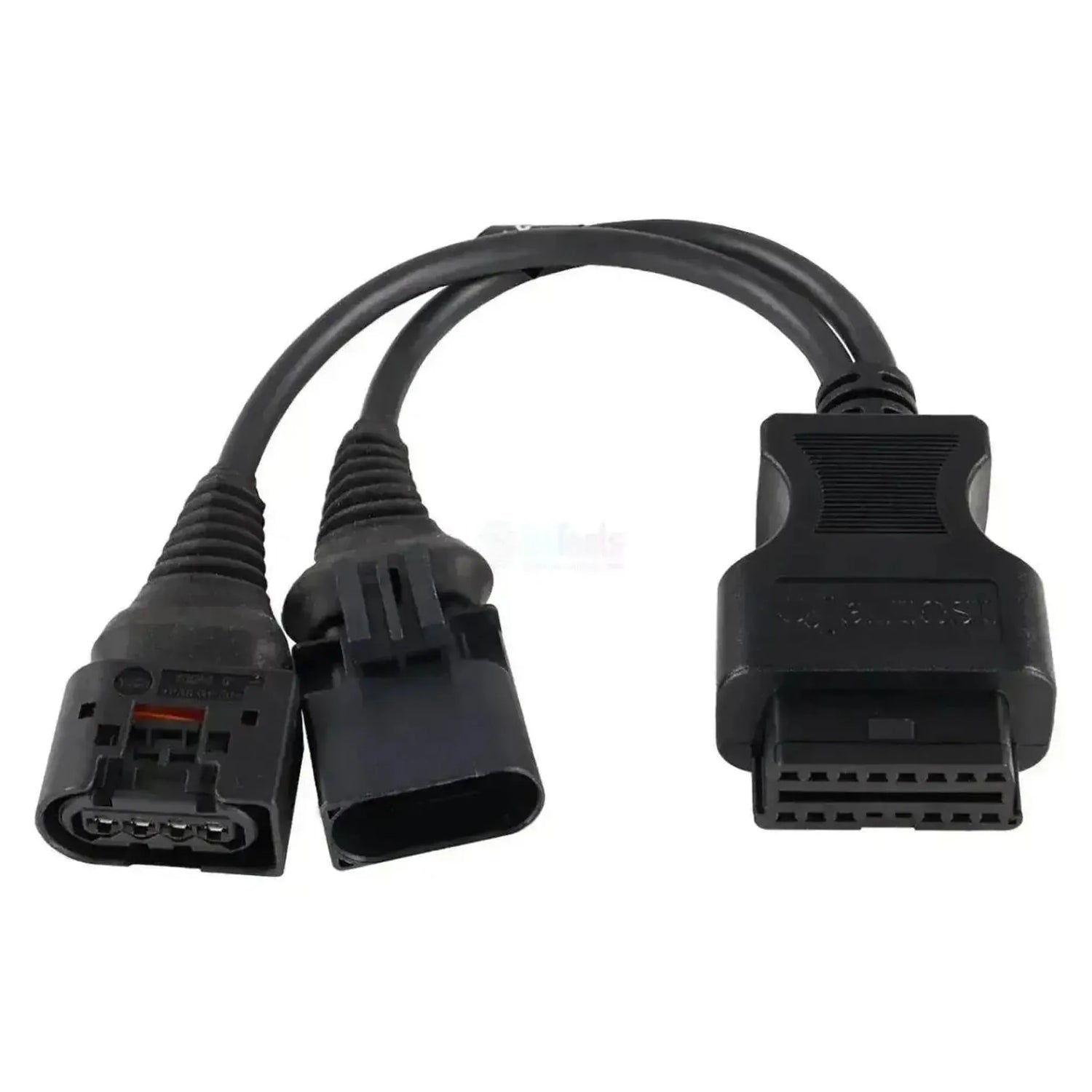

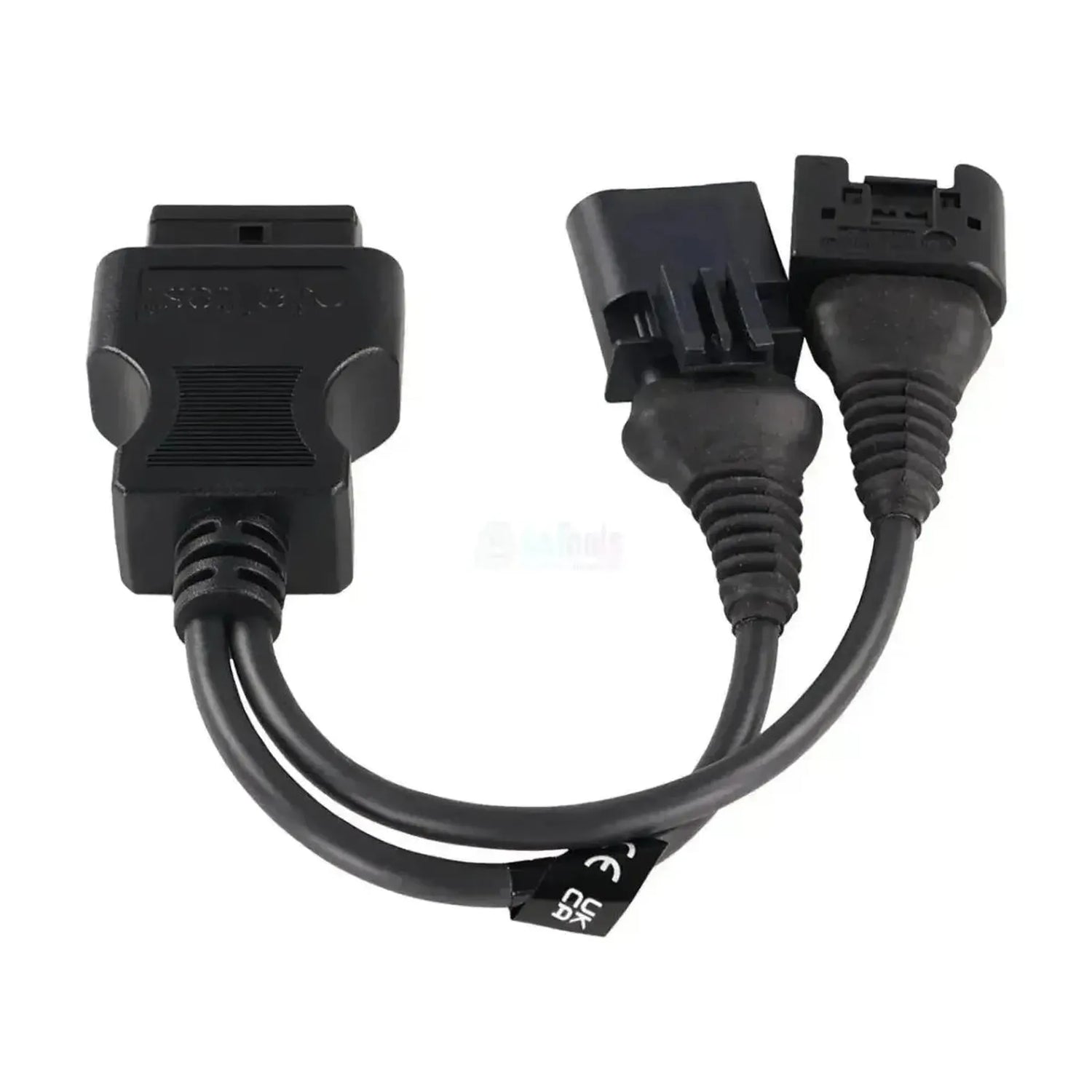

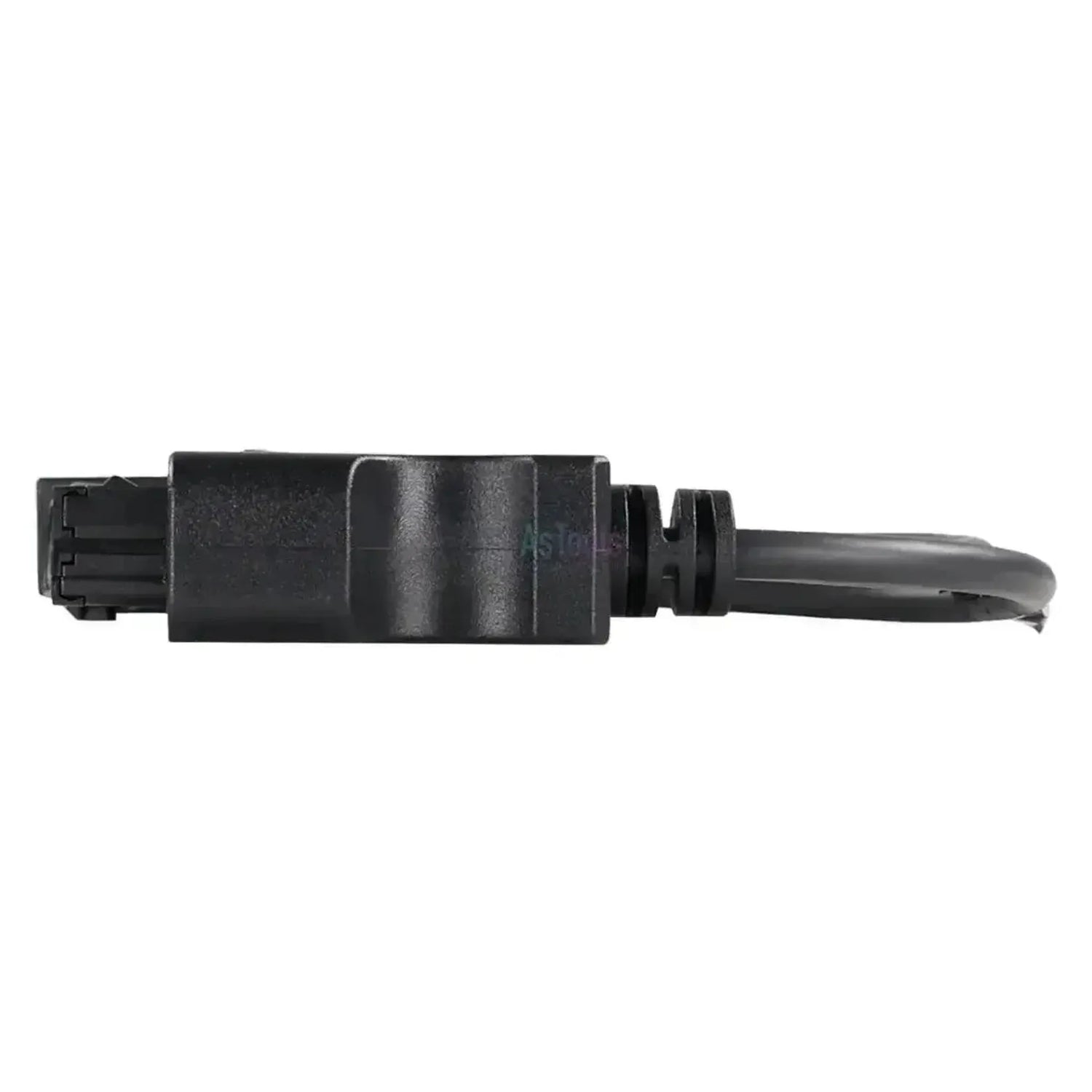

De Jaltest JDC567A brengt de twee losse 4-pins diagnoseaansluitingen van een AGCO-machine met Sisu-motor samen op één 16-pins OBD2-koppeling voor de Jaltest Link. Het is een Y-kabel van 300 mm: achter de zwarte OBD2-behuizing splitst het snoer in twee even lange takken, elk met een eigen zwarte stekker. Die takken zijn aan hun vorm uit elkaar te houden. De ene tak draagt een rechthoekig huis met vier pinposities in één rij, een verende beugel over de bovenkant en een gele borging; de andere tak eindigt op een dicht huis met een ovale opening en een rechthoekig kliklipje op de bovenzijde. Halverwege het snoer zit een wit CE-plaatje.

Via die koppeling brengt de Jaltest Link de verbinding tot stand met de motorregeling van de nieuwste Sisu-generatie, die in de dekking staat als EEM4S5 — EDC MD1 met commonrail-inspuiting. Daar leest u foutcodes, meetwaarden en onderhoudsintervallen uit en voert u de aanvullende acties uit die bij deze regeleenheid in de dekkingstabel staan. Componenten aansturen, parameters instellen en kalibreren horen daar niet bij. De kabel werkt met Link V8.1, V8.4 en V9 en valt onder Jaltest AGV (landbouwvoertuigen).

PLUSPUNTEN

✔Bereikt de nieuwste Sisu-motorregeling EEM4S5 (EDC MD1, commonrail-inspuiting).
✔Werkt met Link V8.1, V8.4 en V9, dus zowel met de oudere als met de nieuwste interfacegeneratie.
✔Bij de EEM4S5 staan naast uitlezen ook onderhoudsintervallen en aanvullende acties in de dekkingstabel.
✔De twee takken hebben elk een eigen stekkervorm en passen daardoor maar op één plek op de machine.

AANDACHTSPUNTEN

✕Alleen voor de 4+4-pins aansluiting van de Tier 5-motoren; de oudere generaties EEM2 (VP30/VP44), EEM3 (EDC 7 UC31) en EEM4 (EDC 17 CV54) hebben een eigen diagnoseaansluiting.
✕De Sisu-dekking is uitleesgericht: Componenten aansturen, parameters instellen en kalibreren staan bij deze regeleenheden niet in de tabel.
✕Wat u ziet hangt af van de generatie: Bij EEM2 en EEM3 ontbreken de aanvullende acties die bij EEM4 en EEM4S5 wel in de dekkingstabel staan.
✕Met 300 mm is de kabel kort: De Jaltest Link hangt vlak bij de diagnoseaansluiting op de machine.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Sisu-motor in de machine. Jaltest brengt die regeleenheid onder bij de motorgeneratie, niet bij het machinetype. Onderstaande opsomming volgt de dekking van de EEM4S5 met de regeleenheid EDC MD1.

Regeleenheden die u kunt benaderen

  • EEM4S5 — EDC MD1, elektronische dieselregeling met commonrail-inspuiting: De regeleenheid van de nieuwste Sisu-generatie, waarvoor deze kabel bestemd is, met foutcodes, meetwaarden, ECU-gegevens, onderhoud en aanvullende acties.

Wat u kunt doen

  • Foutcodes lezen: Het foutgeheugen van de motorregeling uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen.
  • Onderhoud raadplegen: De onderhoudsintervallen en de uit te voeren werkzaamheden, met een rapport voor de klant.
  • Aanvullende acties uitvoeren: De extra procedures die bij de EEM4S5 in de dekkingstabel staan.

Compatibele voertuigen en toepassingen

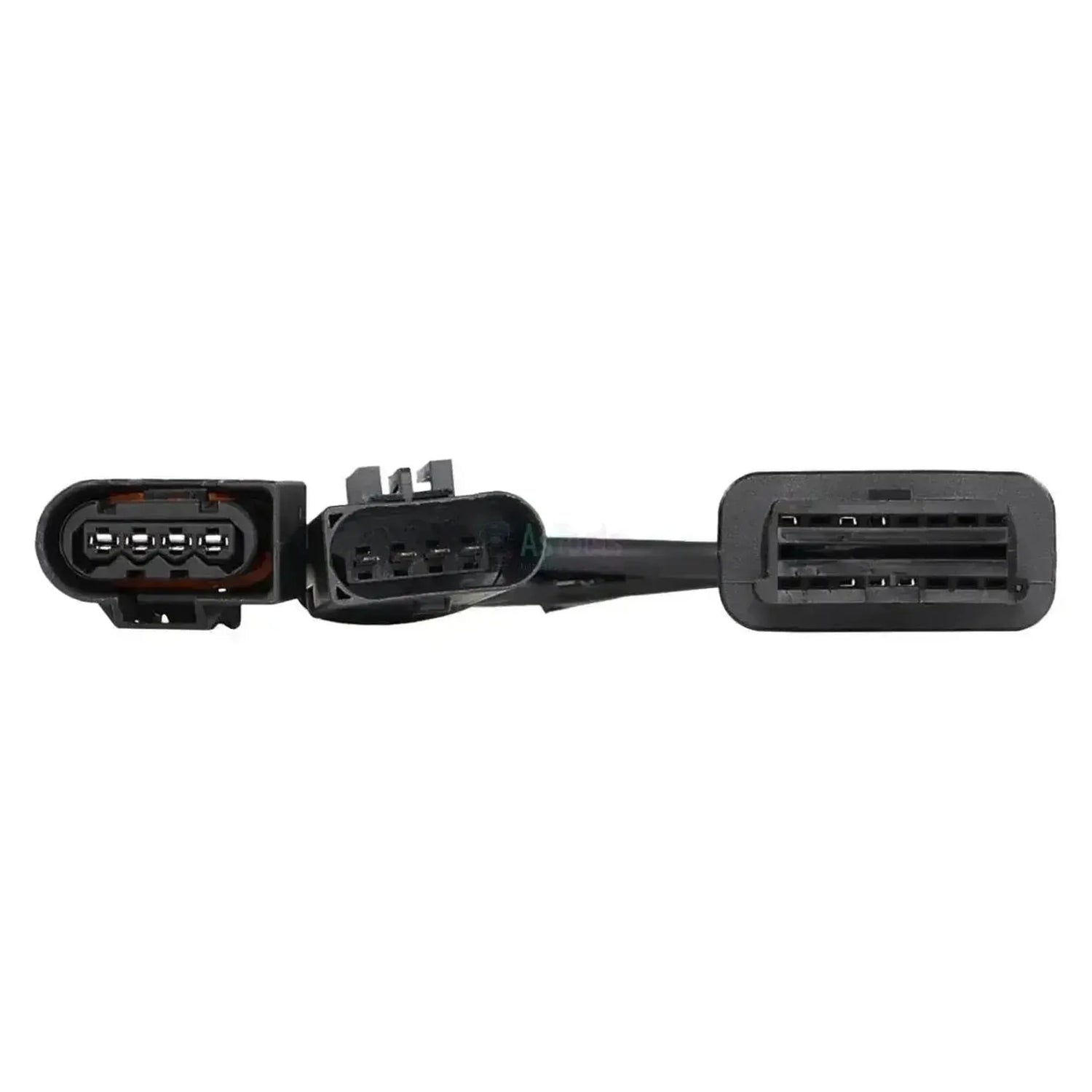

Bepalend is de motorgeneratie, niet de machine. Sisu-motoren worden als losse aandrijving in AGCO-landbouwmachines ingebouwd; Jaltest brengt de dekking daarom onder bij de motor en niet bij het machinetype. Aan de machine ziet u het verschil aan de stekkers: Deze kabel hoort bij twee losse 4-pins aansluitingen, waarvan er één een ovale opening heeft en de andere een rechthoekige met vier pinposities.

AGCO Sisu:

  • EEM4S5 (Tier 5 / Stage V): De generatie waarvoor deze kabel bestemd is, met de regeleenheid EDC MD1
  • Toepassing: AGCO-landbouwmachines waarin de Sisu-motor is ingebouwd
💡
Goed om te weten: De diagnoseaansluiting hoort bij de motorgeneratie. Deze uitvoering met twee losse 4-pins stekkers is die van de Tier 5-motoren; de oudere Sisu-generaties gebruiken een andere aansluiting. Controleer dat aan de machine zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC567A) | AGCO Sisu 4+4-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC567A
Type Verloopkabel (Y-uitvoering)
Toepassing AGCO-machines met Sisu Tier 5-motoren
Lengte 300 mm
Interface Jaltest Link V8.1, V8.4 en V9
Aansluiting machinezijde 4+4-pins OBD (twee losse 4-pins stekkers)
Aansluiting interfacezijde 16-pins OBD2
Regeleenheden EEM4S5 - EDC MD1 (motorregeling)
Segment Landbouwvoertuig
Jaltest-module Jaltest AGV (landbouwvoertuigen)
