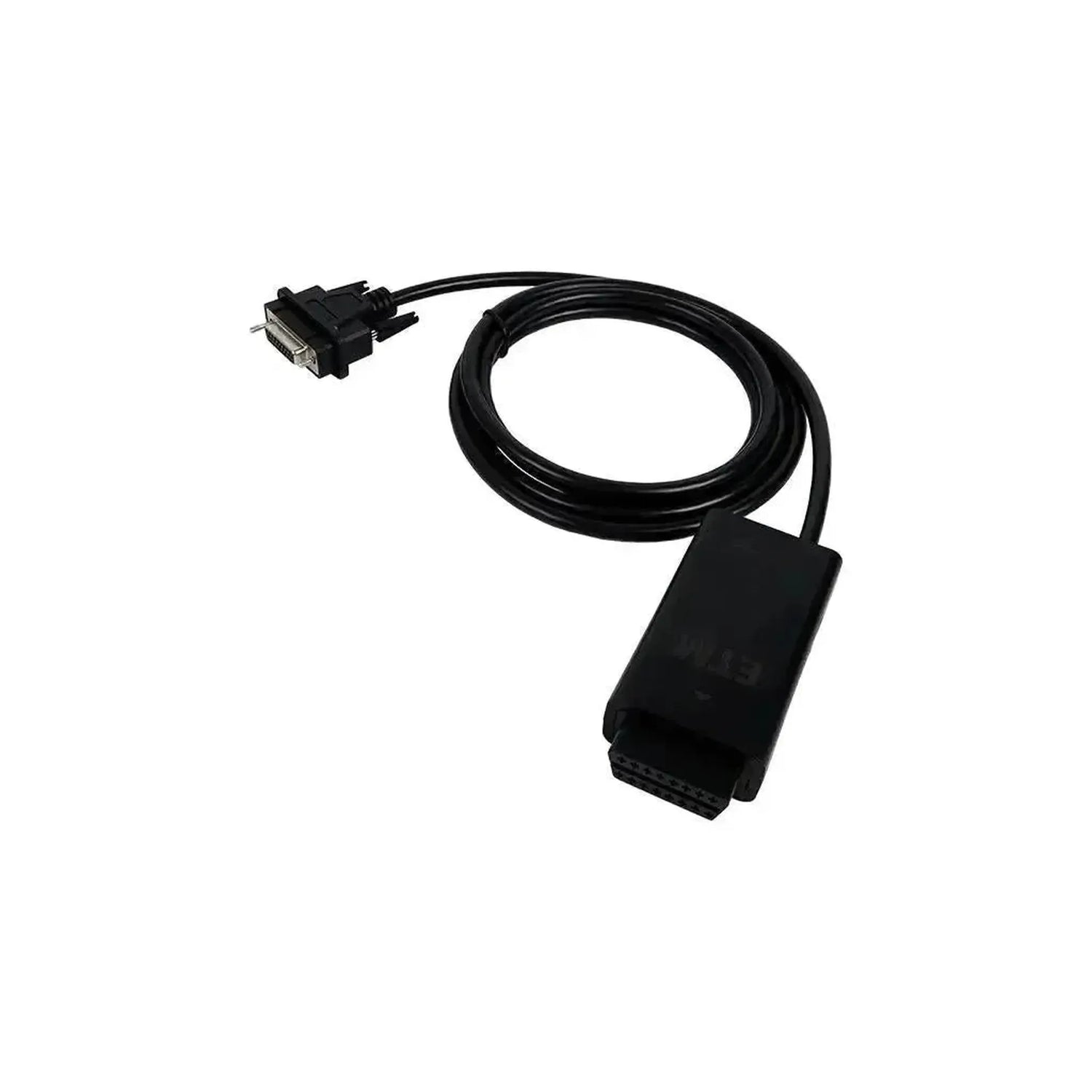

De Jaltest 70001007 is de interfacekabel die de Jaltest ETM — de elektronische testmodule voor componenten — op de Jaltest Link V9 aansluit. Aan de kant van de Link zit een Sub-D-bus met de contacten in drie rijen en een schroefbevestiging; aan de andere kant zit de aansluiting op de ETM zelf. Zonder deze kabel komt er tussen de testmodule en de Link geen verbinding tot stand.
Deze kabel is de uitvoering voor de Jaltest Link V9 en zit standaard in de ETM-kit (70001008). Heeft u nog een eerdere uitvoering van de ETM, dan sluit u die niet met dit artikel aan maar met de adapterkabel MDC100.9. De ETM start alleen met een ETM-licentie (29701) naast een lopende Jaltest-softwarelicentie; die is te combineren met een CV- of een Modular-abonnement en niet met de Jaltest-handhelds.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten

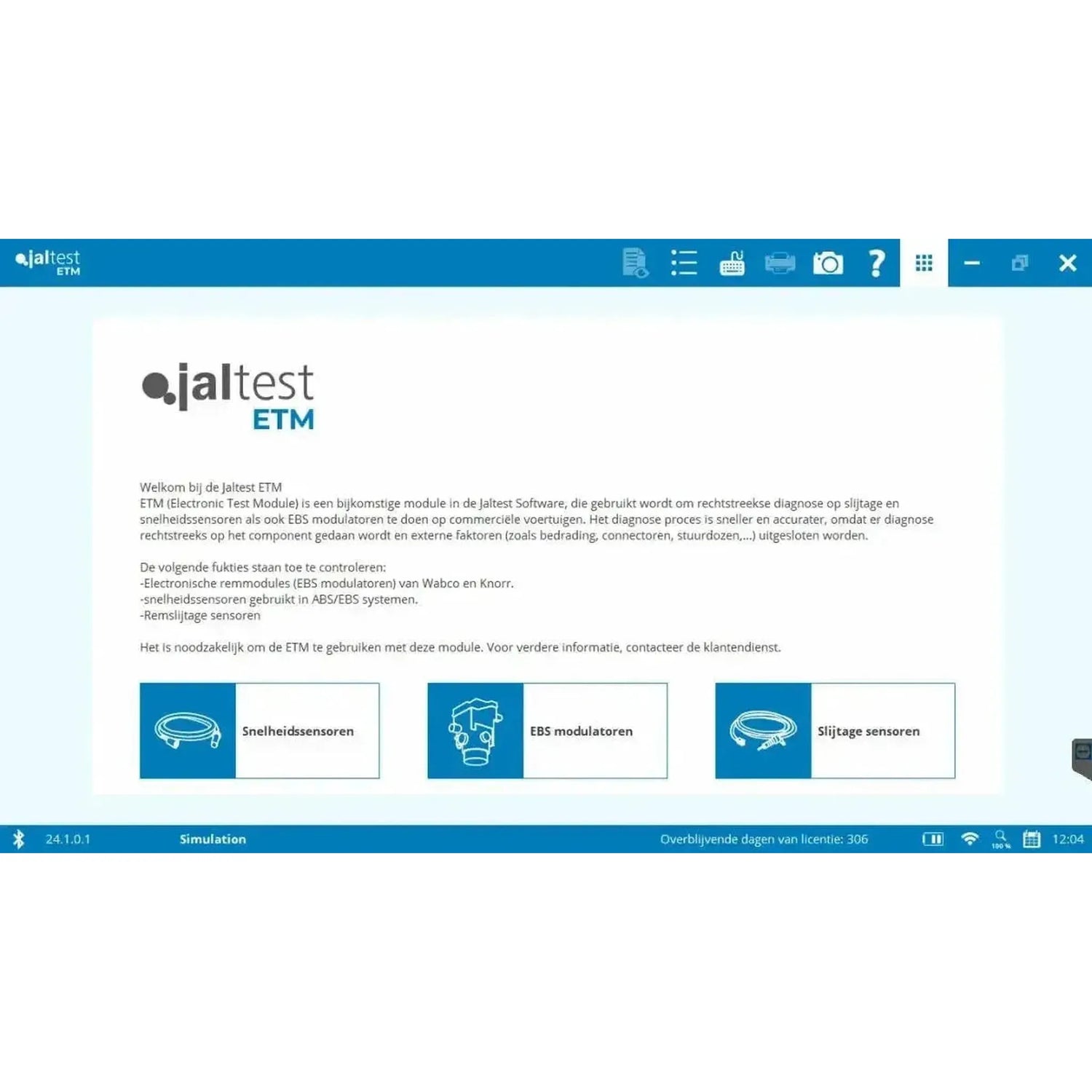

Via deze kabel praat de Jaltest ETM rechtstreeks met de Jaltest Link V9 en daarmee met de Jaltest-software op uw computer. De ETM is de testmodule waarmee u een remcomponent los van het voertuig doormeet, zonder dat de regeleenheid van het voertuig eraan te pas komt. Onderstaande punten beschrijven wat die combinatie oplevert.
Waar deze kabel voor is
- De ETM aansluiten: Deze kabel verbindt de Jaltest ETM met de Jaltest Link V9.
- Onderdeel van de kit: De kabel hoort bij de ETM-kit (70001008) en is ook apart te bestellen.
- Losse aanschaf: Voor wie de kabel apart nodig heeft naast de al aanwezige MDC-kabels.
- Eerdere ETM-uitvoering: Die sluit u met de adapterkabel MDC100.9 op de Jaltest Link V9 aan.
Wat de ETM doet
- Componenten doormeten: De ETM bouwt zelf de communicatie met een remcomponent op alsof hij de regeleenheid van het voertuig is.
- Onderscheid maken: Zo ziet u of het onderdeel echt stuk is of dat de storing in de bekabeling of in de regeleenheid zit.

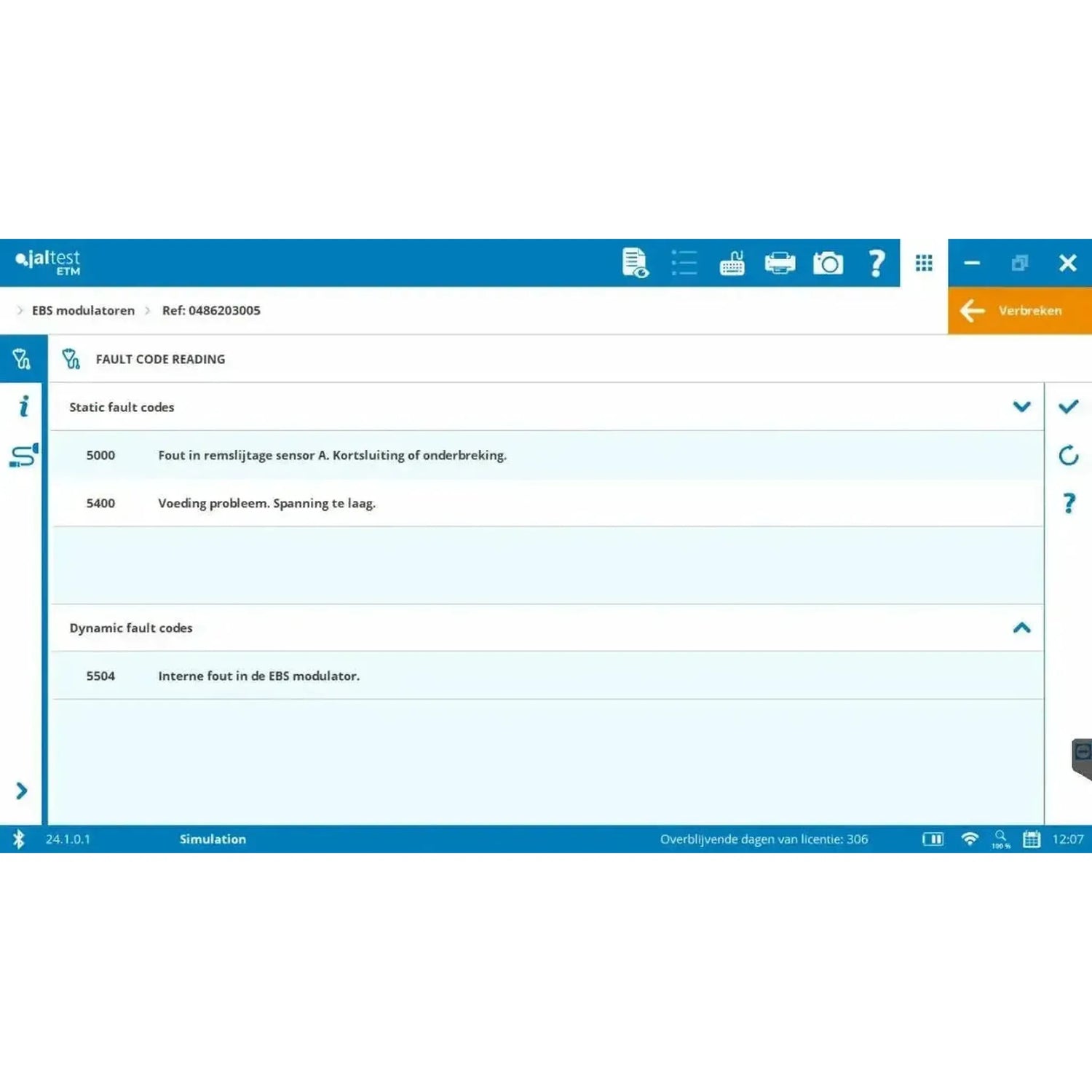

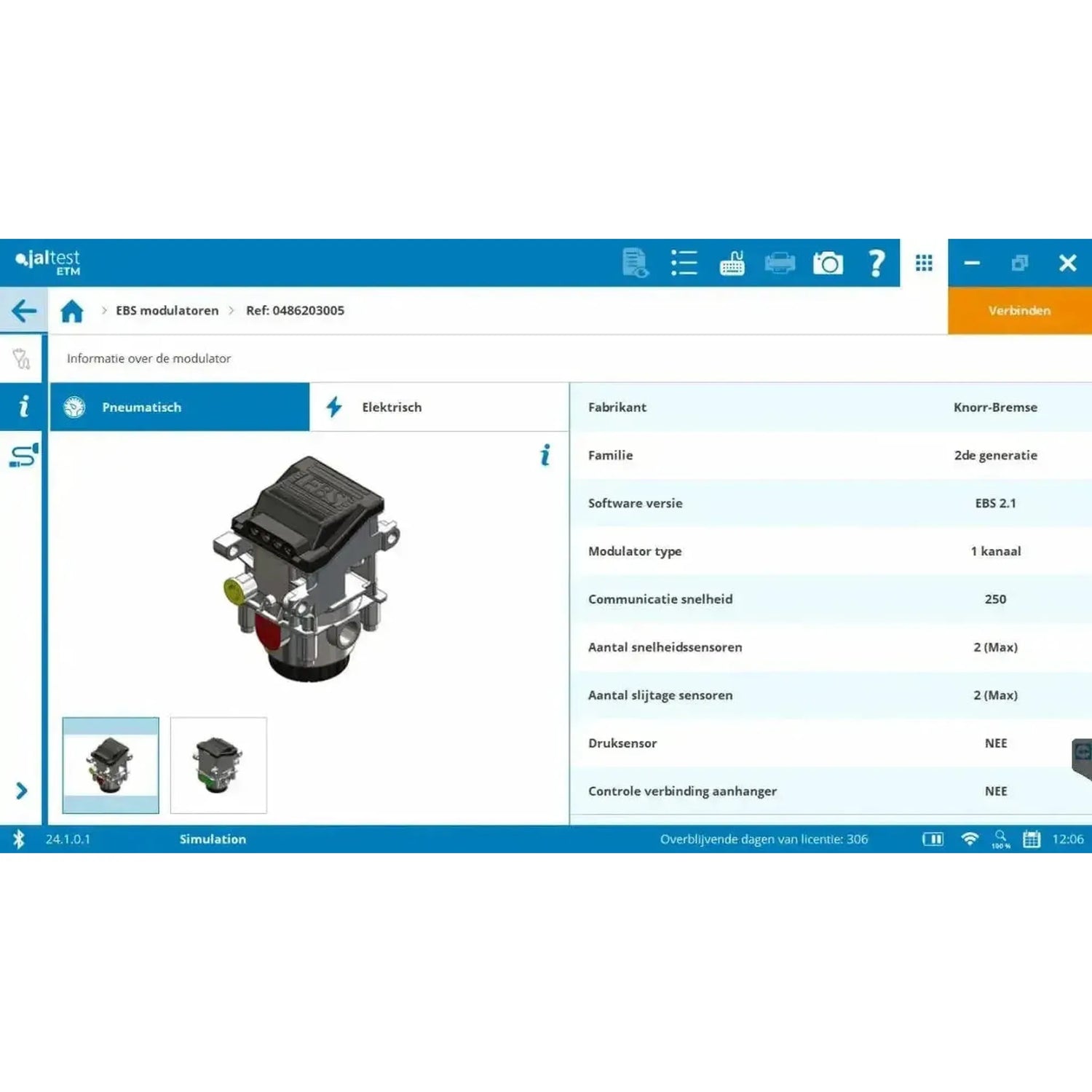

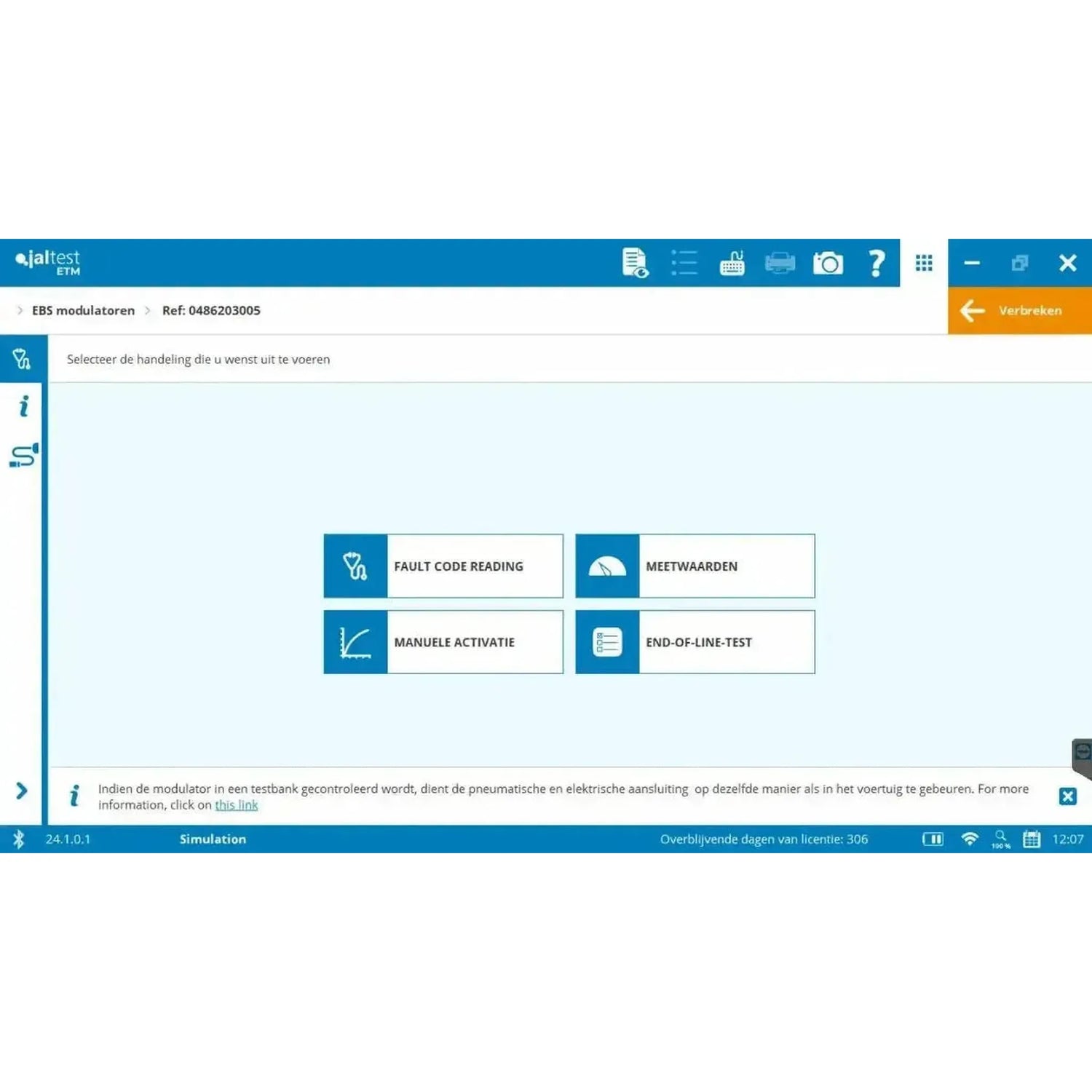

- Twee testtypen: Geavanceerde diagnose van EBS-modulatoren in hun geheel, en een End of Line-test (EOL).
- EBS-modulatoren: De kabels MDC02 tot en met MDC09 zijn bedoeld voor de EBS-modulatoren van Knorr-Bremse en Wabco.

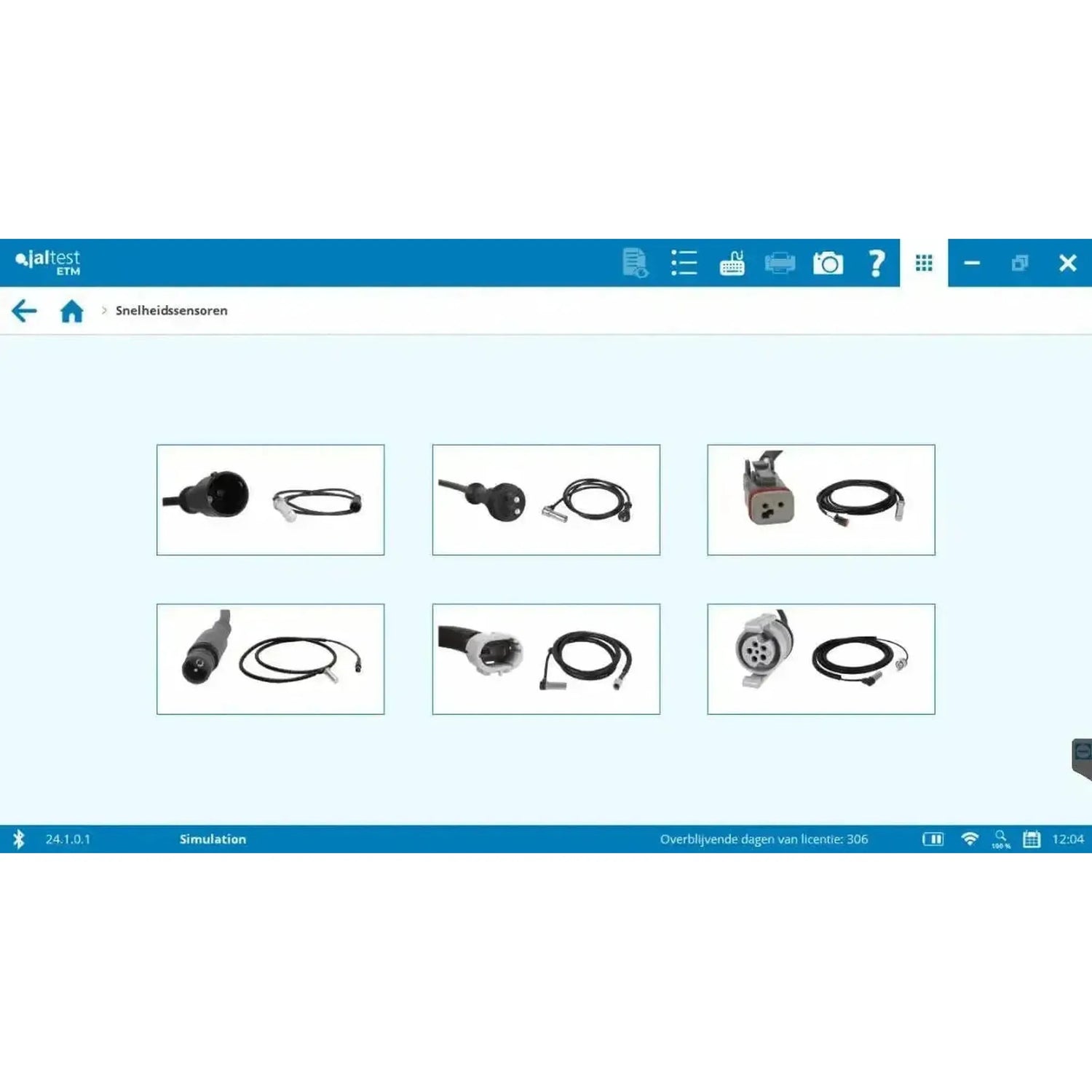

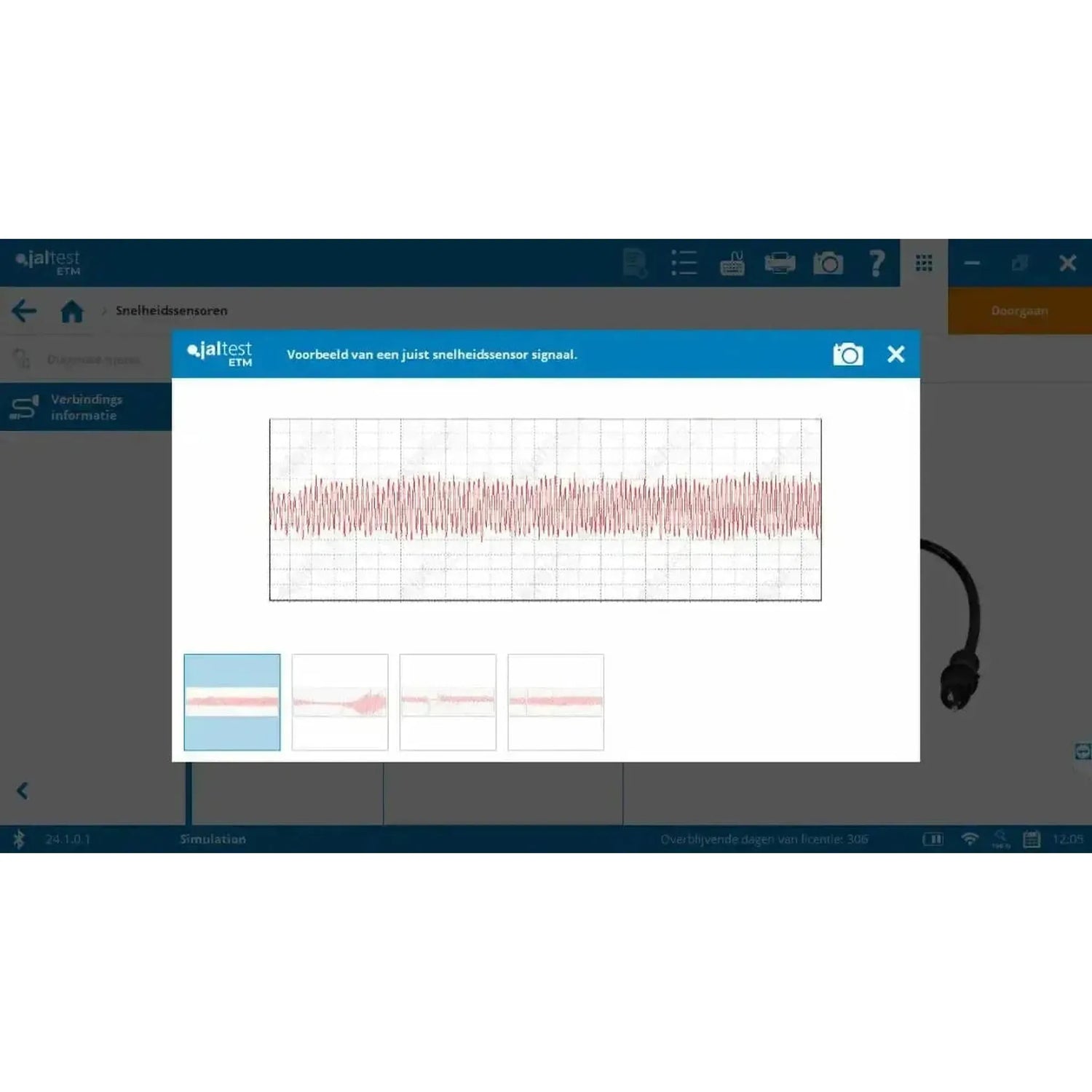

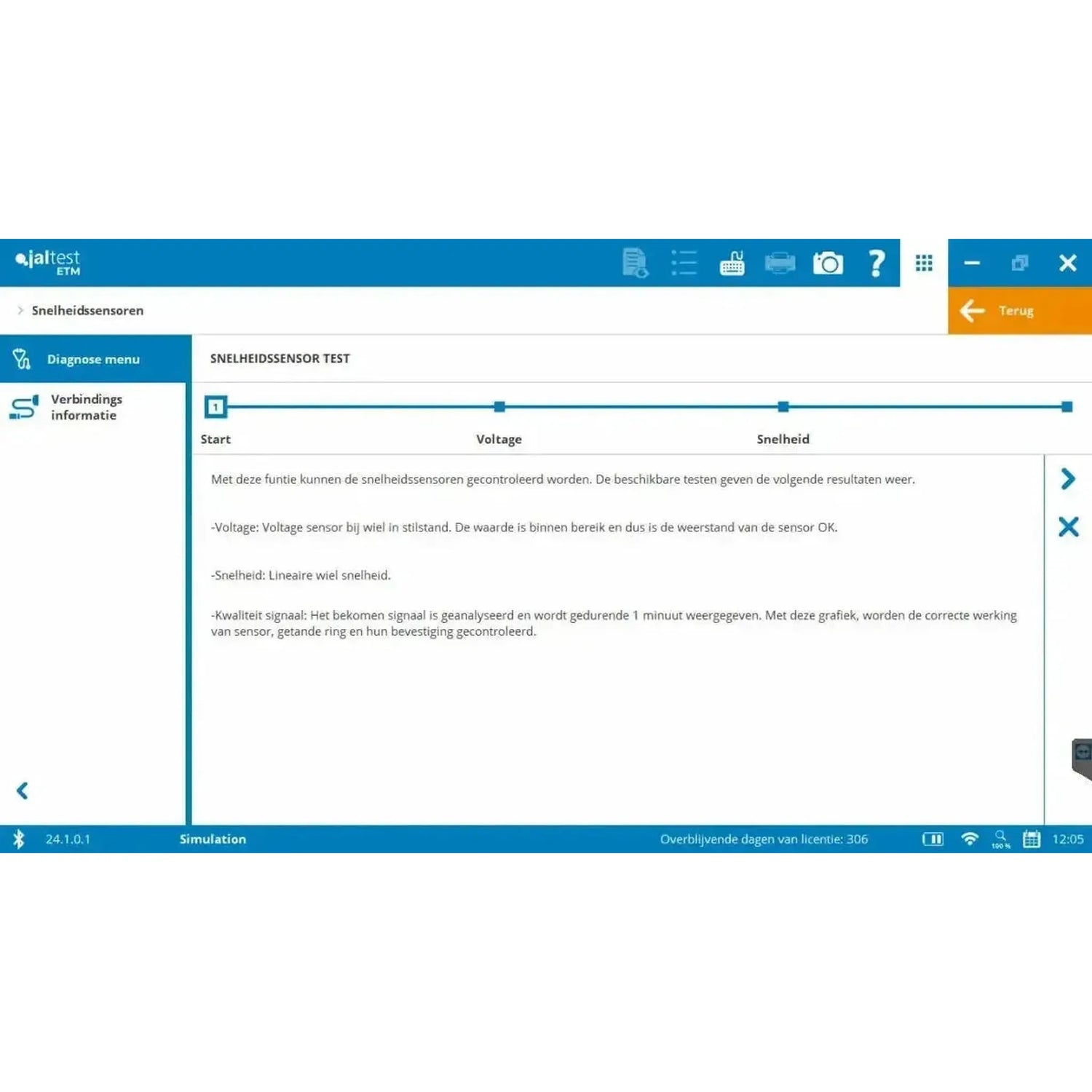

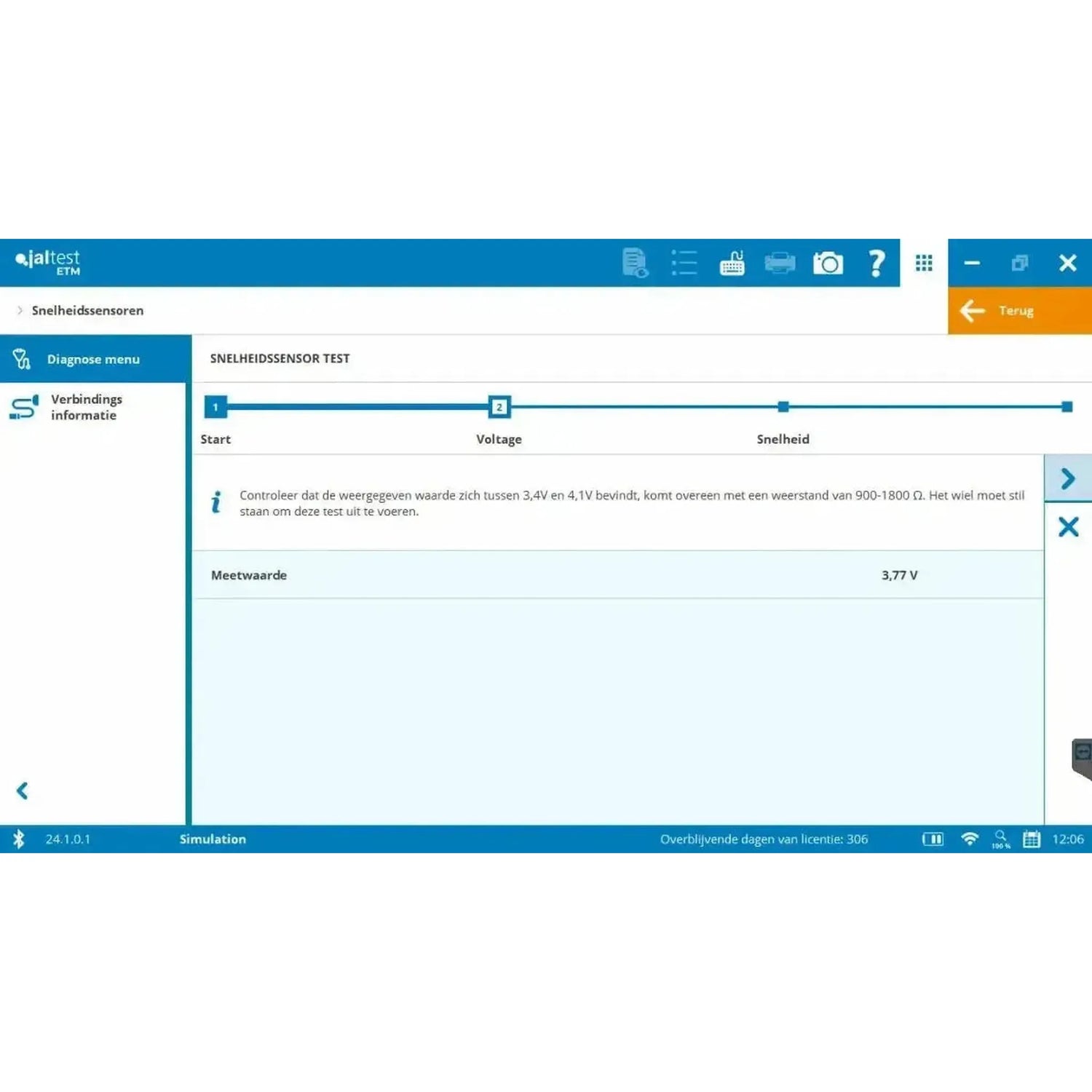

- Snelheidssensoren: MDC12 los verkrijgbaar, en MDC13 uit de Multipin-kit (JTP98).

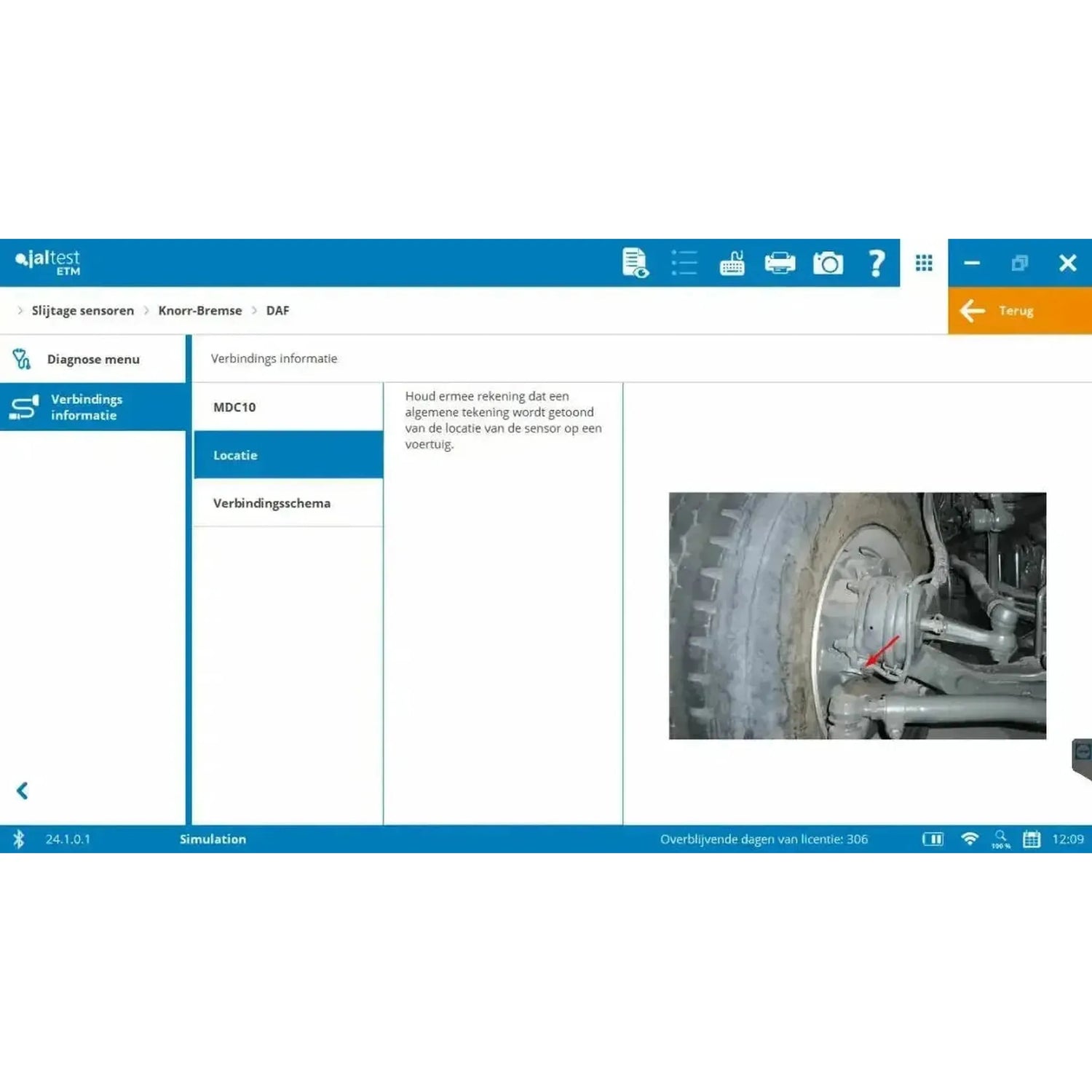

- Remblokslijtagesensoren: MDC10 en MDC11 los verkrijgbaar, en MDC14 uit de Multipin-kit (JTP98).
Hoe dit artikel samenhangt met de andere ETM-onderdelen
De ETM is opgebouwd uit een testmodule, deze interfacekabel en een reeks MDC-testkabels naar het onderdeel toe. Een deel van die kabels zit in de ETM-kit (70001008), de rest bestelt u apart, en voor een eerdere ETM is er MDC100.9. Hieronder staat hoe dat geheel in elkaar zit.
- ETM-kit (70001008): Bevat deze interfacekabel (70001007) plus de kabels MDC02, MDC03, MDC04, MDC05, MDC06, MDC07, MDC08 en MDC09 voor de EBS-modulatoren van Knorr-Bremse en Wabco.
- Los verkrijgbaar: MDC10 en MDC11 voor remblokslijtagesensoren, en MDC12 voor snelheidssensoren.
- MDC100.9: De adapterkabel die een eerdere ETM-uitvoering op de Jaltest Link V9 aansluit.
- Multipin-kit (JTP98): Ontwikkeld om een breder scala aan snelheids- en remblokslijtagesensoren te kunnen doormeten. Naast de losse multipins bevat die kit MDC13 voor snelheidssensoren en MDC14 voor slijtagesensoren.
Verpakkingsinhoud
- 1x Jaltest (70001007) | ETM Interfacekabel V9 | Accessoires
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | 70001007 |
| Type | Interfacekabel |
| Toepassing | De Jaltest ETM aansluiten op de Jaltest Link V9 |
| Interface | Jaltest Link V9 |
| Aansluiting interfacezijde | Sub-D-bus, contacten in drie rijen, met schroefbevestiging |
| Aansluiting ETM-zijde | Aansluiting op de Jaltest ETM |
| Onderdeel van | ETM-kit (70001008); ook los verkrijgbaar |
| Eerdere ETM-uitvoering | Aansluiten met de adapterkabel MDC100.9 |
| Aanvullend nodig | Jaltest ETM, een Jaltest Link en een ETM-licentie naast een lopend Jaltest-abonnement |
| Ondersteunde abonnementen | CV of Modular |
| Niet ondersteund | Jaltest-handhelds |
| Jaarlijkse verlenging ETM | 29701 |
| Segment | Accessoires |
