Jaltest  |  SKU: JDC568A

Jaltest (JDC568A) | Hatz 4-polet OBD – 16-polet OBD2 adapterkabel | Hef- og løftesystemer

€137,95 inkl.
€114,01 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

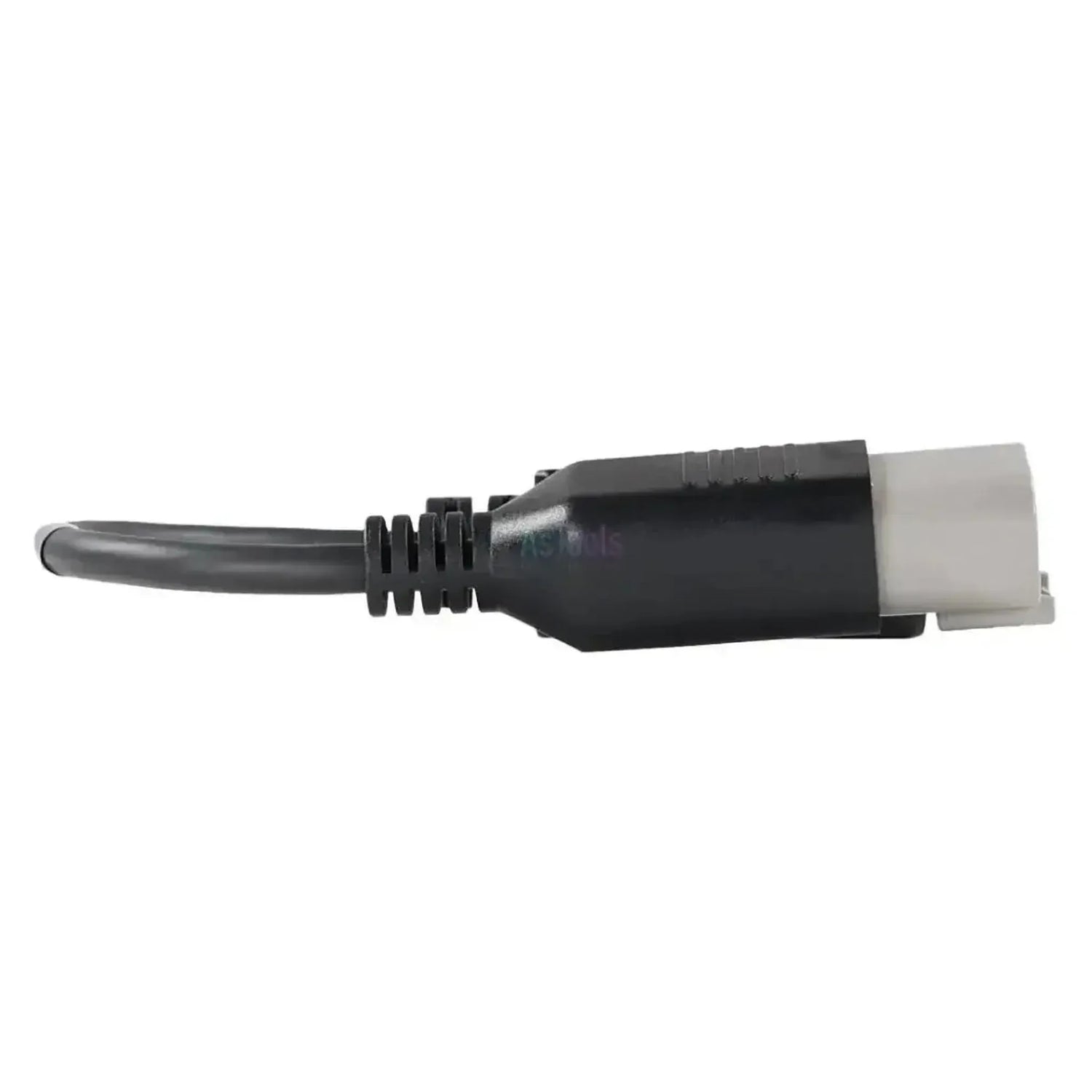

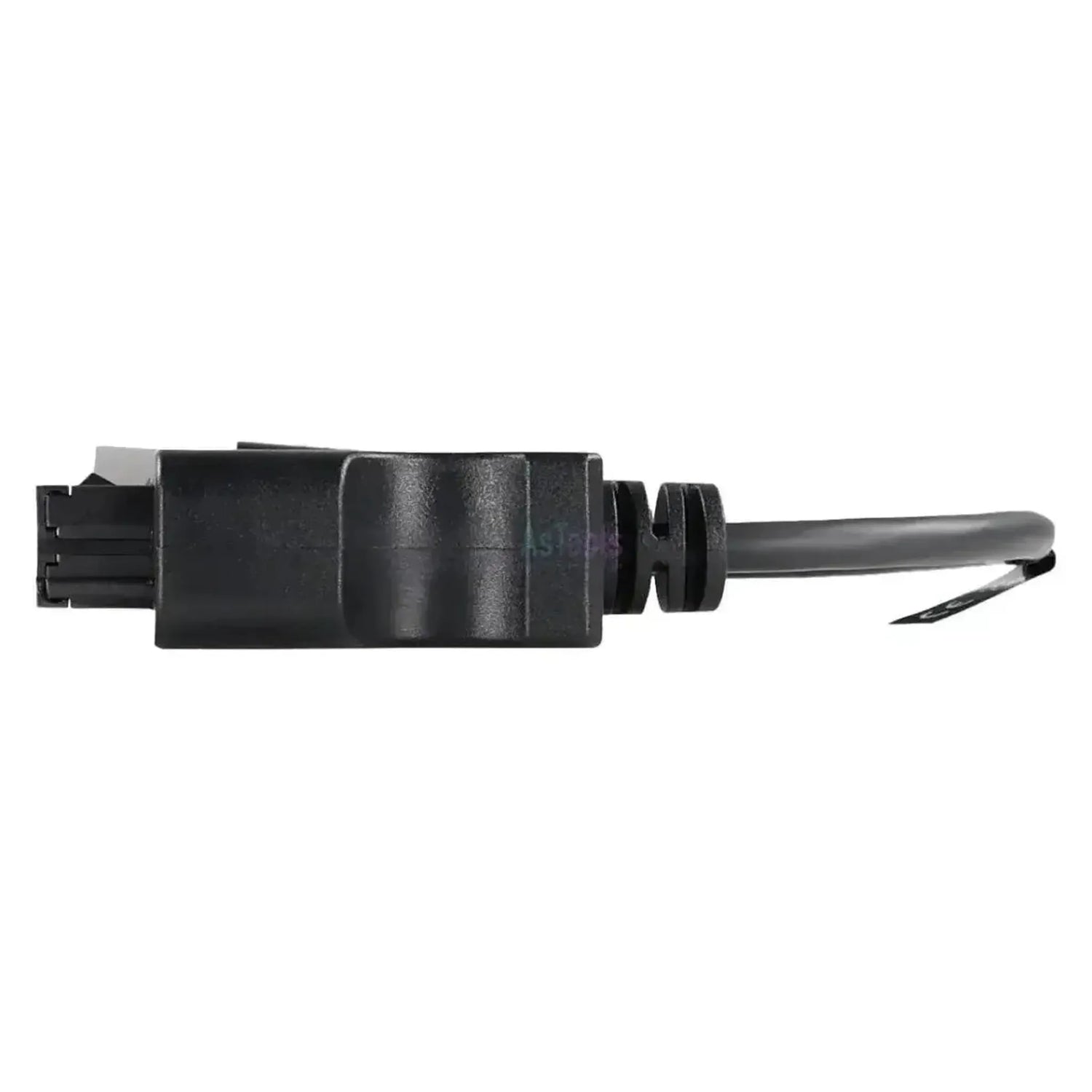

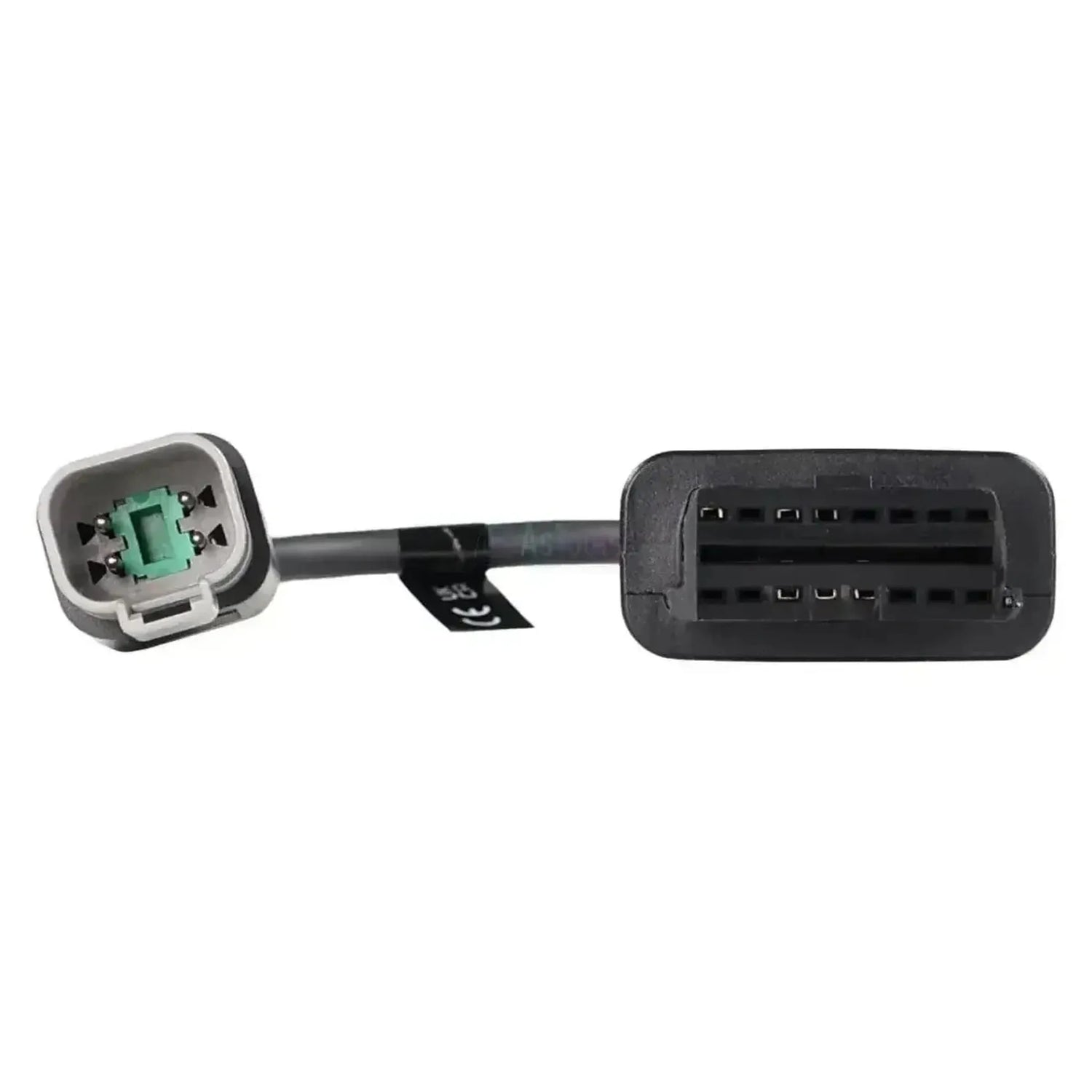

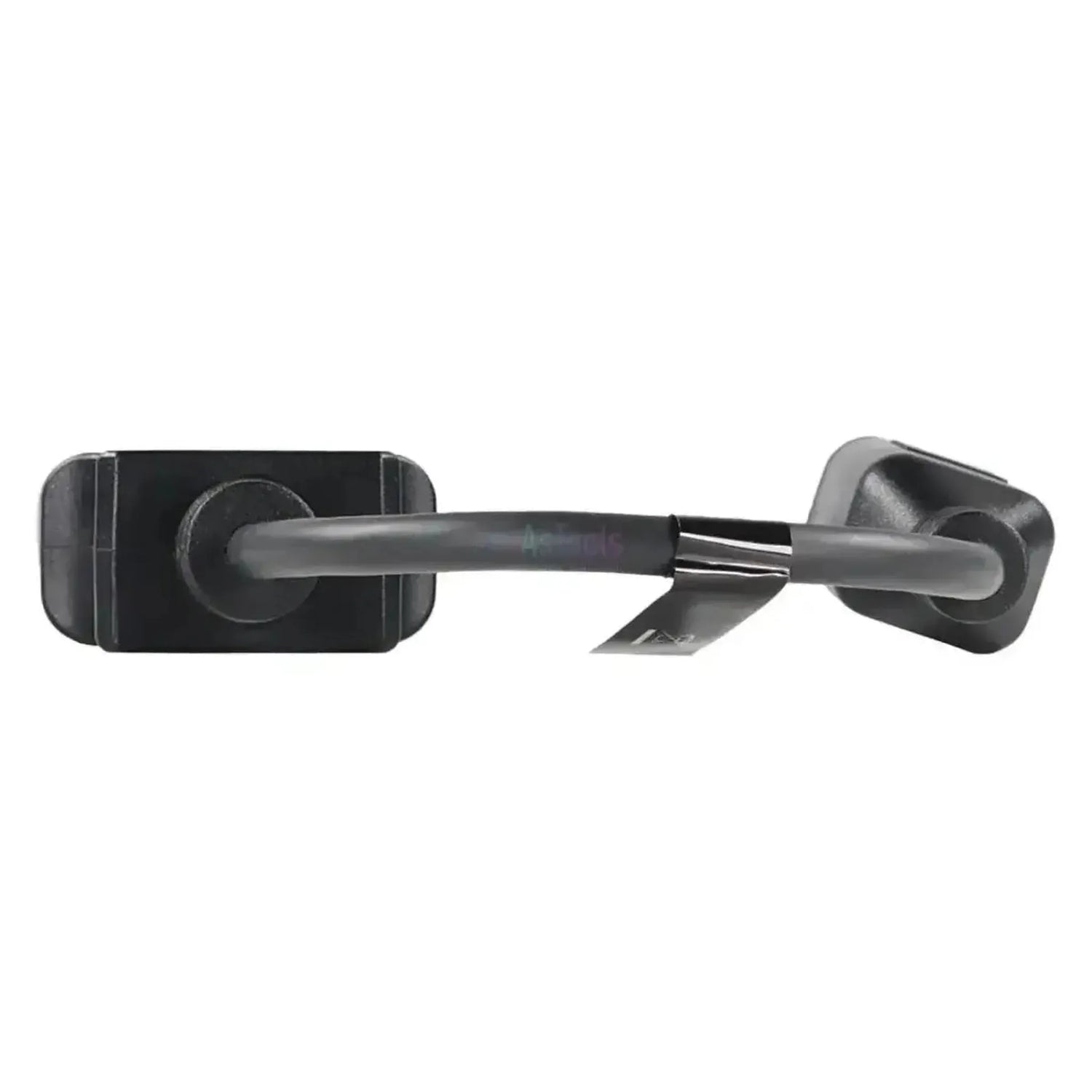

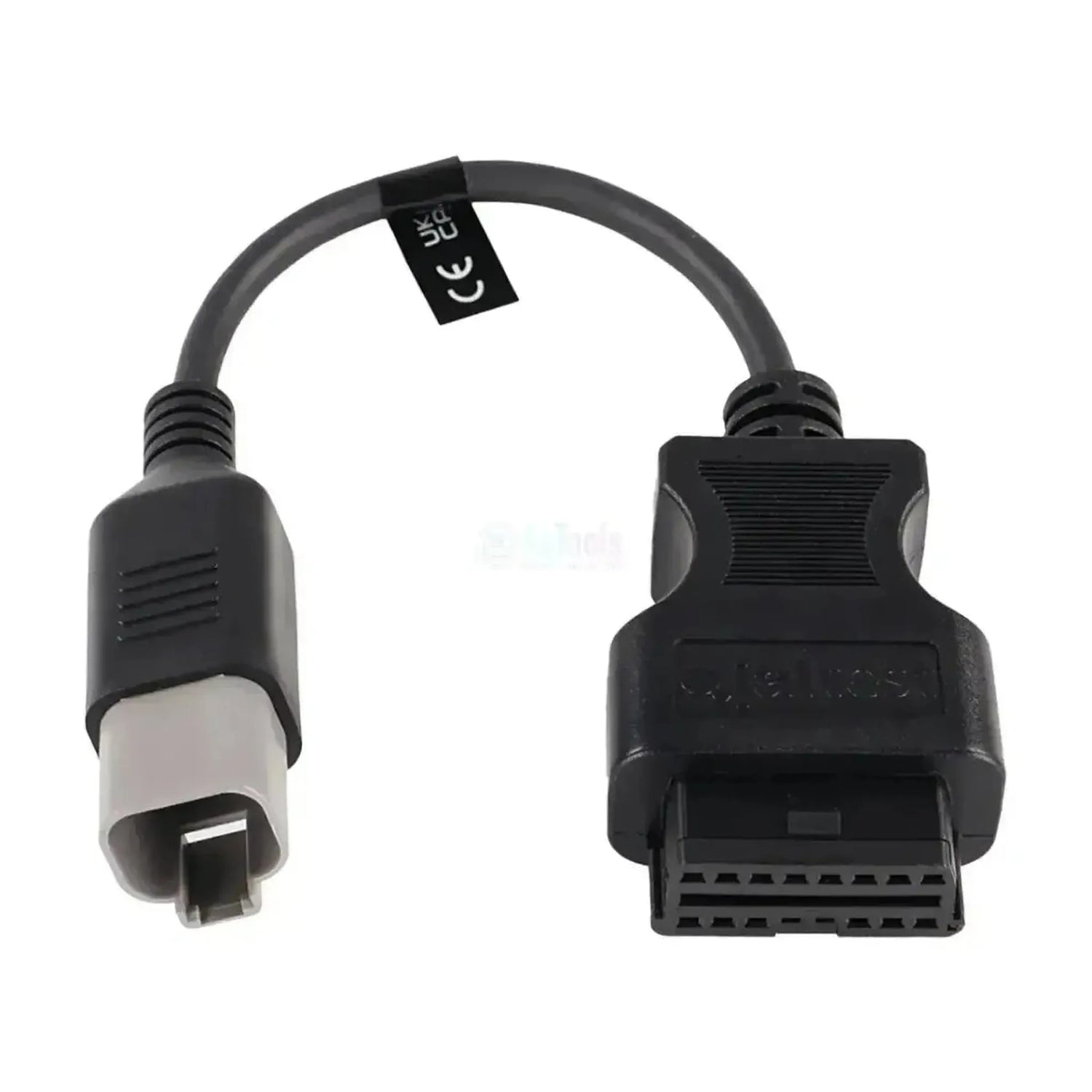

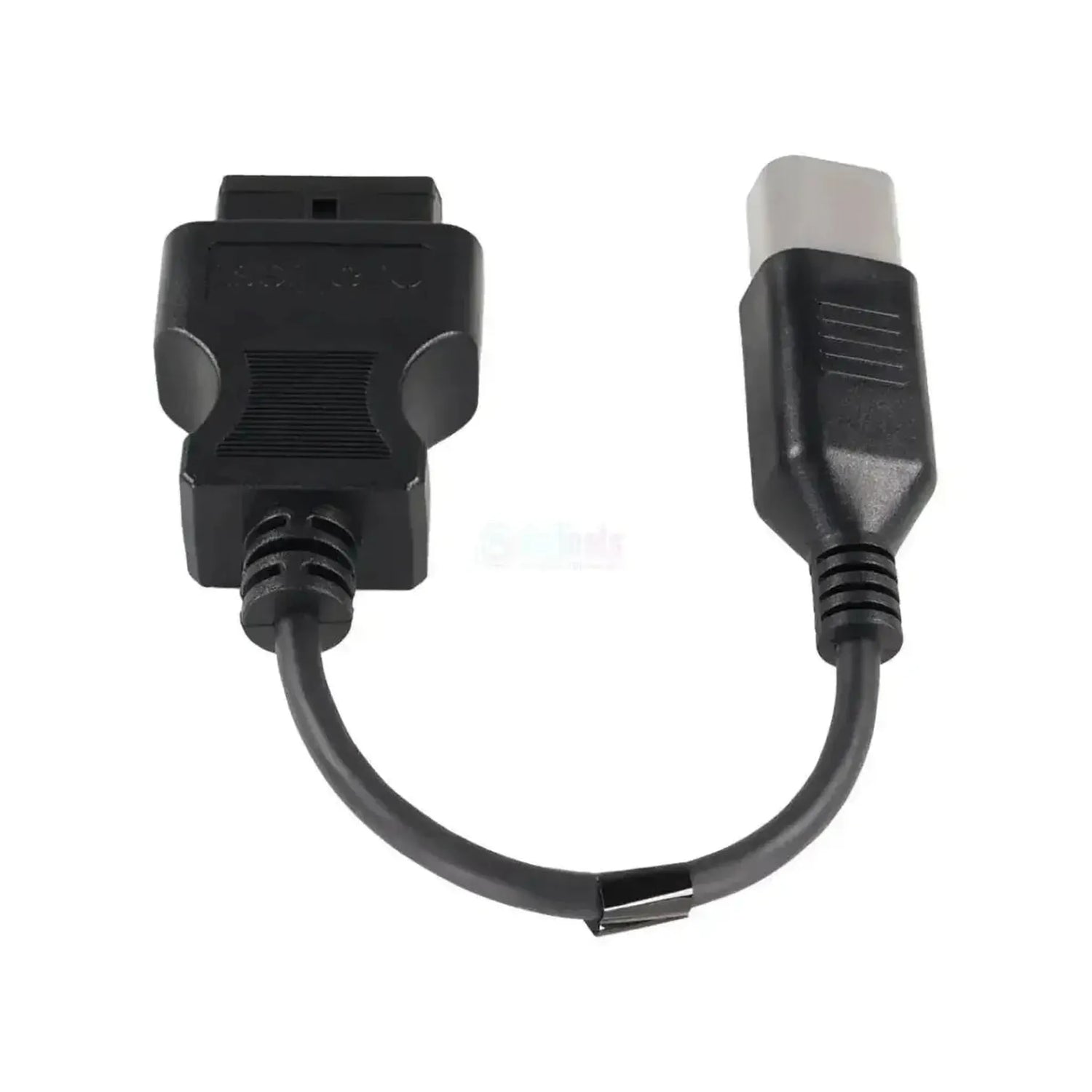

De Jaltest JDC568A brengt de merkeigen 4-pins diagnoseaansluiting van Hatz-motoren naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een grijze afgedichte stekker met een groene pinhouder en vier pennen, met een rechte snoerinvoer in een zwarte huls; aan de interfacezijde de vlakke OBD2-behuizing. De kabel meet 30 cm. Die stekker hoort bij de motor zelf, niet bij de machine waarin die is ingebouwd.

Via deze koppeling komt de diagnoseapparatuur bij de motorregeling van de Hatz. Hatz bouwt compacte industriedieselmotoren die als losse aandrijving worden ingebouwd; de dekking draait om één motorfamilie, de H50-serie, met twee Bosch-regeleenheden: De EDC 17 C81 en de EDC 17 CV54. Bij beide leest Jaltest foutcodes, meetwaarden en onderhoudsintervallen; componenten aansturen, parameters instellen en kalibreren staan er niet bij. De kabel is opgegeven voor de Jaltest Link V8.1, V8.4 en V9 en valt onder Jaltest MHE.

PLUSPUNTEN

✔Bereikt beide Hatz-regeleenheden die Jaltest dekt: De EDC 17 C81 en de EDC 17 CV54.
✔Bij beide staan foutcodes, meetwaarden én onderhoudsintervallen in de dekkingstabel — geen verschil tussen de twee.
✔Dekt de complete H50-serie, van de driecilinder 3H50T tot de viercilinder 4H50TICD.
✔Werkt met de Jaltest Link V8.1, V8.4 en V9, dus ook op een oudere interface.

AANDACHTSPUNTEN

✕De Hatz-dekking is uitleesgericht: Componenten aansturen, parameters instellen en kalibreren staan bij deze regeleenheden niet in de tabel.
✕Bij beide Hatz-regeleenheden ontbreken de diagnosewaarschuwing en de aanvullende acties.
✕Alleen voor de 4-pins stekker op de Hatz-motor met de groene pinhouder; de regeleenheden van het werktuig zelf dragen een eigen aansluiting.
✕De 30 cm lange kabel volgt de motor: Zit het blok diep in een machine weggebouwd, dan werkt u vlak bij het motorblok.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Hatz-motor. Welke van de twee regeleenheden u aantreft, hangt af van de uitvoering van het blok. Onderstaande twee eenheden komen uit de Jaltest-dekking voor Hatz.

Regeleenheden die u kunt benaderen

  • EDC 17 C81, motorregeling: De Bosch-motorregeling van de H50-serie, met foutcodes, meetwaarden, gegevens van de regeleenheid en onderhoud.
  • EDC 17 CV54, motorregeling: De tweede uitvoering van de motorregeling, met dezelfde functielijst.

Wat u kunt doen

  • Foutcodes lezen: Het foutgeheugen van de motorregeling uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen.
  • Onderhoud raadplegen: De onderhoudsintervallen en de uit te voeren werkzaamheden, met een rapport voor de klant.

Compatibele voertuigen en toepassingen

Bepalend is de motor, niet de machine. Deze kabel past op elke Hatz H50-motor met de 4-pins diagnoseaansluiting, of het blok nu in een compacte machine, een hef- of hijswerktuig, een aggregaat of een ander werktuig is ingebouwd. De grijze behuizing met de groene pinhouder zit op of naast het motorblok.

Hatz (afbakening):

  • 3H50-serie: 3H50T, 3H50TI, 3H50TIC en 3H50TICD
  • 4H50-serie: 4H50N, 4H50TI, 4H50TIC en 4H50TICD
💡
Goed om te weten: De diagnoseaansluiting hoort bij de motor en zit op of naast het motorblok, niet op een vaste plaats in de machine. Het werktuig zelf kan daarnaast een eigen diagnoseaansluiting dragen, die met een andere kabel wordt benaderd. Controleer dat aan de motor zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC568A) | Hatz 4-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC568A
Type Verloopkabel
Toepassing Hatz H50-motoren
Lengte 30 cm
Interface Jaltest Link V8.1, V8.4 en V9
Aansluiting machinezijde 4-pins OBD, grijze afgedichte stekker met groene pinhouder
Aansluiting interfacezijde 16-pins OBD2
Regeleenheden EDC 17 C81 en EDC 17 CV54 (motorregeling)
Segment Hef- en Hijswerktuigen
Jaltest-module Jaltest MHE
