Jaltest  |  SKU: JDC535A

Jaltest (JDC535A) | Hitachi 6-polet OBD – 16-polet OBD2-adapterkabel | Terræn- og byggemaskiner

€349,95 inkl.
€289,21 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

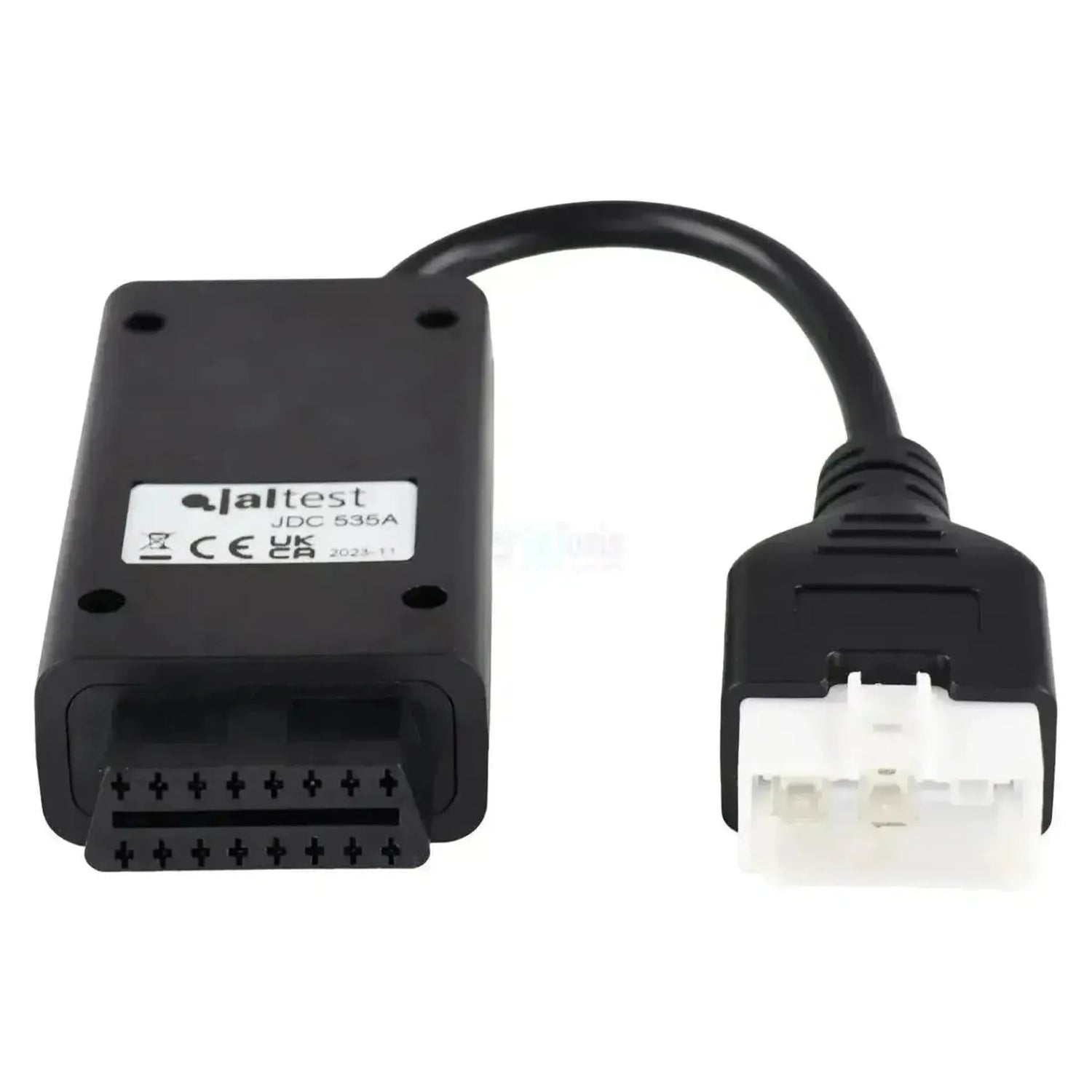

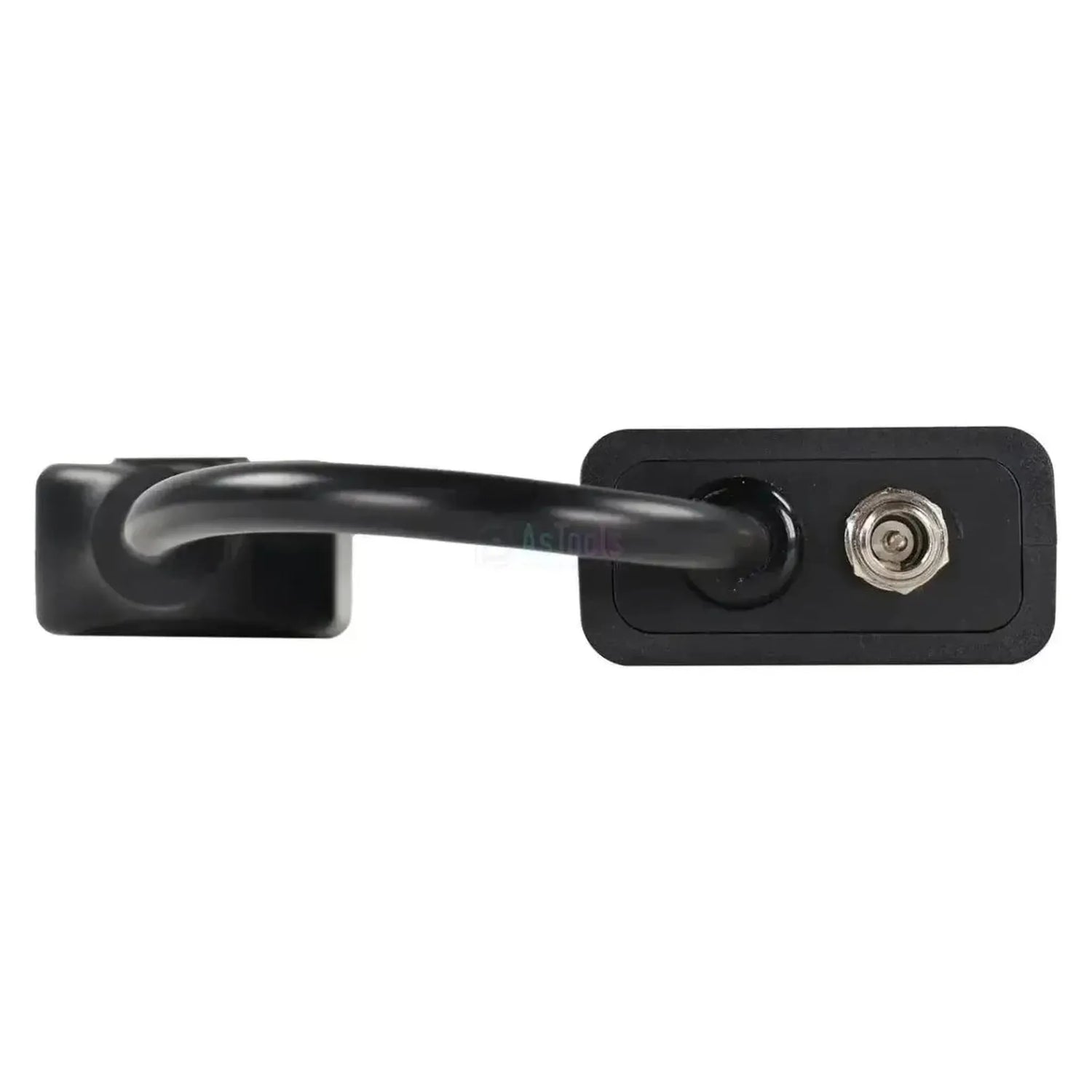

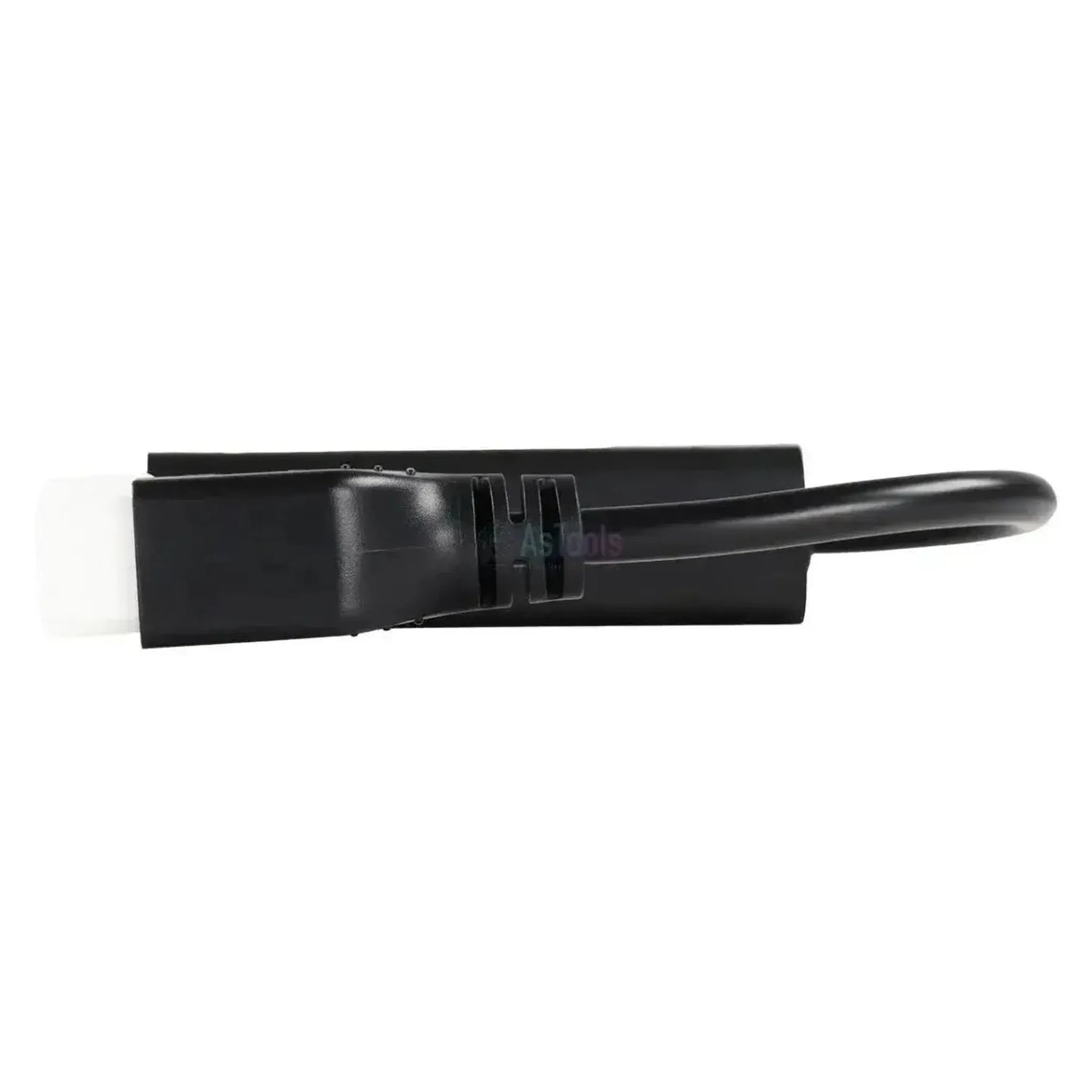

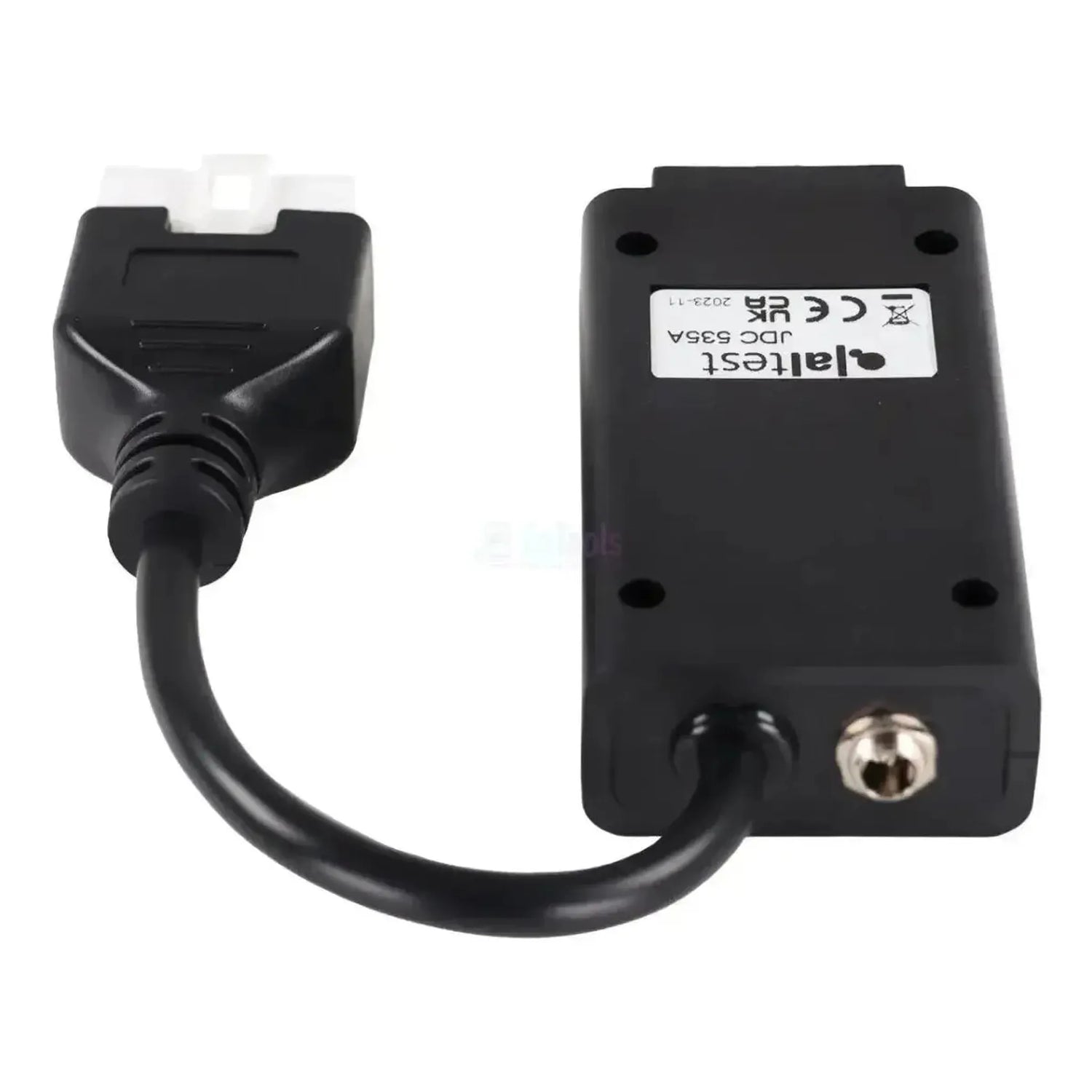

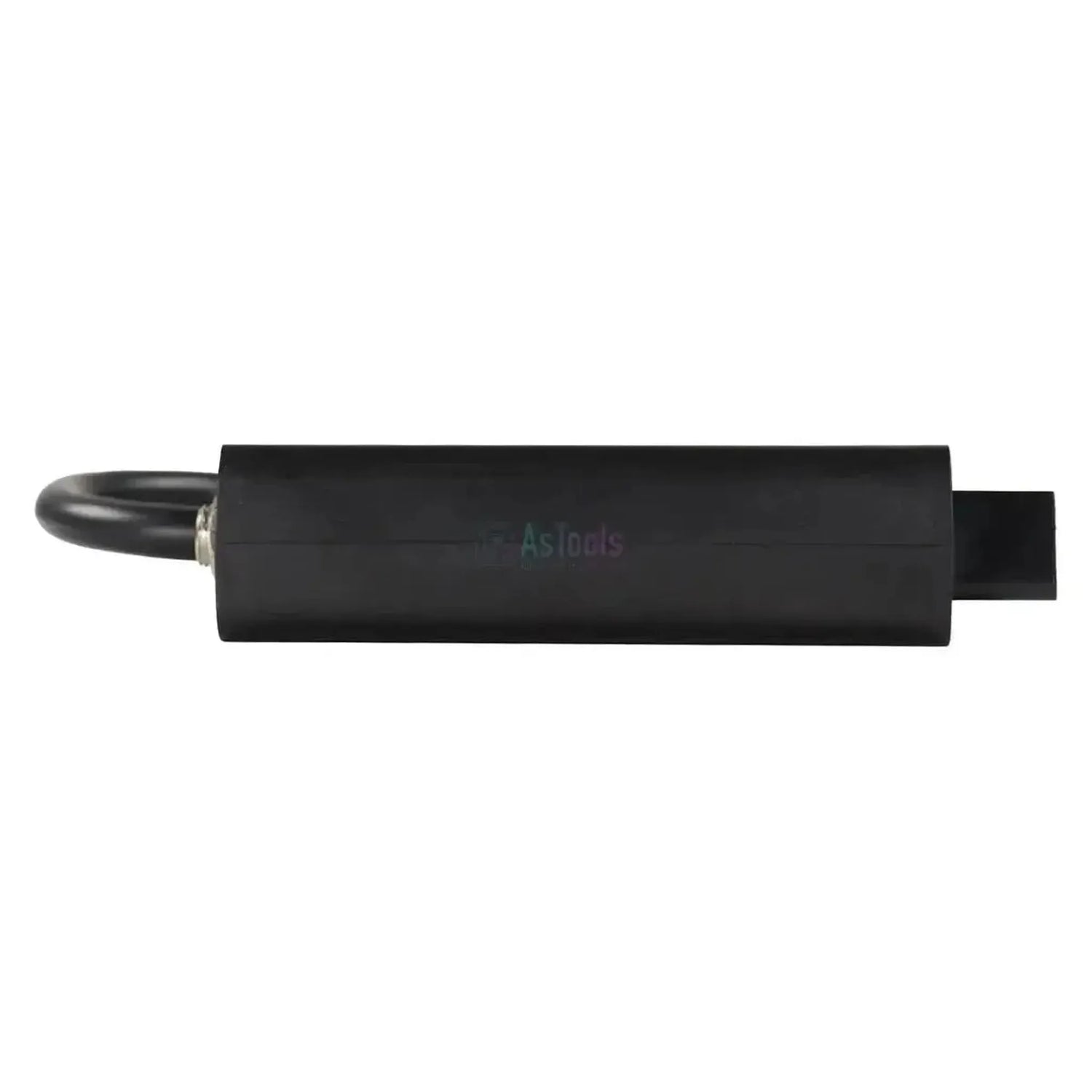

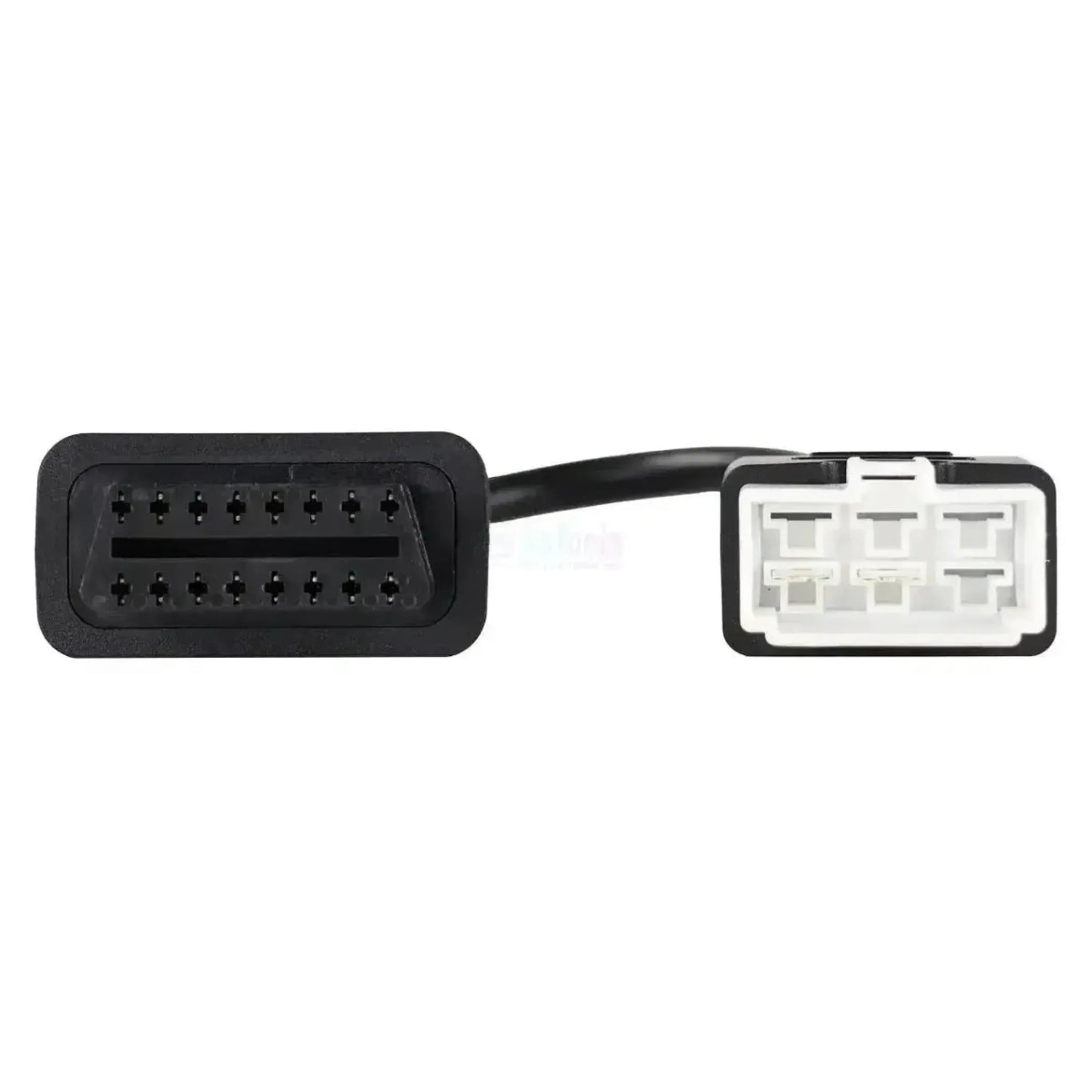

Jaltest JDC535A er diagnosekabelen til Hitachi gravemaskiner, hjullæsere og dumpere. På maskinens side sidder en cremefarvet stiftholderhusl i en sort kappe, på grænsefladestiden en sort 16-polet OBD2-stik, og halvvejs ned ad kablen sidder en sort plastikkasse med en skrue og to kabelgennemføringer. 6-polet forbindelsen sidder i førerhuset; kablen måler 28 til 30 cm.

Med denne forbindelse læser Jaltest-udstyret ikke blot Isuzu-motorreguleringen, men også maskinens side af Hitachi: Den centrale maskincomputer MC, gatewayen ICF og instrumentpanelet MON sidder på samme linje. Isuzu 4HK1/4JJ1-reguleringen understøttes både via CAN og via K-Line. Det er forskellen fra JDC560A9, som går til sekspins motorstikket i motorkabelbundtet og kun når motorreguleringen der. Denne kabel er angivet til Jaltest Link V8.1 og falder under Jaltest OHW (Off-Highway-maskiner).

FORDELE

✔Når ikke blot Isuzu-motorreguleringen, men også maskinsystemerne MC (centralcomputer), ICF (gateway) og MON (instrumentpanel).
✔Isuzu 4HK1/4JJ1-motorreguleringen understøttes både via CAN og via K-Line, så både ældre og nyere Zaxis-generationer er inden for rækkevidde.
✔Løber fra ZX-3-serien helt til ZX-7 (Stage V) og dækker desuden ZW-hjullæsere, EX-minegravers og EH-dumpere.
✔Ingen byggeårgrænse: Byggemaskiner har aldrig modtaget en obligatorisk 16-polet OBD2-forbindelse.

VIGTIGE NOTER

✕Den officielle produktside angiver kun Jaltest Link V8.1 til denne kabel; hvis du arbejder med en Link V9, skal du først kontrollere kabellistgen for din grænseflade for at se, om denne kabel er der.
✕ICF-gatewayen leverer kun fejlkoder; målte værdier og ECU-data er ikke tilgængelige for denne kontrolenhed.
✕Vedligeholdelsesdata og yderligere handlinger findes kun ved motorreguleringen, ikke ved MC, ICF eller MON.
✕Forveksle ikke denne kabel med JDC560A9: Den har et fuldstændig sort, rektangulært stikerhylster og går til motorkabelbundtet, mens denne kabel har en cremefarvet stiftholderhusl i en sort kappe og går til diagnoseforbindelsen i førerhuset.

Anvendelser og funktionaliteter

Via denne forbindelse får du adgang til maskinens kontrolenheder med Jaltest-softwaren. Hvilke systemer der er tilgængelige, varierer efter serie og udformning.

Kontrolenheder, du kan få adgang til

  • MC, centralcomputer: Computeren, der styrer maskinefunktionerne, med fejlkoder, målte værdier og ECU-data.
  • ICF, gateway: Gatewayen for maskinenetværket; Jaltest læser fejlkoderne herfra.
  • 4HK1, 4JJ1 (CAN) Isuzu, commonrail-motorregulering: Motorreguleringen på de nyere Zaxis-generationer, inkl. yderligere handlinger.
  • 4HK1, 4JJ1 (K Line) Isuzu, commonrail-motorregulering: Samme motorfamilie på den ældre K-Line-kommunikation.
  • ECM, motorregulering: Motorreguleringen på maskiner uden Isuzu-specifik styring.
  • MON, instrumentpanel: Instrumentpanelet i førerhuset.

Hvad du kan gøre

  • Læse og slette fejlkoder: Læse fejlhukommelsen fra kontrolenheden med beskrivelse af den detekterede fejl.
  • Se målte værdier: De aktuelle værdier fra de sensorer, der er tilsluttet kontrolenheden, i tal og grafik.
  • Konsultere vedligeholdelsesdata: Tilgængelig ved motorreguleringen med vedligeholdelsesintervaller og servicerapport.
  • Udføre yderligere handlinger: Kun ved Isuzu-motorreguleringen på CAN; ved K-Line-varianten er disse handlinger ikke tilgængelige.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke modellen. Denne kabel passer på enhver Hitachi-maskine med 6-polet diagnoseforbindelsen i førerhuset, genkendelig på den cremecoloured stiftholderhusl i det sorte hylster. Jaltest OHW dækker nedenstående serier.

Hitachi:

  • Zaxis ZX-3-serien (ZX100-3 til ZX800-3): (2007 - 2013)
  • Zaxis ZX-5-serien (ZX100-5 til ZX800-5): (2013 - 2016)
  • Zaxis ZX-6-serien (ZX100-6 til ZX800-6): (2016 - 2021)
  • Zaxis ZX-7-serien (ZX100-7 til ZX800-7, Stage V): (ca. 2019 - i dag)
  • ZW hjullæsere (ZW100-6/-7, ZW200-5/-6/-7, ZW300-5/-6/-7, ZW500-5/-6): Byggeår ikke afgørende
  • EX minegravers (EX1200-6/7, EX1900-6, EX2500-6, EX3600-6, EX5500-6, EX5600-6/7, EX8000-6): Byggeår ikke afgørende
  • EH dumpere (EH1100-3/-5, EH3500-3, EH4000-3, EH5000-3): Byggeår ikke afgørende
  • ZH200-5 / ZH200-6 hybrid-gravers: Byggeår ikke afgørende
💡
Godt at vide: 6-polet forbindelsen på denne kabel sidder i førerhuset og har en cremefarvet stiftholderhusl i en sort kappe. Hvis stikket sidder ved motoren i kabelbundtet og hylsteret er helt sort, hører JDC560A9 hjemme der. Kontrollér derfor først, hvilken forbindelse der sidder på din maskine, før du bestiller.

Pakkeindhold

  • 1x Jaltest (JDC535A) | Hitachi 6-polet OBD – 16-polet OBD2 Adapterkabel | Terrænkonstruktionsmaskiner

Tekniske specifikationer

Specifikation Beskrivelse
Mærke Jaltest (Cojali)
Referencenummer JDC535A
Type Adapterkabel
Anvendelse Hitachi gravemaskiner, hjullæssere og dumpere
Maskinside-tilslutning 6-polet OBD, cremefarvet kontaktholder i sort hætte
Interfaceside-tilslutning 16-polet OBD2
Længde 28 til 30 cm
Interface Jaltest Link V8.1
Kontrolenheder MC (central maskincomputer), ICF (gateway), Isuzu 4HK1/4JJ1 (CAN og K-Line), ECM (motorregeling) og MON (instrumentpanel)
Segment Terrænkonstruktionsmaskiner
Jaltest-modul Jaltest OHW (Off-Highway-maskiner)
