Jaltest  |  SKU: JDC616A

Jaltest (JDC616A) | Suzuki 4-polet OBD – 16-polet OBD2 adapterkabel | Motorbåd

€69,95 inkl.
€57,81 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

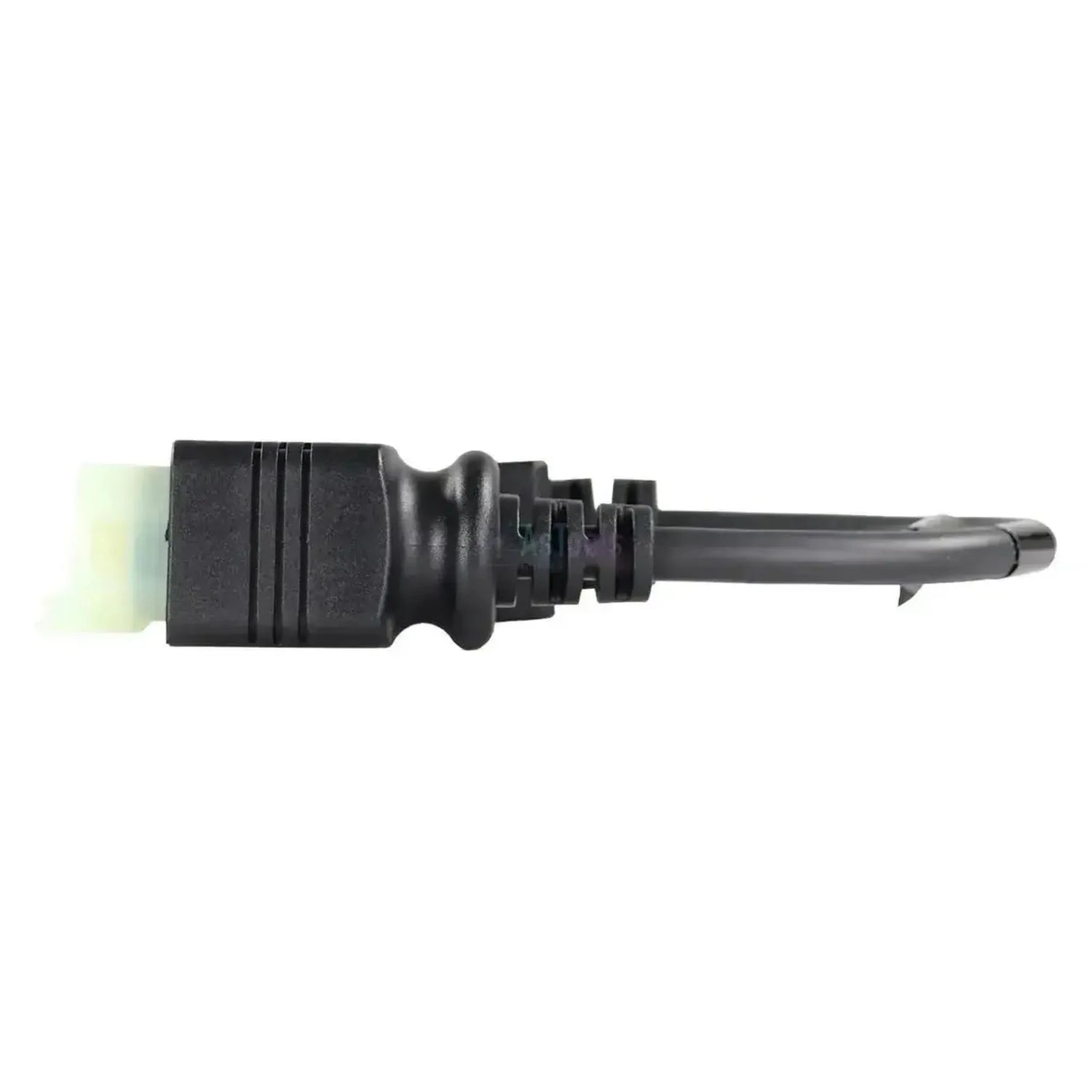

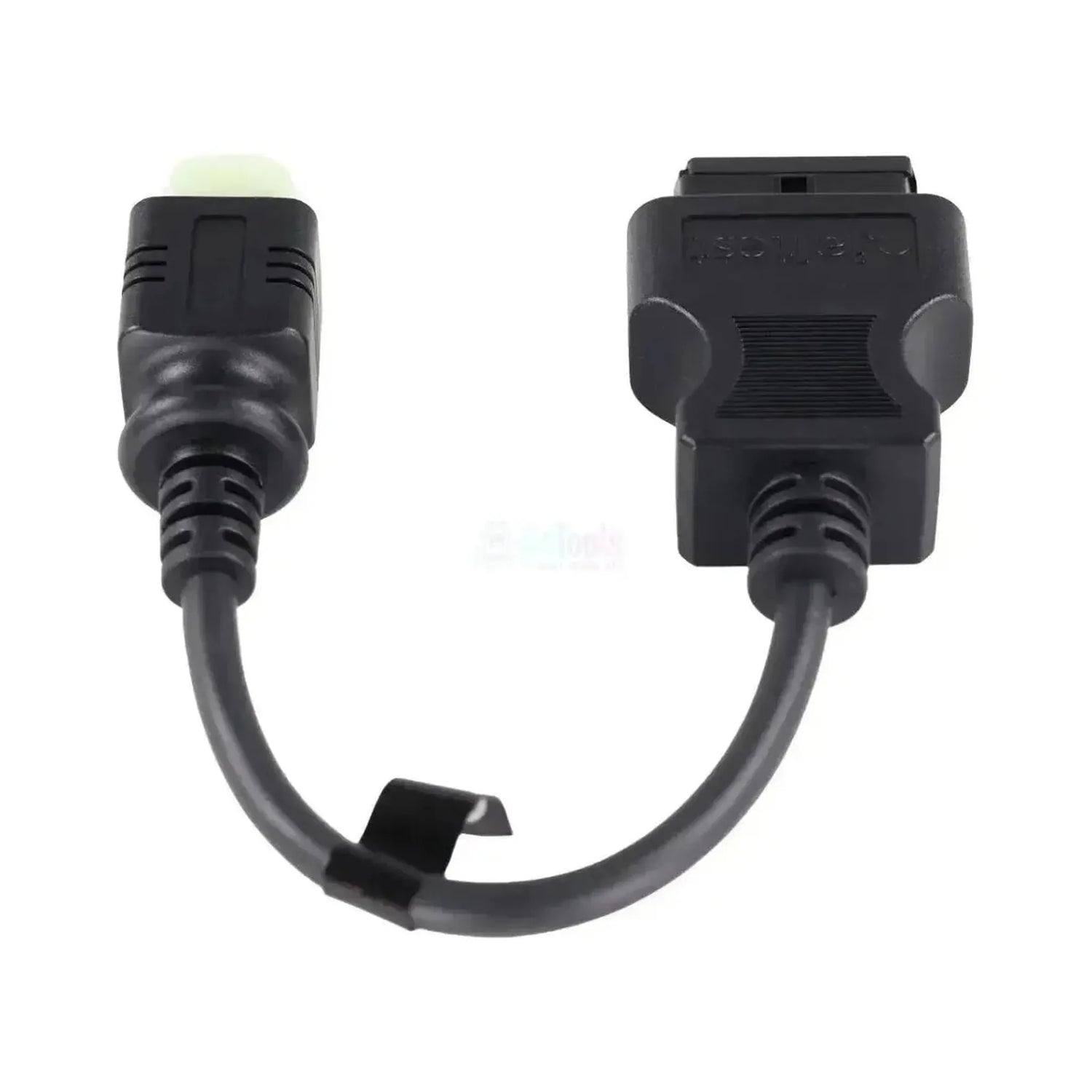

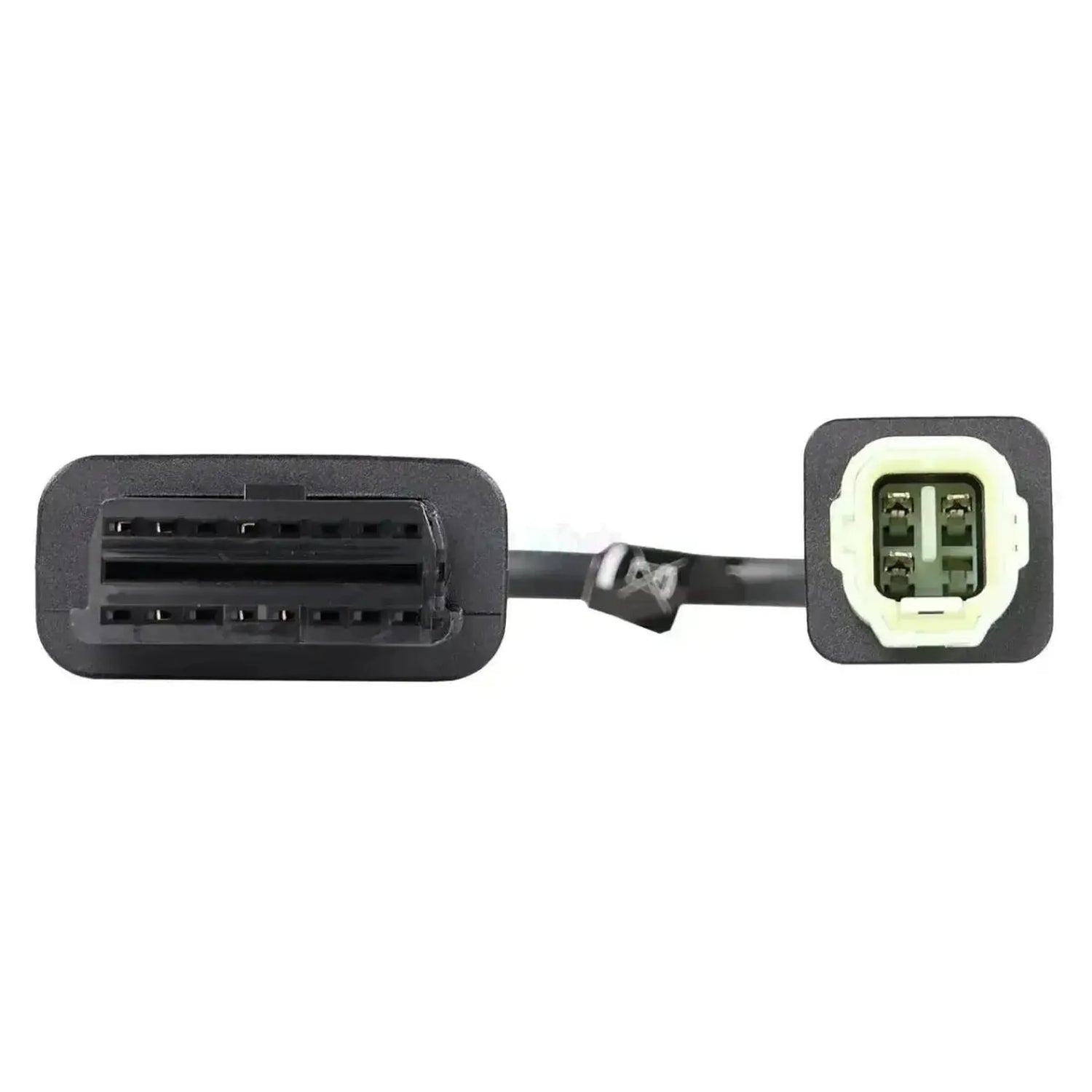

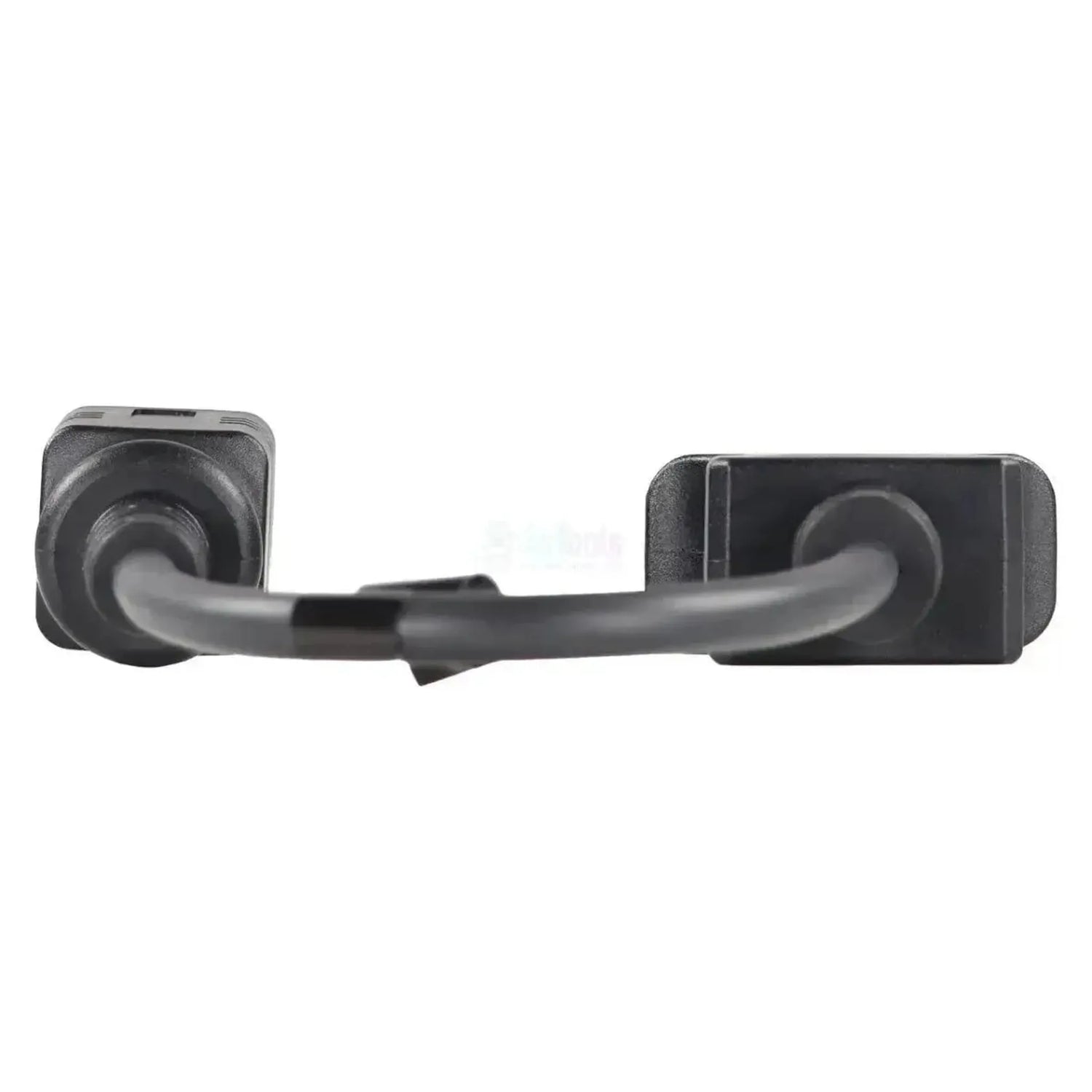

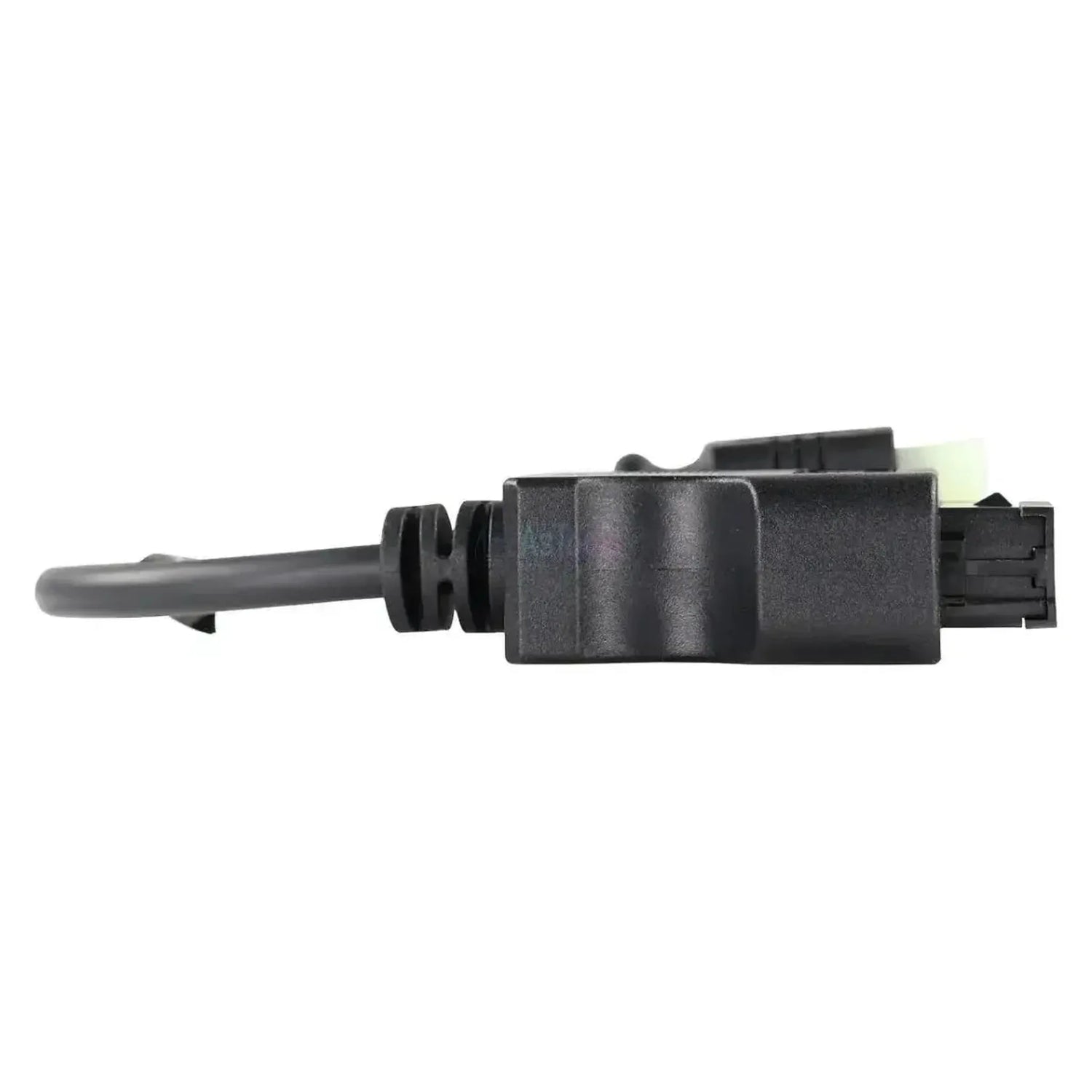

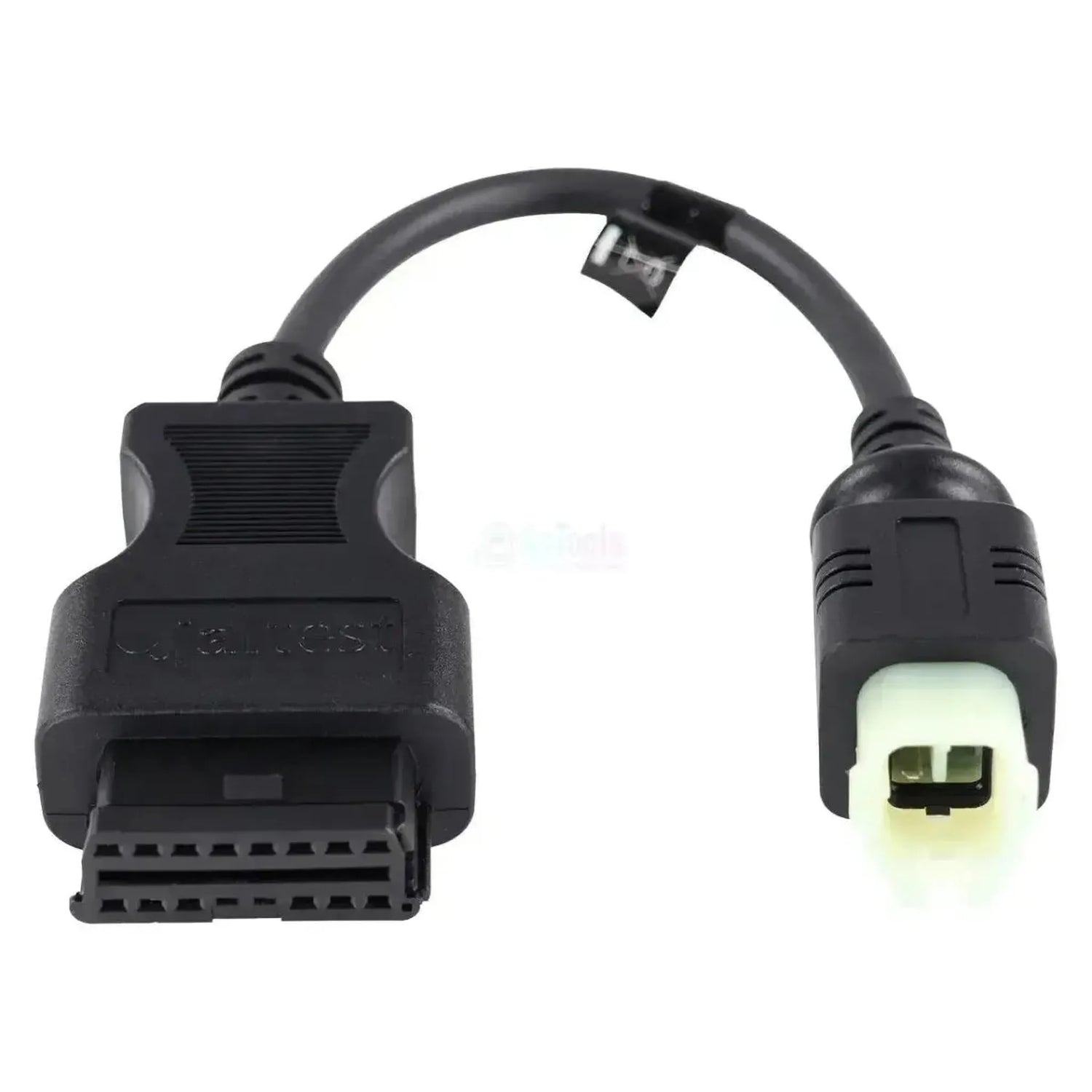

De Jaltest JDC616A koppelt de 4-pins diagnoseaansluiting van Suzuki-buitenboordmotoren aan de 16-pins OBD2-stekker van uw Jaltest-diagnosekabel. Aan de motorzijde zit een vierkante stekker met een zwarte buitenmantel en een opvallend lichtgroene binnenhouder, waarin vier posities achter een middenrib staan; aan die kleur herkent u de aansluiting zonder de kabelboom te volgen. Het snoer loopt aan beide zijden recht uit de stekker en is 28 tot 30 cm lang. De aansluiting zelf zit in de motorruimte, op of naast de motor. Suzuki gebruikt op de DF-serie daarnaast een 8-pins diagnosestekker, en daarvoor is de JDC613A bedoeld.

Zodra de verbinding staat, bereikt de diagnoseapparatuur de twee regeleenheden die Jaltest op de DF-serie voert: De motorregeling ECM en de BCM, de bedieningsmodule van de gas- en schakelhendels. Het verschil tussen die twee is groot: Op de motorregeling staat de volledige functielijst, tot en met componentaansturing, parameters, kalibratie, reset en de handmatige procedure, terwijl het op de bedieningsmodule blijft bij foutcodes, meetwaarden, ECU-gegevens en kalibratie. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Op de ECM staat de volledige functielijst: Foutcodes, meetwaarden, componentaansturing, parameters, kalibratie én reset.
✔Bereikt naast de motorregeling ook de BCM, de bedieningsmodule van de gas- en schakelhendels.
✔Bij Suzuki staat ook de handmatige procedure in de dekking van de motorregeling.
✔De lichtgroene binnenhouder met vier posities maakt de aansluiting op de motor herkenbaar.

AANDACHTSPUNTEN

✕Op de bedieningsmodule kunt u géén componenten aansturen en geen parameters of reset uitvoeren; daar staan alleen foutcodes, meetwaarden, ECU-gegevens en kalibratie.
✕Alleen voor de 4-pins Suzuki-aansluiting; de DF-modellen met de 8-pins stekker vragen de JDC613A.
✕Suzuki voert op de DF-serie beide uitvoeringen naast elkaar, dus het pinaantal bepaalt de keuze en niet het modelnummer.
✕Voor gebruik met de Jaltest Link V9 hoort de verlengkabel JDC100B (2,5 m SUBD-26) erbij.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de twee regeleenheden van de Suzuki-buitenboordmotor. De motorregeling draagt de volledige functielijst, de bedieningsmodule van de hendels een kortere. Onderstaande eenheden komen uit de Suzuki-dekking.

Regeleenheden die u kunt benaderen

  • ECM, motorregeling: De regeleenheid van de motor, met de handmatige procedure, foutcodes, meetwaarden, componentaansturing, ECU-gegevens, parameters, kalibratie, reset en live meekijken.
  • BCM, bedieningsmodule: De elektronische module van de gas- en schakelhendels, met foutcodes, meetwaarden, ECU-gegevens, kalibratie en live meekijken.

Wat u kunt doen

  • Foutcodes lezen: Het foutgeheugen van de motorregeling en van de bedieningsmodule uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken en live meekijken: De actuele sensorwaarden, in realtime te volgen terwijl de motor draait.
  • Componenten aansturen: Actuatoren rechtstreeks activeren, alleen op de motorregeling.
  • Parameters aanpassen en onderhoud resetten: Eveneens voorbehouden aan de motorregeling.
  • Kalibratie: Zowel op de motorregeling als op de bedieningsmodule.
  • Handmatige procedure doorlopen: De begeleide controles bij de motorregeling.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Suzuki-buitenboordmotor met de 4-pins diagnoseaansluiting. Onderstaande modellen voert Jaltest Marine in de dekking; welke van de twee uitvoeringen op uw motor zit, ziet u aan het penveld van de aansluiting.

Suzuki:

  • Kleine DF-modellen: DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 en DF90
  • Middenklasse: DF100, DF115, DF140, DF150 en DF175
  • Zware DF-modellen: DF200, DF225, DF250, DF300, DF325 en DF350
💡
Goed om te weten: De aansluiting zit in de motorruimte, op of naast de motor. Suzuki gebruikt op de DF-serie zowel een 4-pins als een 8-pins diagnosestekker; deze kabel hoort bij de lichtgroene 4-pins uitvoering, de 8-pins uitvoering loopt via de JDC613A. Tel de posities in de stekker op uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC616A) | Suzuki 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC616A
Type Verloopkabel
Toepassing Suzuki-buitenboordmotoren met 4-pins diagnoseaansluiting
Lengte 28 - 30 cm
Interface Jaltest Link V8.1/V9
Aansluiting machinezijde 4-pins OBD, vierkante stekker met lichtgroene binnenhouder
Aansluiting interfacezijde 16-pins OBD2
Regeleenheden ECM (motorregeling) en BCM (bedieningsmodule hendels)
Segment Motorboot
Jaltest-module Jaltest Marine
Onderdeel van kabelset Marine-kabelset vessel (70002008) en buitenboord (70002025)
