Jaltest  |  SKU: JDC562A

Jaltest (JDC562A) | Toyota 4-polet OBD – 16-polet OBD2 adapterkabel | Løfteudstyret

€101,95 inkl.
€84,26 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

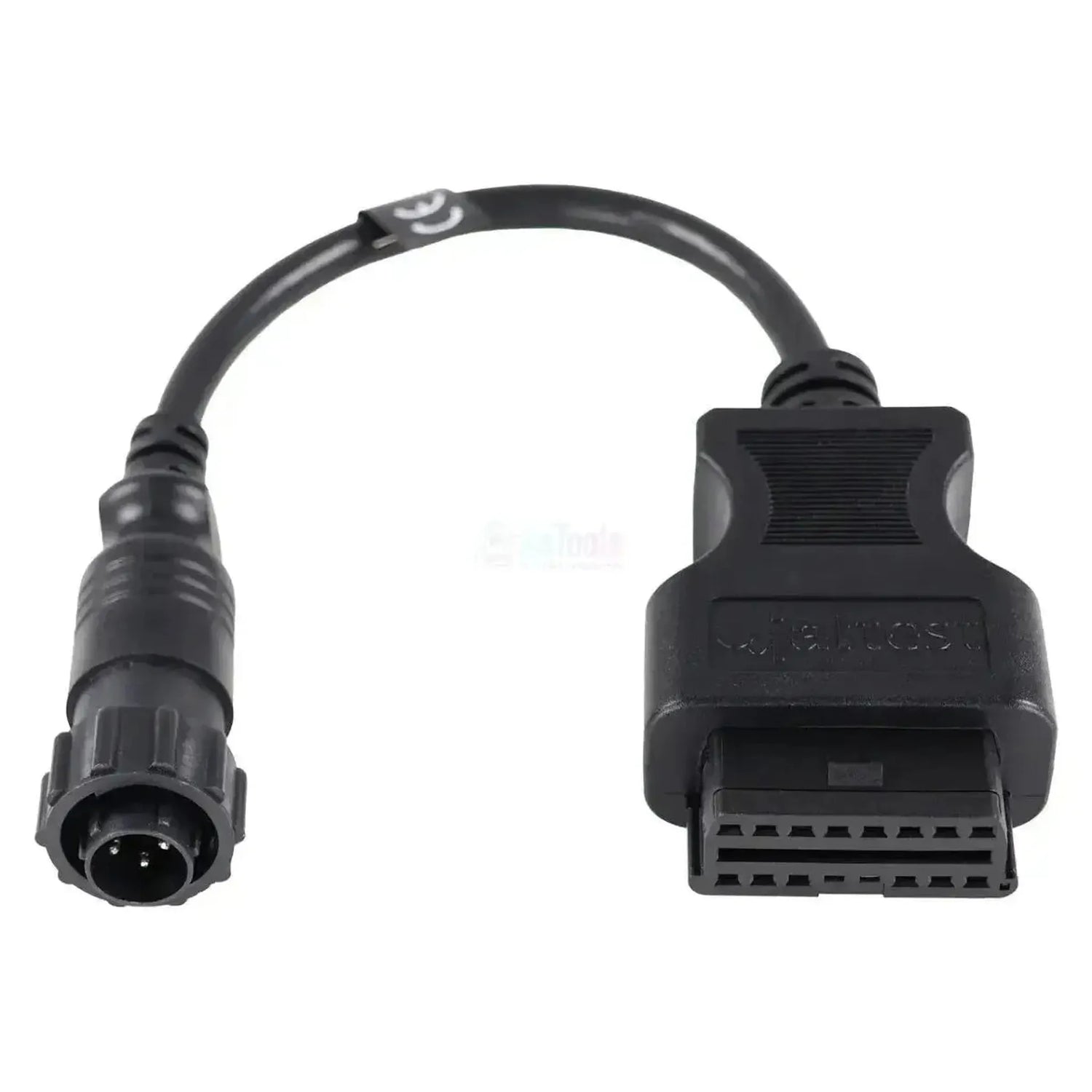

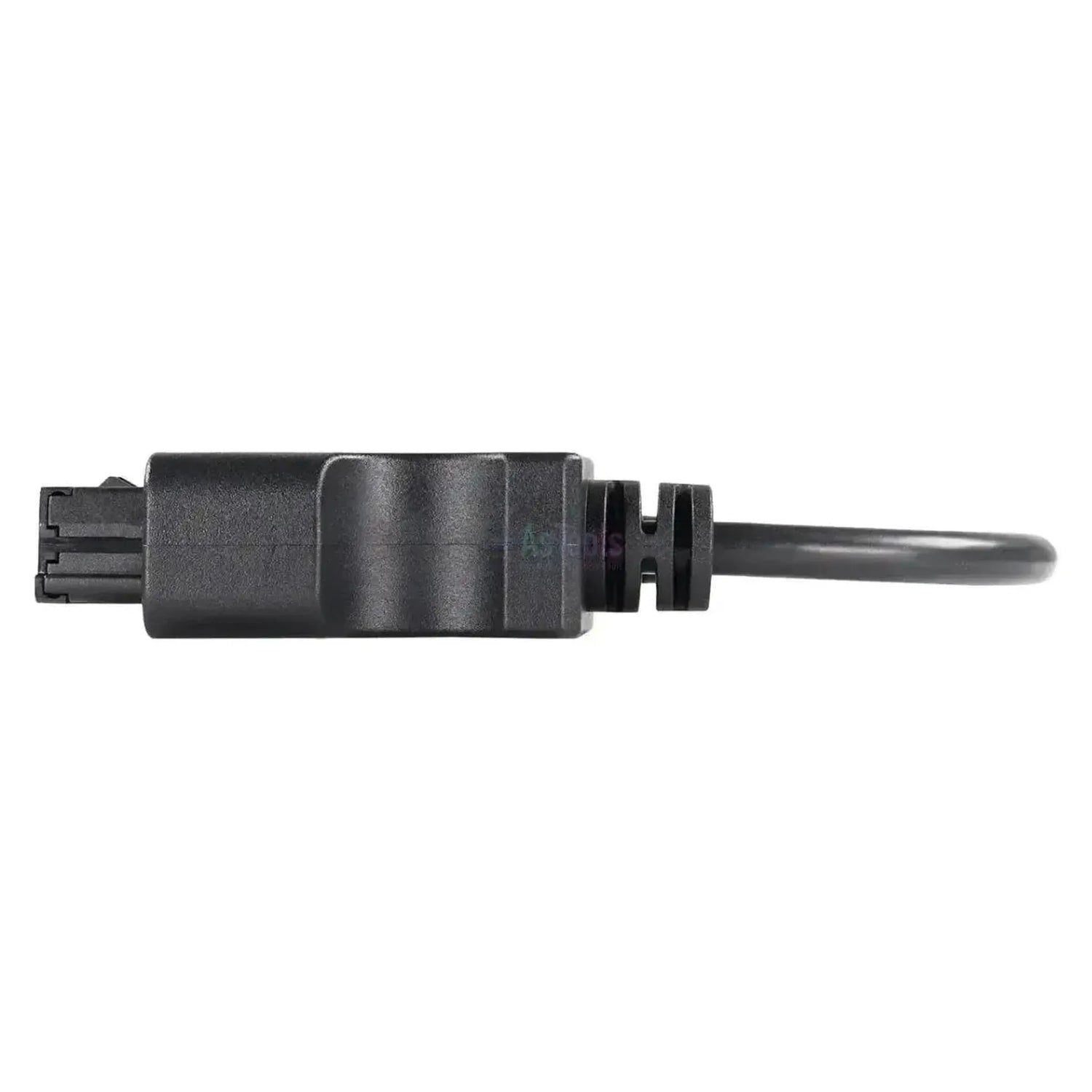

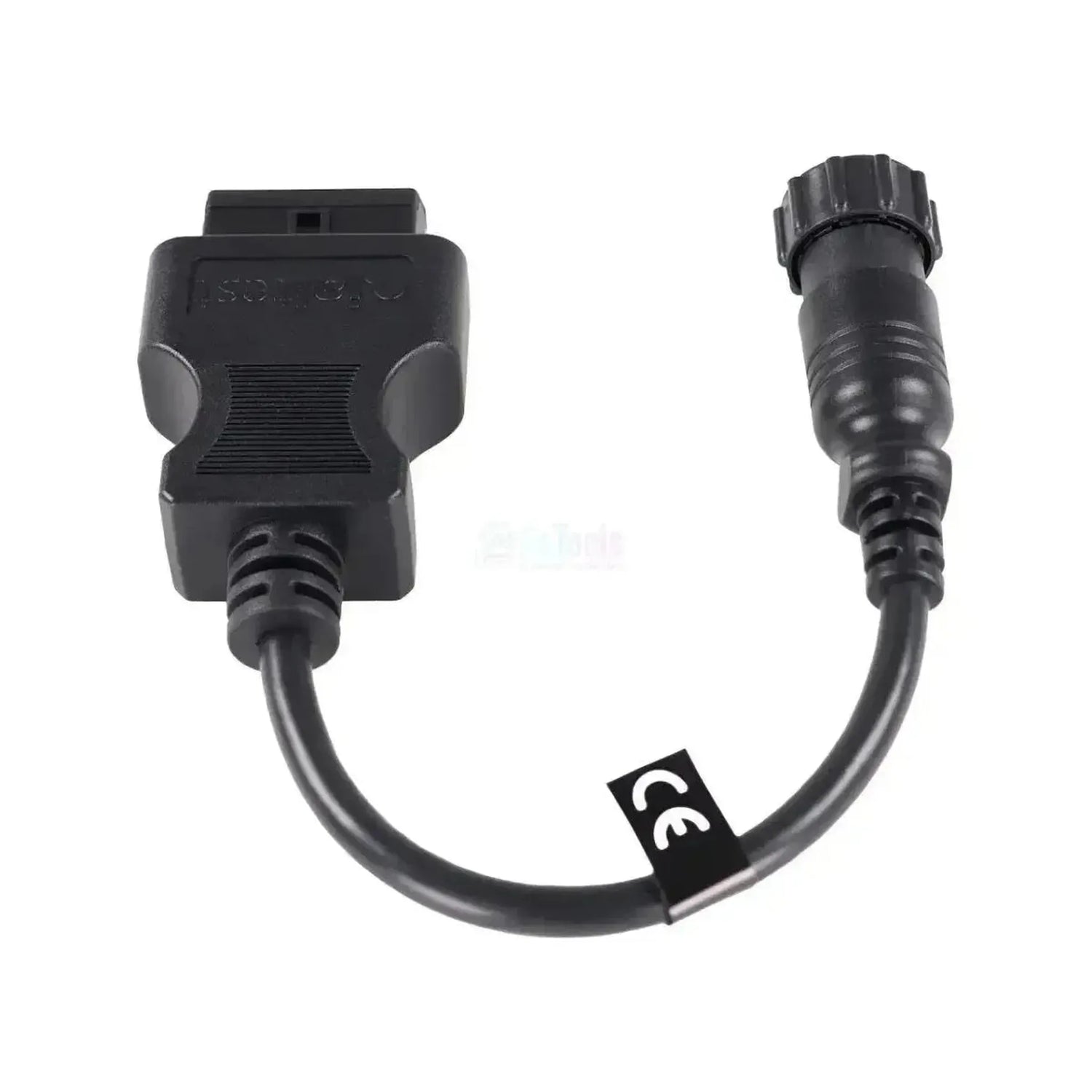

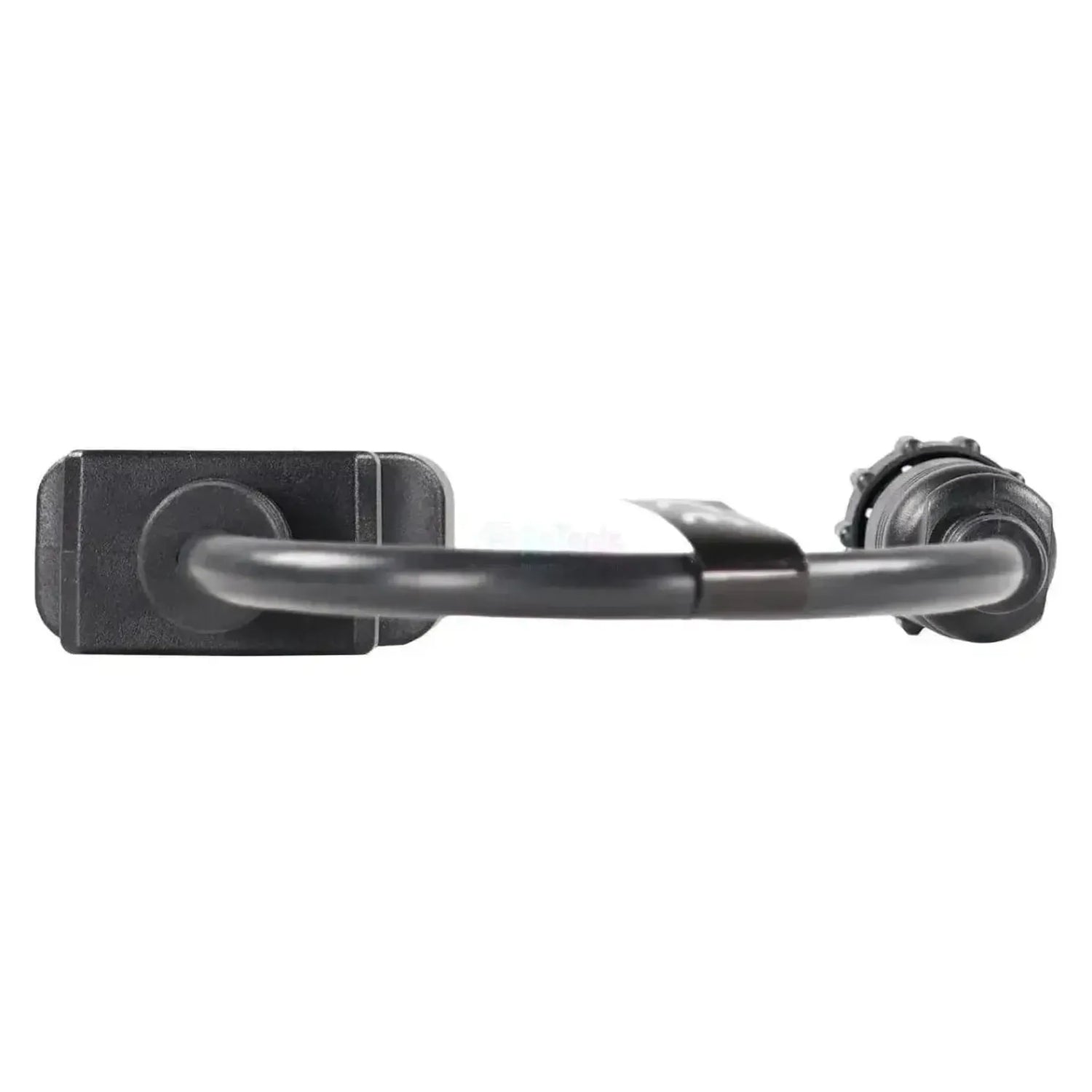

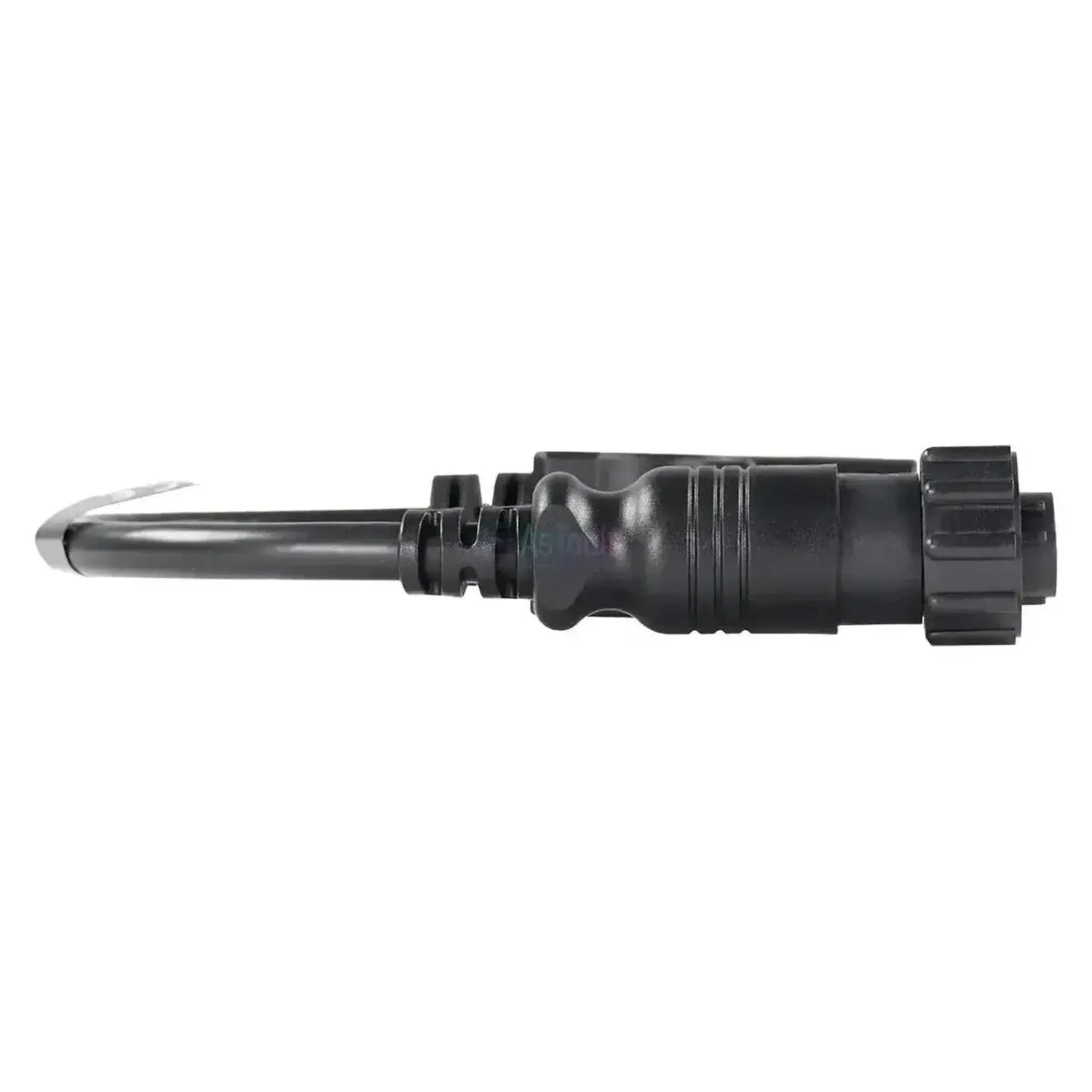

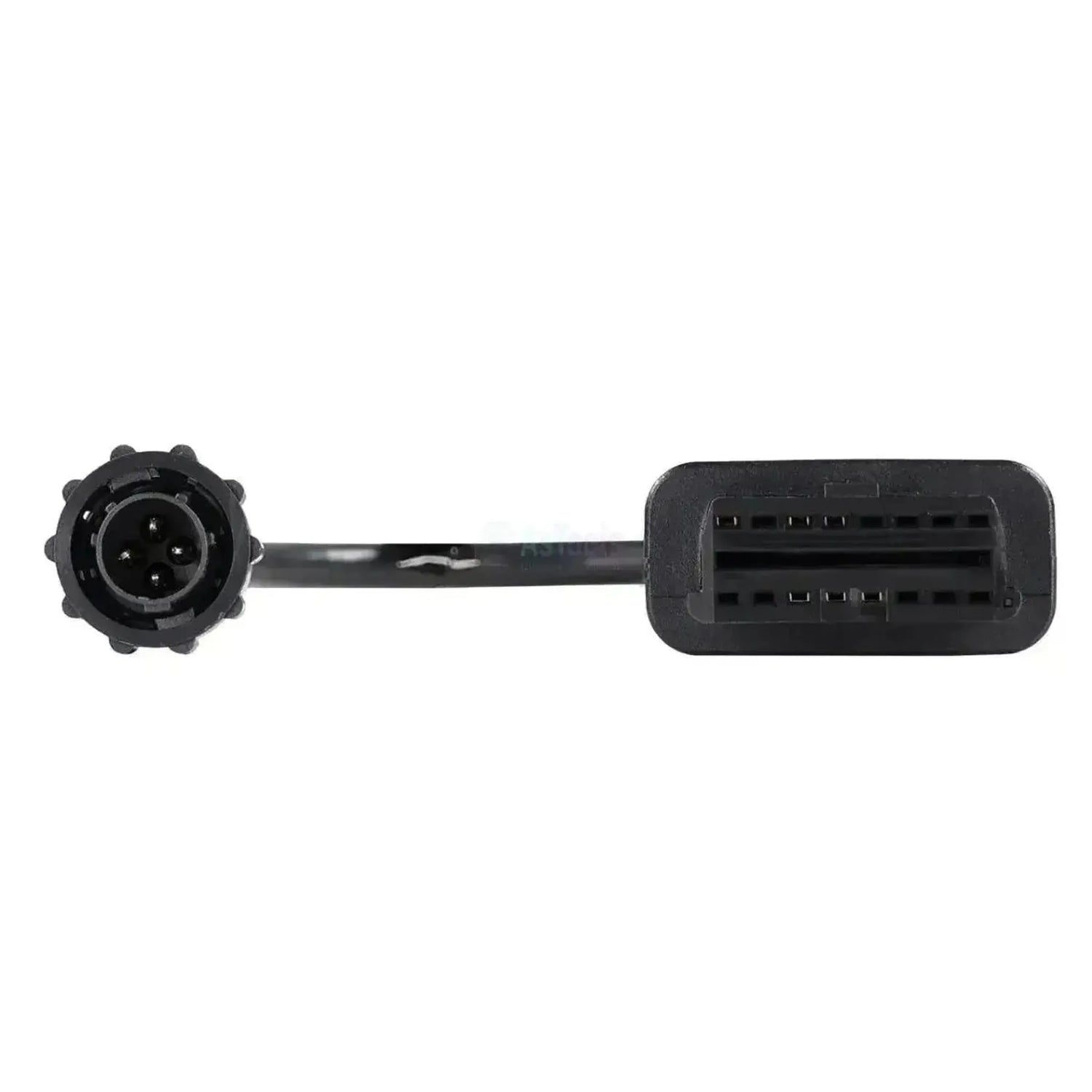

De Jaltest JDC562A koppelt de ronde 4-pins diagnoseaansluiting van heftrucks van Toyota Material Handling aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte ronde stekker met een gekartelde koppelring en vier penposities; aan de interfacezijde zit de vlakke OBD2-behuizing waarin de hoofdkabel van de interface valt. Met 30 cm is dit een kort tussenstuk, dat vlak bij de aansluiting in de cabine blijft hangen.

Zodra de verbinding staat, bereikt de Jaltest-software de regeleenheden waar Toyota zijn trucks omheen bouwt. De BC-machinecomputer is de centrale eenheid op zowel de diesel- als de elektrische uitvoeringen; daarnaast staan de motorregeling EMS Toyota Denso 1ZS van de dieseltrucks en de Zapi TPM-aandrijfmodule met de Zapi PUMP-hydrauliekregeling van de elektrische trucks in de dekking. Wat u aantreft hangt af van de aandrijving: Een elektrische truck draagt heel andere modules dan een dieseltruck. Voor heftrucks is nooit een gestandaardiseerde diagnosestekker voorgeschreven, waardoor deze ronde uitvoering ook op recentere trucks in gebruik blijft; de kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Bereikt de BC-machinecomputer, die op zowel de diesel- als de elektrische Toyota-trucks de centrale regeleenheid is.
✔Op de 8FD-dieselserie ook de motorregeling EMS Toyota Denso 1ZS.
✔Op de elektrische series de Zapi TPM-aandrijfmodule en de Zapi PUMP-hydrauliekregeling.
✔Houdt het onderhoud van de truck bij: Intervallen en uitgevoerde werkzaamheden, met een servicerapport.

AANDACHTSPUNTEN

✕Welke regeleenheden aanwezig zijn, hangt sterk af van de aandrijving: Een elektrische 7FBE draagt heel andere modules dan een 8FD-dieseltruck.
✕De Zapi-modules van de elektrische trucks staan per communicatie-uitvoering (RS232 of CAN) in de dekking; niet elke variant hoort bij elk model.
✕Alleen voor de ronde 4-pins Toyota-aansluiting: Toyota voert daarnaast een 17-pins uitvoering, waarvoor de JDC573A9 bestaat.
✕De kabel is 30 cm lang; op een truck waar de aansluiting diep in de cabine wegzit, werkt u dus vlak bij de stekker.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. Welke systemen aanwezig zijn, verschilt per serie en per aandrijving. Onderstaande eenheden komen uit de Jaltest MHE-dekking voor Toyota.

Regeleenheden die u kunt benaderen

  • BC, machinecomputer: De centrale regeleenheid van de Toyota-trucks.
  • EMS Toyota Denso 1ZS, dieselmotorregeling: De motorregeling van de 8FD-dieselserie.
  • Zapi TPM (RS232), vermogensmodule: De vermogensmodule van de elektrische aandrijving.
  • Zapi PUMP (RS232), hydrauliekregeling: De sturing van de hydrauliekpomp op de elektrische trucks.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
  • Onderhoud bijhouden: De onderhoudsintervallen en uitgevoerde werkzaamheden, met een servicerapport.
  • Aanvullende acties uitvoeren: De extra procedures die Jaltest per regeleenheid aanbiedt, voor zover die voor het systeem beschikbaar zijn.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Toyota-heftruck met de ronde 4-pins diagnoseaansluiting. Onderstaande series voert Jaltest in de MHE-dekking; de gekartelde koppelring en de vier penposities herkent u aan de stekker zelf, ook als het typeplaatje onleesbaar is geworden.

Toyota Material Handling (afbakening):

  • 8FG-serie: (LPG- en benzineheftruck)
  • 8FD-serie: (dieselheftruck)
  • 8FB-serie: (elektrische heftruck)
  • 7FB-serie: (elektrische heftruck)
💡
Goed om te weten: De ronde 4-pins aansluiting zit in de cabine, bij de bestuurdersplaats. Voor heftrucks is nooit een gestandaardiseerde diagnosestekker voorgeschreven, dus deze uitvoering komt ook op recentere trucks nog voor. Controleer daarom aan de machine zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC562A) | Toyota 4-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC562A
Type Verloopkabel
Toepassing Toyota Material Handling heftrucks
Lengte 30 cm
Aansluiting machinezijde 4-pins OBD, rond
Aansluiting interfacezijde 16-pins OBD2
Regeleenheden BC (machinecomputer), EMS Toyota Denso 1ZS, Zapi TPM en Zapi PUMP
Segment Hef- en Hijswerktuigen
Jaltest-module Jaltest MHE
