OBDSTAR  |  SKU: TCM-025

OBDSTAR (TCM-025) | ZF (8HP45-TC275) 16-polet TCM – 15-polet DB15 adapterkabel | Personbil

€31,95 inkl.
€26,40 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

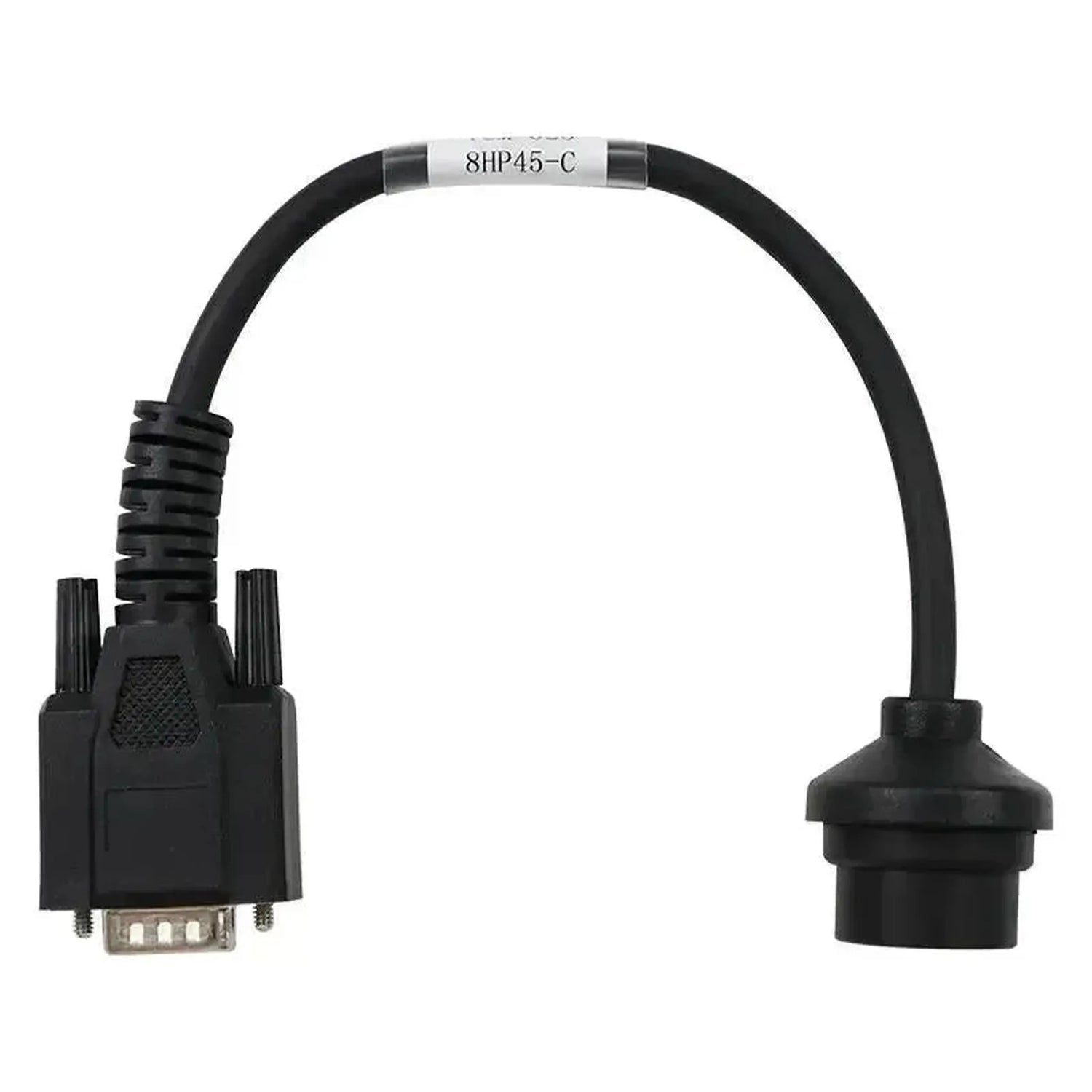

OBDSTAR TCM-025 er et adapterkabel med en 16-polet rund stik på køretøjssiden til transmissionsstyringsenheden og en 15-polet DB15-forbindelse på apparatsiden. 16-polet-siden forbindes direkte til huset-stikkontakten på en ZF 8HP45 Gen 3-enhed, som er placeret på transmissionshuset; du kan også forbinde en udmonteret enhed direkte til den.

Dette kabel hører specifikt til TCM'er med Infineon TC275-processoren, tredje generation af ZF 8HP45-automaten. Den version findes især på Jaguar, Land Rover, BMW, Mini og forskellige FCA/Stellantis-modeller fra modelår 2013 og senere. Forbindelsen ligger helt uden for køretøjets OBD2-system: DB15-siden transmitterer signallinjerne til programmøren, som bruger de protokoller og datalinjer, der er relevante for TC275, til TCM-serviceopgaver. Kablet giver kun adgang til denne kontrolenhed. Tidligere generationer og andre ZF-transmissionstyper er ikke inkluderet, og heller ikke versioner med en anden processor. Hvilke serviceopgaver der er mulige, bestemmes af softwaren i dit eget OBDSTAR-apparat; kablet tilføjer selv ingen dækning.

FORDELE

✔Uafhængig af OBD2 — omprogrammering er mulig uden at bruge køretøjets diagnosesystem.
✔Også på en løs enhed — en afmonteret TCM kan forbindes direkte til serviceopgaver uden for køretøjet.
✔Bredt mærkeudvalg — anvendelser på Jaguar, Land Rover, BMW, Mini og FCA/Stellantis-modeller med TC275-processoren.
✔Brugbar ved udskiftning — understøtter kloning af en defekt enhed til en erstatnings-TCM og initialisering derefter.

OPMÆRKSOMHEDER

✕Kun OBDSTAR — kablet fungerer med OBDSTAR-læsapparater og programmører; diagnosehardware fra andre mærker kan ikke bruges med det.
✕Ingen ekstra dækning — kablet gør enheden tilgængelig; hvilke serviceopgaver du kan udføre, bestemmes af softwaren på dit eget apparat.
✕Kun Gen 3 med TC275 — tidligere generationer eller andre ZF-transmissionstyper understøttes ikke; for TC277-versionen findes der et separat kabel.
✕Variabel på BMW og Mini — hvorvidt TC275-processoren er tilstede, afhænger af modelår og produktionsvariant; forudgående verifikation er påkrævet.

Anvendelser og funktionaliteter

TCM-025 forbinder en ZF 8HP45 Gen 3-enhed med TC275-processor til DB15-indgangen på dit OBDSTAR-apparat.

Kontrolenheder, som du når

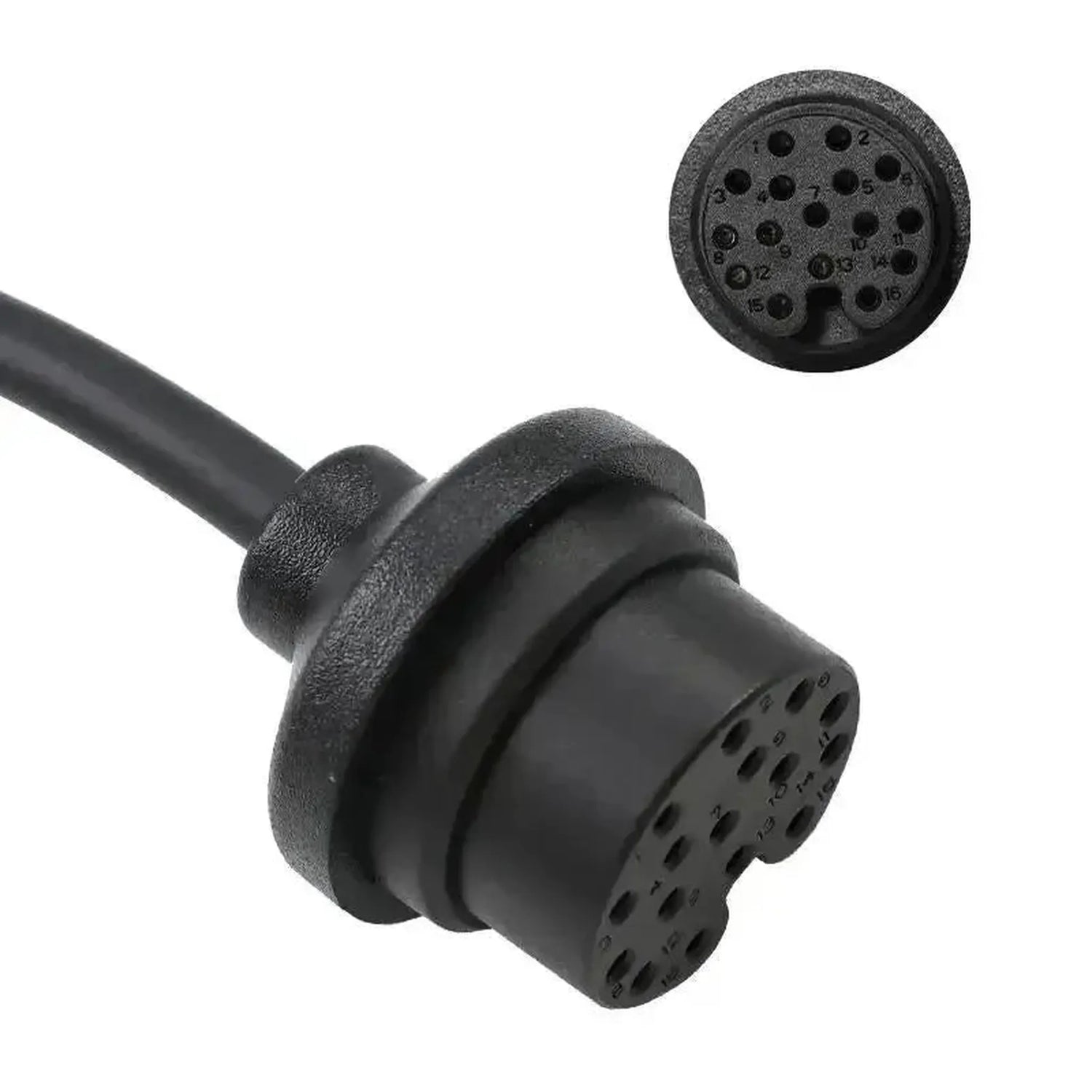

  • ZF 8HP45 Gen 3 TCM: Transmissionsstyringsenheden med Infineon TC275-processor via 16-polet rund stikforbindelse på huset.
  • Afmonteret enhed: Samme forbindelse kan bruges, når TCM'en ligger uden for køretøjet på arbejdsbænken.

Hvad du kan gøre

  • Læs TCM-data: Hent styringsenheds-data via kabelforbindelsen til analyse eller som sikkerhedskopi.
  • Skriv eller flash software: Skriv erstatnings- eller opdateret software til TC275-processoren for at opdatere eller gendanne firmwareniveauet.
  • Udfør kloneprocedure: Læs originaldata fra TCM'en og skriv dem til en erstatnings-enhed, så en defekt TCM kan erstattes uden køretøjsspecifik omkodning via forhandleren.
  • Initialiser efter udskiftning: Efter skrivning af den rigtige softwareversion skal du udføre de initialiseringstrin, der gør den nye TCM klar til brug.
  • Bemærk: Hvilke af disse trin der er tilgængelige, afhænger af din OBDSTAR-programmørs software og licens; kablet etablerer kun forbindelsen.

Kompatible køretøjer og anvendelser

Processortypen i TCM'en er afgørende, ikke modellen. Nedenstående køretøjer er udstyret med ZF 8HP45 Gen 3-enheden med TC275-processor. Kontroller altid den præcise processortype på den tilstede TCM før brug.

BMW:

  • 1-serie F20 / F21 LCI (118i, 120i, M140i): (2015–2019)
  • 2-serie F22 / F23 (220i, M240i): (2014–2021)
  • 3-serie F30 / F31 / F34 LCI (320i, 330i, 340i): (2015–2019)
  • 4-serie F32 / F33 / F36 LCI (420i, 430i, 440i): (2015–2021)
  • 5-serie G30 / G31 (520i, 530i, 540i tidlige versioner): (2017–2020)

Chrysler:

  • 300 (V6-modeller): (2015–2021)

Dodge:

  • Charger (V6-modeller): (2015–2021)
  • Challenger (V6-modeller): (2015–2021)

Jaguar:

  • F-Pace X761: (2016–2021)
  • F-Type X152: (2013–2020)
  • XE X760: (2015–2021)
  • XF X260: (2015–2021)
  • XJ X351: (2013–2019)

Jeep:

  • Grand Cherokee WK2 (V6-modellen): (2015–2021)

Land Rover:

  • Discovery 4: (2013–2016)
  • Discovery 5: (2017–2021)
  • Range Rover Sport L494: (2013–2022)
  • Range Rover Vogue L405: (2013–2021)

Mini:

  • Forskellige modeller med 8HP45 Gen 3 (LCI-udgaver): (2015–2019)

Ram:

  • 1500 Classic / V6 Pentastar-modeller: (2015–2021)
💡
Godt at vide: TCM-stikket på ZF 8HP45 Gen 3 sidder direkte på transmissionshuset, og en udbygget enhed kan tilsluttes direkte til det. På BMW- og Mini-modeller afhænger tilstedeværelsen af TC275-processoren af produktionsår og produktionsvariант, så to tilsyneladende identiske biler kan være forskellige. Kontroller den nøjagtige processorvariант af den installerede TCM, før du bestiller.

Pakkeindhold

  • 1x OBDSTAR (TCM-025) | ZF (8HP45-TC275) 16-polet TCM – 15-polet DB15 Adapterkabel | Personbil

Tekniske specifikationer

Specifikation Beskrivelse
Mærke OBDSTAR
Artikelnummer TCM-025
Type Adapterkabel
Anvendelse Aflæsning, flashning, kloning og initialisering af ZF 8HP45 Gen 3-enheder med TC275-processor
Forbindelse køretøjside ZF (8HP45-TC275) 16-polet TCM

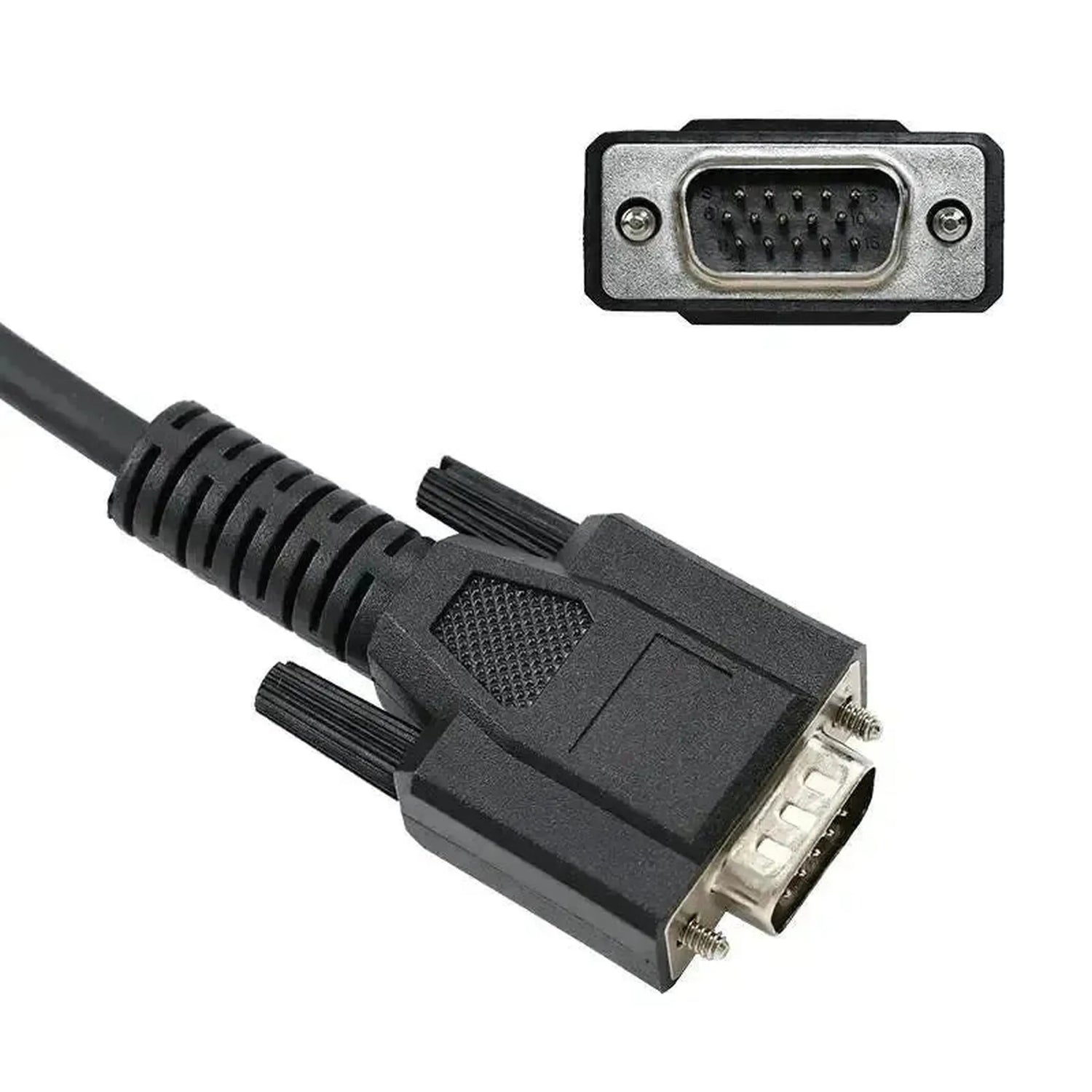

Forbindelse apparatside 15-polet DB15
Kontrolenheder Transmissionsbesturingsenhed (TCM) med Infineon TC275-processor
Segment Personbil
Understøttede mærker BMW, Chrysler, Dodge, Jaguar, Jeep, Land Rover, Mini og Ram
Modelinterval Modeller med en ZF 8HP45 Gen 3-enhed med TC275-processor, produktionsår 2013 og senere
Nødvendigt for at bruge OBDSTAR-programmør med 15-polet DB15-grænseflade, såsom DC706 med MP001-kit
Vægt 0,1 kg
