OBDSTAR  |  SKU: TCM-003

OBDSTAR (TCM-003) | Temic (DL501) 16-polet TCM – 15-polet DB15 adapterkabel | Personbil

€31,95 inkl.
€26,40 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

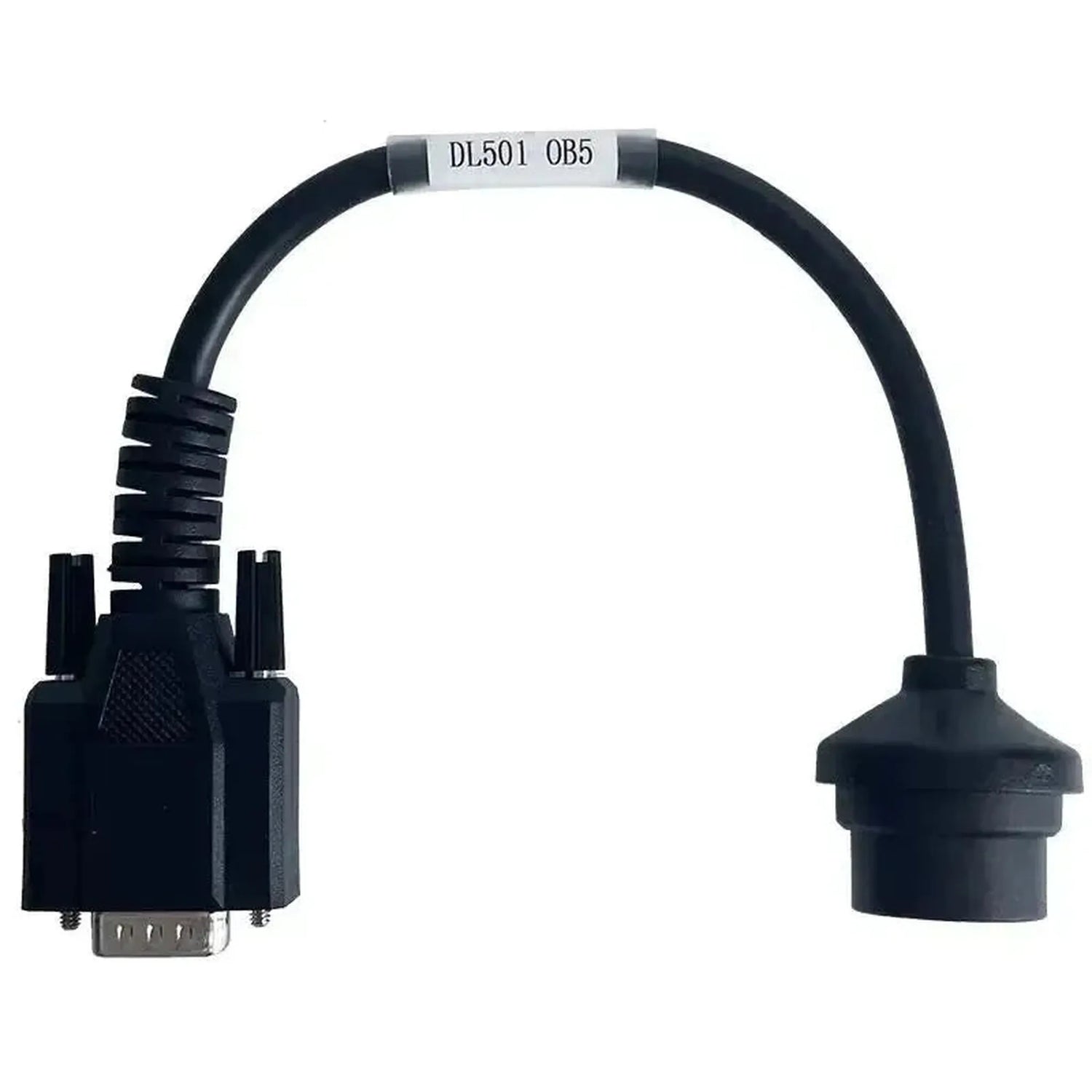

OBDSTAR TCM-003 forbinder 16-polet TCM-tilslutningen på Temic DL501 (0B5) på køretøjssiden med en 15-polet DB15-stik på apparatsiden. Kablet går direkte på transmissionsstyreenheden, som er monteret direkte på transmissionen.

DL501 er den syvtrinds S-tronic dobbeltkobling-automat, der anvendes i flere Audi Quattro-modeller fra Volkswagen-koncernen. Med dette kabel får OBDSTAR-softwaren direkte adgang til hukommelsesindholdet fra styreenheden uden om standarden OBD2-port. Kabelkonstruktionen følger DL501 TCM-stikkets pinlayout, så der ikke skal ekstra adaptere mellem. Kablet gør enheden tilgængelig; læsning og omprogrammering er funktioner i din egen programmør. Vigtigt er afgrænsningen til geartypen: i samme modelserie findes også ZF 8HP-automaten, og den betjenes ikke af dette kabel. Modeloversigten nedenfor angiver pr. model byggeårene og motoriseringen.

FORDELE

✔Direkte TCM-adgang — DL501-stikket tilgås direkte uden mellemkomst fra standarden OBD2-port.
✔Pinlayout-specifik — konstruktionen er tilpasset DL501 (0B5), hvilket forhindrer signalmismatch.
✔Flere Quattro-modeller — kan bruges til TCM-læsning og omprogrammering i forskellige Audi Quattro-udgaver.
✔Byggeår og motorer angivet — pr. model kendes både byggeårsinterval og tilhørende motoriseringer.

OPMÆRKSOMHEDSPUNKTER

✕Kun OBDSTAR — kablet fungerer med OBDSTAR-læseapparater og programmører, ikke med udstyr fra andre producenter.
✕Ingen ekstra funktionalitet — hvad der kan læses eller skrives, bestemmes af din programmørs software, ikke af kablet.
✕Forveksling med ZF 8HP — i samme modelserie, også efter facelift, findes ZF 8HP-automaten; den falder uden for dette kabel.
✕Kun DL501 (0B5) — andre TCM-typer eller transmissionsfabrikanter kræver et andet kabel.

Anvendelser og funktionaliteter

Med et kompatibelt OBDSTAR-apparat understøtter kablet følgende arbejde på DL501-styreenheden.

Kontrolenheder, som du kan nå

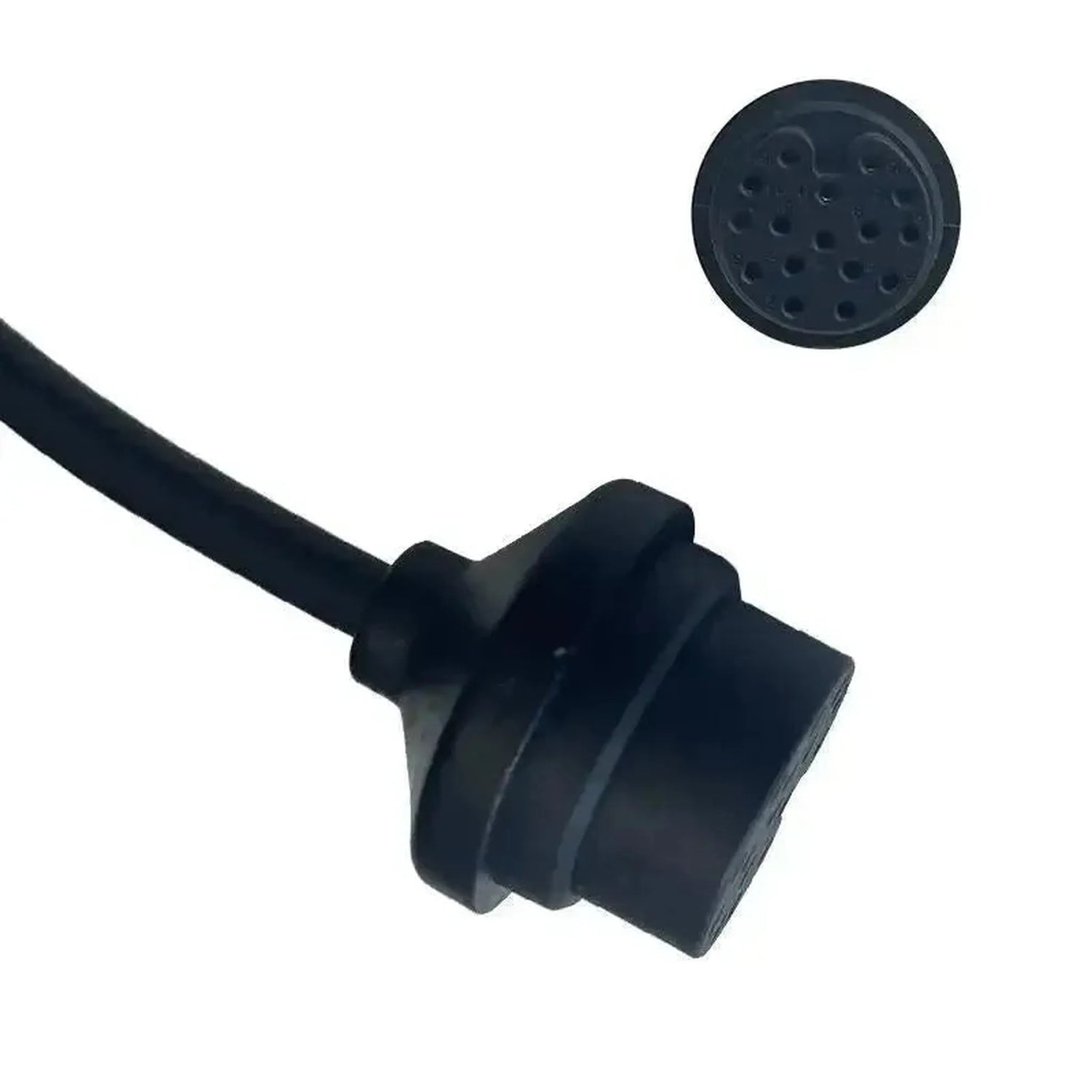

  • Transmissionsstyrenehed (TCM) Temic DL501: Direkte tilsluttet via 16-polet stik på transmissionen.
  • Ingen andre køretøjssystemer: Forbindelsen er udelukkende beregnet til transmissionsstyreenheden.

Hvad du kan gøre

  • Læse TCM-data: Anmode om aktuelle software- og kalibreringdata fra DL501 S-tronic via den direkte 16-polet forbindelse.
  • Omprogrammere TCM: Skrive ny softwaredata eller kalibreringer tilbage, for eksempel efter enhedsskift eller ved softwarekorrektioner.

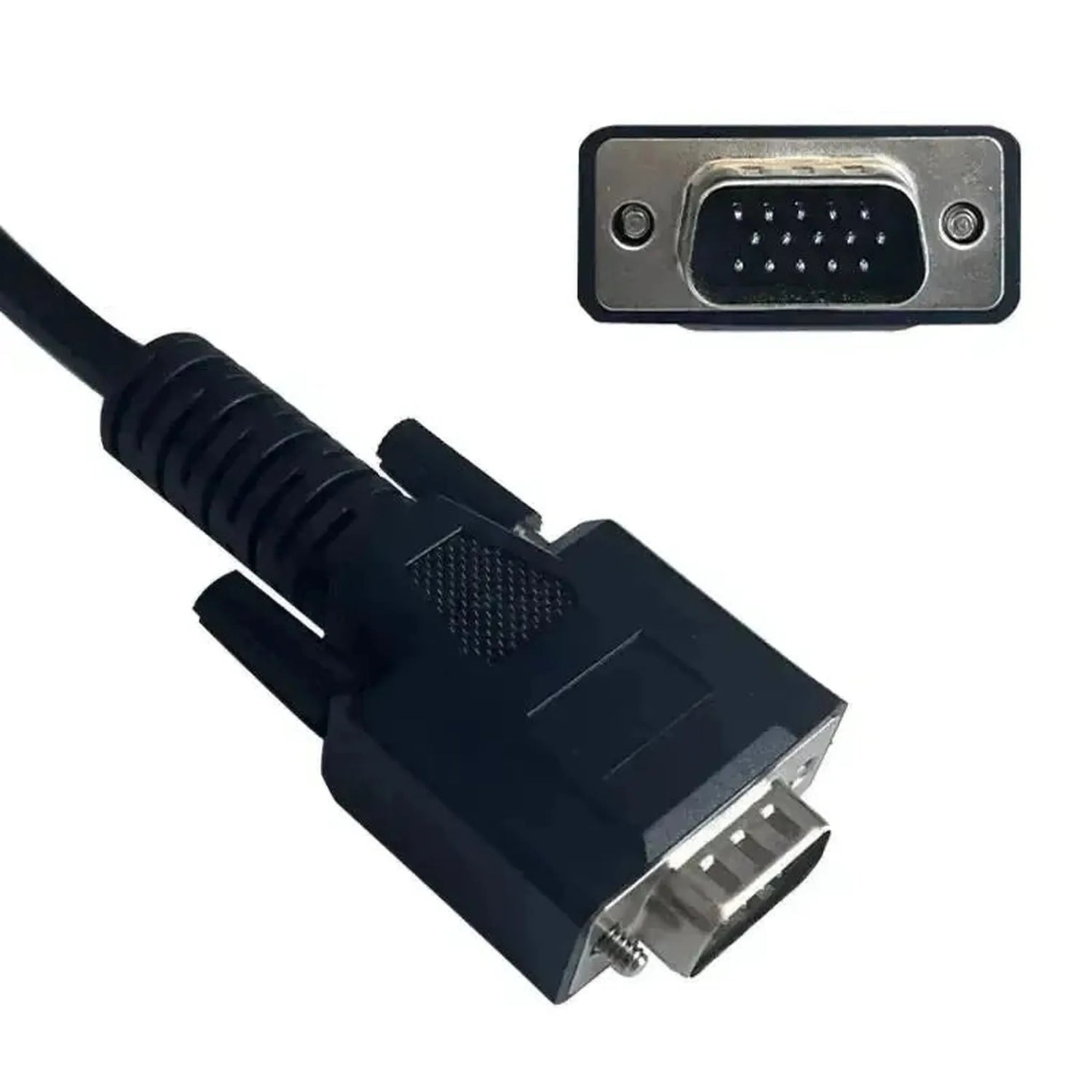

  • Tilpas pinkonfiguration: Konverter 16-polet DL501-forbindelsen til 15-polet DB15-grænseflade på dit udstyr.
  • Fastslå geartype: Kontrollere, om køretøjet har en DL501 og ikke ZF 8HP.
  • Bemærk: Bekræft transmissionstypen før tilslutning; inden for samme modelserie findes begge automater.

Kompatible køretøjer og anvendelser

Afgørende er Temic DL501 (0B5) med 16-polet TCM-stik, ikke modellen eller byggeåret i sig selv. Nedenstående køretøjer er udstyret med denne syvtrins S-tronic. Kontroller altid transmissionstypen før brug, da andre automater også findes inden for samme modelserie.

Audi:

  • A4 (B8 / Type 8K): (2008–2015) — motorer: 2.0 TFSI Quattro, 3.0 TFSI Quattro, 2.0 TDI Quattro, 3.0 TDI Quattro
  • A5 / S5 / RS5 (Type 8T / 8F): (2008–2016) — Quattro-modeller med 2.0 TFSI/TDI til 3.0 TFSI/TDI, S5 V6T/V8 og RS5 4.2 V8
  • A6 / S6 (C7 / Type 4G): (2011–2014) — motorer: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro (op til 272 hk; tungere BiTDI bruger ZF 8HP)
  • A7 / S7 Sportback (Type 4G8): (2010–2014) — motorer: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro
  • Q5 / SQ5 (Type 8R): (2008–2012/2013) — motorer: 2.0 TFSI, 2.0 TDI, 3.0 TDI Quattro (efter facelift 2012/2013 er diverse varianter skiftet til ZF 8HP)
  • S4 / RS4 (B8 / Type 8K): (2009–2015) — motorer: 3.0 V6 Supercharged (S4), 4.2 V8 atmosfærisk (RS4)
💡
Godt at vide: Temic DL501 TCM-stikket sidder direkte på transmissionen, og DL501 og ZF 8HP findes i samme modelserie. Kontroller transmissionstypen via køretøjets identifikationsnummer eller typeskiltet på gearkassen, før du bestiller.

Pakkeindhold

  • 1x OBDSTAR (TCM-003) | Temic (DL501) 16-polet TCM – 15-polet DB15 forbindelseskabel | Personbil

Tekniske specifikationer

Specifikation Beskrivelse
Mærke OBDSTAR
Artikelnummer TCM-003
Type Adapterkabel
Anvendelse Direkte TCM-adgang til Temic DL501 (0B5) uden for OBD2-porten
Køretøjsforbindelse Temic (DL501) 16-polet TCM
Apparatforbindelse 15-polet DB15
Kontrolenheder Transmissionskontrolenhed (TCM) fra DL501
Segment Personbil
Understøttede mærker Audi
Modelinterval Audi 2008–2016, varierer efter model (se modelliste)
Nødvendig for at bruge OBDSTAR programmer med 15-polet DB15-grænseflade, såsom DC706 med MP001-kit
Derudover nødvendig Fysisk adgang til TCM på transmissionen
Vægt 0,1 kg
