OBDSTAR  |  SKU: TCM-023

OBDSTAR (TCM-023) | ZF (9HP) 58-polet TCM – 15-polet DB15 adapterkabel | Personbil

€31,95 inkl.
€26,40 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

OBDSTAR TCM-023 er en adapterkabel med en 58-polet stik på køretøjssiden til transmissionsbesturingsenhed og en 15-polet DB15-forbindelse på apparatsiden. Den 58-polet side passer på den oprindelige TCM-forbindelse på ZF 9HP-gearkassen, hvis besturingsenhed normalt sidder internt i kassen; køretøjets OBD2-port forbliver ubrugt.

ZF 9HP er en nivetrins automatgearbox, der under licens anvendes af forskellige producenter; hos Stellantis-modeller bærer den samme gearbox licensnavnet Chrysler 948TE. Den eget meget polet TCM-forbindelse gør en bench-forbindelse mulig: diagnosesystemet omgår køretøjsnetværket og kommunikerer direkte med besturingsenhed. Dette gør det muligt at læse og skrive softwaredata, også når kommunikation via køretøjet ikke fungerer, for eksempel ved en defekt eller ikke-kommunikerende TCM. Kablet giver kun adgang til denne transmissionsbesturingsenhed. Hvilke operationer der faktisk er mulige, afhænger af det tilsluttede OBDSTAR-apparat og dets softwaresupport; kablet tilføjer selv ikke køretøjsdækning. Til bench-brug skal TCM desuden forsynes separat med strøm og jord.

FORDELE

✔Fungerer ved en død TCM — bench-adgang forbliver mulig, når kommunikation via køretøjsnetværket ikke er tilgængelig.
✔Oprindelig forbindelse — den 58-polet stik passer på den oprindelige TCM-forbindelse på ZF 9HP uden mellemliggende adaptere.
✔Flere mærker — ZF 9HP bruges af blandt andet Jeep, Fiat, Land Rover, Jaguar, Honda og Acura.
✔Også under licensnavn — den samme gearbox hedder 948TE hos Stellantis-modeller og bruger den samme TCM-forbindelse.

VIGTIGE PUNKTER

✕Kun OBDSTAR — kablet er beregnet til OBDSTAR-aflæserapparater og programmører; det kan ikke bruges med andre diagnosesystemer.
✕Ingen ekstra dækning — funktionerne er kun tilgængelige, hvis det tilsluttede OBDSTAR-apparat understøtter dem; kablet tilføjer selv intet.
✕TCM skal være løs — bench-brug kræver, at enheden fysisk fjernes fra køretøjet og forsynes separat med strøm og jord.
✕Kun ZF 9HP — andre gearkassvarianter eller TCM-typer passer ikke på denne 58-polet forbindelse.

Anvendelser og funktionaliteter

TCM-023 etablerer en bench-forbindelse mellem transmissionsbesturingsenhed på en ZF 9HP og DB15-indgangen på dit OBDSTAR-apparat.

Styringsenheder, som du kan nå

  • ZF 9HP transmissionsbesturingsenhed: TCM på nivetrins automatgearboxen via den oprindelige 58-polet forbindelse.
  • Ikke-kommunikerende enhed: En defekt eller stillesiddende TCM forbliver også tilgængelig ad denne vej uden for køretøjsnetværket.

Hvad du kan gøre

  • Læse TCM-data: Hent det aktuelle softwareindhold og konfigurationsdata via 58-polet forbindelsen uafhængigt af køretøjsnetværket.
  • Skrive TCM-software: Skriv ændret eller erstatningssoftware, for eksempel ved udskiftning af besturingsenhed eller ved softwaretilpasning.
  • Identificer TCM: Læs hardwareversion, softwareversion og kalibrerings-id'er til verifikation før eller efter en programmeringshandling.
  • Udfør bench-programmering: Få adgang til og programm enheden uden for køretøjet, selv med en ikke-kommunikerende besturingsenhed.
  • Bemærk: De nævnte funktioner er kun tilgængelige, hvis det tilsluttede OBDSTAR-apparat understøtter dem; kablet etablerer kun forbindelsen.

Kompatible køretøjer og anvendelser

Tilstedeværelsen af ZF 9HP-gearbox er afgørende, ikke modellen. Hos Stellantis-modeller er den samme gearbox kendt under licensnavnet Chrysler 948TE. Følgende køretøjer er udstyret med denne automatgearbox.

Acura:

  • MDX: (2016–2020)
  • TLX V6: (2015–2020)

Chrysler:

  • 200: (2015–2017)

Fiat:

  • 500X: (2015–nu)
  • Toro (Pick-up): (primært Sydamerika)

Honda:

  • Civic 1.6 i-DTEC (Europæiske dieselmodeller): (2018–2020)
  • CR-V 1.6 i-DTEC (Europæiske dieselmodeller): (2015–2018)
  • Passport: (2019–2023)
  • Pilot (højere udstyrsniveauer): (2016–2020)

Jaguar:

  • E-Pace X540: (modelår 2017–nu)

Jeep:

  • Cherokee KL: (2014–nu)
  • Compass MP: (2017–nu)
  • Renegade BU: (2015–nu)

Land Rover:

  • Discovery Sport L550: (modelår 2015–nu)
  • Range Rover Evoque L538 / L551: (modelår 2014–nu)

Ram:

  • ProMaster City: (2015–2022)
💡
Godt at vide: TCM'en fra ZF 9HP sidder typisk internt i gearkassen. Til benchtop-programmering skal du derfor først fjerne enheden og forsyne den separat med strøm, jord og CAN-bus; disse forudsætninger er ikke inkluderet i dette kabel. Kontrollér, at du kan udbygge TCM'en og forsyne den med ekstern strøm, før du bestiller.

Pakkens indhold

  • 1x OBDSTAR (TCM-023) | ZF (9HP) 58-polet TCM – 15-polet DB15 Adapterkabel | Personbil

Tekniske specifikationer

Specifikation Beskrivelse
Mærke OBDSTAR
Artikelnummer TCM-023
Type Adapterkabel
Anvendelse Benchtop-aflæsning og -programmering af TCM fra ZF 9HP (Chrysler 948TE)

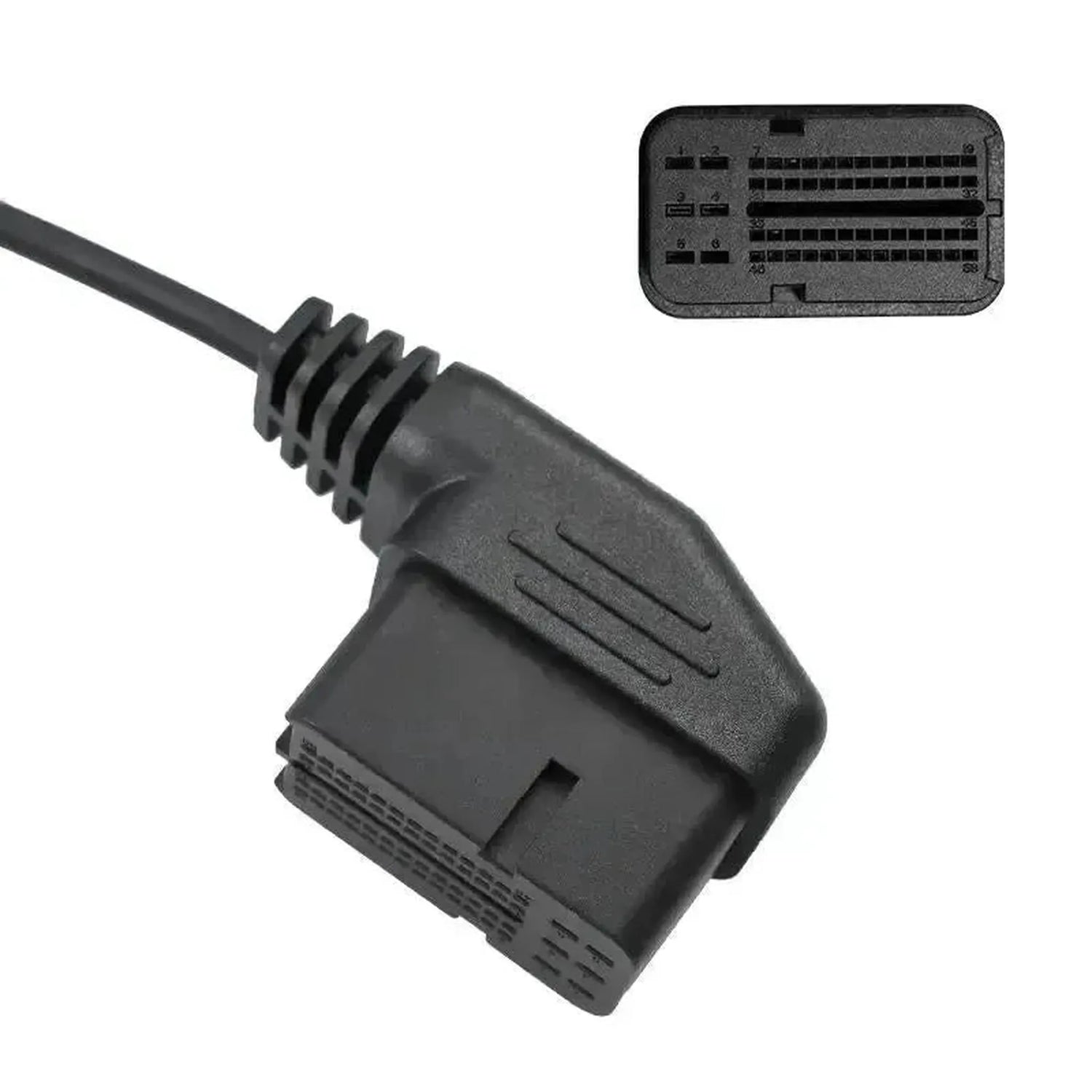

Forbindelse køretøjsside ZF (9HP) 58-polet TCM

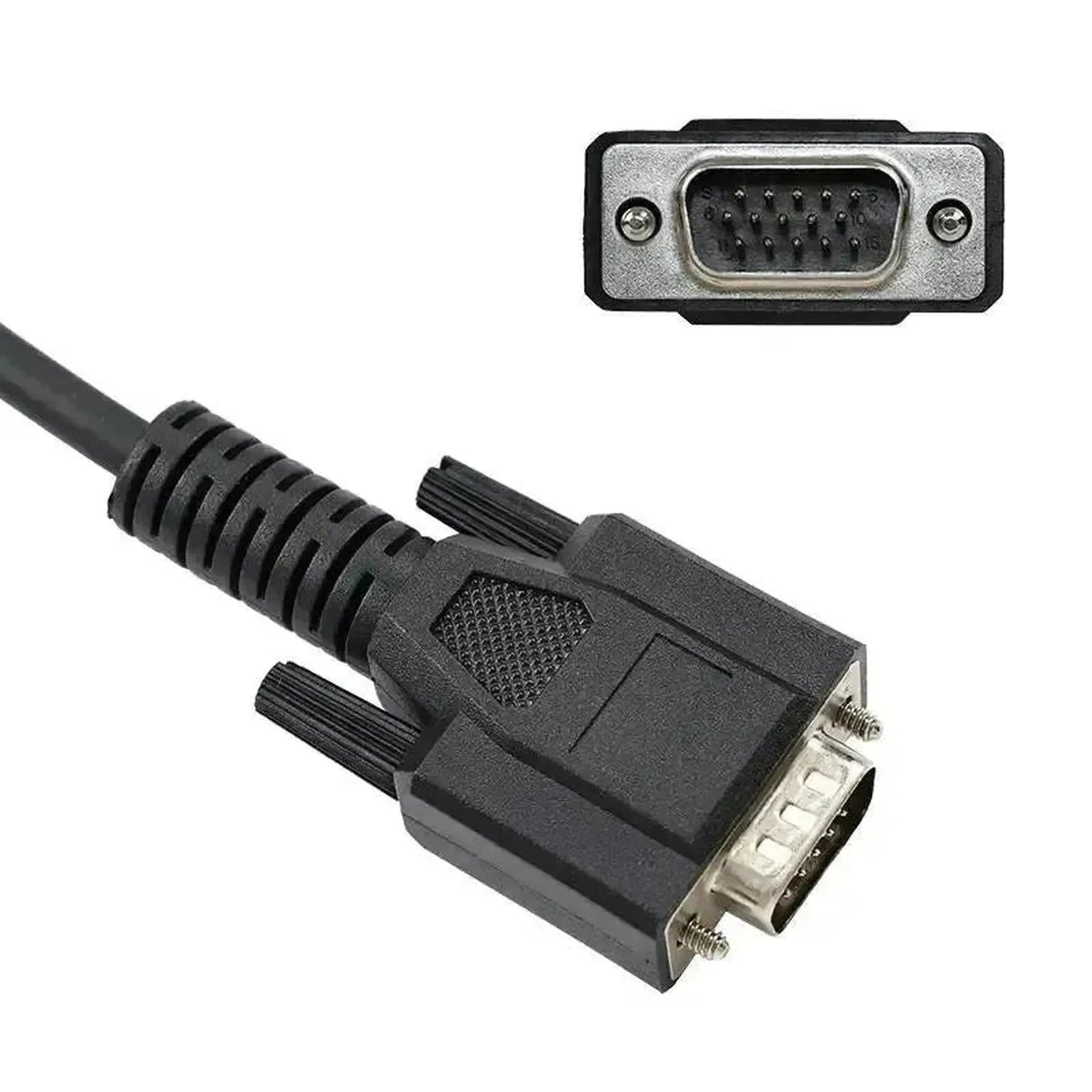

Forbindelse apparatside 15-polet DB15
Kontrolenheder Transmissionsenheden (TCM)
Segment Personbil
Understøttede mærker Acura, Chrysler, Fiat, Honda, Jaguar, Jeep, Land Rover og Ram
Modelområde Modeller med ZF 9HP nittrins automatik, også under licensnavnet Chrysler 948TE
Nødvendig for at bruge OBDSTAR programmer med 15-polet DB15-grænseflade, såsom DC706 med MP001-kit
Yderligere nødvendig Ekstern strøm og jord til TCM ved benchtop-brug
Vægt 0,1 kg
