OBDSTAR  |  SKU: C4-02

OBDSTAR C4-02 Adapter | Tilbehør

€22,95 inkl.
€18,97 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

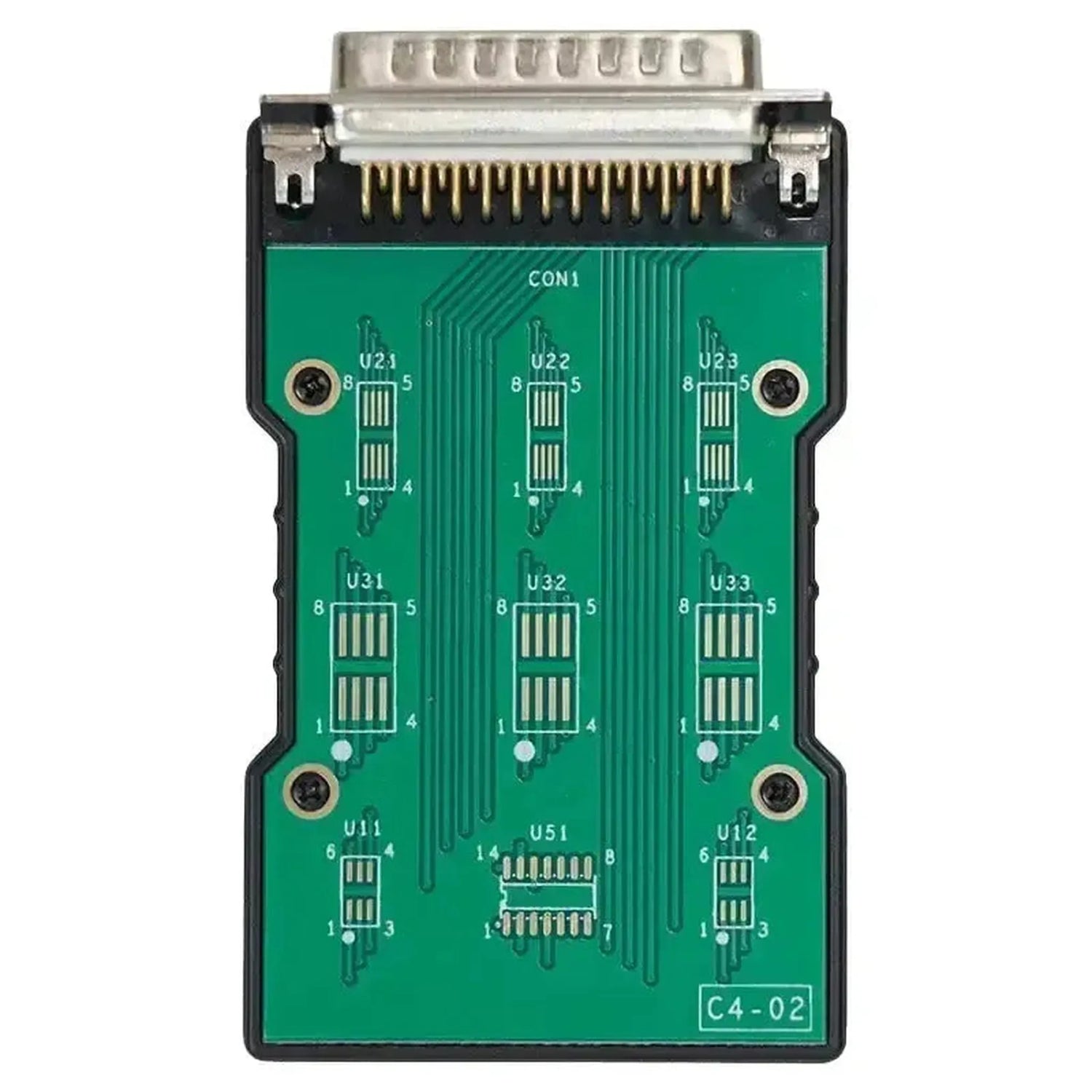

OBDSTAR C4-02 Adapter er en printplaatadapter, der bruges sammen med OBDSTAR P003-toolkit og de medfølgende jumperkabler. Adapteren har en DB25-stik på oversiden og indeholder flere forprinthede kontaktpositioner (U11, U12, U21, U22, U23, U31, U32, U33 og U51) til at læse og redigere EEPROM- og MCU-chips på komponentniveau.

Under brug forbindes C4-02 via DB25-stikket til P003-interfacen. Chippen, der skal tilgås, forbindes med de medfølgende eller valgfrie lodde- eller jumperkablermed de tilsvarende stiktilslutninger på adapteren. Efterfølgende kommunikerer OBDSTAR-programmeren med chippen for at læse, skrive eller slette data via værtsenhedens programmeringsfunktion.

FORDELE

✔ Flere chippositioner (U11–U51) på én adapter, således at forskellige EEPROM- og MCU-typer kan tilgås på samme printplade.
✔ Fast DB25-tilslutning sikrer en stabil forbindelse til P003-programmeren uden løse kabler mellem adapter og vært.
✔ Klar printet stikkelsenummerering på printpladen fremskynder korrekt tilslutning af jumperkablerunder chiparbejde.

VIGTIGE BEMÆRKNINGER

✕ Adapteren kan udelukkende bruges sammen med OBDSTAR P003-toolkit; standalone-brug med andre programmers understøttes ikke.
✕ Til tilslutning på komponentniveau kræves loddetekniker og løse jumper- eller loddekabler; disse medfølger ikke.

Anvendelser og funktionaliteter

C4-02 understøtter følgende arbejde på komponentniveau sammen med P003-programmeren:

  • Læs EEPROM: Læsning af hukommelsesindhold fra EEPROM-chips via de forprinthede kontaktpositioner, således at data bliver tilgængelige til sikkerhedskopi eller analyse.
  • Skriv EEPROM: Gendannelse eller ændring af data på EEPROM-chips, f.eks. til gendannelse af instrumentpanel- eller immobiliserdata.
  • Adgang til MCU-data: Tilslutning til MCU-chips på de valgte stiktilslutninger (U11, U12, U51) til lese- og skriveoperationer via P003.
  • Chipidentifikation via stikkortlægning: Gennem de nummererede stiktilslutninger kan den korrekte ledningsføring opretholdes pr. chiptype, der understøttes af OBDSTAR-software.

Pakkeindhold

  • 1x OBDSTAR C4-02 Adapter
💡
Godt at vide: Kontroller før hver chipoperation stikorienteringen (pin 1-markering på printpladen) og sammenlign med dataarket for destinationchippen for at undgå forkert ledningsføring og mulig chipskade.

Tekniske specifikationer

Specifikation Beskrivelse
Produktmærke OBDSTAR
Produktmodel C4-02 Adapter
Produkttype Printplaatadapter til chipprogrammering
Stik DB25
Kontaktpositioner U11, U12, U21, U22, U23, U31, U32, U33, U51
Kompatibilitet OBDSTAR P003-toolkit
Anvendelse Læsning og skrivning af EEPROM- og MCU-chips
