OBDSTAR  |  SKU: N019

OBDSTAR (N019) | KTM 6-polet OBD – 16-polet OBD2 Adapter | Motorcykel

€24,95 inkl.
€20,62 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

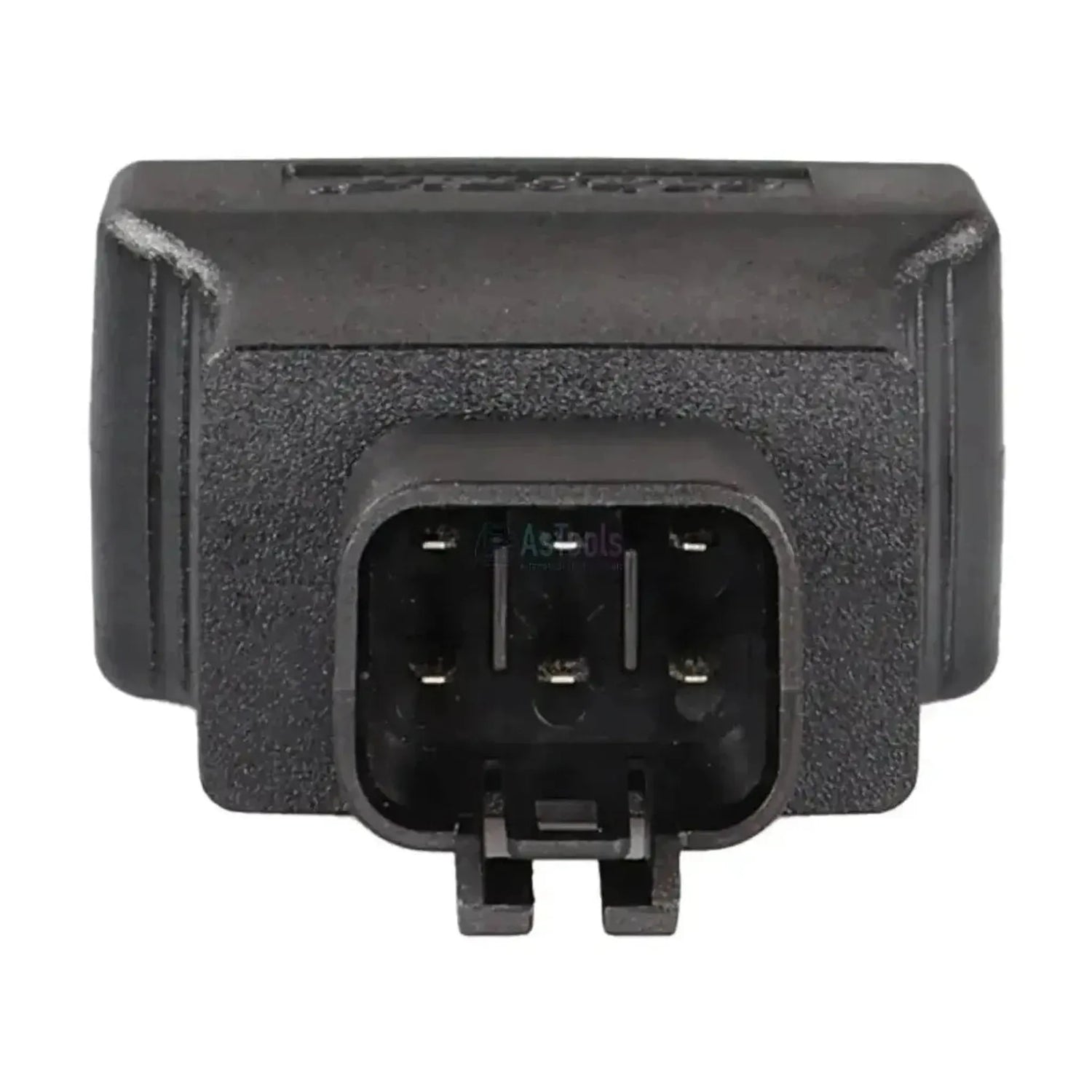

De OBDSTAR N019 verbindt de KTM 6-pins diagnoseconnector aan de voertuigzijde met een 16-pins OBD2-bus (J1962) aan de apparaatzijde. Aan de voertuigzijde gaat de compacte 6-pins stekker op de merkeigen diagnoseaansluiting van de motorfiets, die doorgaans onder het zadel of achter een kuipdeel zit.

KTM gebruikt op een groot deel van zijn modellen een eigen zespolige diagnoseconnector. De adapter vertaalt de pinbezetting en signaallijnen daarvan naar de overeenkomstige J1962-pinnen, zodat communicatie via onder meer de K-line of CAN-bus mogelijk blijft. Er zit geen actieve elektronica in: de signaaloverdracht is volledig passief, waardoor de adapter niet in de voertuigcommunicatie ingrijpt. De adapter zet uw toestel op de motorfiets en verwerkt zelf geen gegevens. Wat er vervolgens uitgelezen of geprogrammeerd kan worden, wordt bepaald door de motorfietsdekking van het aangesloten OBDSTAR-toestel. De modellenlijst hieronder is per serie opgegeven zonder afzonderlijke bouwjaren; de bron vermeldt daarbij alleen dat het om uitvoeringen met de 6-pins connector gaat.

PLUSPUNTEN

✔Direct op de KTM-connector — de diagnose-interface van uw OBDSTAR-toestel wordt zonder extra bekabeling op de zespolige aansluiting gezet.
✔Volledig passieve overdracht — zonder actieve elektronica ontstaat geen interferentie met de communicatieprotocollen van het voertuig.
✔Breed inzetbaar binnen het merk — de adapter dekt de Duke-, RC-, Adventure-, SMC- en off-roadseries af, mits die de 6-pins aansluiting hebben.

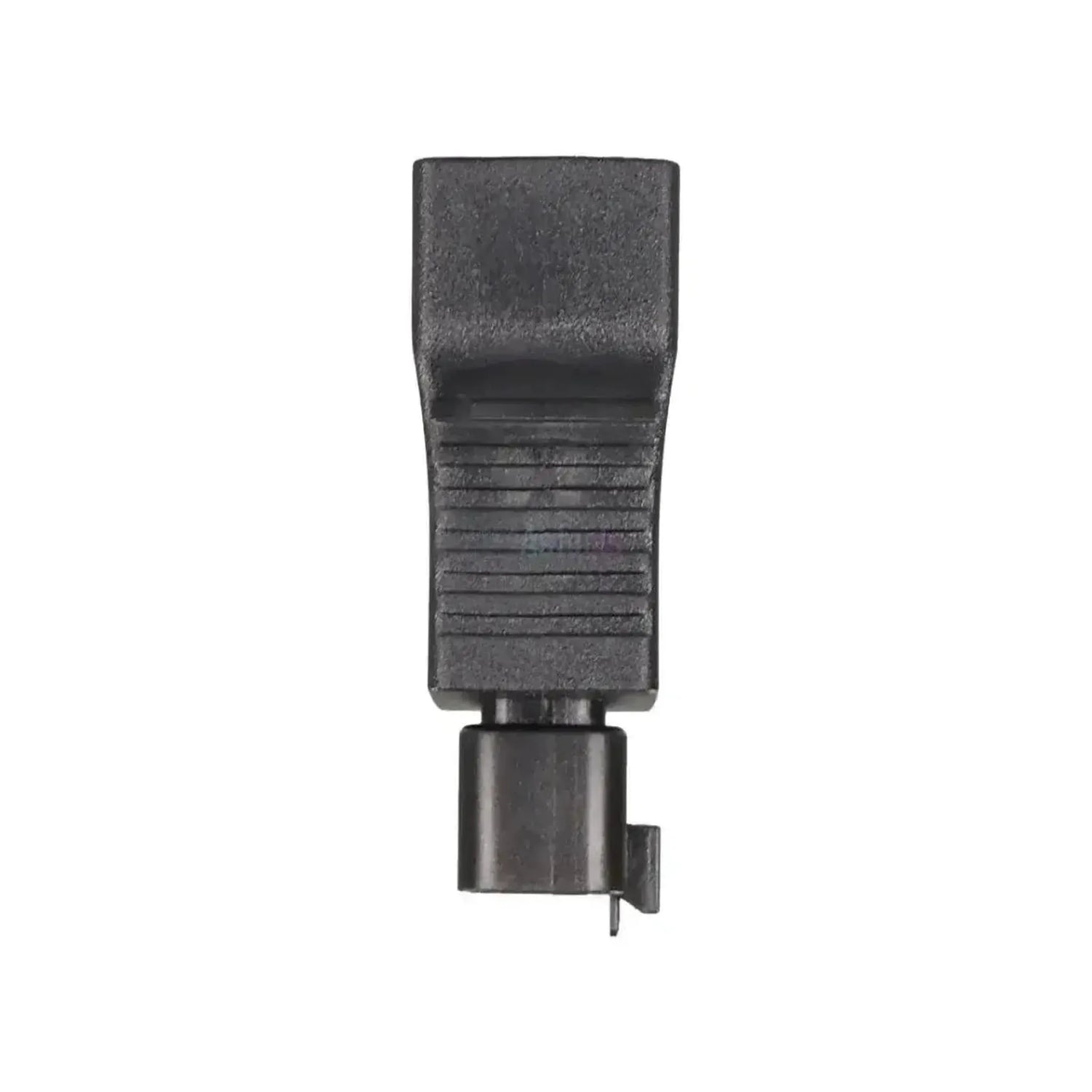

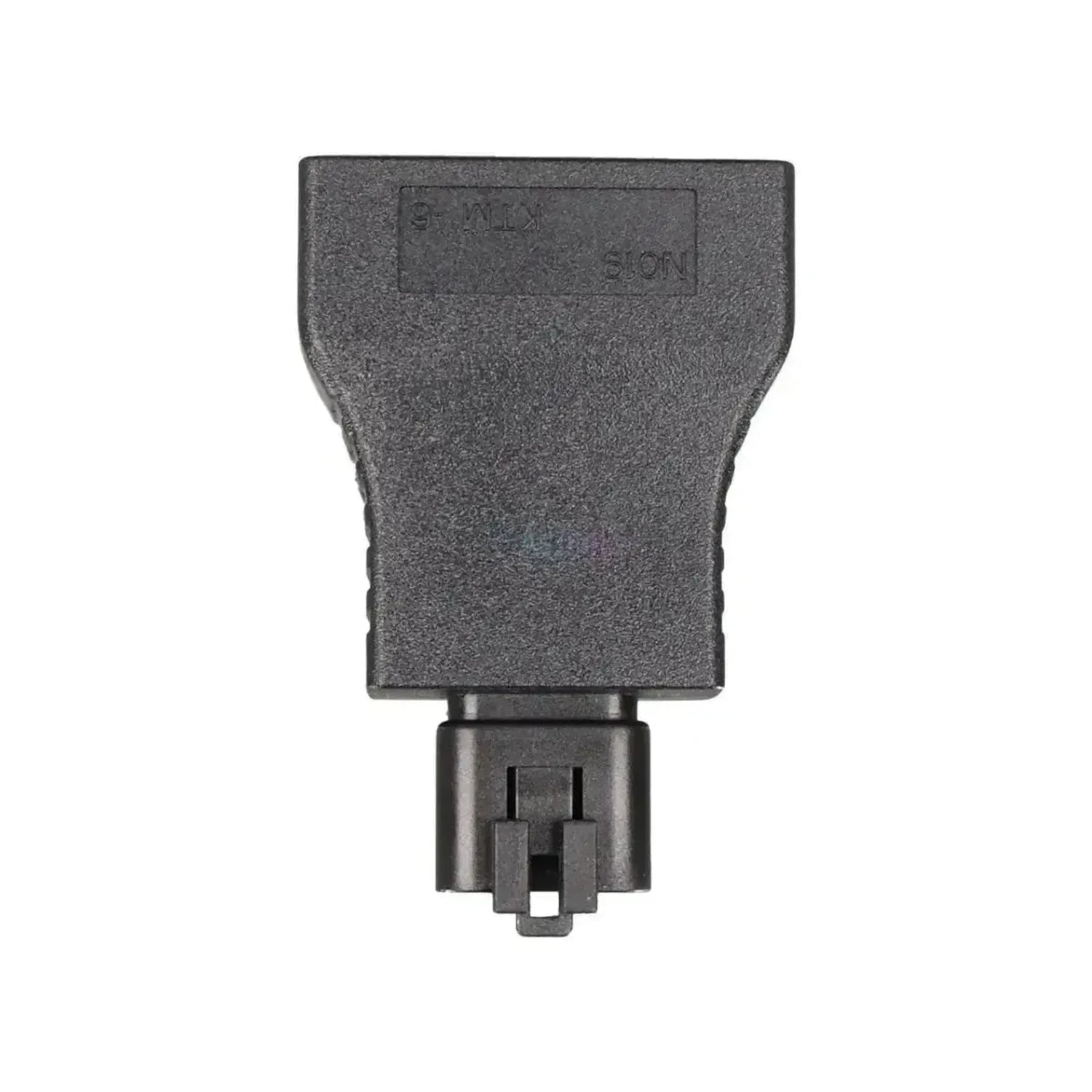

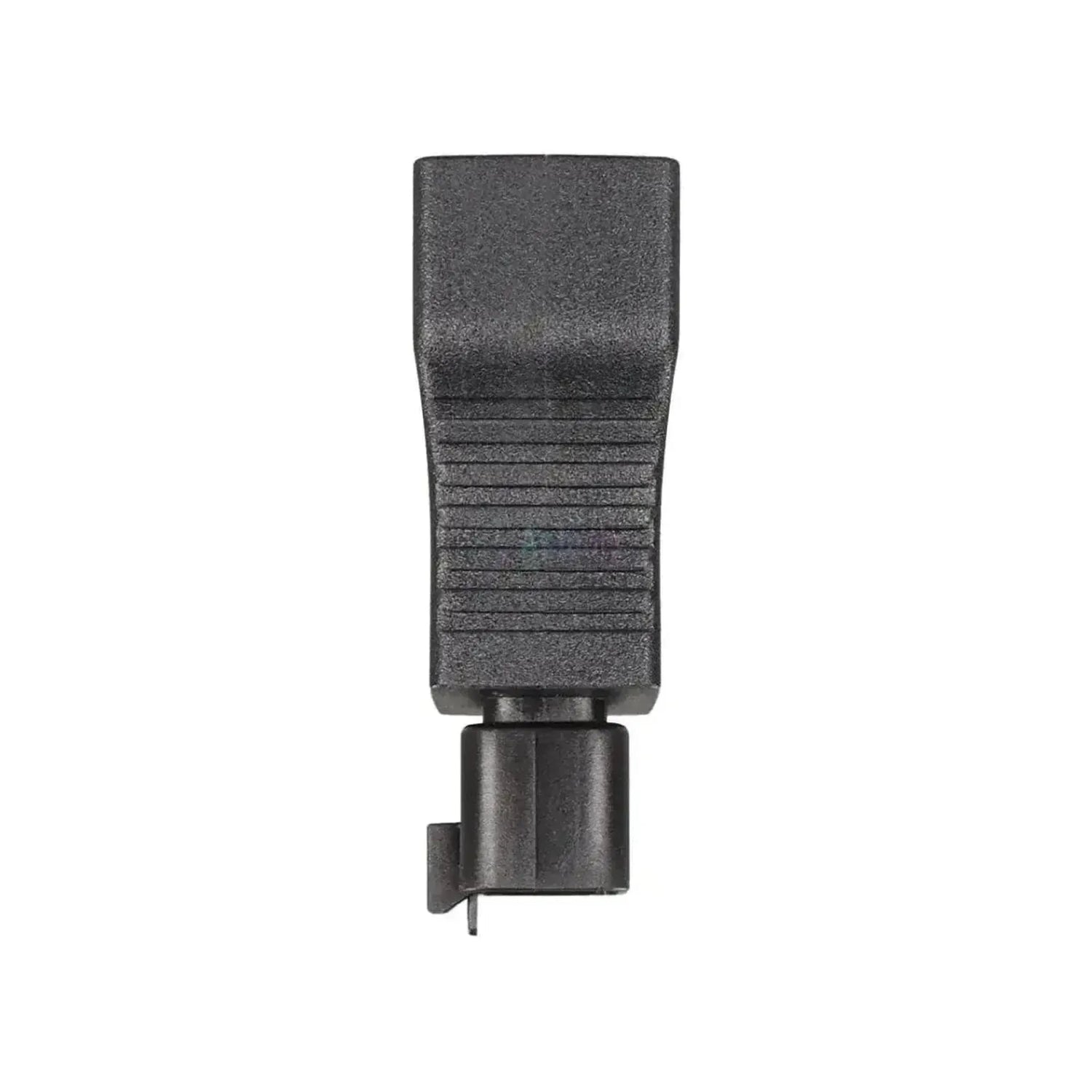

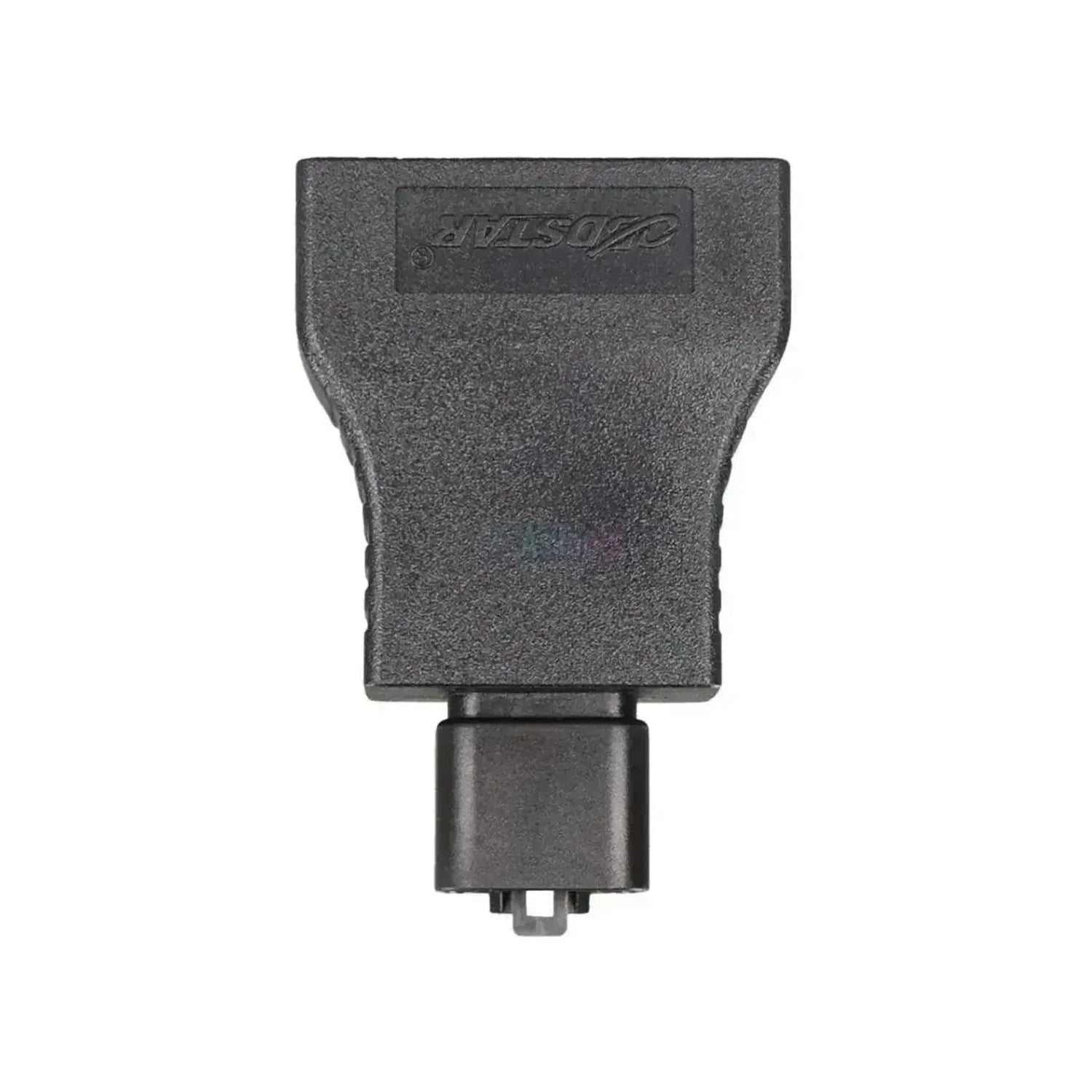

✔Compacte tweedelige opbouw — een vaste connector aan de voertuigzijde en een standaard OBD2-bus aan de apparaatzijde, handig achter een kuipdeel.

AANDACHTSPUNTEN

✕Gebonden aan OBDSTAR — de adapter is bestemd voor OBDSTAR-uitleesapparaten en -programmeurs; werking met apparatuur van andere fabrikanten is niet ondersteund.
✕Ontsluit alleen de aansluiting — diagnosemogelijkheden komen niet uit de adapter maar uit uw toestel; zonder KTM-dekking in de software levert de verbinding niets op.
✕Bouwjaren niet gespecificeerd — de bron noemt per serie alleen „diverse bouwjaren met 6-pins OBD-connector”. Binnen dezelfde serie kunnen dus afwijkende aansluitingen voorkomen.
✕Niet voor andere merken of connectoren — motorfietsen zonder de zespolige KTM-connector, ook van andere merken, worden hiermee niet bereikt.

Toepassingen en functionaliteiten

Met een OBDSTAR-toestel met motorfietsdekking ondersteunt de adapter de volgende werkzaamheden op KTM-modellen met de zespolige poort.

Regeleenheden die u bereikt

  • Regeleenheden van de motorfiets: De adapter geeft toegang tot de regeleenheden die via de zespolige diagnoseconnector zijn aangesloten.
  • Motorsysteem: Het motorsysteem wordt via de K-line of CAN-bus benaderd, afhankelijk van de uitvoering.

Wat u kunt doen

  • Foutcodes uitlezen: Opgeslagen en actuele storingscodes (DTC's) uit de regeleenheden opvragen.
  • Foutcodes wissen: Bevestigde foutcodes na diagnose of reparatie uit het geheugen van de betrokken regeleenheid verwijderen.
  • Livedata streamen: Actuele sensorwaarden en rijparameters volgen voor analyse van het motorsysteem.
  • Signaalpad omzetten: Het KTM 6-pins signaal passief doorvoeren naar het J1962-formaat, zodat uw toestel de voertuigcommunicatie correct interpreteert.
  • Let op: De adapter voegt geen diagnostische functionaliteit toe buiten wat het aangesloten OBDSTAR-toestel voor het model ondersteunt.

Compatibele voertuigen en toepassingen

Bepalend is de zespolige KTM-diagnoseconnector, niet de serie of de cilinderinhoud. Binnen dezelfde serie komen uitvoeringen met en zonder deze aansluiting voor. De bron geeft per serie geen afzonderlijke bouwjaren; controleer de stekker onder het zadel of achter het kuipdeel.

KTM:

  • Duke-serie (125, 200, 390, 690, 790, 890, 990): (diverse bouwjaren met 6-pins OBD-connector)
  • RC-serie (125, 200, 390): (diverse bouwjaren met 6-pins OBD-connector)
  • Adventure-serie (390, 790, 890, 990, 1090, 1190, 1290): (diverse bouwjaren met 6-pins OBD-connector)
  • SMC / SMC R (690): (diverse bouwjaren met 6-pins OBD-connector)
  • EXC / EXC-F / XC-W (off-road modellen met 6-pins diagnoseaansluiting): (bouwjaren niet opgegeven in de bron)
💡
Goed om te weten: De diagnoseconnector op KTM-motorfietsen zit doorgaans onder het zadel of achter een kuipdeel; het werkplaatshandboek van het model geeft de exacte plaats. Controleer in het werkplaatshandboek of uw uitvoering de 6-pins aansluiting heeft voordat u bestelt.

Verpakkingsinhoud

  • 1x OBDSTAR (N019) | KTM 6-pins OBD – 16-pins OBD2 Adapter | Motorfiets

Technische specificaties

Specificatie Omschrijving
Merk OBDSTAR
Artikelnummer N019
Type Adapter
Toepassing Diagnoseaansluiting op KTM-motorfietsen met merkeigen 6-pins connector
Aansluiting voertuigzijde KTM 6-pins OBD

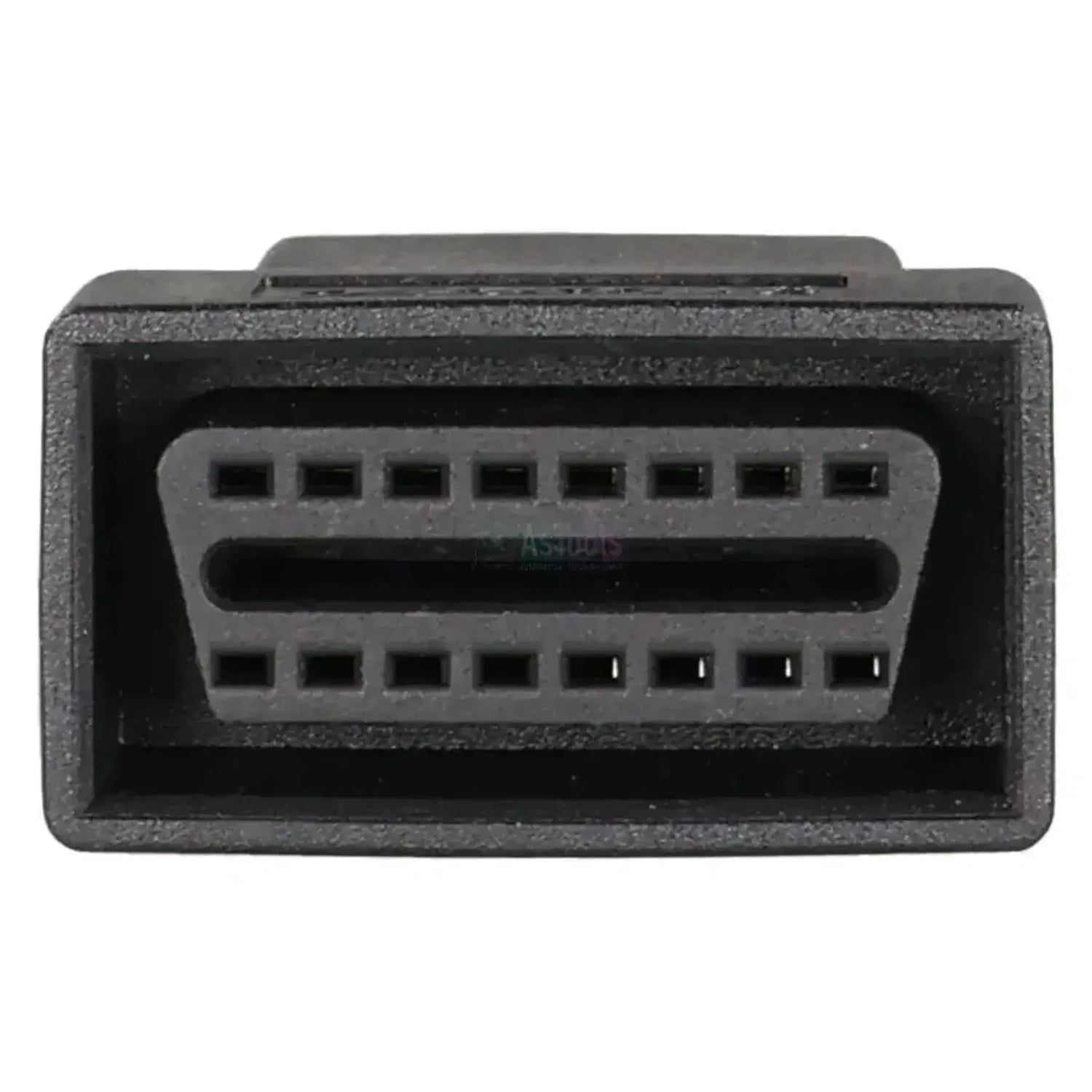

Aansluiting apparaatzijde 16-pins OBD2
Communicatie K-line of CAN-bus, passief doorgevoerd naar J1962
Regeleenheden Regeleenheden van de motorfiets, waaronder het motorsysteem
Segment Motorfiets
Ondersteunde merken KTM
Modelbereik Duke, RC, Adventure, SMC/SMC R en EXC/EXC-F/XC-W met 6-pins connector
Nodig om te gebruiken OBDSTAR uitleesapparaat met motorfietsdekking, zoals de MS50, MS70 of MotoMaster
Aanvullend nodig Standaard 16-pins OBD2-kabel van het OBDSTAR-toestel
Gewicht 0,05 kg
