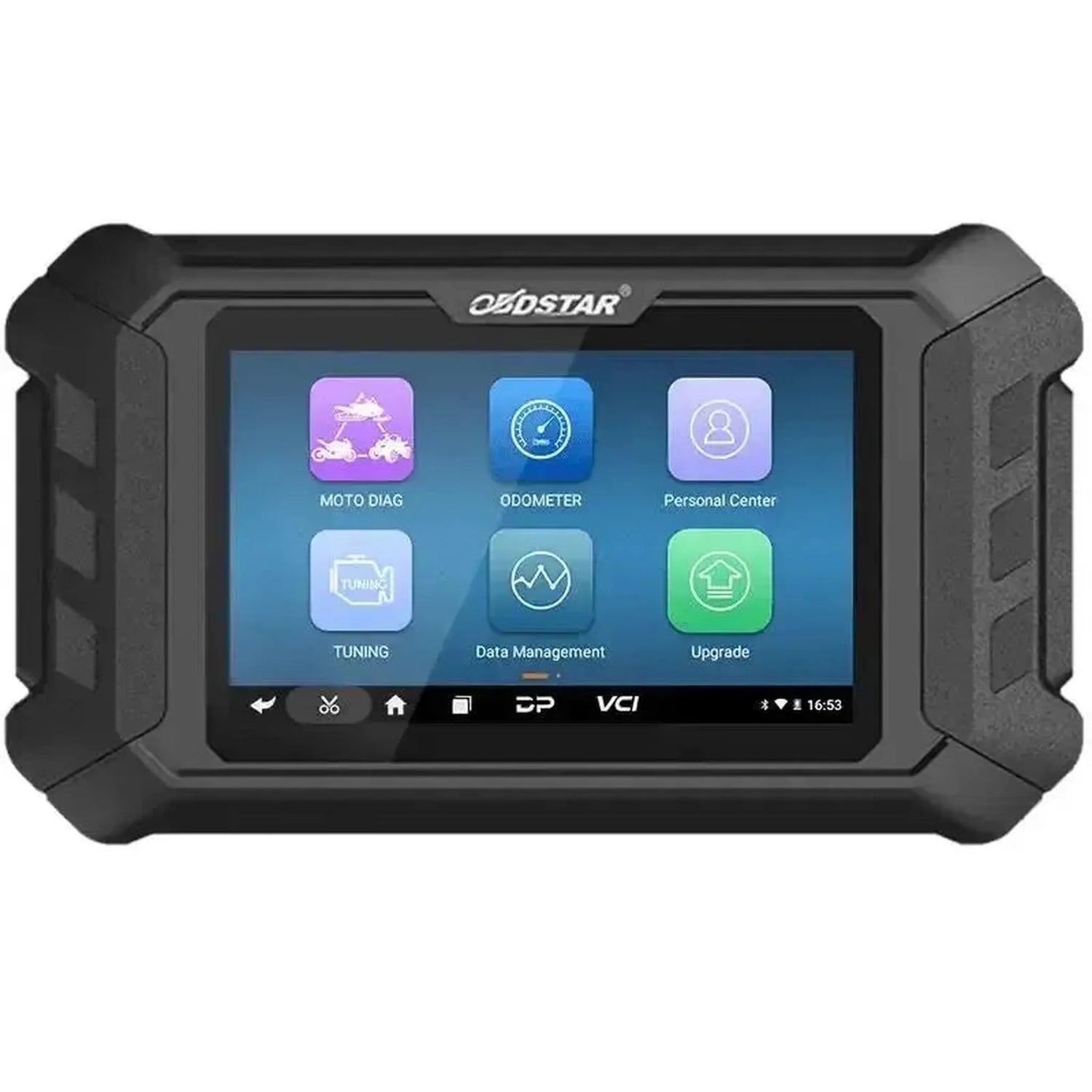

Den OBDSTAR MS50 STD er en diagnosticeringsenhed til motorcykler, knallertter, snescootere, ATV'er og UTV'er, udført som en bærbar tablet med en 5,0-tommers kapacitiv touchscreen på 800x480 pixels med Android 5.1.1. Internt findes en RK3128 quad-core ARM Cortex A7-processor med et 2600 mAh lithium-polymer batteri, udvidelig med et micro SD-kort op til 32 GB. Købet inkluderer en licens på 1 år.
Apparatet læser fejlkoder, viser live datastrømme som tekst, bølgeform eller instrumentpanel, udfører aktuatortest og understøtter kodning og programmering af styreenheder. Hvor det adskiller sig fra MS50 Basic er dækningen: STD'en tilføjer femten mærker, blandt andet KTM, Husqvarna, Hyosung, HM, Victory og otte kinesiske mærker med CFMoto i spidsen, og har desuden separate apps ODO Meter og Tuning. Hvad du faktisk kan gøre på en specifik motorcykel, afhænger af den installerede software og af den diagnosticeringsadapter, der hører til det pågældende mærkes tilslutning.
FORDELE
VIGTIGE BEMÆRKNINGER
Anvendelser og funktionaliteter
Enheden forbindes til motorcykelens diagnosepPort og får derved adgang til de tilstedeværende styreenheder.

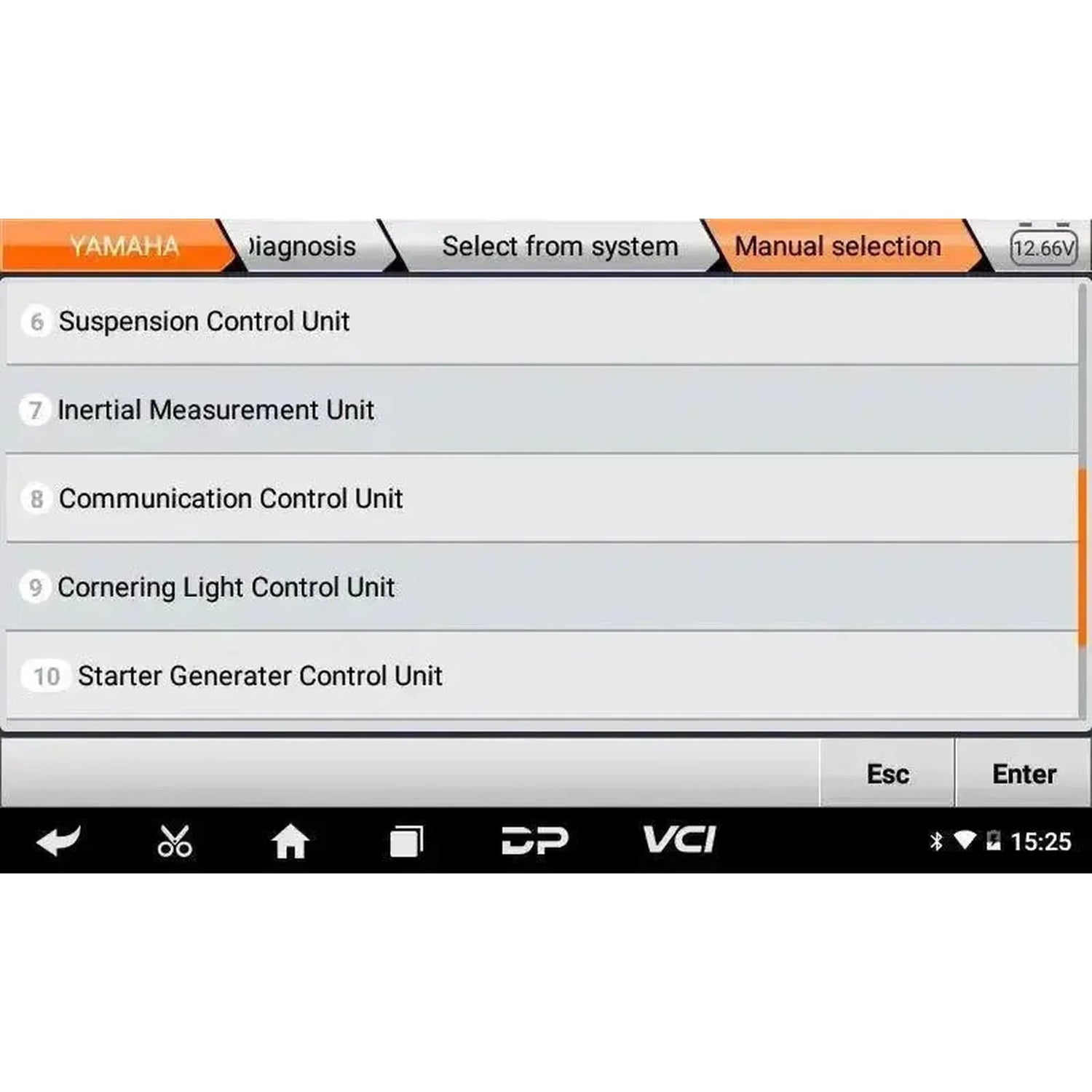

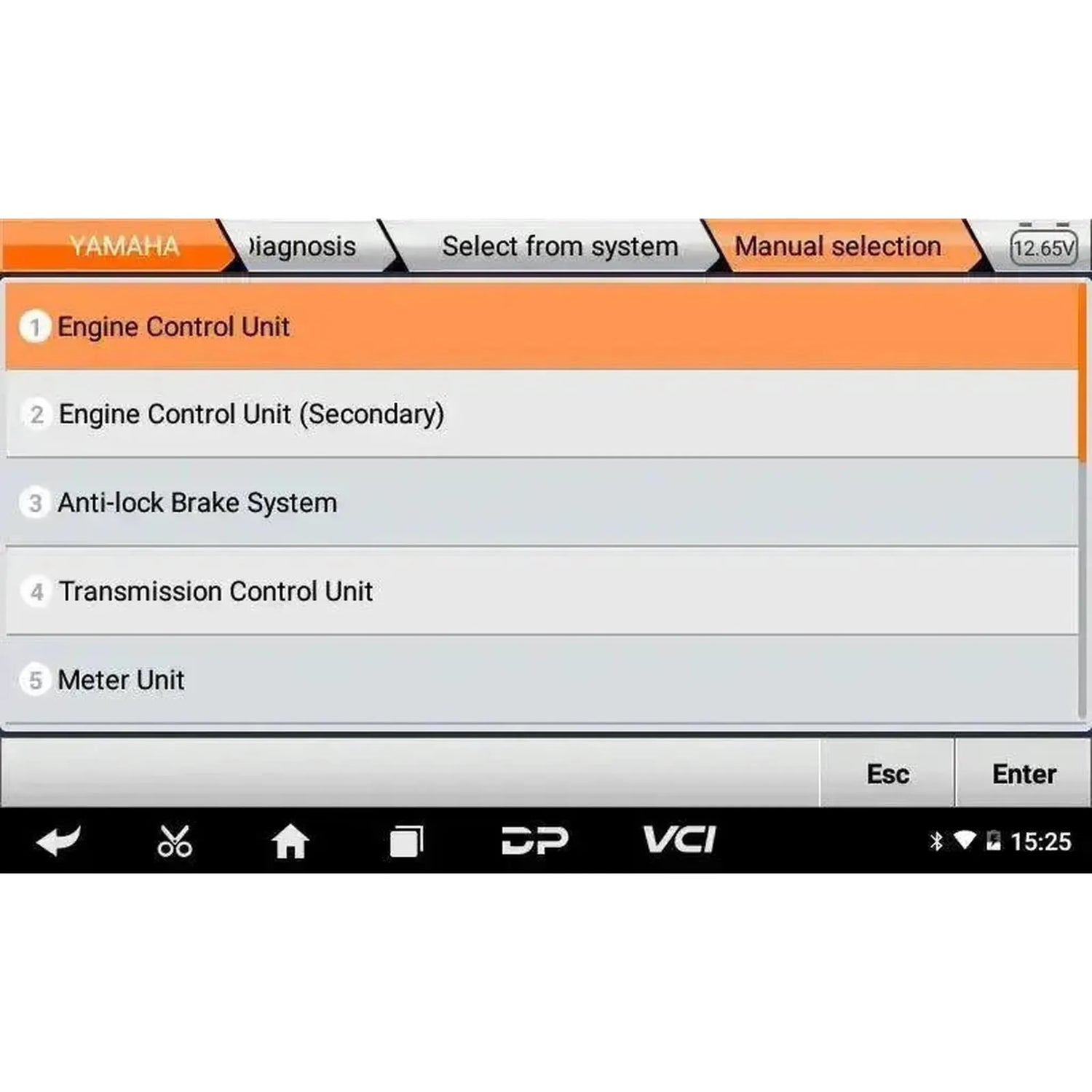

Systemer som du kan nå
- Motormanagement: Styreenheden til benzinindsprøjtning og tænding, hvor det meste af diagnosticeringen finder sted.
- ABS: Læs, styr og indstil ABS-modulet på modeller med ABS.
- Immobiliser: Startsperresystemet, til indlæring af nøgler og transpondere.
- Instrumentpanel: Speedometeret og dets styreenhed, inkl. kodning.
- Affjedring: Elektronisk reguleret suspension og luftaffjedring, hvor modellen har det.
- Styreomskiftere: De elektriske kontaktblokke venstre og højre på styret, kan diagnosticeres hver for sig.
- EPS: Elektrisk styreassistance på modeller som er udstyret hermed.
- BMS: Batteristyringssystemet på elektriske og hybride to-hjulere.
- Alarm og parkering: Alarmsystemet og parkeringsfunktionerne.
- TPMS: Dæktrykskontrolsystemet.
- Andre moduler: Hvilke andre der kan nåes, varierer efter mærke, model og årgang.
Det du kan gøre
- Automatisk scanning og VIN-genkendelse: Katalogisér alle tilgængelige moduler på én gang og identificer køretøjet automatisk.
- Læs og slet fejlkoder: Hent gemte og aktive koder fra styrenheder og tøm hukommelsen efter reparation.

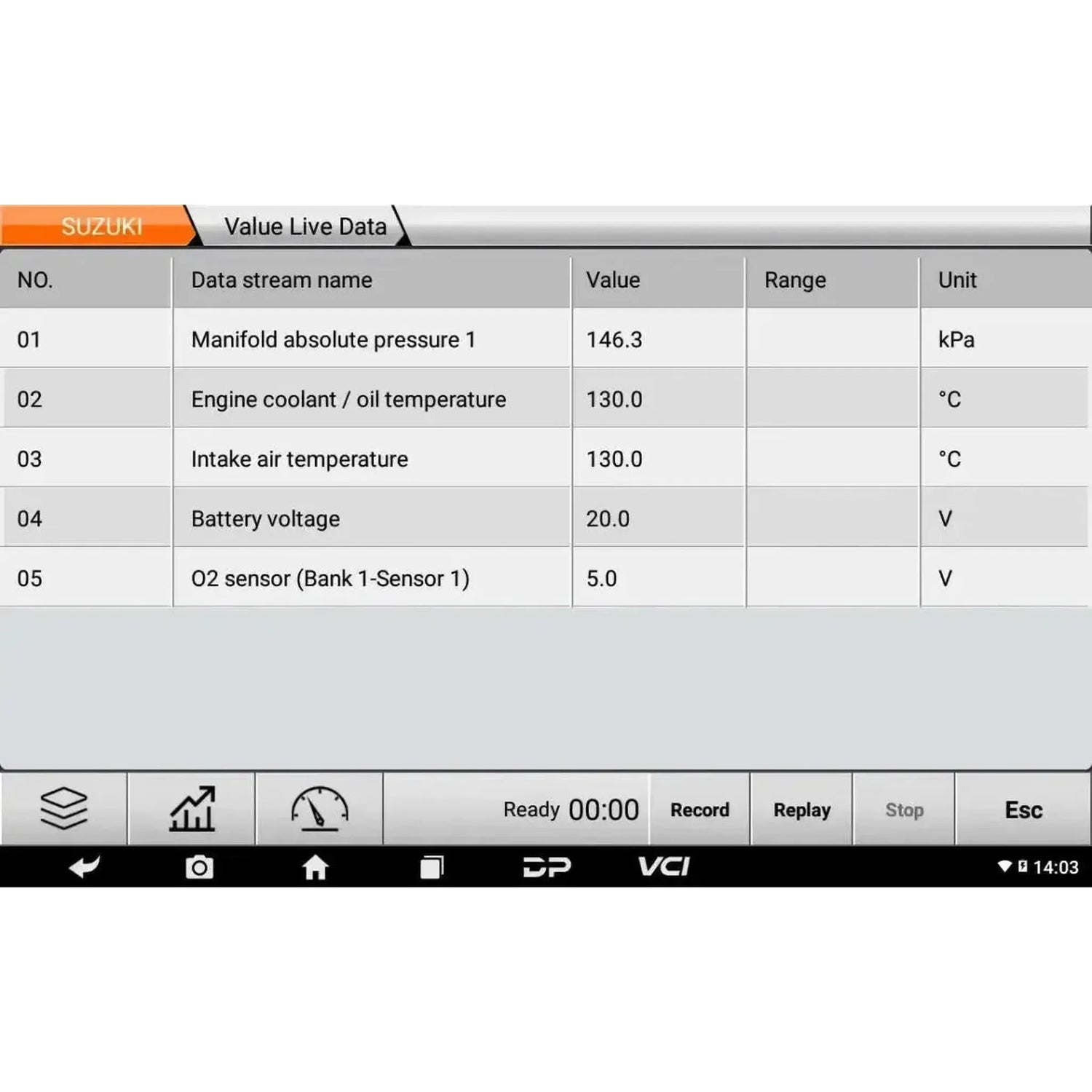

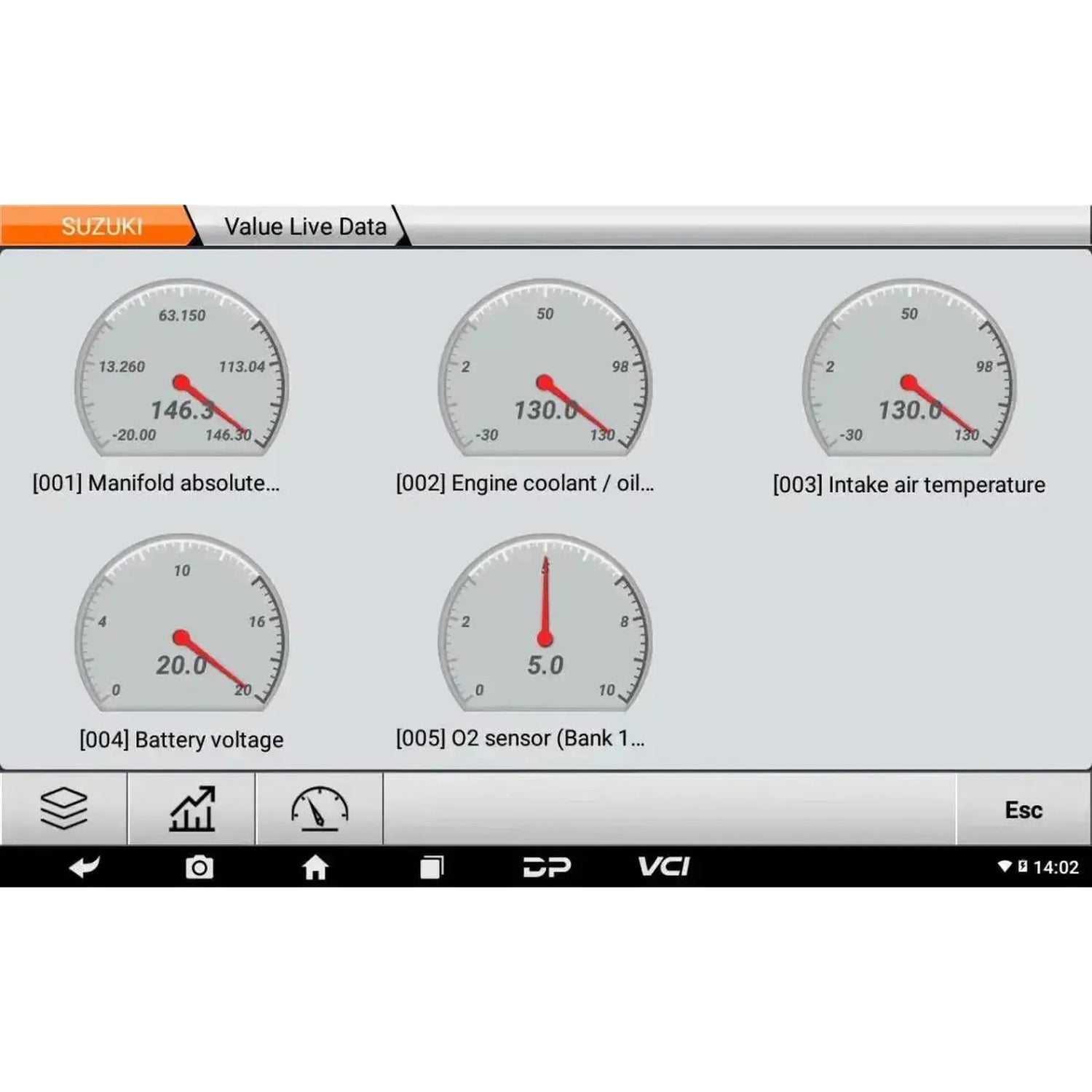

- Følg live data: Se sensor- og aktuatorværdier i realtid som tekst, bølgeform eller instrumentvisning.
- Optag og afspil data: Registrér en køretur og se senere tilbage for at lokalisere en fejl som ikke opstår efter ordre.
- Aktuatortests: Styr komponenter og aktuatorer enkeltvis for at bedømme funktionen uden demontering.
- Kod og program styreenheder: Kod og program moduler efter udskiftning, hvor køretøjssystemet tillader det.
- ECU-indstillinger og instrumentkodning: Indstil parametre i motormanagement og kod instrumentpanelet.
- Justér og omprogrammér indsprøjtning: Tilpas indsprøjtningen og omskriv indsprøjtningsdata på understøttede modeller.

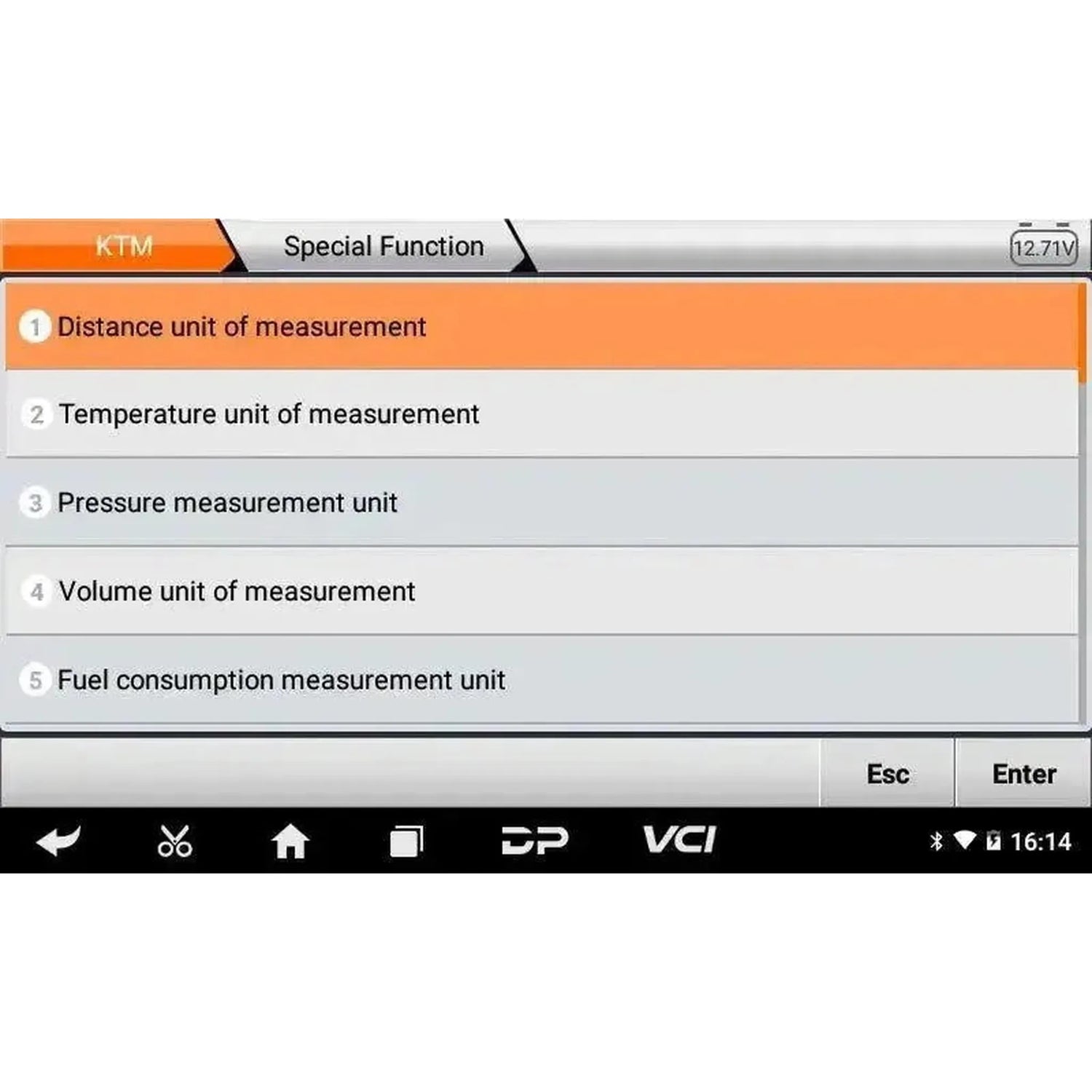

- Særlige justeringer: CIP-indstillinger, code-and-reset og mærkebundne procedurer fra OBDSTAR-databasen.
- Bemærk: Hvilke funktioner der er tilgængelige, varierer efter mærke, model og årgang.
Service- og vedligeholdelsesfunktioner
De tilgængelige funktioner varierer efter køretøjsmærke, model og årgang.
Motor og drivlinie
- Olieservice nulstilling: Nulstil vedligeholdelsesintervallet efter en olieskift.
- Gasspjæld indlæring: Indlær basisposition på det elektroniske gasspjæld efter rengøring eller udskiftning.
- Tomgang omdrejningstal indlæring: Kalibrér tomgang omdrejningstallet efter vedligeholdelse af indsugningssystemet.
- CO-justering: Justér CO-procenten for det korrekte blandingsforhold og emissionsværdier.
- Luft-brændstof-forhold nulstilling: Nulstil adaptionsværdierne fra motorstyringen.
- Lambdasonde-adaption nulstilling: Slet indlærte korrektionsværdier efter udskiftning af sonden.
- Motoradaption nulstilling: Slet generelle indlærte værdier efter reparation eller udskiftning af komponenter.
Transmission, bremser og øvrige
- Transmissionsadaption nulstilling: Nulstil indlærte skiftværdier fra transmissionsstyringsmodulet.
- ABS udluftning: Aktivér ABS-pumpen for at udlufte bremsesystemet efter vedligeholdelse.
- Dæktrykmonitorering nulstilling: Nulstil TPMS hvor det er til stede på motorcyklen.
- Kilometerstand korrektion: Justér den gemte stand på understøttede modeller.
- EOL-tilstand: Udfør End-of-Line-procedurer på understøttede styringsmoduler.
- Computerspeicher sletning: Fjern gemte data fra et styringsmodul for en ren udgangstilstand.

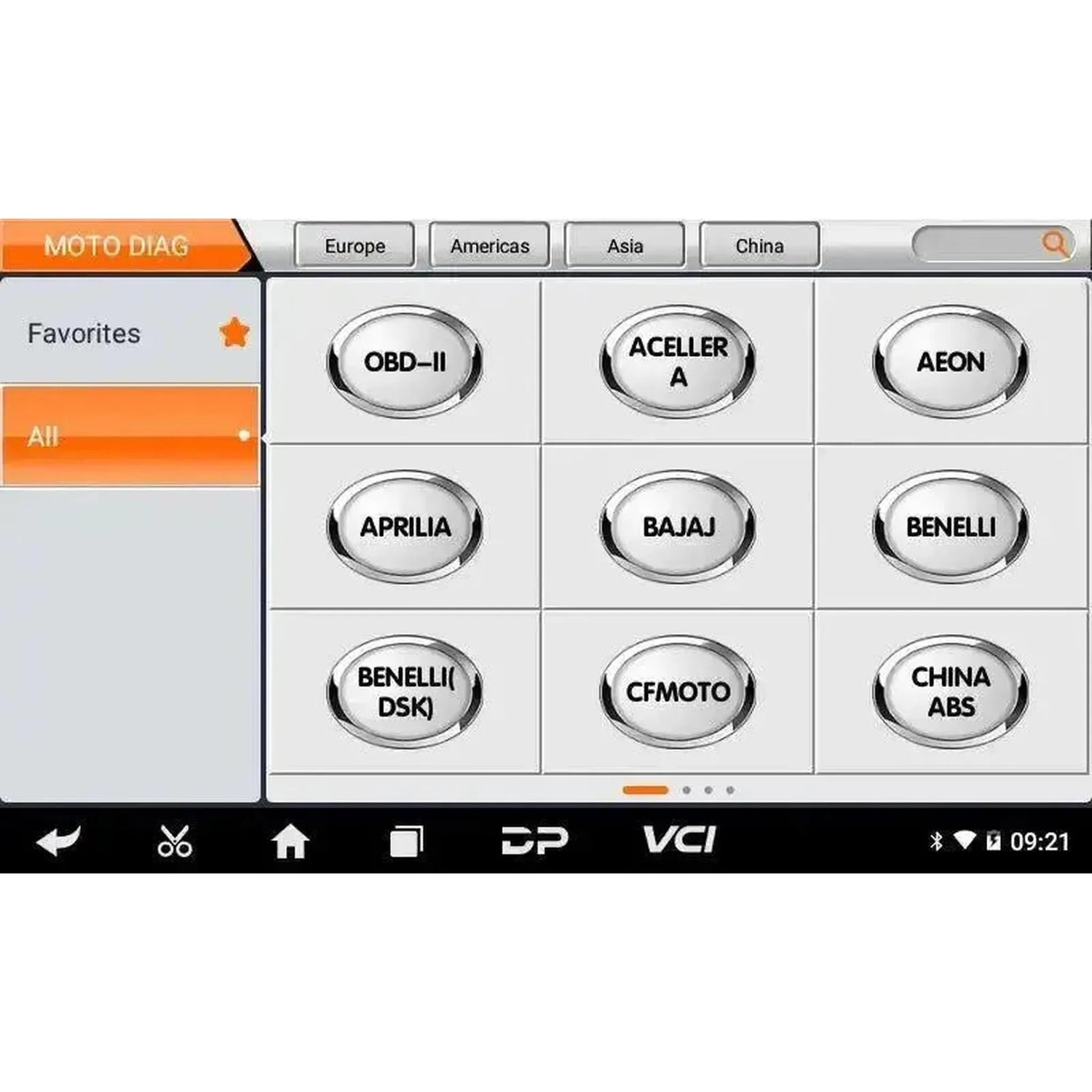

Understøttede køretøjsmærker
Kombinationen af mærke, model og årgang er afgørende, ikke kun mærket alene. OBDSTAR fordeler dækningen af MS50 STD over fire separate lister. Et mærke, der kun findes på kilometertalslisten, kan du derfor ikke læse fuldstændigt ud. For en række mærker er der desuden behov for en separat diagnosticeradapter; se listerne nedenfor.
Fuldstændig diagnosticering — motorcykel, snescooter, ATV og UTV
Fem og tredive mærker plus tre generiske tilgange.
- Europæisk: Aprilia, Benelli, HM, Husqvarna, KTM, Piaggio, Royal Alloy, Vespa
- Asiatisk: Aeon, Bajaj, Benelli DSK, Hartford, Hero, Honda, Hyosung, Kawasaki, Kymco, PGO, Royal Enfield, Suzuki, SYM, TVS, Yamaha
- Amerikansk: Acellera, Victory
- Kinesisk: CFMoto, Haojue, Lifan, Linhai, QJ Benelli, Shineray, Wuyang-Honda, XGJAO, Xindazhou Honda, Zontes
- Generiske indgange: Standard OBD, kinesiske ABS-systemer og kinesiske motorstyringssystemer.
Tellerafstilling via dump
Tyve mærker, hvor stillingen indstilles via det udlæste hukommelse fra instrumentpanelet.
- Europæisk: Aprilia, Benelli, BMW, Cagiva, Ducati, KTM, MV Agusta, Peugeot, Piaggio, Triumph, Vespa
- Asiatisk: Honda, Kawasaki, Kymco, Suzuki, Yamaha
- Amerikansk: Buell, Harley-Davidson
- Kinesisk: Haojue
- Generisk: Generic
BMW, Buell, Cagiva, Ducati, Harley-Davidson, MV Agusta, Peugeot og Triumph findes udelukkende på denne liste. På disse mærker udfører MS50 STD ingen fuldstændig systemdiagnose.
Kilometertalsjustering via OBD eller bench
KTM.
Tuning
Honda.

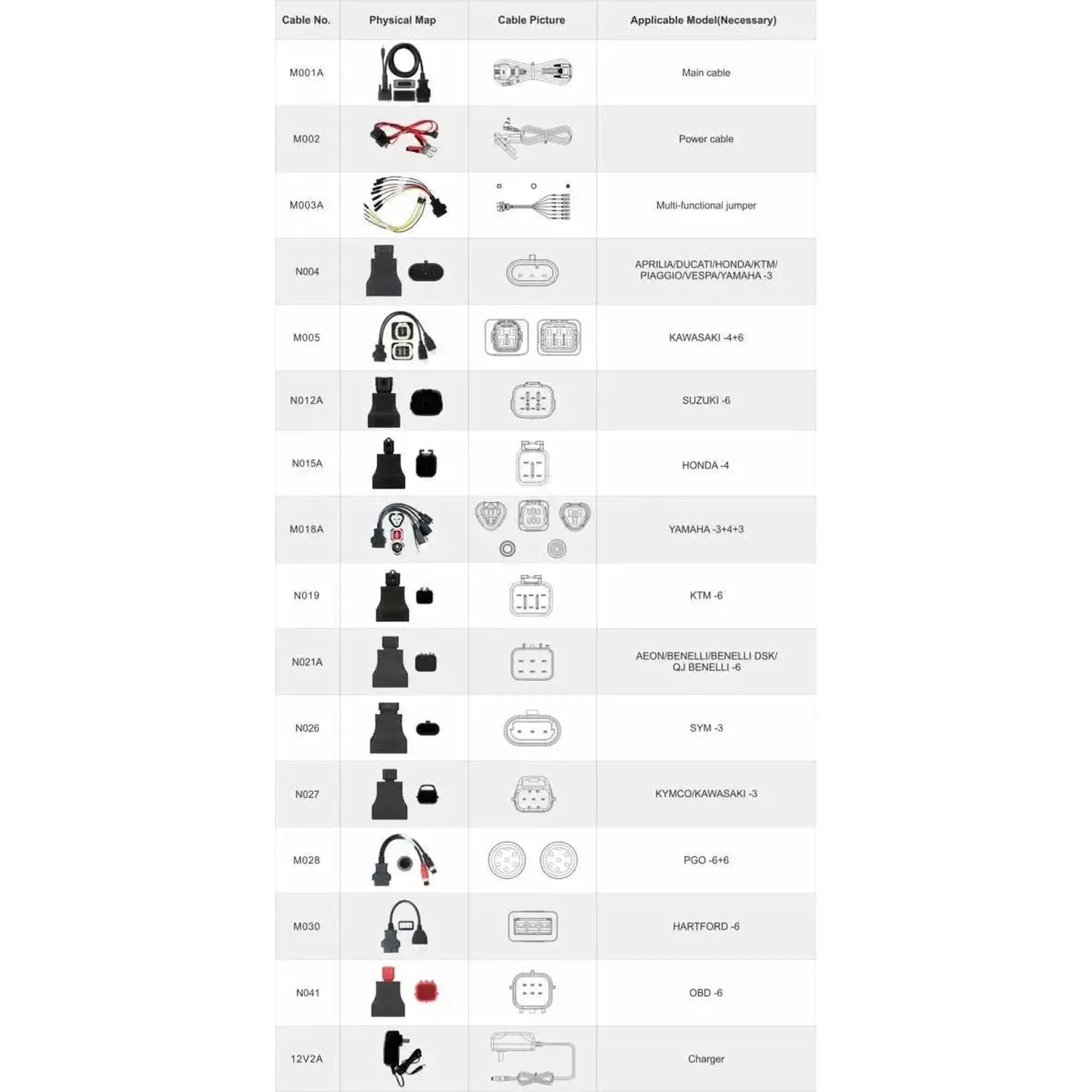

Medfølgende adaptere
I kassen følger tolv tilslutningsadaptere sammen med enheden, som dækker de mest almindelige tilslutninger.
- N004 diagnosticerings-adapter: Aprilia, Ducati, Honda, KTM, Piaggio, Vespa og Yamaha
- M005 diagnosticerings-adapter: Kawasaki
- N012A diagnosticerings-adapter: Suzuki
- N015A diagnosticerings-adapter: Honda
- M018A diagnosticerings-adapter: Yamaha
- N019 diagnose-adapter: KTM
- N021A diagnosticerings-adapter: Aeon, Benelli og forskellige kinesiske mærker
- N026 diagnosticerings-adapter: SYM
- N027 diagnosticerings-adapter: Kymco og Kawasaki
- M028 diagnose-adapter: PGO
- M030 diagnose-adapter: Hartford
- N041 OBD-adapter: Motorcykler med en standard Euro 5 6-polet OBD-forbindelse
Valgfrie adaptere
For mærker og stik, der ikke følger med i æsken, er løse adaptere tilgængelige. Nedenfor er de mest efterspurgte.
- M002A batteri-klemme-kabel: Ekstern strømforsyning til diagnosefladen eller køretøjet.
- M006, M008 og M009: Kawasaki-modeller med en afvigende diagnoseport.
- M013: Lifan og Suzuki.
- M014 og M023: Suzuki.
- M020: Aeon og Benelli.
- M022A: Benelli.
- M024 og M026: SYM.
- M025: Motorcykler med en standard 16-polet OBD-II port.
- M029 og M061: Yamaha.
- M045: Shineray.
- M046: Benellis ABS-system.
- M047: Vespa.
- M048: Aprilia.
- M052 og N052: Royal Enfield.
- M055: Honda.
- M056: Kymco.
- N001 konverter: Motorcykler med et ROJO- eller AVIC EFI-system.
Licens
- Løbetid: Et år fra første registrering af apparatet.
- Hvad updates tilføjer: Nye modeller, udvidelse af eksisterende mærker, ekstra service- og kodningsfunktioner og rettelser.
- Hvad der kræver en aktiv licens: Den seneste køretøjssoftware, opdateringer via WiFi og fjernunderstøttelse.
- Efter udløb: Apparatet fortsætter med at fungere med den senest installerede version; nye opdateringer bliver først tilgængelige igen efter fornyelse.
Opdateringslicens (forlængelse efter gratis periode)
Prisen på forlængelsen kan variere lidt. Har du enheden allerede? Så beder vi om serienummeret efter din bestilling.

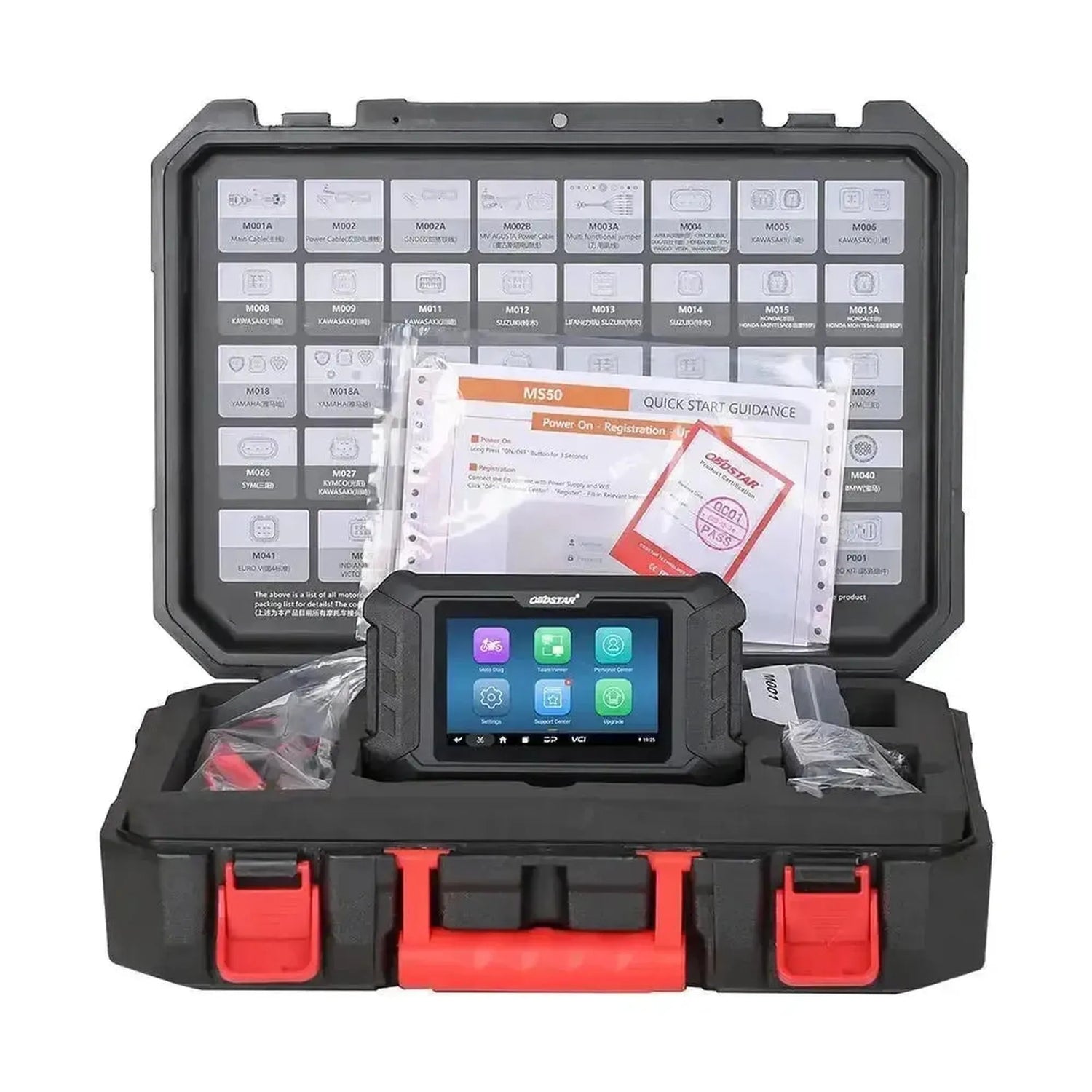

Pakkeindhold
- 1x OBDSTAR MS50 STD diagnosticeringsenhed
- 1x 12V2A oplader
- 1x M001A hovedkabel
- 1x M002 strømkabel
- 1x M003A multifunktionel jumperkabel
- 1x N004 diagnoseadapter (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha)
- 1x M005 diagnoseadapter (Kawasaki)
- 1x N012A diagnoseadapter (Suzuki)
- 1x N015A diagnoseadapter (Honda)
- 1x M018A diagnoseadapter (Yamaha)
- 1x N019 diagnose-adapter (KTM)
- 1x N021A diagnoseadapter (Aeon/Benelli/diverse kinesiske mærker)
- 1x N026 diagnoseadapter (SYM)
- 1x N027 diagnoseadapter (Kymco/Kawasaki)
- 1x M028 diagnose-adapter (PGO)
- 1x M030 diagnose-adapter (Hartford)
- 1x N041 OBD-adapter
Tekniske specifikationer
General
- The manufacturer of the diagnostic device. Useful if you already know which brand works well in your workshop.Brand
- OBDSTAR
- Whether it is a tablet, a standalone handheld unit, a dongle with an app, or an interface for a PC.Type of device
- Diagnostic tablet
- Which types of vehicles or machines the device supports. An engine tester, for example, will not work on a truck.Vehicle types
- Motorcycles
- Mopeds
- ATVs and UTVs
- Snowmobiles
- How many vehicle brands the device can read. The more brands, the more often it can be used in a workshop with a wide range of vehicles.Number of brands
- 35 brands
- Which parts of the world the supported brands come from. This shows whether American or Chinese vehicles are also covered.Brand origin
- European brands
- Asian brands
- American brands
- Chinese brands
Diagnostics
- The device shows sensor readings while the engine is running. This lets you check whether a component is working correctly.Live data
- Ja
- The device can operate components directly, such as a fan or valve. This allows you to test them without removal.Active tests
- Ja
- The device recognises the vehicle automatically by its chassis number, saving time searching through menus.Automatic vehicle recognition
- Ja
Special functions
- Adjusting control unit settings, for example after replacing a component. Required for more than just reading data.ECU coding
- Ja
- Installing new software in a control unit. Useful when replacing an ECU or resolving software faults.ECU programming
- Ja
- A technician from the manufacturer can view and assist remotely via the internet. Useful for difficult faults.Remote assistance
- Ja
Service and maintenance
- Resetting the service light and maintenance interval after an oil change. One of the most commonly used functions in a workshop.Oil reset
- Ja
- Removing air from the ABS braking system after brake work, so the brake feels correct again.ABS bleeding
- Ja
- Resetting the tyre pressure monitoring system or relearning sensors after a tyre change.Tyre pressure reset (TPMS)
- Ja
Hardware
- The system the device or app runs on. For a dongle, this determines compatibility with your phone.Operating system
- Android 5.1.1
- The screen size. A larger screen is easier to read, while a smaller device is more convenient in the vehicle.Screen size
- 5.0 inch
- The number of pixels on the screen. The higher this is, the sharper graphs and text appear.Screen resolution
- 800 x 480 pixels
- The number of cores and the speed of the processor. A faster processor loads menus and scans more quickly.Processor
- 4-core
- The maximum size of a memory card you can add. Useful if you want to store many reports or large amounts of data.Memory expansion
- 32 GB
- How much energy the built-in battery holds. A larger battery lasts longer between charges.Battery capacity
- 2.600 mAh
- Whether the device has Wi-Fi. This allows you to install updates and share reports without a cable.Wi-Fi
- Ja
Licence
- How long you receive free new software and vehicle coverage. After this, updates often require payment.Free updates
- 1 year
Dimensions and weight
- The length, width and height of the device, showing how well it fits in your hand or toolbox.Dimensions
- 198 x 115 x 31 mm
- How heavy the device is. A light device is more comfortable to hold for long periods.Weight
- 0.7 kg
Øvrige specifikationer
- Produkttype
- Diagnosticeringsapparat

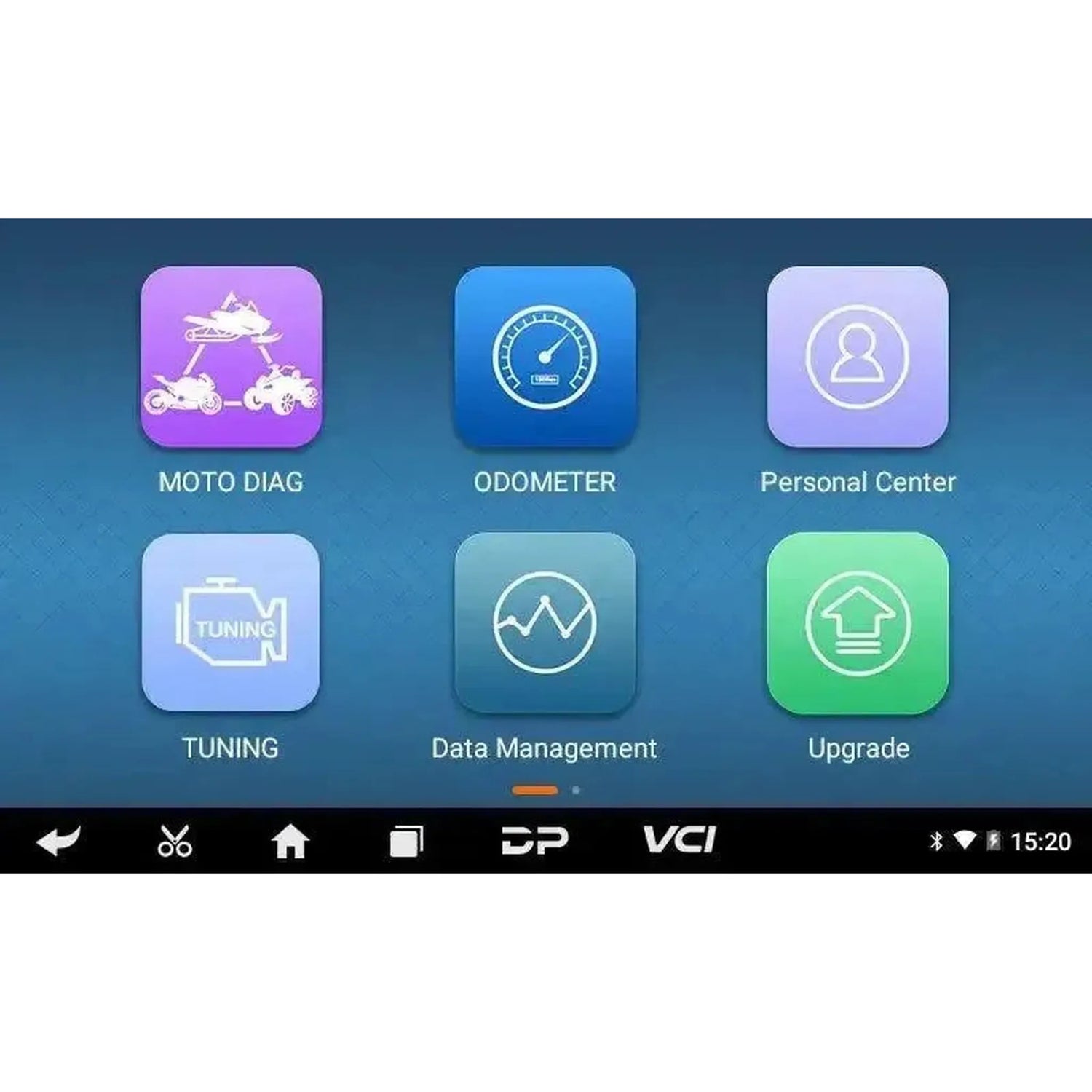

- Apps
- MOTO Diag, ODO Meter og Tuning
- Processor
- RK3128 quad-core ARM Cortex A7
- Medfølgende adaptere
- 12 tilslutningsadaptere
- Driftstemperatur
- -20 °C til 55 °C
- Lagertemperatur
- -20 °C til 70 °C
