Topdiag  |  SKU: B0180

TopDiag P200 | Kredsløbstester

5,0 ud af 5 stjerner, 1 anmeldelse
Regulær pris
€147,95 inkl.
€122,27 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

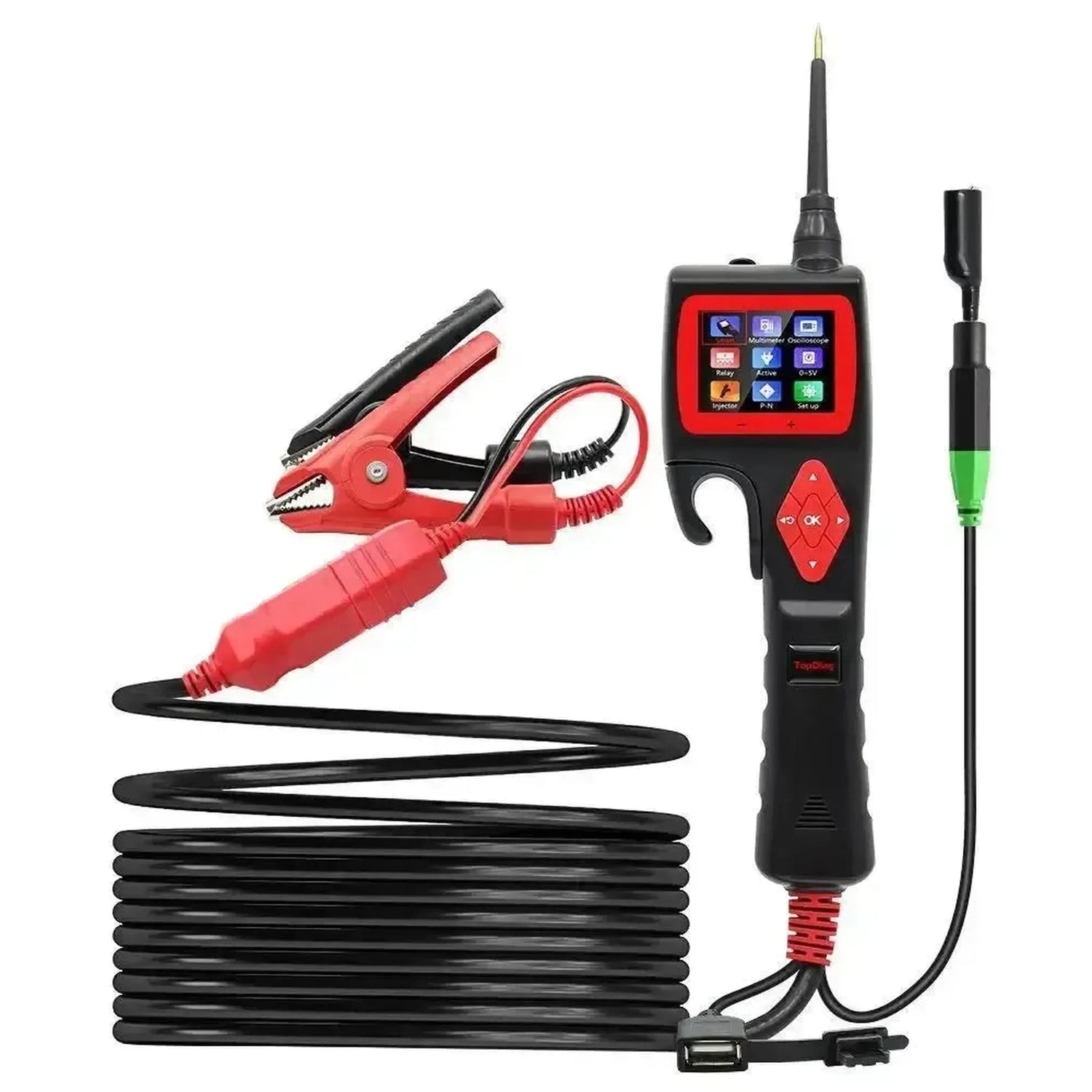

TopDiag P200 er en kredsløbstester med multimeter og oscilloskop til 12 V- og 24 V-køretøjer. Den forsynes af køretøjets batteri og fungerer fra 9 til 30 V. Den måler spænding fra 0,1 V, modstand fra 1 Ω til 200 kΩ og strøm op til 18 A, og viser signaler som kurve i oscilloskoptilstand.

I Smart-tilstand genkender den selv, om der er spænding eller modstand. Der er separate tests for relæer, injektorer, dioder og polaritet, og du kan aktivere komponenter op til 18 A. En justerbar 0–5 V strømforsyning simulerer sensorsignaler. En justerbar strømafbryder og en 25 A sikring beskytter testeren og køretøjet. Alt er samlet i en opbevaringskuffert.

FORDELE

✔Multimeter og oscilloskop — Måling og visning af signaler i én tester.
✔Strøm op til 18 A — Også kontinuerligt, til måling og aktivering.
✔Relæ- og injektortest — Med eget testkabel.
✔Justerbar strømafbryder — Overbelastningsgrænsen kan indstilles selv.

BEMÆRK

✕Fungerer fra 9 V — Ved et fladt batteri starter den ikke.
✕Strømforsyning fra batteriet — Fungerer kun tilsluttet køretøjets batteri.
✕Større end en pen-tester — Med kuffert ca. 1,8 kg.
✕Vær forsigtig ved aktivering — Plus eller jord på en forkert ledning kan beskadige elektronikken.

Anvendelser og funktioner

P200 er beregnet til montører og bilelektrikere, der ud over kabelføring også vil kontrollere sensorer, aktuatorer, relæer og injektorer.

Måling

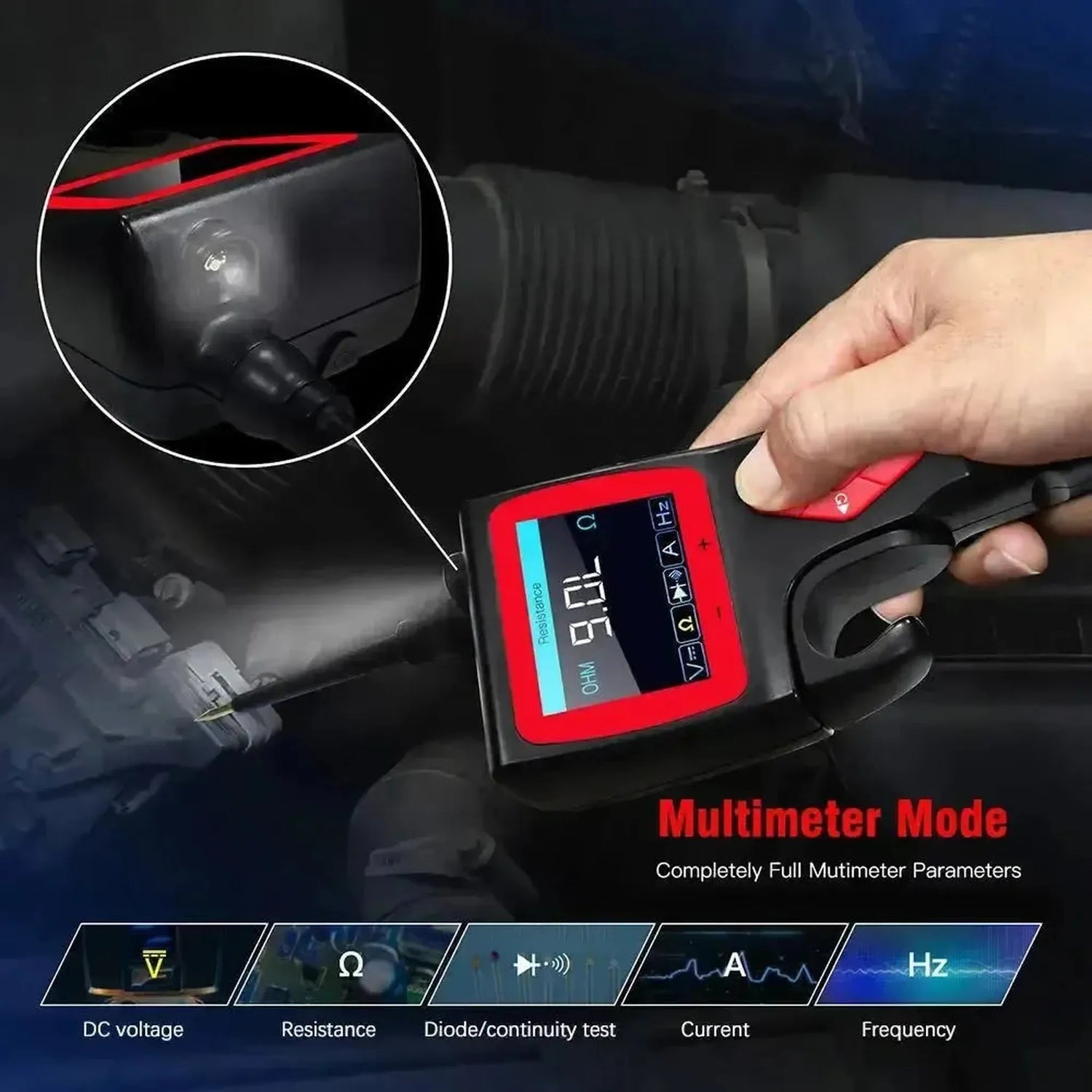

  • Multimeter: Spænding, modstand, diode, gennemgang, strøm og frekvens.
  • Oscilloskop: Signaler som kurve på skærmen.
  • Smart-tilstand: Genkender selv spænding eller modstand.
  • Polaritet: Test af plus- og minuspolaritet.

Test og aktivering

  • Relætest: Med det medfølgende relætestkabel.
  • Injektortest: Styring og kontrol af injektorer.
  • Aktivering af komponenter: I hånden eller i køretøjet, op til 18 A.
  • 0–5 V strømforsyning: Simulering af sensorsignal.

Sådan bruger du den

  1. Tilslutning: Slut testeren til køretøjets batteri.

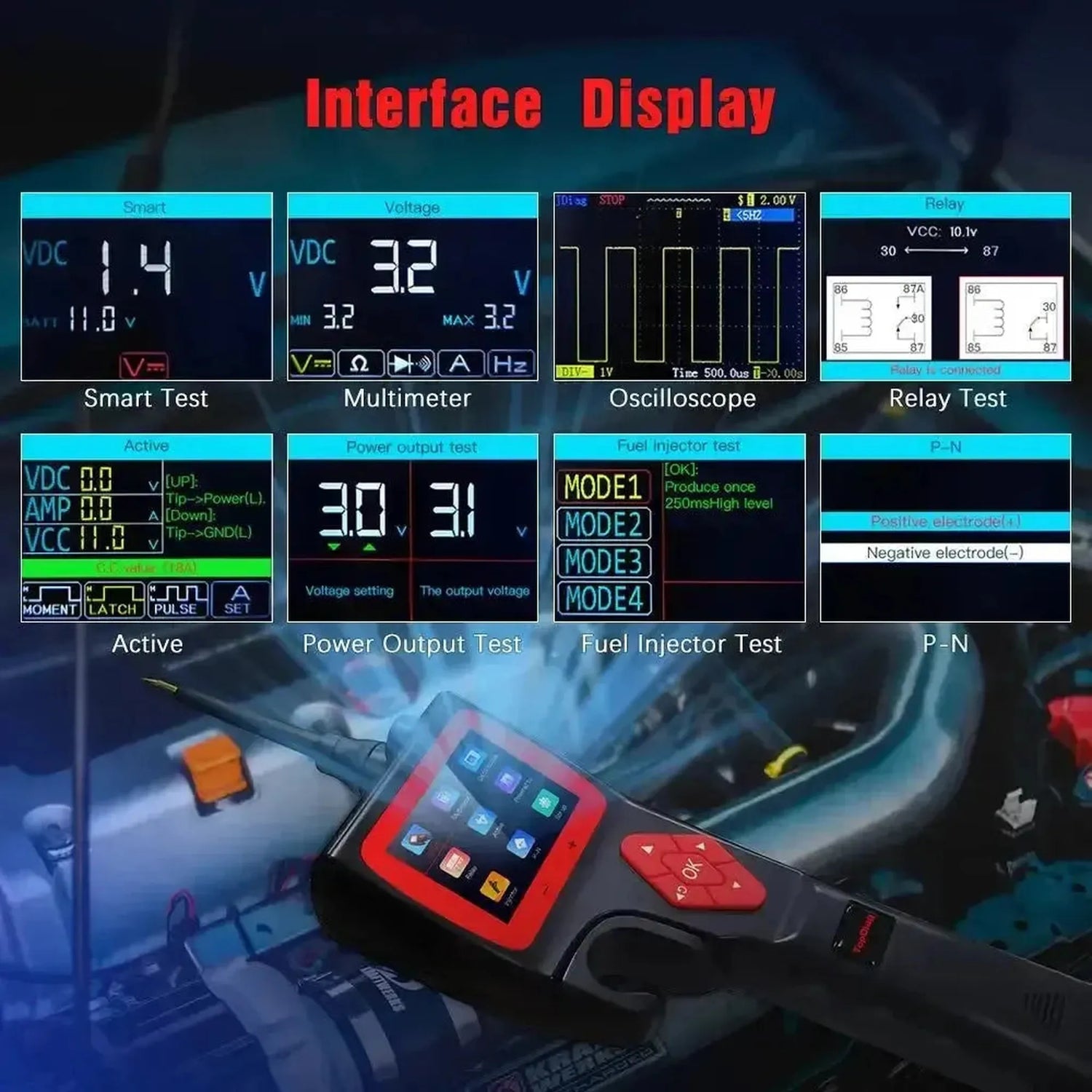

  2. Valg af tilstand: Smart, multimeter, oscilloskop, relæ eller injektor.
  3. Måling: Berør målepunktet og aflæs skærmen.
  4. Aktivering: Sæt plus eller jord på en komponent for at teste den.
  5. Opdatering: Opdater softwaren online.

Særlige funktioner og muligheder

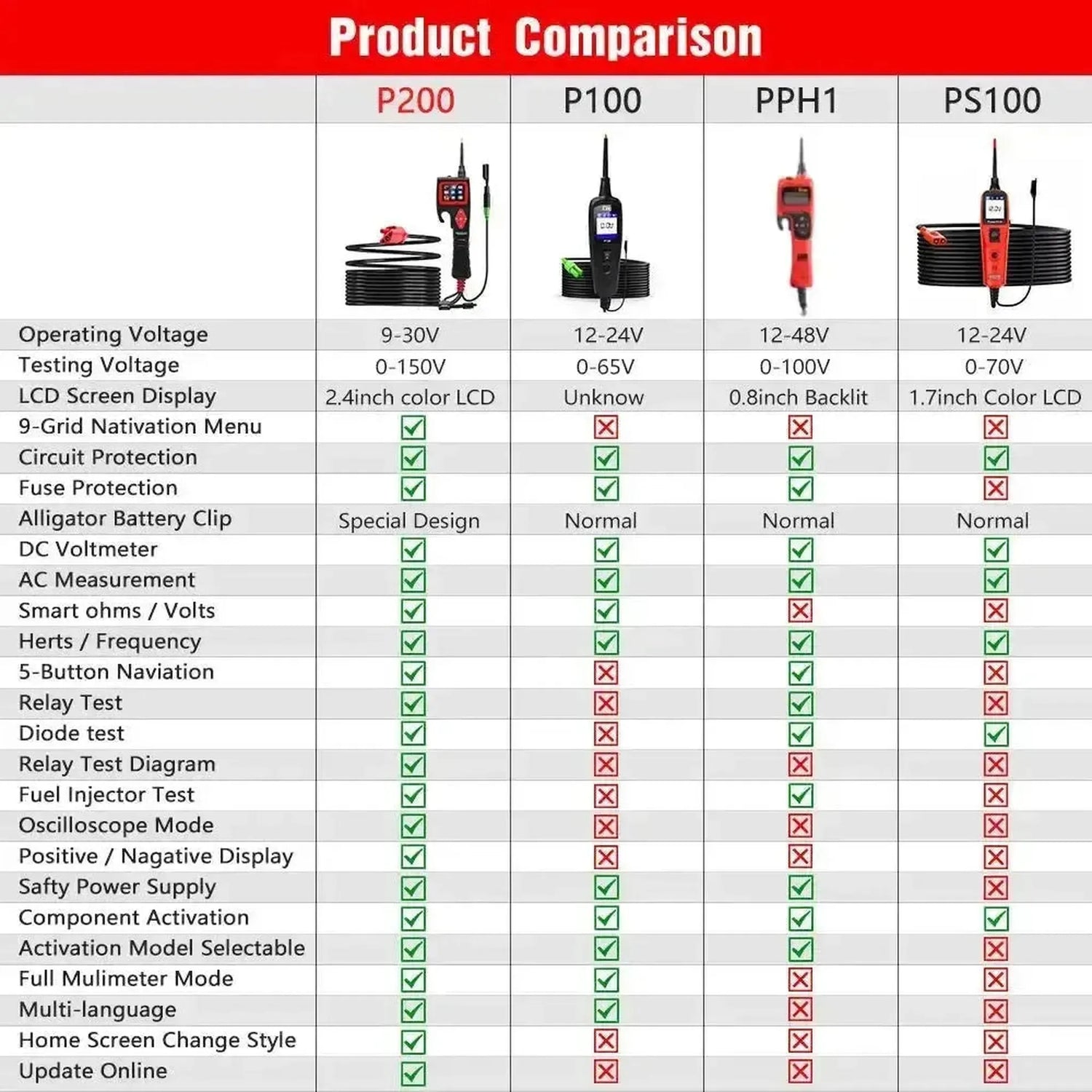

Det der adskiller P200 fra en almindelig power probe:

  • Farveskærm: TFT, 320 × 240, baggrund kan indstilles.
  • Justerbar sikkerhed: Vælg selv overbelastningsgrænsen for strømafbryderen.
  • Online opdateringer: Nye funktioner via en opdatering.
  • Flersproget: Menu på flere sprog.

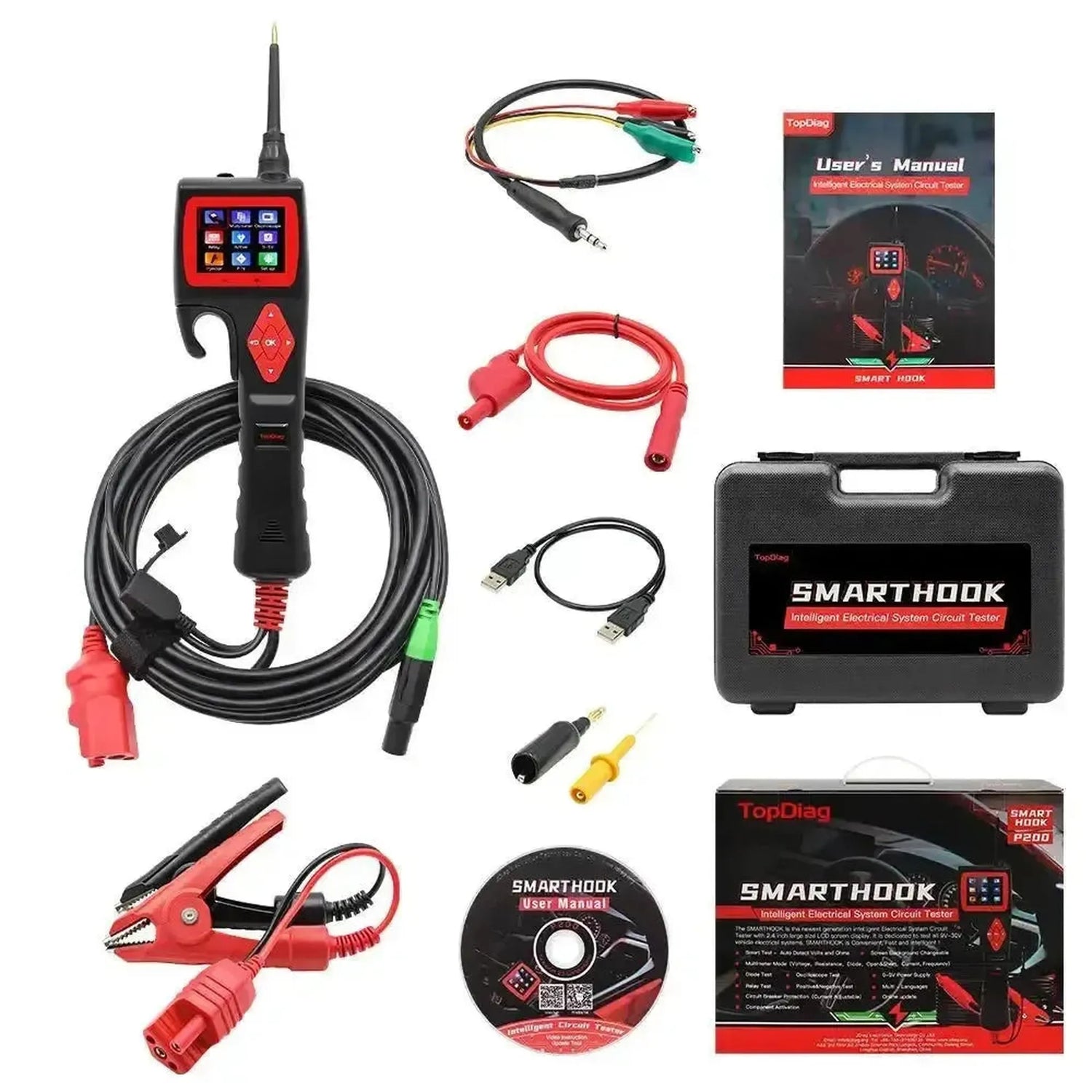

Pakkens indhold

  • 1x TopDiag P200
  • 1x Kobbermålepunkt
  • 1x Forbindelseskabel
  • 1x Batteriklemme, rød og sort
  • 1x Relæ-testkabel
  • 1x Målepunktadapter
  • 1x Sikring 25 A
  • 1x Opbevaringskuffert
  • 1x Brugermanual
💡
Godt at vide: Brug altid 0–5 V-forsyningen og ikke aktiveringsfunktionen til 5V-sensorkredsløb. En fuld 12 eller 24 V på en sensor- eller datalinje kan beskadige styreenheden.

Tekniske specifikationer

Generelt

Det mærke, der producerer testeren.Mærke
TopDiag
Hvilken type apparat det er. En kredsløbstester kontrollerer strøm og stel, en kabelsøger finder ledninger og kortslutninger.Testertype
Kredsløbstester
Hvilken systemspænding testeren kan tilsluttes. Ved test af lastbiler skal De bruge 24 V eller mere.Egnet til systemspænding
9 til 30 V
Hvor testeren henter sin strøm. Via køretøjets batteri eller kredsløbet skal der ikke skiftes batterier.Strømforsyning
Via køretøjets batteri

Måling

Mellem hvilke spændinger testeren måler nøjagtigt. Et større område er en fordel ved tungere køretøjer.Måleområde jævnspænding
0,1 til 100 V
Hvilke modstande testeren kan måle, f.eks. på sensorer eller ledninger.Måleområde modstand
0 til 200 kΩ
Om testeren kan vise et signal som graf. Så kan De se fejl, som en almindelig måling overser.Oscilloskop
Ja

Testfunktioner

Testeren kan sende strøm til komponenter som en motor eller pære, så De kan se, om de fungerer.Aktivering af komponenter
Ja
Testeren hjælper med at finde stedet for en kortslutning eller en knækket ledning. Det sparer megen søgetid.Fejlsøgning af kortslutning og kabelbrud
Ja
Testeren registrerer selv, om der er plus, stel eller intet på et punkt. Praktisk til hurtigt arbejde.Automatisk test
Ja
Kontrollerer, om en ledning eller forbindelse leder strøm.Gennemgangstest
Ja
Viser, om der er plus eller minus på en tilslutning.Kontrol af polaritet
Ja
Kontrollerer, om en diode kun leder strøm i én retning.Diodetest
Ja
Testeren kan styre injektorer med pulser for at kontrollere, om de fungerer korrekt.Injektortest
Ja
Kontrollerer, om et relæ skifter korrekt.Relætest
Ja
Testeren kan også kontrollere batteriets tilstand.Batteritest
Ja

Skærm og betjening

Antallet af billedpunkter på skærmen. Flere pixels giver et skarpere billede.Skærmopløsning
320 x 240 pixels
Testeren afgiver et bip eller en tone, så De ikke hele tiden behøver at se på skærmen.Lydsignal
Ja

Beskyttelse

Mod hvilke fejl testeren beskytter sig selv og køretøjet. Det forhindrer skader ved forkert tilslutning.Beskyttelser
  • Overstrøm
  • Kortslutning

Mål og vægt

Ved hvilke temperaturer testeren kan bruges, f.eks. på et koldt værksted.Driftstemperatur
0 til 60 °C
Ved hvilke temperaturer testeren kan opbevares sikkert.Opbevaringstemperatur
-40 til 70 °C

Øvrige specifikationer

Type
Kredsløbstester med multimeter og oscilloskop
Driftsspænding
9 til 30 V, forsynet af 12V- eller 24V-batteri
Modstand
1 Ω til 200 kΩ
Strøm
0 til 18 A, kontinuerlig 18 A
Specielle tests
Relæ, injektor, diode, polaritet
Forsyning fra
0 til 5 V justerbar
Beskyttelse
Justerbar strømafbryder, sikring 25 A
Display
TFT-farveskærm, 320 × 240
Vægt
Ca. 1,8 kg inklusive kuffert
