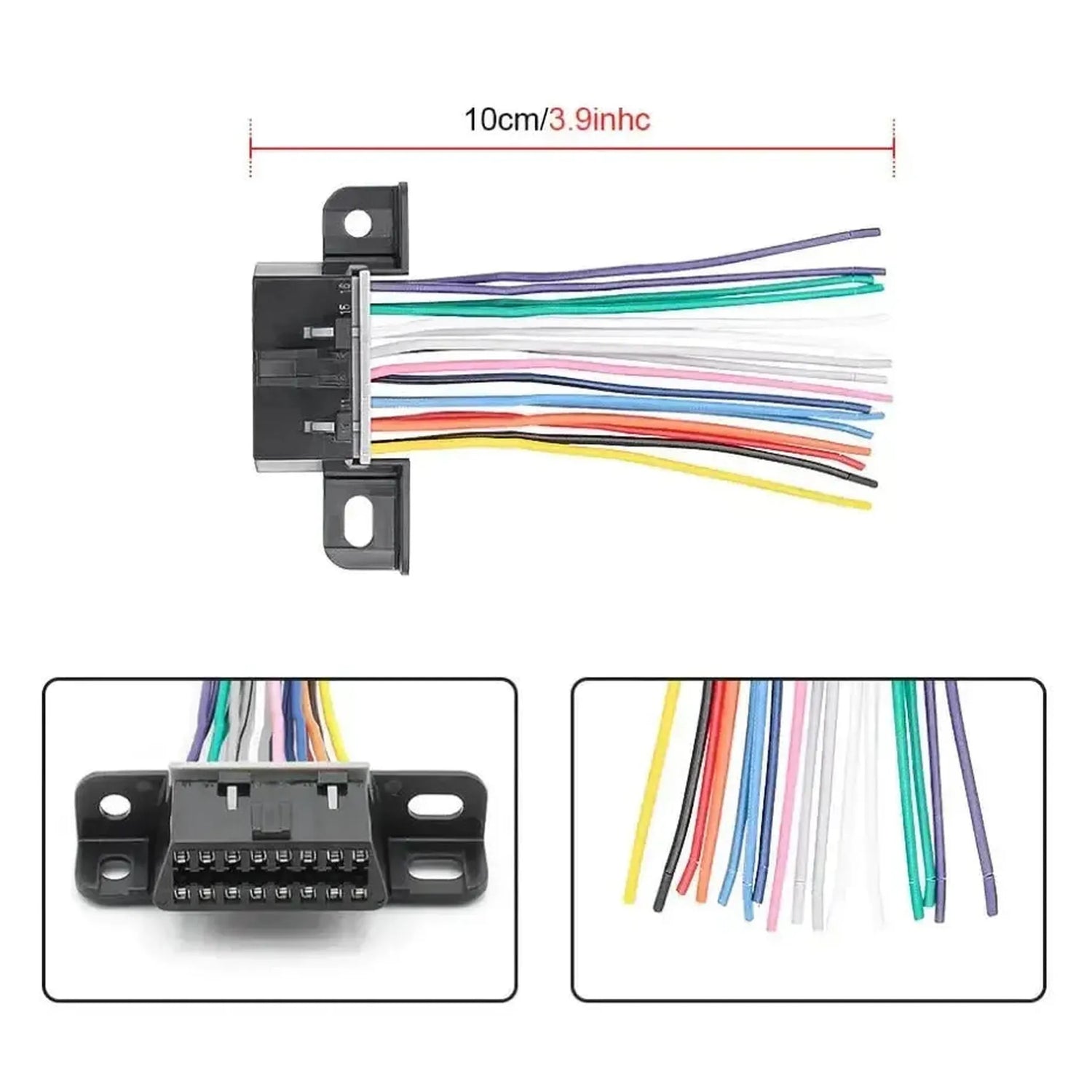

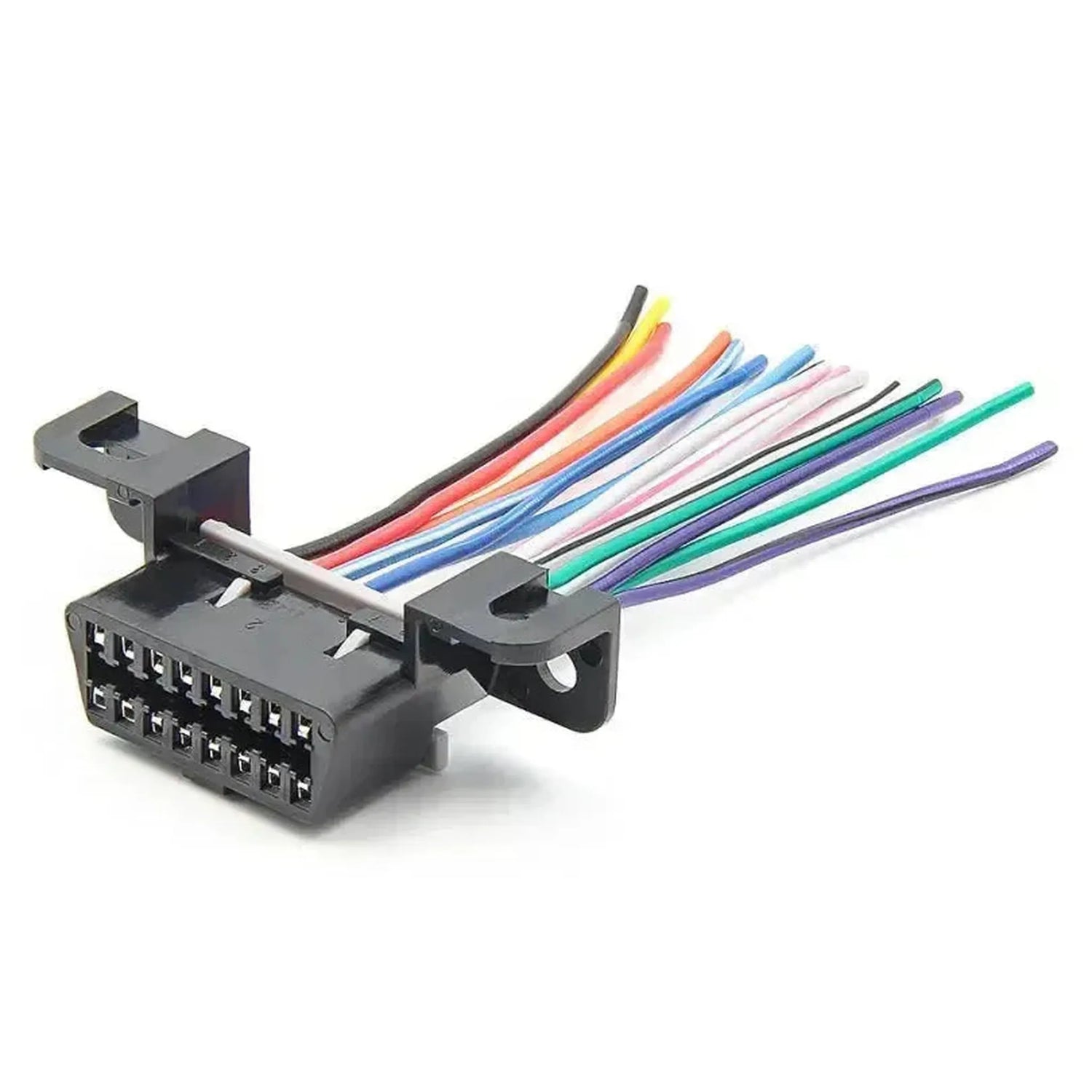

Den 16-polet OBD2-port er en hunlig J1962-stik med en kort ledningsbund på 10 cm, der ender i 16 løse, åbne endekablerled. Dette produkt er beregnet til at skabe tilpasset ledningsføring, udføre reparationer eller udskifte en beskadiget diagnosticeringsport i et køretøj. Den korte kabellængde er ideel til kompakte installationer i begrænset plads.
Takket være de åbne endekablerled tilbyder dette produkt fleksibilitet ved installationen, så hver pin kan tilsluttes individuelt til køretøjets tilsvarende systemer, såsom CAN-bus, K-line, strøm og jord. Stikket er udstyret med integrerede monteringskonsoller med skruehuller, hvilket muliggør en stabil og fast installation i et instrumentbræt eller panel.
FORDELE
OPMÆRKSOMHEDSPUNKTER
Anvendelse og funktionalitet
Denne OBD2-stik giver grundlag for at skabe en tilpasset diagnosticeringsforbindelse eller til reparation af en beskadiget port.
- Tilpasset installation: Muliggør integration af en OBD2-port i projektvoertuiger, racerbiler eller ældre køretøjer, der bliver udstyret med en moderne ECU.
- Reparation: Fungerer som en erstatningsdel for en beskadiget, slidt eller korroderet fabriksmonteret OBD2-port.
- Testopstillinger: Egnet til indbygning i testbænke, simulatorer eller prototyper, hvor en OBD2-grænseflade er påkrævet.
- Fleksibel ledningsføring: De 16 åbne ledningsender kan tilsluttes køretøjets elektriskeringssystem i henhold til kravene fra en specifik anvendelse eller et diagnosticeringsprotokol.

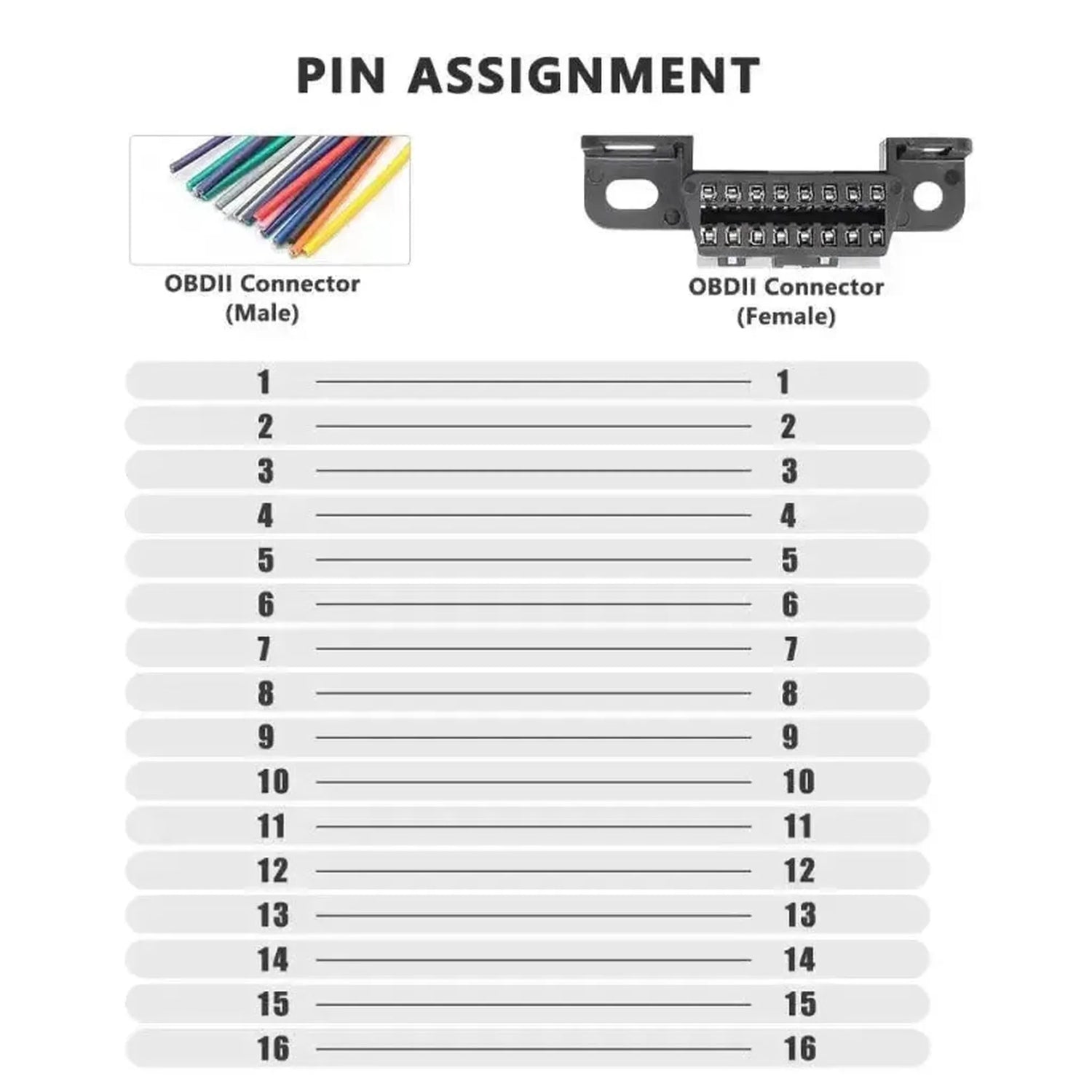

Standard OBD2-pinudlayout (reference)
16-polet J1962-stikket har en standardiseret pinkonfiguration til kommunikations- og forsyningsledninger. De øvrige pins udfyldes merkespesifikt.
- Pin 4: Chassisjord
- Pin 5: Signaljord
- Pin 6: CAN-High (ISO 15765-4, SAE J-2284)
- Pin 7: K-Line (ISO 9141-2 / ISO 14230-4 KWP2000)
- Pin 10: J1850 Bus- (SAE J1850 PWM/VPW)
- Pin 14: CAN-Low (ISO 15765-4, SAE J-2284)
- Pin 15: L-Line (ISO 9141-2, valgfri)
- Pin 16: Batteri +12 V (permanent forsyning)
- Pins 1, 3, 8, 9, 11, 12 og 13: Tilgængelig til OEM-specifikke funktioner (varierer efter producent)
Kompatible køretøjer
Dette produkt er en universel komponent og er ikke specifik for et bestemt mærke eller model. Det er designet til tilpassede installationer og reparationer i forskellige anvendelser, herunder:
- Personbiler
- Lette erhvervskøretøjer
- Projektvoertuiger og kit-biler
- Testbænke og simulatorer
- Gør-det-selv elektronikprojekter
Pakkeindhold
- 1x 16-polet OBD2-port (hunlig) — 16 åbne endekablerled (10 cm)
Tekniske specifikationer
| Specifikation | Beskrivelse |
|---|---|
| Forbindelse 1 | 16-polet OBD2 (J1962) hun |
| Forbindelse 2 | 16x åbne endekabeltyper |
| Kabellængde | Cirka 10 cm |
| Montering | Integrerede monteringskonsoller med skruehuller |
| Understøttede protokoller | ISO 15765-4 (CAN), ISO 9141-2, ISO 14230-4 (KWP2000), SAE J1850 PWM/VPW |
