Jaltest  |  SKU: MDC100.9

Jaltest (MDC100.9) | ETM 26-polet DB26 - 37-polet Sub-D adapterkabel | Interface

€43,95 inkl.
€36,32 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

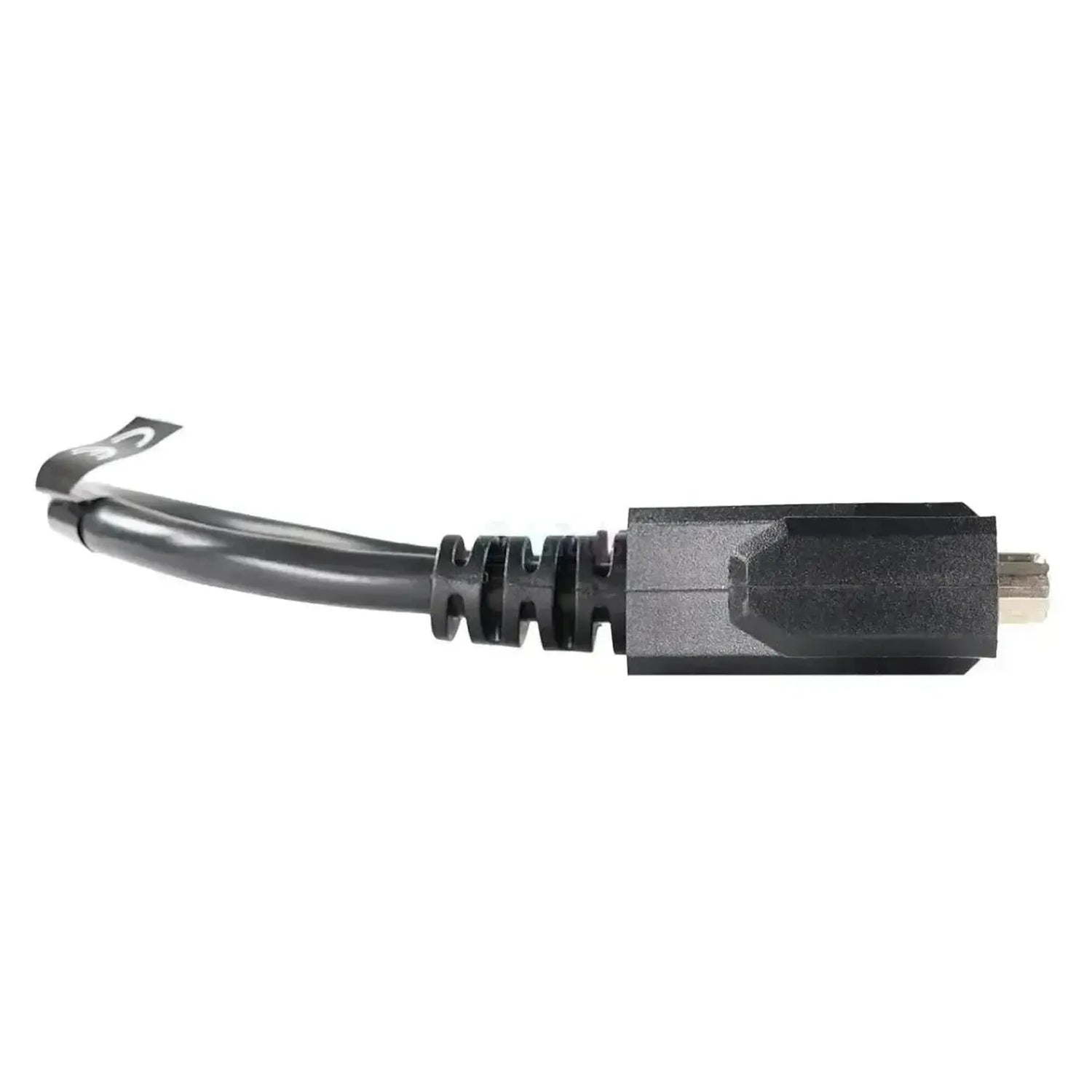

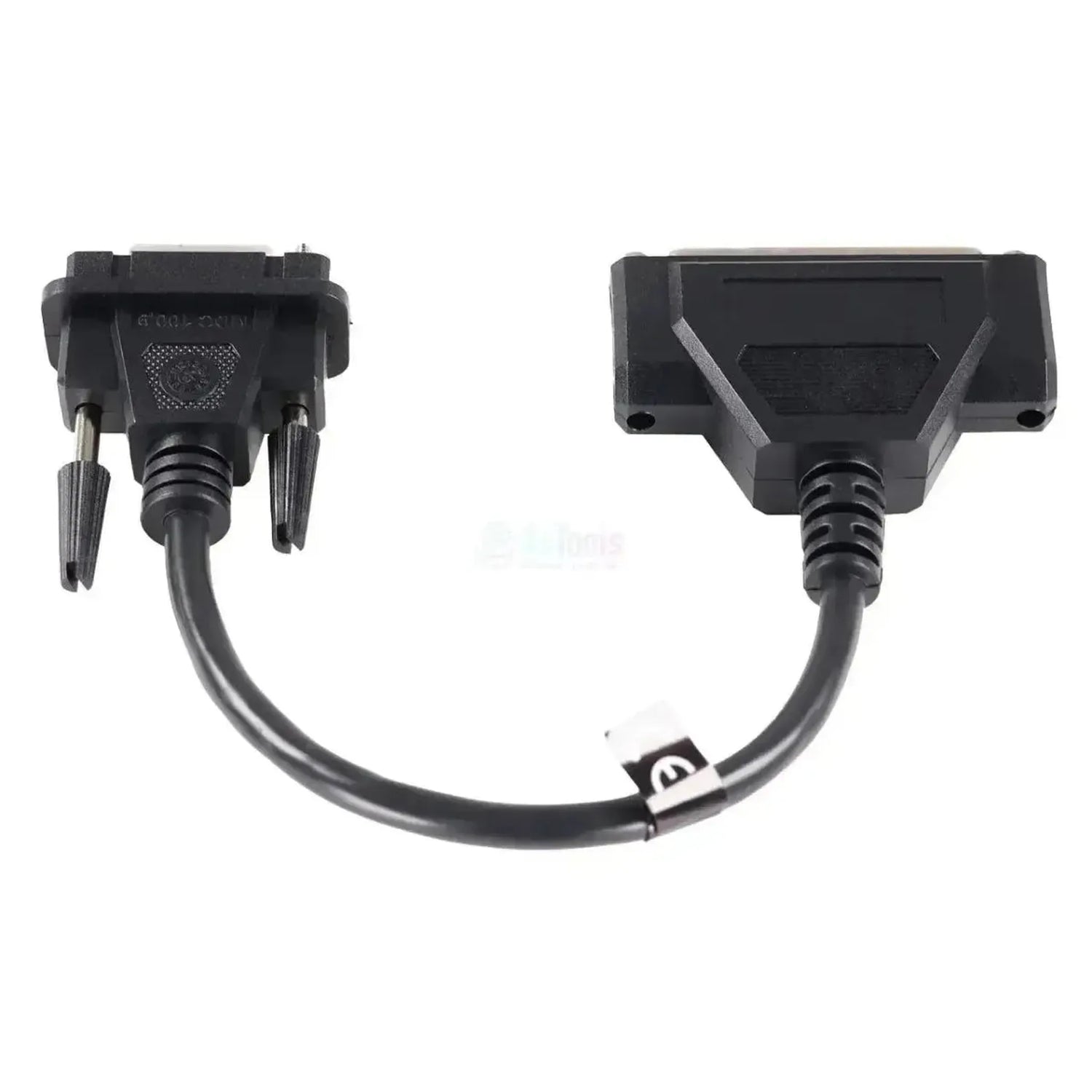

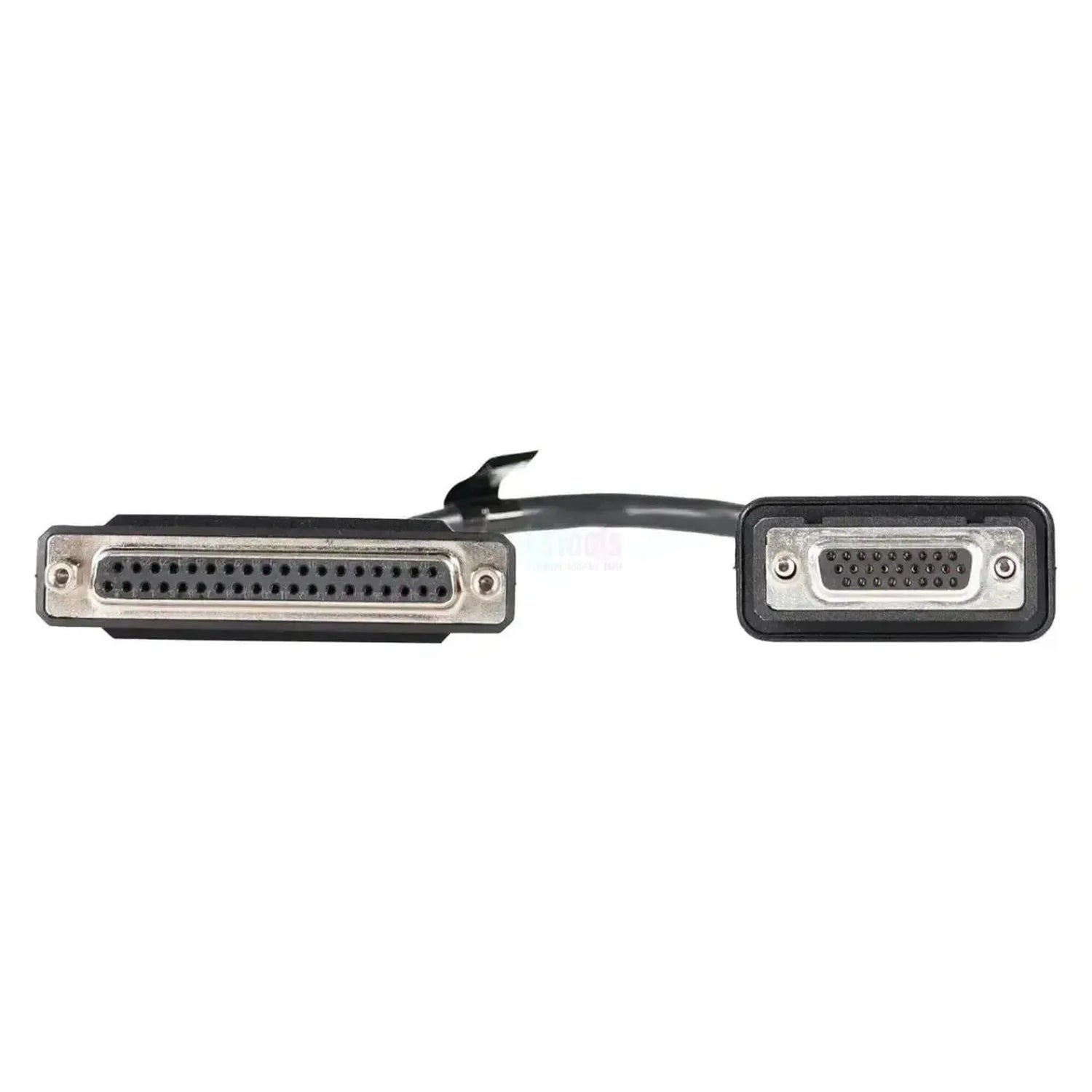

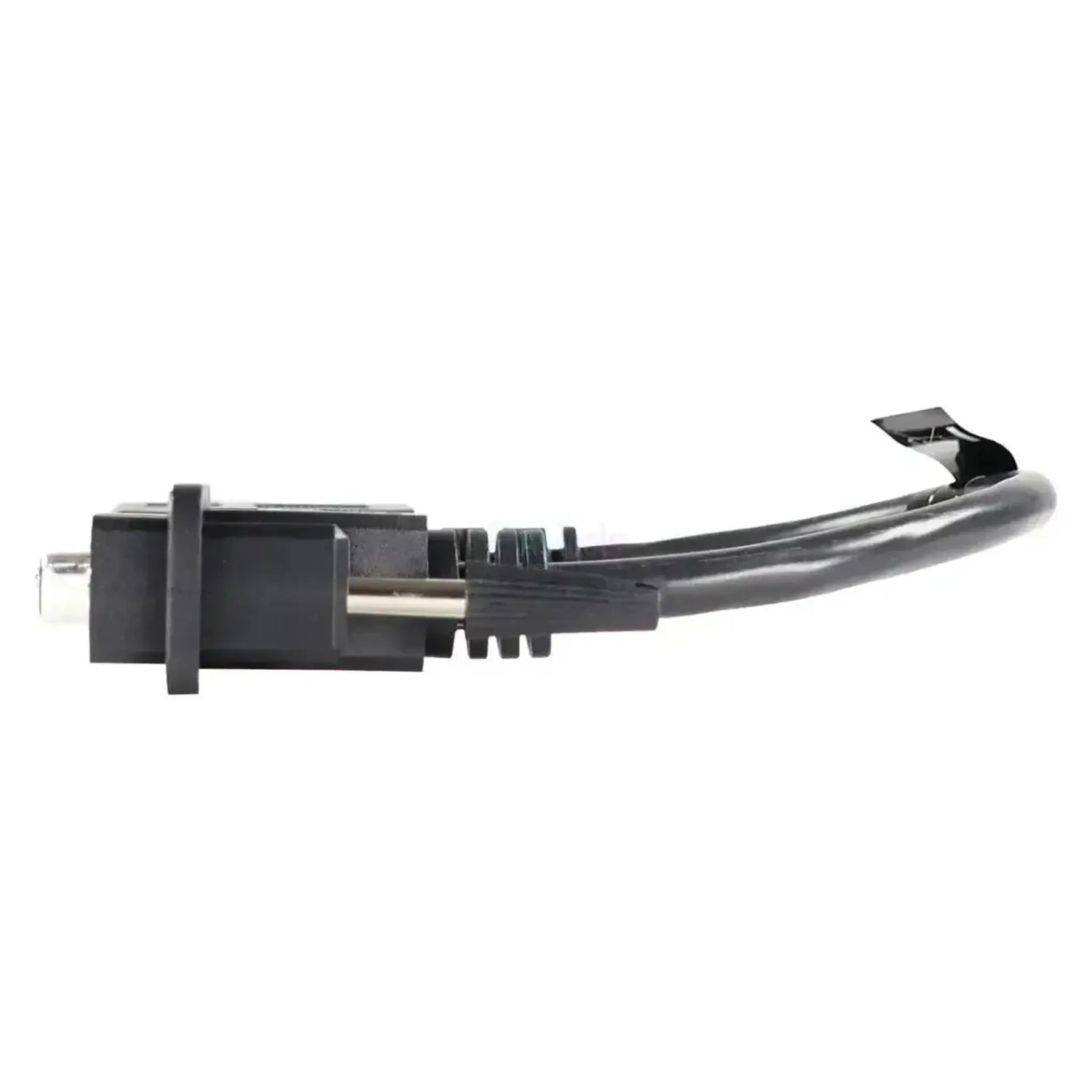

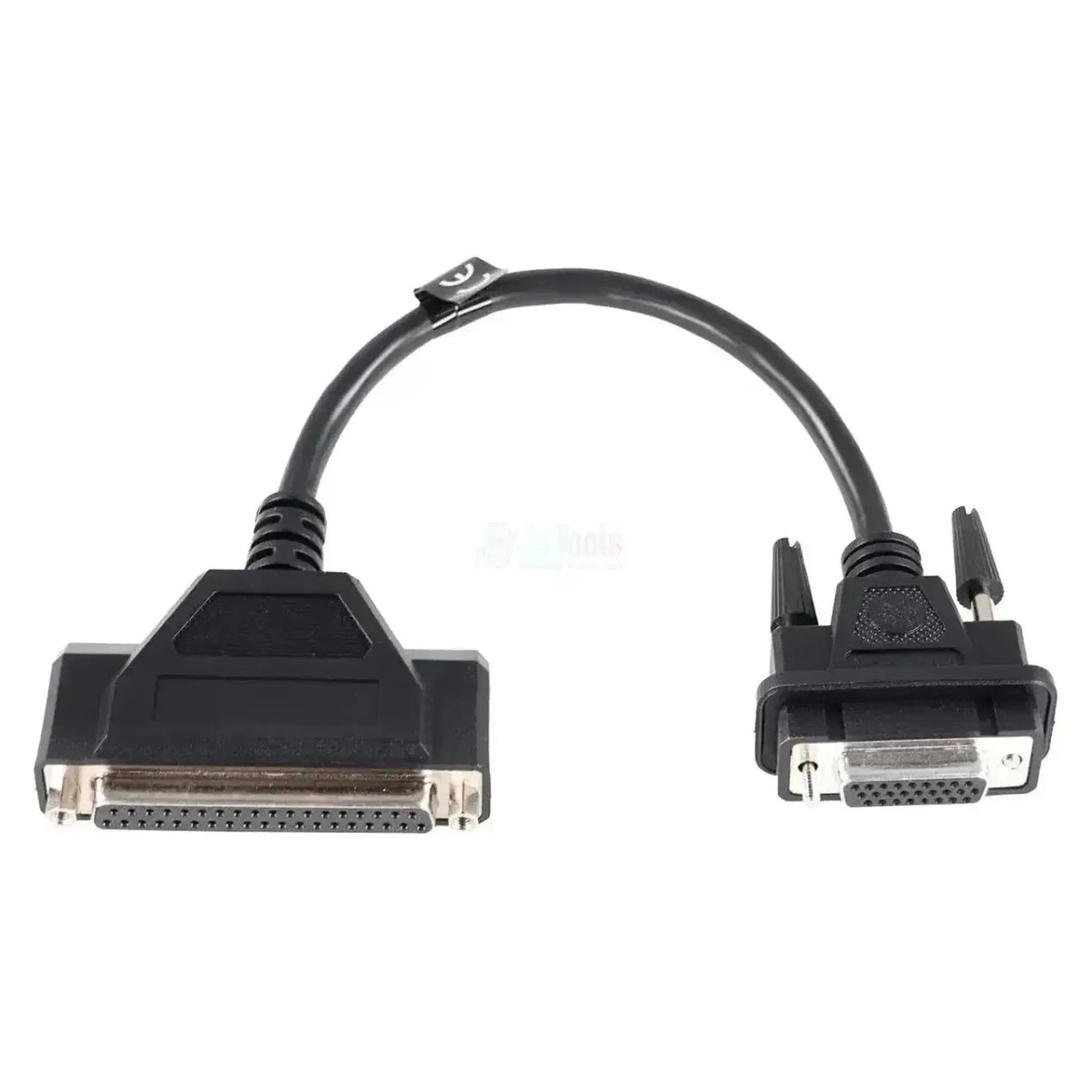

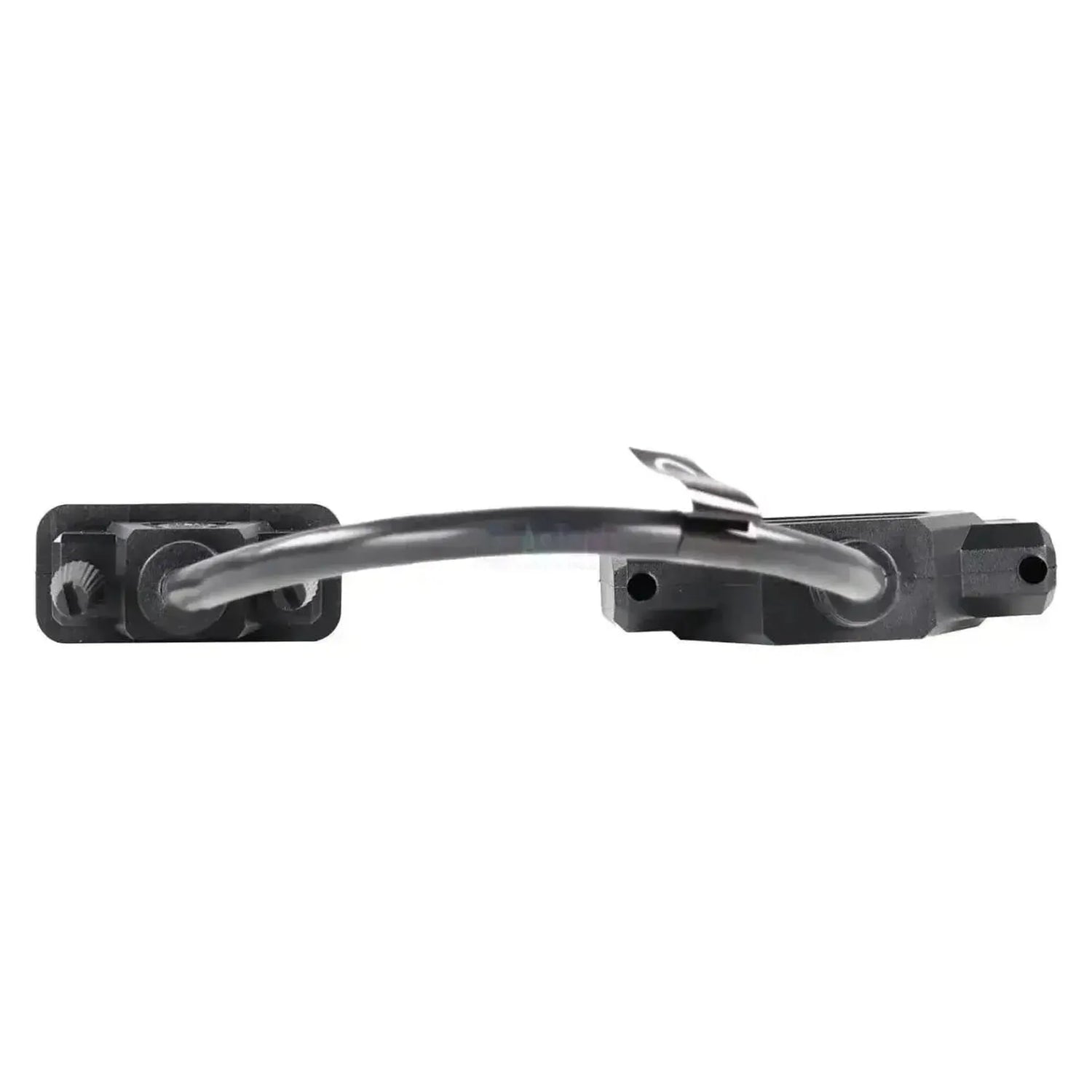

De Jaltest MDC100.9 is de adapterkabel tussen de 26-polige Sub-D van de Jaltest Link V9 en de 37-polige Sub-D van een eerdere uitvoering van de Jaltest ETM. Het is een korte kabel van ongeveer 28 tot 30 cm met aan de ene zijde een smalle 26-polige Sub-D-bus met de contacten in drie rijen, en aan de andere zijde een bredere 37-polige Sub-D-bus met de contacten in twee rijen. Beide zijden zijn vrouwelijk uitgevoerd en hebben schroefbouten, zodat u de verbinding aan weerskanten vastzet. U sluit hem dus niet op een voertuig aan, maar tussen de interface en de testmodule.

Heeft u destijds een ETM aangeschaft en bent u inmiddels overgestapt op de Link V9, dan hoeft u de testmodule daarvoor niet te vervangen. Deze kabel overbrugt het verschil tussen de twee aansluitingen, zodat uw bestaande ETM gewoon in gebruik blijft. Naast deze kabel heeft u de ETM zelf nodig, de testkabel voor het onderdeel dat u doormeet, een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Verbindt de 26-polige Sub-D van de Jaltest Link V9 met de 37-polige Sub-D van een eerdere ETM-uitvoering.
✔Laat een bestaande ETM doorwerken op de Link V9, zodat u de testmodule niet hoeft te vervangen.
✔Uw ETM blijft via deze verbinding de rol van de regeleenheid overnemen en rechtstreeks met het component praten.
✔Houdt de volledige doormeting van een EBS-modulator en de End of Line-test beschikbaar.

AANDACHTSPUNTEN

✕Dit is uitsluitend een adapter binnen de ETM zelf. Hij ontsluit geen enkel onderdeel: U heeft er de ETM en de testkabel voor het component bij nodig, MDC02 tot en met MDC14.
✕Alleen zinvol bij een eerdere ETM-uitvoering. Werkt u met de ETM-interface voor de Link V9 (70001007), dan is deze kabel overbodig.
✕De ETM draait alleen met een ETM-licentie en zolang uw Jaltest-softwarelicentie loopt, en is alleen te combineren met een CV- of Modular-licentie.
✕De ETM is niet beschikbaar voor de Jaltest-handhelds; u werkt met een pc of laptop.

Toepassingen en functionaliteiten

Deze kabel heeft één taak: Hij maakt de oudere ETM opnieuw aansluitbaar op de Jaltest Link V9. Hieronder staat welke aansluiting aan welke kant zit en wat u met de ETM daarna in de werkplaats doet.

Waar deze kabel voor is

  • Eén toepassing: De verbinding tussen een eerdere ETM-versie en de Jaltest Link V9.
  • Aan de kant van de Link: Een 26-polige Sub-D-bus, contacten in drie rijen.
  • Aan de kant van de ETM: Een 37-polige Sub-D-bus, contacten in twee rijen.

Wat u kunt doen

  • Het onderdeel geïsoleerd benaderen: De ETM neemt de rol van regeleenheid over en praat rechtstreeks met het component.
  • Vaststellen of het onderdeel echt stuk is: Werkt het component, dan zit de storing elders in de installatie.
  • Een EBS-modulator in zijn geheel doormeten: De geavanceerde diagnose van de modulator.
  • Een End of Line-test (EOL) uitvoeren: De controle waarmee u bevestigt dat het onderdeel goed werkt.

Wat u erbij nodig heeft

Deze adapterkabel werkt alleen als onderdeel van een complete ETM-opstelling. Naast de kabel zelf heeft u de testmodule, de bijbehorende interface, de juiste licenties en de testkabel voor het component nodig. Onderstaande onderdelen horen daarbij.

  • Een eerdere uitvoering van de Jaltest ETM: Daarvoor is deze adapter gemaakt.
  • Een Jaltest Link V9: De interface waarop u de ETM via deze kabel aansluit.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie.
  • De testkabel voor het onderdeel: MDC02 tot en met MDC14, afhankelijk van wat u doormeet.
💡
Goed om te weten: Zit er op uw ETM een 37-polige Sub-D en op uw Link een 26-polige Sub-D, dan is deze kabel de schakel daartussen. Bij de ETM-interface voor de Link V9 (70001007) is hij niet nodig. Controleer daarom eerst welke aansluiting op uw ETM zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (MDC100.9) | ETM 26-pins DB26 - 37-pins Sub-D Verloopkabel | Interface

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer MDC100.9
Type Adapterkabel voor de Jaltest ETM
Aansluiting machinezijde 37-polige Sub-D, vrouwelijk (naar de Jaltest ETM)
Aansluiting interfacezijde 26-polige Sub-D, vrouwelijk (naar de Jaltest Link V9)
Interface Jaltest Link V9
Lengte 28 tot 30 cm
Toepassing Verbinding tussen een eerdere ETM-versie en de Jaltest Link V9
Segment Interface
Onderdeel van kabelset Nee, aanvullende ETM-kabel
Nodig om te gebruiken Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor De Jaltest-handhelds
Verlenging ETM-licentie 29701 (Jaltest ETM, verlenging voor één jaar)
