Opdag lignende produkter: Køretøj OBD-forbindelseskabler og adaptere, OBDSTAR
OBDSTAR  |  SKU: TCM-021

OBDSTAR (TCM-021) | ZF (6HP19/21/26/28/32) 16-polet TCM – 15-polet DB15 adapterkabel | Personbiler

€31,95 inkl.
€26,40 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

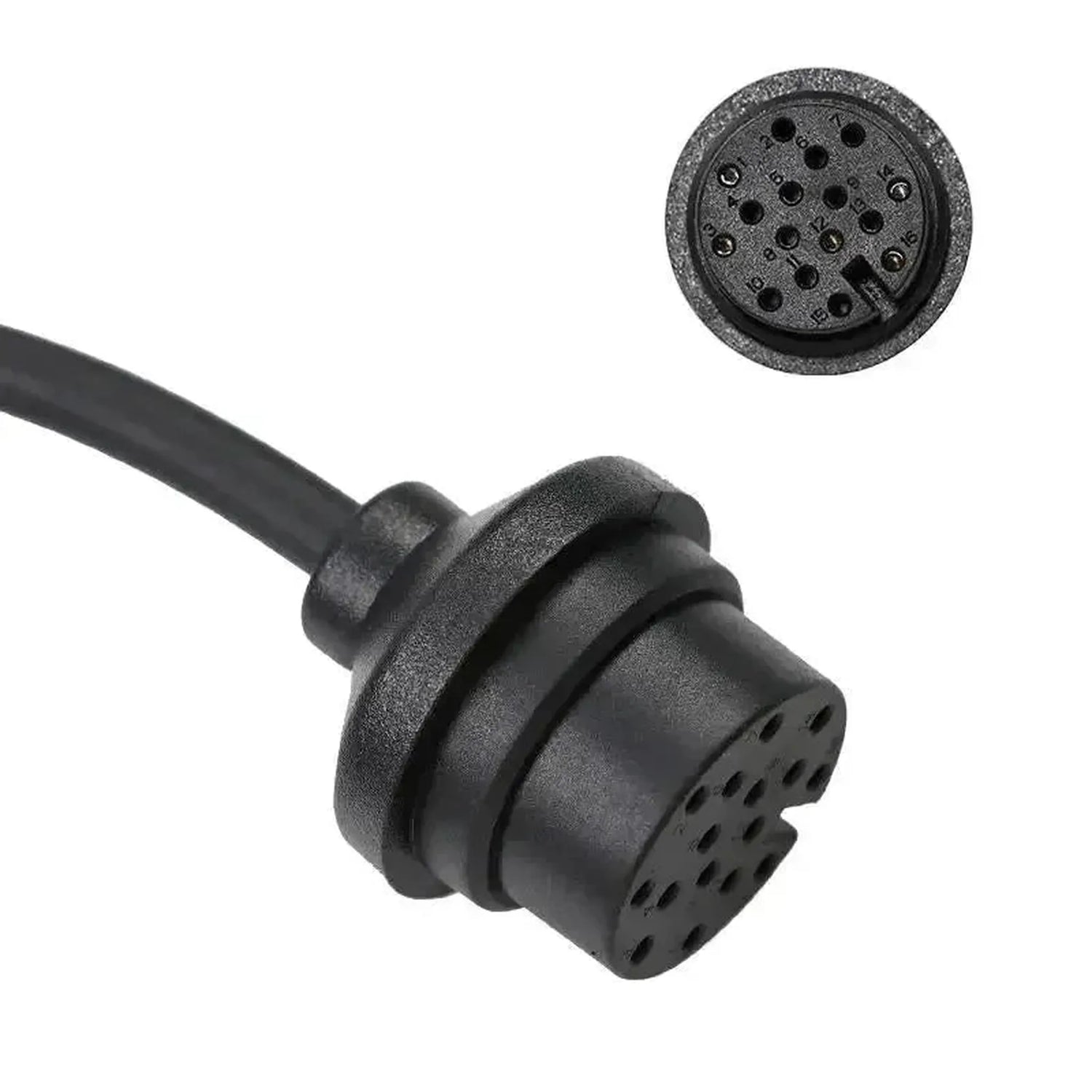

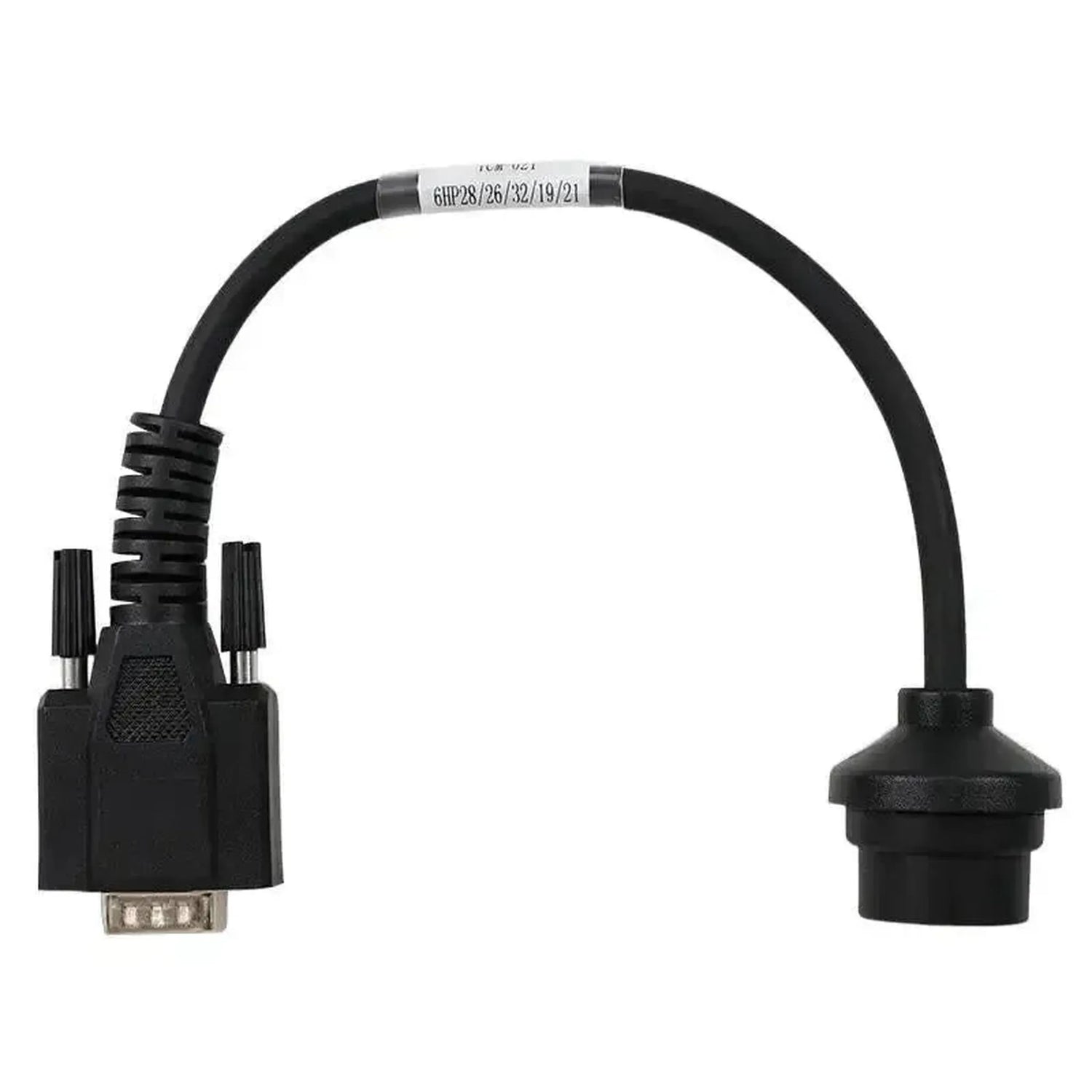

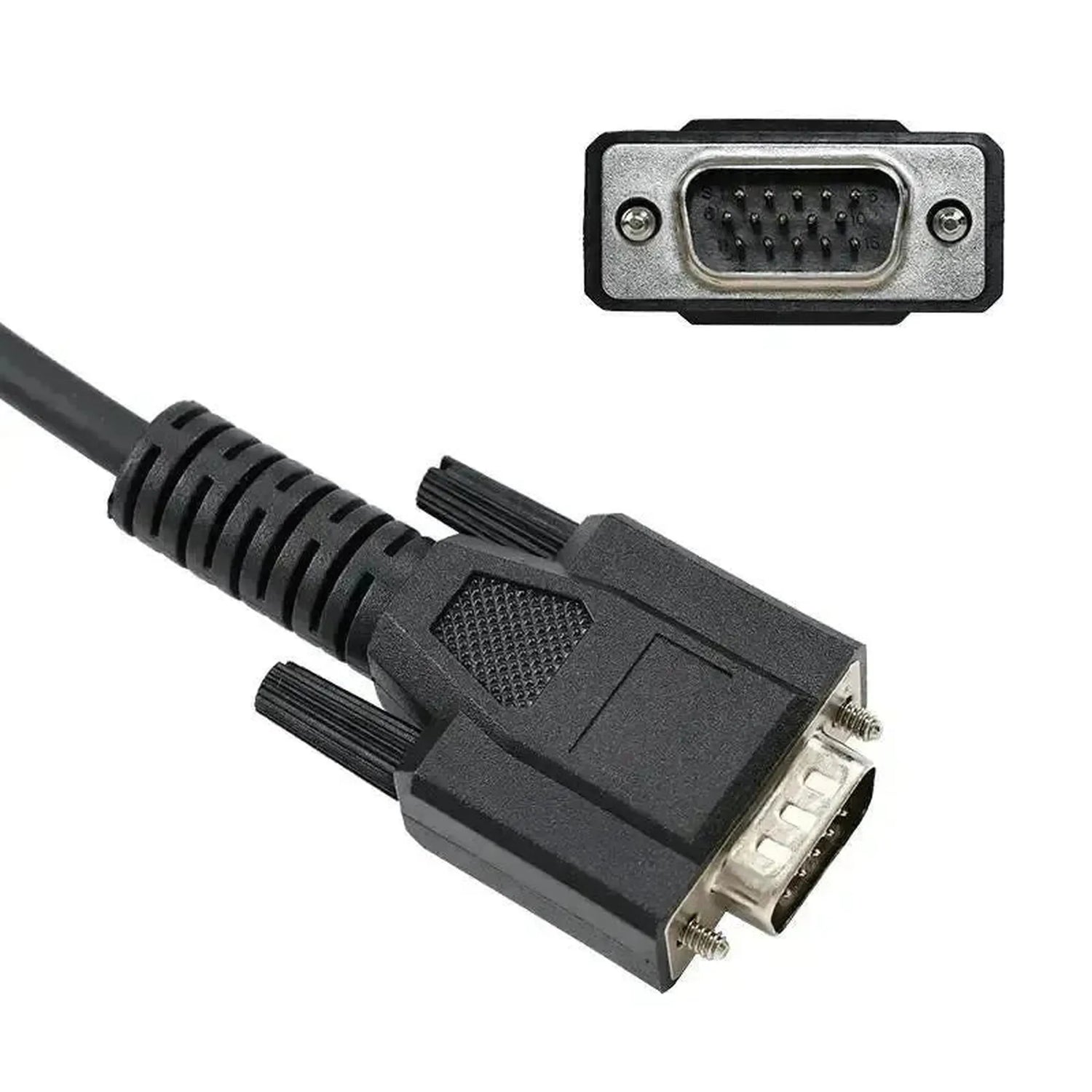

OBDSTAR TCM-021 er et adapterkabel med en 16-polet rundstik på køretøjssiden til transmissionsstyringsenhed og en 15-polet DB15-stik på apparatsiden. 16-polet-siden tilslutter sig mekanisk direkte til TCM'en i en ZF 6HP-automatgearbox i varianterne 6HP19, 6HP21, 6HP26, 6HP28 og 6HP32, som typisk sidder på eller i gearkassen.

ZF 6HP-serien bruges af mange europæiske og internationale mærker, og den egen TCM-tilslutning findes for at give adgang til enheden, når standarddiagnoseforbindelsen ikke virker eller virker ufuldstændigt. Med dette kabel går forbindelsen ikke direkte til programmøren: TCM-021 fungerer udelukkende i kombination med OBDSTAR Converter V2, som oversætter signalerne til programmeringsinterfaceniveauet for det tilsluttede apparat. Uden denne converter virker kablet ikke. Kablet giver adgang til ZF 6HP-transmissionsstyringsenhed og intet andet. Om du kan læse data, skrive data eller programmere en erstatningsenhed, afhænger af softwaren i dit eget OBDSTAR-apparat; kablet tilføjer selv ingen køretøjsdækning.

FORDELE

✔Fem ZF 6HP-varianter — 6HP19, 6HP21, 6HP26, 6HP28 og 6HP32 betjenes med ét kabel.
✔Uden for diagnoseforbindelsen — anvendelig til arbejde, hvor køretøjets CAN-netværk ikke er tilgængeligt.
✔Passende rundstik — 16-polet-stikket tilslutter sig mekanisk direkte til gearkassen på ZF 6HP-serien uden mellemadaptere.
✔Bredt mærkeudvalg — anvendelser ved blandt andet BMW, Audi, Jaguar, Land Rover, Bentley, Aston Martin og Ford.

OPMÆRKSOMHEDER

✕Converter V2 påkrævet — uden den separat købbare OBDSTAR Converter V2 er dette kabel ikke funktionelt.
✕Kun OBDSTAR — kablet fungerer med OBDSTAR-diagnosticeringsinstrumenter og programmører; diagnosticeringsudstyret fra andre mærker understøttes ikke.
✕Ingen ekstra dækning — kablet gør TCM'en tilgængelig, men hvilke læse- og skrivefunktioner der er tilgængelige, bestemmes af softwaren i dit eget apparat.
✕Ford-licensvarianter varierer — ved Ford-modeller med ZF-licensvarianterne 6R60/6R80 kan elektronikken variere efter byggår; verificer den fulde funktionalitet pr. køretøj.

Anvendelser og funktionaliteter

TCM-021 forbinder transmissionsstyringsenheden i en ZF 6HP-automatgearbox via Converter V2 med dit OBDSTAR-apparat.

Kontrolenheder, som du når

  • ZF 6HP transmissionsstyringsenhed: TCM'en fra 6HP19, 6HP21, 6HP26, 6HP28 og 6HP32, via 16-polet rundstikket.
  • Løs enhed på arbejdsbænken: Den samme tilslutning kan bruges, når TCM'en bearbejdes uden for køretøjet.

Hvad du kan gøre

  • Læs TCM-data: Få adgang til hukommelsesindholdet i ZF 6HP TCM, så gemte kalibrerings- og konfigurationsdata kan læses.
  • Skriv TCM-data: Skriv ændrede eller erstatningsdata tilbage via direkteforbindelsen med 16 ben uden indblanding fra køretøjets OBD-netværk.
  • Programmer erstatningsenhed: Forsyning af en ny ZF 6HP TCM med korrekte køretøjsspecifikke transmissionsdata.
  • Arbejd i bench-mode: Tilslut og bearbejd enheden uden for køretøjet.
  • Bemærk: Alle nævnte arbejdsopgaver kræver både Converter V2 og et OBDSTAR-apparat, hvis software understøtter den pågældende funktion.

Kompatible køretøjer og anvendelser

Tilstedeværelsen af en ZF 6HP-automatgearbox er afgørende, ikke modellen. Nedenstående køretøjer er udstyret med en 6HP19, 6HP21, 6HP26, 6HP28 eller 6HP32; kun bekræftede anvendelser er inkluderet.

Alpina:

  • B5 / B7: (2005–2012)

Aston Martin:

  • DB9: (2004–2014)
  • DBS: (2007–2012)
  • Rapide: (2010–2014)
  • Virage: (2011–2012)

Audi:

  • A4 / S4 / RS4 (B6, B7, B8): 3.0 TDI, 3.2 FSI, 4.2 V8
  • A6 / S6 / RS6 (C5 sen, C6): 2.7 TDI, 3.0 TDI, 3.2 FSI, 4.2 V8, 5.2 V10
  • A8 / S8 (D3): 3.0 TDI, 4.2 V8, 5.2 V10, 6.0 W12
  • Q7 (4L): 3.0 TDI, 4.2 TDI, 4.2 FSI

Bentley:

  • Arnage / Azure: 6.75 V8 Twin Turbo (2007–2009)
  • Continental GT / GTC / Flying Spur: 6.0 W12 Twin Turbo (2003–2011)

BMW:

  • 1-Serie (E81, E82, E87, E88): 118d, 120d, 130i, 135i (tidlige og pre-LCI-modeller)
  • 3-Serie (E46 sent, E90, E91, E92, E93): 320i, 325i, 330i, 335i, 320d, 325d, 330d, 335d
  • 5-Serie (E60, E61): 520i til 550i, 520d til 535d
  • 6-Serie (E63, E64): 630i, 645Ci, 650i, 635d
  • 7-Serie (E65, E66, F01, F02): 730d, 740i, 745i, 750i, 760i V12
  • X3 (E83): (2003–2010)
  • X5 (E53 sent, E70): (2004–2013)
  • X6 (E71): (2008–2014)

Ford:

  • Expedition: (2007–2017)
  • F-150: (2009–2017)
  • Mustang: V6 og GT V8 (2011–2017)

Jaguar:

  • S-Type: V6 og V8 (til ca. 2008)
  • XF: (2008–2013)
  • XJ (X350, X358, X351): V6, V8 (til ca. 2013)
  • XK / XKR: V8 og Supercharged (til ca. 2013)

Land Rover:

  • Discovery 3: 2.7 TDV6, 4.4 V8 (2004–2009)
  • Discovery 4: 3.0 TDV6, 4.4 V8 (2009–2016)
  • Range Rover Sport (L320): 2.7 TDV6, 3.6 TDV8, 4.2 Supercharged, 4.4 V8
  • Range Rover Vogue (L322): 3.6 TDV8, 4.4 V8, 4.2 Supercharged

Lincoln:

  • Navigator: (2007–2017)

Volkswagen:

  • Phaeton: 3.0 TDI, 4.2 V8, 6.0 W12
💡
Godt at vide: ZF 6HP TCM'en sidder normalt på eller i transmissionshuset og er tilgængelig efter delvis demontering af understellet. Vigtigere endnu: dette kabel fungerer udelukkende sammen med OBDSTAR Converter V2, som skal købes separat. Kontroller, at du allerede har Converter V2, før du bestiller.

Pakkeindhold

  • 1x OBDSTAR (TCM-021) | ZF (6HP19/21/26/28/32) 16-polet TCM – 15-polet DB15 Adapterkabel | Personbil

Tekniske specifikationer

Specifikation Beskrivelse
Mærke OBDSTAR
Artikelnummer TCM-021
Type Adapterkabel
Anvendelse Læsning, skrivning og programmering af TCM'en til ZF 6HP-automater
Køretøjets tilslutning ZF (6HP19/21/26/28/32) 16-polet TCM
Apparatets tilslutning 15-polet DB15
Kontrolenheder Transmissionsenheden (TCM)
Segment Personbil
Understøttede mærker Alpina, Aston Martin, Audi, Bentley, BMW, Ford, Jaguar, Land Rover, Lincoln og Volkswagen
Modelrange Modeller med ZF 6HP19-, 6HP21-, 6HP26-, 6HP28- eller 6HP32-automat
Nødvendigt for at bruge OBDSTAR programmør med 15-polet DB15-grænseflade, såsom DC706 med MP001-kit
Ekstra nødvendigt OBDSTAR Converter V2 (købes separat, obligatorisk)
Vægt 0,1 kg
