AsTools  |  SKU: A0283

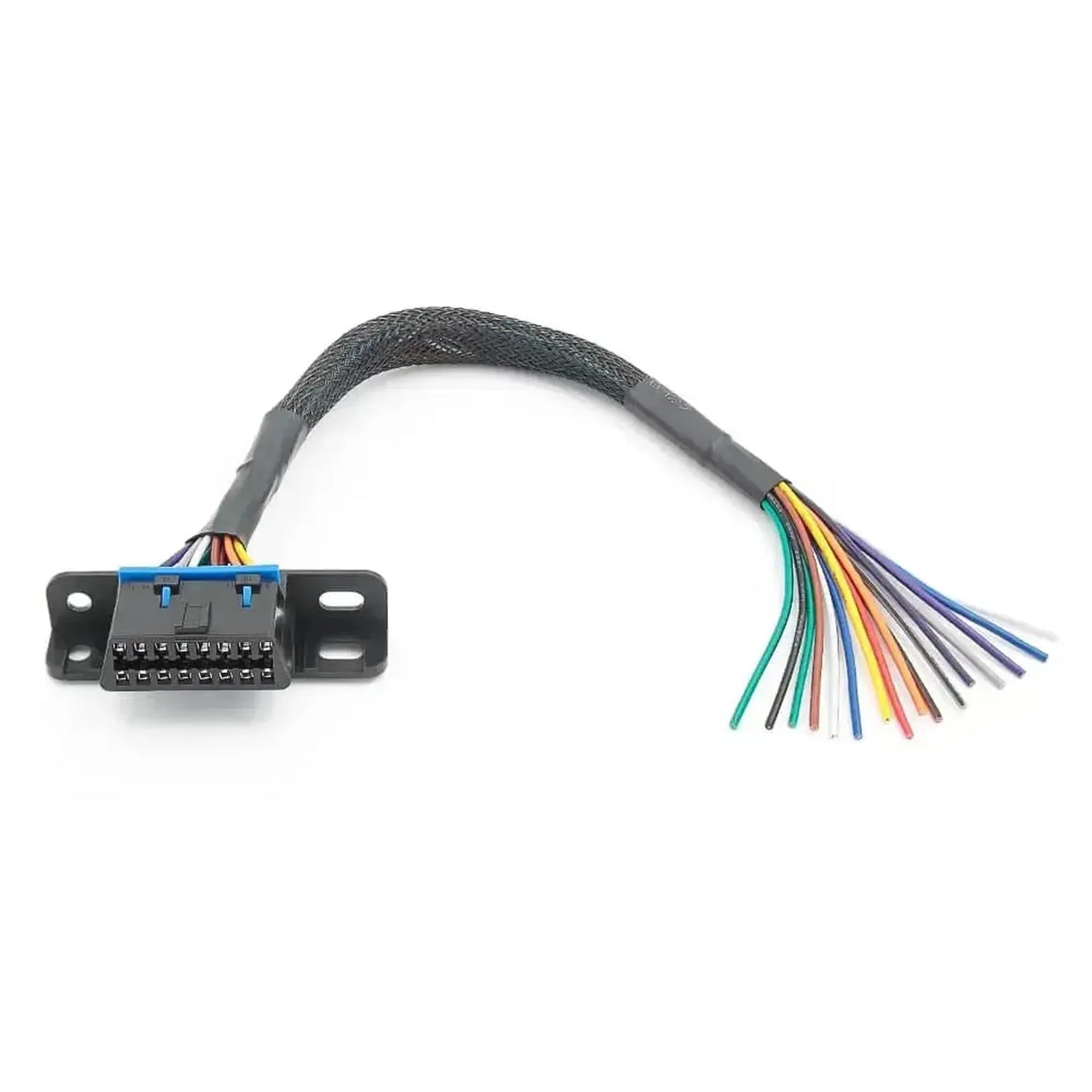

16-polet OBD2-port (hun) med 16 åbne endekabler (30 cm) | Tilbehør

Regulær pris
€10,95 inkl.
€9,05 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

Denne 16-polet OBD2-port (hun) har 16 løse, åbne endekabler på 30 cm. Hver ledning svarer til én pin på stikket, så du selv bestemmer, hvilke pins du tilslutter.

Brug den til at erstatte en beskadiget OBD2-port i en bil, til at montere en port et andet sted eller til at lave en egen testopstilling. Komponenten er passiv: der er ingen elektronik i den.

FORDELE

✔16 åbne ledninger — Hver pin kan tilsluttes enkeltvis.
✔30 cm ledning — Nok til lodning eller krympning.
✔Standard J1962 — Passer til ethvert OBD2-apparat.
✔Passiv — Ingen elektronik eller strømforsyning.

BEMÆRKNINGER

✕Kræver fagkundskab — Forkert tilslutning kan give skader.
✕Selv måling af pins — Kontroller hver ledning med et multimeter.
✕Intet ledningsdiagram — Brug diagrammet for bilen eller apparatet.
✕Isoler løse ledninger — Undgå kortslutning.

Anvendelser og funktioner

Komponenten er beregnet til værksteder, elektrikere og teknikere, der selv vil lave eller reparere en OBD2-tilslutning.

Funktioner

  • Udskift port: Ny OBD2-port i bilen.
  • Flyt port: Montering på et bedre sted.
  • Testopstilling: Egen ledningsføring på arbejdsbordet.

Sådan bruger du det

  1. Bestem pins: Bestem med et multimeter, hvilken ledning der hører til hvilken pin.
  2. Kontroller diagram: Find pinbesættelsen i diagrammet.
  3. Tilslut: Lod eller krymp de nødvendige ledninger.
  4. Isoler: Isoler alle ubrugte ledninger.
  5. Test: Kontroller funktionen, før du tager den i brug.

Særlige funktioner og muligheder

Det praktiske ved denne komponent:

  • Alle 16 pins tilgængelige: Også til producentspecifikke pins.
  • Frit at ledningsføre: Tilslut kun de pins, du har brug for.

Pinbesættelse og kompatibilitet

Komponenten anvender standard 16-polet OBD2-stikket (J1962):

  • Pin 16: Batterispænding (+12 V).
  • Pin 4 og 5: Jord.
  • Pin 6 og 14: CAN-High og CAN-Low.
  • Pin 7: K-Line.

Hvilke pins der er brugt i en bil eller et apparat, varierer fra mærke til mærke. Kontroller altid diagrammet.


Indhold i pakken

  • 1x 16-polet OBD2-port (hun) med 16 åbne endekabler (30 cm)
💡
Godt at vide: Mål før tilslutning med et multimeter, hvilken ledning der hører til hvilken pin. Gå ikke ud fra farven: den er ikke ens i alle udførelser.

Tekniske specifikationer

Generelt

Angiver, hvad komponenten bruges til, f.eks. udskiftning af en defekt OBD-port eller opbygning af en egen testopstilling.Anvendelse
  • Reparation
  • Egen indbygning
  • Egen ledningsføring

Tilslutninger

Angiver, om 16-pins OBD2-siden er en studs (hun) eller et stik (han). Det afgør, hvad den kan tilsluttes.Type OBD2-tilslutning
Hun
Angiver, hvad der sidder i den anden ende af kablet, f.eks. løse ledninger, som De selv tilslutter til ledningsnettet.Tilslutning på den anden side
16 åbne kabelender
De kommunikationsmetoder mellem personbil og tester, der overføres via benene. Vigtigt ved udlæsning af ældre eller nyere personbiler.Understøttede protokoller
  • CAN
  • K-Line
  • KWP2000
  • J1850 PWM og VPW

Kabel og montering

Angiver kablets længde. Et længere kabel giver mere frihed til at placere tilslutningen bekvemt.Kabellængde
30 cm
Angiver, om tilslutningen har beslag med skruehuller. Dermed kan den fastgøres solidt i instrumentbrættet eller et kabinet.Monteringsbeslag
Ja
Ledningslængde
30 cm

Øvrige specifikationer

Mærke
Universel
Model
OBD2-port med 16 åbne endekabler
Type
OBD2-kabeldel
Stik
16-polet OBD2 (J1962), hun
