Jaltest  |  SKU: JDC112A

Jaltest (JDC112A) | 7+7-polet (PLC) J2497 – 9-polet Deutsch-adapter | Trailer

Regulær pris
€384,95 inkl.
€318,14 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

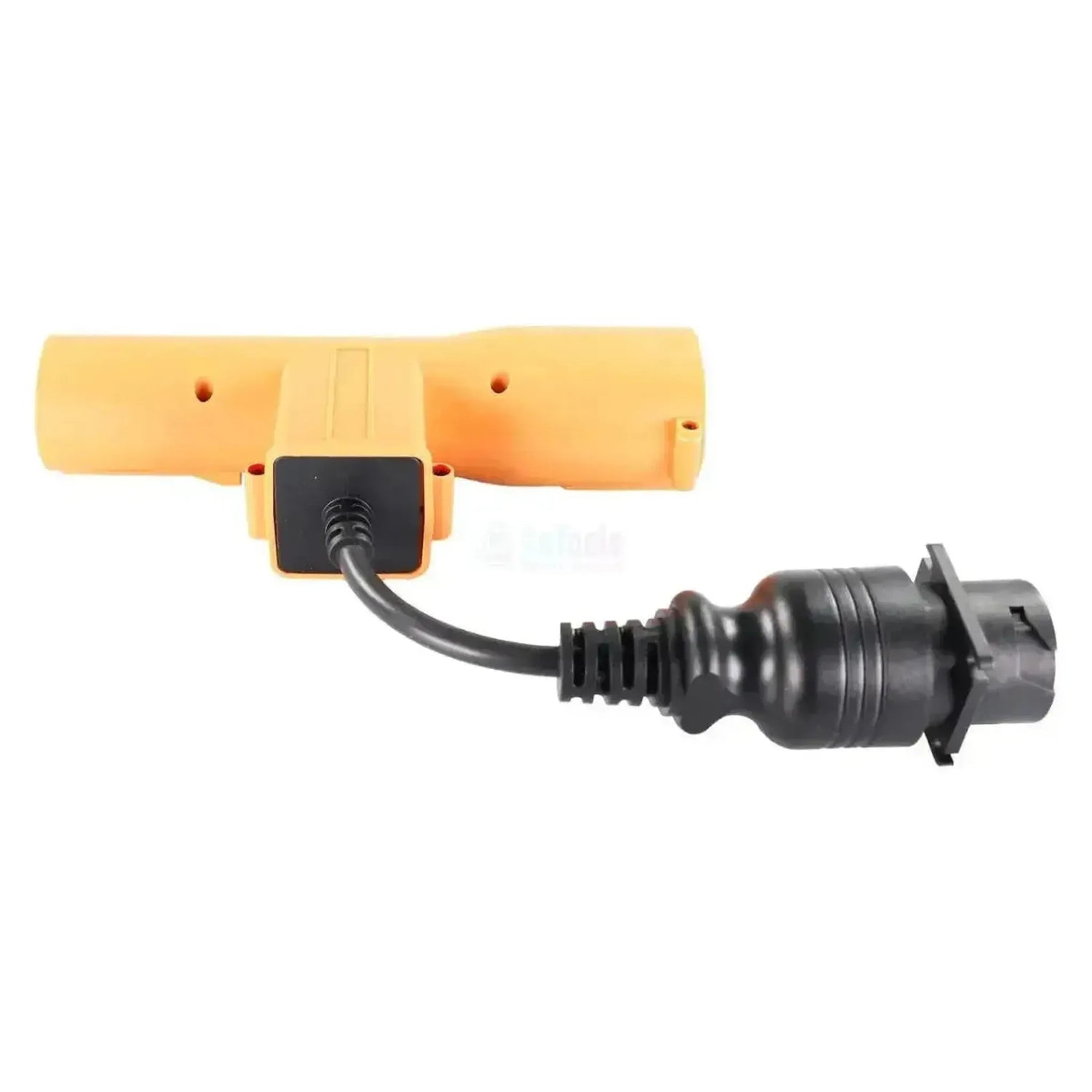

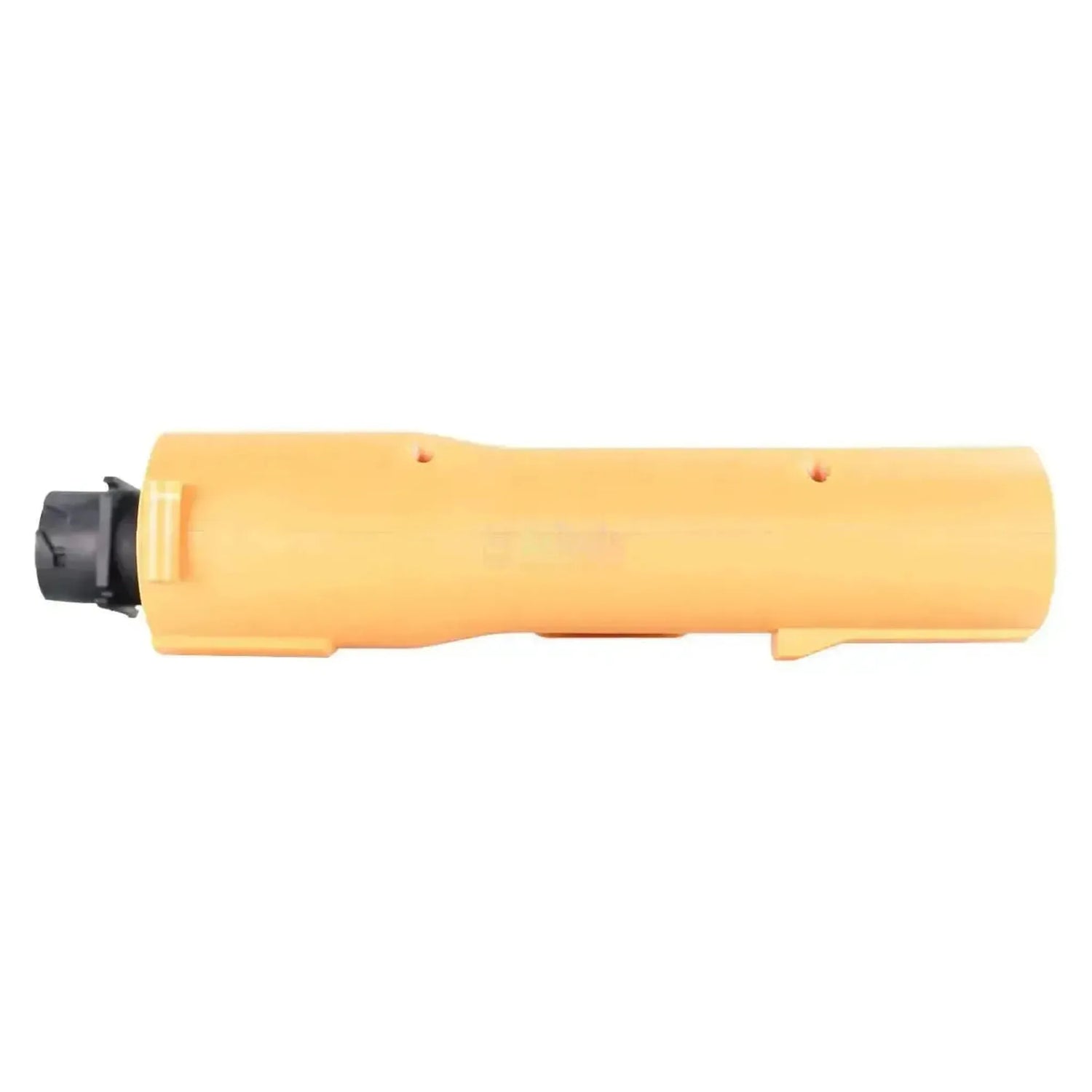

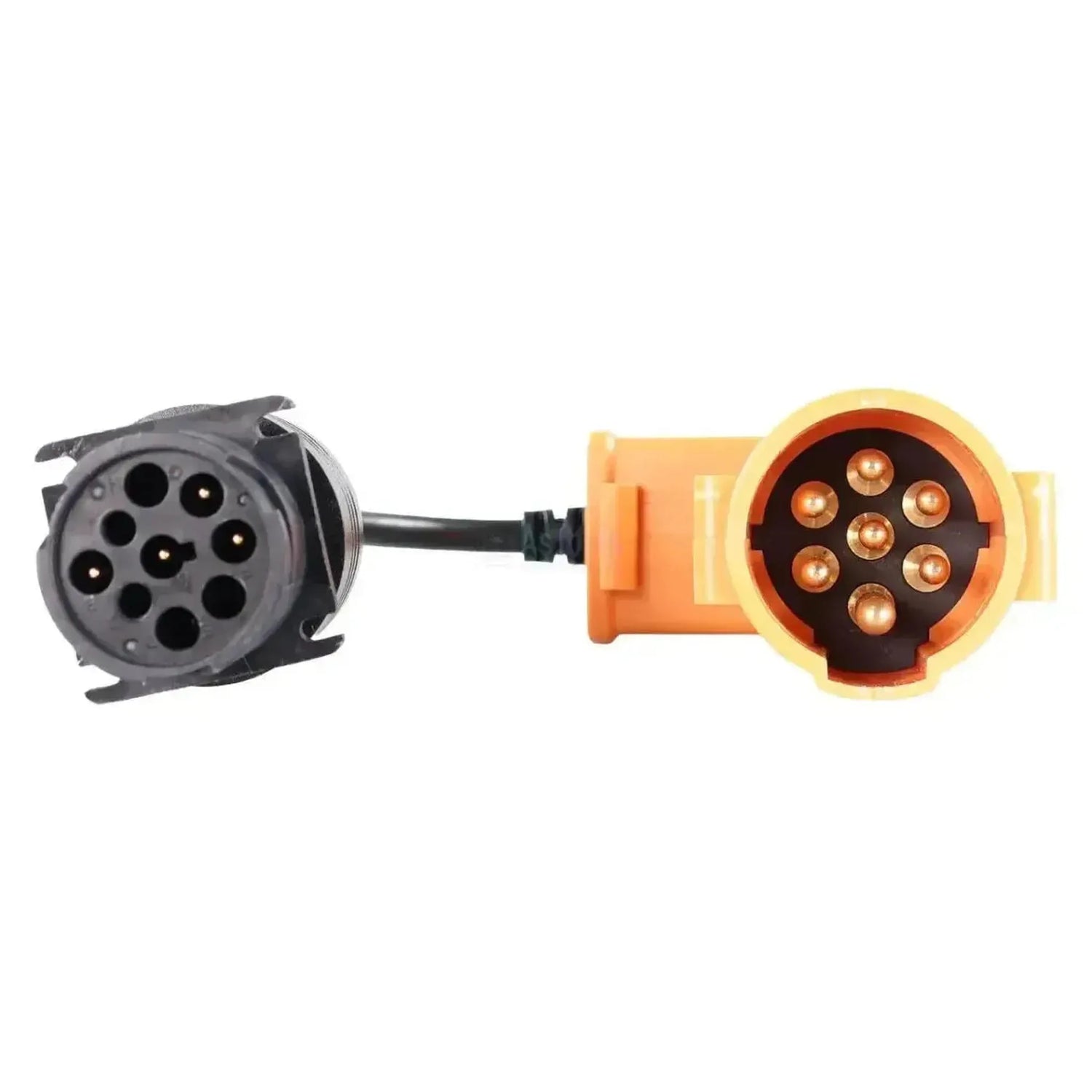

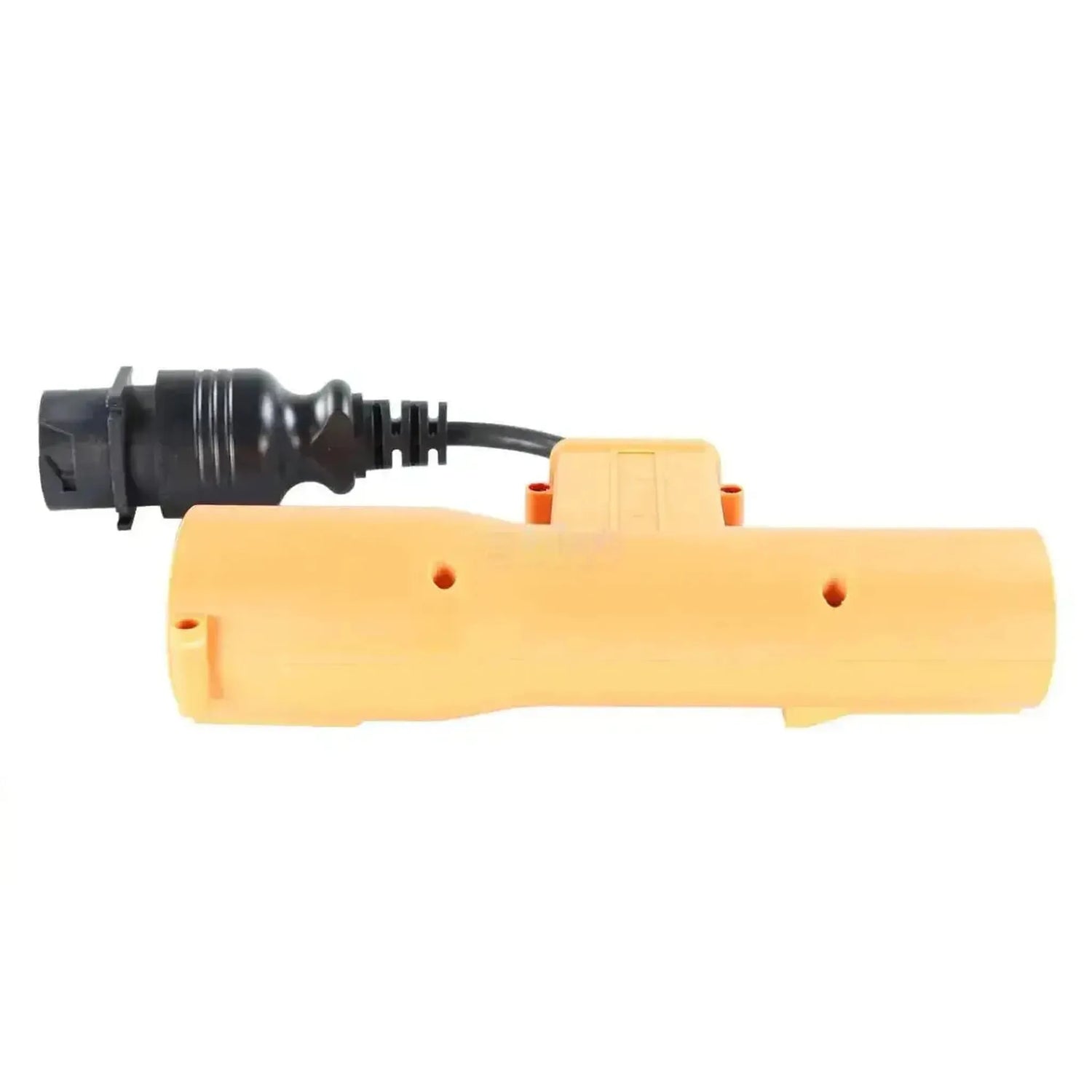

De Jaltest JDC112A er det orange T-stik, som du hænger i 7-polet forbindelse mellem trækkøretøj og anhænger. Den ene arm har et stik med syv messingben, den anden arm den tilhørende 7-polede hun. Vinkelret på dem går et kort kabel til en rund sort 9-polet Deutsch-tilslutning med bajonetkrave, hvoraf fire af de ni positioner er optaget.

Ved denne tilslutning forbinder du dit eget 9-polede Deutsch-diagnosekabel til interfacet. Dermed får udstyret adgang til PLC-kommunikation iht. SAE J2497: Anhængeren sender sine diagnosedata over lysforsyningsledningen, den måde trailerbremsesystemer primært kommunikerer på i Nordamerika. Adapteren er angivet til Jaltest Link V8.1 og V9 og hører under Jaltest CV.

FORDELE

✔Åbner PLC-kommunikation iht. SAE J2497, hvor anhængeren sender sine data over lysforsyningsledningen.
✔Sidder fast i 7-polet forbindelse: Ben på den ene arm, huller på den anden, så trækker og påhænger forbliver forbundet.
✔Tilsluttes til det 9-polede Deutsch-diagnosekabel, som du allerede bruger til erhvervskøretøjer.
✔Når også påhængere uden egen CAN-diagnosetilslutning, som kun kommunikerer via lysforsyningen.

BEMÆRKNINGER

✕Den frie ende er en 9-polet Deutsch-tilslutning og ikke en 16-polet OBD2; for at nå interfacet skal du bruge et 9-polet Deutsch-diagnosekabel mere.
✕Kun til anhængere med PLC iht. SAE J2497; kører påhængeren CAN på ISO 7638-1-tilslutningen, er JDC110A den rigtige.

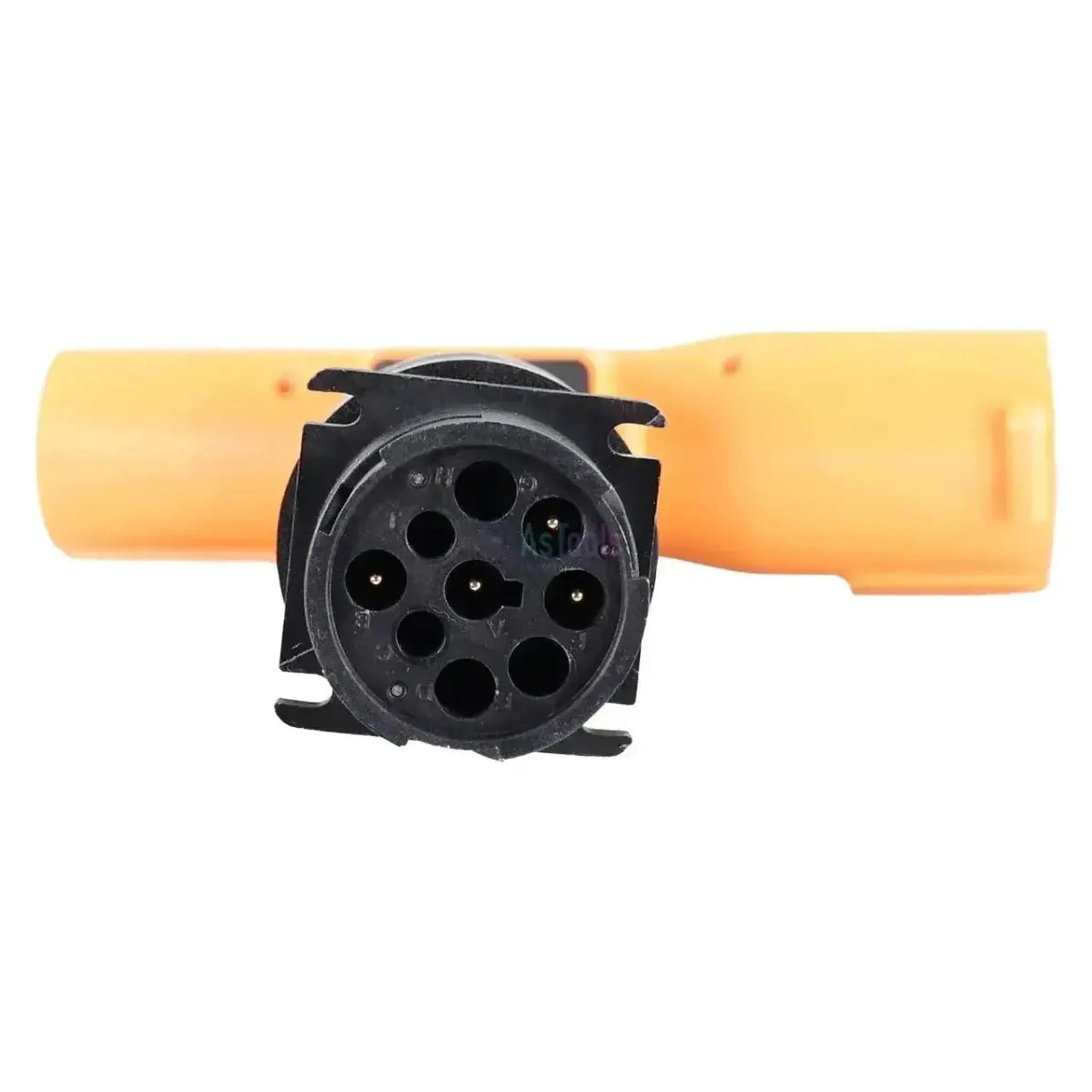

✕Af de ni positioner i Deutsch-tilslutningen er fire optaget: Det er ikke en fuldt gennemforbundet 9-polet tilslutning.
✕Med en angivet størrelse på 18,2 x 26 cm arbejder du ved koblingen, ikke fra førerhuset.

Anvendelser og funktioner

Via PLC-linjen læser du anhængersystemerne ud, som sender deres data over forsyningsledningen. Hvilke styreenheder det er, varierer fra påhænger til påhænger og efter chassisbygger.

Styreenheder du kan tilgå

  • PLC-linje: Via den 7-polede forbindelse.
  • Pr. anhænger: Bestemt af påhængeren.

Hvad du kan gøre

  • Fejlkoder: Læse og slette.
  • Målte værdier: Følg live.
  • Komponenter: Styre aktuatorer.
  • Service: Parametre, kalibreringer og nulstillinger.

Sådan bruger du den

  1. Kontrollér bremsesystemet: Fastslå at påhængeren kører PLC.
  2. Sæt T-stykket i: Hæng adapteren i den 7-polede forbindelse.
  3. Tilslut kabel: Tilslut det 9-polede Deutsch-diagnosekabel.
  4. Forbind Link: Forbind Jaltest Link med pc'en.
  5. Aflæs: Vælg påhængeren i Jaltest CV.

Kompatible køretøjer og anvendelser

Det afgørende er kommunikationsmetoden, ikke mærket. Denne adapter hører til den 7-polede forbindelse, hvor PLC iht. SAE J2497 løber, ved koblingen mellem trækkøretøj og påhænger.

Anvendelse:

  • PLC iht. SAE J2497: Sættevogne og påhængsvogne med denne kommunikation.
  • Chassisbyggere: Alle, der anvender denne kommunikationsmetode.

Uden for rækkevidde:

  • CAN via ISO 7638-1: Til dette er JDC110A beregnet.
💡
Godt at vide: PLC findes ikke på alle påhængsvogne; mange europæiske sættevogne kører CAN via ISO 7638-1 og hører så under JDC110A. Denne adapter genkender du på det orange T-hus med teksten JDC 112A og på den sorte 9-polede Deutsch-tilslutning på kablet. Kontrollér selv på sættevognen, hvilket bremsesystem der er monteret, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC112A) | 7+7-polet (PLC) J2497 - 9-polet Deutsch Adapter | Trailer

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • CV erhvervskøretøjer
Hvilke typer køretøjer eller maskiner kablet er beregnet til. Det viser hurtigt, om det passer til opgaverne på Deres værksted.Køretøjstyper
  • Trailer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
9-bens Deutsch

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja
Om komponenter kan aktiveres direkte fra apparatet. Det viser, om fejlen ligger i komponenten eller ledningsnettet.Aktivér komponenter
Ja
Om komponenter eller sensorer kan justeres påny. Ofte nødvendigt efter udskiftning af en komponent.Udfør kalibreringer
Ja

Anvendelse

Om der kræves et andet kabel for at anvende dette, f.eks. et forlængerkabel. Det skal i så fald købes separat.Ekstra kabel påkrævet
Ja
Referencenummer
JDC112A

Øvrige specifikationer

Anvendelse
Trailerdiagnose via PLC-kommunikation (SAE J2497)
Tilslutning køretøjsside

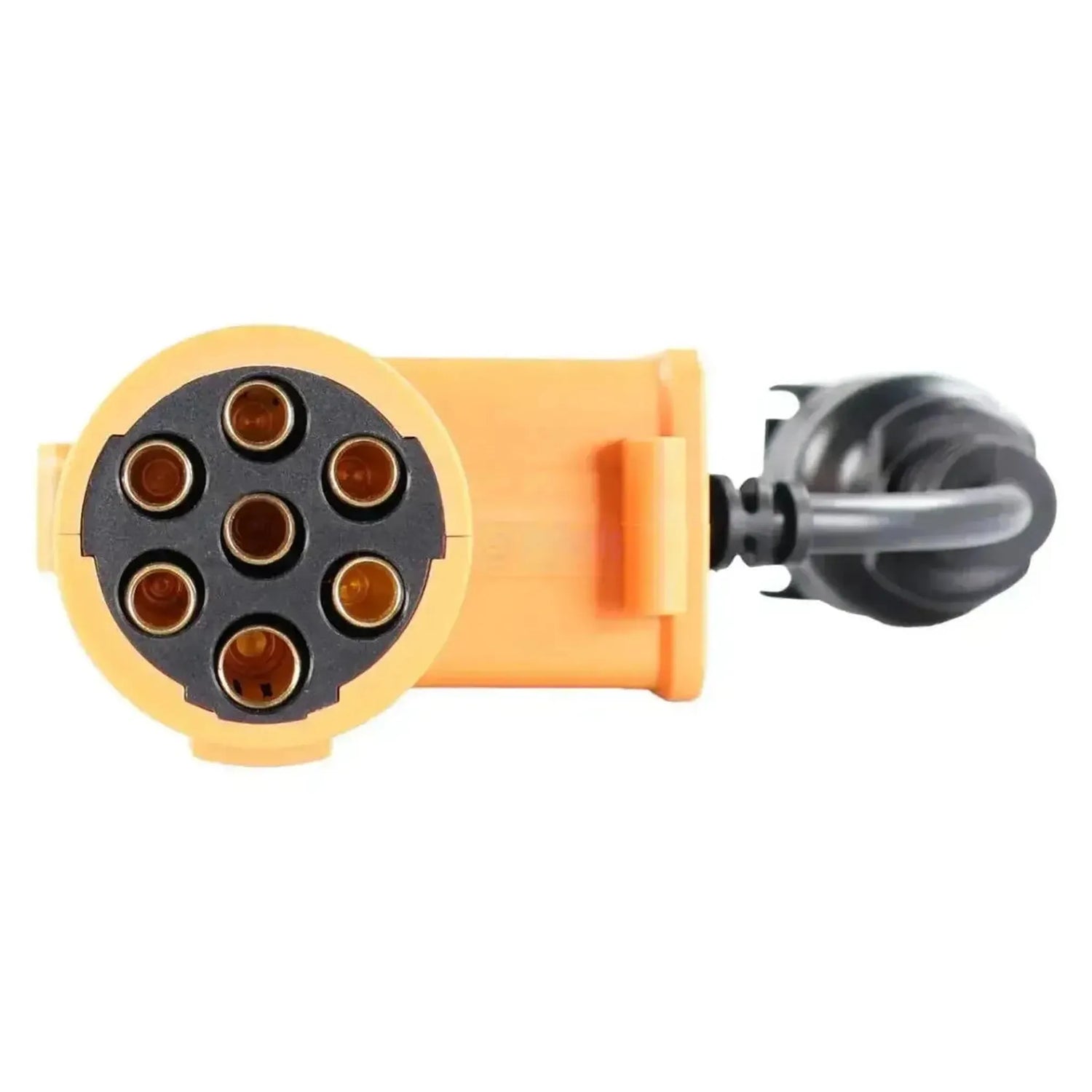

7+7-polet: Orange T-stykke med syv messingben på den ene arm og 7-polet bøsning på den anden
Mål
18,2 x 26 cm
Styreenheder
Anhængersystemerne på PLC-linjen; hvilke der er til stede, varierer fra sættevogn til sættevogn
Yderligere nødvendigt
Et 9-polet Deutsch-diagnosekabel mellem denne adapter og interfacet
