Jaltest  |  SKU: JDC604.9

Jaltest (JDC604.9) | Mercury (MEFI 1-4) 10-polet OBD – 26-polet DB26 adapterkabel | Motorbåd

Regulær pris
€114,95 inkl.
€95,00 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

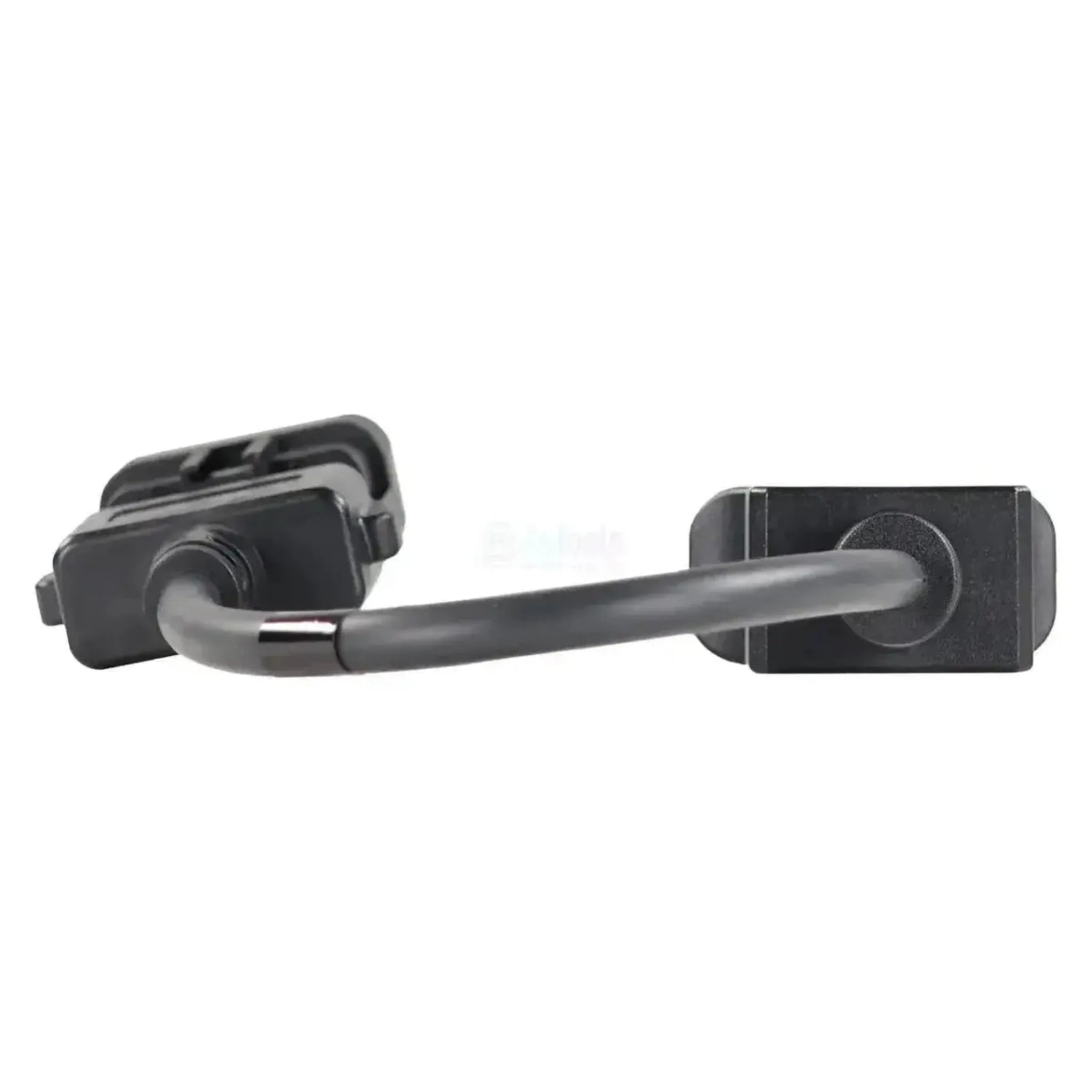

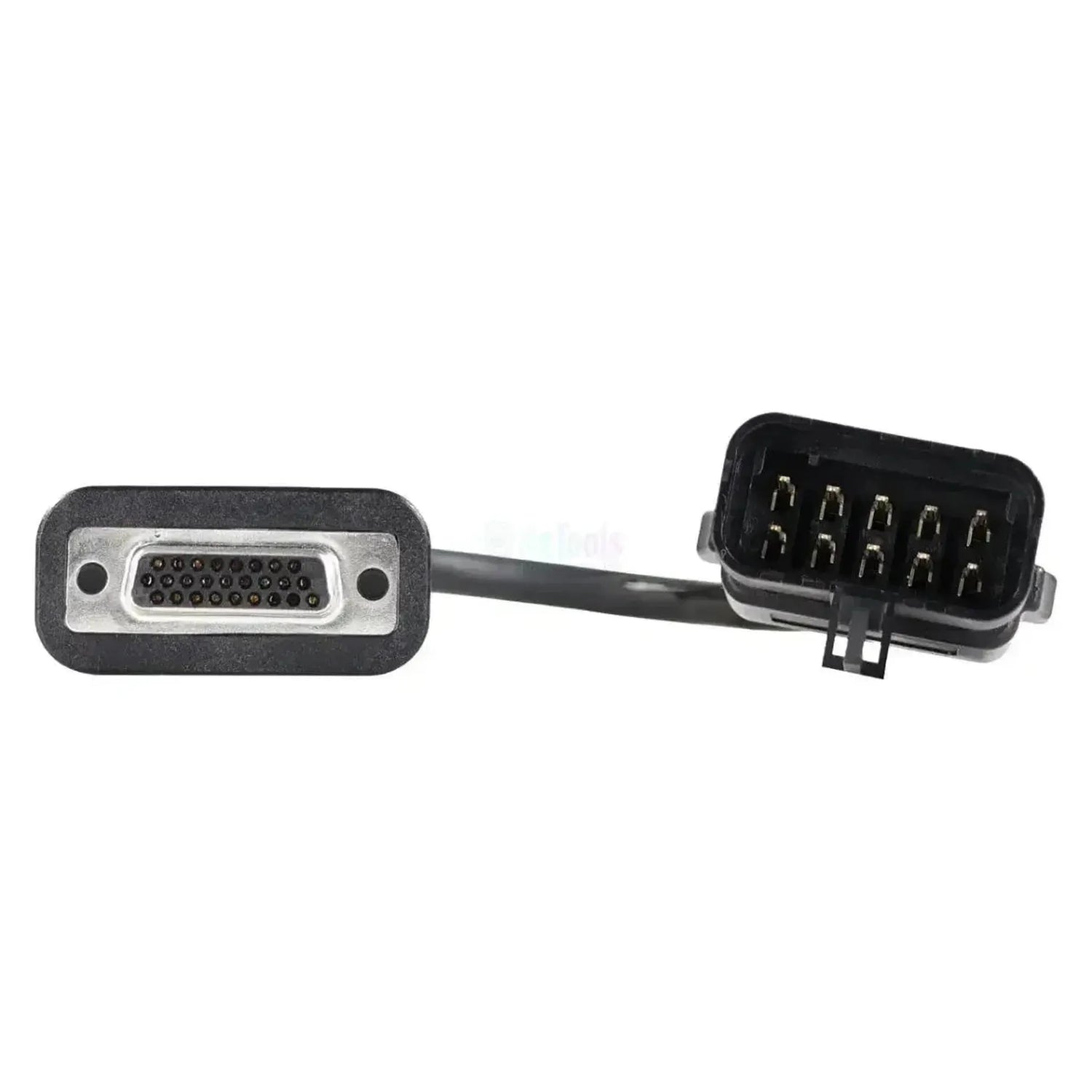

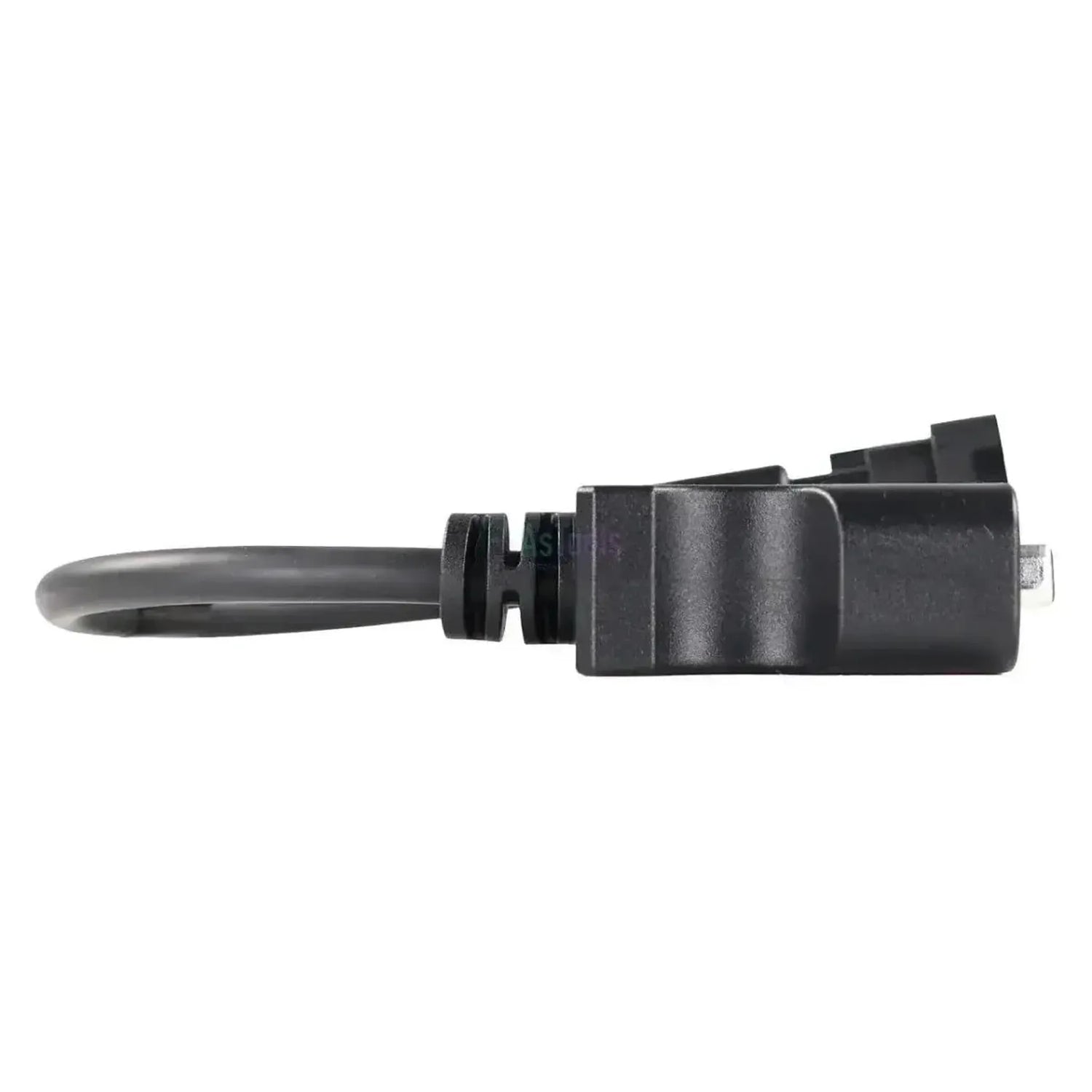

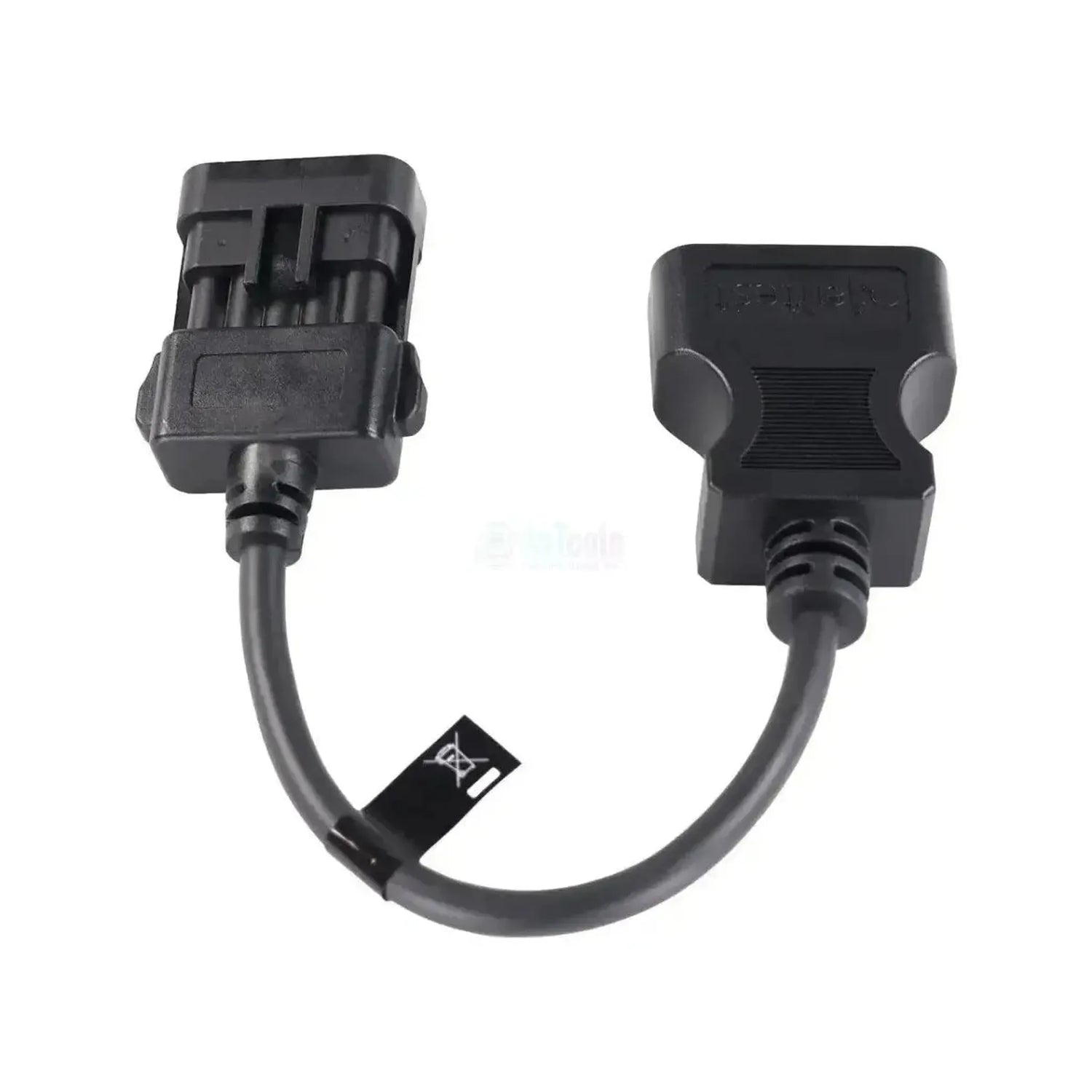

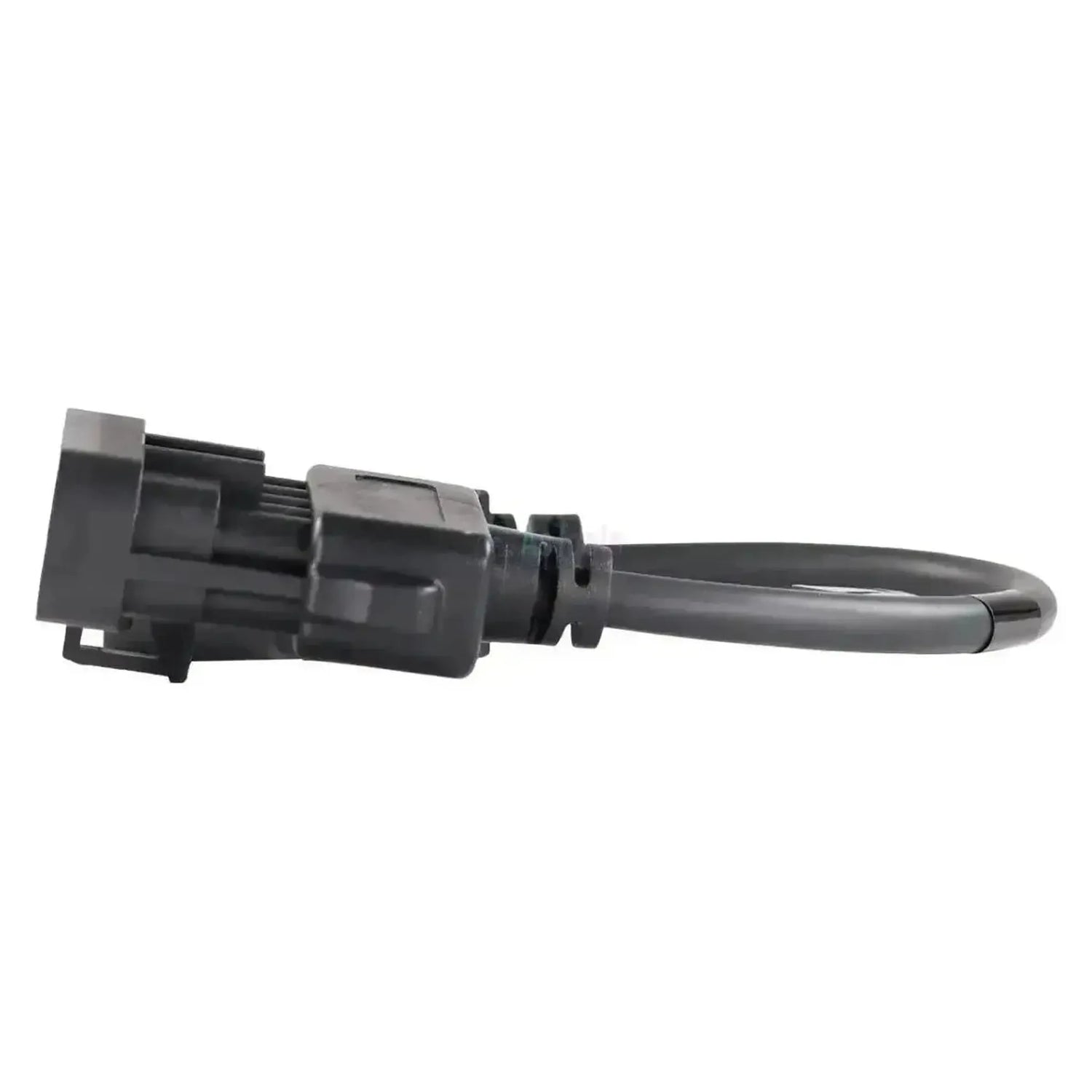

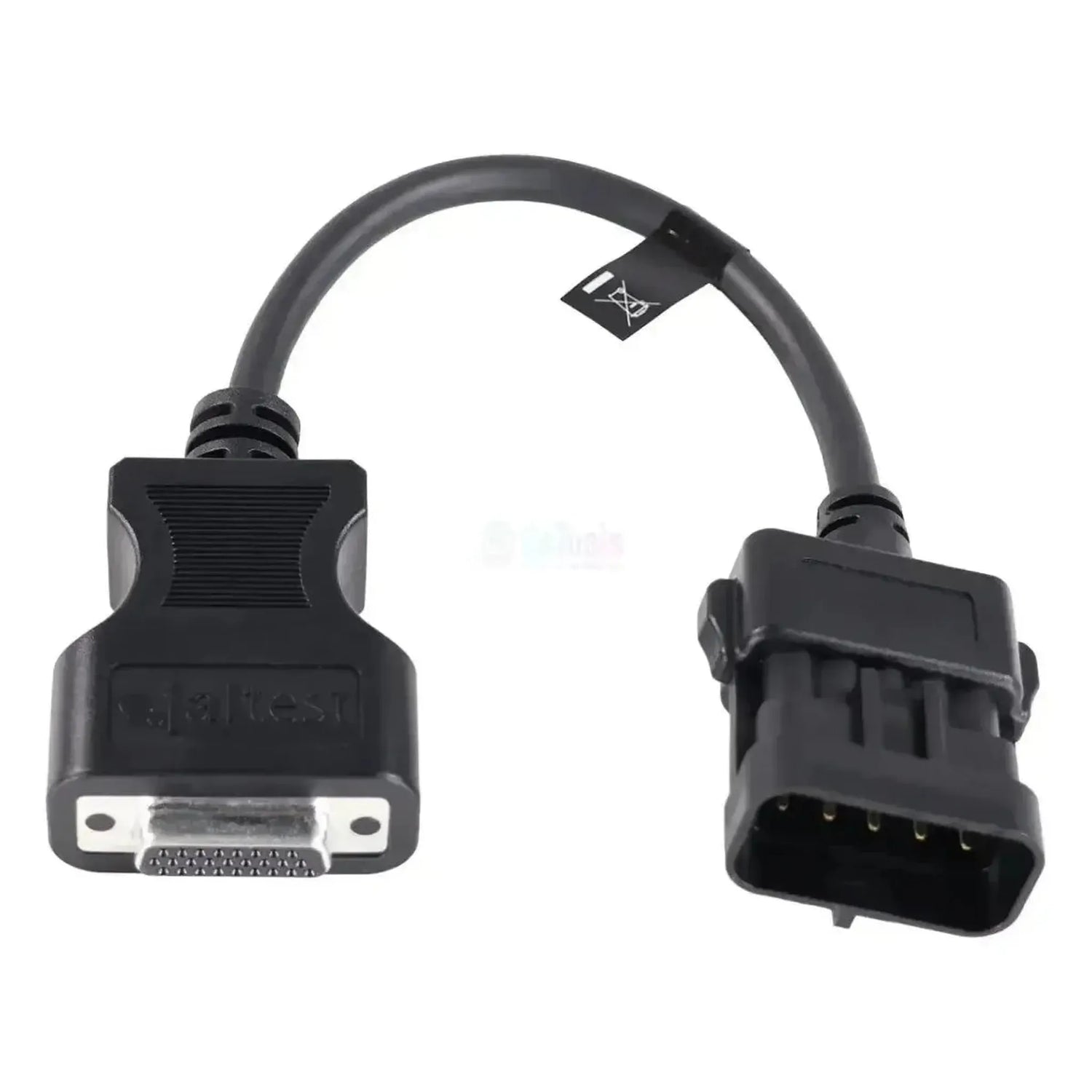

Jaltest JDC604.9 forbinder 10-bens MEFI-tilslutningen på MerCruiser-indenbordsmotorer med dit Jaltest-grænseflade. På motorsiden sidder et rektangulært sort stik med ti ben i en dobbelt række med fem og en låsetap på bagsiden. På grænsefladesiden ender kablet i et 26-bens D-sub med skruesikring, som tilsluttes Jaltest Link V9 via forlængerkablet JDC100B. Kablet måler 28 til 30 cm.

Bag denne tilslutning ligger MEFI-indsprøjtningsstyringen, benzinmotorstyringen i MerCruiser-indenbordsblokkene, i generationerne MEFI 1-2 og MEFI 3-4. På begge læser du fejlkoder, viser måleværdier, styrer komponenter og følger live data. Parametre, kalibrering og reset hører til de nyere 555-styreenheder med deres egen 4-pins stik. Kablet hører under Jaltest Marine.

FORDELE

✔Dækker begge MEFI-generationer med ét kabel: MEFI 1-2 og MEFI 3-4.
✔På MEFI-styringen får du ud over fejlkoder også måleværdier og komponentstyring.
✔Med live data følger du værdierne mens motoren kører.
✔Én tilslutning til en bred motorpakke: Fra 4.3-serien til MAG-blokkene og de store 454-, 496- og 502-udgaver.

BEMÆRK

✕Interfacesiden er en 26-pins D-sub: På Jaltest Link V9 tilslutter du kablet via JDC100B.
✕Ved MEFI-styreenhederne er parametre, kalibrering og reset ikke muligt.
✕Gas- og gearbetjeningen, styringen af kurs og 555-styreenhederne sidder bag andre stik; til 4-pins 555-tilslutningen er JDC603A beregnet.
✕Kun til MerCruisers indenbordsmotorer; Mercury-udenbordsmotorerne har ikke denne tilslutning.

Anvendelser og funktioner

Via denne forbindelse får du med Jaltest-softwaren adgang til MEFI-motorstyringen i MerCruiser-blokken. Det er den eneste enhed bag denne 10-pins tilslutning. Nedenstående enheder kommer fra Mercury-dækningen i Jaltest Marine.

Styreenheder du kan tilgå

  • MEFI 1-2: Motorstyring, første generationer.
  • MEFI 3-4: Motorstyring, tredje og fjerde.

Hvad du kan gøre

  • Fejlkoder: Læs, med beskrivelse.
  • Måleværdier: Sensorer på MEFI-styringen.
  • Komponenter: Aktuatorer styres direkte.
  • Live data: Følg med når motoren kører.

Sådan bruger du den

  1. Find stikket: 10-pins MEFI-stik ved motoren.
  2. Tilslut: Sæt JDC604.9 i stikket.
  3. Forlængerkabel: Skru JDC100B fast på D-sub'en.
  4. Link tilslutning: JDC100B på Jaltest Link V9.
  5. Aflæs: Vælg Mercury og motortypen.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke modellen. Dette kabel passer til enhver MerCruiser-indenbordsblok med 10-pins MEFI-tilslutning. Jaltest Marine dækker nedenstående motorer; om du har den rigtige, ser du på det rektangulære sorte stik med en dobbelt række på fem ben og ikke på blokkens typenummer.

Mercury MerCruiser:

  • 4.3-serien: 4.3 EFI, 4.3 MPI og 4.3 MPI ECT.
  • 5.0- og 5.7-serien: 5.0 EFI, 5.0 MPI, 5.7 EFI, 5.7 MPI og Horizon-udgaverne.
  • MAG-serien: 262 MAG, 350 MAG EFI og MPI, 377 MAG MPI, 383 MAG Stroker, 496 MAG (HO) og 8.2 MAG.
  • Store blokke: 454 EFI og MPI, 502 EFI, 502 MAG EFI og 502 MPI, 7.4 TBI og 7.4 MPI, 8.1S Horizon og HO.
  • Øvrige: Scorpion- og Black Scorpion-udgaver, MX 6.2 MPI, Vazer 100, 200/250 Optimax og 240 EFI.
💡
Godt at vide: MEFI-tilslutningen sidder i motorrummet, på eller ved siden af motoren. MerCruiser skiftede senere til ECM- og PCM-555-styringen med et 4-pins stik; til den kræves JDC603A. Tæl antallet af ben på din motor, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC604.9) | Mercury (MEFI 1-4) 10-pins OBD – 16-pins OBD2 Adapterkabel | Motorbåd

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel
Hvilket kabelsæt dette kabel også indgår i. Har De allerede sættet, behøver De ikke købe kablet separat.Del af kabelsæt
Marine-kabelsæt

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • Marine

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
10-bens rektangulært stik

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
Ja
De kan aktivere komponenter for at teste, om de er defekte. Det sparer tid på fejlsøgning.Aktivering af komponenter
Ja
De kan tilpasse styreenhedernes indstillinger og udføre kalibreringer efter reparation eller udskiftning.Parametre og kalibreringer
Nej

Mål og vægt

Hvor langt kablet er. Et længere kabel giver mere bevægelsesfrihed ved et stik, der er svært at nå.Kabellængde
30 cm
Styreenheder
MEFI 1-2 og MEFI 3-4 (motorstyring)
Referencenummer
JDC604.9

Øvrige specifikationer

Anvendelse
Mercury MerCruiser indenbordsmotorer (MEFI 1-4)
Tilslutning interfaceside
26-pins D-sub (SUBD-26) med skruelukning
Del af kabelsæt
Marine-kabelsæt vessel (70002008) og indenbords (70002009)
Påkrævet forlængelseskabel
JDC100B (2,5 m SUBD-26) ved brug med Jaltest Link V9
Nødvendig at bruge
Jaltest Link V9, forlængerkabel JDC100B og en aktiv licens til Jaltest Marine
