Jaltest  |  SKU: JDC534A

Jaltest (JDC534A) | CNH CE/FPT 9-polet OBD - 16-polet OBD2-adapterkabel | Forbrændingsmotor

€122,95 inkl.
€101,61 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

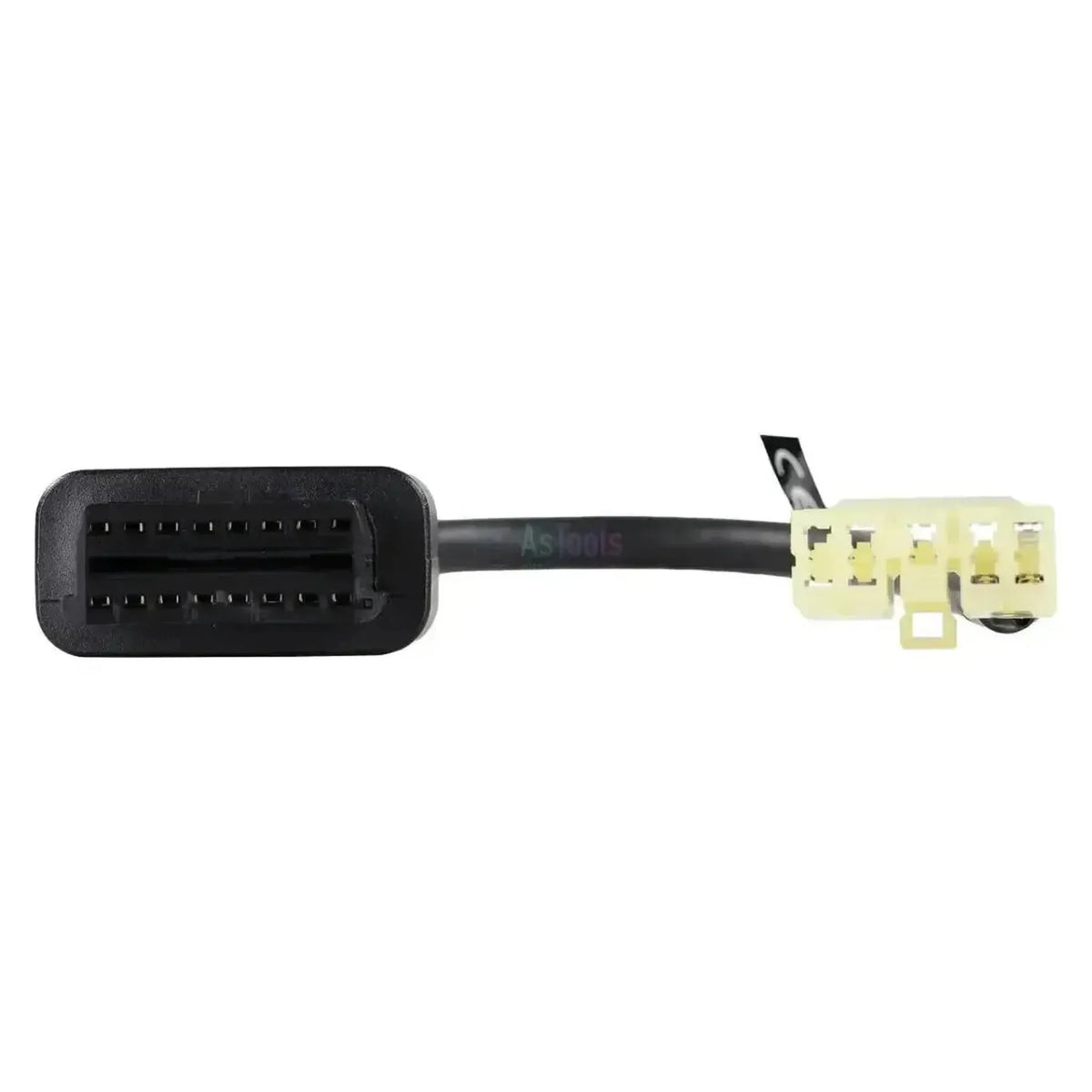

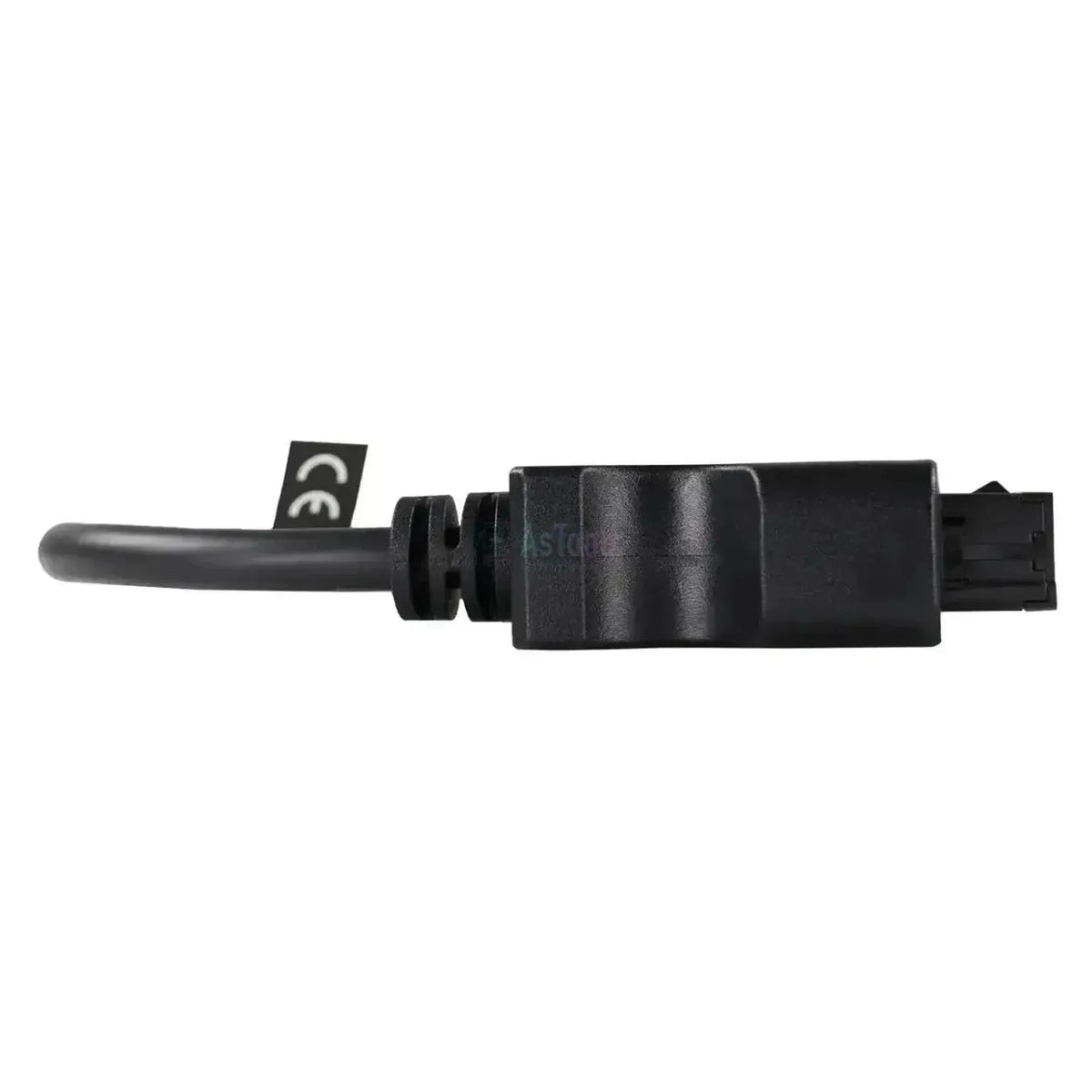

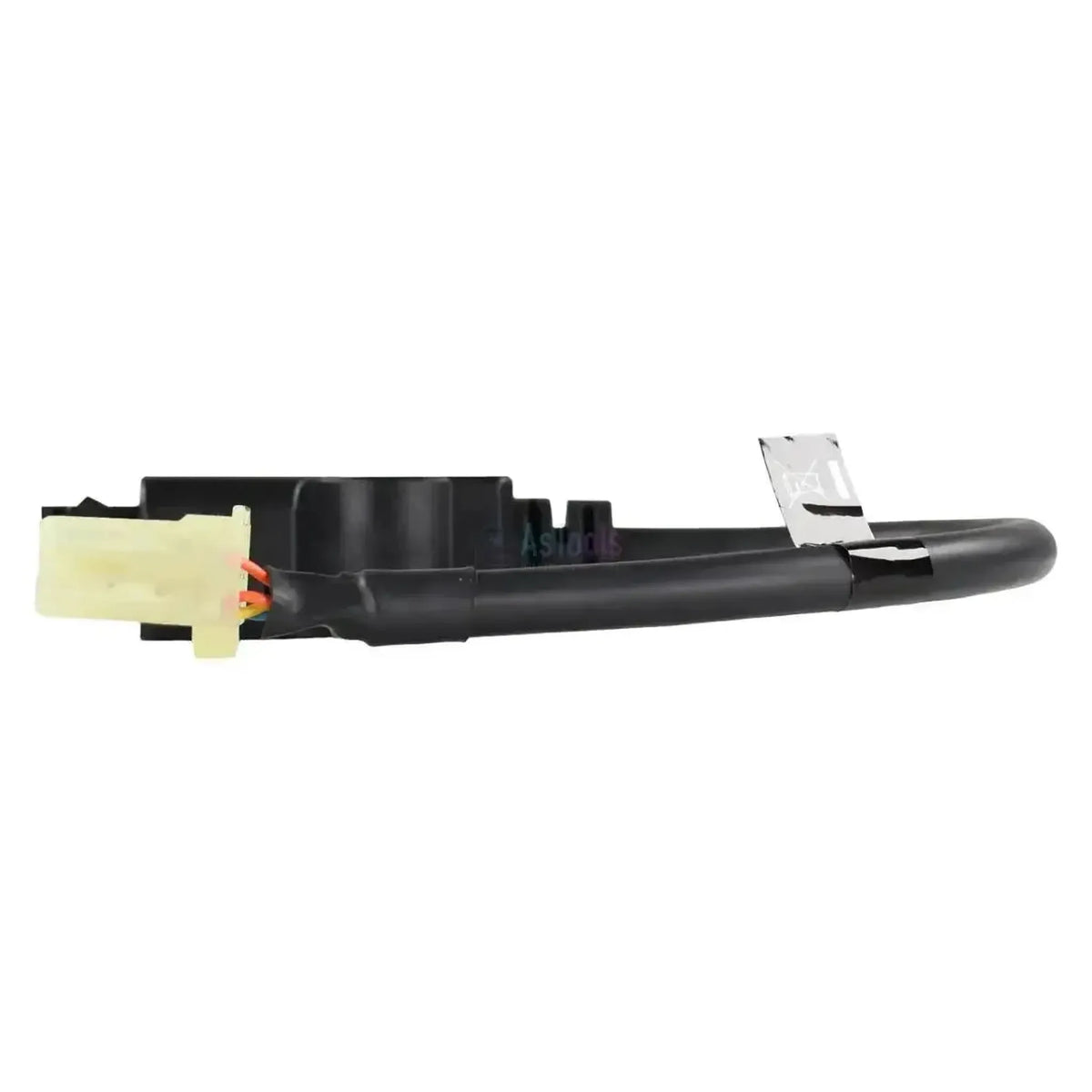

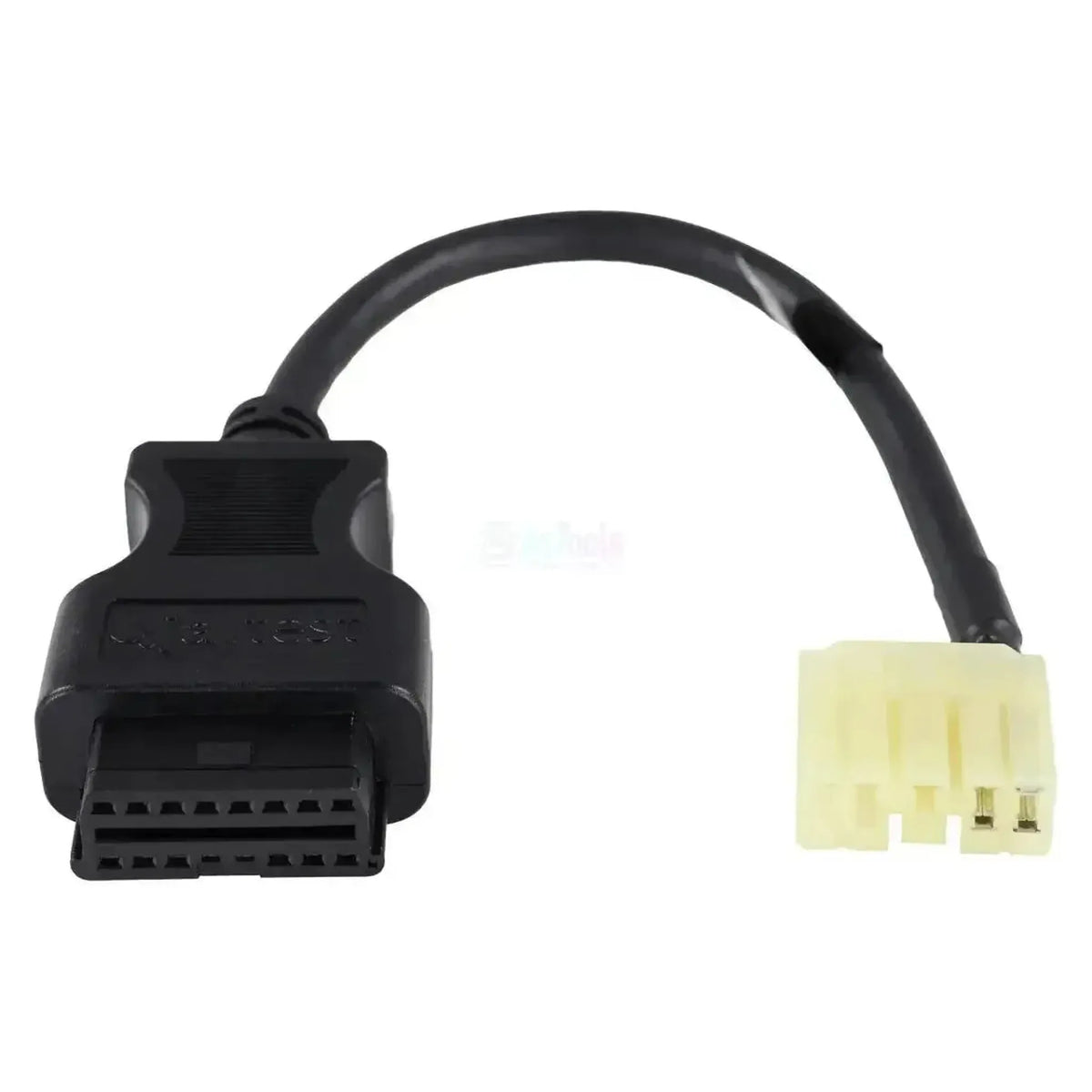

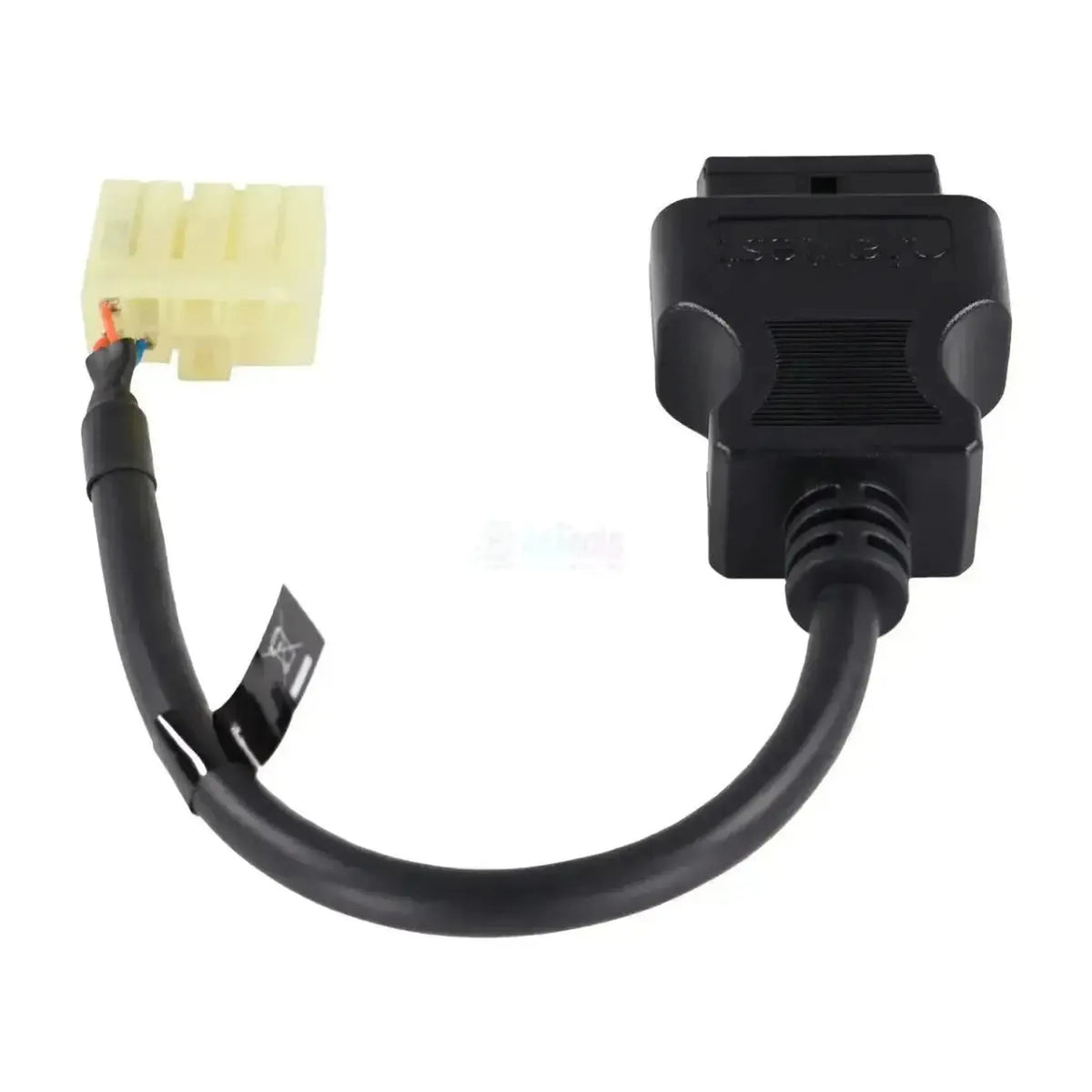

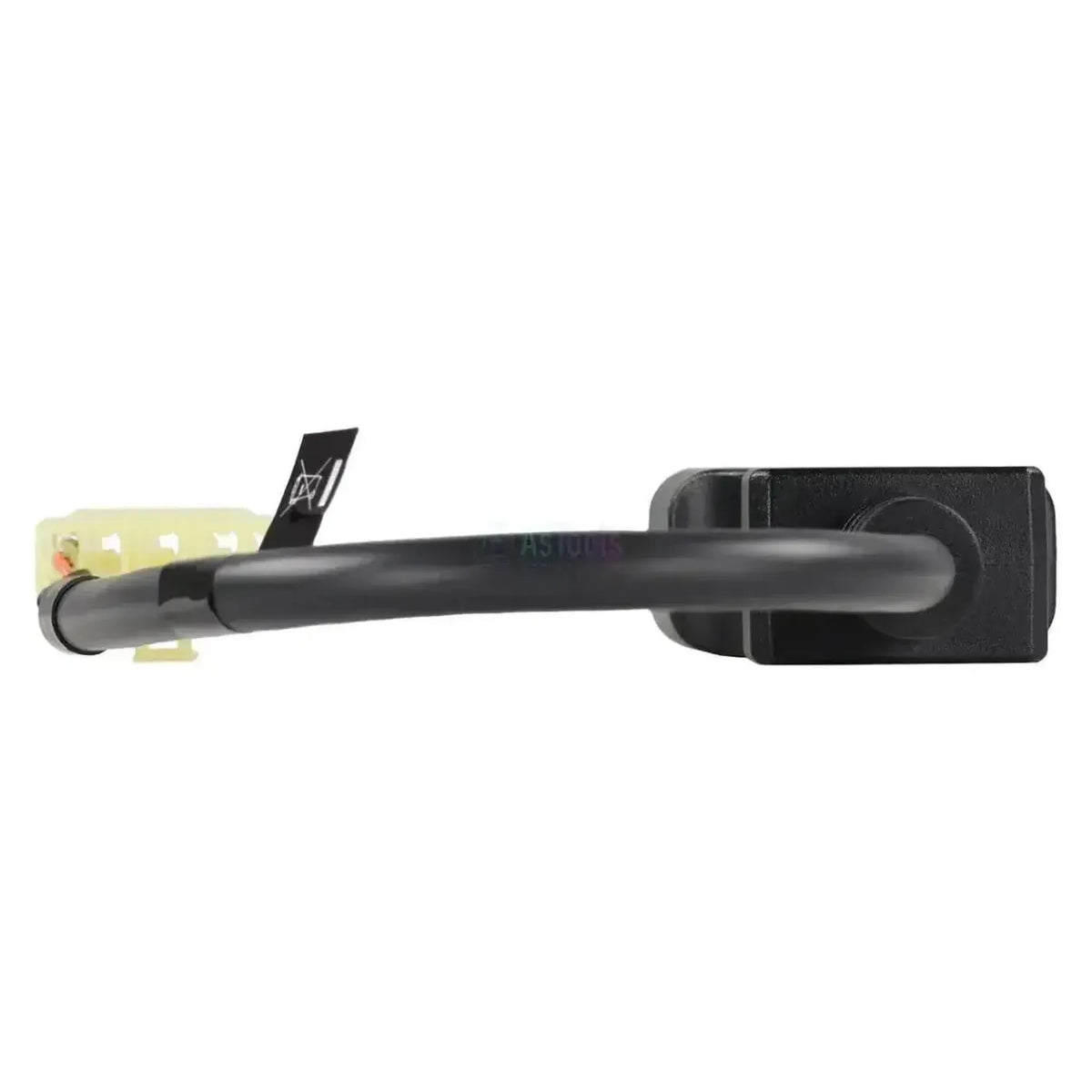

De Jaltest JDC534A verbindt de 9-pins diagnoseaansluiting van de FPT-motoren in CNH-bouwmachines met een standaard 16-pins OBD2-interface. De machinezijde is geen ronde stekker maar een rechthoekig, melkwit kunststof huis met negen posities en een zwarte trekontlasting op het snoer. Die aansluiting hoort bij de motorregeling en zit in de motorruimte, niet bij de standaard machinediagnose. Omdat de motor uit het FPT-programma komt, treft u dezelfde stekker aan op bouwmachines van New Holland CE, Fiat Kobelco en Q&K. Het snoer meet 28 tot 30 cm.

Achter deze ene aansluiting liggen de FPT-motorregelingen die Jaltest onder IVECO-FPT dekt: EDC 7 C1 en EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101, plus het AdBlue-doseersysteem Denoxtronic 2.1. De functieomvang loopt op met de generatie: Aanvullende acties staan alleen bij de twee nieuwste eenheden, en bij EDC 16 C39 en EDC 7 C1 ontbreken ook de onderhoudsintervallen. De kabel valt onder Jaltest OHW (bouw- en terreinmachines).

PLUSPUNTEN

✔Ontsluit de FPT-motorregeling in CNH-bouwmachines, waar de machine-eigen aansluiting niet op past.
✔Bereikt de FPT-regeleenheden die Jaltest dekt, van EDC 7 en EDC 16 tot EDC 17 en EDC MD1.
✔Leest ook het AdBlue-doseersysteem Denoxtronic 2.1 uit als de motor daarmee is uitgerust.
✔Werkt op machines van meerdere merken uit dezelfde familie: New Holland CE, Fiat Kobelco en Q&K.

AANDACHTSPUNTEN

✕De functieset verschilt per motorgeneratie: Aanvullende acties staan alleen bij EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101; bij EDC 16 C39 en EDC 7 C1 ontbreken ook de onderhoudsintervallen.
✕De kabel is motorgericht: De hydrauliek en de overige machineregelingen hebben hun eigen diagnoseaansluiting.
✕Alleen voor de rechthoekige melkwitte 9-pins CNH-stekker: Machines met een 19-pins FPT-aansluiting vragen om de JDC526A.
✕Dit is niet de Deutsch 9-pins J1939-aansluiting: Die is rond en groen, en loopt via de JDC217.9.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling van de FPT-motor in de bouwmachine. De functieomvang loopt op met de generatie van de regeleenheid. Onderstaande eenheden komen uit de IVECO-FPT-dekking, waar Jaltest deze motoren onderbrengt.

Regeleenheden die u kunt benaderen

  • EDC 7 C1 en EDC 7 UC31 (CAN en K Line): De eerste commonrail-generaties van FPT.
  • EDC 16 C39, motorregeling: De tussengeneratie.
  • EDC 17 CV41 + Denox 2.2: De regeleenheid met geïntegreerde uitlaatgasnabehandeling.
  • EDC MD1 CE101, motorregeling: De actuele generatie, met de ruimste functieset.
  • Denoxtronic 2.1, uitlaatgasnabehandeling: Het AdBlue-doseersysteem als apart systeem in de dekking.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen met de omschrijving van de storing, en het na reparatie leegmaken.
  • Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen voor waarden buiten het normale bereik.
  • Onderhoud: De onderhoudsintervallen van de motor raadplegen en de bijbehorende werkzaamheden vastleggen in een rapport. Beschikbaar bij onder meer EDC 7 UC31 (CAN), EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101.
  • Aanvullende acties: De extra procedures die Jaltest per regeleenheid aanbiedt, zoals reset- en instelfuncties. Alleen bij EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het machinemodel. Deze kabel volgt de FPT-motor in de bouwmachine, dus het bouwjaar en het model van de machine zeggen weinig. Jaltest dekt bij IVECO-FPT onder meer de volgende motorreeksen; de vorm van de stekker wijst uit of u de juiste kabel heeft.

CNH CE en FPT:

  • N-serie: N45 en N67 (F4)
  • F-serie: F1C (F1) en F34 en F36 (F5)
  • Cursor-serie: Cursor 8 en 9 (F2) en Cursor 10, 11, 13 en 16 (F3)
  • Ingebouwd in bouwmachines van New Holland CE, Fiat Kobelco en Q&K
💡
Goed om te weten: De aansluiting van deze kabel is rechthoekig en melkwit, geen ronde stekker. Ziet u op uw machine een ronde metalen stekker met een dicht bezet penveld, dan heeft u de 19-pins FPT-aansluiting en de JDC526A nodig. Vergelijk de vorm van de stekker op uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC534A) | CNH CE/FPT 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC534A
Type Verloopkabel
Toepassing FPT-motoren in CNH-bouwmachines met 9-pins diagnoseaansluiting
Lengte 28 - 30 cm
Interface Jaltest Link V8.1/V9
Aansluiting machinezijde 9-pins rechthoekige melkwitte kunststof stekker
Aansluiting interfacezijde 16-pins OBD2
Regeleenheden EDC 7 C1 en EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101 (motorregeling), Denoxtronic 2.1 (uitlaatgasnabehandeling)
Segment Verbrandingsmotor
Jaltest-module Jaltest OHW (bouw- en terreinmachines)
