Jaltest  |  SKU: JDC569.9

Jaltest (JDC569.9) | Curtis 4-polet OBD – 26-polet DB26 adapterkabel | Løfte- og hejtøj

Regulær pris
€292,95 inkl.
€242,11 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

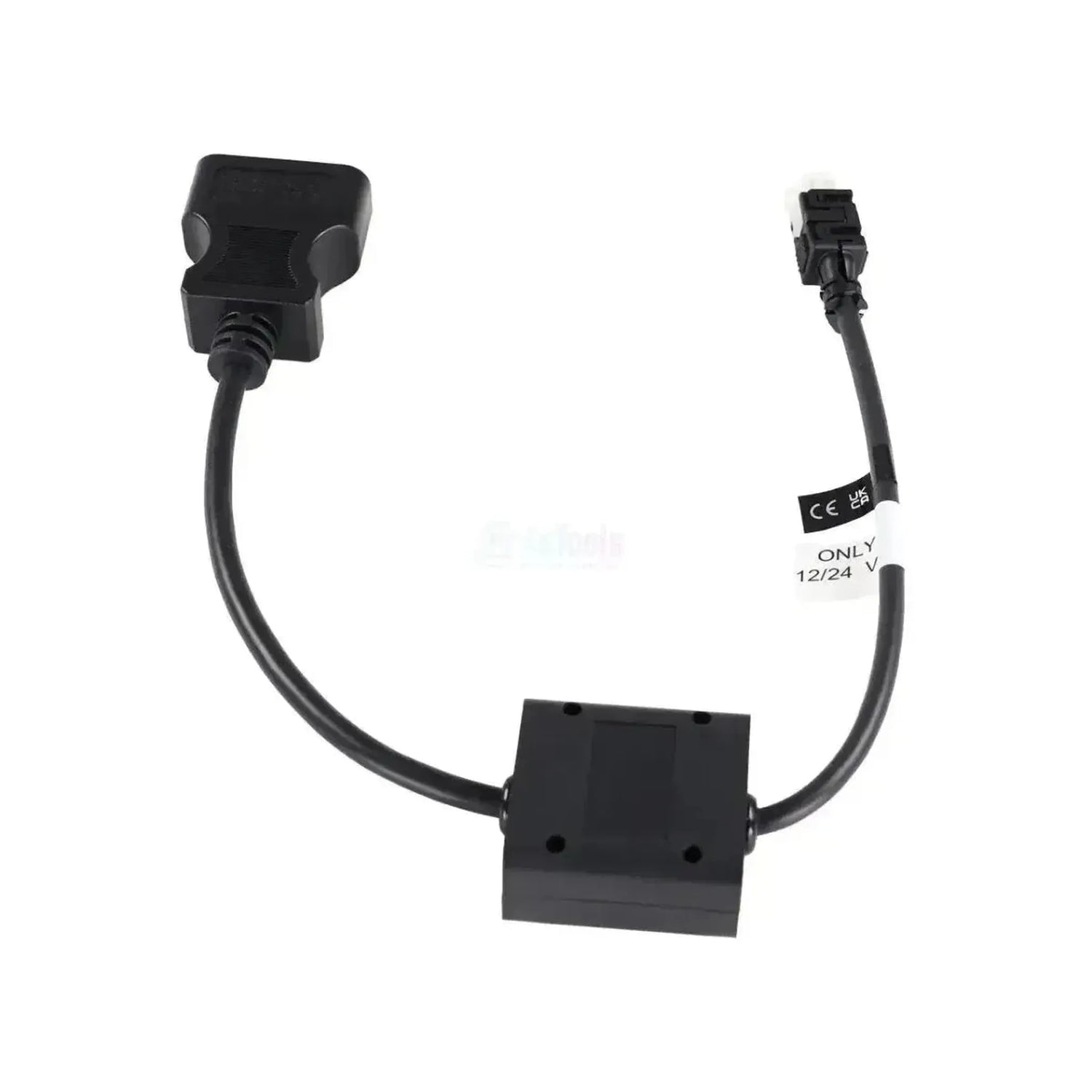

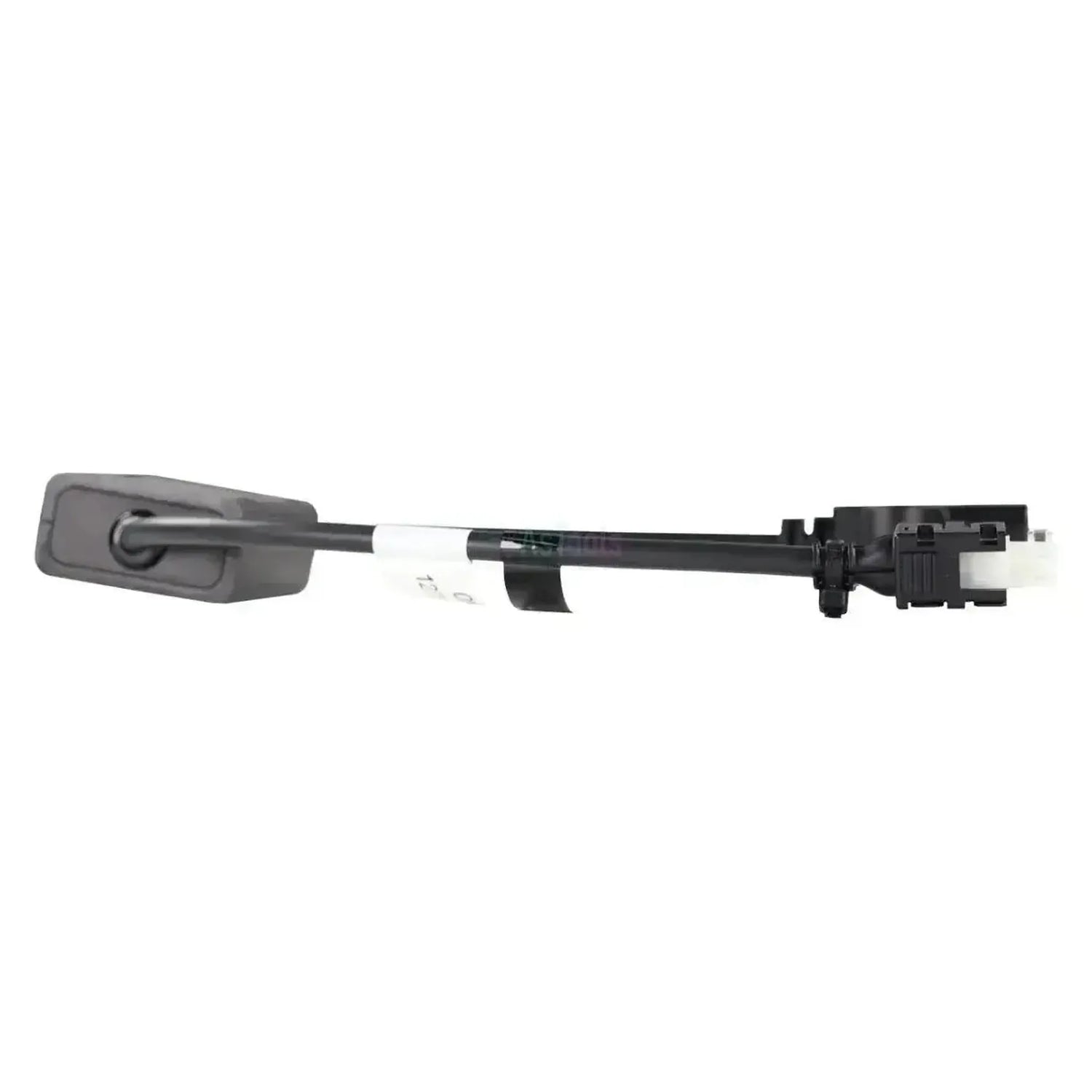

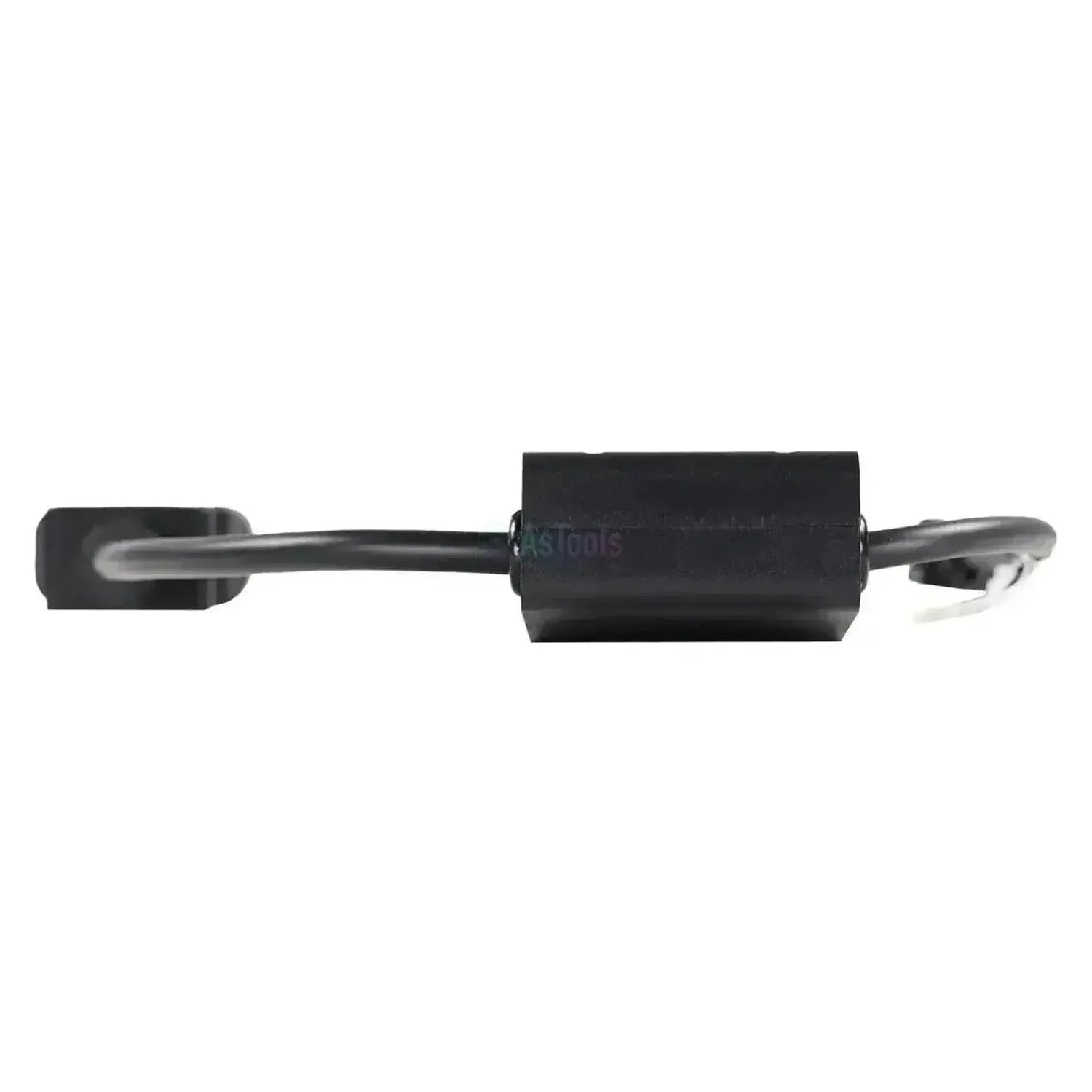

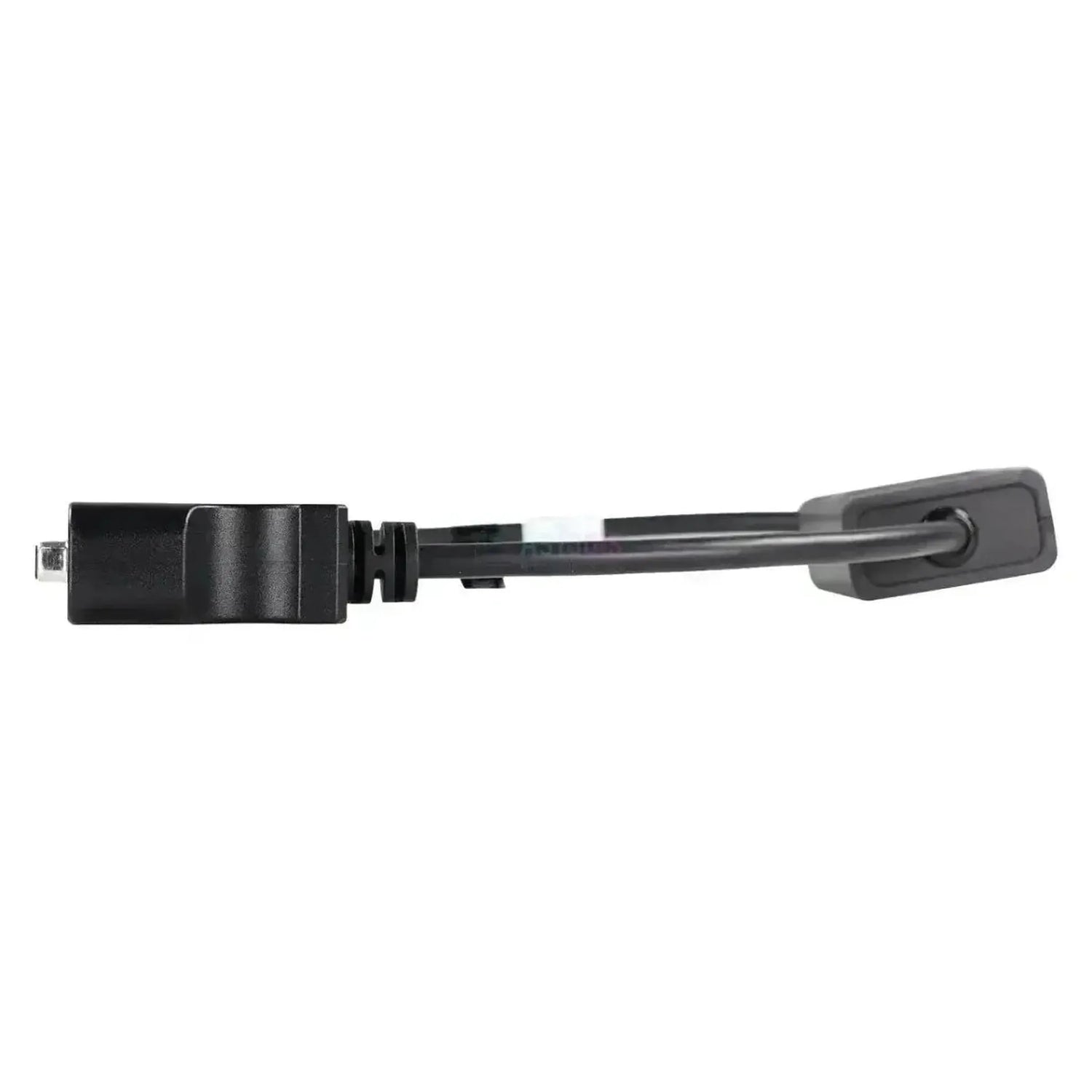

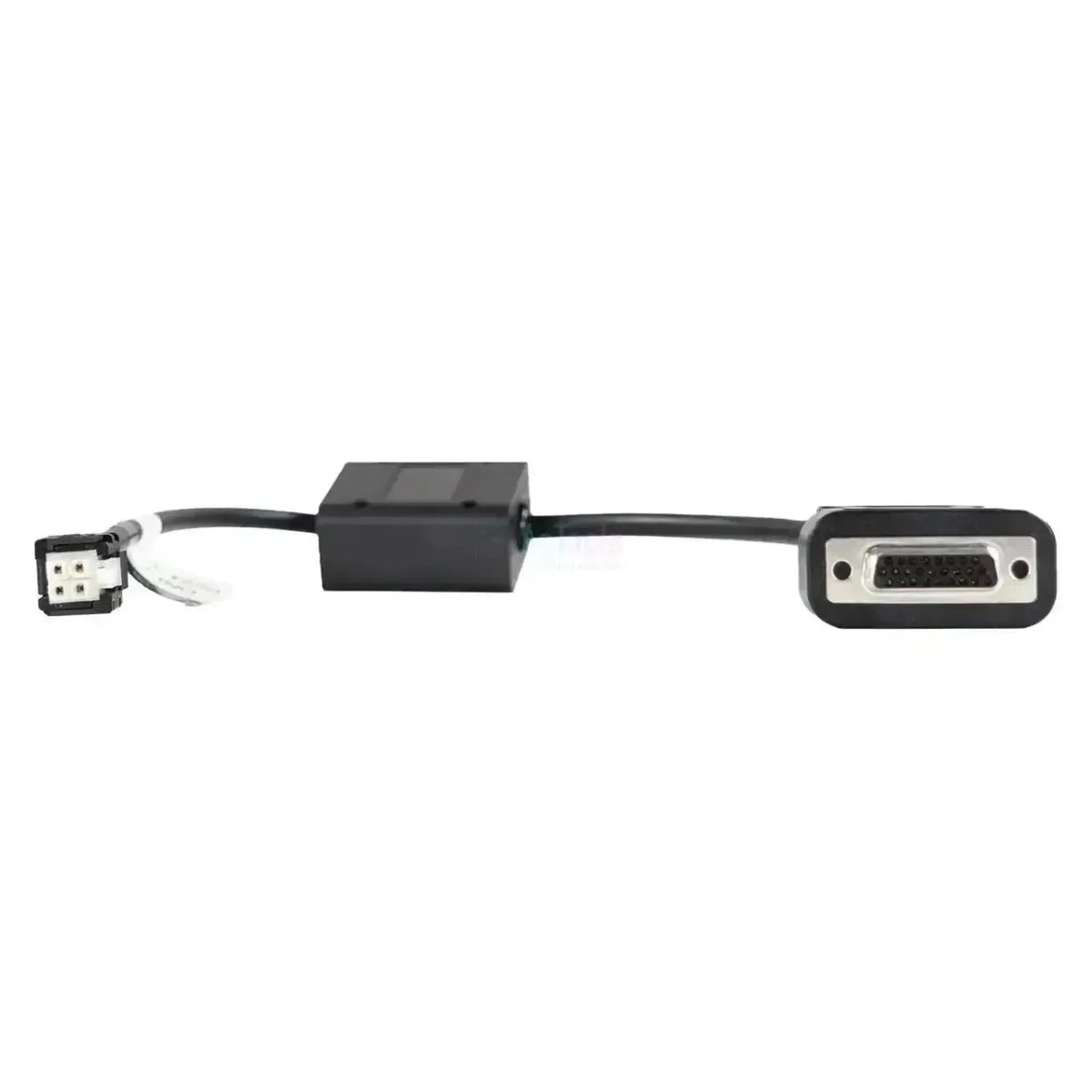

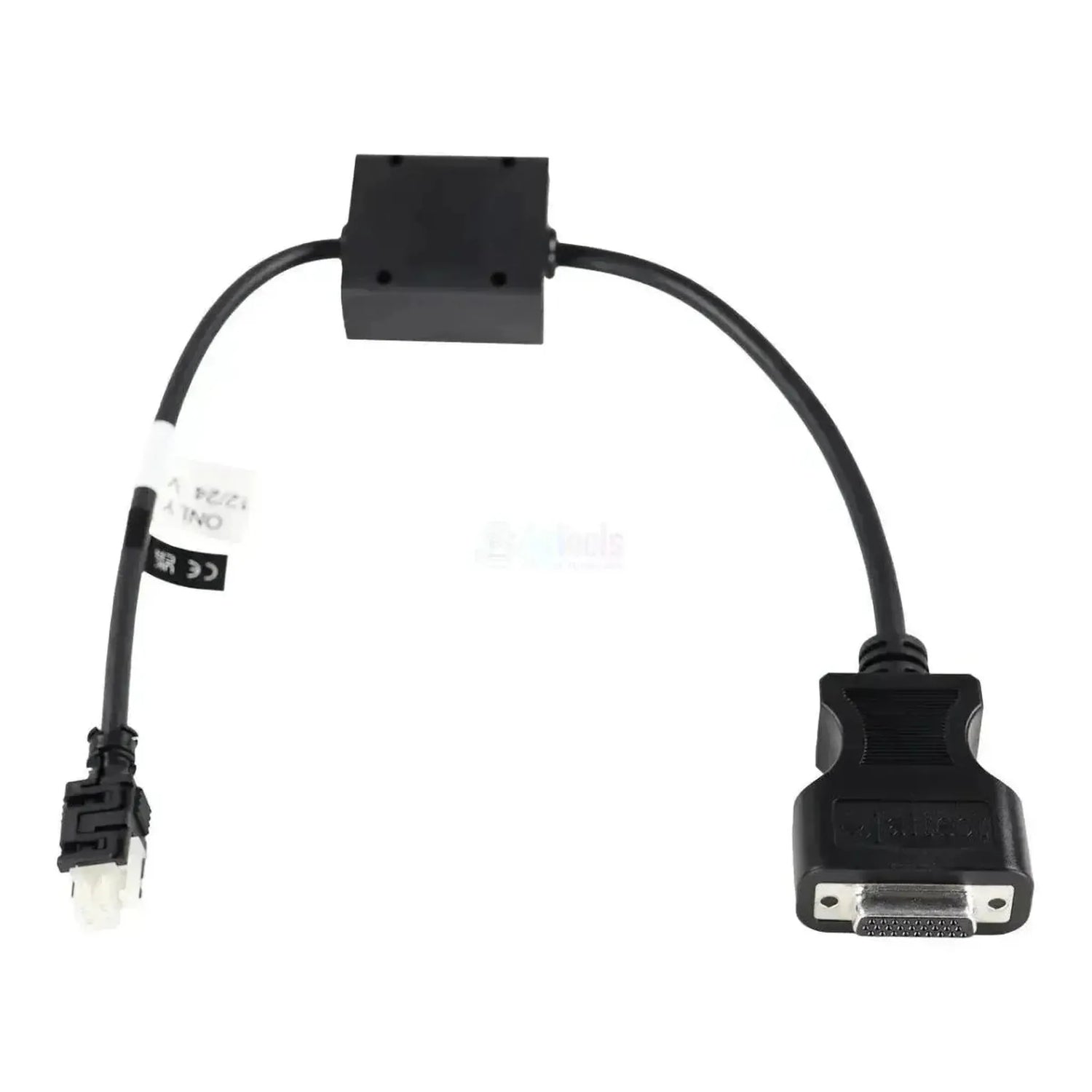

Jaltest JDC569.9 forbinder 4-polet diagnosestik på Curtis-effektmodulet direkte med 26-polet DB26-indgangen på Jaltest Link; der skal ikke bruges et ekstra 16-polet diagnosekabel. Midt på kablet sidder en forseglet sort boks med elektronik, og 4-polet stikket sidder i et sort låsehus. Ved siden af CE-mærket på kablet sidder en mærkat med 12/24 V ONLY.

Når kablet er tilsluttet, får Jaltest-softwaren adgang til Curtis-effektmodulet, som Jaltest dækker som Power module (CPM) pr. serie: 1212, 1220, 1228, 1230, 1232, 1236 og 1243. Du læser fejlkoder, måleværdier og live data; ved 1212, 1232 og 1236 kan du også indstille parametre, ved 1243 ikke. Kablet hører under Jaltest MHE (Material Handling Equipment).

FORDELE

✔Sættes direkte i DB26-indgangen på Jaltest Link; der skal ikke bruges et ekstra 16-polet diagnosekabel.
✔Jaltest dækker syv Curtis-serier: 1212, 1220, 1228, 1230, 1232, 1236 og 1243.
✔Ud over fejlkoder også måleværdier og live data fra effektmodulet, og for en del af serierne indstilling af parametre.
✔Den forseglede boks i kablet adskiller set udefra denne kabel fra den ellers ens JDC566.9.

BEMÆRK

✕Styring af komponenter, kalibrering og nulstilling af service er ikke dækket for Curtis-effektmodulerne.
✕Funktionerne varierer pr. serie: Ved 1243 mangler indstilling af parametre, mens det ved 1212, 1232 og 1236 er med.
✕Kun til Curtis-stikket i det sorte låsehus; hvis din controller har det løse hvide stik, er JDC566.9 den rigtige.
✕Kablet har mærkningen 12/24 V ONLY og er beregnet til maskiner med 12 eller 24 volt forsyningsspænding.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der vedligeholder elektriske gaffeltrucks, lagertrucks og højdearbejdsplatforme med en Curtis-effektmodul. Hver controllerserie dækkes separat; hvilke funktioner du får, afhænger af serien.

Styreenheder du kan tilgå

  • Power module (CPM): Curtis-effektmodulet.
  • Lettere serier: 1212, 1220, 1228 og 1230.
  • Tungere serier: 1232, 1236 og 1243.

Hvad du kan gøre

  • Fejlkoder: Læs og slet efter reparation.
  • Måleværdier: Se sensorer og indgange.
  • Parametre: Indstilling ved 1212, 1232 og 1236.
  • Live data: Følg værdier under drift.

Sådan bruger du den

  1. Find tilslutningen: Find 4-polet tilslutning på Curtis-controlleren i det elektriske rum.
  2. Tilslut: Sæt stikket i det sorte låsehus på tilslutningen.
  3. Tilslut Link: Sæt DB26-enden direkte i Jaltest Link.
  4. Tænd maskinen: Tænd maskinen med nøgleafbryderen.
  5. Aflæs: Vælg Curtis-modulet og serien i Jaltest MHE.

Kompatible køretøjer og anvendelser

Det afgørende er controlleren, ikke maskinens mærke. Kablet passer til enhver elektrisk drevet maskine med et Curtis-effektmodul med 4-polet diagnosetilslutning i det sorte låsehus. Hvilket stik der sidder på din controller, kontrollerer du på stedet.

Curtis:

  • Serier i Jaltest-dækningen: 1212, 1220, 1228, 1230, 1232, 1236 og 1243.
  • Anvendelse: Elektriske gaffeltrucks, lagertrucks og højdearbejdsplatforme.

Forskel fra JDC566.9

JDC569.9 og JDC566.9 har de samme tilslutninger i begge ender; forskellen er det, der sidder imellem.

  • JDC569.9: Forseglet boks med elektronik i kablet, mærkning 12/24 V ONLY, stik i et sort låsehus.
  • JDC566.9: Passiv adapterkabel på 30 cm med et løst hvidt 4-polet stik.
💡
Godt at vide: Den 4-polede tilslutning hører til Curtis-controlleren og sidder i det elektriske rum på maskinen. Der findes to kabeludførelser af denne tilslutning: Denne JDC569.9 med boksen i kablet og stikket i et sort låsehus, og den passive JDC566.9 med et løst hvidt stik. Sammenlign formen med tilslutningen på din controller.

Pakkens indhold

  • 1x Jaltest (JDC569.9) | Curtis 4-polet OBD - 26-polet DB26 adapterkabel | Løfte- og hejtøj

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • MHE intern transport
Hvilke typer køretøjer eller maskiner kablet er beregnet til. Det viser hurtigt, om det passer til opgaverne på Deres værksted.Køretøjstyper
  • Løfte- og hejseredskab

Tilslutninger

Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
26-bens DB26
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
4-pins Curtis

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja

Anvendelse

Referencenummer
JDC569.9
Styreenheder
Power module
Påkrævet for brug
Jaltest Link og en gyldig softwarelicens

Øvrige specifikationer

Anvendelse
Curtis-effektmoduler (Power module CPM)
Længde
Ikke angivet
Styreenheder
Power module (CPM), Curtis-serien 1212, 1220, 1228, 1230, 1232, 1236 og 1243
