Jaltest  |  SKU: JDC211A

Jaltest (JDC211A) | Deutsch 6-polet – 9-polet J1939 adapterkabel | Erhvervs- og arbejdskøretøjer

Regulær pris
€92,95 inkl.
€76,82 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

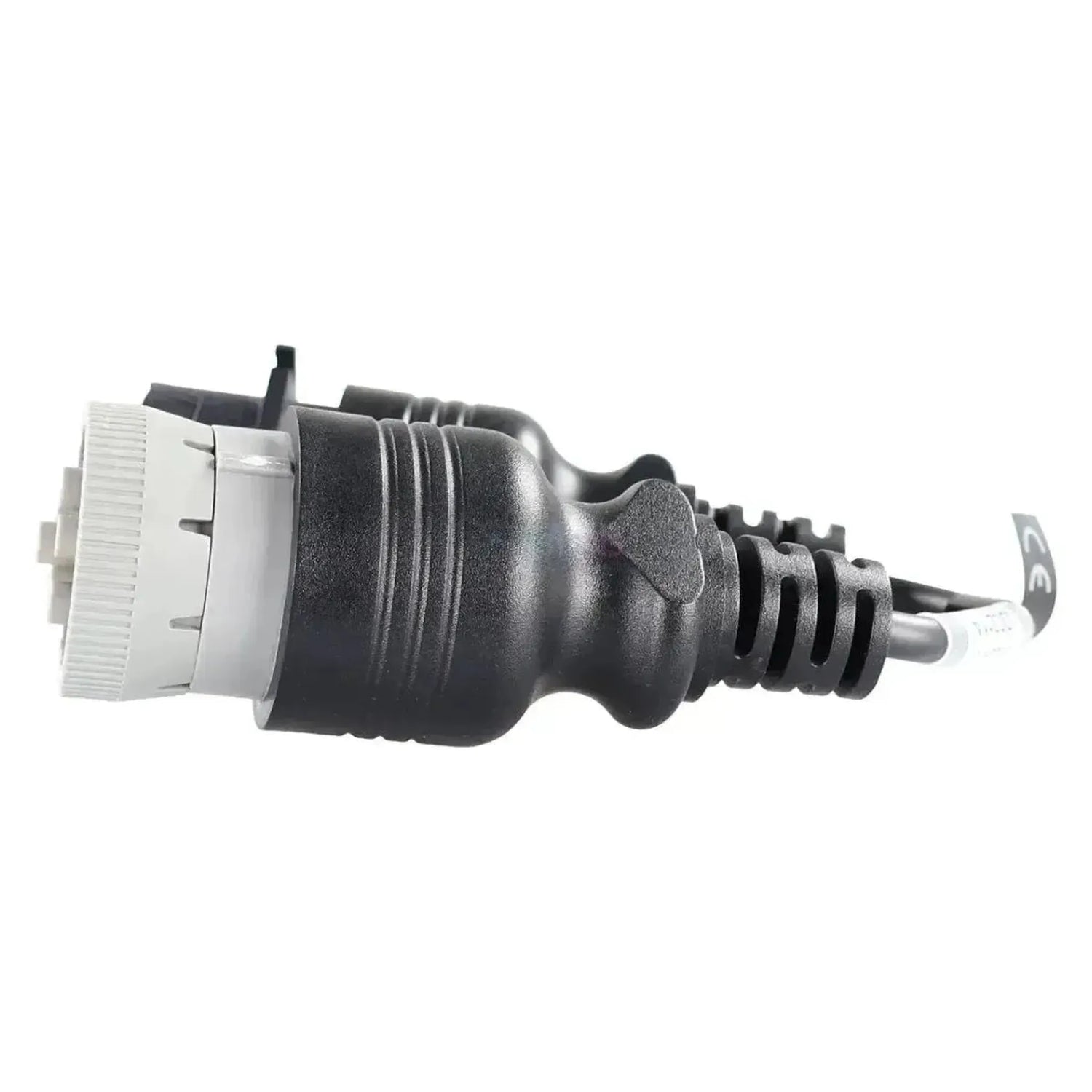

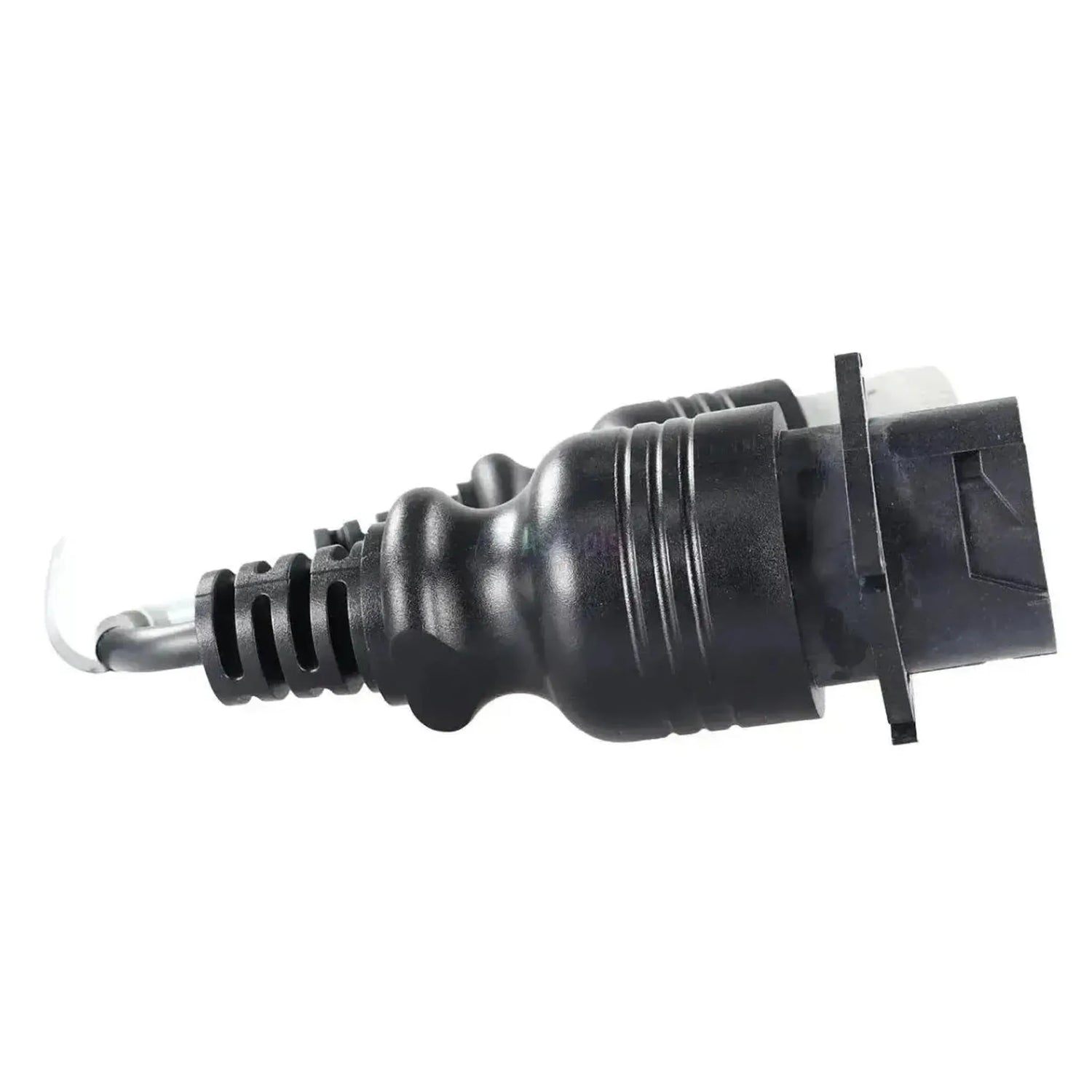

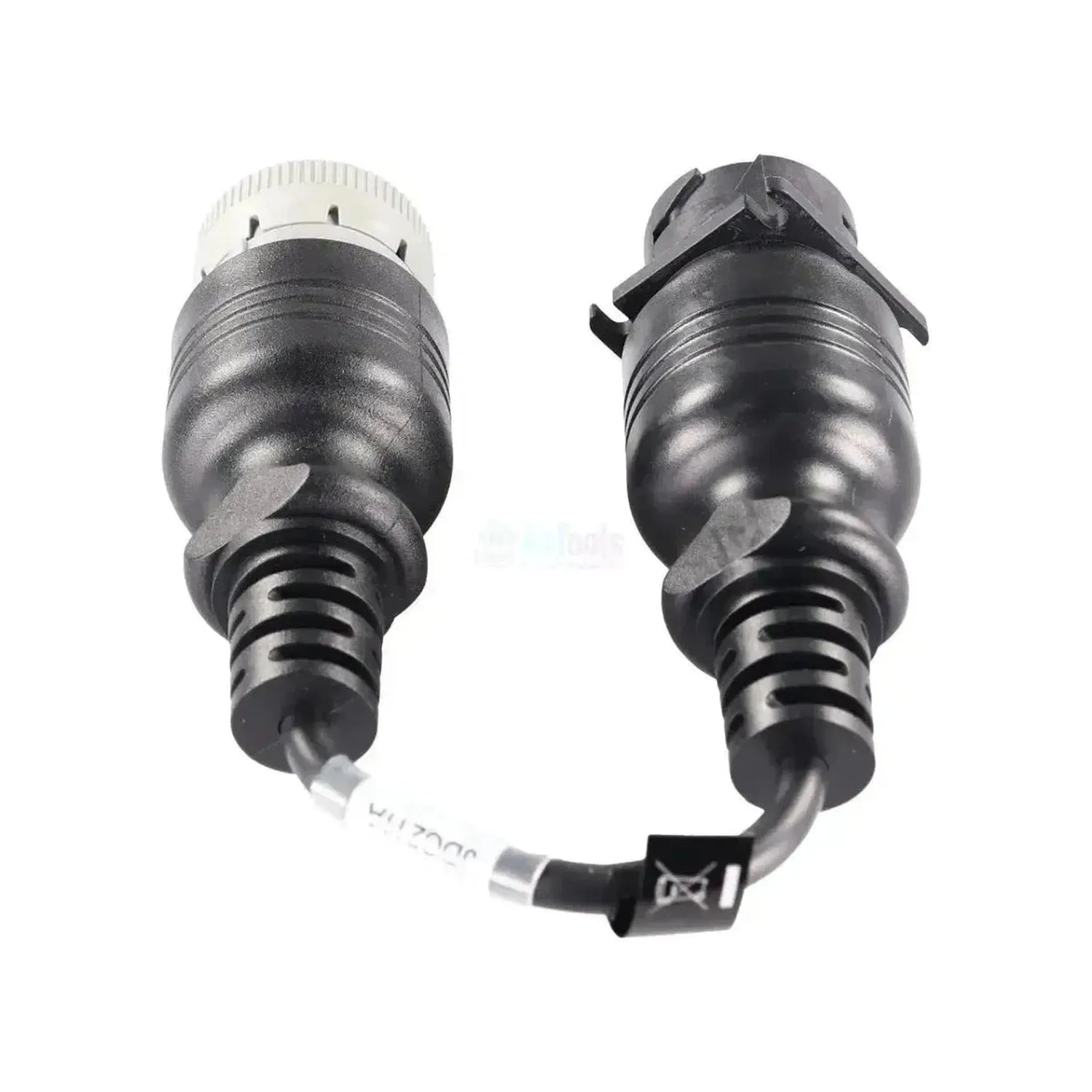

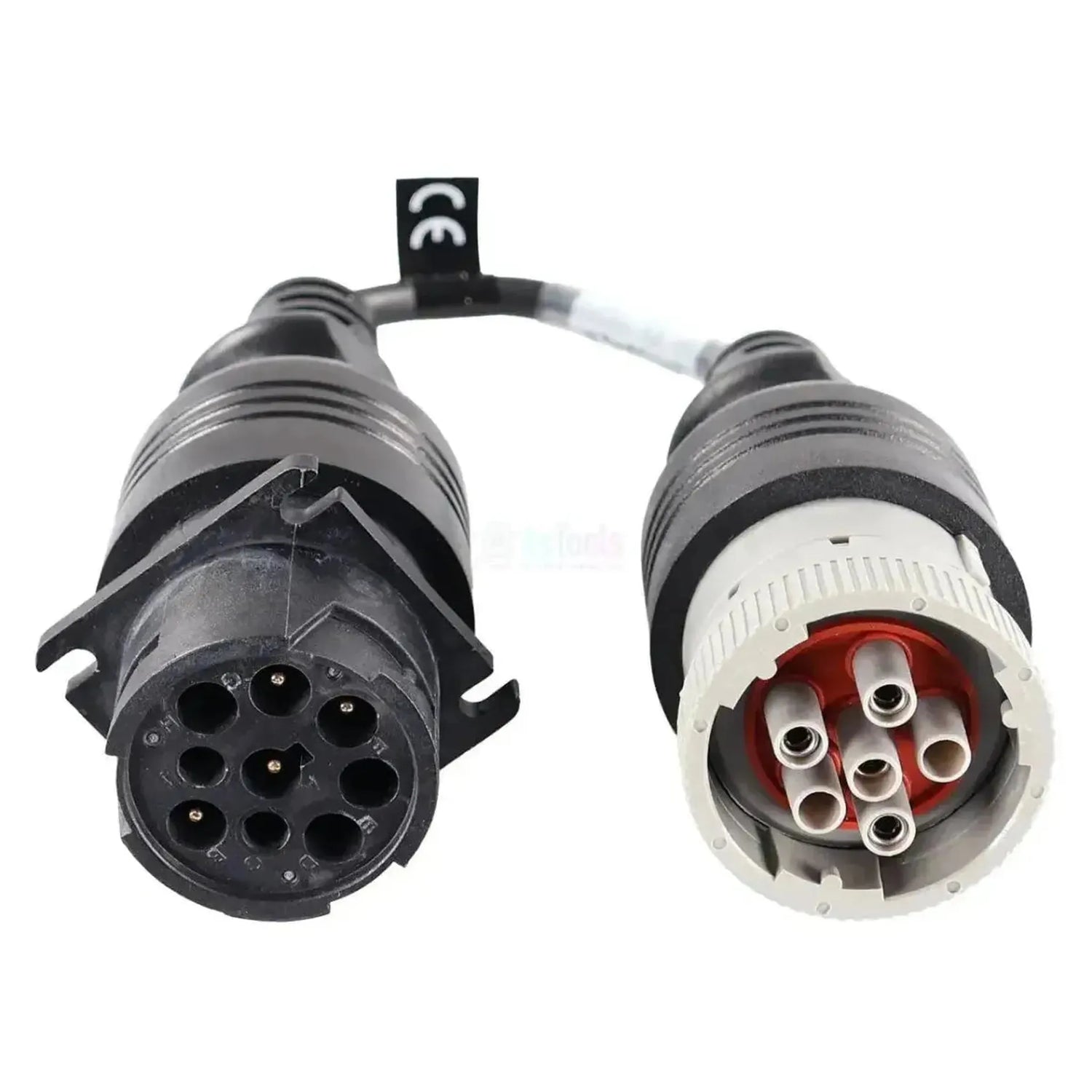

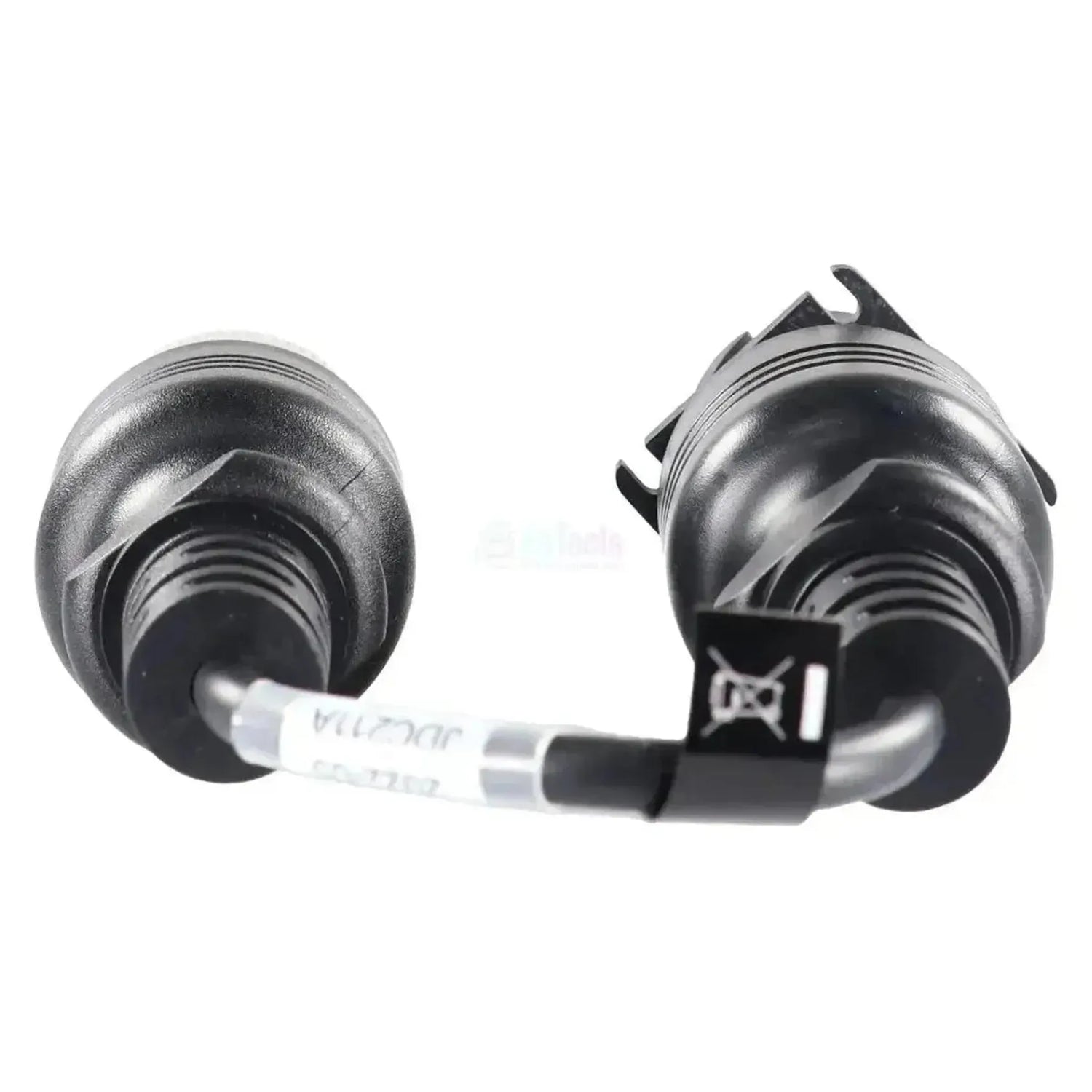

Jaltest JDC211A omsætter den 6-polede Deutsch-diagnosetilslutning på ældre erhvervs- og arbejdskøretøjer til en 9-polet J1939-tilslutning. På køretøjssiden sidder et rundt stik med en lysegrå koblingsring og en rød indre ring, med seks grå bøsninger, hvoraf fire er optaget. I den anden ende sidder et sort 9-polet Deutsch-hus med monteringsflange og positioner markeret med bogstaver. Kablet er 28 til 30 cm langt.

Det 6-polede stik hører til SAE J1708/J1587-databussen, den serielle diagnosestandard som tunge køretøjer anvendte, før J1939 på CAN blev standarden. Kablet er en connectoradapter: Den sørger for den korrekte pinbelægning mellem denne tilslutning og din 9-polede J1939-diagnosekabel. Hvilke styreenheder du derefter ser, afgøres af køretøjets Jaltest-dækning. Kablet fungerer med Jaltest Link V8.1 og V9 og hører under Jaltest CV.

FORDELE

✔Uafhængig af mærke: Kablet følger den standardiserede connector og ikke en producent eller et system.
✔Gør den ældre 6-polede Deutsch-tilslutning tilgængelig fra din 9-polede J1939-kabel, så du ikke behøver at have et ekstra diagnosesæt.
✔Den lysegrå koblingsring med den røde indre ring kan genkendes med det samme på køretøjet, så du på forhånd ved, om dette kabel passer.
✔Fungerer med både Jaltest Link V8.1 og Link V9.

BEMÆRK

✕Kablet ender i 9-pins J1939: Du skal bruge den 9-polede Jaltest-diagnosekabel for at kunne bruge det.
✕Ingen egen dækning: Hvilke styreenheder og funktioner der er tilgængelige, afgøres af køretøjets eller maskinens Jaltest-dækning.
✕Kun til den 6-polede Deutsch-tilslutning; køretøjer med et 9-polet J1939-stik tilsluttes direkte.
✕Det samme 6-polede stik findes også på indbyggede motorer i skibsfart; til dem er JDC629A beregnet, som ender i 16-pins OBD2 og hører under Jaltest Marine.

Anvendelse og funktioner

Kablet er beregnet til værksteder, der aflæser ældre erhvervs- og arbejdskøretøjer med J1708/J1587-tilslutningen. På denne linje hænger typisk de tungeste styreenheder, såsom motor- og transmissionsstyringen; hvilken producent der har sat hvad på linjen, varierer fra køretøj til køretøj.

Styreenheder du kan tilgå

  • Diagnoselinje: Enheder på J1708-linjen.
  • Motorstyring: Hvis den sidder på linjen.
  • Transmission: Hvis den sidder på linjen.
  • Pr. køretøj: Ifølge Jaltest-dækningen.

Hvad du kan gøre

  • Fejlkoder: Ifølge køretøjets dækning.
  • Måleværdier: Ifølge køretøjets dækning.
  • Øvrige funktioner: Ifølge køretøjets dækning.
  • Pinbelægning: Fra 6-polet til 9-polet J1939.
  • Selve kablet: Tilføjer eller fjerner ingen funktioner.

Sådan bruger du den

  1. Find stikket: Find den 6-polede Deutsch-tilslutning.
  2. Tilslutning: Sæt JDC211A på og spænd koblingsringen fast.
  3. Diagnosekabel: Tilslut den 9-polede J1939-kabel til Link.
  4. Tænd for tænding: Slå tændingen til uden at starte motoren.
  5. Aflæsning: Vælg køretøjet i Jaltest CV.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke mærket. Kablet hører til den 6-polede Deutsch-diagnosetilslutning ifølge SAE J1708/J1587. Fordi tilslutningen er fastlagt i en standard og ikke af en producent, forekommer den hos forskellige mærker fra J1708-perioden.

Anvendelse:

  • Erhvervs- og arbejdskøretøjer: Med en 6-polet Deutsch-diagnosetilslutning ifølge SAE J1708/J1587.
  • Køretøjsmærke: Ikke afgørende; kablet følger den standardiserede connector.
  • Diagnosekabel: Jaltests 9-polede J1939-diagnosekabel; kablet ender ikke i 16-pins OBD2.
💡
Godt at vide: Bemærk forskellen til JDC629A: Den har det samme 6-polede Deutsch-stik på motorsiden, men ender i 16-pins OBD2 og hører under Jaltest Marine til indbyggede motorer. Denne JDC211A ender i 9-pins J1939 og hører til erhvervskøretøjer. Kig derfor ikke kun på stikket på køretøjet, men også på det kabel du sætter i din Link.

Pakkens indhold

  • 1x Jaltest (JDC211A) | Deutsch 6-pins – 9-pins J1939 adapterkabel | Erhvervs- og arbejdskøretøj

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • CV erhvervskøretøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
9-bens J1939
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
6-bens Deutsch
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Anvendelse

Referencenummer
JDC211A

Øvrige specifikationer

Anvendelse
6-polet Deutsch-diagnosetilslutning ifølge SAE J1708/J1587
Tilslutning interfaceside
9-pins J1939 (sort Deutsch-hus type 1, med monteringsflange)
Styreenheder
De styreenheder som producenten har tilsluttet den 6-polede diagnoselinje, såsom motor- og transmissionsstyringen; varierer fra køretøj til køretøj
Segment
Erhvervs- og arbejdskøretøj
Nødvendigt for at bruge
Jaltest Link V8.1 eller V9 med 9-polet J1939-diagnosekabel, Jaltest-software med licens til Jaltest CV
