Jaltest  |  SKU: JDC629A

Jaltest (JDC629A) | Deutsch 6-polet OBD – 16-polet OBD2-adapterkabel | Motorbåd

Regulær pris
€127,95 inkl.
€105,74 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

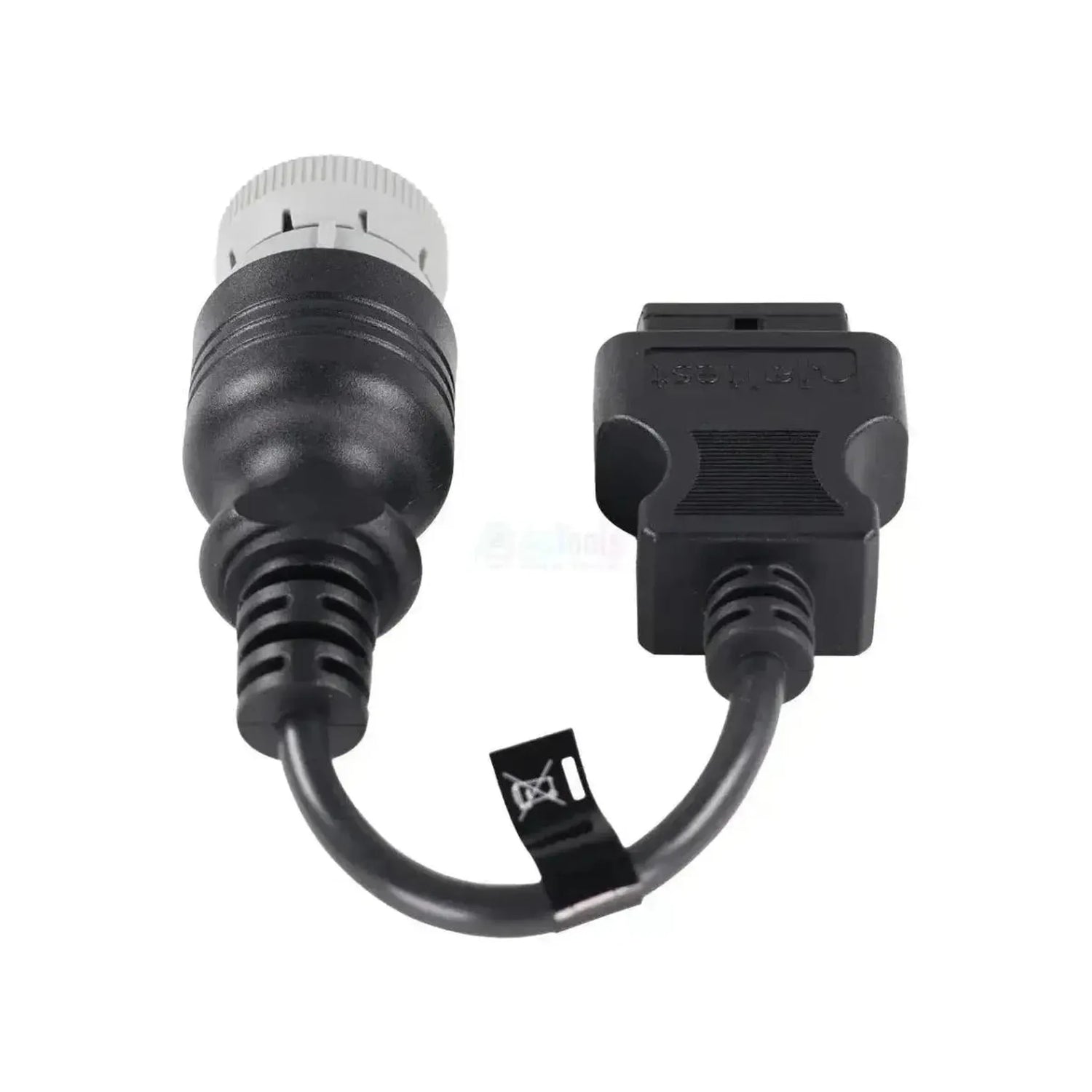

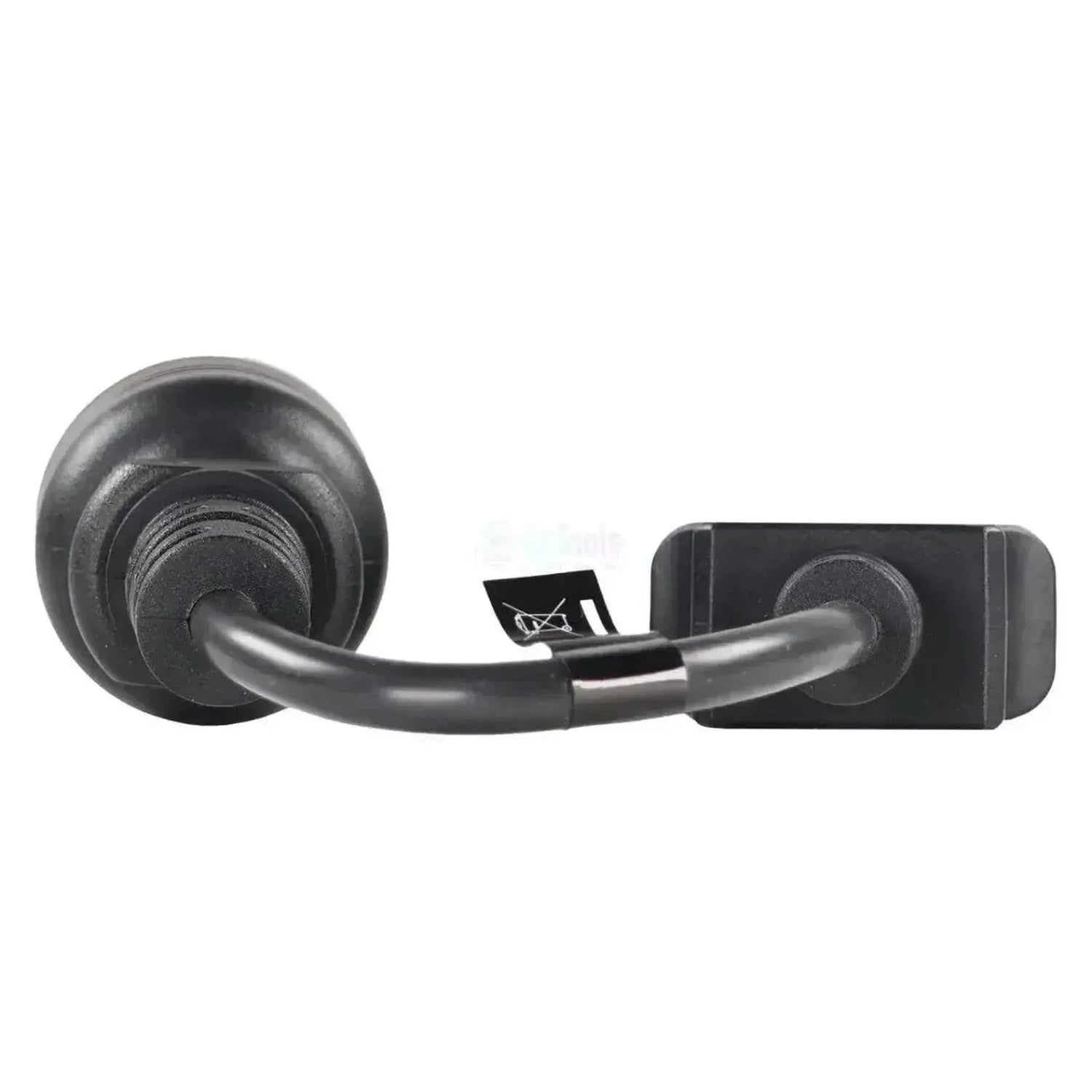

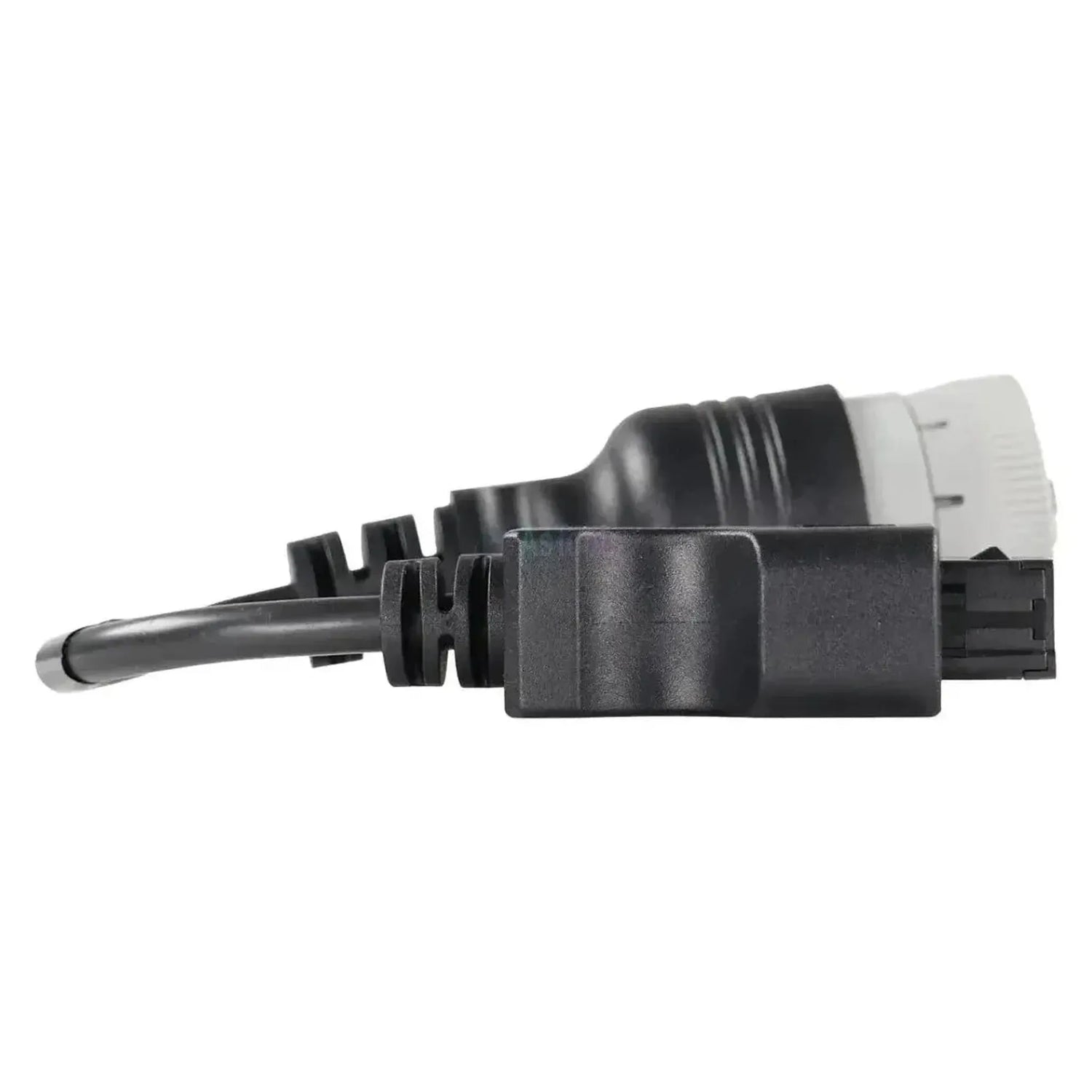

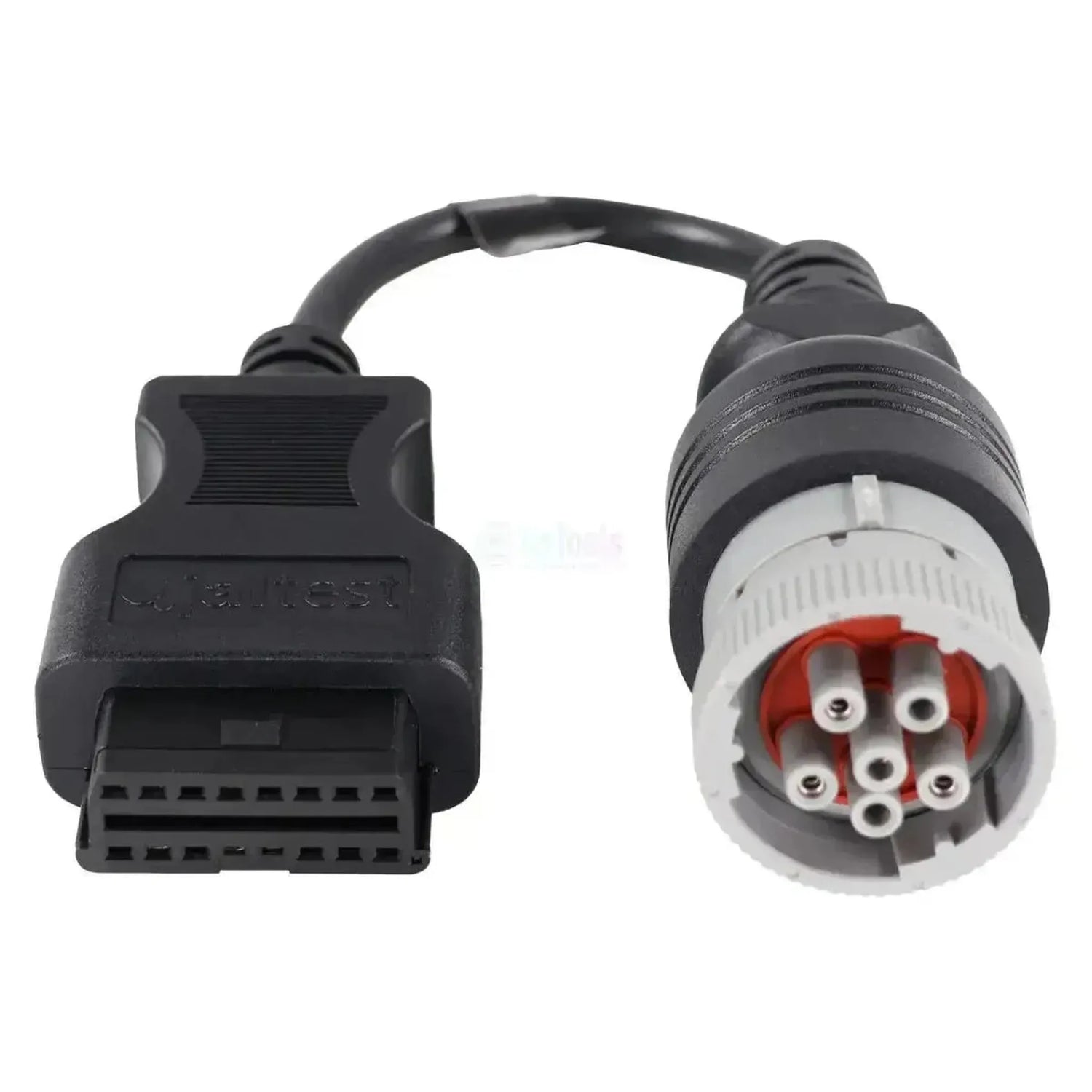

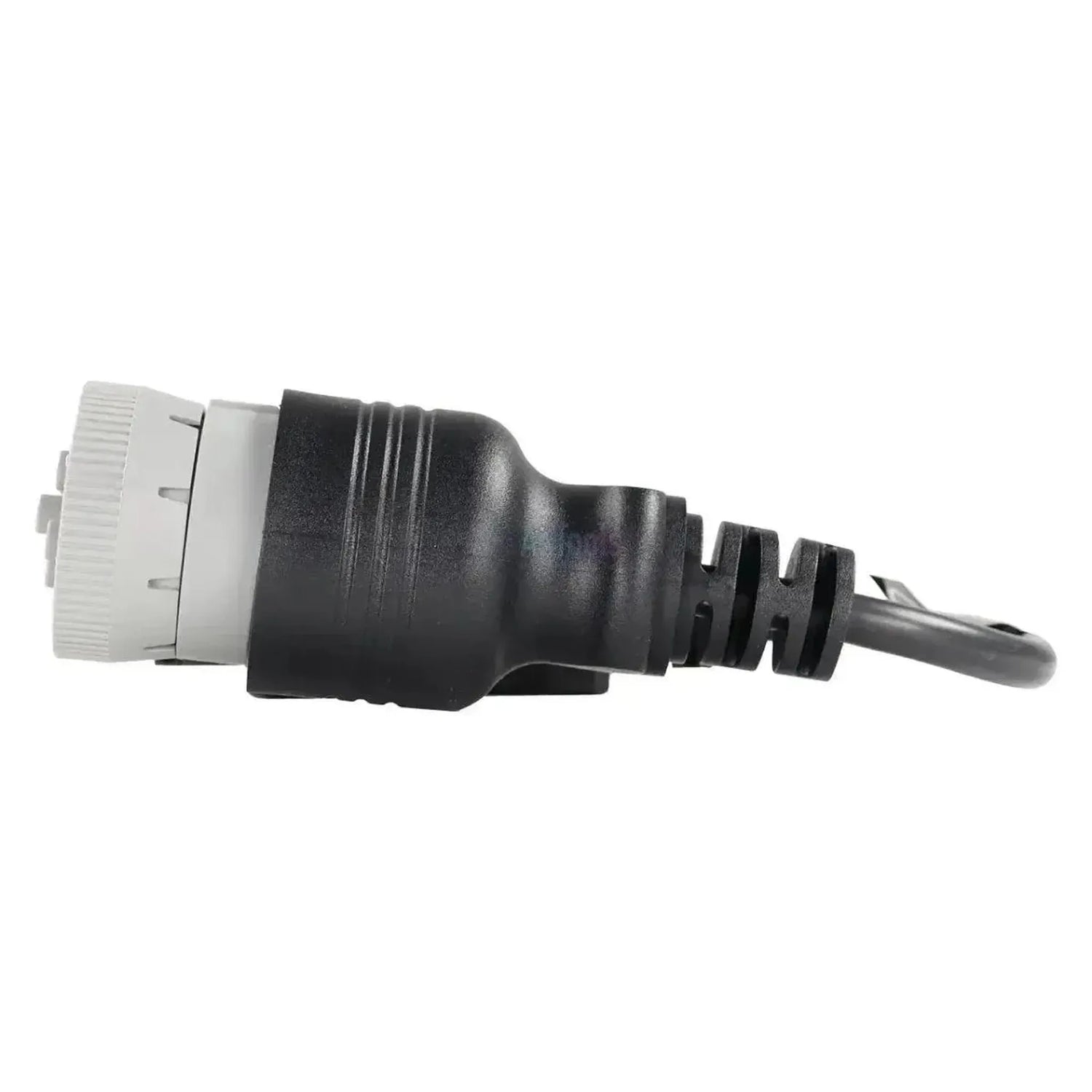

Jaltest JDC629A fører 6-polet Deutsch-diagnosetilslutningen på indbygningsmotorer over til 16-polet OBD2-indgangen på dit Jaltest-diagnosekabel. På motorsiden sidder et rundt stik med et lysegråt hus og en riflet koblingsring, bagved en rød tætningsring og seks hunkontakter i en cirkel. Det er Deutsch-serien, der hører til SAE J1708/J1587-databussen; kablet er 28 til 30 cm langt.

Når kablet er tilsluttet, får Jaltest-softwaren adgang til indbygningsmotorens motorstyring. Tilslutningen er ikke bundet til én producent: Jaltest Marine dækker blandt andet motorstyringerne fra Caterpillar, Cummins, Detroit Diesel, Iveco-FPT, John Deere, MAN, MTU, Scania, Volvo Penta, VM Motori og Yanmar. Ved dobbeltinstallationer optræder bagbord og styrbord som separate styreenheder i softwaren. Dækningen varierer pr. motorstyring: Ved nogle er det begrænset til aflæsning og live-overvågning, ved andre er parametre og nulstilling også med.

FORDELE

✔Ikke bundet til ét motormærke: Kablet følger 6-polet Deutsch-tilslutningen og ikke én producent.
✔Tilsluttes stikket, der hører til SAE J1708/J1587-databussen, som er almindelig på indbygningsdieselmotorer.
✔Jaltest Marine dækker motorstyringerne fra forskellige mærker, herunder Caterpillar, Cummins, Detroit Diesel, Iveco-FPT, John Deere, MAN, MTU, Scania, Volvo Penta, VM Motori og Yanmar.
✔Ved dobbeltinstallationer optræder bagbord og styrbord som separate styreenheder i softwaren.

OPMÆRKSOMHEDSPUNKTER

✕Kun til det runde 6-polede Deutsch-stik; motorer med et 9-polet Deutsch- eller et producentspecifikt stik kræver et andet kabel.
✕Hvad du kan udføre, afhænger af motorstyringen: Ved nogle enheder er det begrænset til aflæsning og live-overvågning, ved andre er parametre og nulstilling også med.
✕Gas- og bakgearbetjeningen, motor-gatewayen og betjeningen ved styrepladsen nås ikke via dette kabel; de har en egen tilslutning.
✕Det samme 6-polede Deutsch-stik forekommer også uden for søfarten; til erhvervskøretøjer tilbyder Jaltest dertil JDC211A.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der aflæser indbygningsmotorer med Jaltest Link. Hvilken udførelse af motorstyringen du støder på, og hvilke funktioner der hører til, varierer pr. mærke og motorserie.

Styreenheder du kan tilgå

  • Motorstyring: Pr. mærke og motorserie.
  • Bagbord og styrbord: Separat ved dobbeltinstallationer.

Hvad du kan gøre

  • Fejlkoder: Læse og slette.
  • Måleværdier: I tal og graf.
  • Komponenter og parametre: Hvor Jaltest tilbyder det.
  • Nulstilling af service: Hvor der findes en procedure.
  • Live-overvågning: Systemværdier under drift.

Sådan bruger du den

  1. Find stikket: Find det runde grå stik på kabelsvingen.
  2. Tilslutning: Skru JDC629A fast på koblingsringen.
  3. Par Link: Tilslut OBD2-siden til Jaltest Link.
  4. Tænd for tændingen: Slå tændingen til.
  5. Aflæsning: Vælg motormærke og motorserie.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke motormærket. Dette kabel hører til den runde 6-polede Deutsch-tilslutning på motorkablesvingen i indbygningsmotorer. Det lysegrå hus med den røde tætningsring viser, om du har det rigtige stik i hånden.

Indbygningsdieselmotorer med 6-polet Deutsch:

  • Mærker i Marine-dækningen: Caterpillar, Cummins, Detroit Diesel, Iveco-FPT, John Deere, MAN, MTU, Scania, Volvo Penta, VM Motori og Yanmar.
  • Dobbeltinstallationer: Bagbord og styrbord som separate styreenheder.
  • Eksempelvis: Cummins ECM CM850 med komponentstyring og parametre.
💡

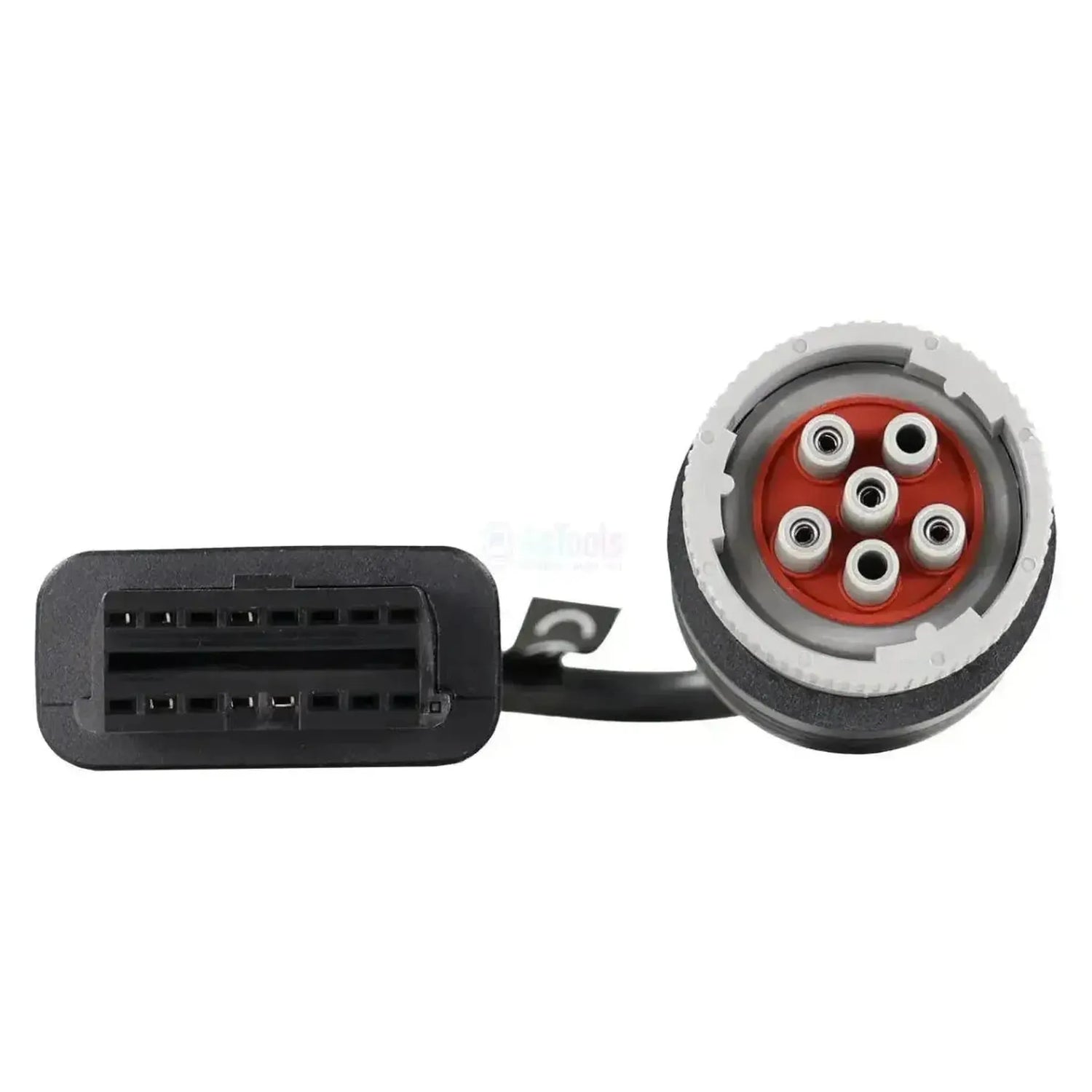

Godt at vide: Den 6-polede Deutsch-stik sidder på motorkablesvingen i motorrummet, i nogle installationer viderført til styrepladsen. Du genkender den på det lysegrå runde hus med den riflede koblingsring og de seks hunkontakter i en cirkel; 9-polet Deutsch-udførelsen har et synligt fyldigere pinfelt. Tæl kontakterne i stikket, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC629A) | Deutsch 6-polet OBD – 16-polet OBD2 adapterkabel | Motorbåd

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • Marine fartøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
6-bens Deutsch
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja

Anvendelse

Referencenummer
JDC629A
Styreenheder
Motorstyring af indbygningsmotoren
Påkrævet for brug
Jaltest Link V8.1 eller V9 og en licens til Jaltest Marine

Øvrige specifikationer

Anvendelse
Indbygningsmotorer med rund 6-polet Deutsch-diagnosetilslutning
