Jaltest  |  SKU: JDC620A

Jaltest (JDC620A) | MAN 8-polet OBD – 16-polet OBD2 adapterkabel | Motorbåd

Regulær pris
€186,95 inkl.
€154,50 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

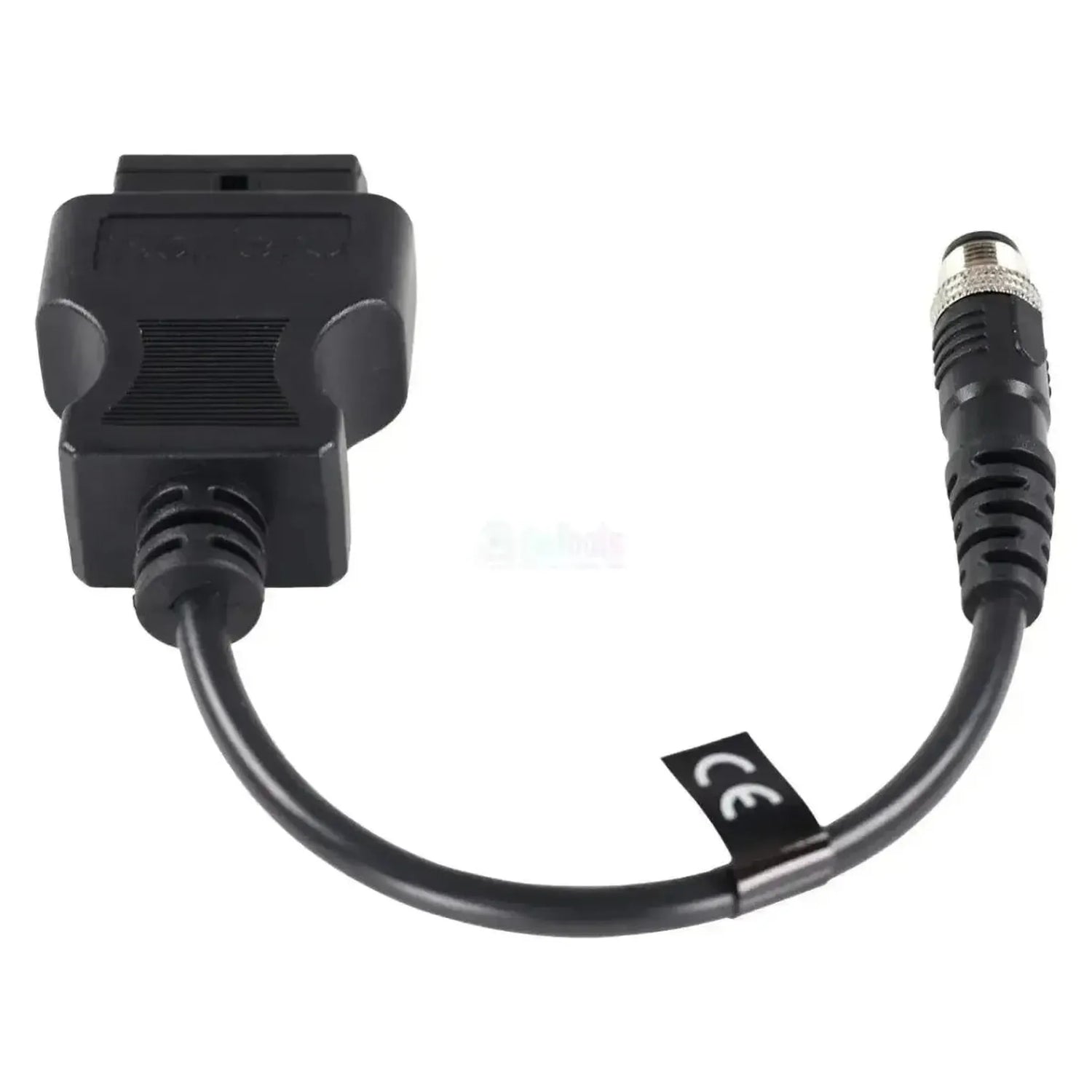

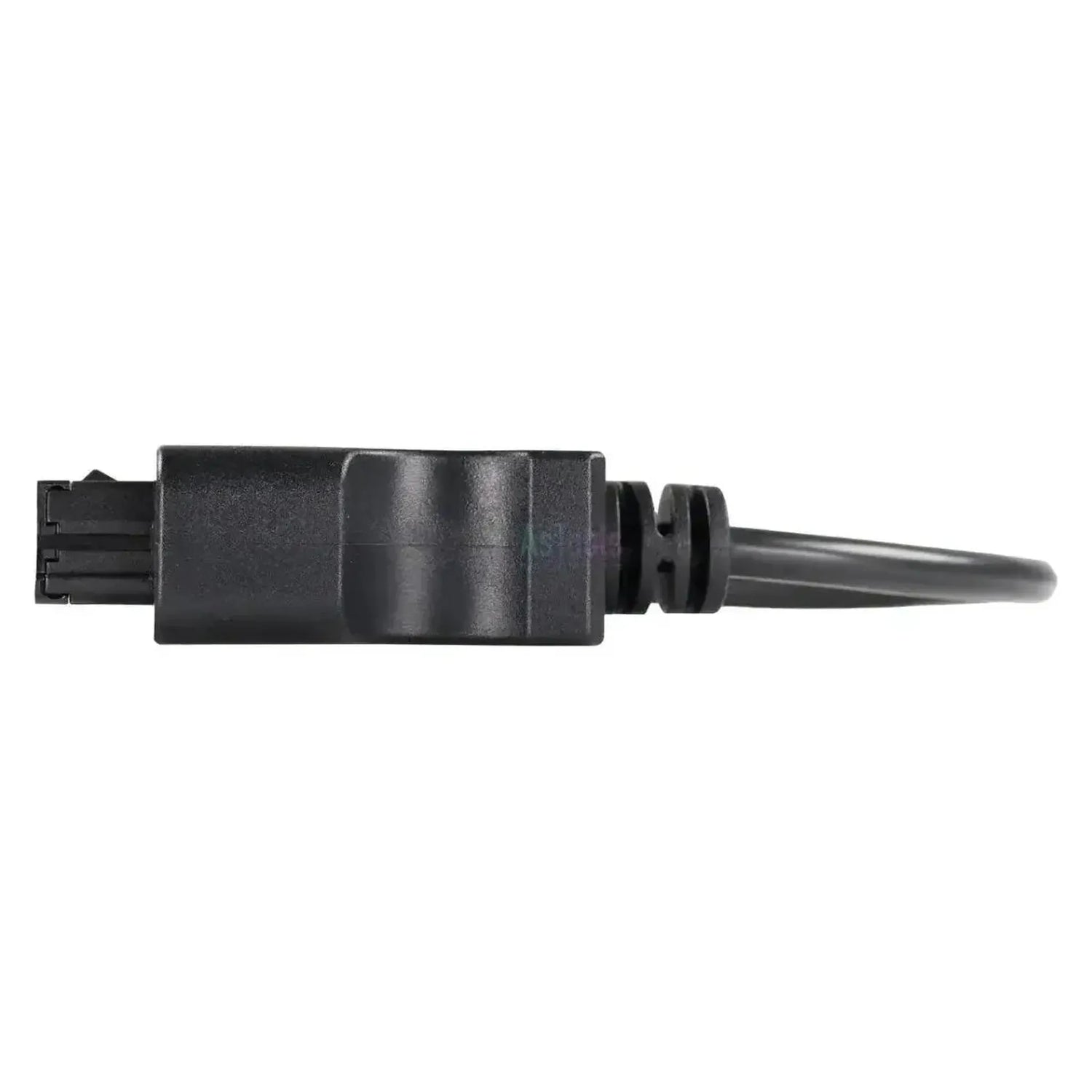

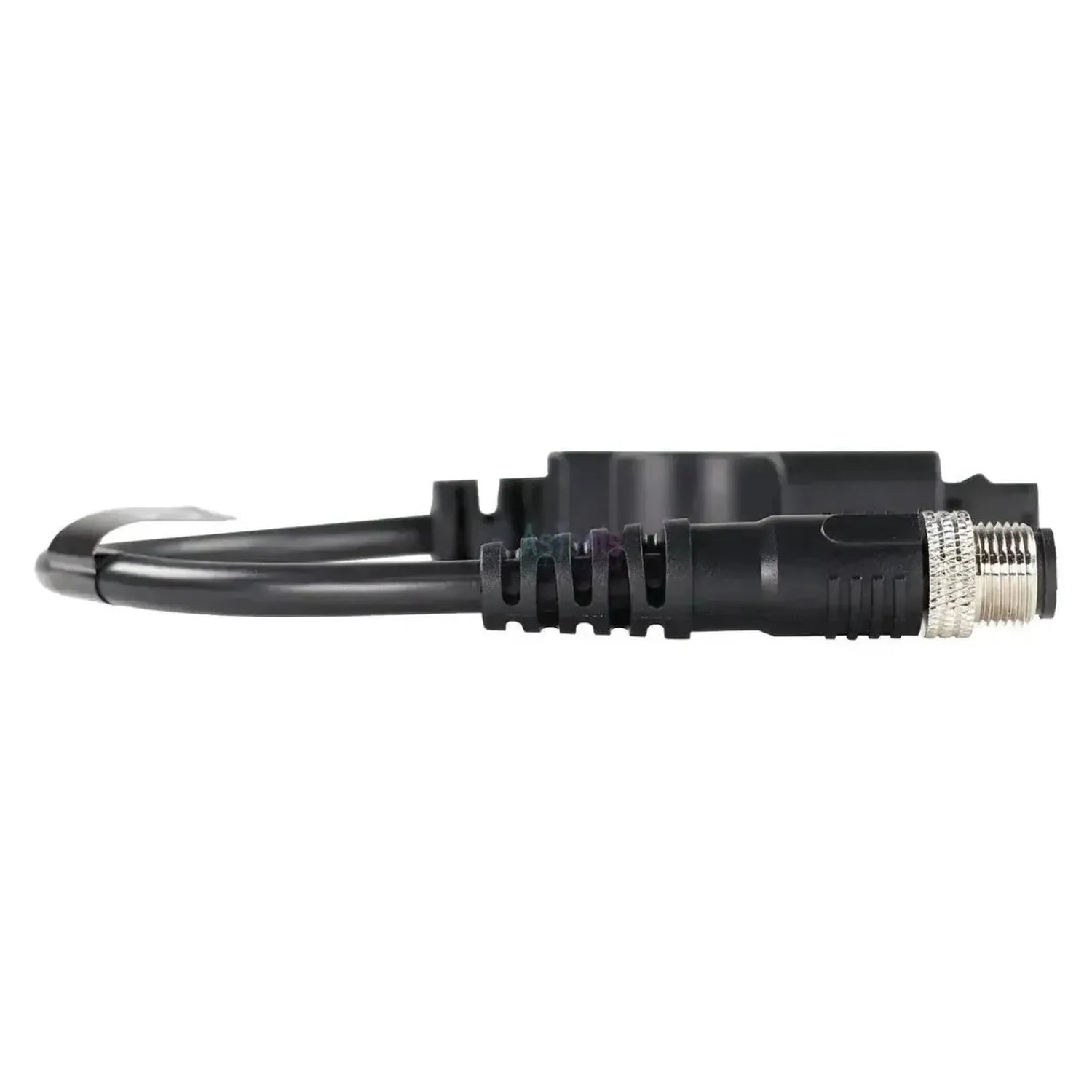

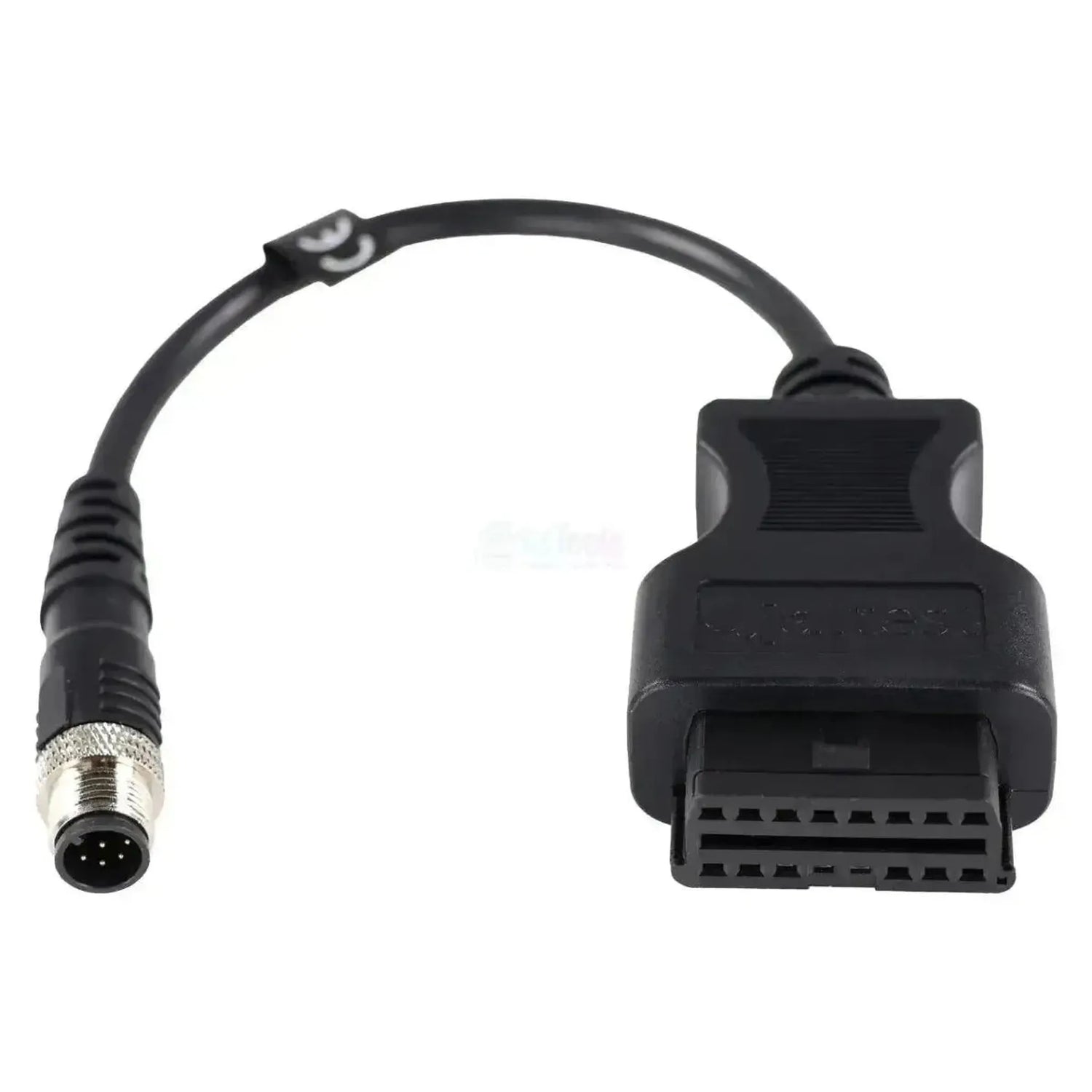

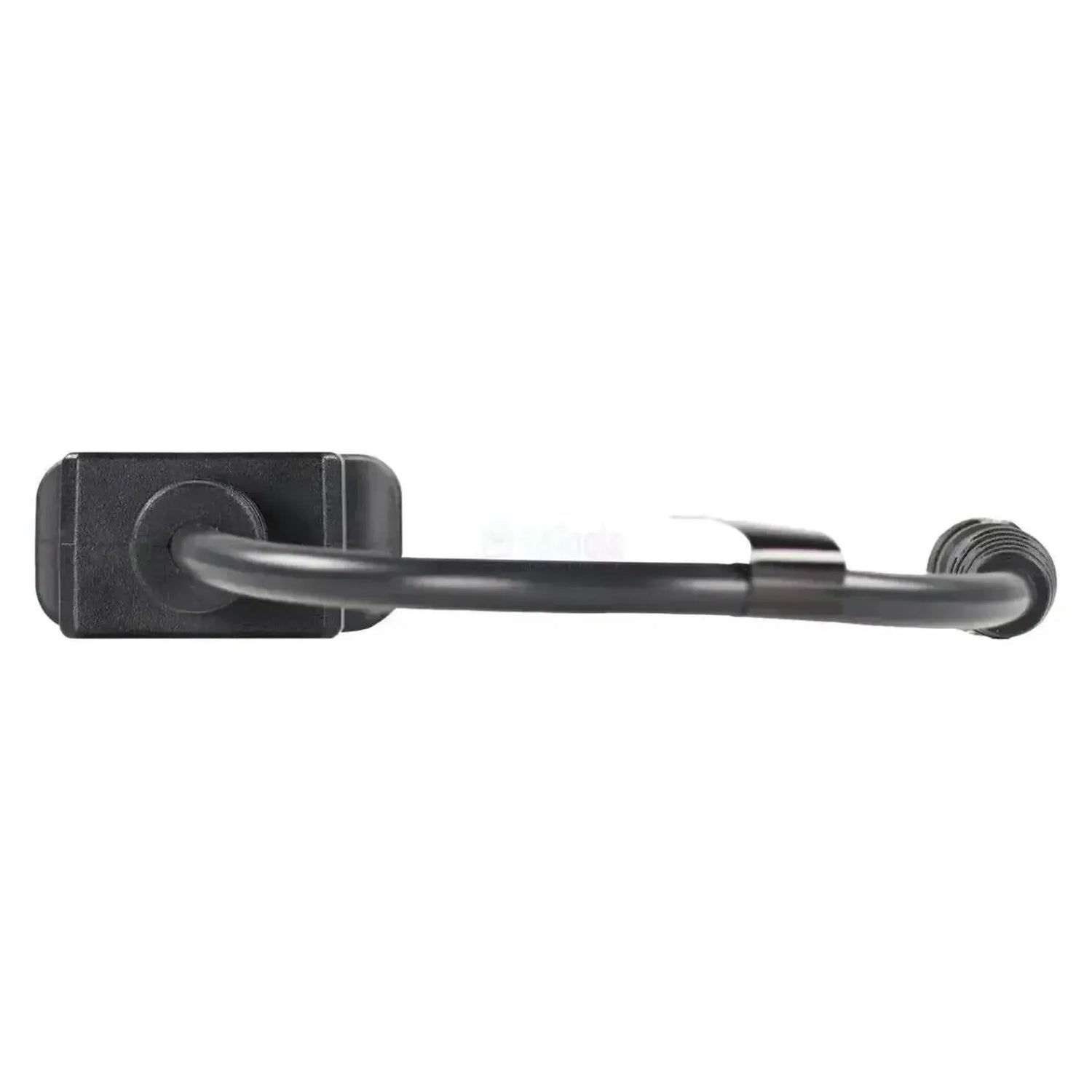

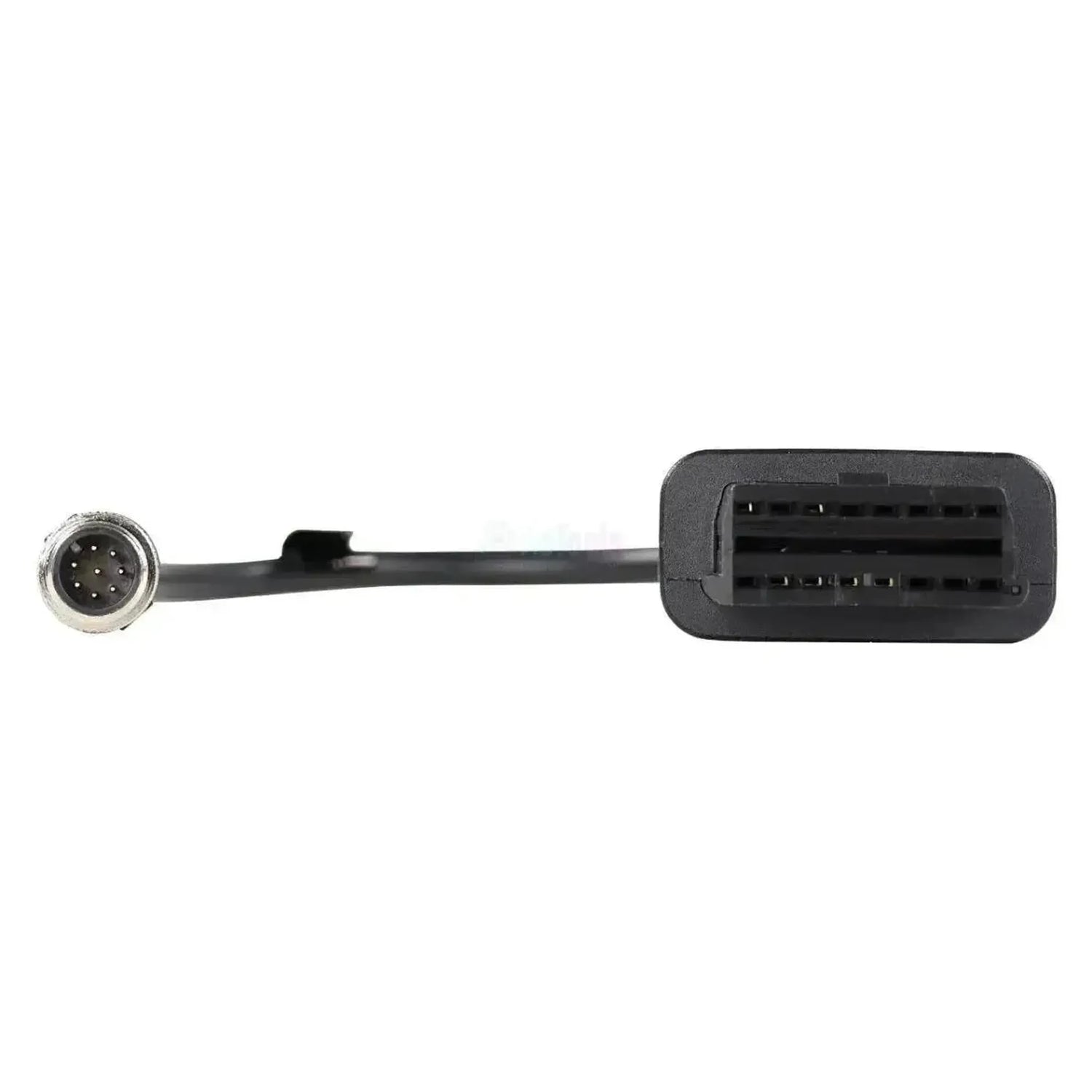

Jaltest JDC620A forbinder 8-benet diagnosetilslutning på MAN skibsdieselmotorer med 16-benet OBD2-indgangen på dit Jaltest-diagnosekabel. På motorsiden sidder en rund skrueforbindelse: en forniklet muffe med udvendigt gevind og et riflet greb, med otte forgyldte ben i et sort hus. Tilslutningen sidder ved motoren eller i motorkabelbundtet; kablet er 28 til 30 cm langt.

Når forbindelsen er skruet fast, får Jaltest-softwaren adgang til motorinstallationens styreenheder: EDC 7 C3 commonrail-motorstyringen, den dobbelte udgave EDC 7 Master/Slave C3/C32 til V-motorerne, motorstyringsinterfacet SFFR og gas- og reverskoblingsbetjeningen Marex OS II CR-MCP. Ud over aflæsning hører også styring af komponenter, parametre, kalibreringer og nulstillinger med. Kablet hører under Jaltest Marine.

FORDELE

✔Når EDC 7-motorreguleringen på MAN-skibsdieselmotorerne, inklusiv Master/Slave-udgaven på V-motorerne.
✔Giver også adgang til motorreguleringsgrænsesnittet SFFR og gas- og vendekobblingsbetjeningen Marex OS II CR-MCP.
✔Ud over aflæsning er der på disse systemer også mulighed for at styre komponenter, parametre, kalibreringer og nulstillinger.
✔Fungerer med Jaltest Link V8.1 og V9.

BEMÆRK

✕Marex OS II CR-MCP sidder kun på installationer med elektronisk gas- og vendekobblingsbetjening; ikke alle motorer har det modul.
✕Hvilken EDC-udgave der er monteret, varierer per motorserie: D2842 har Master/Slave-varianten, D2876 den enkelte EDC 7 C3.
✕Beregnet til MAN's skibsmotorer, ikke til lastbiler; TG-serien har sin egen diagnosetilslutning og egne kabler.
✕Kun til rund 8-polet skrueforbindelse; andre skibsmotor-mærker bruger deres egne stik.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der aflæser MAN-installationer om bord med Jaltest Link. Hvilke systemer der er til stede, afhænger af motorserien og den monterede betjening.

Styreenheder du kan tilgå

  • EDC 7 C3: Commonrail-motorstyring.
  • EDC 7 Master/Slave C3/C32: V-motorer, per cylinderbank.
  • SFFR: Motorstyringsinterface.
  • Marex OS II CR-MCP: Gas- og reverskoblingsbetjening.

Hvad du kan gøre

  • Fejlkoder: Læs og slet.
  • Måleværdier: I tal og graf.
  • Komponenter: Styr dele.
  • Parametre: Skriv indstillinger.
  • Kalibreringer: Efter udskiftning af en del.
  • Nulstillinger: Nulstil tællere og meddelelser.
  • Live monitorering: Under prøvesejlads eller testkørsel.

Sådan bruger du den

  1. Find tilslutningen: Find den runde 8-benede muffe ved motoren.
  2. Tilslut: Skru JDC620A fast på tilslutningen.
  3. Forbind Link: Slut OBD2-siden til Jaltest Link.
  4. Tænd for tændingen: Slå tændingen til.
  5. Aflæs: Vælg MAN og motorserien.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke motorserien. Dette kabel passer til MAN's skibsdieselmotorer med installation om bord og den runde 8-benede tilslutning. Nedenstående serier står i Jaltest Marine-dækningen; ud fra den forniklede skrueforbindelse kan du se, om du har den rette tilslutning.

MAN:

  • D0836: LE401/402 og LE423.
  • D2840: LE401/402/403/407 og LE422/423.
  • D2842: LE401 t.o.m. LE418 og LE422/423/433/443/453.
  • D2848: LE401/403/405 og LE422/423.
  • D2876: LE401/402/404/405 og LE423/433.
  • D2862: LE423 t.o.m. LE476.
  • D2868: LE426 og LE433/436.
💡
Godt at vide: Dette kabel hører til MAN's skibsmotorer, ikke lastbilerne; TG-serien har sin egen tilslutning. Du kan genkende skibsudgaven på den runde forniklede muffe med gevind, der sidder ved motoren eller i motorkabelbundtet. Kontroller, at tilslutningen på din motor er rund og kan skrues, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC620A) | MAN 8-polet OBD - 16-polet OBD2 Adapterkabel | Motorbåd

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • Marine fartøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
8-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja
Om komponenter kan aktiveres direkte fra apparatet. Det viser, om fejlen ligger i komponenten eller ledningsnettet.Aktivér komponenter
Ja
Om styreenhedens indstillinger kan ændres. Nødvendigt efter udskiftning eller for at ændre et systems adfærd.Indstil parametre
Ja
Om komponenter eller sensorer kan justeres påny. Ofte nødvendigt efter udskiftning af en komponent.Udfør kalibreringer
Ja
Om serviceintervallet kan nulstilles efter en service. Så får føreren igen en påmindelse til tiden.Nulstil service
Ja

Anvendelse

Referencenummer
JDC620A
Påkrævet for brug
Jaltest Link V8.1 eller V9 og en licens til Jaltest Marine

Øvrige specifikationer

Anvendelse
MAN-skibsdieselmotorer (indenbords)
Styreenheder
EDC 7 C3 og EDC 7 Master/Slave C3/C32 (motorstyring), SFFR (motorstyringsgrænseflade) og Marex OS II CR-MCP (gas- og vendekoblingsservostyr)
