Jaltest  |  SKU: JDC628A

Jaltest (JDC628A) | Evinrude (NMEA 2000) 5+5-polet OBD – 16-polet OBD2 adapterkabel | Motorbåd

Regulær pris
€186,95 inkl.
€154,50 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

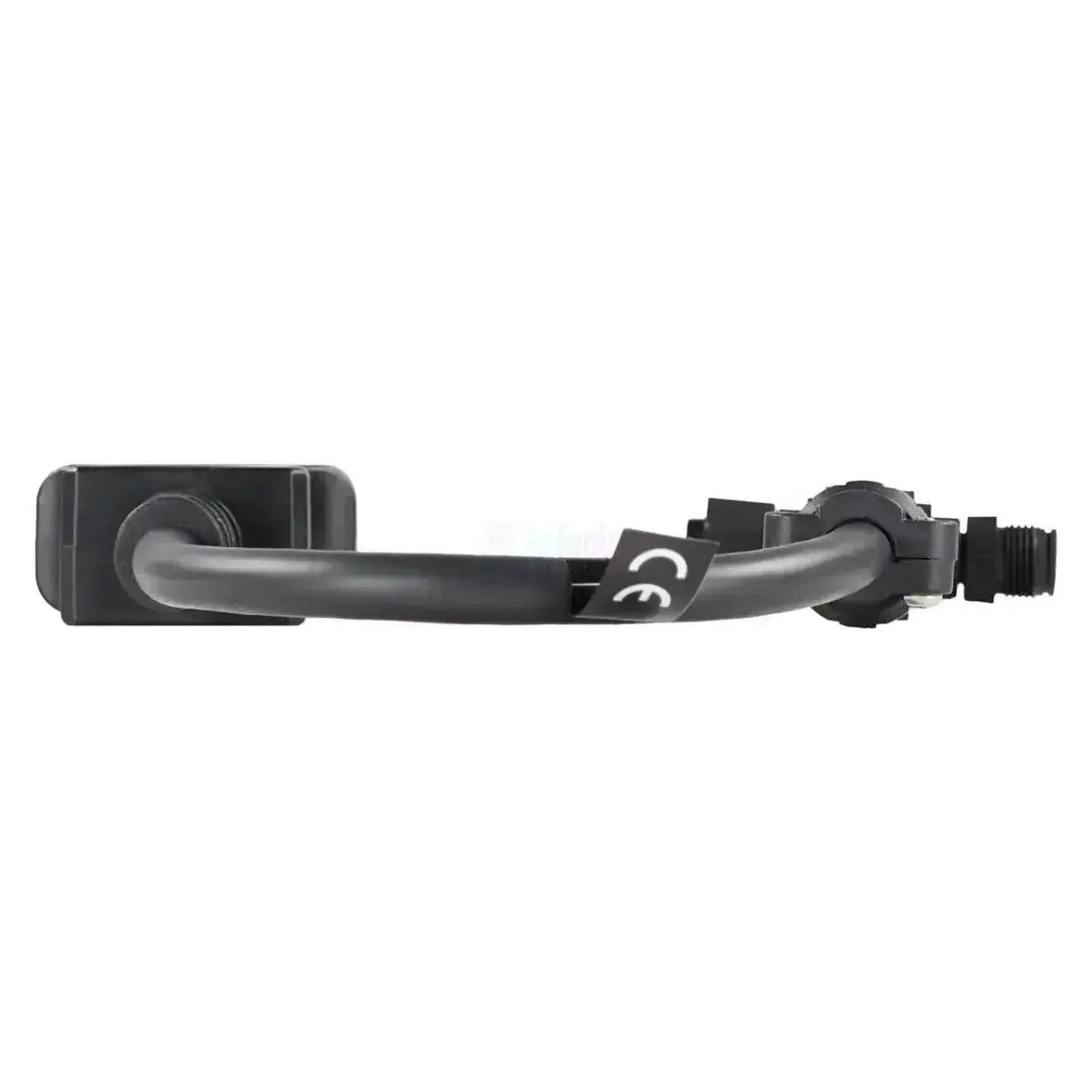

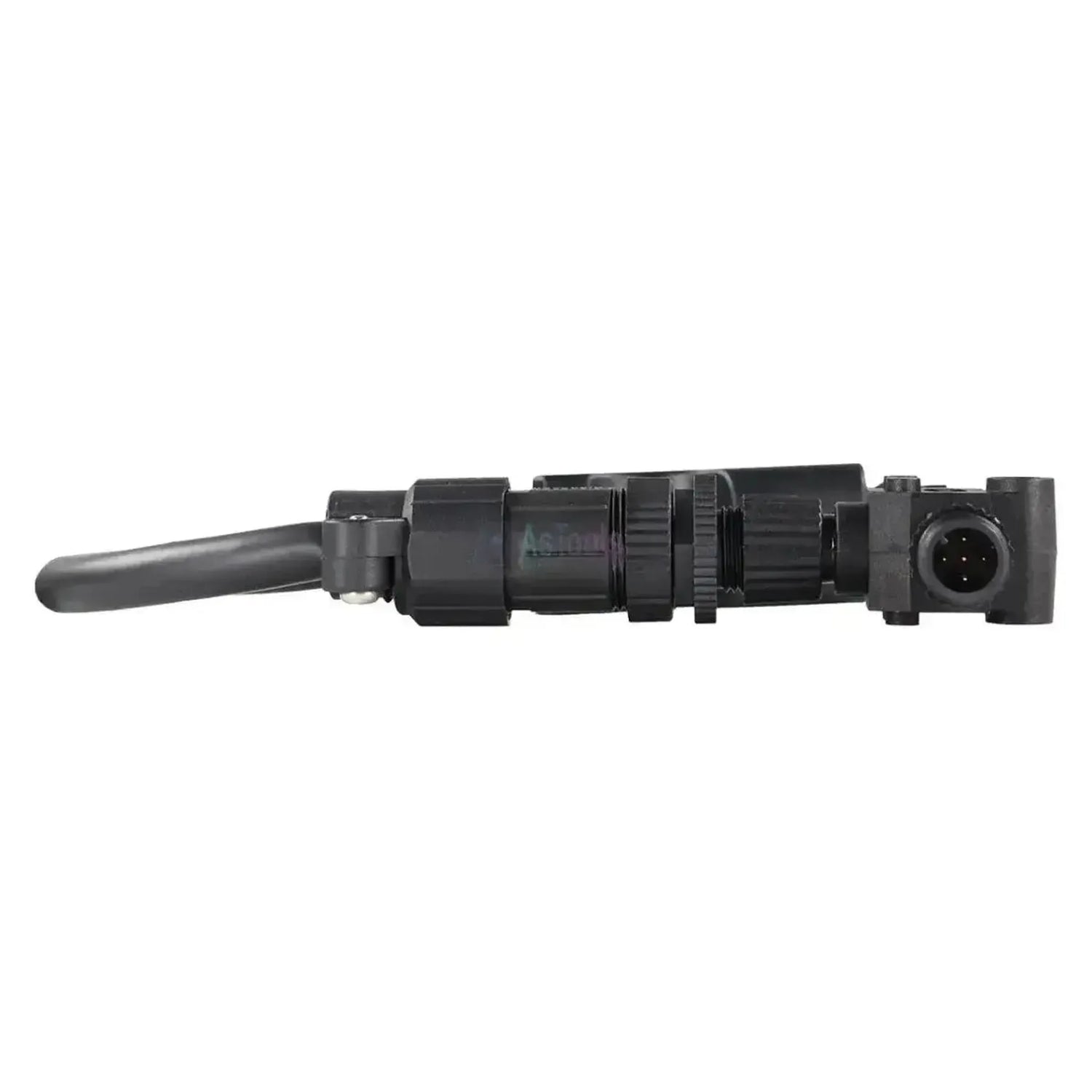

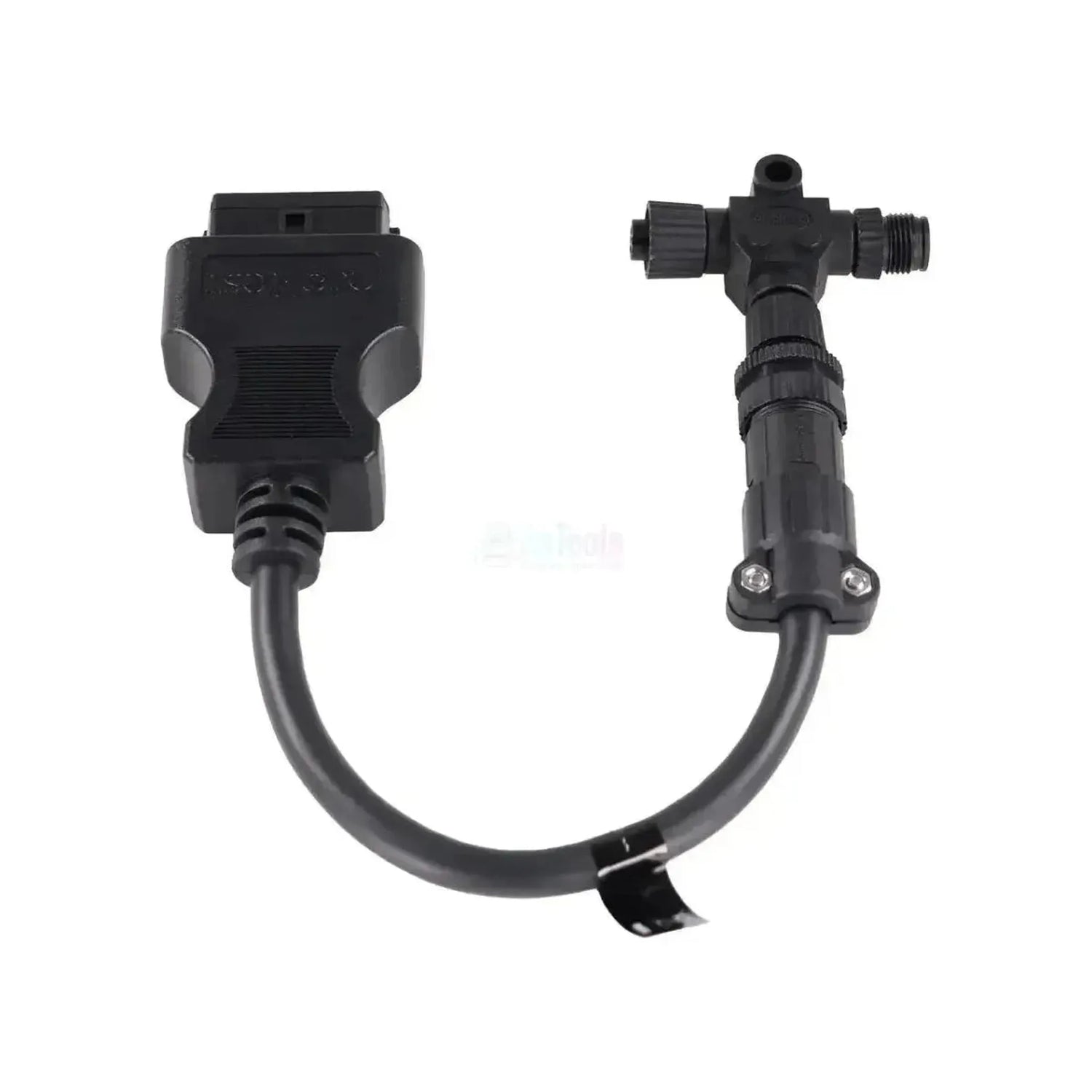

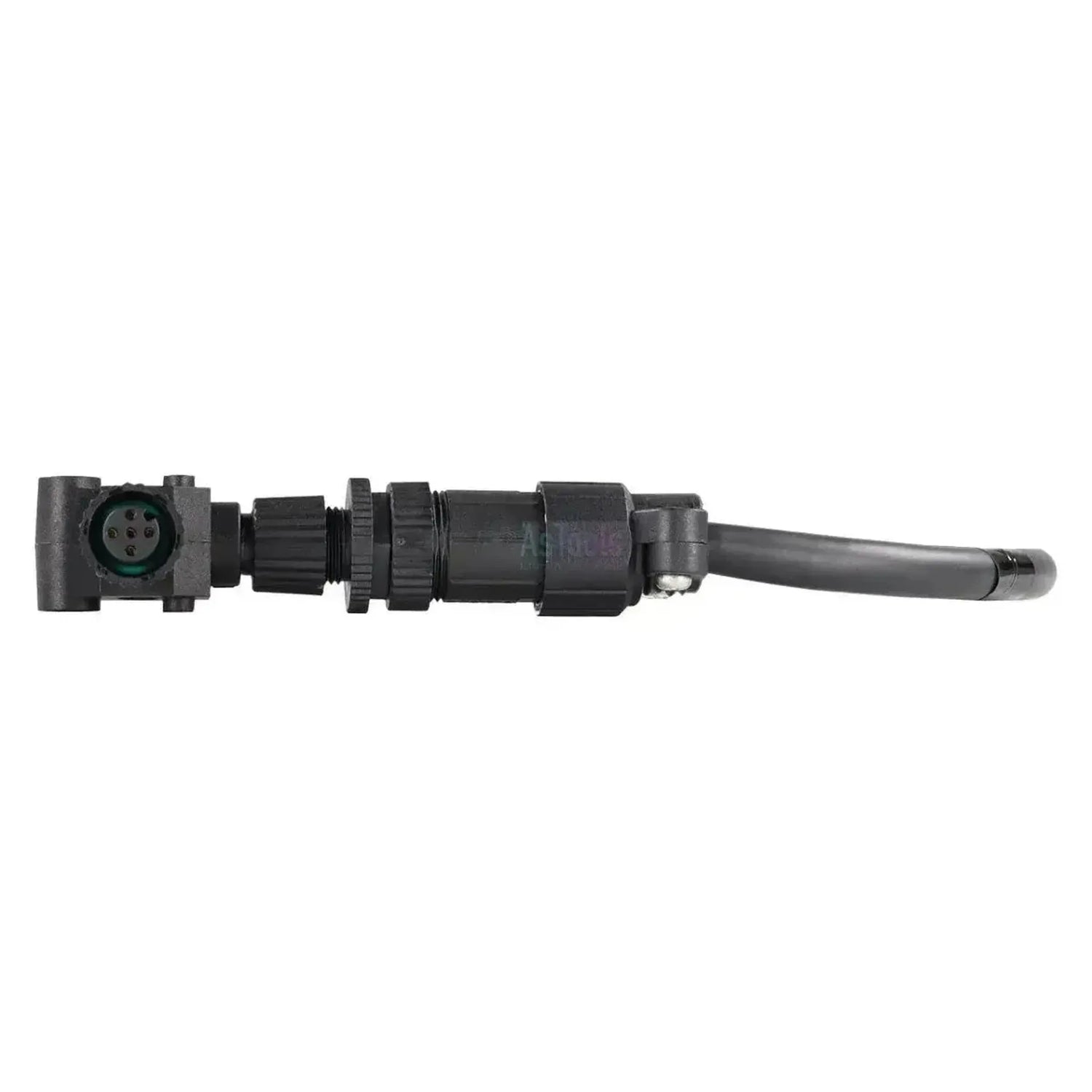

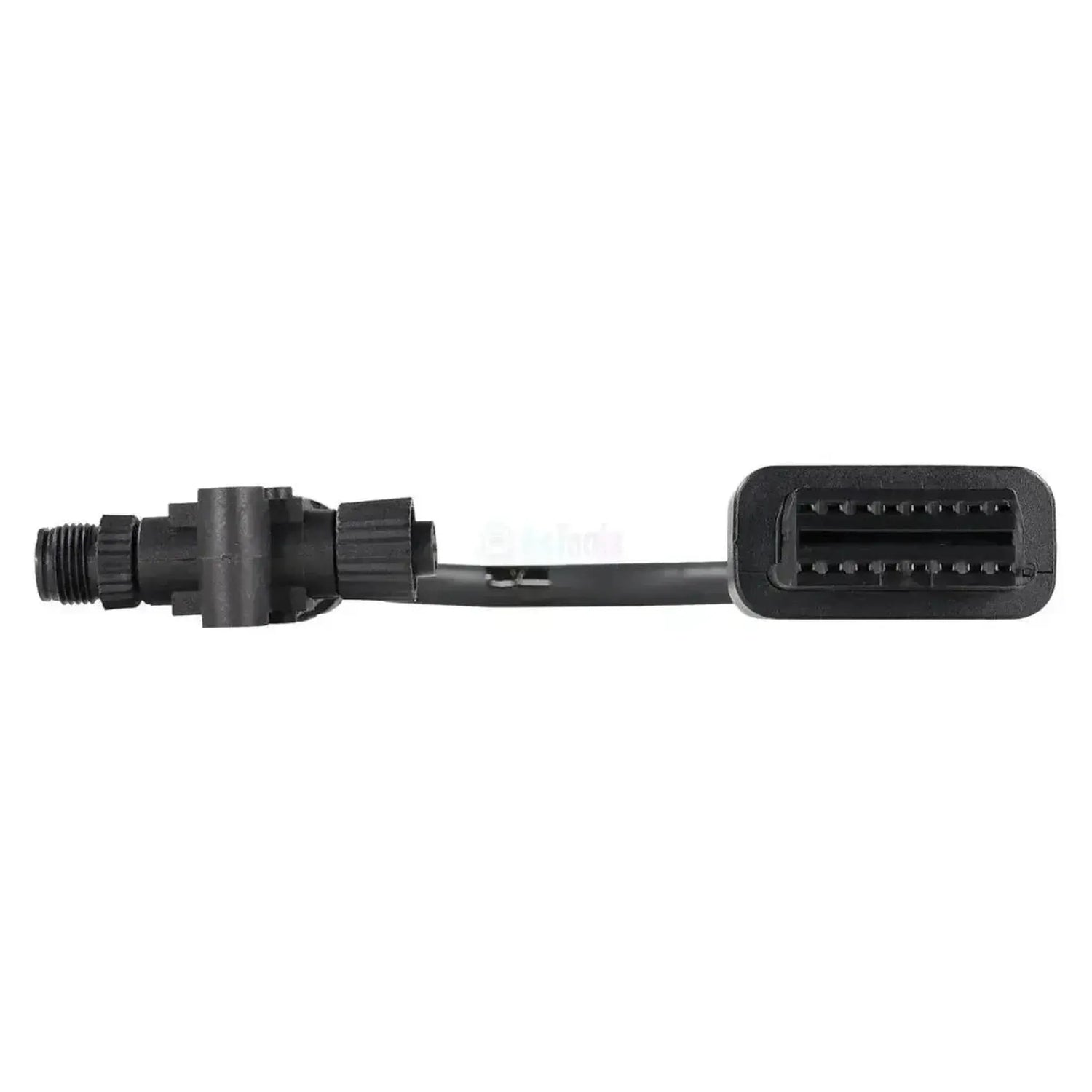

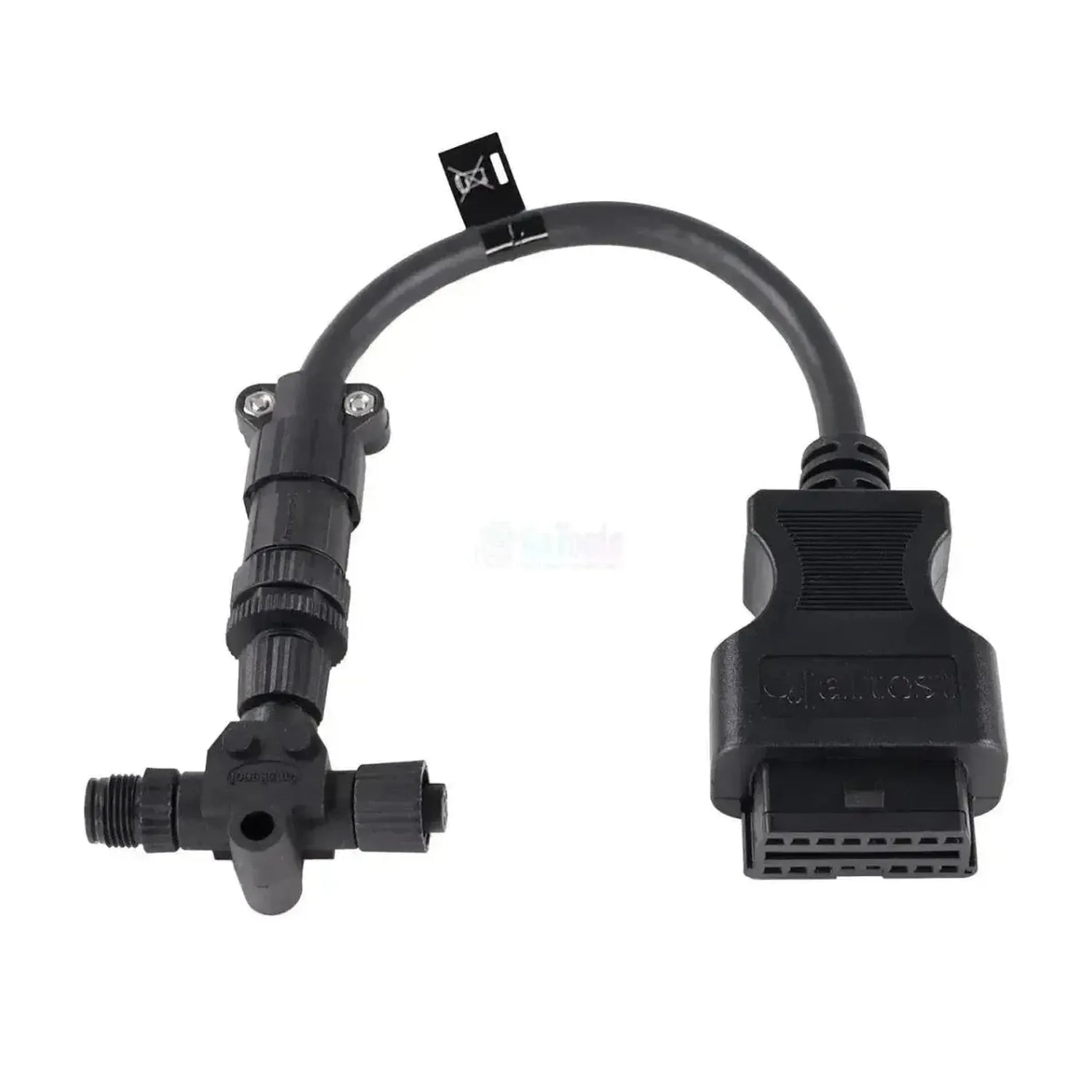

Jaltest JDC628A sluttes ikke til et stik på motoren, men til NMEA 2000-netværket på båden. Kabelenden har et T-stykke med tre runde skruetilslutninger: et stik med fem ben, et stik med fem hunkontakter og mellem dem grenen med kablet. Sådan sættes T-stykket ind i netværksstammen, og resten af udstyret forbliver tilsluttet. I den anden ende sidder 16-benet OBD2-stik; kablet måler 28 til 30 cm.

Via netværket får Jaltest-softwaren adgang til styreenhederne i Evinrude E-TEC G2-installationen: Motorstyringen EMM G2 med det fulde funktionssæt og EST, gasgrebsmodulet. Forbindelsen virker kun, når netværket er forsynet med strøm, og motoren er tilsluttet. Kablet hører under Jaltest Marine.

FORDELE

✔Får adgang til EMM G2 med det fulde funktionssæt: Fejlkoder, måleværdier, styring af komponenter, parametre, kalibrering og nulstilling af service.
✔Giver også adgang til EST, gasgrebsmodulet.
✔T-stykket videresender netværksstammen på begge sider, så det øvrige udstyr om bord forbliver tilsluttet, mens du måler.
✔Med live-overvågning følger du værdierne fra motorstyringen i realtid, mens motoren kører.

OPMÆRKSOMHEDSPUNKTER

✕På EST mangler nulstilling og live-overvågning; fra gasgrebsmodulet læser du fejlkoder, måleværdier, ECU-data, parametre og kalibrering.
✕Du skal have et NMEA 2000-netværk om bord, som motoren er tilsluttet, med en kobling i stammen, som du kan skrue løs, og med spænding på netværket.
✕Kun til NMEA 2000-udgaven; den samme EMM G2 findes også i en seriel udgave med en egen tilslutning.
✕De ældre E-TEC, FICHT RAM og EFI-motorer har den almindelige EMM uden G2-netværk; til dem er JDC609.9 beregnet.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der aflæser Evinrude E-TEC G2-motorer med Jaltest Link. Fordi kablet sidder i netværksstammen, ser du, hvad motoren melder over netværket.

Styreenheder du kan tilgå

  • EMM G2 (NMEA 2000): Motorstyring.
  • EST: Gasgrebsmodul.

Hvad du kan gøre

  • Fejlkoder: På EMM G2 og EST.
  • Måleværdier: Aktuelle sensorværdier.
  • Komponenter: Styring på begge enheder.
  • Parametre og kalibrering: På begge enheder.
  • Nulstil service: På motorstyringen.
  • Live-overvågning: På motorstyringen.

Sådan bruger du den

  1. Find stammen: Find en kobling i netværksstammen, som kan skrues løs.
  2. Monter T-stykket: Sæt T-stykket ind mellem de to netværksdele.
  3. Par Link: Tilslut OBD2-siden til Jaltest Link.
  4. Forsyn netværket: Sæt spænding på netværket.
  5. Aflæsning: Vælg Evinrude og G2-modellen.

Kompatible køretøjer og anvendelser

Det afgørende er netværket, ikke modellen. Dette kabel hører til Evinrude E-TEC G2-påhængsmotorer, der sender deres data over et NMEA 2000-netværk. Nedenstående modeller står i Jaltest Marine-dækningen; om din installation har netværket, kan du se på de runde skruekoblinger i stammen bag instrumentpanelet.

Evinrude (E-TEC G2, NMEA 2000):

  • E-TEC G2 150: Også 150 HO.
  • E-TEC G2 175: Standardudgave.
  • E-TEC G2 200: Også 200 HO.
  • E-TEC G2 225: Også 225 HO.
  • E-TEC G2 250: Også 250 HO.
  • E-TEC G2 300: Standardudgave.
💡
Godt at vide: Dette kabel sættes ind i netværksstammen og ikke i motoren. Du skal derfor have et NMEA 2000-netværk om bord, som motoren er tilsluttet, samt en kobling i stammen, som du kan åbne, for at sætte T-stykket imellem. Følg netværksstammen og find en kobling, der kan skrues løs, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC628A) | Evinrude (NMEA 2000) 5+5-polet OBD – 16-polet OBD2 adapterkabel | Motorbåd

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel
Hvilket kabelsæt dette kabel også indgår i. Har De allerede sættet, behøver De ikke købe kablet separat.Del af kabelsæt
Marine-kabelsæt

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • Marine

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
5+5-bens NMEA 2000
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
Ja
De kan aktivere komponenter for at teste, om de er defekte. Det sparer tid på fejlsøgning.Aktivering af komponenter
Ja
De kan tilpasse styreenhedernes indstillinger og udføre kalibreringer efter reparation eller udskiftning.Parametre og kalibreringer
Ja
De kan nulstille servicemeddelelsen eller serviceintervallet efter en service.Nulstilling af service
Ja

Mål og vægt

Hvor langt kablet er. Et længere kabel giver mere bevægelsesfrihed ved et stik, der er svært at nå.Kabellængde
30 cm
Styreenheder
EMM G2 (motorstyring), EST (håndtagsmodul)
Referencenummer
JDC628A

Øvrige specifikationer

Anvendelse
Evinrude E-TEC G2 med NMEA 2000-netværk
Del af kabelsæt
Marine-kabelsæt til påhængsmotor (70002025)
Nødvendig for brug
Jaltest Link V8.1 eller V9, et forsynet NMEA 2000-netværk og en licens til Jaltest Marine
