Jaltest  |  SKU: JDC560A9

Jaltest (JDC560A9) | Hitachi 6-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Regulær pris
€138,95 inkl.
€114,83 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

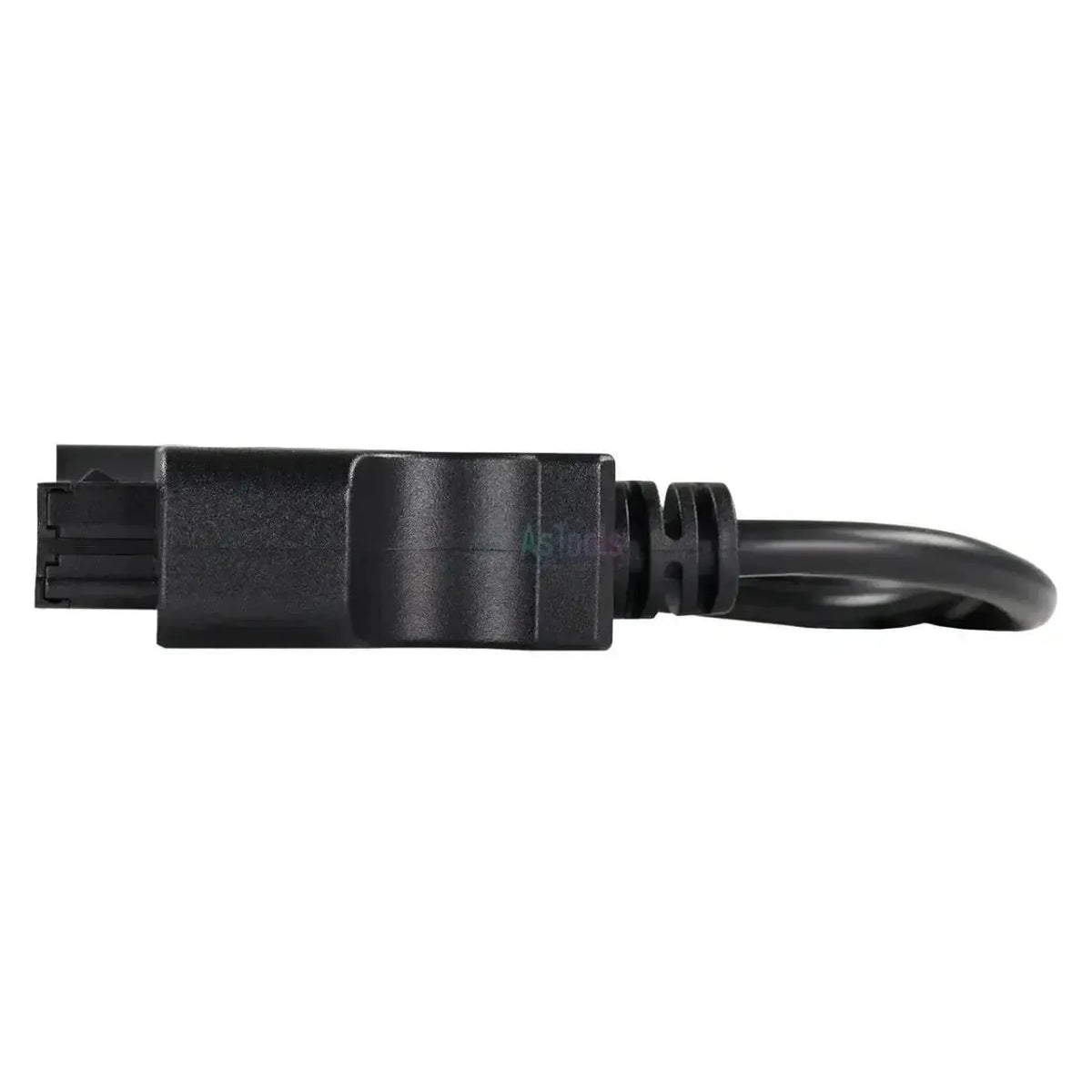

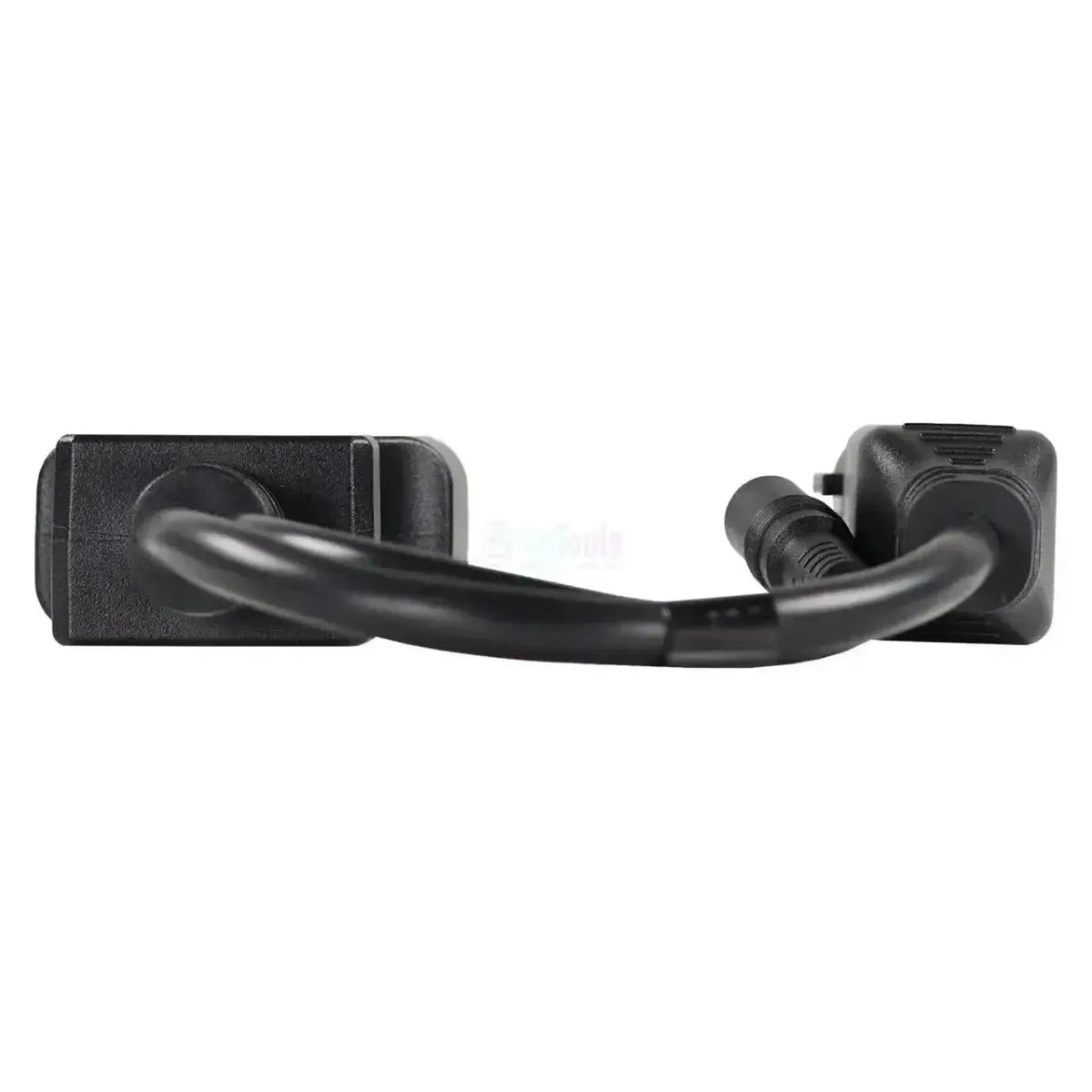

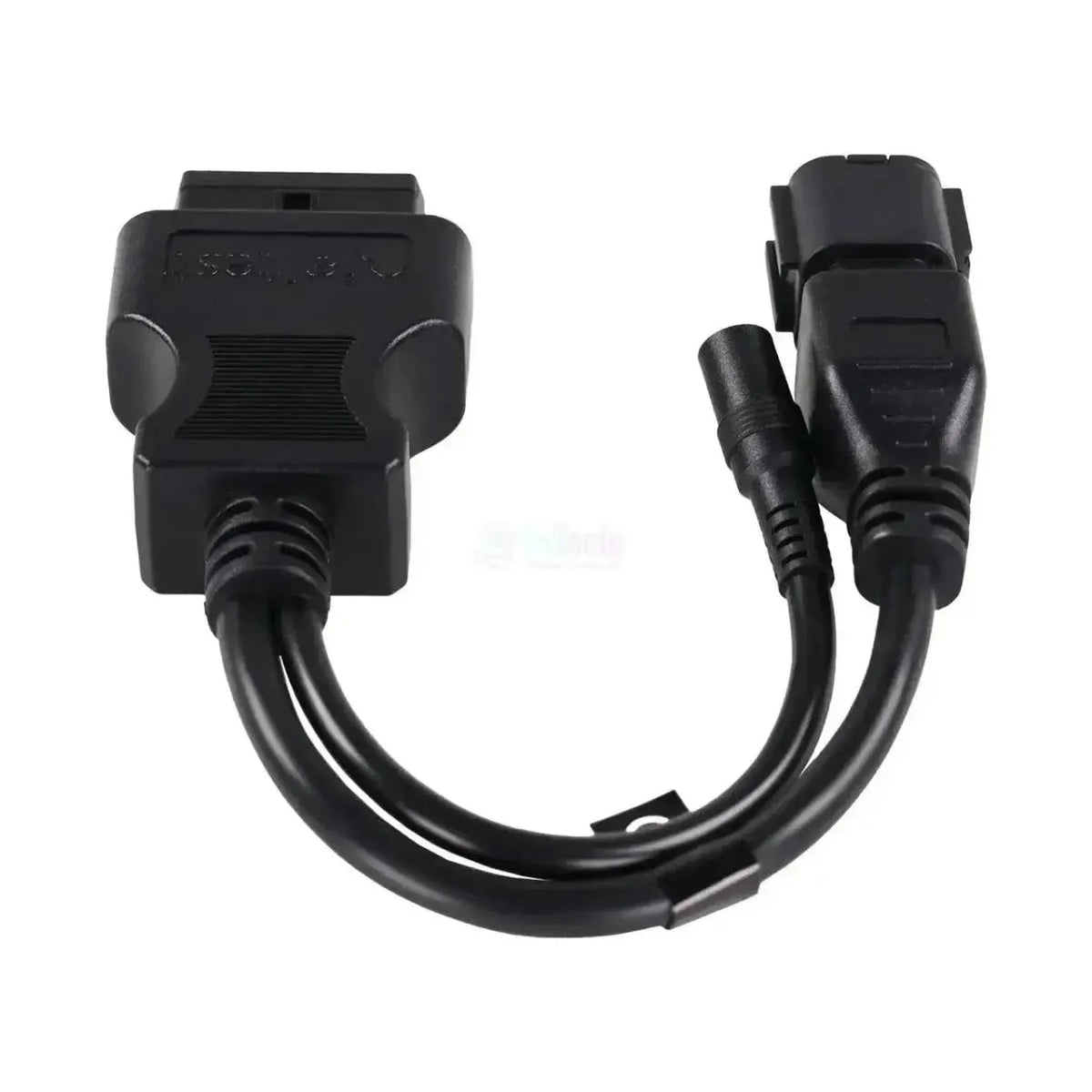

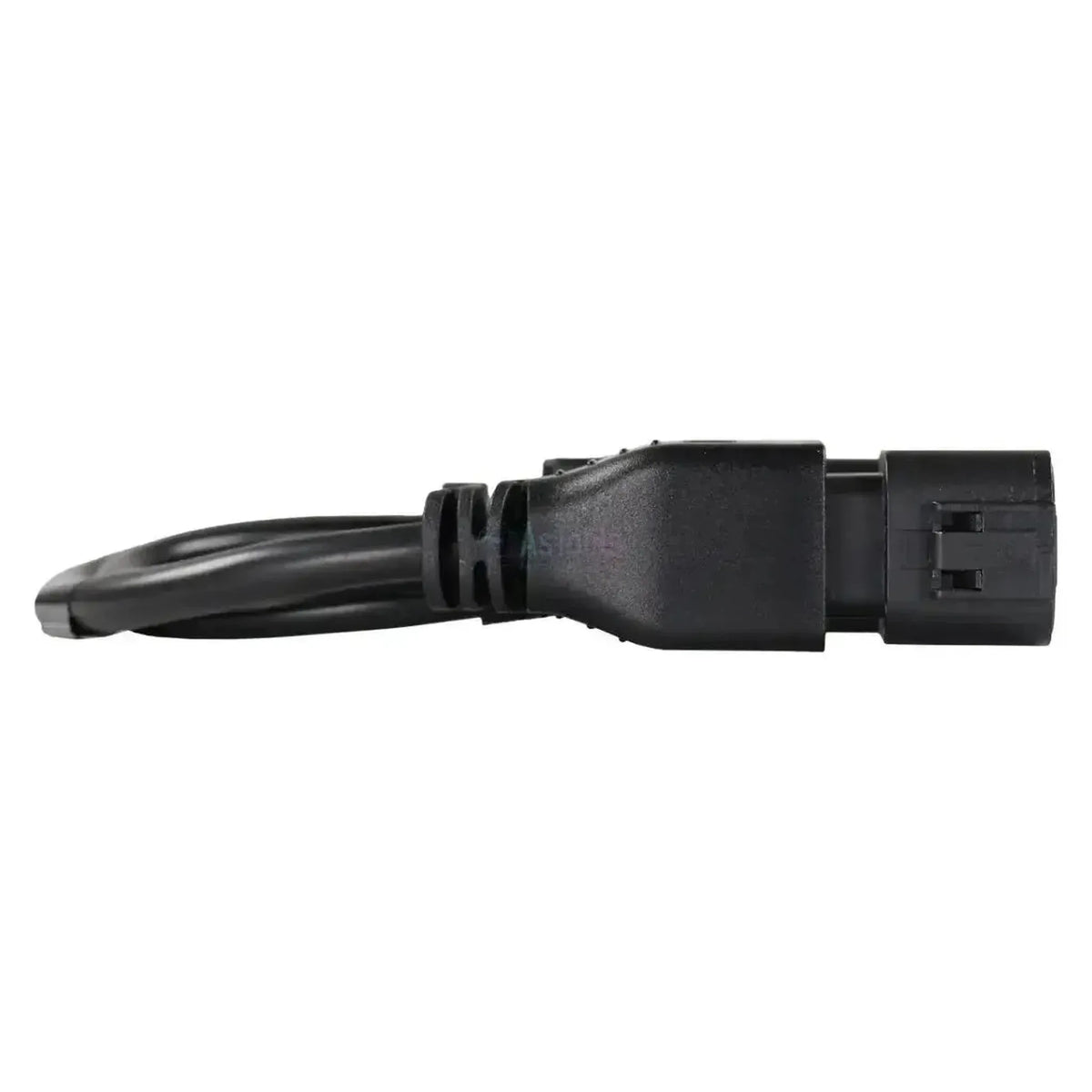

Jaltest JDC560A9 er diagnosekablet til Hitachi med Isuzu-motorer, 6-benet. Det forbinder 6-benet motorstik i motorkabelsættet med et standard 16-benet OBD2-stik. På maskinsiden sidder et helt sort, rektangulært stikhus med låsetappe og en dyb tætningskant; på interfacesiden et sort OBD2-stik med OBD-symbolet.

Kablet måler 30 cm og er tilpasset Jaltest Link V9. Halvvejs går et tyndere kabel af til en DC-forsyningsbus. Når forbindelsen er etableret, får Jaltest-software adgang til 4HK1- og 4JJ1-motorstyringen i K-Line- og CAN-udgave, ECM'en i de tungere motorer og AdBlue/DEF-styringen. Kablet hører under Jaltest OHW.

FORDELE

✔Går direkte til Isuzu-motorreguleringen på Zaxis-maskinerne, også når maskinediagnostikken i førerhuset ikke returnerer noget.
✔Understøtter K-Line-udførelsen af 4HK1/4JJ1-motorreguleringen, sådan som den sidder på -3 generationen.
✔Ud over fejlkoder også måleværdier og ECU-data fra motorreguleringen.
✔Med 30 cm er det kort nok til at hænge i motorstikket.

BEMÆRK

✕Kun til det helt sorte 6-benede hus; et grsmåt hus med grøn tætning kræver den 8-benede JDC561A9.
✕På de nyere Zaxis-generationer foregår motordiagnosen via CAN i stedet for K-Line, og AdBlue/DEF-styringen kommer til.
✕Maskincomputeren MC, gatewayen ICF og displayet MON nås ikke via dette stik; til dem er JDC535A beregnet til diagnosestikket i førerhuset.
✕Det løse strømkabel med vinkelstik, som på produktfotoet ligger ved DC-afgreningen, hører ikke til denne vare.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der aflæser Isuzu-motorstyringen i Hitachi-maskiner direkte på motorsiden. Hvilken udgave der findes, afhænger af motoren og Zaxis-generationen.

Styreenheder du kan tilgå

  • 4HK1 og 4JJ1 (K-Line): Isuzu commonrail-motorstyring.
  • 4HK1 og 4JJ1 (CAN): Samme styring, CAN-udgave.
  • ECM: Motorstyring til tungere Isuzu-motorer.
  • AdBlue/DEF Isuzu: Udstødningsgasbehandling.

Hvad du kan gøre

  • Fejlkoder: Læs og slet pr. styreenhed.
  • Måleværdier: Se i tal og graf.
  • Vedligeholdelse: Hold styr på intervaller, med servicerapport.
  • Supplerende handlinger: Hvor Jaltest tilbyder dem pr. system.

Sådan bruger du det

  1. Find stikket: Find det sorte 6-benede hus i motorkabelsættet.
  2. Tilslut: Sæt JDC560A9 i motorstikket.
  3. Tilslut Link: Forbind OBD2-siden til Jaltest Link V9.
  4. Tænd for tændingen: Slå tændingen til.
  5. Aflæs: Vælg Hitachi og Isuzu-motoren i Jaltest OHW.

Kompatible maskiner og motorer

Det er stikket, ikke modellen, der er afgørende. Dette kabel passer til 6-benet motorstik på de Isuzu-dieselmotorer, som Hitachi monterer i sine gravemaskiner og hjullastere. Hvilken af de to udgaver der sidder i motorkabelsættet, ser du på husets farve: Sort hører til dette kabel, grå med grøn tætning til JDC561A9.

Hitachi, Isuzu-motorserier:

  • Isuzu 4HK1 (i Zaxis ZX200-3 til ZX200-6): 2007 - 2021
  • Isuzu 4JJ1 (i Zaxis ZX100/ZX200-serien): 2007 - 2021
  • Isuzu 6WG1 (i Zaxis ZX500/ZX800-serien): 2007 - i dag
  • Isuzu 6HK1 (i Zaxis ZX330-3, ZX350-3, ZX400-3): Byggår ikke afgørende
  • Isuzu 6UZ1 (i Zaxis ZX450/ZX470-serie): Byggår ikke afgørende
💡
Godt at vide: Motorstikket sidder ved motoren, i motorkabelsættet, og ikke ved diagnosestikket i førerhuset. Et sort hus angiver 6-benet udgave, et grsmåt hus med grøn tætning 8-benet udgave, og en cremefarvet kontaktholder i en sort hætte angiver maskindiagnosen i førerhuset (JDC535A). Kontrollér først, hvilket stik der sidder på din maskine, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC560A9) | Hitachi 6-polet OBD - 16-polet OBD2 adapterkabel | Forbrændingsmotor

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • OHW bygge- og terrænmaskiner

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
6-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
30 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja
Om det kan ses, hvornår næste service skal udføres. Nyttigt til planlægning af servicebesøg.Vis servicedata
Ja

Anvendelse

Referencenummer
JDC560A9
Styreenheder
4HK1 og 4JJ1 og ECM, AdBlue/DEF
Påkrævet for brug
Jaltest Link V9 med Jaltest OHW

Øvrige specifikationer

Anvendelse
Isuzu-dieselmotorer i Hitachi Zaxis-maskiner
