Jaltest  |  SKU: JDC549.9

Jaltest (JDC549.9) | JLG/Haulotte 4-polet OBD – 26-polet DB26 adapterkabel | Løfte- og løftebiler

Regulær pris
€162,95 inkl.
€134,67 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

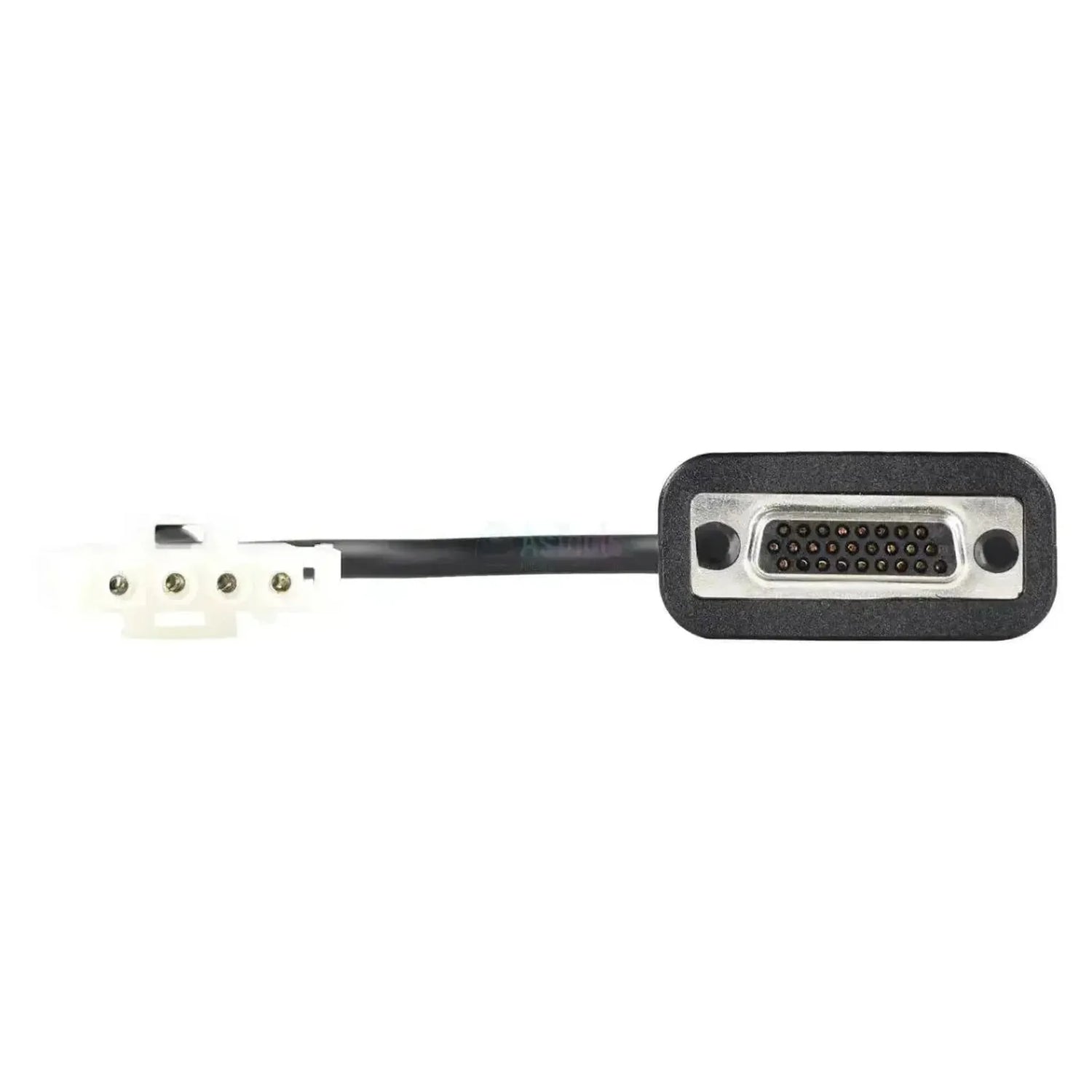

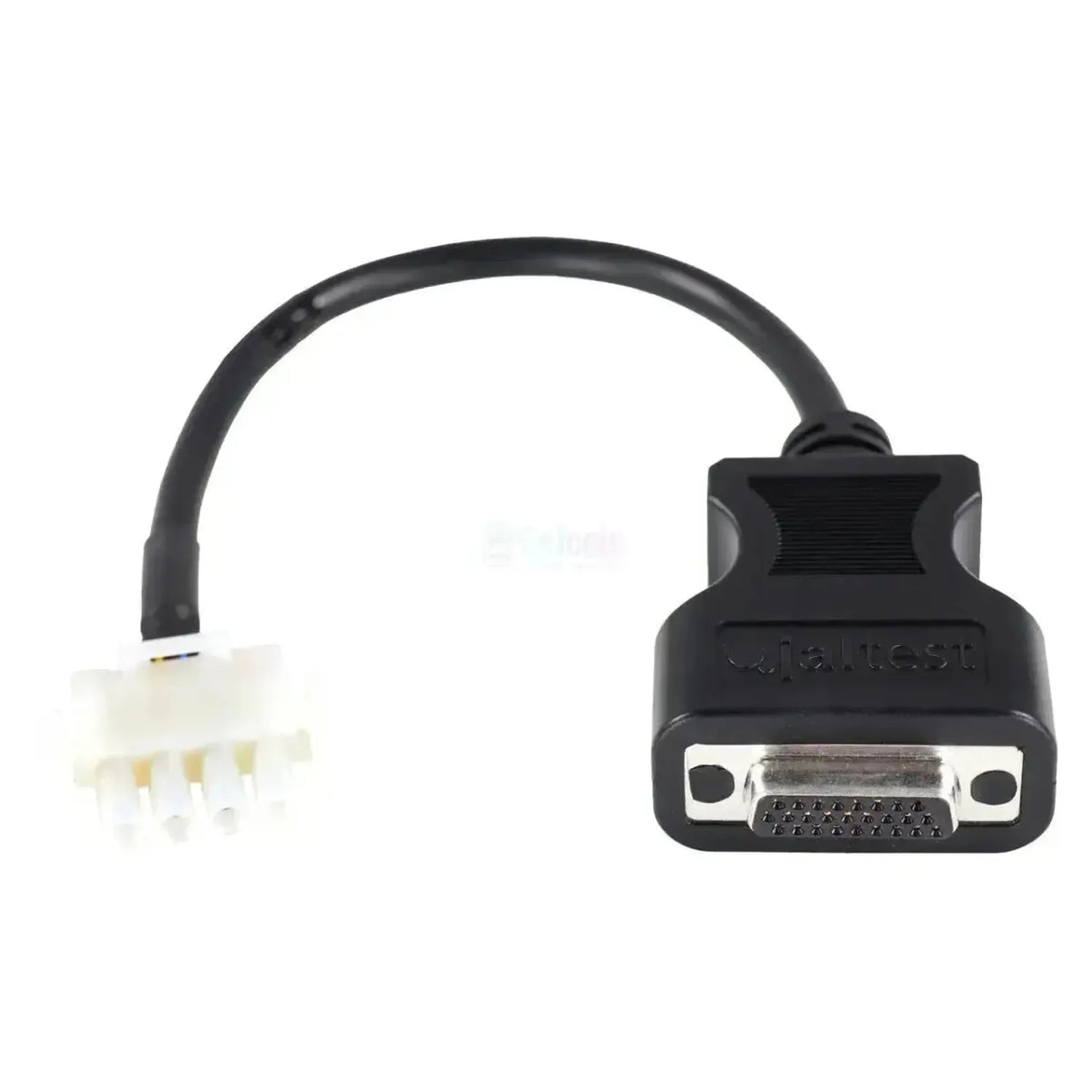

Den Jaltest JDC549.9 fører 4-polet diagnosestik fra JLG- og Haulotte-højarbejdsplatforme direkte over til 26-polet DB26-indgangen på Jaltest Link V9. På maskinsiden sidder et mælkehvidt rektangulært stik med fire runde huller og en låsetunge; DB26-forbindelsen passer på interfacets hovedkabel uden 16-polet mellemstykke. Kablet måler 28 til 30 cm.

Bag denne forbindelse åbner Jaltest-softwaren for hydraulikstyringen og motorstyringen: HYDRAULICS på JLG-saksehøjarbejdsplatformene, HYDRAULICS (CAN) på Haulotte-højarbejdsplatformene, og på motorsiden Deutz-styringerne EMR2 til og med EMR5, Kubota E-CDIS, Kohler-styringerne og EControls ECM 4G til benzin- og gasudgaverne. Kablet hører under Jaltest MHE.

PLUSPUNKTER

✔Går direkte i 26-polet DB26-indgangen på Jaltest Link V9, uden 16-polet mellemstykke.
✔Dækker JLG-højarbejdsplatforme og -teleskoplæssere samt Haulotte-højarbejdsplatforme med samme 4-polede stik.
✔På saksehøjarbejdsplatformene giver HYDRAULICS-styringen den fulde funktionspakke, inklusive diagnosadvarsler og supplerende handlinger.
✔Følger motorleverandøren: Deutz (EMR2 til og med EMR5), Kubota (E-CDIS), Kohler og EControls er alle med i samme dækning.

BEMÆRKNINGER

✕På de større JLG-knækarmslifte er hydraulikstyringen opført i tabellen uden understøttede funktioner.
✕Hvilken motorstyring der findes, afhænger af motorleverandøren; fastslå dette først, før du søger en fejl.
✕DB26-stikket hører til Jaltest Link V9; på et interface med 16-polet indgang kan dette kabel ikke tilsluttes.
✕Haulotte-maskiner med den dobbelte 6+6-polede tilslutning kræver JDC559A.

Anvendelser og funktioner

Via denne forbindelse får du med Jaltest-softwaren adgang til højarbejdsplatformens hydraulikstyring og motorstyring. Hvilke enheder der findes, varierer efter model og motorudgave.

Styreenheder du kan tilgå

  • HYDRAULICS: JLG-saksehøjarbejdsplatforme, fuldt.
  • HYDRAULICS (CAN): Haulotte-højarbejdsplatforme.
  • Deutz EMR2 til og med EMR5: EDC, EDC 16, EDC 7, EDC 17, MD1.
  • Kubota E-CDIS: Commonrail, med supplerende handlinger.
  • ECM Kohler: Også Stage V, commonrail.
  • EControls ECM 4G: Benzin- og gasudgaver.

Hvad du kan gøre

  • Fejlkoder: Læs og slet pr. system.
  • Måleværdier: I tal og graf.
  • Vedligeholdelse: Intervaller og servicerapport.
  • Supplerende handlinger: E-CDIS, EMR4 og sakse-hydraulik.
  • Advarsler: Hydraulik på JLG-saksehøjarbejdsplatforme.

Sådan bruger du den

  1. Find stikket: Ved JLG bag batteridækslet ved jordpanelet.
  2. Tilslut: Sæt JDC549.9 i det 4-polede stik.
  3. Forbind Link: Sæt DB26-siden på Jaltest Link V9.
  4. Tænding til: Tænd maskinen.
  5. Aflæs: Vælg JLG eller Haulotte og serien.

Kompatible køretøjer og anvendelser

Det er stikket, ikke modellen, der er afgørende. Dette kabel tilslutter den 4-polede diagnoseport på JLG-højarbejdsplatforme og -teleskoplæssere og den tilsvarende tilslutning på Haulotte-højarbejdsplatforme. Nedenstående serier er med i dækningen for Jaltest MHE; byggeåret er ikke afgørende.

JLG:

  • ES-serien saksehøjarbejdsplatforme: 1930ES, 2630ES, 3246ES, 2646E2.
  • RT-serien terrængående saksehøjarbejdsplatforme: RT 2669, RT 3369, RT 4069, RT 5394.
  • Knækarms- og teleskophøjarbejdsplatforme: 450AJ, 510AJ, 600AJ, 800AJ, 1200SJP, 1350SJP.
  • Teleskoplæssere: 1055, 1075, 3507-3614, 4008-4017.
  • Toucan-serien vertikale master: 10E, 20E, 26E, 32E.

Haulotte:

  • HA-serien knækarmshøjarbejdsplatforme: HA12, HA16, HA20, HA26, HA32, HA41.
  • H-serien og HT-serien: Saks- og teleskopiske højarbejdsplatforme.
  • Compact, Star og Optimum: Compact 10/12 DX, Star 6/8/10 og Optimum 8.
💡
Godt at vide: Det firepolede stik er mælkehvidt og rektangulært med en låsetunge; på JLG-maskiner sidder det bag batteridækslet ved siden af betjeningspanelet på jordniveau. Har din Haulotte-maskine to seks-polede tilslutninger ved siden af hinanden, er JDC559A det rigtige kabel. Kontroller på selve maskinen, hvilken tilslutning der sidder på, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC549.9) | JLG/Haulotte 4-polet OBD – 26-polet DB26 adapterkabel | Løfte- og hejtøj

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • MHE intern transport
Hvilke typer køretøjer eller maskiner kablet er beregnet til. Det viser hurtigt, om det passer til opgaverne på Deres værksted.Køretøjstyper
  • Løfte- og hejseredskab

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
26-bens DB26
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
4-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja
Om det kan ses, hvornår næste service skal udføres. Nyttigt til planlægning af servicebesøg.Vis servicedata
Ja
Om der kan udføres yderligere procedurer, som Jaltest tilbyder pr. styreenhed, f.eks. tests eller indlæringsprocedurer.Supplerende procedurer
Ja

Anvendelse

Referencenummer
JDC549.9

Øvrige specifikationer

Anvendelse
JLG-højarbejdsplatforme og -teleskoplæssere og Haulotte-højarbejdsplatforme
Styreenheder
HYDRAULICS og HYDRAULICS (CAN) (hydraulikstyring), EMR2 til EMR5, E-CDIS, ECM Kohler og EControls ECM 4G (motorstyring)
Jaltest-modul
Jaltest MHE (intern transport- og løftemateriel)
