Jaltest  |  SKU: JDC305A

Jaltest (JDC305A) | Knorr-Bremse (ABS) 18+18-polet OBD – 16-polet OBD2 adapterkabel | Erhvervskøretøj

Regulær pris
€322,95 inkl.
€266,90 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

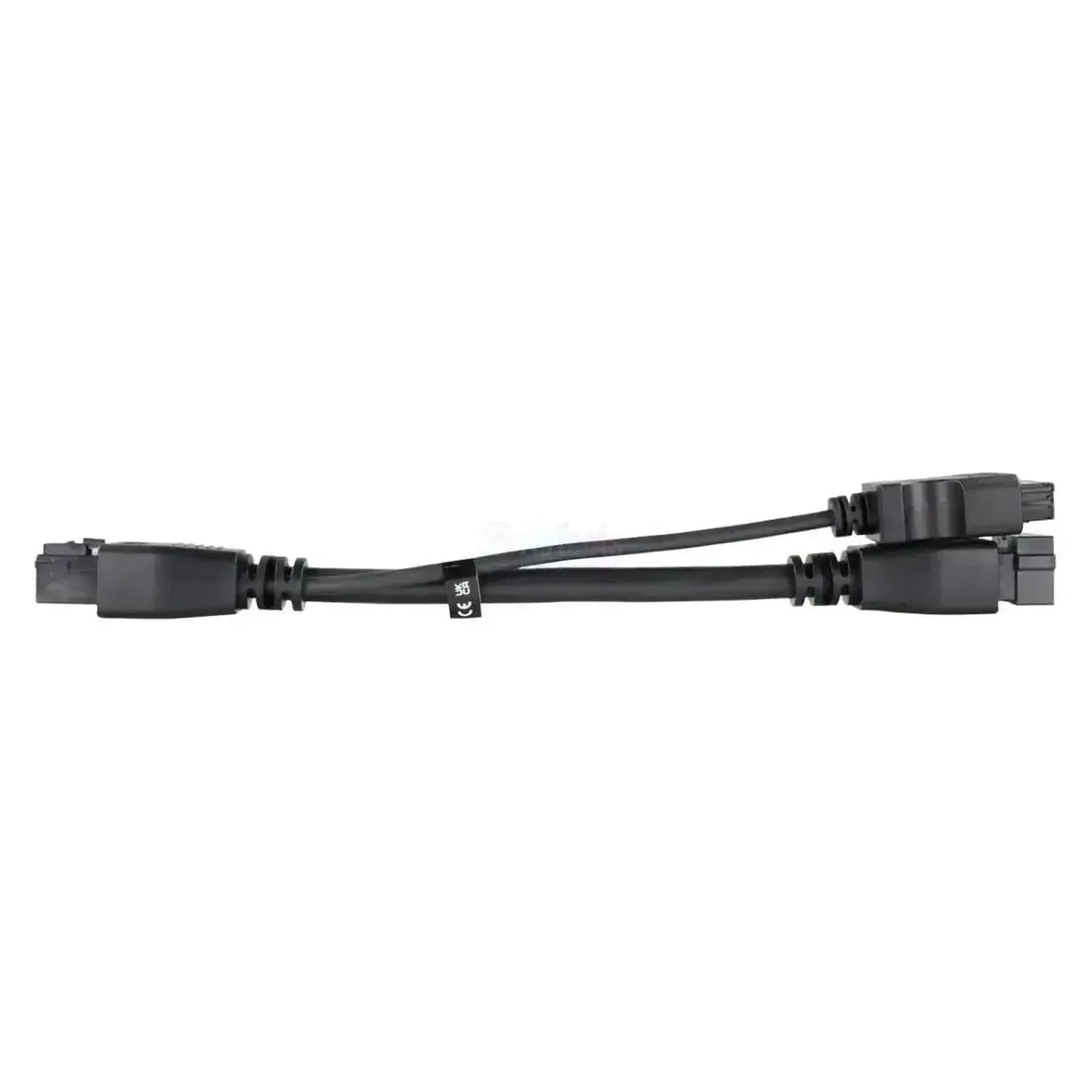

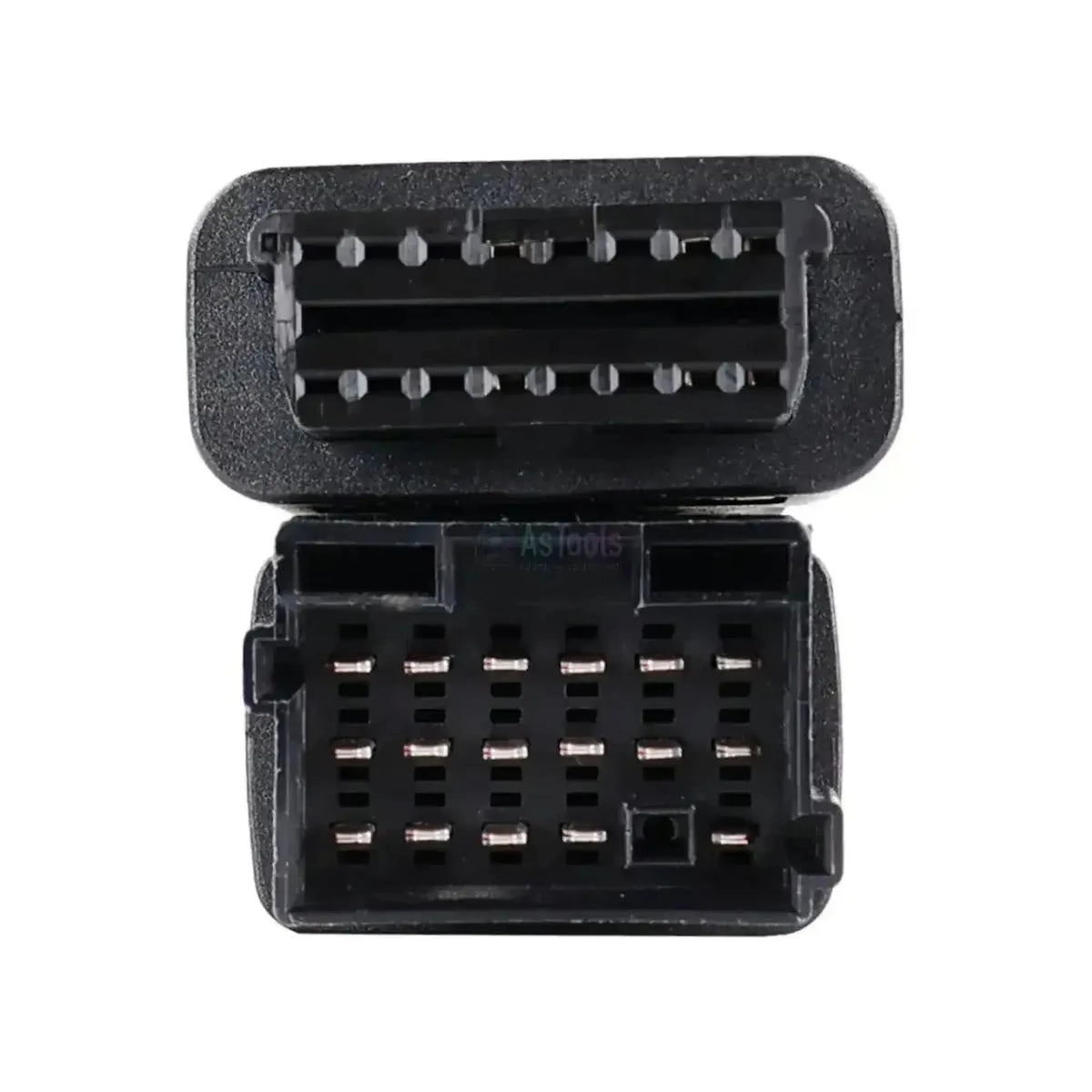

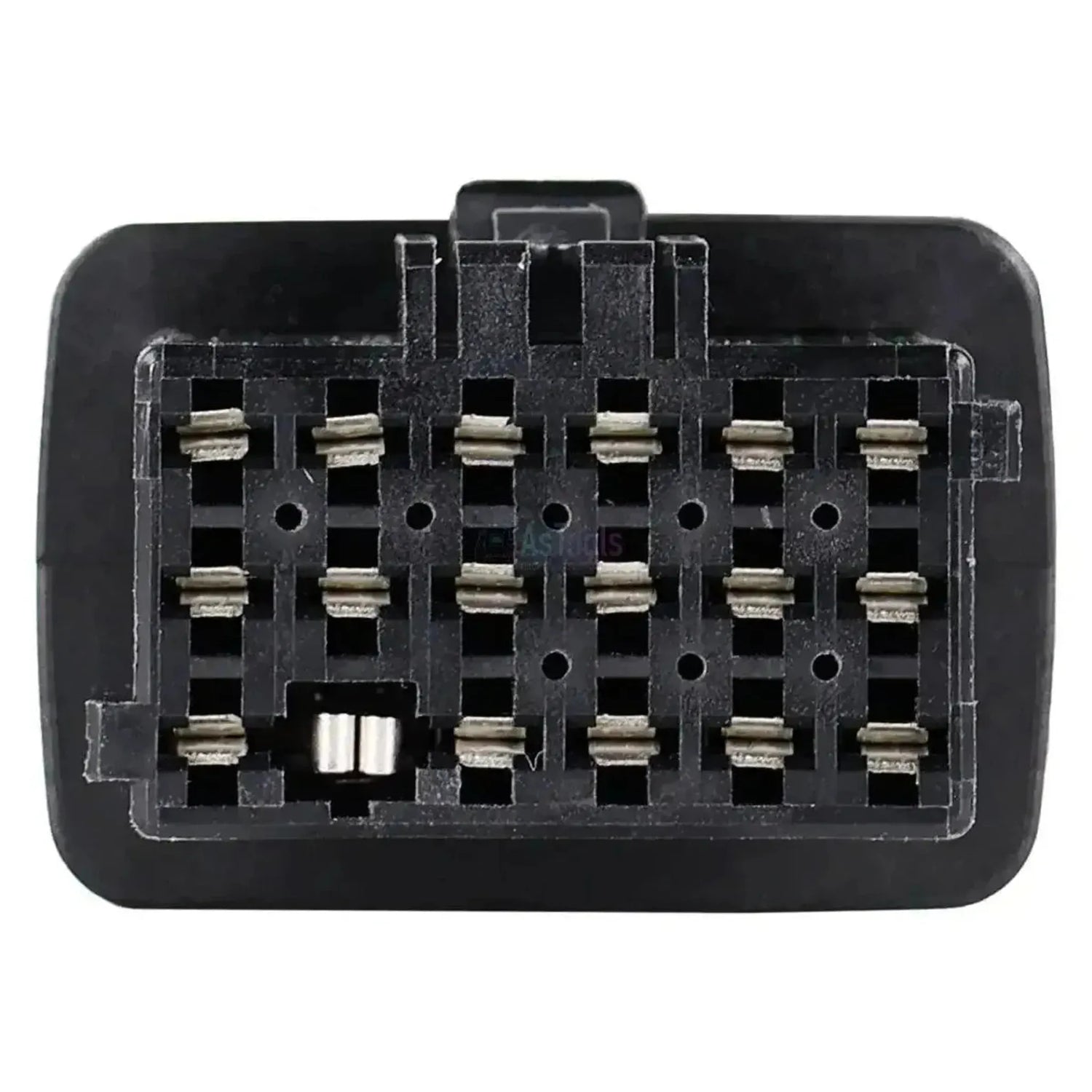

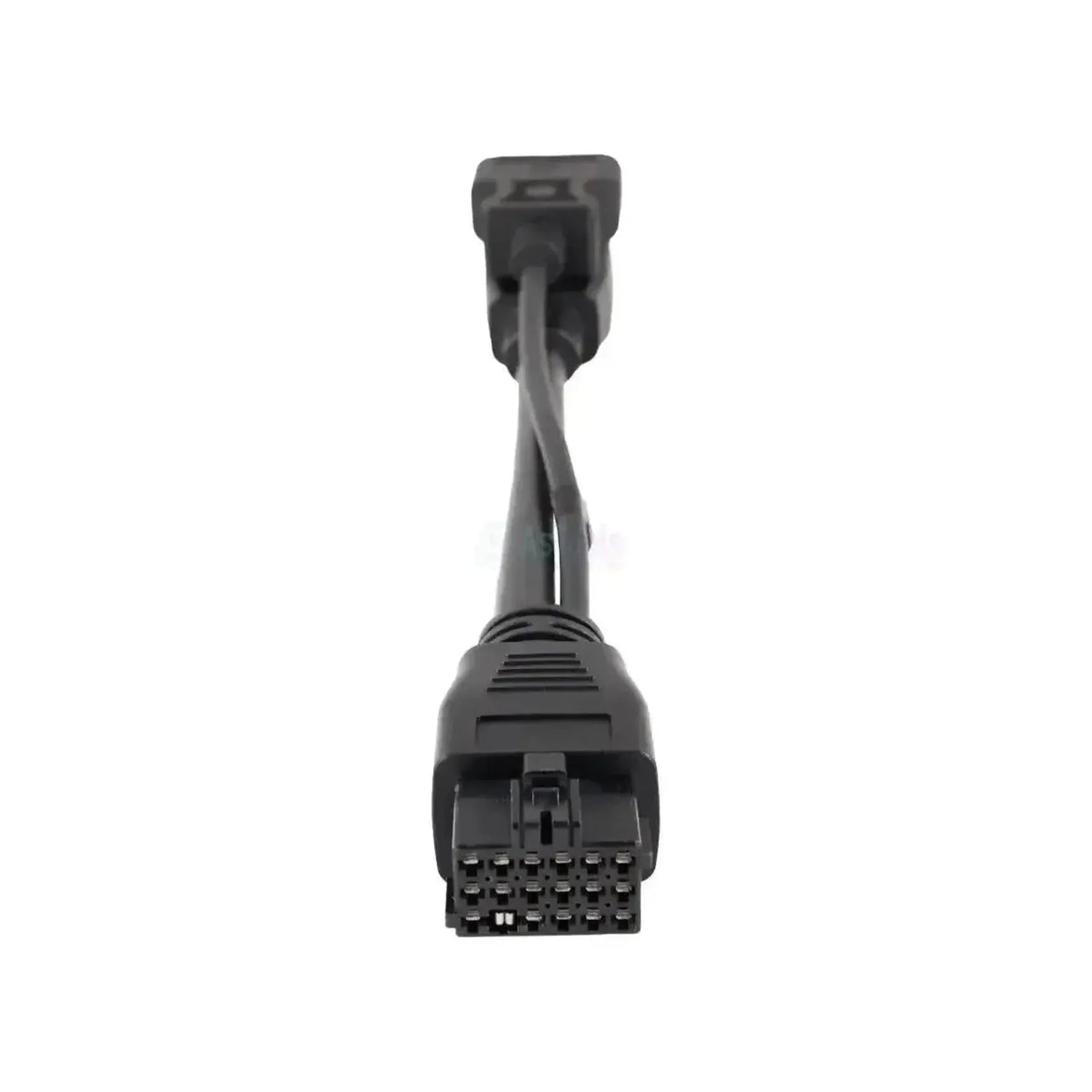

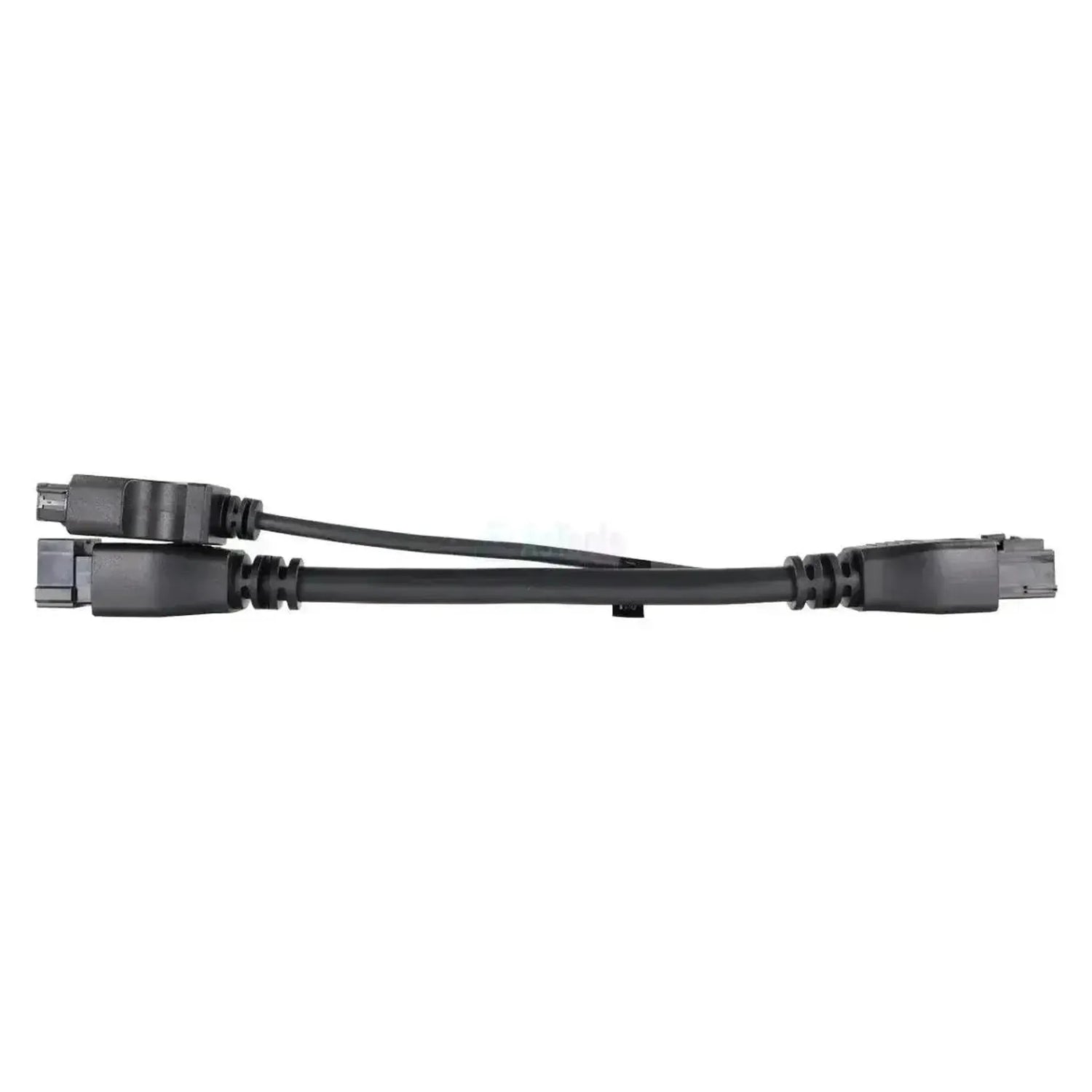

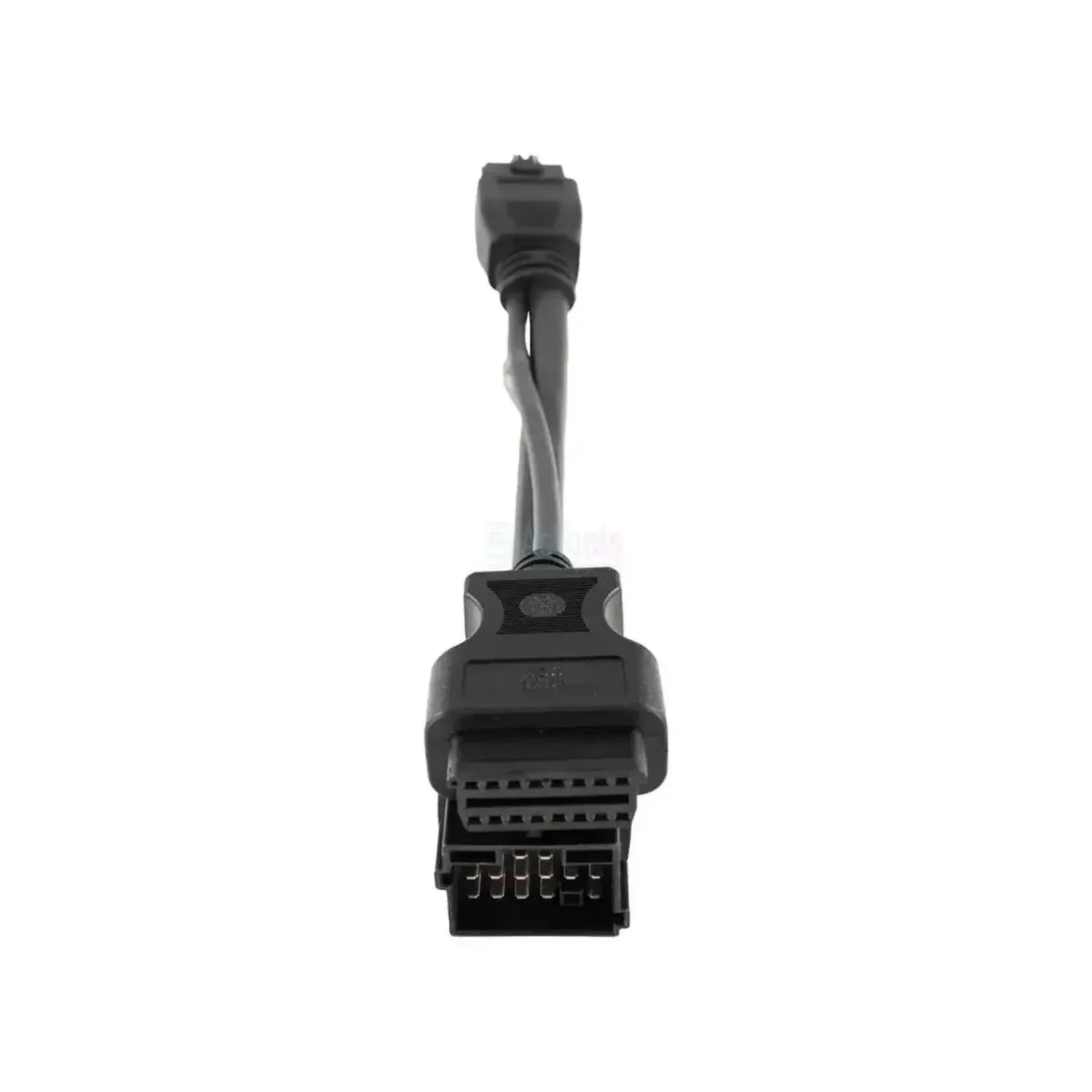

Jaltest JDC305A sluttes til styreenheden i et Knorr-Bremse antiblokeringssystem. På køretøjssiden ender den i to rektangulære 18-polede stik, der passer sammen, det ene med stifter i to rækker på ni og det andet med hunkontakter i samme opsætning. Du afbryder den eksisterende forbindelse mellem styreenheden og kabelsnoen og indsætter dette kabel imellem, så bremsesystemet forbliver tilsluttet, mens du læser af. På interfacesiden sidder 16-polet OBD2; længden er 29 til 31 cm.

Bag denne forbindelse kommer Jaltest-softwaren til ABS 6 i udførelserne K&L, KWPDC og SAE og til den ældre ABS24/EU12. Fordi bremsestyringen er afgørende og ikke chassisbyggeren, passer samme kabel til erhvervskøretøjer fra forskellige mærker. En del af funktionerne kræver det løse modul Knorr-Bremse Diagnostics (71502007). Kablet hører under Jaltest CV og fungerer med Jaltest Link V8.1 og V9.

FORDELE

✔Det køretøjsmærke spiller ingen rolle: Knorr-Bremse-styreenheden afgør, om dette kabel passer.
✔Du når ABS 6 i tre udførelser, K&L, KWPDC og SAE, samt den ældre ABS24/EU12.
✔Ved ABS 6 omfatter dækningen fejlkoder, måleværdier, styring af komponenter, parametre og nulstilling.
✔Kablet sættes mellem styreenheden og kabelsnoen, så bremsesystemet forbliver tilsluttet, mens du måler.

OPMÆRKSOMHEDSPUNKTER

✕De nyere ABS 8-, EBS 2.1/2.2- og EPB-styringer fra Knorr-Bremse har et eget stik og nås ikke med dette kabel.
✕En del af funktionerne kræver det løse modul Knorr-Bremse Diagnostics (71502007).
✕Funktionsomfanget varierer efter udførelse: Kalibrering er med i dækningen ved ABS 6 (K&L), men ikke ved KWPDC og SAE.
✕Du arbejder på bremsesystemet: Stop køretøjet og sikr det mod at rulle, før du frakobler stikkene.

Anvendelser og funktioner

Med dette kabel når Jaltest-softwaren frem til køretøjets bremsestyring, altså antiblokeringssystemet, og ikke motoren. Hvilken udførelse du støder på, afgøres af generationen af Knorr-Bremse-enheden og ikke af køretøjsmærket.

Styreenheder du kan tilgå

  • ABS 6 (K&L): Antiblokeringssystem, med kalibrering.
  • ABS 6 (KWPDC): KWP-udførelse, samme generation.
  • ABS 6 (SAE): Med live måleværdier.
  • ABS24/EU12: Ældre Knorr-Bremse-udførelse.

Hvad du kan gøre

  • Fejlkoder: Læse og slette.
  • Måleværdier: Bl.a. hjulhastighedssensorer.
  • Komponenter: Test af ventiler og modulatorer.
  • Parametre: Læs og tilpas ABS-konfigurationen.
  • Kalibrering: Ved ABS 6 (K&L).
  • Vedligeholdelse: Nulstil serviceadvarsler.

Sådan bruger du den

  1. Fastgør køretøjet: Stop køretøjet og sikr det mod at rulle.
  2. Træk stikkene af: Frakobl styreenheden og kabelsnoen.
  3. Indsæt kablet: Sæt JDC305A mellem begge stik.
  4. Par Link: Tilslut OBD2-siden til Jaltest Link.
  5. Aflæsning: Vælg ABS-udførelsen i Jaltest CV.

Kompatible køretøjer og anvendelser

Det er styreenheden, ikke køretøjsmærket, der er afgørende. Dette kabel hører til Knorr-Bremses ABS 6- og ABS24/EU12-bremsestyring; hvem der byggede chassiset, betyder ikke noget for tilslutningen. Du finder stedet ved de to 18-polede stik på styreenheden og ikke ved OBD-stikket i førerhuset.

Knorr-Bremse ABS 6:

  • K&L: Med kalibrering i dækningen.
  • KWPDC: Uden kalibrering.
  • SAE: Uden kalibrering.

Knorr-Bremse ABS24/EU12:

  • Ældre udførelse: Som dette kabel også er beregnet til.

Køretøjer:

  • Erhvervskøretøjer: Fra forskellige mærker, også med eget OBD-stik; bremsestyringen beholder sit eget diagnosestik.
💡
Godt at vide: 18-polede stik hører til selve ABS-styreenheden og sidder adskilt fra OBD-stikket i førerhuset. Knorr-Bremse bruger et andet stik pr. generation, så tæl de to rækker på ni efter på selve køretøjet, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC305A) | Knorr-Bremse (ABS) 18+18-polet OBD - 16-polet OBD2 Adapterkabel | Erhvervskøretøj

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • CV erhvervskøretøjer

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
18+18-bens OBD
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
Ja
De kan aktivere komponenter for at teste, om de er defekte. Det sparer tid på fejlsøgning.Aktivering af komponenter
Ja
De kan nulstille servicemeddelelsen eller serviceintervallet efter en service.Nulstilling af service
Ja

Mål og vægt

Styreenheder
ABS 6 (K&L, KWPDC, SAE), ABS24/EU12
Referencenummer
JDC305A

Øvrige specifikationer

Anvendelse
Knorr-Bremse ABS 6- og ABS24/EU12-bremseregulering
Længde
29 - 31 cm
Nødvendigt for brug
Jaltest Link V8.1 eller V9 med licens til Jaltest CV; for det fulde funktionsomfang modulet Knorr-Bremse Diagnostics (71502007)
