Jaltest  |  SKU: JDC536A

Jaltest (JDC536A) | Komatsu 12-polet OBD – 16-polet OBD2-adapterkabel | Terrain- og byggemaskiner

Regulær pris
€138,95 inkl.
€114,83 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

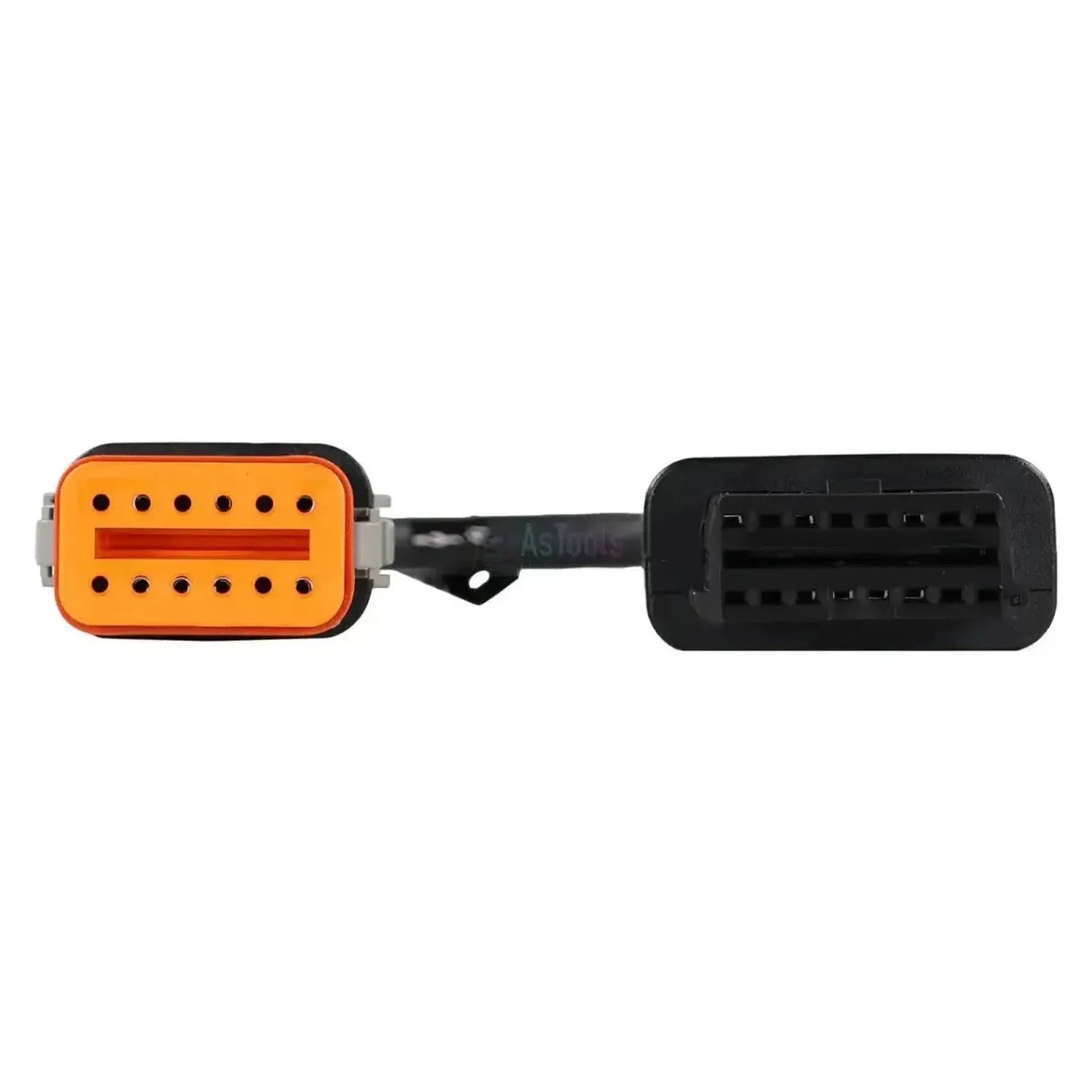

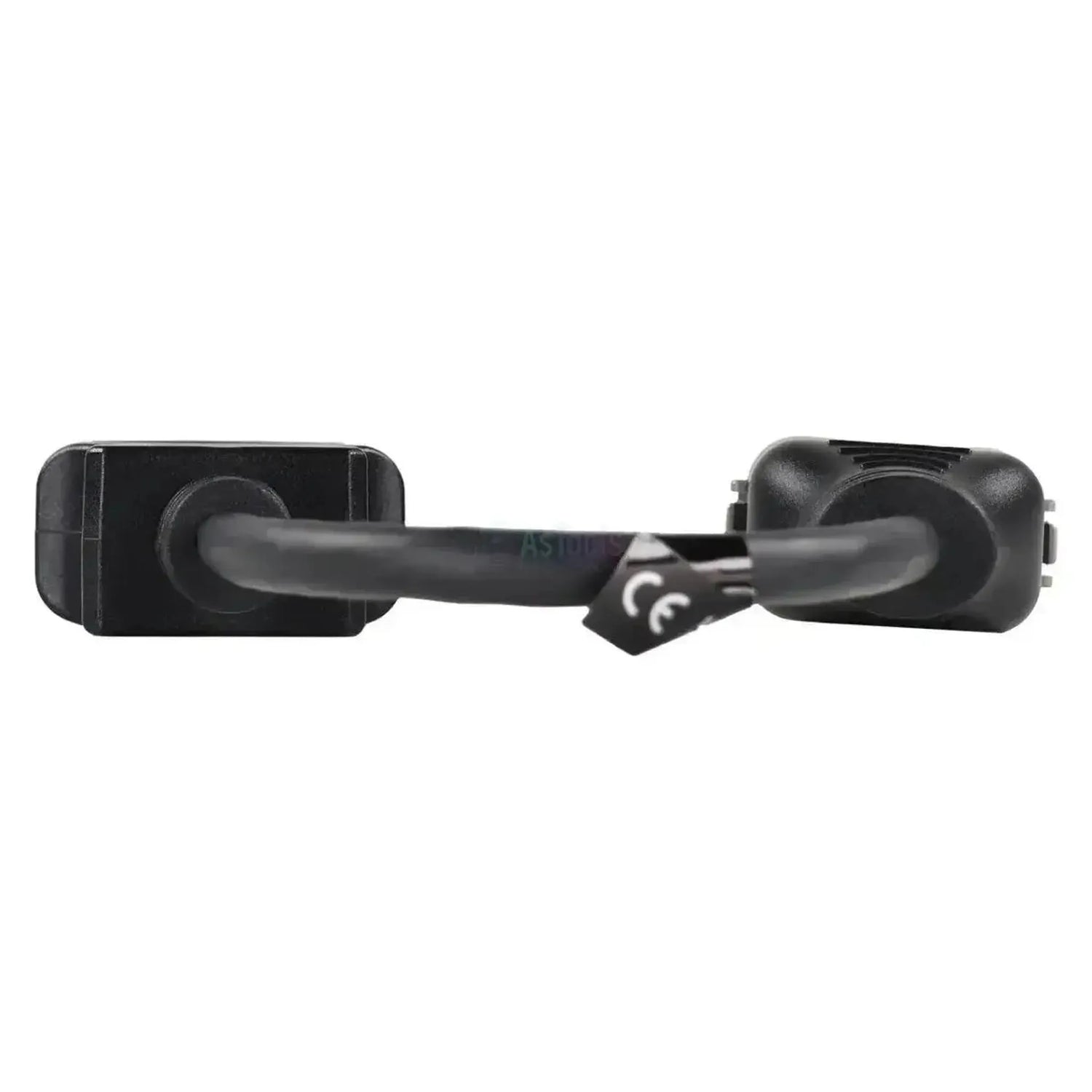

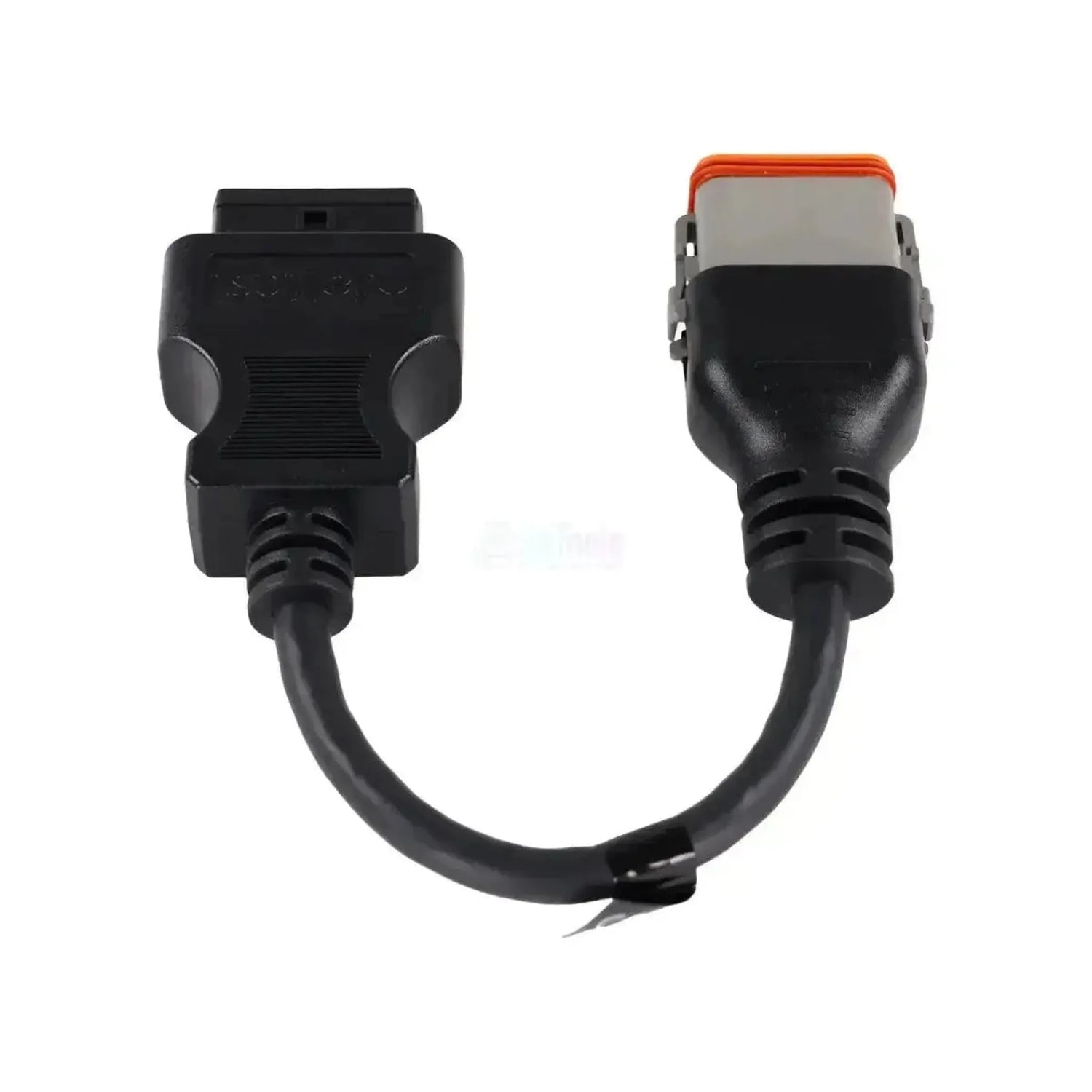

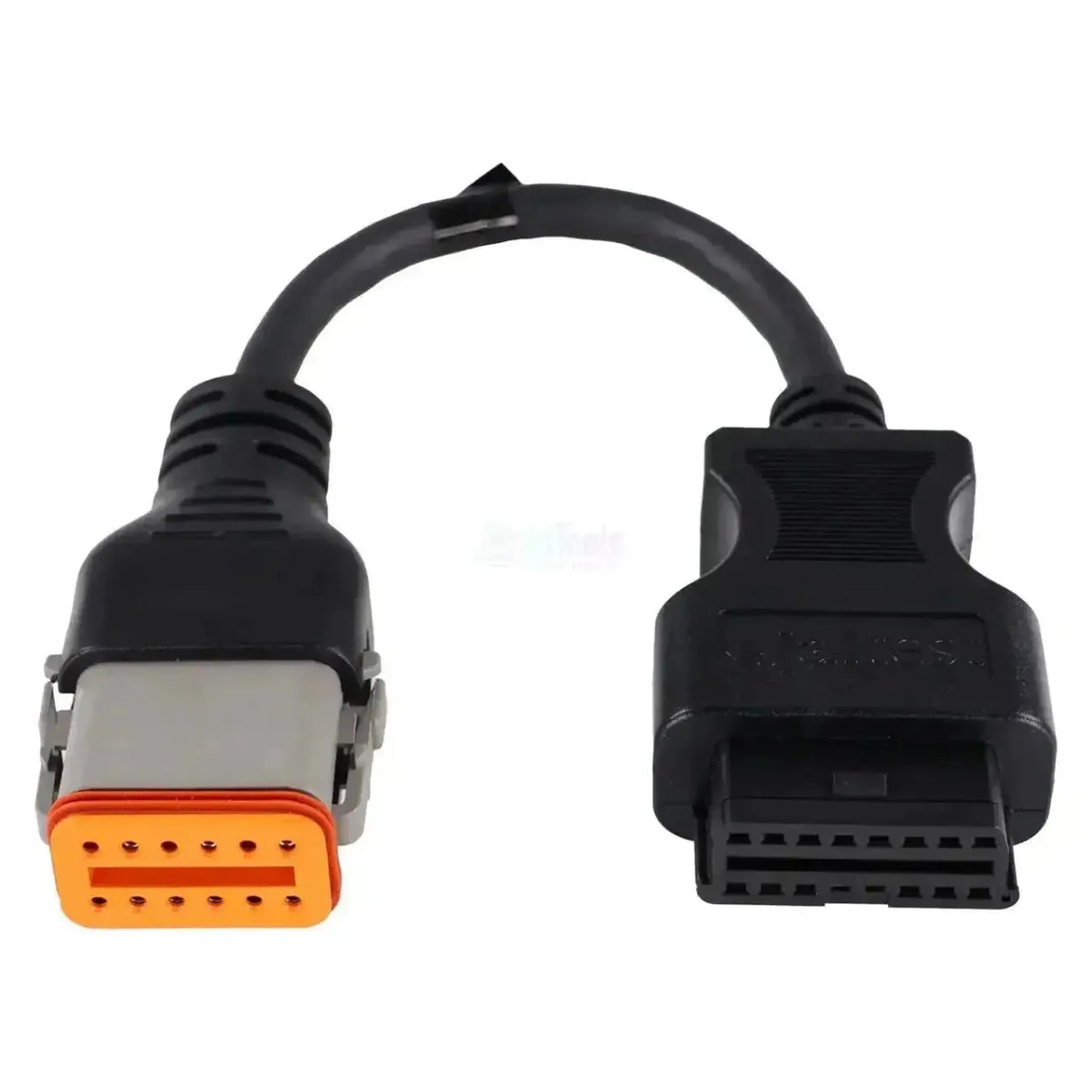

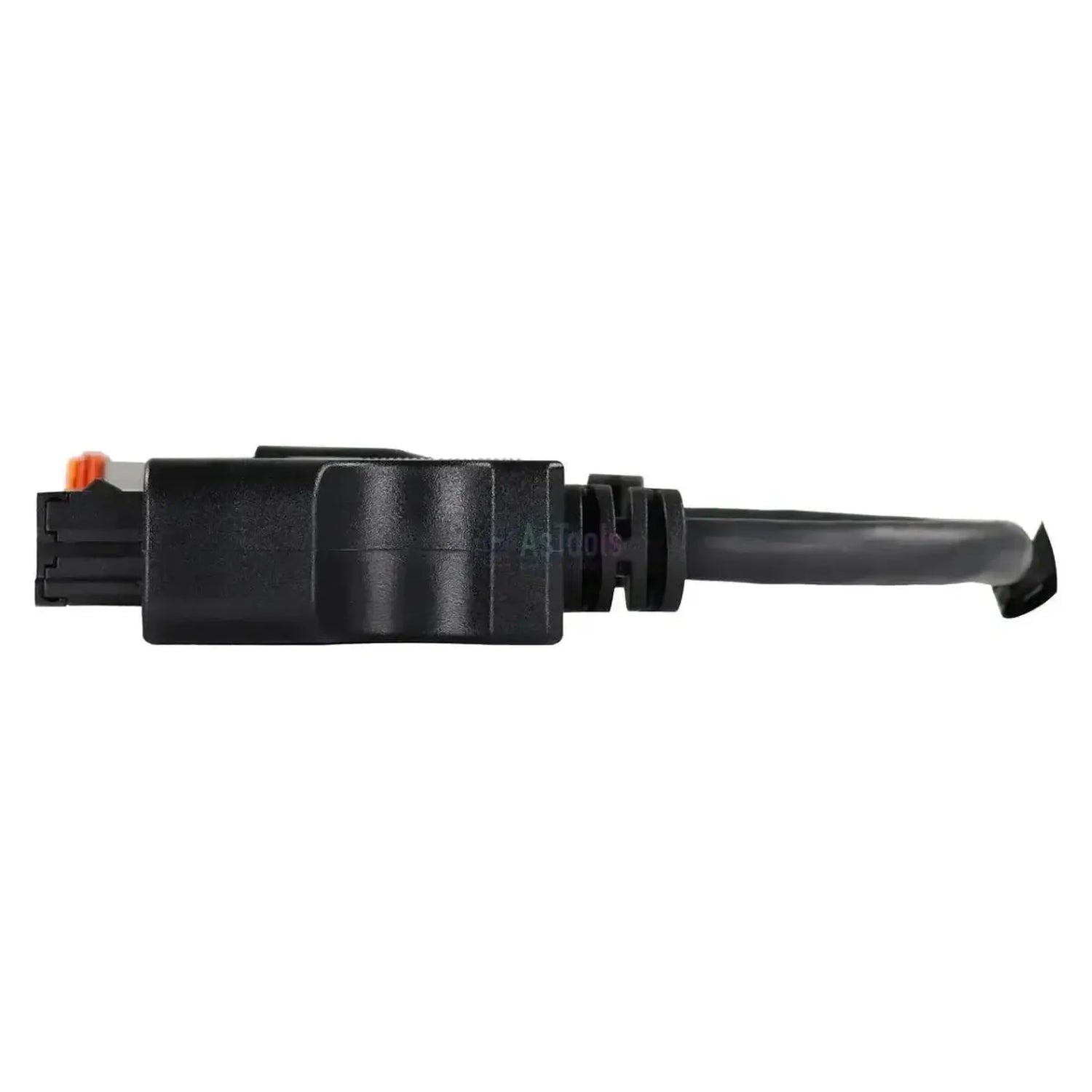

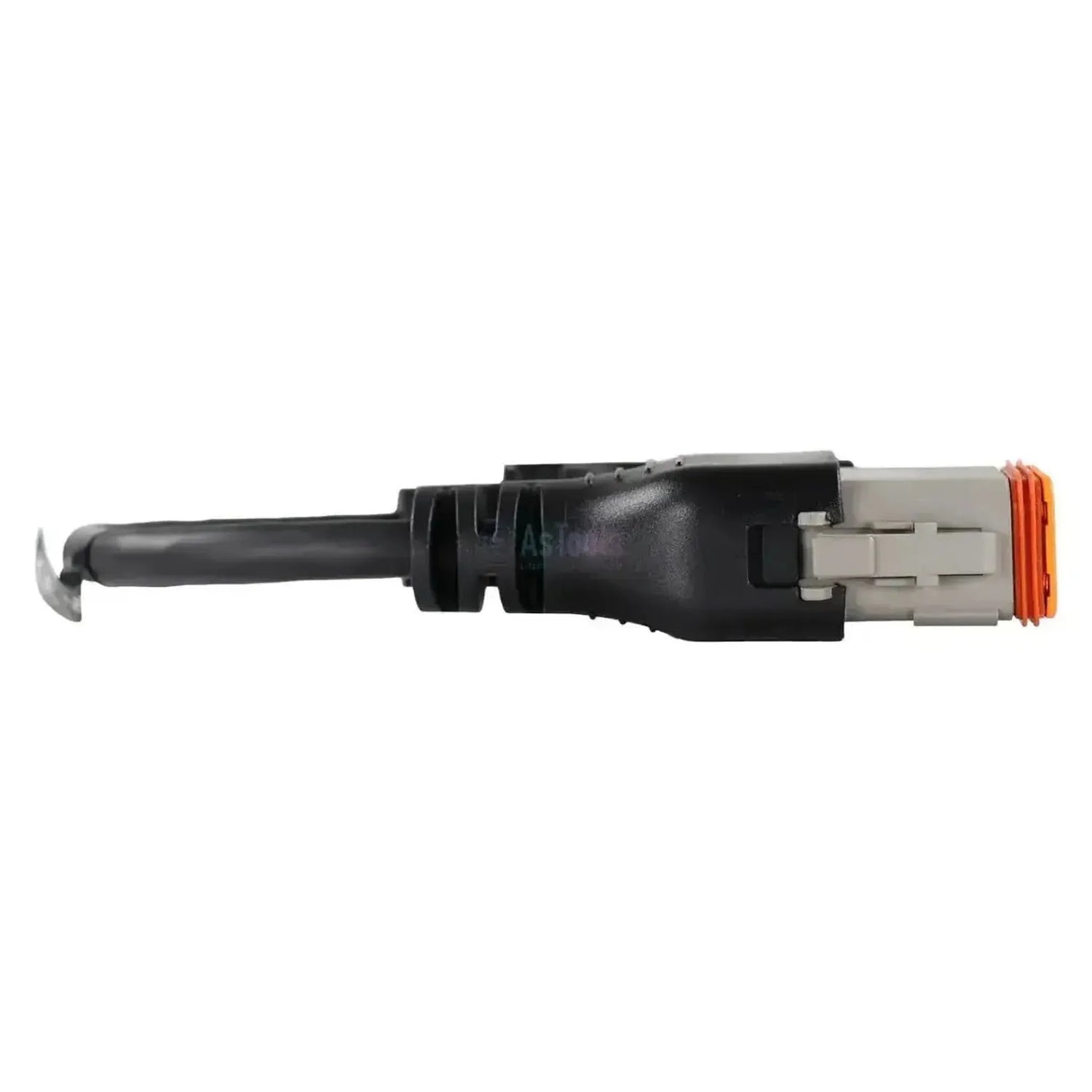

Jaltest JDC536A er diagnosekablet til den rektangulære 12-benede tilslutning på Komatsu-jordflytningsmaskiner. På maskinsiden sidder et grå Deutsch-hus med en orange pakning og tolv stik i to rækker af seks; på interfacesiden sidder et sort 16-polet OBD2-stik. Tilslutningen sidder i førerhuset, og kablet måler 28 til 30 cm.

Via dette kabel får du adgang til motorstyringen ENG, hydraulikpumpestyringen PUMP, instrumentpanelet MON og på hjullæssere transmissionen TRANS. For disse enheder dækker det fejlkoder, måleværdier og serviceoplysninger; ECU-data og supplerende handlinger dækkes ikke. Kablet fungerer med Jaltest Link V8.1 og V9 og hører under Jaltest OHW.

FORDELE

✔Dækker ud over motorstyringen også hydraulikpumpestyringen PUMP og instrumentpanelet MON.
✔På hjullæssere kommer styreenheden til transmissionen TRANS til.
✔For PUMP, MON, TRANS og ENG kan serviceintervallerne også ses.
✔Fungerer både med Jaltest Link V8.1 og V9, også efter skift til den nyere interface.

BEMÆRK

✕For Komatsu-styreenhederne er ingen ECU-data tilgængelige; serienummer og softwareversion kan ikke aflæses.
✕Motorstyringen ECM Cummins står på dækningslisten, men uden understøttede diagnosefunktioner.
✕Kun til den rektangulære 12-benede Komatsu-tilslutning med den orange pakning; andre mærker har et eget stik.
✕Byggeåret siger ikke noget om tilslutningen; kun stikket i førerhuset er afgørende.

Anvendelser og funktioner

Via denne forbindelse får du med Jaltest-softwaren adgang til maskinens styreenheder. Hvilke systemer der findes, varierer efter serie og udførelse.

Styreenheder du kan tilgå

  • ENG: Motorstyring.
  • PUMP: Hydraulikpumpesystem.
  • MON: Instrumentpanel i førerhuset.
  • TRANS: Transmission på WA-hjullæssere.

Hvad du kan gøre

  • Fejlkoder: Læsning og sletning med beskrivelse.
  • Måleværdier: I tal og graf.
  • Service: Intervaller og servicerapport.

Sådan bruger du den

  1. Find stikket: Find den 12-benede tilslutning i førerhuset.
  2. Tilslut: Sæt JDC536A i tilslutningen.
  3. Tilslut Link: Forbind OBD2-siden til Jaltest-diagnosekablet.
  4. Tænd for tændingen: Slå tændingen til uden at starte motoren.
  5. Aflæs: Vælg Komatsu og serien i Jaltest OHW.

Kompatible køretøjer og anvendelser

Det er stikket, ikke modellen, der er afgørende. Kablet passer til enhver Komatsu-jordflytningsmaskine med den rektangulære 12-polet diagnosetilslutning. Nedenstående serier er medtaget i dækningen i Jaltest OHW; hvilken tilslutning der sidder i førerhuset, kontrollerer du på stedet.

Komatsu:

  • PC-6 beltegravere (PC 200-6, PC 300-6K, PC 400-6, PC 600-6, PC 700-6): Ca. 1995 - 2004.
  • PC-7 beltegravere (PC 200-7, PC 300-7, PC 400-7, PC 600-7, PC 800-7, PC 1200-7): Ca. 2002 - 2006.
  • PC-8 beltegravere (PC 200-8, PC 300-8, PC 400-8, PC 600-8, PC 800-8, PC 2000-8): Ca. 2006 - 2013.
  • PW hjulgravere (PW 100-6K, PW 100-7, PW 200-7): Ca. 1996 - 2008.
  • WA-serien: Hjullæssere, WA 300-5 til og med WA 900-8.
  • D-serien: Bulldozere, D 60-15/16/17/18, D 80-15/18, D 300-5/6/8, D 400-5.
  • HD-serien: Stive dumpere, HD 300-7, HD 400-7, HD 600-7, HD 700-7/8.
  • HM-serien: Ledede dumpere, HM 300-1/-2, HM 400-2/-3.
💡
Godt at vide: Det 12-benede stik sidder i førerhuset og genkendes på det grå hus med den orange pakning og to rækker med seks positioner. Komatsu har beholdt dette stik over flere maskingenerationer. Kontroller i førerhuset, hvilket stik der sidder i, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC536A) | Komatsu 12-polet OBD – 16-polet OBD2 adapterkabel | Terræn- og byggemaskine

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • OHW bygge- og terrænmaskiner
Hvilke typer køretøjer eller maskiner kablet er beregnet til. Det viser hurtigt, om det passer til opgaverne på Deres værksted.Køretøjstyper
  • Bygge- og terrænmaskine

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
12-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja
Om det kan ses, hvornår næste service skal udføres. Nyttigt til planlægning af servicebesøg.Vis servicedata
Ja

Anvendelse

I hvilket Jaltest-kabelsæt dette kabel også indgår. Har De allerede sættet, har De muligvis allerede dette kabel.Del af kabelsæt
OHW-kabelsæt komplet
Referencenummer
JDC536A
Påkrævet for brug
Jaltest Link

Øvrige specifikationer

Anvendelse
Komatsu anlægsmaskiner
Styreenheder
ENG (motorstyring), PUMP (hydraulik), MON (instrumentpanel) og TRANS (transmission)
Segment
Terræn- og anlægsmaskine
Del af kabelsæt
OHW-kabelsæt komplet (70002026)
