Jaltest  |  SKU: JDC551A

Jaltest (JDC551A) | Liebherr 6-polet OBD – 16-polet OBD2-adapterkabel | Terræn- og byggemaskiner

Regulær pris
€392,95 inkl.
€324,75 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

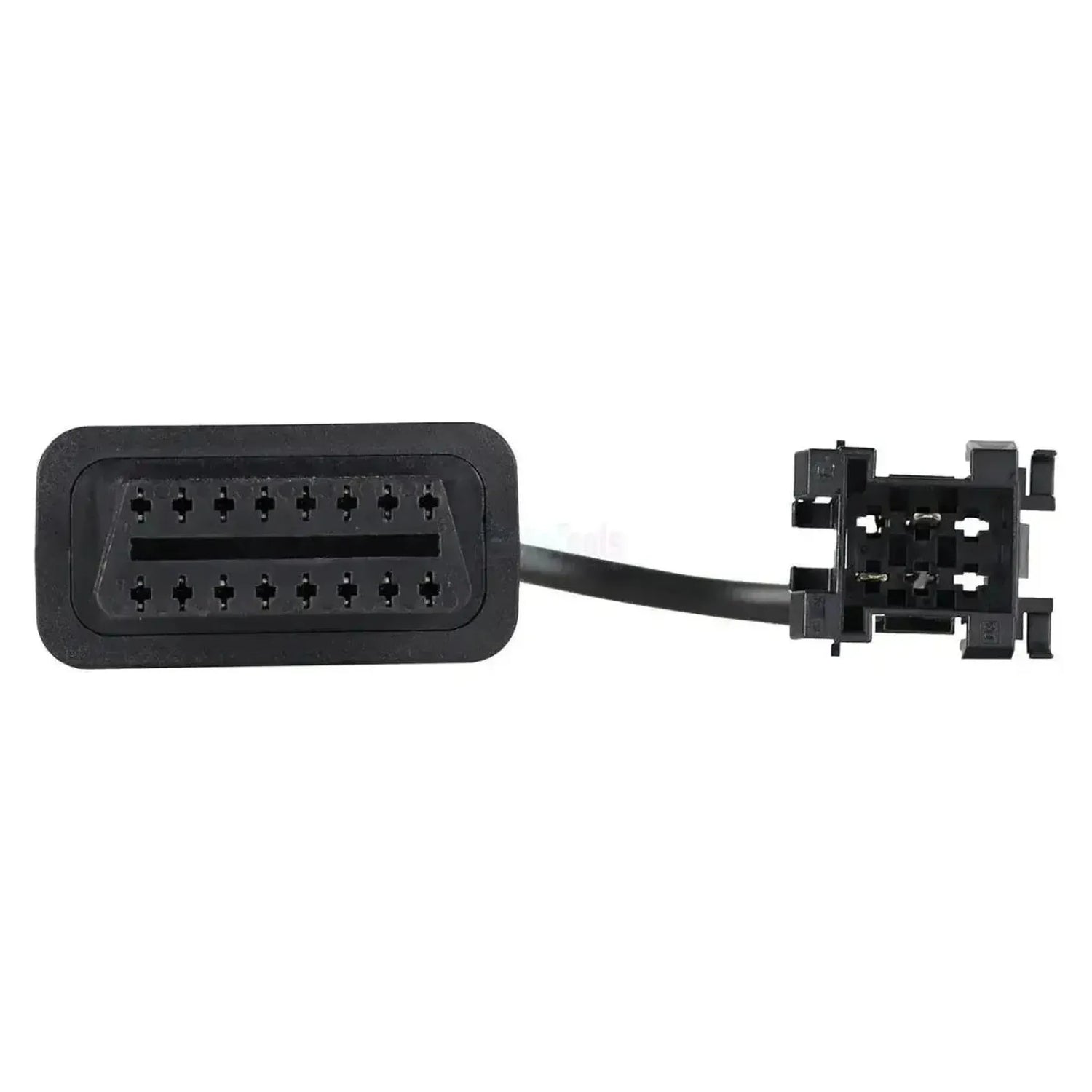

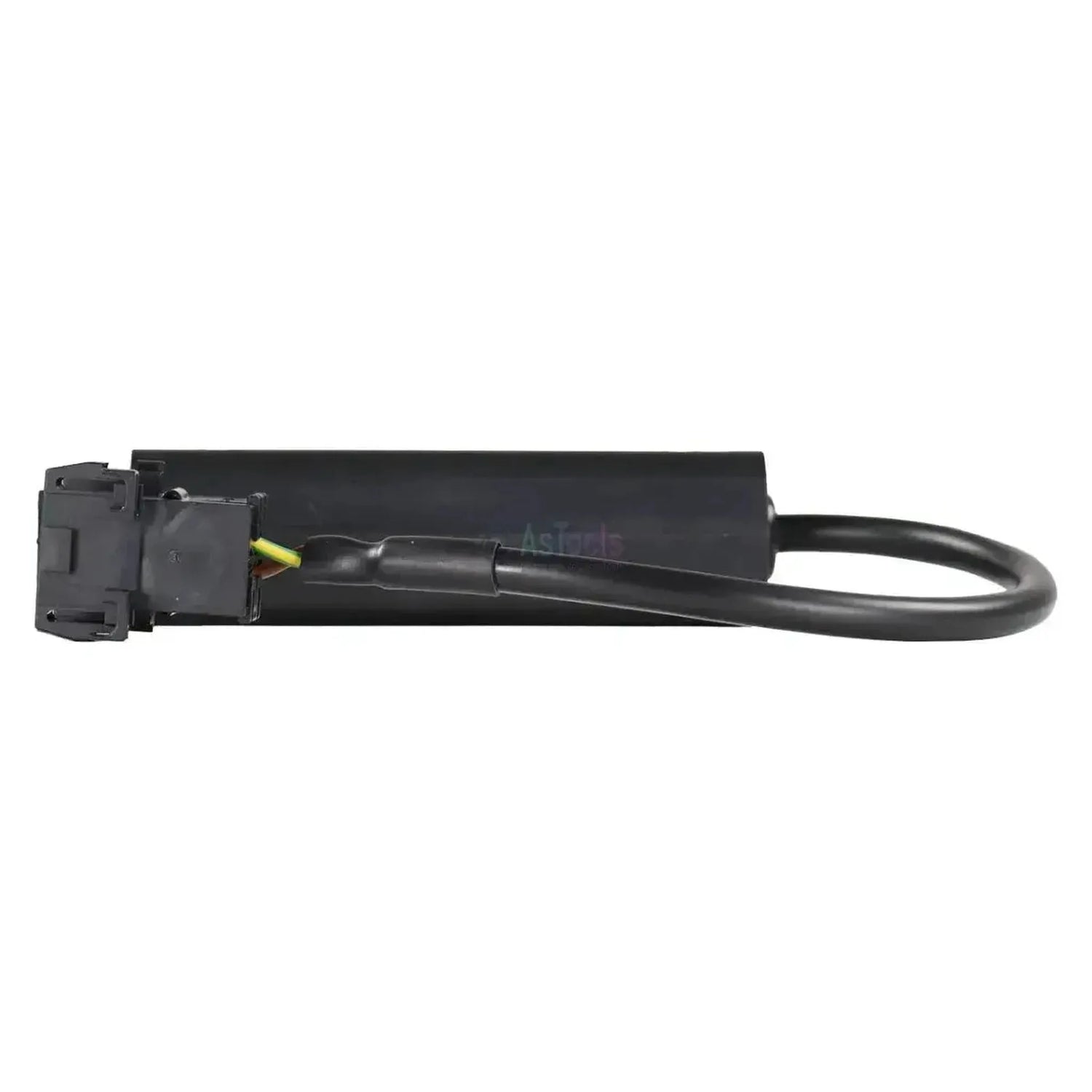

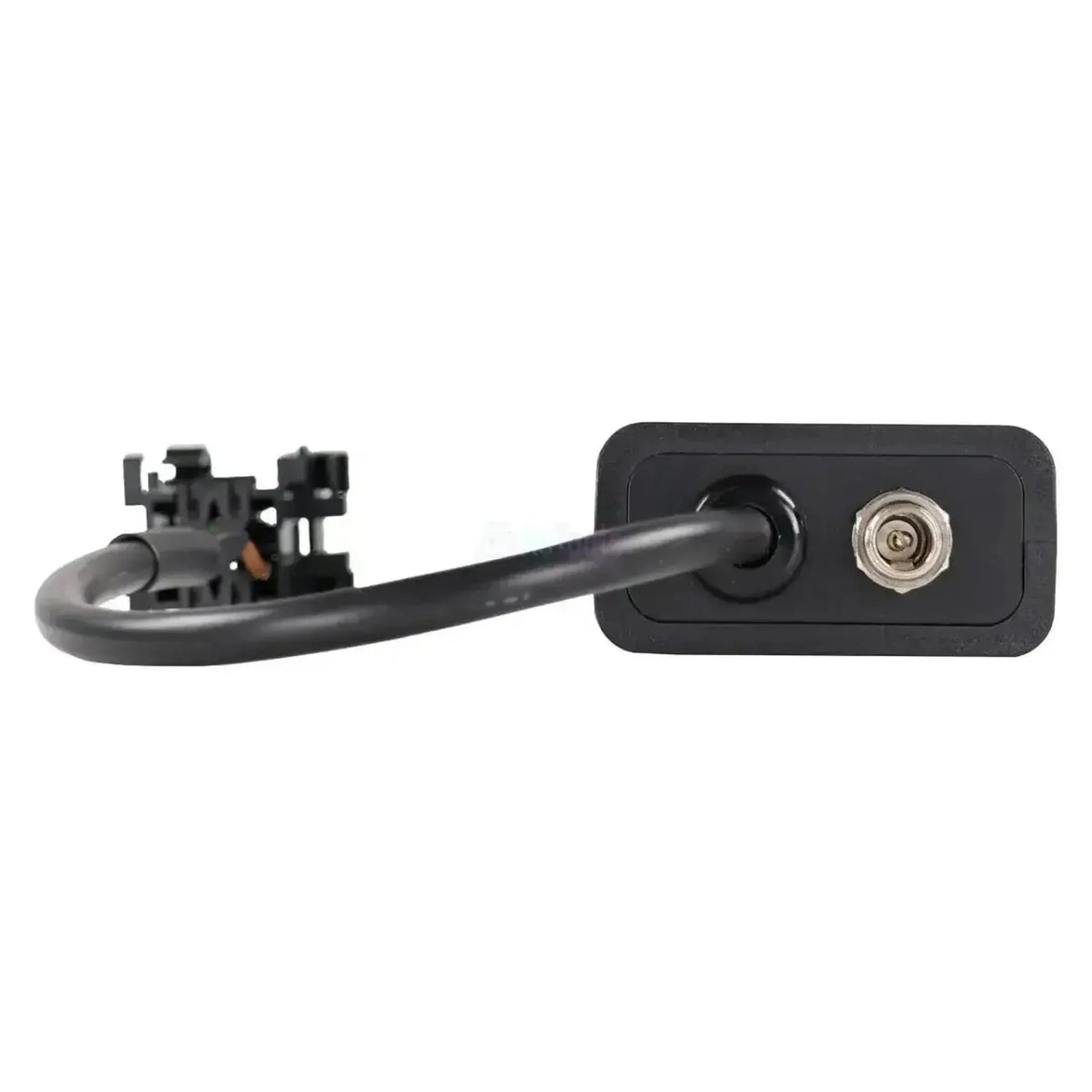

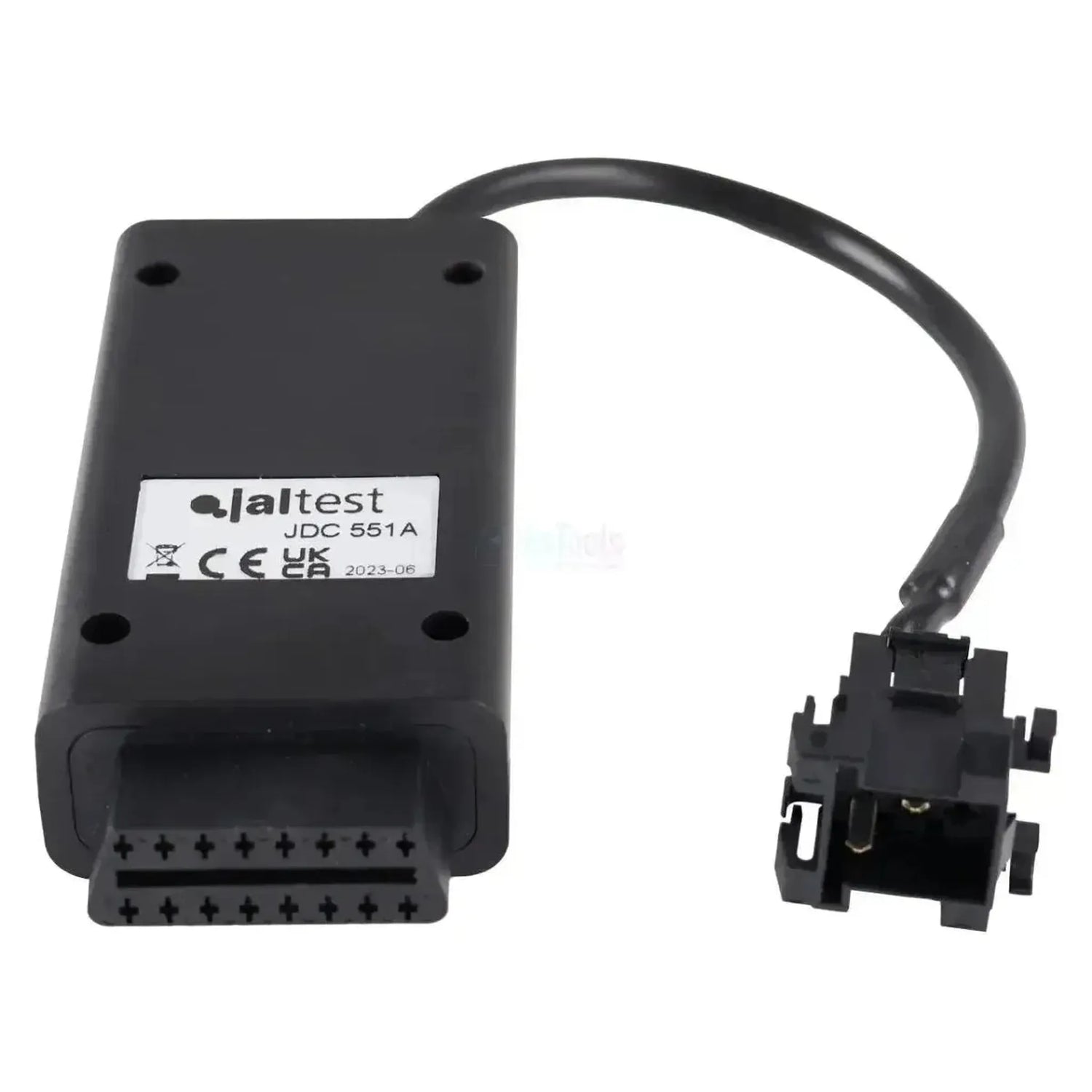

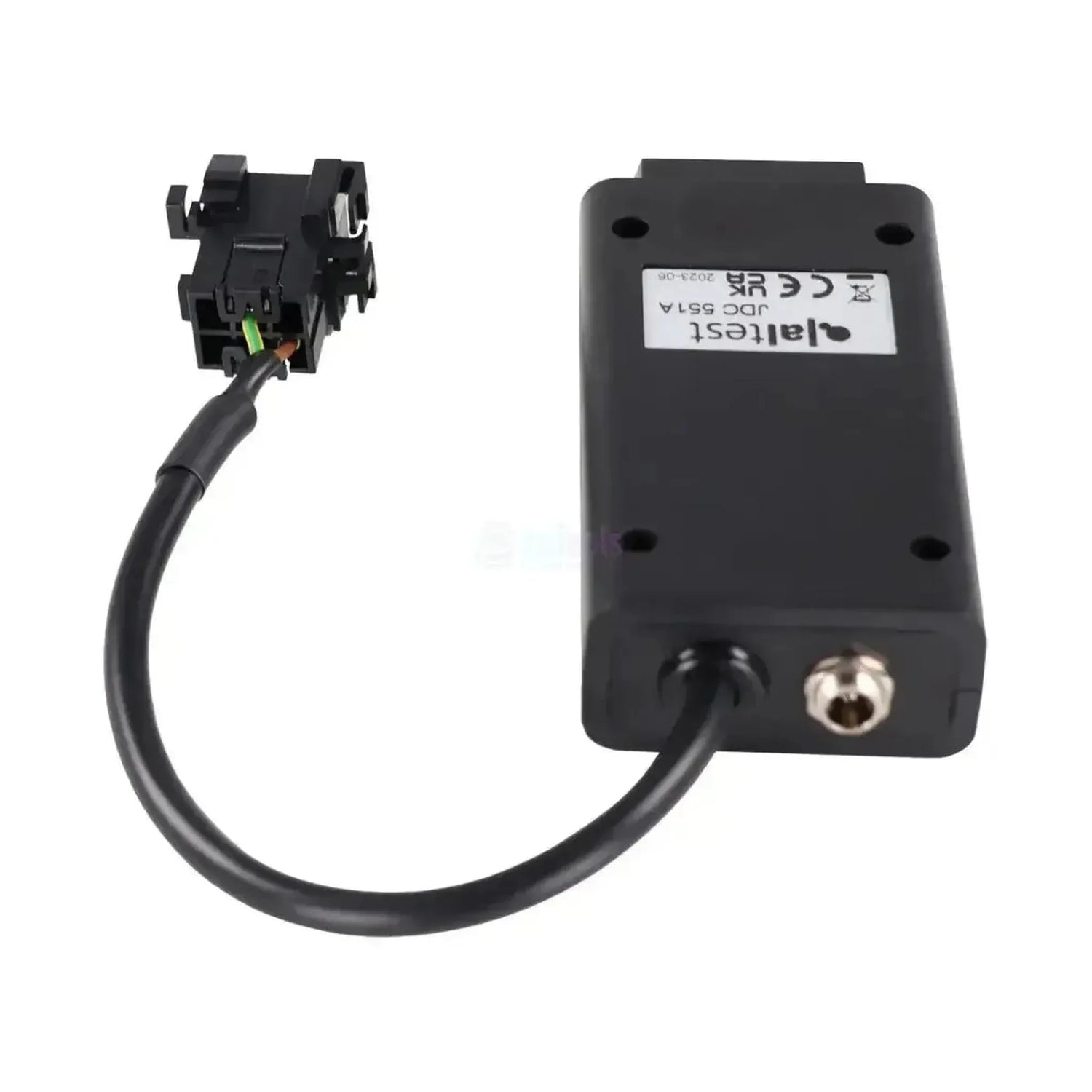

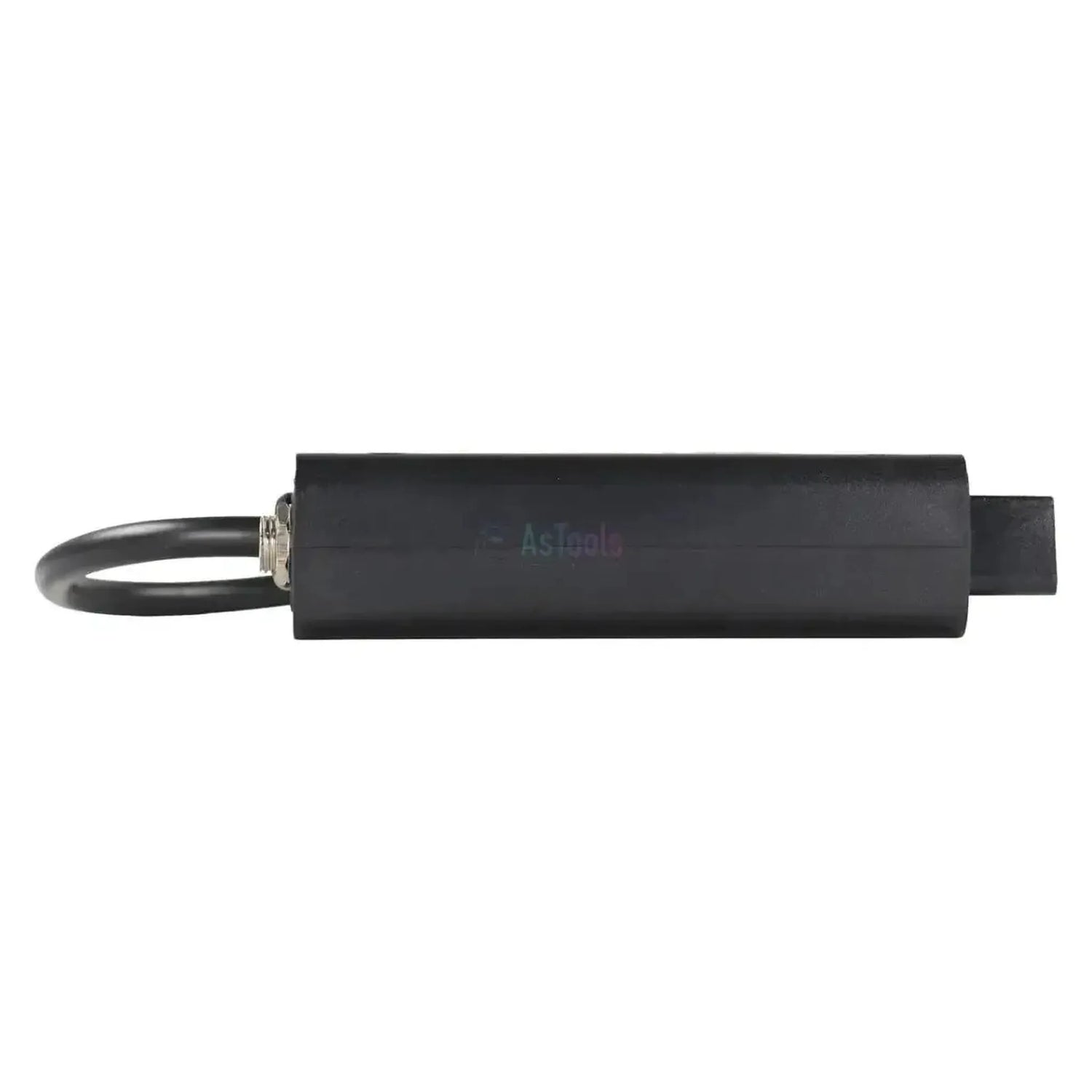

De Jaltest JDC551A forbinder den rektangulære 6-polet diagnosetilslutning på Liebherr-jordflytnings-, materialehåndterings- og løftemaskiner med 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På maskinsiden sidder et sort rektangulært stik med en låseclips og flade stifter; tilslutningen sidder i førerhuset eller i maskinrummet. Kablet måler 28 til 30 cm.

Hvor langt Jaltest-softwaren rækker, afhænger af maskintypen. På en R-gravemaskine får du adgang til maskinens computer MCM, på en L-hjullæsser til UEC3 eller Master4 plus motorstyringerne, og på en LTM-mobilkran også til transmission, bremsesystem, retarder og SCR-efterbehandling. Kablet hører til Jaltest Link V8.1 og er omfattet af Jaltest OHW (bygge- og terrænmaskiner).

PLUSPUNKTER

✔Når Liebherrs centrale maskincomputere: MCM, UEC3 og Master4.
✔På hjullæsserne kommer motorstyringen til: ECU2-HD, ECU3, LIDEC1 og LH ECU UPCR.
✔På LTM-mobilkraner rækker dækningen til transmission, bremsesystem, retarder og SCR-efterbehandling.
✔Dækker en bred serie: R- og A-gravemaskiner, L-hjullæssere, PR-bulldozere, LH-materialehåndteringsmaskiner, LTM-kraner og TA-ledstyrede dumpere.

BEMÆRKNINGER

✕På gravemaskinerne leverer MCM ikke ECU-data; serienummer og softwareversion kan ikke aflæses der.
✕Dækningen varierer kraftigt efter maskintype: Det, der er tilgængeligt på en LTM-kran, er ikke nødvendigvis til stede på en gravemaskine.
✕Kun til den rektangulære 6-polet maskintilslutning; den runde 9-polet motortilslutning med mintgrøn kontaktholder kører via JDC542A.
✕Denne udgave hører til Jaltest Link V8.1 og ikke til V9.

Anvendelser og funktioner

Via denne forbindelse får du med Jaltest-softwaren adgang til maskincomputeren, motorstyringen og på kranerne også transmissionen, bremsesystemet og efterbehandlingen. Hvilke enheder der er til stede, varierer kraftigt efter maskintype og generation; nedenstående enheder stammer fra Liebherrs dækning.

Styreenheder du kan tilgå

  • MCM: Maskincomputer til R-gravemaskiner.
  • UEC3 og Master4: Maskincomputer til L-hjullæssere.
  • ECU2-HD, ECU3, LIDEC1: Liebherr-motorstyring.
  • LH ECU UPCR: Liebherr-motorstyring.
  • MR/PLD: Ældre motorstyring, LTM.
  • ADM og ADM 3: Motorstyringsinterface, LTM.
  • AS Tronic, TraXon: Transmission, LTM-kraner.
  • GSII og Ecomat 1: Transmission, LTM-kraner.
  • ABS D/E, ABS/ASR E: Bremsesystem, LTM-kraner.
  • EST-42, Voith, VERA: Retarderstyring, LTM-kraner.
  • SCR Bluetec: Efterbehandling, LTM-kraner.

Hvad du kan gøre

  • Fejlkoder: Læs og slet pr. system.
  • Måleværdier: Vis i tal og graf.
  • Servicedata: Bl.a. MCM, ECU2-HD, ECU3, LIDEC1.
  • Yderligere funktioner: Ved SCR på LTM-kranerne.
  • Advarsler: Bl.a. ved ADM og GSII.

Sådan bruger du den

  1. Find tilslutningen: I førerhuset eller i maskinrummet.
  2. Tilslut: Klik JDC551A på 6-polet stikket.
  3. Forbind Link: Tilslut OBD2-siden til Jaltest Link V8.1.
  4. Tænd for tændingen: Slå tændingen til, uden at starte motoren.
  5. Aflæs: Vælg Liebherr, serien og systemet.

Kompatible køretøjer og anvendelser

Det er stikket, der er afgørende, ikke maskintypen. Dette kabel passer til enhver Liebherr-maskine med den rektangulære 6-polet diagnosetilslutning i førerhuset eller maskinrummet. Nedenstående serier er omfattet af Jaltest OHW.

Liebherr:

  • R 900 B / R 924 B Litronic: Kædegravemaskiner, ca. 1998 til 2003.
  • R 900 C / R 9xx C Litronic: Kædegravemaskiner, ca. 2003 til 2007.
  • A 900 B / A 9xx B Litronic: Hjulgravemaskiner (A 309 til A 934 C), ca. 1998 til 2003.
  • L-serien: Hjullæssere L 538 til L 586.
  • PR-serien: Bulldozere PR 724 til PR 776.
  • LH-serie: Overlæssemaskiner LH 18 til LH 80.
  • LTM-serie: Mobilkraner LTM 1030 til LTM 1750.
  • TA 230 / TA 240: Dumpere med knækstyring.
💡
Godt at vide: Liebherr har to diagnosetilslutninger, som ofte forveksles. Maskintilslutningen er rektangulær og sort, har seks positioner og har en låseclips: Det er dette kabel. Sidder der på blokken et rundt stik med mintgrøn kontaktholder og ni bøsninger, er det motortilslutningen til JDC542A. Kontroller på maskinen, hvilken af de to der sidder på, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC551A) | Liebherr 6-polet OBD – 16-polet OBD2 adapterkabel | Terræn- og anlægsmaskine

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel
Hvilke typer køretøjer eller maskiner kablet kan bruges til. Det viser hurtigt, om det passer til opgaverne på værkstedet.Køretøjstyper
  • Entreprenørmaskine

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • OHW entreprenørmaskiner

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
6-bens OBD
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2

Mål og vægt

Hvor langt kablet er. Et længere kabel giver mere bevægelsesfrihed ved et stik, der er svært at nå.Kabellængde
30 cm
Referencenummer
JDC551A

Øvrige specifikationer

Anvendelse
Liebherr gravemaskiner, lastemaskiner, overlæssemaskiner og løftemaskiner
Styreenheder
MCM, UEC3, Master4, ECU2-HD, ECU3, LIDEC1, LH ECU UPCR, MR/PLD, ADM og ADM 3, AS Tronic, TraXon, GSII, Ecomat 1, ABS D/E og ABS/ASR E (CAN), EST-42, Retarder Voith, VERA og SCR Bluetec
Nødvendigt for at bruge
Jaltest Link V8.1 med licens til Jaltest OHW
